Замена ремня грм на 8-ми клапанной лада калина самостоятельно

Замена ГРМ на 8-ми клапанном двигателе

Если владелец машины считает, что подошло время, ремню в механизме привода ГРМ требуется замена, эту процедуру следует выполнить. Бо́льшая часть владельцев доверяет проведение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля, её вполне можно выполнить самостоятельно. Откладывать это дело на «будущее» не следует, так как обрыв ремешка приведёт к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Схема ГРМ Ваз 11186

Следует приобрести расходные материалы, приготовить набор гаечных ключей, автомобильный домкрат, подставку под кузов машины, колодки под задние колёса автомобиля.

И также потребуется ключ для регулирования натяжения зубчатого ремня. Начинать работу можно в гараже, любой другой горизонтальной площадке. Кроме этого, понадобится набор шестигранников разных размеров. Для удобства выполнения работ лучше всего снять переднее правое колесо.

Для этого на установленном автомобиле затягивают рычаг ручного тормоза, под задние колёса устанавливают колодки, срывают колёсные болты баллонным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, следует демонтировать защитную крышку. Понадобиться пятый номер шестигранника, которым выворачивают 3 винта на пластиковой крышке.

Болты крепления защитной крышки

Снятие защитной крышки

Сливают небольшое количество антифриза из системы охлаждения мотора, если будет меняться помпа.

Далее начинается замена ГРМ.

• Необходимо головкой на «10» вывернуть шпильку натяжного устройства генератора, снять его ремень. После этого следует выставить привод ГРМ по меткам. Лучше всего это сделать при снятом колесе с правой стороны автомобиля. Автомобиль приподнимают домкратом. Устанавливают для надёжности подставку под порог машины, снимают колесо. Теперь ключом нужно вращать болт на шкиве коленвала по часовой стрелке до тех пор, пока метка на шкиве распредвала не совпадёт с отметкой задней крышки защиты.
• Потребуется пятый номер шестигранника для снятия нижнего защитного щитка привода ГРМ. Далее следует снять шкив коленвала, для этого понадобиться помощник. Он должен включить пятую передачу, надавить педаль тормоза. В это время ключом с удлинителем выворачивают болт крепления шкива, снимают его. За ним также удаляется защитная шайба. Метка на зубчатом колесе должна совпадать с отливом на крышке масляного насоса. Следующим этапом ослабляют натяжение приводного ремня. Отвинчивают болт крепления натяжителя, снимают вместе с регулировочной шайбой, её в дальнейшем возвращают на место.
• Снимают старый ремень со шкивов. Если нужно, то демонтируют помпу системы охлаждения мотора. Перед установкой новой детали, внимательно осматривают зубчатые колёса. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняется новым изделием.
• Перед тем, как установить новый ремень, ещё раз проверяют совпадение установочных меток привода ГРМ, если всё в порядке, продолжают работу. Устанавливают на своё место ролик натяжного устройства вместе с регулировочной шайбой, но не затягивают его. Надевают ремень на зубчатое колесо распределительного вала, далее шкив коленчатого вала, помпа и натяжной ролик.
• Ремень привода ГРМ натягивают специальным ключом поворачивая ролик натяжителя, направление движения указано на корпусе ролика. Поворачивают его до совпадения меток на подвижной и неподвижной втулках ролика, после этого затягивают болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 ставят на место все снятые детали, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, то процедура замены зубчатого ремня выполнена правильно.

   Гнёт ли клапана

К сожалению, такое на 8-ми клапанном двигателе иногда случается, если происходит повреждение зубчатого ремня в приводе ГРМ

Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведёт к дополнительным затратам на ремонт силового агрегата, что в несколько раз превысит стоимость ремня с натяжным роликом

Как производится замена

Итак, вы обнаружили дефект или подошел срок планового ремонта. Замена проводится пошагово только при охлажденном моторе:

1. Отключите аккумулятор своей Лады Гранта.
2. Уберите датчик положения коленвала. Разместите датчик в чистом месте, например, на полке, где нет стальных опилок или масла.
3. Поршень первого цилиндра поместите в верхнюю мертвую точку.
4. Проверните коленчатый вал до того момента, пока отметка на его шкиве не совпадет с выступом на крышке привода.
5. Вытащите заглушку из смотрового окна (находится на картере сцепления) и проверьте положение вала. Если вы все сделали правильно, то в окошке появится метка и будет находиться напротив прорези. Застопорите маховик при помощи отвертки (ее нужно поместить между его зубьев).
6. Открутите шкив привода генератора, снимите его с оси и удалите шайбу.
7. Снимите крышку привода газораспределительного механизма.
8. Ослабьте натяжной ролик (он должен повернутся).
9. Снимите ремень со всех шкивов и вытащите.
10. Если вам необходимо, кроме установки ремня ГРМ, снять ролик натяжения и заменить его новым, то отверните болт крепления, а затем уберите ролик прямо вместе с ним.
11. Перед тем как поставить новый ролик, проверьте, действительно ли нужна замена. Для этого возьмитесь за металлическую середину данного механизма и поверните пластиковую часть. У исправной комплектующей она двигается плавно, без заедания.
12. Осмотрите помпу и начинайте обратную сборку газораспределительного механизма. Установите ролик в верхнее отверстие на цилиндровом блоке, но не закручивайте до конца болт, крепящий эту часть привода.
13. Накиньте ремень так, чтобы он проходил правильно по всем шкивам и роликам. Чтобы ремень лег правильно, после укладки на шкив коленвала (его нужно предварительно установить на свое место), натягивайте обе части детали. Старайтесь распределять нагрузку равномерно.
14. Дальняя часть ремня ГРМ должна лечь на шкив помпы и зайти за натяжной ролик (на этом этапе сверьтесь со схемой), а ближняя должна аккуратно лечь на зубчатую часть распредвала.
15. Шкив распредвала чуть поверните (в направлении меньшего хода), чтобы зубчики ремня совпали с выемками на нем. Для поворота ролика натяжения против часовой стрелки используйте специальный ключ.

После того как была произведена замена, проверьте натяжение ремня ГРМ. Чрезмерное напряжение в нем на Ладе Гранта чревато выходом из строя помпы системы охлаждения. Также при излишнем натяжении ремень может выйти из строя очень быстро.

Ослабленный ремень способен привести к сбою фаз газораспределения. Поверните коленчатый вал вправо так, чтобы установочные метки совпали. После этого проведите обратную сборку шкива генератора. Помните, что при снятом ремне на автомобиле Лада модели Гранта проворачивать валы категорически запрещено. Настройка делается только, когда уже была проведена замена.

Какой ремень приобрести

От качества используемых деталей в приводе механизма ГРМ (ролик натяжного устройства, ремень) зависит эффективность работы мотора автомобиля. При проведении ремонта или обслуживания машины желательно использовать детали оригинальные, но в некоторых случаях хорошо зарекомендовали неоригинальные запасные части автомобильных комплектующих.

Артикул оригинального ремня ГРМ 21126–1006040, который производится заводом РТИ в г. Балаково. Специалисты рекомендуют смело использовать детали компаний Gates, Bosch, Contitech, Optibelt, Dayco. При выборе следует быть особенно внимательным, так как под маркой известных производителей, можно купить подделку.

LADA > Granta

LADA > Kalina

Замена ремня ГРМ на Лада Калина

На подготовительном этапе нужно подготовить следующее:

• Набор автомобильных инструментов: ключи, головки, спецключ для коленвала;
• Дополнительное освещение;
• Ветошь;
• Комплект уплотнительных прокладок по мере необходимости;
• Новый ремень;
• Домкрат, подъемный механизм.

Процесс замены ремня приводных механизмов для Лада Калина 8 клапанов и 16 клапанов идентичный, различий в последовательности действий нет.

Алгоритм замены привода:

• Вывешиваем правую сторону машины домкратом, фиксируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
• Снимаем колеса, открываем капот, демонтируем пластиковый защитный кожух механизма ГРМ;
• Выставляем по заводским меткам шкив коленвала, распредвала, венец маховика;
• Отпускаем крепление натяжителя привода (ключ на «17»);
• Снимаем ремень со шлицов распредвала, коленвала;
• Проверяем точность ранее выставленных меток, при необходимости корректируем положение;
• Далее нужно натянуть новый ремень в направлении от коленвала до распредвала;
• Проверяем посадку в шлицы, выравниваем, центрируем;
• Вставляем ролик — натяжитель привода, затягиваем спецключом до такой степени, чтобы просадка ремня при нажатии пальцем не превышала 1.0 см.

Для точности момента затяжки используют динамометрический ключ. Допустимые показатели момента затяжки: 28 – 31 Нм.

В завершение монтажа запускаем двигатель, после пяти минут работы глушим его. Повторно проверяем натяжение, при необходимости корректируем, подтягиваем. Надеваем пластиковый кожух, затягиваем болты.

Периодичность замены ремня

Изготовитель в инструкции по эксплуатации указывает на интервал замены в 180000 км. Что не соответствует действительности. Отечественный транспорт не «выхаживает» столько до замены. Средний показатель равен 100 – 120 тыс. км.

При условии соблюдения рекомендаций производителя по уходу за автомобилем, бережного отношения к технике, покупке качественных запчастей поменять можно позже. Интервал замены увеличится до 140 – 145 тыс. км.

На практике, автолюбители «обновляют» ремень приводных механизмов после зимы, перед осенью, в зависимости от климатических и географических условий эксплуатации технического средства.

Когда меняем ремень не забываем выставить метки на коленвале, распредвале, венце маховика. Многие автолюбители пренебрегают данным правилом, вследствие чего двигатель не заводится, работает нестабильно, сбивается угол зажигания.

Какой ремень лучше: отечественного или зарубежного производителя. Российские аналоги по качеству не уступают импортным, поэтому переплачивать за бренд не рационально. Однако, решение принимает владелец технического средства.

Правила замены ремня ГРМ и ролика

Так как на Калине бывает два типа двигателей, логично начать с 8-клапанного как более простого в конструкции.

Замена ремня ГРМ на моторе 8 клапанов

Для работы по замене на ДВС 8-кл понадобится следующий набор инструментов:

• накидной ключ на 10 или торцевая головка с трещоткой;
• ключ на 17;
• отвёртка с плоским концом;
• спецключ для натягивания ремня.

Для начала необходимо демонтировать ремешок привода генератора, после чего открутить три болта крепления крышки, под которой находится привод ГРМ. Дальнейший алгоритм действий следующий.

1. Выставить первый поршень в верхнюю мёртвую точку.
2. Ключом на 17 немного выкрутить крепежную гайку ролика-натяжителя, после чего при помощи спецключа повернуть ролик так, чтобы ременная передача ослабла.
3. Теперь зубчатый ремень можно снять со шкива распределительного вала, коленчатого вала и привода водяного насоса.

Для этого следует ослабить колёсные болты и поднять правую переднюю сторону на домкрате, а далее демонтировать колесо. Так откроется доступ к гайке крепления шкива, но чтобы её открутить порой приходится приложить немало усилий. Одновременно нужно удерживать коленчатый вал от проворачивания и откручивать гайку. Чтобы не допустить проворачивания, можно всунуть плоскую отвёртку в смотровое окошко на картере сцепления (там, где выставляется метка по маховику). Теперь можно открутить гайку и снять шкив, а затем снять полностью ремень ГРМ.

Меняем ремень ГРМ на Калина

Если вы желаете приобрести первый опыт замены ремня
ГРМ, Калина – не самый подходящий для этого автомобиль. Лучше доверить ремонтные
работы специалисту. Пора бы и смириться: прошли те времена, когда отечественная
автотехника могла все стерпеть.

В начале процедуры разборки необходимо выставить метки
относительно расположения газораспределительного механизма и
коленвала, чтобы потом собрать механизм согласно их положению.

Второй нюанс – натяжение ремня ГРМ. Сейчас выполнить
натяжение проще – ролики оснащены соответствующими индикаторами, поэтому
нет риска «недотянуть» или «перетянуть». Так постоянно случалось со старыми
авто, когда усилие натяжения определялось «на глазок» и неопытный механик мог запросто
привести механизм в негодность.

При разборке также следует снять датчик положения
коленвала – ведь он может быть поврежден и выведен из строя.

Стоит
помнить, что периодически нужно выполнять замену всех расходных материалов –
гаек, болтов, уплотнителей. И даже водяной насос (помпу) желательно сменить на
новый, особенно если он не в лучшем состоянии.

Какие инструменты понадобятся?

Прежде чем приступать к ремонту, нужно подготовить инструмент.
Вопреки распространенному мифу, что пригодятся молоток и гвозди на 120, для
ремонта Лада Калина понадобится стандартный набор приспособлений. К ним
относят:

• ключи на 17;
• ключ для снятия колеса;
• набор торцовых головок (обязательно должна присутствовать головка
  или ключ на 10);
• отвертка шлицевая;
• натяжной ключ для натяжения ролика.

Подготовительные работы

Прежде чем приступить к разборке ГРМ и снятию ремня,
следует установить автомобиль на ровную поверхность, включить передачу и
поднять переднее колесо на домкрат. Далее поднимите капот, слейте антифриз.

Колесо также рекомендуется снять. Это облегчает доступ
к приводному колесу коленчатого вала и упрощает процедуру разборки механизма.

Замена ремня ГРМ на Калине: пошаговый алгоритм

Вот как заменить ремень ГРМ на Калине:

1. Проведите
   демонтаж ремня генератора.
2. Снимите
   кожух двигателя, вывернув предварительно крепежные болтовые соединения.
   Затем демонтируйте поддомкраченное колесо – вы получите доступ к щитку
   (защита двигателя) и сможете открыть шкив на коленвале.

1. Далее
   необходимо выставить метки. Сначала следует определить верхнюю мертвую
   точку — то есть положение ГРМ по отношению к коленвалу. Это позволит
   избежать отклонений при сборке агрегата и последующих проблем.
2. Ослабьте
   натяжные ролики, чуть-чуть ослабив гайку. Но не откручивайте ее полностью.
3. Снимите
   ремень ГРМ – сначала демонтируйте шестеренки распредвала, затем ролика и только
   после этого шкива водной помпы.
4. Для
   полного снятия ремня демонтируйте генераторный шкив.
5. Установите
   принудительную фиксацию сцепления, чтобы блокировать коленчатый
   вал. Далее необходимо ослабить крепежный элемент приводного
   колеса коленвала и снять его.
6. Снимите
   ремень газораспределительного механизма.
7. Замените
   натяжной ролик на новый (если при прокручивании он заедает, создает шумы и
   скрипы) и установите новый ремень на посадочное место. Произведите сборку
   механизма в обратной последовательности. Не забудьте правильно натянуть
   ремень перед тем, как крышка ГРМ будет установлена на место.

8 и 16 клапанов – какая разница?

Если двигатель на 16 клапанов, то замена ремня ГРМ на
Калина проводится аналогичным способом, что и в случае, когда ДВС на 8
клапанов. Единственная сложность – нужно демонтировать, затем установить обратно
переднюю опору двигателя.

Для этого следует снять болты TORX E14, которые
фиксируют опору к кронштейнам. Чтобы облегчить задачу, если болты туго
откручиваются, необходимо варьировать положение двигателя с помощью домкрата.

На Лада Калина 2 замена ремня выполняется иначе?

Принцип замены все тот же:

1. Снимается защитная крышка двигателя.
2. Производится демонтаж переднего правого колеса и брызговика мотора.
3. Проворачивается коленвал для выставления меток.
4. Снимается шкив коленвала (необходимо открутить болт), отпускается
   натяжение ремня.
5. Ремень снимается, на его место устанавливается новый.

Вы можете посмотреть видео о замене ремня ГРМ:

https://www.youtube.com/watch?v=yWSMhXo-Mmw

Простая замена ремня ГРМ Лада Калина 2, Гранта с двигателем 8 клапанов

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ГРМ и снимаем ее.

Снимаем защитную шайбу.

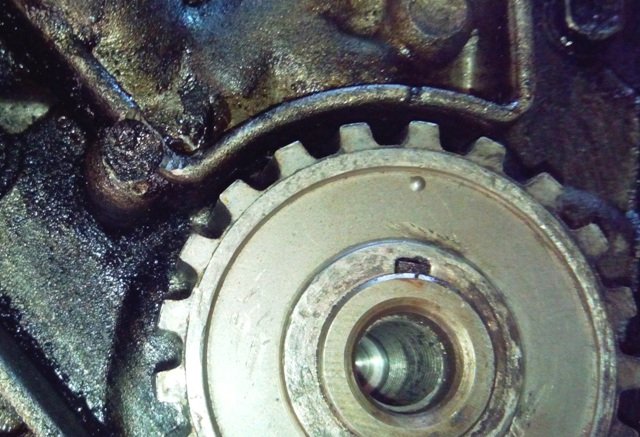

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда. Удачи на дорогах. Ни гвоздя, ни жезла!

Процесс замены ремня ГРМ на 8-ми клапанной Лада Калина

Как и в любом ремонте начинать стоит с поиска инструментария. Итак, для замены ремня и ролика газораспределительного механизма Лада Калина 8-клапанов понадобится:

• Ключ на 17 (рожковый и накидной).
• Головка на 10.
• Плоская отвертка.
• Специальный ключ для натяжки.

Когда определились с необходимым инструментом, можно преступить непосредственно к замене:

1. Для удобства замены комплекта ГРМ следует демонтировать ремень генератора.
2. Выкручиваем 3 болта крепления кожуха ГРМ и снимаем крышку.

Сняли крышку кожуха ремня ГРМ

Совмещаем метки. Крутим руками правое переднее колесо до соприкосновения отметок

Снимаем шкив. Очень подробно на этом фото

Сняли ремень ГРМ

Таким образом, видно, что замена ремня и ролика ГРМ на Ладе Калине 8 клапанов проводится достаточно легко. В среднем, этот процесс занимает до 4 часов.

Выбор ремня и ролика

Опытные Калиноводы с нашего сообщества не рекомендуют Вам брать ремень ГРМ фирмы dayco. НА фото ремень DAYCO с пробегом 20 000 км.

При этом к выбору стоит подходить тщательно и основательно. От их качественной и сложенной работы зависит работа системы впрыска и выпуска отработанных газов. Поскольку, ремень газораспределительного механизма и ролик считаются расходными материалами, поэтому меняются чаще основных деталей силового агрегата.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы ГРМ, которые можно установить на 8- клапанную Ладу Калину.

21126-1006040 – это оригинальный артикул ремня ГРМ , который производится заводом АвтоВаз. При этом он считается надежным со сроком эксплуатации до 30 тыс. км. Среднерыночная цена составляет 1300 руб.

Аналогов оригинальной детали представлено на рынке запасных частей достаточно много. Некоторые из них имеют лучшее качество, чем оригинальный ремень ГРМ на 8-клапанную Калину. Рассмотрим, какие же производители делают неоригинальную запасную часть газораспределительного механизма для ВАЗ -1117-1119 8 клапанов.

Таблица, с указанием производителей, артикулов и цен

Наименование производителя	Каталожный номер	Средняя цена по РФ в рублях
Master-Sport	1137-SD-PCS-MS	570
Grand prix	JH8025	800
LYNXauto	137FL22	960
Hola	TH1372	1000
Contitech	CT1137	1280
Finwhale	BD137	1550
Dayco	941071	1650
Bosch	1 987 949 662	1860
Gates	5631XS	2150
Luzar	LTB0127	2280
Optibelt	ZRK1593	3340
Pilenga (ремень+ролик)	CT-P1137	4720
Trialli (ремень+ролик)	GD770	5060

Новый ремень ГРМ Bosch

Как видно с таблицы выбор неоригинального ремня ГРМ довольно большой. Каждый автолюбитель сможет подобрать на свою 8-клапанную Ладу Калину, тот вариант, который считает для себя максимально приемлемым.

Последствия чрезмерного износа

Износ ременной передачи чреват ее обрывом, а это обязательно приведет к серьезным последствиям. Вследствие этого произойдет встреча клапанов с поршнями, из-за чего клапаны погнутся, а поршни и цилиндры также могут получить значительные повреждения. После этого машину придется серьезно ремонтировать, а такой ремонт стоит недешево, поэтому лучше до этого не доводить.

Лучше почаще проводить диагностику ремня, чтобы выявить уже первые признаки его износа. Сделать это можно самостоятельно. А вот какие дефекты будут говорить о том, что ремень нуждается в замене:

• поверхность начала покрываться трещинами;
• на ней появились вздутия;
• торцы разлохматились;
• материал начал расслаиваться;
• на поверхности видны следы масла и других рабочих жидкостей.

Наличие масла на поверхности ременной передачи говорит о том, что герметизация система нарушена, и сальники начали протекать. В этом случае их тоже нужно заменить. Но это еще не все подлежащие замене расходники. Вместе с ремнем и сальниками нужно заменить и прокладки. Отдельно нужно сказать про натяжной ролик. Он тоже может выйти из строя. Его неисправность можно определить по наличию люфта. Если сами вы затрудняетесь провести анализ состояния ролика, тогда приведите для этого специалиста и попросите, чтобы он вам помог.

Обязательно покупайте расходные элементы только в проверенных торговых точках. Если поставить некачественный элемент, то долго он точно не прослужит. Поэтому здесь экономить не стоит. Конечно, такой ремень проработает какое-то время, но за его состоянием нужно все время следить, чтобы не произошел обрыв.

А можно ли как-то постараться не допустить раннего износа передачи? Конечно, можно. Для этого не надо:

• практиковать экстремальное вождения;
• эксплуатировать автомобиль при повышенных нагрузках;
• допускать протекания рабочих жидкостей.

Если соблюдать эти нехитрые правила, ремень вполне может прослужить регламентный срок без замены. Но если все же было определено, что он износился, тогда его нужно срочно менять, чтобы не пришлось потом жалеть. Для самостоятельной замены ременной передачи нужно приготовить все необходимое – набор ключей и расходников. Автомобиль должен быть зафиксирован и находиться на ровной поверхности. Это не особо трудный процесс, и с ним сможет справиться любой, кто внимательно изучил данную инструкцию. Итак, начинаем.

1. Сначала нужно будет снять защитный кожух. Для этого отворачиваем 3 болта. 2. Чтобы получить доступ к силовому агрегату, придется снять правое колесо. 3. Оттягиваем вниз щит силового агрегата.

4. Теперь нам нужно прокрутить коленвал до того момента, когда шестерни валов расположатся точно по меткам.

5. Теперь стопорим коленвал. Это нужно для того, чтобы отвернуть маховик. Он может быть виден через щель, которая находится со стороны сцепления. Застопорить коленвал можно с помощью обычной отвертки. Для этого нужно сначала убрать резинку. Возможно, у вас не очень будет получаться. В этом случае придется позвать помощника. 6. Теперь приступаем к демонтажу привода генератора. 7. Нам необходимо ослабить натяжение ремня. Поэтому нам необходимо открутить натягивающий ролик. Во время его демонтажа следует следить за тем, чтобы звездочки не сбились со своего места. 8. Проверяем все метки и начинаем натягивать новую ременную передачу. Ниже вы можете видеть схему ее установки.

9. Натягиваем ремень. Натяжка должна быть оптимальной – провисаний и слишком большого натяжения допускать не стоит. И то, и другое вполне может стать причиной того, что ремень износится раньше положенного ему срока. 10. Прокручиваем коленвал и изучаем расположение меток. Они не должны сбиваться. Если все-таки они сошли с положенных им мест, тогда всю процедуру придется проделывать заново. 11. Теперь нам необходимо проверить выполненную нами работу. Для этого заводим двигатель. Во время его работы не должно наблюдаться посторонних шумов. Если они есть, это явный признак того, что что-то было сделано неверно. В этом случае процедуру установки новой ременной передачи придется повторить.

Инструкция по снятию и установке ремня ГРМ на Ладе Калине

Первым делом необходимо снять ремень генератора, а затем открутить три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

И снять ее, чтобы она нам больше не мешалась:

Далее необходимо выполнить такую процедуру, как: Выставление ГРМ и коленвала по меткам. После чего можно приступать дальше. Ослабляем гайку крепления натяжного ролика, и повернуть ролик таким образом, чтобы ремень ГРМ ослаб:

Когда ремень ослаблен, то его можно снимать со звезды распредвала, ролика и шестерни привода водяного насоса (помпы):

Но в данный момент снять его до конца не получится, так как снизу его блокирует шкив привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно подняв автомобиль домкратом. Таким образом доступ к гайке крепления шкива будет получше.

Теперь хочу обратить ваше внимание на тот факт, что на фото ниже будет показан восьмерочный вариант, а на Калине он совсем другой. Но суть снятия остается такой же: необходимо удерживать коленчатый вал от проворачивания и в этот момент откручивать болт

Блокировать коленвал можно толстой плоской отверткой, вставив ее конец в окно картера сцепления (где вы смотрели метку на маховике).

Отворачиваем болт до конца рукой, как показано на фото ниже:

И снимаем шкив с коленчатого вала Калины:

А вот теперь можно снимать полностью ремень ГРМ, так как больше его ничего не удерживает:

Натяжной ролик ремня также лучше менять заодно. Достаточно открутить гайку его крепления и снять его со шпильки, как это показано на фотографии ниже:

Обратите внимание, что под роликом находится толстая шайба, наглядно она показана ниже:

При установке сначала вставьте ее в натяжной ролик, и только после этого можно устанавливать ролик на свое место:

Прошу особо не обращать внимание на представленный на фото ролик, так как его происхождение мне вообще не известно. Обычно ставят другого типа с двумя отверстиями для натяжения под специальный ключ

А этот очень странный, и судя по всему вообще не с этой машины, так как поставить с ним ремень — это кошмар! Так, идем дальше!

Теперь можно устанавливать новый ремень ГРМ: Для этого сначала одеваем его на шестерню коленчатого вала внизу, затем сразу на звезду распредвала, чтобы натянуть большую ветвь:

В этот момент проследите внимательно за тем, чтобы шестерня коленвала не прокрутилась без звезды распредвала, иначе метки ГРМ собьются и придется выставлять их заново. Хоть это и не сложно, но лишняя потеря времени ни к чему. Затем можно одевать ремень с другого края на шестеренку помпы и на натяжной ролик. Посмотрите внимательно, чтобы все зубья плотно садились по шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работе двигателя не должен гулять волнами, как это часто бывает. То есть, на высоких и низких оборотах большая ветвь не должна отклоняться от прямой линии. Но в то же время нельзя его перетягивать. Обычно, при чрезмерной натяжке появляется характерный звук: гул от ролика. В таком случае необходимо слегка ослабить ремень.

Во избегания непредсказуемых последствий для основного силового агрегата Лада Калина, стоит менять ремень газораспределительного механизма (ГРМ) вовремя. Поскольку несвоевременная замена может привести к капитальному ремонту и удару по кошельку владельца. Конечно, не каждый автолюбитель сможет сделать это сам и приходится обращаться в автосервис.

Но, прочитав эту статью, можно не только научиться менять этот узел, но и правильно подбирать запасные части и определять неисправность ГРМ.

Видео замены ремня ГРМ на Лада Калина (двигатель 8 клапанов).

Натяжка ремня ГРМ на Калине

На данной Ладе устанавливается два типа двигателей. На 16-клапанном ДВС используется автоматический натяжитель ремня ГРМ, а на моторе с 8 клапанами устанавливается ролик-натяжитель. В случае с роликом следует каждые 10-15 тысяч километров проверять натяжение и после 75 000 километров производить замену.

На 16-клапанном двигателе самостоятельно проводить натяжку не нужно, для этого есть автоматический механизм. Ремень в таких моторах служит дольше. Но, с другой стороны, не исключен выход из строя натяжителя или попадание масла из-за неисправного сальника коленчатого вала на зубья. Обрыв или износ его зубьев приведет к нарушению работы механизма газораспределения и последующему ремонту ДВС. Поэтому полагаться только на автоматический механизм не стоит и периодически на ТО проверять состояние износа детали.

Чтобы провести процедуру натяжения ремня ГРМ на приводе с роликом-натяжителем, потребуется специальный ключ. Алгоритм действий следующий.

1. Ключом на 10 открутить болты крепления крышки привода, приподнять ее вверх и демонтировать.
2. Вращать за гайку крепления шкива распредвала механизм привода ГРМ, тем самым оценивая степень износа ремня. На поверхности ремня не должно быть масляных подтёков, трещин, расслоений, зубья не должны быть изношены.
3. На среднем уровне (между шкивом распредвала и коленвала) следует развернуть вправо и влево ремень на 90 градусов, при этом не прилагая значительных усилий. Если усилия не хватает для разворота ремня на 90 градусов, значит, он перетянут и его нужно ослабить. Соответственно, если ремень разворачивается на больший угол, следует подтянуть.

Чтобы отрегулировать натяжение, потребуется остудить двигатель и накидным ключом на 17 ослабить крепёж ролика-натяжителя. Далее понадобится специальный ключ, которым нужно повернуть ролик вправо или влево (для натяжки или ослабления), после чего, удерживая ключ в нужном положении, произведите затяжку крепёжной гайки ролика. После этого снова оценивается уровень натяжки. При необходимости процедура повторяется. Если ремень натянут как нужно, можно надевать защитную крышку и закрепить ее тремя болтами крепежей.

Выбор ремкомплекта ГРМ Лада Калина

Качество ремня и ролика очень важно, так как от этого зависит бесперебойная работа двигателя. К вопросу следует подходить со всей ответственностью

С другой стороны, это – расходный материал, а значит, менять его всё равно придется.

С завода на Лада Калина устанавливается ремень ГРМ с номером 21126-1006040. Оригинал считается одним из лучших и отличается высокой надёжностью, в среднем его хватает на 50 000 километров. Стоимость варьируется в зависимости от региона: 1 000–1 500 рублей. На современном рынке есть большое количество аналогов, которые обычно стоят дешевле.

Но встречаются и более дорогие экземпляры. Самыми востребованными стали следующие бренды:

• Gates (в среднем около 2 тысяч рублей);
• LUZAR (2 000 рублей);
• Bosch (1 500–1 800 рублей);
• Pilenga (ролик-натяжитель и ремень в среднем 3 000 рублей);
• Trialli (комплект, около 3 500 рублей).

Самыми доступными аналогами считаются ремни таких производителей, как Master-Sport, Hofer и некоторые другие. В среднем их стоимость не превышает 1 тыс. рублей

Также не менее важно выбрать качественный ролик-натяжитель, т. к

меняются обычно ремни вместе с ними в паре. Здесь тоже представлено большое разнообразие.

https://youtube.com/watch?v=aIOMGBmM3SM

Оригинальный ролик, устанавливаемый с завода, имеет артикул по каталогу 21126-1006135.

Средняя цена в зависимости от региона не более 700 рублей. Рынок аналогов куда разнообразнее, соответственно, и цена у них варьируется от 400 до 2 000 рублей. Чаще других автолюбители выбирают такие бренды, как Gates, Pilenga, Trialli, Master-sport и другие. В среднем их ресурс составляет около 50 000 километров +/- 5 000, всё зависит от качества.

Функции роликов ГРМ в Ладе

Чтобы правильно выполнить замену ролика ГРМ на Калине с 8 клапанным двигателем, и не повредить комплектующих системы газораспределительного вала, нужно иметь общее представление об этом техническом узле мотора.

Для общего представления данного технического узла достаточно знать следующие три пункта:

• Основная функция роликов в системе ГРМ заключается в натяжении ремня, и удержания его для работы по заданной траектории. Помимо натяжения ремня, ролики также служат в качестве успокоителя ремня во время его работы.
• Ролики — это механическое устройство, которое состоит из: центрального узла крепления. Данный узел представляет из себя металлический цилиндр, в центре которого со смещением высверлено отверстие под крепежный болт, или шпильку. Второй составляющей ролика является подшипник, поверх которого установлена рабочая поверхность. Она является отшлифованной цилиндрической накладкой, по которой движется ремень ГРМ.
• Натяжители ремня ГРМ, как и сама система — находятся с правой стороны двигателя при открытии капота. Для защиты ее от повреждений, она закрывается специальным пластиковым кожухом. При снятии защитного кожуха можно увидеть два шкива, ниже которых установлены ролики. Как правило, в данной модели их два, но есть модификации двигателя, в которых установлен лишь один натяжитель ремня.

После того как автомобилист изучит данную информацию, можно приступить непосредственно к выполнению подготовительных работ перед заменой расходных комплектующих.
