Неисправности и порядок самостоятельной замены радиатора отопителя автомашины «дэу нексия»

Как снять радиатор печки Нексия?

Чтобы добраться к радиатору отопителя Дэу Нексия, необязательно разбирать главную панель в салоне и снимать рулевое колесо, как ошибочно считает большинство владельцев авто.

Порядок работы следующий:

1. Обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
2. Демонтируем напольную консоль.
3. Освобождаем систему охлаждения силового агрегата от рабочей жидкости слив её в чистую тару. Заметим, что если тосол находится в чистом состоянии, его можно использовать повторно.
4. Через моторный отсек необходимо удалить патрубок отопителя, предварительно запомнив либо отметив его положение. Патрубок легко снимается после выкручивания крепёжного болта.
5. После удаления этого патрубка, необходимо заглушить образовавшееся в радиаторе печки отверстие. Сделать это можно при помощи резиновой пробки соответствующего диаметра. Если же её найти проблематично, подойдёт и обычная ветошь.
6. На автомобилях, в конструкции отопителя которых установлен электроподогреватель, необходимо отсоединить его колодку, добравшись к левой половине корпуса печки. Также необходимо отсоединить провод «массы».
7. С расположенного внизу воздуховода, необходимо снять переходник.
8. Можно снимать крепящие кожух к корпусу отопителя металлические пружинные скобы.
9. Освобождаем передний фиксатор корпуса радиатора. Для этого, его необходимо немного потянуть на себя.
10. Корпус элемента можно вытянуть.
11. Из корпуса извлекается радиатор отопителя.
12. Выполняем замену уплотнительных колец патрубка, в противном случае может наблюдаться разгерметизация системы.

Сборка отопителя после установки нового радиатора осуществляется в обратной последовательности

Стоит обратить внимание на то, чтобы наклейка, описывающая направление циркуляции внутри радиатора, находилась сверху

Замена теплообменника отопителя

В «Дэу Нексии» нет необходимости в частой замене радиатора. Это придётся делать лишь при его поломке либо при желании получить более качественное отопление салона. Выработка изделия, как правило, происходит через 6–8 лет интенсивной эксплуатации машины.

Замена компонента потребуется в следующих случаях:

1. Повреждение изделия, которое проявляется в подтекании ОЖ.
2. Недостаточный прогрев салона включённой печкой.

Повреждённый компонент необходимо заменить

Расположение компонента

Радиатор отопителя в автомобиле расположен приблизительно по центру салона, за передней панелью (торпедой), в том её месте, где находятся кнопки по управлению вентилятором и температурой в салоне авто. Корпус радиатора печки практически соприкасается с перегородкой отсека силового агрегата.

Отопительный радиатор в автомобиле «Дэу Нексия» расположен за передней панелью управления

Мероприятия по демонтажу радиатора проводятся со стороны моторного отсека, что является наиболее удобным вариантом при его замене. Расположение компонента позволяет произвести эти работы самостоятельно с использованием эстакады или смотровой ямы.

Выполнение съёма детали из салона автомобиля предполагает более трудоёмкие этапы, связанные с демонтажом центральной панели, рулевого колеса и других элементов.

Демонтаж радиатора печки самостоятельно

Порядок действий при этом следующий:

1. Необходимо демонтировать напольную центральную консоль для получения удобного доступа к корпусу радиатора.
2. Со стороны моторного отсека необходимо снять все патрубки, подключённые к отопительному радиатору. Для этого нужно ослабить, а затем полностью выкрутить болты крепежа. Рекомендуется промаркировать патрубки для их последующего правильного монтажа с помощью маркера.
3. После съёма шлангов с патрубков необходимо закрыть технологические отверстия в корпусе радиатора с помощью ветоши либо резиновыми заглушками для предотвращения вытекания остатков охлаждающей жидкости из его полостей.
4. На тех автомобилях, где в отопительной системе предусмотрен специальный электроподогреватель салона, необходимо произвести отсоединение его электроколодки, расположенной с левой стороны печки автомобиля и провода «массы».
5. При действиях снизу авто демонтируется переходное устройство с теплообменника печки.
6. Далее извлекаются пружинные скобы из металла, которые крепят к кузову кожух корпуса радиатора.
7. Освобождается фиксатор, расположенный впереди корпуса от радиатора, для чего его нужно слегка потянуть наружу.
8. Затем корпус изделия вынимается.
9. Из него демонтируется радиатор печки.

Установка нового отопительного радиатора

Монтаж исправного радиатора от печки может быть осложнён лишь подключением шлангов на его патрубки.

Сборка печки производится в такой последовательности:

1. Выполняется обязательная замена всех уплотнительных прокладок патрубков для обеспечения герметичности системы.
2. Новый исправный радиатор вставляется кожух.
3. Производится фиксация радиатора к кузову с помощью новых хомутов.
4. Подключается специальный переходник радиатора.
5. Подсоединяются, согласно произведённой ранее маркировке, шланги подачи/отвода ОЖ на патрубки.
6. Подключается колодка электроподогревателя радиатора (на тех моделях, где это устройство предусмотрено).
7. Устанавливается на своё место напольная консоль.
8. Заливается ОЖ в расширительный бачок.
9. Подключается аккумуляторная батарея авто.
10. Двигатель запускается и производится проверка герметичности и работоспособности отопителя.

Диагностика проблемы

Правильно произвести диагностику проблемы и замену печки можно своими руками в гараже.

1. Надо прогреть транспортное средство до температуры рабочего режима.
2. После этого следует ещё небольшой отрезок времени дать поработать силовому агрегату на холостых оборотах.
3. Далее производим прощупывание патрубков, которые идут непосредственно к печке машины. Необходимо ощупать как прямой, так и обратный патрубок.

Исходя из проведённых действий, можно определить наличие проблемы.

1. Если в результате проведённой работы патрубки на печке находятся в тёплом состоянии, а остальные элементы охладительной системы горячие, то в радиаторе этой системы присутствует воздух. Тогда необходимо произвести исправление недостатков, чтобы обеспечить нормальную работу печки.
2. Если же патрубки на печке горячие, то следует произвести ремонт печки, чтобы она сильно не нагревалась. Например, есть вариант по её утеплению или ликвидации щелей.

Причины попадания в охладительную систему воздуха

Как сделать ремонт печки своими руками на Дэу Нексия? Для того чтобы понять, по каким причинам в печку может попасть воздух, следует произвести несколько последовательных действий.

1. Надо аккуратным образом снять крышку, которая устанавливается на расширительном бачке охладительной системы.
2. Теперь следует слегка поддать газа на автомобиле.
3. В такой ситуации с патрубка обратного типа дроссельной заслонки начинает поступать в бачок антифриз. Специалисты ещё называют это эффектом водопада. При этом жидкость попадает в бачок с большой высоты, и когда она соприкасается с поверхностью самого антифриза, то образуются воздушные пузырьки. Далее они оказываются в охладительной системе, что и приводит к завоздушиванию.

Модель Дэу Нексия: печка и особенности отопительной системы

Итак, печка в Нексии относительно проста, однако требует к себе отдельного внимания при возникновении неисправностей или в случае снижения производительности.  Другими словами, важно знать, как найти поломку и устранить ее в рамках диагностики и ремонта. Прежде всего, одним из условий нормальной работы отопительного устройства автомобиля с печкой данного типа является хорошо прогретый (до рабочей температуры) ДВС

Если иначе, печка на ДЭУ Нексия начинает греть только после того, как мотор прогреется.

Прежде всего, одним из условий нормальной работы отопительного устройства автомобиля с печкой данного типа является хорошо прогретый (до рабочей температуры) ДВС. Если иначе, печка на ДЭУ Нексия начинает греть только после того, как мотор прогреется.

Основные составляющие отопительной системы автомобиля на Nexia:

• радиатор печки Нексия (теплообменник), выполняет функцию прогрева воздуха и обдува стекла со стороны салона автомобиля (температура воздуха увеличивается за счет обмена тепла между поступающим от ДВС нагретым антифризом и стенками радиатора);
• вентилятор или нагнетатель, устройство в виде электрического мотора с вращающимися лопастями (меняющаяся скорость вращения дает возможность изменять поток воздуха, поступающего от печки, делая его более или менее интенсивным);
• исполнительный элемент – рычажок, управляющий потоком воздуха путем открытия или закрытия тепловой магистрали радиатора (направление воздушного потока в разные зоны салона автомобиля, такие как: зона ног, обдув стекла и др.);
• заслонка терморегулятора — регулировка работы вентилятора и контроль воздушных потоков, проходящих на Нексия через радиатор печки, что позволяет в салоне автомобиля менять  температурный режим;
• магистрали и шланги, по которым циркулирует нагретая ДВС охлаждающая жидкость (является основным источником тепла для  нагревателя).

Если рассматривать Дэу Нексия, еще внимания заслуживает электродвигатель и вакуумный переключатель. Электродвигатель — устройство цилиндрической формы с пластиково-металическим корпусом.

Данное решение с номинальным напряжением 12В и силой тока до 20А имеет крыльчатку с рабочей скоростью 3600 и диаметром 140 мм. При этом высота лопастей составляет 68 мм. Устройство имеет центробежный тип вентилятора.

Устройство, управляющее заслонками (вакуумный переключатель печки) позволяет водителю установить комфортный для себя рабочий режим печки непосредственно из салона.

Добавим, что печка на Нексии также может работать в режиме рециркуляции (без забора наружного воздуха). Особенность работы печки в режиме рециркуляции состоит в том, что долго эксплуатировать автомобиль с работающей печкой в таком режиме нельзя, поскольку это может привести к увеличению количества углекислого газа в салоне.

Режим рекомендуют использовать только в случае пересечения автомобилем местности с сильно неприятным запахом или загрязненным воздухом. Кстати, в зимнее время года включать режим рециркуляции не рекомендуется, поскольку это может привести к быстрому скапливанию и замерзанию конденсата на стеклах.

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

1. Установка дополнительной водяной помпы.
2. Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

• радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
• два отрезка резинового шланга по одному метру каждый;
• два соединительных тройника;
• кран шарового типа;
• два крановых штуцера;
• десяток металлических прочных хомутов;
• материал изолон (лучше, если он будет фольгированного типа);
• уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

1. Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
2. Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
3. Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
4. Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.
5. Установка дополнительного отопительного радиатора к основному.
6. Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
7. Закрытие отверстия, которое используется для рециркуляции.
8. Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
9. Подключение ко второму радиатору приготовленных шлангов.
10. Их фиксация с помощью хомутов.
11. Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
12. Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
13. Установка жабо, его крепёж к кузову.

Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.

Видео: самостоятельная установка дополнительной печки на Daewoo Nexia

Произвести самостоятельную замену отопительного радиатора в автомобиле «Дэу Нексия» вполне по силам любому автолюбителю. Для этого рекомендуется лишь придерживаться разработанной инструкции, а также знать устройство автомобиля и конструкцию его отдельных узлов, в частности, СЖО.

Решение проблемы

Для того чтобы можно было исключить эту проблему, придумали весьма оригинальный способ. Его суть заключается в том, чтобы вернуть слив с обратки на заслонке дроссельного типа в патрубок. До этого слив поступал сразу же в сам бачок. Для того чтобы отремонтировать печку, потребуется тройник. Его можно сделать самостоятельно или найти необходимый тройник можно и в торговой сети, где предлагается большой выбор изделий сантехники.

В этом случае необходимо будет приобрести такие элементы:

1. Один тройник.
2. Два штуцера диаметром 20 мм.
3. Один штуцер диаметром 10 мм.

Теперь производится сборка деталей с применением прокладок. Далее патрубки надевают непосредственно на штуцеры. После этого производят обжим деталей с применением хомутов.

Технология проведения работ состоит в следующем:

1. Производим обрезку патрубка в обратке обогрева заслонки дроссельного типа. Имеется в виду тот, который непосредственно подводится с верхней части бачка расширения. Надо выдержать расстояние в 5 или 6 см от поверхности бачка.
2. Теперь со стороны бачка расширительного типа этот патрубок необходимо заглушить. Для этого в шланг можно вставить кусочек прута или болт, совпадающий по размеру с его внутренним диаметром.
3. Производим обжимание при помощи хомута этого патрубка. Для этого рекомендуется обматывать болт специальной ФУМ-лентой.
4. Производим разрезание патрубка, который идёт с нижней части бачка расширительного типа. Разрез производим на его вертикальном участке по отношению к горизонту.
5. В месте, где произведён разрез, проводим укорачивание патрубка на 3 см. Это надо для того, чтобы можно было поставить туда тройник.
6. Теперь в оба конца патрубка, которые получились после его разрезания, вставляем подобранный тройник.
7. На штуцер тройника, который остался свободным, следует надеть патрубок обратки, идущий от заслонки дроссельного типа. Напоминаем, что ранее его подсоединяли в верхнюю часть бачка расширения.
8. Все штуцеры теперь обжимаем при помощи подготовленных хомутов.

Как поменять патрубки печки местами на Нексии? Их менять лучше на двигателе, чем на радиаторе. В итоге подача и обратка на радиаторе поменяются местами. Меняя патрубки, вы можете намного улучшить работу печки.

Теперь вы знаете, как поменять местами патрубки на печке Дэу Нексия.

Альтернативный способ ремонта

Произвести доработку системы отопления в автомобиле Дэу Нексия можно и без установки тройника. Необходимо подготовить свой небольшой кусочек тормозной трубки от Жигулей восьмой модели и произвести замену. Его длина должна составлять примерно 40 см.

1. Согнуть трубку по контуру расширителя.
2. Снять патрубок обратки с заслонки дроссельного типа.
3. Один из концов подготовленной трубки вставить в этот бачок.
4. Другой конец поменянной трубки соединяем с патрубком на обратке заслонки.
5. Все соединения зажимаем при помощи хомутов.

Развоздушивание системы

После проведения всех работ следует выгнать воздух из системы. Для этого надо выполнить следующие действия:

1. Располагаем машину на наклонной плоскости так, чтобы зад её был ниже переда.
2. Заводим автомобиль и ставим его на ручной тормоз.
3. Под открытым капотом демонтируем крышку бачка.
4. Наполняем расширительную ёмкость до максимального уровня.
5. Наращиваем до 3000 обороты при помощи тросика. При этом другой рукой производим прокачку патрубка, который подходит к самой печке.
6. Следим за уровнем жидкости в бачке. При её уменьшении производим наполнение его до максимальной отметки.
7. Проводить такие действия надо до тех пор, пока уровень в бачке будет находиться в одном и том же состоянии.

После того как все ремонтные работы окончены, перед началом поездки проводим контроль уровня жидкости в бачке. Если необходимо, то дополняем его до нужного значения. В ситуации, когда эти процедуры не приносят желаемого результата, производим замену печки Дэу Нексия.

Подготовительные работы по замене радиатора отопителя

Существует несколько причин некорректного функционирования печки. Такая ситуация может быть следствием поломки отдельной детали отопителя либо нескольких элементов одновременно. В подобных случаях симптомы похожи, поэтому и необходимо хорошее знание всех особенностей конструкции узла, а также принципа действия комплекса отопления салона в целом.

Причинами плохой работы печки могут стать:

1. Засорение грязью либо отложениями в каналах радиатора печки и как следствие — недостаточная циркуляция ОЖ.
2. Течь ОЖ в отопительной системе.

Неисправный радиатор печки, забитый отложениями

Исправить ситуацию поможет лишь очистка либо замена неисправного радиатора печки Daewoo Nexia.

Демонтаж теплообменника отопителя автомобиля представляет собой непростой процесс. Конструктивные особенности предполагают проведение аналогичных либо похожих действий и на других современных авто.

Основную трудность для ремонта представляет наличие большого числа различных соединений электропроводки, а также вспомогательных механизмов. Специалисты рекомендуют маркировать жгуты и провода, которые подключены к печке. Это позволит сэкономить время при последующей сборке элементов комплекса отопления автомобиля.

Подготовительные работы при самостоятельной замене теплообменника печки на автомобиле Daewoo Nexia включают в себя следующие важные операции:

1. Установка авто на смотровую яму либо эстакаду.
2. Отключение электропитания от аккумуляторной батареи (АКБ) путём отсоединения клеммы «минус».

Клемму питания «минус» необходимо отключить

Защиту необходимо снять с силового агрегата для получения лучшего доступа к отопителю

Работы, которые проводятся на компонентах системы отопления и охлаждения, в любом случае подразумевают удаление из СЖО антифриза либо другой используемой жидкости.

После перечисленных подготовительных действий можно начинать демонтаж радиатора отопителя.

Необходимые инструменты для работы

Для того чтобы разобрать центральную панель автомобиля (это необходимо для замены радиатора), а также демонтажа стягивающих шланги хомутов, потребуется:

• набор крестообразных отвёрток;
• набор прямых отвёрток различного размера;

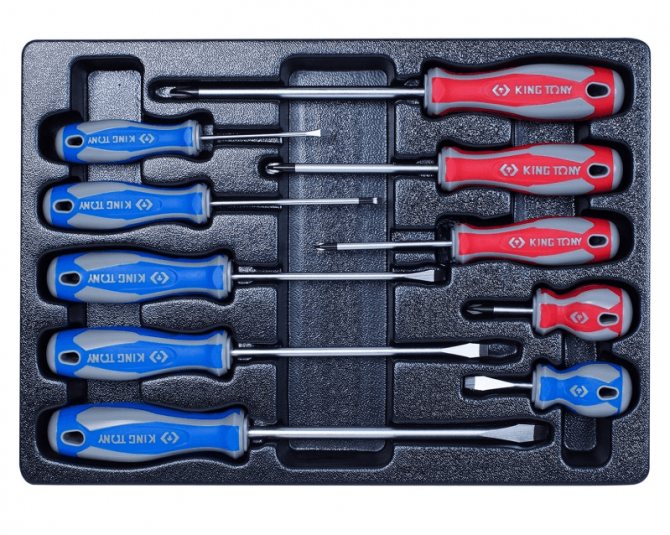

Набор отвёрток для демонтажа печки автомобиля

Ключ-трещотка с размером №7 — основный слесарный инструмент, используемый при замене радиатора отопителя

Возможные варианты моделей радиаторов отопления, устанавливаемые на «Дэу Нексия»

К сожалению, многочисленными владельцами автомобиля было замечено, что радиатор заводской установки не всегда справляется со своей основной задачей — качественным отоплением салона в холодное время года. Это недоработка автопроизводителя.

Для более комфортной эксплуатации и решения этого вопроса на машину имеется возможность установки других радиаторов, которые будут обеспечивать необходимый температурный режим в салоне. При этом основными требованиями является совпадение размерных величин компонента отопления, а также расположение на корпусе изделия отводов патрубков.

Существует несколько вариантов для замены заводского радиатора. Для ремонта подойдут следующие модели:

1. Продукция . Недостатком является то, что данные изделия довольно дорогие по стоимости.

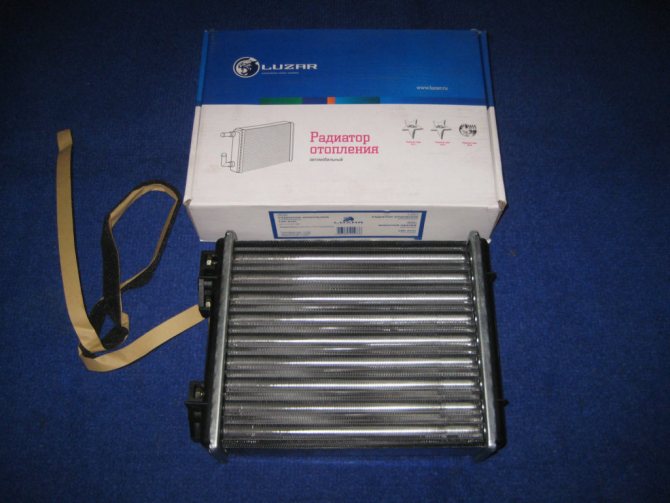

«Лузар» — отечественная компания по производству механизмов и агрегатов для многих моделей машин

Деталь обладает практически теми же самыми геометрическими размерами, какие необходимы для корректной установки в авто, а также невысокой ценой

Как устранить неисправности печки Daewoo Nexia

Если неисправен реле-регулятор, то для его диагностики используем мультиметр. Подключаем клеммы на концевики, активируем, выставляем сопротивление 1Ом. Стрелка тяготеет к бесконечности — реле исправно, шкала уходит в «ноль» — замыкание в цепи. Процесс замены реле достаточно прост. Как и в случае с предохранителем, отсоединяем контакты, извлекаем неисправное реле, подключаем новое.

Если замечаний к электрической проводке нет, тогда запускаем мотор, ожидаем нагрева до температуры 45 – 60°. От радиатора системы охлаждения поочередно проверяем каждый резиновый патрубок. Сопоставляем температуру. Если мотор прогрелся, а шланг холодный, теплый — засорение канала.

Устранить неисправность не сложно, но предварительно нужно:

• слить антифриз;
• ослабить фиксацию хомутов, стяжек;
• снять резиновый патрубок, заменить новым;
• вновь заправить систему жидкостью по уровню не ниже среднего.

Выбор радиатора печки. С какого автомобиля лучше подойдёт Daewoo Nexia?

Как отмечают большинство владельцев машины, родной радиатор отопителя не в полной мере выполняет свои функции. В связи с этим возникает вполне уместный вопрос: какой из радиаторов системы отопления салона может подойти на Нексию, и как отразится на её работе установка этого устройства от другой модели автомобиля?

Можно заменить родную деталь любой. Главное, чтобы её размер и расположение патрубков полностью совпадали с исходной моделью. Например, можно подобрать среди ассортимента фирмы Лузар, при этом необходимо обязательно оценить качество его сборки. Некоторые автолюбители считают, что для отопителя Нексии идеально подходит от автомобиля Lanos, поскольку оба элемента очень похожи внешне. Однако ланосовский немного тоньше, в связи с этим при его установке на Нексию технологические пазы в корпусе печки для крепления радиатора придётся дополнительно прокладывать термостойким уплотнителем. Идеально подходит элемент печки ВАЗ-2106.

Если выбирать между материалами производства радиатора (медь, латунь, алюминий), то здесь среди автомобилистов ходит двоякое мнение. В принципе на работоспособность устройства особо не влияет материал, из которого оно изготовлено, поскольку все они обладают примерно одинаковыми теплопроводимыми свойствами. Главный критерий выбора — это качество исполнения устройства.

Kia Rio 2020 СКИДКА 190 000 РУБ.

• Официальный дилер
• Кредит 4,5%
• Рассрочка
• Trade-In
• 95% одобрений
• Без первоначального взноса

Основные узлы отопителя (печки) и их назначение

Конструкция, которая осуществляет отопление салона автомашины «Дэу Нексия», представлена целым рядом элементов:

1. Радиатор отопителя (теплообменник). Назначение этого компонента обусловлено необходимостью прогрева воздуха в салоне авто. Ещё одной задачей, которую решает теплообменник, является обдув с внутренней стороны стёкол салона. Нагревание воздуха происходит благодаря теплообмену, который осуществляется в стенках радиатора с нагретой жидкостью из системы охлаждения двигателя.
2. Нагнетатель потока воздуха в салон машины, представляющий собой классический электродвигатель, оснащённый крыльчаткой. Компонент регулирует подачу воздушного потока к заслонкам отопителя либо кондиционера.
3. Заслонка системы терморегуляции, регулирующая воздушные потоки через радиатор. Благодаря устройству изменяется температура прогрева.
4. Специальный механизм исполнения, управляющий и разделяющий воздушные потоки (к примеру, обдув стёкол, нижней части салона, других направлений).
5. Тяги управления, патрубки, магистрали движения воздуха, шланги. Их предназначение состоит в постоянной рециркуляции жидкости охлаждения двигателя, осуществления транспортировки этого теплоносителя в салон машины, управление печкой.
