Замена переднего лонжерона

Типы соединений, используемые при частичной замене переднего лонжерона

При частичной замене лонжерона применяют сварочное соединение «внахлест». Для обеспечения прочного соединения, при отрезе необходимо оставить запас. Произвести срезы по углам примерно 6 мм. Немного подогнуть края таким образом, чтобы новый элемент смог «надеться». Осуществить приваривание нового элемента.

Чаще используют соединение «встык со вставкой». При таком способе легко подгонять детали, и при этом оно обеспечивает высокую прочность. Вставки необходимо вырезать длинной 50-75 мм. Они привариваются точками к остатку старого лонжерона. При стыковании двух частей лонжерона необходимо оставить зазор равный 1 – 2 толщины свариваемого металла.

Необходимые материалы и инструменты

Сразу хотелось бы предупредить, что от качественной вытяжки зависит дальнейшая возможность эксплуатации авто, поэтому к этой проблеме следует отнестись с полной серьезностью.

• мощная электрическая болгарка (турбинка);
• сварочный аппарат;
• горелка (газовая);
• машина для шлифовки с полным набором дисков;
• стационарный стенд с необходимым шаблоном и цепными захватами (с ними легче работать);
• металлический шпатель и автомобильная грунтовка;
• лента герметик;
• рихтовочный молоток для металла;
• также придется найти таблицу для марки вашего авто с данными про заводскую геометрию кузова.

Когда весь перечень собран, можно приступать к работе.

Неисправности лонжерона

Итак, лонжерон – это деталь автомобиля, которая подвергается сильной нагрузке за счет веса кузова, мотора и всего остального, что находится в машине.

Испытывая такие нагрузки, с течением времени он может деформироваться. Если эксплуатация будет интенсивной на протяжении длительного промежутка, то лонжерон автомобиля может растрескаться. В результате его очень важные свойства претерпят изменения в худшую сторону. При этом и элементы ТС могут поменять свое расположение. Более подвержены таким изменениям подвеска, мотор, крылья.

Если автомобиль попал в ДТП, то в большинстве случаев меняется геометрия лонжерона. Происходит нарушение конструкции кузова: целостность, размеры.

При изменении формы данной детали в результате ДТП меняет свои геометрию и подвеска. Снаружи машины появляются щели, которые нельзя устранить. Рулевое управление нарушается, изнашивание покрышек повышается.

Если возникли данные неполадки, то можно точно сказать, что деталь деформирована. В связи с этим, мастера обязательно проверяют положение и состояние элемента при осмотре машины после аварии.

Есть вероятность того, что, получив огромную ударную нагрузку, элемент может треснуть полностью. В итоге конструкция кузова оказывается полностью разрушенной. Следовательно, нужно проверять состояние детали даже после незначительных ДТП.

Закрепление кузова автомобиля перед вытягиванием лонжерона

Авто­мо­биль дол­жен быть непо­движ­ным при вытя­ги­ва­нии лон­же­ро­на. Кузов дол­жен быть закреп­лён и точ­ки креп­ле­ний долж­ны быть спо­соб­ны выдер­жать нагруз­ку при вытя­ги­ва­нии.

p, blockquote 12,0,0,0,0 –>

Если в мастер­ской есть ста­пель (см. ста­тью “виды ста­пе­лей”), то кузов закреп­ля­ет­ся за отбор­тов­ку вни­зу поро­гов по обе сто­ро­ны. В неко­то­рых слу­ча­ях, что­бы выдер­жать нагруз­ку при вытя­ги­ва­нии, авто­мо­биль может допол­ни­тель­но закреп­лять­ся в местах креп­ле­ния эле­мен­тов под­вес­ки к кузо­ву, спо­соб­ных выдер­жать нагруз­ку.

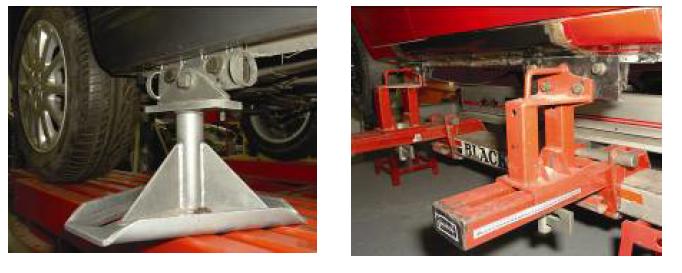

p, blockquote 13,0,0,0,0 –> Креп­ле­ние кузо­ва авто­мо­би­ля на ста­пе­ле за отбор­тов­ку поро­га перед вытя­ги­ва­ни­ем.

Обыч­но маши­на закреп­ля­ет­ся в 4‑х точ­ках, бли­же к кра­ям поро­гов. Это уси­лен­ные места, спо­соб­ные выдер­жать нагруз­ку. Для это­го авто­мо­биль под­ни­ма­ет­ся и уста­нав­ли­ва­ет­ся на спе­ци­аль­ные зажи­мы, кото­рые потом затя­ги­ва­ют­ся. Таким обра­зом, спе­ци­аль­ные зажи­мы ста­пе­ля удер­жи­ва­ют авто­мо­биль на месте во вре­мя вытя­ги­ва­ния.

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,1,0,0,0 –>

При отсут­ствии ста­пе­ля нуж­но рас­счи­тать, куда может сме­щать­ся авто­мо­биль во вре­мя вытя­ги­ва­ю­ще­го уси­лия и сде­лать упо­ры с про­ти­во­по­лож­ной сто­ро­ны (в слу­чае боко­во­го вытя­ги­ва­ю­ще­го воз­дей­ствия). Упо­ры нуж­но делать в местах, кото­рые не будут дефор­ми­ро­вать­ся при вытя­ги­ва­нии. Обыч­но дела­ет­ся упор до места, где повре­ждён лон­же­рон (у его осно­ва­ния или бли­же), так­же нуж­но зафик­си­ро­вать зад­нюю часть авто­мо­би­ля, что­бы она не сме­ща­лась. Мож­но при­вя­зать одну из частей авто­мо­би­ля цепя­ми к непо­движ­ным креп­ле­ни­ям в мастер­ской. В слу­чае незна­чи­тель­но­го вытя­ги­ва­ю­ще­го уси­лия, направ­лен­но­го на устра­не­ние дефор­ма­ции дли­ны лон­же­ро­на, маши­ну мож­но при­вя­зать цепя­ми к пет­лям кузо­ва, пред­на­зна­чен­ным для транс­пор­ти­ров­ки.

p, blockquote 16,0,0,0,0 –>

Как Заварить Лонжерон Ваз 2109

Автомобили семейства ВАЗ-2108-09 не отличаются прочным кузовом, твердым железным кузовом, особенно быстро ржавят металл, если он не обработан антикоррозийным средством. Со временем на поверхности железа появляется ржавчина, а задние спеклы часто гниют с обеих сторон, и во время использования появляются трещины. Если вы продолжите длительную поездку с угнетающим лонжероном, он может сломать заднюю опору, что приведет к непредсказуемым последствиям. Чтобы не было больших проблем на дороге или даже поломок, лучше заранее заменить лонжерон, эту работу можно выполнить в соответствии с критериями автосервиса или сделать это самостоятельно в гараже, если у вас есть достаточный опыт, правильные инструменты и материалы.

Задний правый задний элемент 2109

Состояние заднего лонжерона определяется внешним осмотром, если на корпусе элемента имеются следы сильной коррозии и он гнилой, его необходимо заменить, его ремонт практически во всех случаях нецелесообразен. Еще до того, как работа будет сделана, вам нужно взглянуть на кузов автомобиля, часто на 2109 гниль железа, чтобы практически ничего нельзя было сварить.

Для ремонта вам понадобится:

• сварочное устройство;
• электродрель с дрелями;
• отверток;
• набор ключей;
• молоток;
• ядро;
• долото;
• чистка кружков.

• использовать автомобильный лифт;
• создать работу на смотровой яме, повесив заднюю часть тела на «козлов» или другие опоры;
• наклоните машину в сторону, заменив безопасный упор.

Последовательность действий

Перед началом работы с машиной ВАЗ, нужно убрать все детали, которые стоят на пути к лонжерону. Также необходимо отсоединить провода и электрические приборы в автотранспорте. После всех этих манипуляций вы увидите сам лонжерон и теперь сможете легко до него добраться

Дальше начнем сам процесс вытяжки, фиксируем авто и отрезаем болгаркой сильно поврежденные части детали — это нужно делать осторожно используя защитную маску и рукавицы. Присоединяем цепи к лонжерону, и делаем плавную натяжку, одновременно придавая ему изначального вида. После того как вы отрезали «ненужные» части и сделали вытяжку, проверьте можно ли правильно закрыть дверь в машине

Если дверь закрывается как надо – значить вы на правильном пути, в противном же случае придется проводить манипуляции с натяжкой еще несколько раз. Дальше в работе используя таблицу технических характеристик автомобиля ВАЗ, восстанавливаем геометрию точек кузовного лонжерона. Чтобы в таких условиях легче было выставлять точки, можно использовать цветной скотч для засечек тех самых точек. Вытягивать лонжерон необходимо так чтобы отметки скотча совпадали с отметками, которые указанные в технических характеристиках. Не забудьте проверить параллельно ли расположены лонжероны и колесные арки

После того как вы отрезали «ненужные» части и сделали вытяжку, проверьте можно ли правильно закрыть дверь в машине. Если дверь закрывается как надо – значить вы на правильном пути, в противном же случае придется проводить манипуляции с натяжкой еще несколько раз. Дальше в работе используя таблицу технических характеристик автомобиля ВАЗ, восстанавливаем геометрию точек кузовного лонжерона. Чтобы в таких условиях легче было выставлять точки, можно использовать цветной скотч для засечек тех самых точек. Вытягивать лонжерон необходимо так чтобы отметки скотча совпадали с отметками, которые указанные в технических характеристиках. Не забудьте проверить параллельно ли расположены лонжероны и колесные арки.

Используя молоток «рихтовки» можно исправить часть арки колеса и другие вмятины, которые появились во время работы. Следующим шагом будет удаление старого герметического покрытия путем нагревания газовой горелкой. Если во время работы возникли мелкие неровности и шероховатость поверхности, то с помощью шлифовальной машинки можно самому от них избавиться. Заключительным этапом будет подготовка к покраске автомобиля ВАЗ, наносим новый слой герметика и грунтовки, после высыхания — красим. Когда краска полностью высохнет можно собирать кузов, устанавливая детали в обратном порядке, как при разборке.

Если вы уверены в своих силах, то можете смело приступать к работе и своими руками вытянуть лонжерон на автомобиле ВАЗ, но если есть даже малейшие сомнения, то лучше всего обратиться в станцию технического обслуживания к квалифицированным и опытным профессионалам.

Замена переднего лонжерона

Основные причины выхода из строя детали:

• низкое качество дорожного покрытия;
• некачественное усиление деталей;
• высокоскоростная езда на плохой поверхности;
• ослабление креплений рулевого управления и подвески.

Алгоритм действий:

1. Прежде чем приступить к этой операции необходимо тщательно изучить чертеж. Это необходимо для корректной замены детали и соблюдения геометрии конструкции. Чертеж поставляется в комплекте с каждым авто. Итак, приступим к действиям.
2. Первым делом необходимо демонтировать дверь с помощью ударной отвертки, после чего достать коврики и шумоизоляцию в салоне.
3. Теперь необходимо снять крыло и зафиксировать переднюю часть авто, чтобы предотвратить падение. Зафиксировать также нужно и балку переднего моста. В большинстве случаев крыло лучше заменить новым, чтобы провести качественное усиление лонжеронов. Старые детали зачастую изъедены коррозией.
4. После чего ослабить пружины и снять три болта с верхней опоры. После этого следует снять верхний рычаг.

1. Затем нужно снять растяжку, которая прикрепляет балку и лонжерон. После этого следует срезать болгаркой брызговик мотора.
2. Следующим шагом станет разделения детали на две части и отделение ее от кузова. Лонжерон нужно разрезать за балкой.
3. После демонтажа старого элемента необходимо тщательно очистить места креплений от ржавчины и загрязнений и монтировать новую деталь. Все крепежные болты необходимо плотно затянуть.
4. Теперь нужно сварить всю нижнюю часть и брызговик мотора.
5. После этого необходимо собрать все элементы подвески в обратном порядке согласно схеме чертежа.
6. Завершающим этапом станет установка двери и крыла.

Лонжероны передние 2121 Нива

Самостоятельная замена переднего лонжерона – довольно трудоемкий процесс, требующий квалификации и опыта. Но если провести ремонт своими руками, можно значительно сэкономить на услугах автосервиса. Главное – четко следовать инструкции и не забывать про чертеж.

Инструмент для ремонта лонжеронов (Rail saver)

Тим Гер­хардс (Tim Gerhards), аме­ри­кан­ский спе­ци­а­лист по ремон­ту кузо­ва, рабо­та­ю­щий в этой обла­сти с 1986 года, при­ду­мал инстру­мент, помо­га­ю­щий устра­нять вмя­ти­ны и изги­бы на лон­же­ро­нах, воз­дей­ствуя на неров­но­сти изнут­ри. Это доста­точ­но новое изоб­ре­те­ние. Инстру­мент назы­ва­ет­ся Rail saver (бук­валь­но пере­во­дит­ся как спа­са­тель лон­же­ро­на). Он пред­став­ля­ет собой метал­ли­че­ский кор­пус, к одно­му кон­цу кото­ро­го при­кру­чи­ва­ет­ся гид­рав­ли­че­ский цилиндр, под­клю­чён­ный к насо­су. Внут­ри кор­пу­са нахо­дит­ся метал­ли­че­ская труба.

На один конец этой тру­бы воз­дей­ству­ет гид­рав­ли­че­ский цилиндр, а на дру­гом кон­це рас­по­ло­жен клин, кото­рый посте­пен­но под­ни­ма­ет часть кор­пу­са, где тоже рас­по­ло­жен клин. Полу­ча­ет­ся что-то вро­де длин­но­го дом­кра­та, кото­рый встав­ля­ет­ся внутрь лон­же­ро­на до того места, где нахо­дит­ся изгиб и про­из­во­дит­ся воз­дей­ствие на изгиб или вмя­ти­ну изнут­ри лон­же­ро­на. К месту в инстру­мен­те, кото­рое под­ни­ма­ет­ся, могут при­кру­чи­вать­ся нако­валь­ни раз­ных форм, кото­рые идут в ком­плек­те. Таким обра­зом, этот инстру­мент может воз­дей­ство­вать на вмя­ти­ны и склад­ки, обра­зо­вав­ши­е­ся при сме­ще­нии лон­же­ро­на, изнутри.

Инстру­мент для выправ­ле­ния лон­же­ро­нов изнут­ри Rail saver поме­щён внутрь лон­же­ро­на. Стрел­кой пока­за­но место, где нахо­дит­ся склад­ка, кото­рую выпра­вит инструмент.

При необ­хо­ди­мо­сти, с внеш­ней сто­ро­ны неров­ность про­сту­ки­ва­ет­ся молот­ком, а инстру­мент для выправ­ле­ния лон­же­ро­нов дей­ству­ет как под­держ­ка. Так как для дей­ствия инстру­мен­та при­ме­ня­ет­ся гид­рав­ли­че­ский цилиндр с насо­сом, то реаль­но убрать дефор­ма­цию на метал­ле лон­же­ро­на любой тол­щи­ны без осо­бых уси­лий. Самое глав­ное пра­виль­но рас­по­ло­жить инстру­мент в нуж­ном месте. Для это­го нуж­но изме­рить место рас­по­ло­же­ния дефор­ма­ции и рас­по­ло­жить инстру­мент внут­ри лон­же­ро­на на нуж­ную дли­ну. На кор­пу­се инстру­мен­та име­ет­ся изме­ри­тель­ная шкала.

В зави­си­мо­сти от раз­ме­ров лон­же­ро­на, мож­но под­кла­ды­вать дере­вян­ные бло­ки в его полость, что­бы как мож­но луч­ше рас­по­ло­жить инструмент.

Инстру­мент Rail saver был про­те­сти­ро­ван и одоб­рен ком­па­ни­ей General Motors для ремон­та ава­рий­ных авто­мо­би­лей в офи­ци­аль­ных сер­вис­ных цен­трах. Пре­иму­ще­ство это­го инстру­мен­та в том, что при его исполь­зо­ва­нии отпа­да­ет необ­хо­ди­мость выре­зать сег­мен­ты в лон­же­роне для досту­па к обрат­ной сто­роне повре­жде­ния. Отпа­да­ет необ­хо­ди­мость нагре­ва метал­ла, тем более, что совре­мен­ная высо­ко­проч­ная сталь чув­стви­тель­на к нагре­ву и зна­чи­тель­но ослаб­ля­ет­ся и теря­ет свойства.

Кон­струк­ция инстру­мен­та Rail saver доста­точ­но про­стая и если её дос­ко­наль­но понять, то мож­но изго­то­вить такой инстру­мент самостоятельно.

Сле­ва в верх­ней части кор­пу­са инстру­мен­та виден клин, на кото­рый воз­дей­ству­ет дру­гой клин, под­ни­мая его. Тру­бу с кли­ном внут­ри кор­пу­са тол­ка­ет гид­рав­ли­че­ская рас­тяж­ка. Место с кли­ном, кото­рое под­ни­ма­ет­ся при воз­дей­ствии гид­рав­ли­ки, нуж­но уста­но­вить напро­тив склад­ки, внут­ри лон­же­ро­на. К этой части инстру­мен­та могут при­кру­чи­вать­ся спе­ци­аль­ные наковальни/поддержки.

СПОСОБЫ ЗАМЕНЫ ЛОНЖЕРОНА

Для проведения замены лонжерона своими руками необходимо предварительно его выровнять и только потом извлечь. Делается это путем вырезания. Разрезы проводятся только по четко установленным линиям. После этого на место старого лонжерона ставится новый. Для этого используется специальная точечная сварка.

ЧАСТИЧНАЯ ЗАМЕНА

Если нет необходимости в полной замене, то вполне можно сделать ее частично. Имеется в виду обновление и усовершенствование ослабленных участков. Замене поддаются только те участки лонжеронов, которые не берут на себя всю нагрузку. Чаще всего, путем частичной замены своими руками, лонжеронам придаются амортизационные свойства, и делается это следующим образом:

• в производственном процессе штамповки деталей предусматриваются специальные своеобразные складки. Они необходимы для того, чтобы в случаи аварии лонжерон не деформировался, а просто в данном месте сложился в гармошку;
• установка в основном корпусе S – образной формы;
• установка в корпусе переменного сечения, а также специальных отверстий и фасок.

У частичной замены своими руками есть свои положительные стороны. Не требуется использование муфты и определенного типа сварки. Эта деталь монтируется очень легко, а после всех проведенных работ подгоняется под нужные размеры и устанавливается обратно.

ПОЛНАЯ ЗАМЕНА ЗАДНЕГО ЛОНЖЕРОНА

Если лонжерон сильно деформируется или не выполняет своих основных амортизационных задач, в неполной мере обеспечивает прочность кузова, то потребуется полная его замена. Для удобности выполнения операции машина загоняется на эстакаду или смотровую яму. В случае, когда нет данной возможности, на помощь придет обычный домкрат.

Следует начать с демонтажа деталей, закрепленных на лонжероне, после этого проводится вытягивание. Понятно, что не получится придать ему первоначальную форму, но стоит попытаться приблизится к этому. После проводится снятие защитного покрытия, а уже потом снимается сам лонжерон, то есть срезается с креплений.

Совет!Для осуществления данной операции используются специальные вырезные фрезы.

Если лонжерон успешно снят, пора подготовить для дальнейшей работы болгарку, на которую монтируется специальный тип камня. С помощью данного приспособления убираются все остатки сварки, также удаляются участки, на которых начались коррозионные процессы.

По завершению данных работ проводится подготовка колесной арки, которая соединяется с ним. Установка лонжерона проводится в обратном порядке и крепится с помощью сварочных работ. После установки – тщательная проверка. Для этого используют точеный метод.

С помощью болгарки нужно облагородить все места, где проводилось сварочное соединение. Для этого сварка убирается при помощи болгарки, а затем эти места покрываются специальным герметическим средством.

Процесс замены переднего лонжерона выполняется аналогичным методом.

Грамотная замена — основа основ

И передний, и задний лонжероны являются основными несущими конструкциями любого транспортного средства. Даже самая мелкая, казалось бы, незначительная с первого взгляда ошибка приведёт к полной деформации кузова. Нужно это помнить. При ошибочной установке лонжеронов будет наблюдаться детонация двигателя, деформируется передняя или задняя подвеска или даже неправильно установится радиатор охлаждения.

Некоторые эксперты сравнивают лонжероны автомобиля с фундаментом здания и это как нельзя точно. Всем известно, что, если фундамент любого дома окажется недостаточно ровным или прочным, какие бы типы современных материалов ни были в дальнейшем использованы для постройки и какие бы инновационные технологии ни были применены, всё равно такой дом долго не простоит. Такое здание будет грешить кривизной оконных рам или дверей, неправильной лестницей или другими элементами дома.

То же и лонжероны. Автомобиль, где безграмотно была установлена эта деталь, превращается в одну огромную проблему.

Хотелось бы ещё отметить такой момент при замене лонжеронов. Если эта деталь слишком деформирована, то простая его замена ничего не даст. Удивлены? Но это действительно так. Для начала нужно будет этот самый деформированный лонжерон вытянуть на стапеле, а замену произвести только после этого.

При замене переднего лонжерона обязательно нужно будет снять все радиаторы, поднять двигатель, разобрать подвеску (переднюю) и отсоединить подрамник, на котором держались мотор и вся ходовая часть машины. Перечисленные виды работ — это ещё не полный перечень подготовительных операций.

Деталь после этого нужно заменить, а затем покрыть средством, защищающим металл от коррозии, и покрасить. Все разобранные детали, включая двигатель, подвеску и др., аккуратно собрать на место

И вот тут мы подходим к самому важному — контрольной точке

Что это означает? А вот что. Даже высококвалифицированные специалисты, которые проводят замену лонжерона, в конце обязательно определяют — качественно они всё сделали или нет. Новичку, который меняет эту деталь впервые, тем более нужно будет всё тщательно проверить. Существует специальный метод, называемый «сход-развал», который и позволяет проверить выполненную работу на соответствие нормам. Если лонжерон соответствует всем заводским нормам, значит, всё в порядке. В противном случае вы допустили ошибку и придётся всё переделывать заново.

Переделывать всегда очень сложно. Это знает не только автодизайнер или механик, но и работник любой сферы деятельности. Поэтому нужно постараться в процессе не допускать ошибок и делать всё по инструкции. Напоминаем снова, что малейшего смещения будет достаточно, чтобы двигатель работал с детонацией или радиаторы и шланги были установлены с натяжкой. Всё это может привести не только к переделке (это ещё цветочки). Если не заметить ошибок (не провести сход-развал), можно быстро перегреть двигатель и обеспечить своему автомобилю дорогостоящий ремонт.

На этом важном предупреждении и закончим эту статью. Как видим, замена передних лонжеронов, или задних, трудностей никаких не представляет, разве что нужно делать всё в соответствии с инструкцией

КАК ВЫТЯНУТЬ ЛОНЖЕРОН

Вытянуть лонжерон можно в домашних условиях. Для выполнения данной работы необходимо подготовить нужные для этого приборы и другие приспособления. Конечно, многое зависит от наличия навыков при выполнении ремонта. В случае, когда подобная работа никогда ранее не выполнялась, нет никаких представлений в области ремонтов автомобилей, правильнее будет доверить эту задачу специалистам. Если все-таки решено выполнить все самостоятельно, то следует подготовить следующие инструменты:

• угловая шлифовальная машинка;
• аппарат для сварки;
• газовая горелка;
• стенд с захватами;
• молоток;
• показатели параметров ремонта кузова;
• молоток;
• лента с герметической основой.

Стоит отметить, что перед тем, как приступить непосредственно к самому ремонту, необходимо обеспечить к нему свободный доступ. Нужно снять все препятствующие детали кузова. Все работы по вытяжке лонжерона нужно проводить максимально аккуратно, чтобы не повредить электрические провода. Если же нет возможности сделать это, то правильнее будет отсоединить их. После этого с помощью креплений стенда лонжерону предаются первоначальные параметры. На это уйдет достаточно много времени и сил. Когда нужный результат достигнут пора начать удаление торчащих краев. Этот этап работы делается болгаркой. Старая краска легко снимается под воздействием пламени газовой горелки.

Чтобы определить, настолько правильно проведен ремонт стоит воспользоваться таблицей ремонта. С помощью любых удобных цветных пометок наносятся все контрольные точки. Нужно проверять параллельность колесных арок с самими лонжеронами. После достижения необходимых параметров можно начинать подготовительные работы для их покраски.

СПОСОБЫ ЗАМЕНЫ ЛОНЖЕРОНА

Для проведения замены лонжерона своими руками необходимо предварительно его выровнять и только потом извлечь. Делается это путем вырезания. Разрезы проводятся только по четко установленным линиям. После этого на место старого лонжерона ставится новый. Для этого используется специальная точечная сварка.

ЧАСТИЧНАЯ ЗАМЕНА

Если нет необходимости в полной замене, то вполне можно сделать ее частично. Имеется в виду обновление и усовершенствование ослабленных участков. Замене поддаются только те участки лонжеронов, которые не берут на себя всю нагрузку. Чаще всего, путем частичной замены своими руками, лонжеронам придаются амортизационные свойства, и делается это следующим образом:

• в производственном процессе штамповки деталей предусматриваются специальные своеобразные складки. Они необходимы для того, чтобы в случаи аварии лонжерон не деформировался, а просто в данном месте сложился в гармошку;
• установка в основном корпусе S – образной формы;
• установка в корпусе переменного сечения, а также специальных отверстий и фасок.

У частичной замены своими руками есть свои положительные стороны. Не требуется использование муфты и определенного типа сварки. Эта деталь монтируется очень легко, а после всех проведенных работ подгоняется под нужные размеры и устанавливается обратно.

ПОЛНАЯ ЗАМЕНА ЗАДНЕГО ЛОНЖЕРОНА

Если лонжерон сильно деформируется или не выполняет своих основных амортизационных задач, в неполной мере обеспечивает прочность кузова, то потребуется полная его замена. Для удобности выполнения операции машина загоняется на эстакаду или смотровую яму. В случае, когда нет данной возможности, на помощь придет обычный домкрат.

Следует начать с демонтажа деталей, закрепленных на лонжероне, после этого проводится вытягивание. Понятно, что не получится придать ему первоначальную форму, но стоит попытаться приблизится к этому. После проводится снятие защитного покрытия, а уже потом снимается сам лонжерон, то есть срезается с креплений.

Совет!Для осуществления данной операции используются специальные вырезные фрезы.

Если лонжерон успешно снят, пора подготовить для дальнейшей работы болгарку, на которую монтируется специальный тип камня. С помощью данного приспособления убираются все остатки сварки, также удаляются участки, на которых начались коррозионные процессы.

По завершению данных работ проводится подготовка колесной арки, которая соединяется с ним. Установка лонжерона проводится в обратном порядке и крепится с помощью сварочных работ. После установки – тщательная проверка. Для этого используют точеный метод.

С помощью болгарки нужно облагородить все места, где проводилось сварочное соединение. Для этого сварка убирается при помощи болгарки, а затем эти места покрываются специальным герметическим средством.

Процесс замены переднего лонжерона выполняется аналогичным методом.

ОСНОВНЫЕ ТИПЫ

В зависимости от особенностей конструкции автомобиля можно классифицировать следующие типы их расположения:

• друг напротив друга в горизонтальном положении;
• горизонтальное расположение с определенным углом наклона;
• немного выгнутые в вертикальном положении;
• выгнутые и расположенные горизонтально.

Для грузовых автомобилей характерен параллельный тип расположения лонжеронов, которые находятся в горизонтальном положении. Другие типы расположения характерны для легковых автомобилей и внедорожников. Наклонный тип обеспечивает максимальный радиус поворота колес. Благодаря вертикально изогнутым лонжеронам обеспечивается сравнительно меньшая высота пола в салоне машины. Горизонтально изогнутые элементы также влияют на уровень пола, но кроме этого дополнительно увеличивается пассивный вид безопасности при возникновении аварийной ситуации с боковым столкновением.

За уровень жесткости основных частей автомобиля отвечают поперечины. Они располагаются между лонжеронами. Существуют три основных вида поперечин:

Для изготовления используют преимущественно металлические материалы. В больших грузовых автомобилях лонжероны с поперечинами соединены методом клепки, а на машинах легкового типа, эти две составляющие просто свариваются. При этом, для прочного соединения рамы, кузова, основных деталей трансмиссии и двигателя используются специальные кронштейны. Они в свою очередь имеют много размеров, а также обладают высоким уровнем прочности.

Когда производится полная замена?

Полную замену задних лонжеронов следует проводить только при их сильной деформации, когда происходит утрата ими амортизирующих и укрепляющих кузов свойств. Для проведения подобной операции автомобиль следует поднять на домкрат или смотровую яму.

Схема полной замены лонжерона выглядит следующим образом:

• производится демонтаж всех деталей, прикреплённых к лонжерону;
• производится вытягивание повреждённой детали до начальной формы;
• с деформированного лонжерона удаляется слой защитного покрытия;
• производится срез повреждённого лонжерона.

Для правильного среза лонжерона необходимо использовать вырезные фрезы, что даёт возможность сохранить целостность прочих деталей кузова.

• при помощи болгарки с соответствующим задаче камнем производится обработка точек, оставшихся после сварки, а также следов коррозии:
• подготавливается колёсная арка, которая в последствии будет прикреплена к лонжерону;
• установка новой детали производится по стандартной схеме (лонжерон поднимается с помощью домкрата и фиксируется зажимами);
• точечно привариваем кузов к новому лонжерону с целью предотвращения его смещения;
• производим тщательную проверку и после этого окончательно фиксируем новый лонжерон точечной сваркой;
• с помощью той же болгарки производим шлифовку и выравнивание мест сварки;
• с целью защиты покрываем места соединения герметиком.

Тем же способ осуществляется замена и переднего лонжерона.

При работе с лонжероном всегда помните об одном важном правиле. При грамотной замене детали корпус автомобиля приобретёт дополнительную прочность: улучшение амортизации сделает поездки намного более комфортными

Но если замена была выполнена неправильно, то автомобиль станет неуправляемым и опасным для жизни.

Надо отметить, что работы, связанные с ремонтом кузова, относятся к одним из самых сложных. Самостоятельное их проведение возможно только при строгом соблюдении всех инструкций. Любая ошибка здесь может привести к роковым последствиям.

СМЕНА ПАРАМЕТРОВ

Лонжерон подобно другим деталям автомобиля подвергается большим нагрузкам и в результате этого возможны поломки или износ. Поскольку это важная часть транспортного средства, то становится понятно, что в случае поломки буквально все перестает работать в положенном режиме.

Важно!Поломка данной детали ведет за собой сбои в работе мотора, подвески и даже в открывании или закрывании дверей. Например, если оторвать крыло автомобиля, то он продолжает двигаться, а если произойдет поломка лонжерона, то ехать он уже не сможет

Тогда происходит повышенный износ резины, кузов начинает разламываться, а сам автомобиль трудно поддается управлению

Например, если оторвать крыло автомобиля, то он продолжает двигаться, а если произойдет поломка лонжерона, то ехать он уже не сможет. Тогда происходит повышенный износ резины, кузов начинает разламываться, а сам автомобиль трудно поддается управлению.

Последовательность действий

Перед началом работы с машиной ВАЗ, нужно убрать все детали, которые стоят на пути к лонжерону. Также необходимо отсоединить провода и электрические приборы в автотранспорте. После всех этих манипуляций вы увидите сам лонжерон и теперь сможете легко до него добраться

Дальше начнем сам процесс вытяжки, фиксируем авто и отрезаем болгаркой сильно поврежденные части детали — это нужно делать осторожно используя защитную маску и рукавицы. Присоединяем цепи к лонжерону, и делаем плавную натяжку, одновременно придавая ему изначального вида

После того как вы отрезали «ненужные» части и сделали вытяжку, проверьте можно ли правильно закрыть дверь в машине. Если дверь закрывается как надо – значить вы на правильном пути, в противном же случае придется проводить манипуляции с натяжкой еще несколько раз. Дальше в работе используя таблицу технических характеристик автомобиля ВАЗ, восстанавливаем геометрию точек кузовного лонжерона. Чтобы в таких условиях легче было выставлять точки, можно использовать цветной скотч для засечек тех самых точек. Вытягивать лонжерон необходимо так чтобы отметки скотча совпадали с отметками, которые указанные в технических характеристиках. Не забудьте проверить параллельно ли расположены лонжероны и колесные арки.

Используя молоток «рихтовки» можно исправить часть арки колеса и другие вмятины, которые появились во время работы. Следующим шагом будет удаление старого герметического покрытия путем нагревания газовой горелкой. Если во время работы возникли мелкие неровности и шероховатость поверхности, то с помощью шлифовальной машинки можно самому от них избавиться. Заключительным этапом будет подготовка к покраске автомобиля ВАЗ, наносим новый слой герметика и грунтовки, после высыхания — красим. Когда краска полностью высохнет можно собирать кузов, устанавливая детали в обратном порядке, как при разборке.

Если вы уверены в своих силах, то можете смело приступать к работе и своими руками вытянуть лонжерон на автомобиле ВАЗ, но если есть даже малейшие сомнения, то лучше всего обратиться в станцию технического обслуживания к квалифицированным и опытным профессионалам.

Если автомобиль попал в ДТП, вопрос, как вытянуть лонжерон своими руками, может стать очень даже актуальным. Потому, как даже незначительное, на первый взгляд, происшествие может привести к нарушению геометрии кузова. А на самом-то деле: все дело в лонжероне, который увело в сторону.

Данное расхождение иногда очевидно визуально просматривается, а иногда – даже не сразу заметишь невооруженным глазом. Но даже незначительные, огрехи могут в дальнейшем под нагрузками, которые испытывает авто, развиться в нежелательные и трудно исправимые «болезни». Так что, если вы попали даже в небольшую аварию, не откладывая в долгий ящик, проверьте эти важные детали кузова на предмет возможных искривлений и уходов.
