Лампа стоп-сигнала

Руководство по замене

Процедура замены несложная, поэтому с ней справится любой автолюбитель. Правда, азы электроники следует знать. Для уверенности можно заглянуть в руководство по эксплуатации авто и найти электросхему подключения заднего стопа. Далее нужно подготовить материалы и инструменты.

Инструменты и материалы

Сначала следует определиться с выбором лампы для заднего стоп-сигнала.

Лампы могут быть разных видов:

1. С цоколем и без цоколя. Цокольная система постепенно уходит в прошлое, так как имеет такие недостатки как неплотное прилегание к другим контактам и плохое крепление. Поэтому рекомендуется использовать безцокольный вариант.

   Лампы для стоп-сигнала

2. С двумя нитями накала (для выполнения функции габаритных огней горит одна нить, при торможении зажигается вторая).

3. С тусклым или цветным стеклом. Для ламп накаливания цвет стекла не имеет значения. Если устанавливается двухконтактная светодиодная лампочка, то лучше использовать ее красного цвета. Из-за повышенной светоотдачи свет от нее проскакивает сквозь фонарь и порой мало похож на красный, чем может привести в заблуждение участников движения.

   Изделия красного цвета

4. Мощность ламп может варьироваться от 5 до 21 ВТ. Мощность влияет только на светоотдачу: чем больше мощность, тем сильнее светит лампочка. Но слишком мощная лампа может ослепить водителя сзади и стать причиной аварийной ситуации. Кроме того, более мощные варианты потребляют больше электоэнергии.

Приобретя необходимые лампочки для стоп-сигнала, нужно приготовить соответствующий инструмент:

• набор ключей для выкручивания гаек;
• крестообразную отвертку для выкручивания винтов, удерживающих фонарь.

Алгоритм действий

Приготовив лампочки и необходимые инструменты, можно приступать замене, которая состоит из следующих действий:

В первую очередь нужно крышку багажника автомобиля.
Затем необходимо демонтировать декоративную панель стойки. Проблем с ее снятием обычно не возникает, так как она удерживается четырьмя клипсами. Теперь появился доступ к барашковой гайке.
Для доступа к нижней барашковой гайке, нужно снять крышку с потайного ящика, который находится там же, где и декоративная панель.
На следующем этапе необходимо открутить верхнюю и нижнюю барашковые гайки. Первая гайка находится в удобном месте и с ее откручиванием трудностей не возникнет.

Выкручивание барашковых гаек

Со второй придется повозиться, так как она расположена в неудобном месте и ее трудно сорвать руками. Для того чтобы легко выкрутить гайку, нужно на нее надеть головку на «22». После этого выкрутить гайку не составит труда

При этом следует проявить осторожность и не упустить гайку с головкой, так как достать их будет проблематично.
Выкрутив барашковые гайки, можно приступать к демонтажу задней фары
При этом важно, чтобы верх и низ выходили одновременно, иначе фара может стать в распор. Для этой операции понадобится помощник.
На вытащенной фаре выкручиваем три самореза
Теперь мы получили доступ непосредственно к лампочке

Выкручиваем старую лампу и закручиваем на ее место новую.
Поменяв лампочку, сборку задней части машины осуществляем в обратном порядке согласно снятию.
Нажимаем на педаль тормоза и проверяем работу стоп-сигнала.

Таким образом, заменить лампочку стоп-сигнала не составляет труда. Если замену выполнить собственными илами, можно сэкономить время и деньги на СТО.

Варианты тюнинга осветительных приборов

Самыми распространенными вариантами тюнинга осветительных изделий «Лады» считаются:

• тонировка;
• установка дополнительного стоп-сигнала.

Тонировка фонарей автомобиля происходит посредством окрашивания или перетягивания пленкой. Более популярным среди водителей является второй способ, потому что пленка не так сильно снижает силу освещения. К тому же обтянуть фонарь пленкой можно быстрее и качественнее обычного окрашивания.

Тонированная задняя фара

Для процесса окрашивания вам понадобится:

• фен (бытовой или промышленный);
• скребок из пластмассы;
• чистые лоскуты ткани;
• пленка из винила (хватит 1 квадратного метра);
• канцелярский нож;
• распылитель для воды.

После этого нужно очистить комплектующие от загрязнений, распылить воду (если это указано в инструкции к пленке) и наложить винил. Чтобы придать ему необходимую форму, нагрейте его феном, а после этого разгладьте скребком, удалив лишнюю воду. Обрежьте пленку ножом и подождите ее высыхания. Весь процесс не займет больше часа. Помните, что нанесение краски или пленки скажется на яркости вашего освещения, так что, возможно, вам потребуется поставить более яркие лампочки.

Пример покраски фонарей на ВАЗ 2109

Нередко для повышения безопасности на дороге водители «Лады» принимают решение установить дополнительный стоп-сигнал сзади. Для этого вам пригодится:

• нож или напильник;
• ключ на 8;
• лента светодиодов;
• клей;
• паяльник;
• проводка;
• герметичное вещество.

После этого разберите катафот: срежьте слой герметика острым ножом и зачистите края напильником. Далее возьмите ленту со светодиодами, разрежьте ее на части и посадите на клей внутри катафота. Провода, отходящие от ленты, соедините с системой освещения при помощи паяльника. После установки проверьте правильность подключения, включив стоп-сигналы. Если вы все сделали правильно, соберите катафот, используя герметичное вещество. Проводку, отходящую от лент, высуньте через резину в корпусе катафота. Подождите высыхания герметика. Проложите проводку к левой (правой) части авто, в зависимости от места установки первого катафота. Проведите провода в багажное отделение, предварительно убрав заглушку. После этого выполните подключение стоп-сигнала к проводам фонаря, изолируйте проводку и проверьте работу.

Когда не работает лампа стоп-сигнала?

Прежде всего, это случай, когда стоп-сигнал перегорает, причем происходит подобный инцидент в самое неподходящее время, да и без особых на то причин. Иногда он может работать, но недостаточно корректно, то есть, если он выполняет две функции – габаритных огней и стоп-сигналов, первая функция выполняется отменно, а вторая вообще не работает. Также лампы могут мигать, что свидетельствует о плохом контакте.

Но есть и еще один случай, когда можно поменять даже работающие лампы стоп-сигналов. Если в вашем «железном коне» стоит простая лампа накаливания, но вы желаете большего результата и меняете ее на современные светодиодные огни. Для чего это делается в автомобильных фарах? Все очень просто, последние элементы пользуются рядом преимуществ по сравнению с первыми. К ним относятся:

• лучшие показатели удельной светоотдачи;
• время наработки составляет около 100 тысяч часов (у лампы накаливания – 2 тысячи);
• мгновенное разгорание (70 наносекунд) дает дополнительное мгновение водителю авто, движущегося сзади, для экстренного торможения либо другого маневра;
• лучшие эксплуатационные свойства, так как в основном лампы накаливания перестают работать не из-за того, что перегорела спираль, а из-за вибрации, которой на наших дорогах никак не избежать.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

• открываем багажник;
• осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;

Лампочка задних габаритов и стопа

• немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
• устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Замена лампы дополнительного стоп-сигнала

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

В” кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели

Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху

Покупаем качественную лампочку для противотуманки

Чтобы купить хорошую лампочку, достаточно обратиться в магазин с профессиональным консультантом. Здесь вам подскажут, какие производители максимально надежные, в каких моделях ламп присутствует достаточная яркость для вашей модели авто. Конструкция противотуманных фар также определяет тип необходимого элемента света. Некоторые варианты хороших и надежных ламп просто не влезут в вашу фару из-за слишком длинной формы. Существуют также варианты по типам лампочек — можно купить галогеновые, светодиодные или ксеноновые лампы для противотуманок. На выбор влияют такие факторы:

если замена происходит в одной фаре, следует обратить внимание на тип и яркость лампы во второй противотуманке;
необходимо соблюдать мощность, которая является ограничением производителя конкретной фары;
также стоит приобрести элемент освещения именно той формы, которая необходима для нормальной установки;
необходимо удостовериться, что тепловая активность лампы не разрушит фару и окружающие ее элементы;
при покупке лампы для оригинальной заводской фары лучше всего купить официальный элемент освещения от производителя;
переплата в покупке элементов света обычно окупается сторицей, лампа и служить будет дольше, и качество ее работы вас не огорчит.

Все говорит о том, что лучше покупать дорогое оборудование, которое будет работать функционально и долго. Многие считают, что отличной возможностью станет смена заводских настроек и установка более функциональной светодиодной лампы или ксенонового элемента освещения. Далеко не для всех противотуманных фар такое решение подходит. Потому перед выполнением данной задачи лучше всего посоветоваться со специалистом, который сможет оценить конструкцию и требования ваших противотуманок.

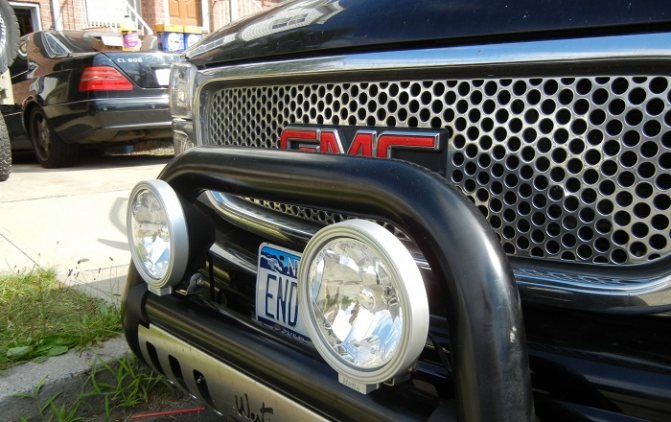

Возможно, лучше заменить сразу всю противотуманную фару?

В некоторых случаях замена лампочки может оказаться процессом бесполезным. Если в вашем авто противотуманная фара постоянно перестает работать после замены элемента освещения, не стоит тратить время и деньги на регулярную замену лампочек. Скорее всего, проблема в самой фаре, в плохих соединениях или неподходящих условиях работы для лампочки. В таком случае может быть проще купить полностью новые фары высокого качества, чтобы устранить постоянное перегорание. Так вы получите явные выгоды для вашего автомобиля:

• решение проблемы с перегоранием лампочки, которые связаны с неполадками в конструкции фары;
• получение новых отражателей, которые выглядят отлично и хорошо выполняют свою работу;
• более яркий свет фар, благодаря чистым стеклам, а также улучшение эффективности работы света при тумане;
• возможность установки таких элементов освещения, которые вам больше всего нравятся на практике;
• достаточно простая замена фар, которая не слишком отличается от замены одной лишь лампочки в противотуманке.

Процесс замены полностью фары достаточно прост, он не потребует больше усилий чем замена лампочки. Зато, пока фары еще не установлены, у вас появляется возможность поставить любые лампы в конструкцию. Покупка новых фар может решить ряд проблем, которые присутствуют в вашем автомобиле. К примеру, регулярное перегорание лампы противотуманки может свидетельствовать о плохих контактах. Но здесь также придется проверить и клемму, к которой выполняется подключение фары. Часто проблемы вызваны плохой проводкой. Смотрите видео о непосредственной замене лампы в противотуманной фаре Рено Логан разных поколений:

Процесс замены

С лампочками разобрались, нужные куплены, можно приниматься за замену, которая в автомобилях с разными кузовами несколько отличается.

В кузове седан

В этом автомобиле, как я указывал выше, есть основные (по бортам) и дополнительный (за задним стеклом в салоне) указатели торможения. В основных используются по одной лампе с каждого борта, в дополнительном установлены пять миниатюрных лампочек W5W. Начнем с бортовых.

Замена лампочек в основных фонарях

Для работы нам понадобятся:

1. Две лампы P21W.
2. Умелые руки.
3. Аккуратность.

Открываем багажник и находим две поворотные клипсы крепления задней крышки осветительного прибора. На фото ниже показана верхняя.

Поворачиваем клипсы и снимаем их. Теперь можно снять и заднюю крышку.

Снятая крышка на ФФ2 с кузовом Седан

Заглядываем внутрь и видим два фиксатора, которые я обвел кривыми красными кружками.

Фиксаторы крепления

Отжимаем фиксаторы и вынимаем осветительный прибор в салон. При этом провода питания можно не отсоединять.

Важно! Снимая фонарь, необходимо соблюдать осторожность, поскольку фиксаторы легко обломить, но сложно отремонтировать. Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

Перед нами четыре лампочки, назначение которых я перечислил начиная с верхней:

• сигнал торможения;
• задний ход;
• сигнал поворота (желтая);
• габаритный свет.

Получается, что нам нужна верхняя, которую я указал стрелкой.

Слегка утапливаем лампу и поворачиваем ее против часовой стрелки. На место сгоревшей устанавливаем новую – так же нажимаем и поворачиваем, но уже по часовой стрелке. Монтируем на место фонарь, проследив, чтобы защелки сработали, ставим крышку и фиксируем клипсами. Проделываем аналогичную операцию на другом фонаре.

Замена лампочек в дополнительном стоп-сигнале

Дополнительный фонарь стоп-сигнала в Форд Фокус 2 с кузовом Седан установлен в салоне в верхней части заднего стекла и закрыт кожухом. Прежде всего снимаем кожух. Для этого поддеваем его пальцами, начиная снизу, и срываем с защелок.

Получаем доступ к фонарю. Он крепится при помощи двух защелок, расположенных по бокам. Отжимаем их и снимаем стоп-сигнал.

Теперь нужно снять защитное стекло. Оно крепится при помощи боковых защелок, которые отжимаем небольшой плоской отверткой. Стекло снято.

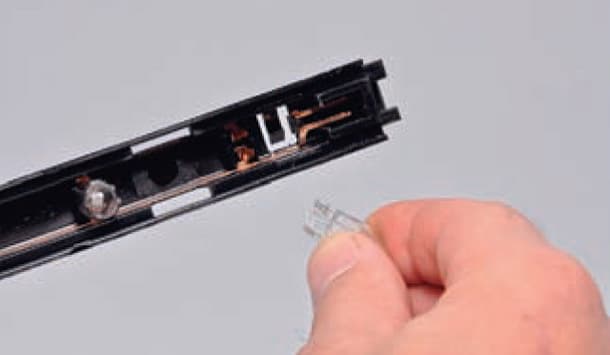

Перед нами 5 лампочек типа W5W, которые снимаются простым выдергиванием. Снимаем сгоревшие и на их место ставим новые.

Устанавливаем на место защитное стекло, проследив, чтобы оно защелкнулось, подключаем колодку питания, если она снималась. Осталось поместить осветительный прибор на его штатное место и закрыть декоративным колпаком.

Хэтчбек и Универсал

Для замены ламп указателя торможения на Ford Focus II Универсал и Хетчбек понадобятся:

1. Крестообразная отвертка.
2. Лампы P21/5W с красной колбой.

Открываем дверь багажника. При помощи отвертки отворачиваем два самореза.

Демонтаж заднего фонаря на Форд Фокус 2 Хетчбек и Универсал

Аккуратно тянем фонарь на себя, выводя из зацепления сначала верхний, потом нижний фиксаторы.

Перед нами патрон лампы стоп-сигнала. Поворачиваем его против часовой стрелки и вынимаем из гнезда вместе с лампой. Лампу слегка утапливаем и тоже поворачиваем против часовой стрелки. Теперь она легко вынимается. Ставим на ее место новую, утапливаем и поворачиваем по часовой стрелке. Устанавливаем на место патрон, монтируем осветительный прибор и фиксируем его саморезами.

Стоп-сигналы не работают — чем это опасно

Это серьезная поломка, которая может привести к возникновению проблем с безопасностью вождения, поскольку теперь другие автомобилисты, находящиеся в дорожном потоке позади вас, не будут информированными о торможении вашего транспортного средства. В результате дистанция между автомобилями будет нарушена, что небезопасно.

Подробную инструкцию установки вы сможете найти здесь. Также вас может заинтересовать статья о замене щеток генератора.

Если случится аварийная ситуация, то виновником, скорее всего, станет владелец автомобиля с нерабочим стоп-сигналом. В качестве доказательства представители дорожной инспекции используют записи с видеорегистратора, которым оснащены практически все современные автомобили.

К каким последствиям это может привести

Стоп-сигналы, поворотники и габаритные огни очень важны, ведь они позволяют обезопасить движение транспортных средств по перегруженным трассам. Благодаря им другие автомобилисты могут на расстоянии определить форму и размеры транспортного средства, а также выявить маневры, которые вы планируете осуществить.

А ведь исправить ситуацию с неисправным стоп-сигналом достаточно просто и чаще всего это можно сделать без помощи специалистов. Главное – определить причину неисправности.

В каких случаях требуется замена лампы стопа?

Источник освещения может либо полностью перегореть, либо работать некорректно

В любом случае, при таких ситуациях устройство не может выполнять свою первостепенную функцию, неважно, вовсе лампа не горит или мигает. При мигании следует проверить контакт подключения источника освещения к электросети авто — возможно, он окислился или повредился

Перед тем, как заняться покупкой новых устройств, необходимо удостовериться в том, что проблема неработоспособности лампочки связана именно с ней.

По каким причинам стоп-сигналы могут не работать:

• перегорел предохранительный элемент или окислился контакт в его гнезде подключения;
• вышел из строя сам источник освещения;
• случились неполадки в работе механизма активации задней оптики;
• произошло окисление контактов непосредственно в разъеме, в которых устанавливается лампа;
• произошло повреждение или обрыв электроцепи подключения.

В данном случае рассмотрим ситуацию, когда проблема заключается в источнике освещения — для того, чтобы поменять устройство, нужно удостовериться в том, что проблема в нем. Вам потребуется извлечь лампу ил посадочного места, после чего установить вместо нее источник освещения от поворотных огней или габаритов. В том случае, если в результате замены вы обнаружили, что стоп-сигналы работают, то, разумеется, причина кроется в самом устройстве. Если же стопы не горят, то нужно проверять предохранители, контакты и проводку.

Следует отметить, что в некоторых транспортных средствах, когда перегорает лампа в одном стопе, перестает работать и другой стоп-сигнал. Учтите это при диагностике. Также необходимость замены источников освещения может быть обусловлена выполнением тюнинга машины. Изначально в стоп-сигналы устанавливаются традиционные лампы накаливания, а при тюнинге автовладелец может заменить их на двухконтактные диодные изделия.

Почему автолюбители выбирают именно диоды:

• из-за их более высокого срока службы, составляющего около ста тысяч часов, в то время как обычные устройства работают около двух тысяч ч;
• диоды обладают более улучшенными характеристиками светоотдачи;
• такие изделия загораются мгновенно, менее чем за 1 секунду, что в целом позволяет увеличить время реагирования для автолюбителя, едущего позади вас;
• эксплуатационные качества диодных элементов более высокие в результате применения улучшенной конструкции (автор видео — Вячеслав Игоревич).

Смена ламп стоп-сигналов и габаритов местами

С выходом рестайлинга Приоры 2, в ней изменилось большое количество деталей. Особенно заметы задние фонари они стали светодиодными. Теперь габариты стали снизу, что внешне придает более широкий вид автомобилю в темноте. Чтобы добиться такого эффекта, совсем не обязательно покупать и устанавливать светодиодные фонари.

Для этого достаточно лишь поменять местами подсветку с верхней позиции и нижней. Задний ход и повороты не трогаем!

После такой замены стопы при нажатии на педаль тормоза будут загораться там, где раньше была подсветка габаритов и противотуманных фар. А габариты и задние ПТФ будут светиться снизу фонаря.

Какие могут присутствовать неисправности?

Не рекомендуется продолжать передвигаться в автомобиле, у которого перестал загораться стоп-сигнальный элемент оптики. Данная поломка может спровоцировать опасную ситуацию на дроге. Работоспособность осветительных устройств требует периодической проверки и в случае выявления неисправностей понадобится безотлагательное их устранение.

В числе наиболее часто встречающихся поломок можно выделить следующие.

1. Перестал подавать признаки свечения один из фонарей торможения.
2. Оба элемента не загораются во время активации педали тормоза.
3. Не функционирует дополнительная лампа стоп-сигнала.

Ввиду принадлежности указанных элементов к бортовой автомобильной сети, первым действием будет проверка ее состояния. Проверяем целостность предохранителя с маркировкой F3, которому вменена функция обеспечивать электропитанием лампы торможения. Данная плавкая вставка располагается в блоке, находящемся в салоне в левой части передней панели Рено Логан. Мощность, выдерживаемая предохранительным элементом, заявлена на уровне 10 Ампер. В виде косвенного подтверждения выхода вставки из строя служит отсутствие работоспособности обоих фонарей. Проверка проста – достаточно заменить подозреваемый предохранитель на заведомо исправный элемент. Также в альтернативном варианте можно воспользоваться мульти-тестером для контроля целостности цепи.

Если указанные действия не ознаменовались результатом, тогда продолжением поиска неисправности будет исследование подводящей кабельной сети на предмет обрыва. В числе приоритетных мест для повышенного внимания состоят участки изгибов проводки.

Продолжаем поиск. Рассматриваем выключатель в цепи ламп стоп-сигналов. Данный узел расположился в педальном модуле и закреплен посредством кронштейна. Для обеспечения удобного контроля этот элемент рекомендуется демонтировать. Осуществить это можно по следующему алгоритму:

• отключаем клемму от АКБ, поскольку схема этого участка борт-сети находится под непрерывной подачей напряжения;
• отсоединяем подводящий проводной разъем;
• для извлечения элемента из посадочного гнезда поворачиваем его на 90-градусный угол и, применив незначительное ручное усилие, тянем на себя. Через пару секунд конструкция будет в ваших руках.

Для проверки датчика замеряем с помощью тестера его сопротивление. Можно подключить новый аналог. Для измерения подключаем выводы тестирующего прибора к контактам датчика и одновременно осуществляем несколько периодических нажатий на его шток. Если прибором регистрируется неисправность, тогда обязательно требуется замена лампы дополнительного стоп сигнала.

Когда датчик оказывается исправным и в этом факте убедился проверяющий, то дальнейшей мерой будет проверка подачи электропитания к данному элементу через примыкающий участок борт-сети Рено Логан. Для реализации данного действия возвращаем клемму на вывод АКБ и замеряем посредством тестера присутствие напряжения на выводах датчика. Если подача напряжения имеет место, переходим к непосредственной проверке самих ламп. Установка датчика на прежнее место такая же элементарная процедура, как и снятие. Каким же образом осуществляется замена лампы дополнительного стоп сигнала?

Инструкция по замене

Перед тем как поменять негодную лампочку в противотуманной фаре, нужно понять, как до нее добраться. Конструкция световых приборов, встроенных в бампер, встречается разная и зависит от марки авто. Есть 2 способа доступа к устройствам освещения:

• со стороны колесной арки;
• путем снятия оптического блока.

Первый способ применяется при разборке фар автомобилей ВАЗ и других марок иностранного производства с похожей конструкцией. Для удобства разборки стоит поставить машину на смотровую канаву, хотя можно обойтись и без нее. Алгоритм ведения работ следующий:

1. Зафиксировать авто и снять переднее колесо со стороны неисправного прибора.
2. Открутить саморезы, удерживающие пластиковый подкрылок, и снять его с машины. В некоторых моделях авто брызговик целиком снимать не нужно, достаточно отогнуть в сторону.
3. Отодвинуть резиновый пыльник, защищающий разъем.
4. Нажав на соответствующий выступ, отсоединить колодку с проводами.
5. Повернув сгоревшую лампу против часовой стрелки, вытащить ее из блока.
6. Вставить новый элемент, закрепить его и произвести сборку.

В процессе замены старайтесь не прикасаться к колбе лампочки, поскольку потожировые отпечатки снижают срок службы детали. Если так случилось, протрите стеклянную колбу сухой чистой ветошью. Перед сборкой узла проверьте работоспособность освещения, включив противотуманные фары.

Не во всех иномарках удается добраться до «противотуманок» со стороны колеса. Вопрос, как заменить перегоревшие лампочки при подобном раскладе, решается путем снятия противотуманных фар целиком. Потребуется смотровая яма, откуда удобнее откручивать оптический блок. При необходимости придется снять мешающие детали — нижний фартук либо передний обвес.

Открученную фару извлеките из бампера с наружной стороны и отсоедините разъем. Поворотом против часовой стрелки из блока вытащите колодку (так делается на автомобилях Nissan), под ней находятся пружинные фиксаторы. Их следует разблокировать и вытащить лампу. Поставив новый элемент и проверив его работу включением фар, поставьте блок и остальные детали на свои места.
