Не работает подсветка приборов ваз 2107 инжектор

Расширение функционала

ВАЗ-2107 оснащен минимумом приборов, и потому монтаж новых позволит существенно увеличить информативность панели. Чаще всего добавочно ставят:

• датчики освещенности и температуры;
• индикатор расхода горючего на километр;
• ЭБУ;
• телевизор и пр.

Под них вырезаются дополнительные отверстия. Требуется также установить проводку и внести изменения в конструкцию машины (в частности снабдить его отсутствующими датчиками).

Схемы панели приборов

Схема электрическая работы приборов в комбинации с рабочими элементами

Итак, схема работы приборов, расположенных на основной панели в салоне, включает в себя такие элементы и комбинации:

1. указатель наличия моторного масла в двигателе;
2. датчик показания температуры охладителя;
3. блок монтажный коммутационный;
4. датчик топлива;
5. комбинации поворотов;
6. показатель количества топлива в баке;
7. тахометр;
8. показатель температуры охладителя;
9. выключение зажигания;
10. реле зажигания;

Схема показывает взаимосвязь датчиков на панели приборов с основными элементами, которые выполняют непосредственно основную работу. Указатели только считывают информацию с рабочих устройств и отображают ее в понятной форме для человеческого восприятия.

Схема панели приборов автомобиля ВАЗ-2107

Вышеприведенная схема дает четко понять о точном расположении на торпеде приборов, которые являются важными элементами в управлении автомобилем ВАЗ 2107.

1	Рычаг, предназначенный для переключения режимов стеклоочистителя и омывателя
2	Кнопка подачи звуковой сигнализации
3	Рычаг управления световой сигнализацией поворотов
4	Переключатель света фар (дальний, ближний)
5	Элементы подачи в салон свежего или теплого воздуха
6	Гидравлическая корректировка положения передних фар
7	Рычаг, предназначенный для открытия капота
8	Розетка для питания в 12В
9	Выключение зажигания
10	Включение световой аварийной сигнализации
11	Сцепление
12	Тормоз
13	Переключатель отопителя
14	Кнопка переключения освещения панели приборов
15	Газ/акселератор
16	Штатная магнитола
17	Панелька переключателей (наружный свет, вентилятор печки, обогрев заднего стекла)
18	Ручной или стояночный тормоз
19	Лампа, показывающая, что ремни безопасности не пристегнуты
20	Резерв
21	Переключатель скоростей передачи
22	Встроенные механические часы
23	Прикуриватель с дополнительной розеткой 12В
24	Лампа, показывающая работу обогрева заднего стекла
25	Сигнальная лампа, показывающая наличие тормозной жидкости
26	Встроенная пепельница
27	Ящик для вещей
28	Полочка для инструментов и вещей
30	Подсос или ручной газ
35	Комбинации приборов

Руководствуясь вышеизложенной информацией, можно сказать, что автомобиль ВАЗ 2107 имеет в своем наборе практически все элементы, необходимые для контроля движения транспортного средства

Важно следить за работой каждого устройства, если какой-либо из них не функционирует, то эксплуатация авто запрещена до момента исправления неполадки

• https://avtoyoutubb.ru/kak-snyat-panel-priborov-na-vaz-2107.php
• https://7vaz.ru/tjuning/tjuning-paneli-priborov-vaz-2107.html
• https://vagflash.ru/lada/kak-snyat-torpedu-na-vaz-2107-inzhektor-karbyurator-svoimi-rukami.html
• https://ladafakt.ru/kakuyu-torpedu-mozhno-postavit-na-vaz-2107.html
• http://expertVAZ.ru/2107/kakuyu-panel-postavit.html
• http://AutoFlit.ru/1673-kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta.html
• https://avto-idea.ru/remont/kakaya-torpeda-podoydet-na-vaz-2107-kogda-hochetsya-komforta/
• https://tnvd-auto.ru/zapchasti/kakaya-torpeda-podhodit-na-vaz-2107.html
• https://bumper.guru/klassicheskie-modeli-vaz/tyuning/tyuning-salona-vaz-2107.html
• https://semerkavaz.ru/tyunig/tyuning-pribornojj-paneli-vaz-2107/
• https://remam.ru/tune/tyuning-torpedo-paneli-priborov-vaz-2107.html
• https://ladaautos.ru/vaz-2107/kak-sdelat-tyuning-paneli-priborov-vaz-2107-svoimi-rukami.html
• https://scart-avto.ru/avtogarazh/tyuning-torpedo-i-paneli-priborov-vaz-2107-svoimi/

Панель приборов ВАЗ 2107

Панель приборов предназначена для удобства управления автомобилем, поэтому она должна быть лёгкой в обращении и оперативно обеспечивать водителя всей необходимой информацией. Это прежде всего:

• состояние систем, отвечающих за безопасную езду (тормоза, подушки безопасности и др.);
• характеристики движения (скорость, расход топлива);
• дополнительные сведения (время, температура, остаток бензина и т. д.).

Приборная панель ВАЗ 2107: описание и фото

Штатная приборная панель ВАЗ 2107 довольно лаконична и даёт водителю только самую основную информацию о машине и характеристиках её движения.

Штатная приборная панель ВАЗ 2107 имеет ограниченное количество приборов и индикаторов и отличается довольно слабой подсветкой

Щиток приборов ВАЗ 2107 включает:

• 7 лампочек-индикаторов;
• 6 стрелочных показателей;
• 2 цифровых показателя.

На панели расположены следующие приборы:

1. Вольтметр — индикатор напряжения в бортовой сети автомобиля.
2. Спидометр — указатель скорости движения.
3. Одометр — счётчик общего пробега автомобиля.
4. Тахометр. Указывает частоту вращения коленчатого вала (обороты двигателя).
5. Указатель температуры охлаждающей жидкости.
6. Эконометр. Помогает подобрать наиболее экономичный по расходу топлива режим работы.
7. Блок контрольных ламп:
   • включения указателей поворота;
   • неисправности системы управления двигателем;
   • низкого заряда аккумуляторной батареи;
   • включения габаритного света;
   • включения дальнего света фар;
   • недостаточного давления масла;
   • включения стояночного тормоза;
8. Суточный счётчик пройденного пути.
9. Контрольная лампа резерва топлива.

10. Указатель уровня топлива.

Установка приборной панели на ВАЗ 2107 от другого автомобиля

Если возникло желание или необходимость заменить приборную панель «семёрки», есть несколько путей:

• приобрести новую, более современную приборную панель. Это довольно дорогостоящее удовольствие, к примеру, панель «Феррум» с бортовым компьютером стоит около 23 тысяч рублей;
• обновить «приборку», заменив наклейки и стрелки;
• установить щиток приборов от другой машины.

Приняв решение выбрать и установить на ВАЗ 2107 торпеду от другой модели, нужно учесть, что приборная панель каждого автомобиля имеет свою конфигурацию. Для её монтажа придётся дополнительно произвести работы по подгонке размеров и формы.

Приборная панель от другой модели ВАЗ

Наиболее простой заменой будет панель от ВАЗ 2110. Проблем с выполнением работы не отмечается, а выглядит получившийся результат намного интереснее. Не возникнет осложнений и с электропроводкой: провода практически идентичны и подключаются аналогично.

Приборная панель от ВАЗ 2110 выглядит гораздо более современно и представительно

Приборная панель от «Газели»

На «семёрку» можно установить приборную панель от «Газели». Это более сложный вариант, она сильно отличается габаритами и формой. Кроме того, для подключения проводов понадобятся переходники, так как электрические схемы тоже очень разные.

Для установки на «семёрку» приборной панели от «Газели» потребуется серьёзная переделка

Приборная панель от иномарки

Наиболее сложный, но эффектный вариант — установка приборки от других иностранных моделей авто. Здесь необходимо учитывать соответствие приборов «семёрки» и выбранной иномарки. Вероятнее всего, что подобный набор индикаторов приборной панели встретится в моделях, выпускаемых в конце 1980-х — начале 1990-х годов.

Для ВАЗ 2107 необходимо подбирать торпеду с такими же приборами и индикаторами, как на штатной панели

Какие Лампочки В Приборной Панели Ваз 2107

Как исправить подсветку приборной панели панель

на ВАЗ 2107?

Одна из неисправностей, которая напрямую не влияет на работу автомобиля, но доставляет массу проблем водителю. подсветка инструмент Панель ВАЗ 2107 не работает. В течение дня проблема невидима, но в темноте отсутствие освещения затрудняет управление вашим ВАЗ 2107. Из-за этой неисправности невозможно увидеть показания основных приборов: тахометра, спидометра, экономичного индикатора , индикаторы уровня топлива, уровень заряда, температура охлаждающей жидкости.

Причина для подсветки приборная доска ВАЗ 2107 выключен, скорее всего, выход лампы накаливания. Поэтому, чтобы это исправить, вам нужно будет заменить поврежденные светильники новыми. Задача проста, требует минимум инструментов и навыков. Однако, чтобы получить доступ к лампочкам, вам нужно будет снять всю приборную панель. Вооружившись плоской отверткой Phillips, вы можете начать работу, удалив положительный заряд батареи.

Сначала снимите пластиковые ручки с рычагов управления отопителем и демпфера заслонки и выкрутите гайку регулятора возврата счетчика дня, чтобы они не мешали панели приборов ВАЗ 2107.

Затем вам нужно использовать крестовую отвертку, чтобы открутить винт, спрятанный за вилкой рядом с вышеуказанными рычагами. Панель инструментов освобождена, осталось несколько простых шагов, чтобы полностью удалить и продолжить ремонт:

• Снимите гайку троса спидометра;
• Отсоединить шланг от измерителя мощности;
• Отсоедините три электрических разъема.

В этом видео я покажу, как изменить лампочки

впанель Светодиодные технологии! Болезнь в классике.

замена лампочки ваза приборная панель 2107

Описание

Затем снимите приборную панель ВАЗ. 2107 и начать замену ламп накаливания. Здесь все просто, мы удаляем сгоревшие и устанавливаем новые.

Таким образом, ВАЗ 2107 заменяет подсветку и контрольные лампы. Их расположение показано на следующем рисунке.

Здесь цифра 2 обозначает подсветку приборная доска. Другие лампы контролируются:

1. Уровень топлива;
2. Указатели поворота;
3. Системы управления двигателем;
4. Включить фары для парковки;
5. Давление моторного масла;
6. Активация ручного тормоза;
7. Дальний привод;
8. Заряд батареи.

Стоит отметить, что многие автомобилисты, дойдя до приборной панели ВАЗ 2107, не беспокоятся о банальном ремонте и регулировке освещения. Для этого установите светодиоды правильного размера вместо обычных лампочек. Благодаря этому обновлению освещение работает более эффективно. Все, что вам нужно сделать, это выбрать правильный резистор (резистор), который идет последовательно со светодиодами. Вы также можете прикрепить стильные весы на своем устройстве вместо скучного стандарта. Еще одна реализация светодиодного освещения заключается в установке осветительных элементов не в обычных местах, а по периметру панели. Этот метод требует значительных материальных затрат, но результат более эффективен.

Сборка панели приборов производится в обратном порядке:

• Подсоедините электрические разъемы, шланги экономайзера, трос спидометра;
• Поместите панель в исходное положение;
• Закрепите его с помощью отвертки и вставьте заглушку на место.
• Установите ручку на место и закрепите ручку, чтобы сбросить счетчик суточного потребления.

В результате работы светильников работа может считаться выполненной.

Post Views: 3

Как организуется подсветка стрелок

Очень часто в автомобиле нужна именно подсветка стрелок приборной панели.

Подсветка стрелки прибора

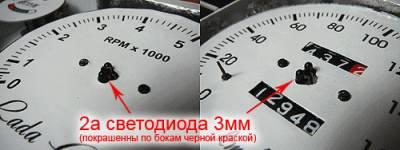

В ситуации, когда необходимо установить диодное освещение стрелок на приборной панели необходимо проделать следующие манипуляции:

• проводим зачистку краски стрелки с трех сторон. Зачистка краски проводится снизу стрелки и по ее бокам;
• после этого зачищенные поверхности следует закрасить канцелярским белым штрихом или белым лаком для ногтей. Также можно использовать и обычную белую краску, но с ней будет немного больше возни;

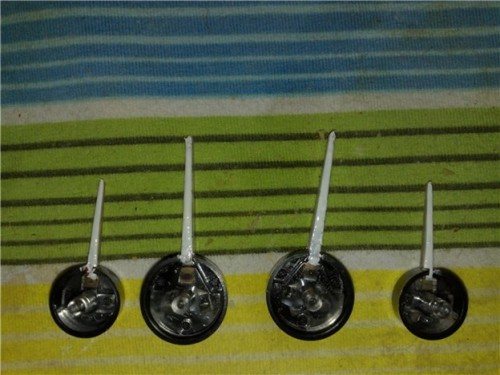

Закрашенные стрелки спидометра

• после этого берем три светодиода. Их нужно спаять между собой последовательно;
• спаянные светодиоды следует поместить в приборную панель. В ней предварительно нужно просверлить отверстия для установки диодов и маскировки проводов.

Двигатели ВАЗ 2107

ВАЗ 2107 комплектовался несколькими двигателями (для России и СССР), это:

двигатель ВАЗ 2103 (8-ми кл., 1500 см3, 71 л.с., карбюратор) двигатель ВАЗ 2105 (8-ми кл., 1300 см3, 64 л.с., карбюратор, ременной привод ГРМ) двигатель ВАЗ 2106 (8-ми кл., 1600 см3, 79 л.с., карбюратор) двигатель ВАЗ 2104 (8-ми кл., 1500 см5, 68 л.с., центральный впрыск) двигатель ВАЗ 21067 (8-ми кл., 1600 см3, 74 л.с., распределённый впрыск) двигатель РПД (роторный, 1300 см3, 140 л.с.)

Диаметр и ход поршня:

— для 1300 = 79 мм х 66 мм — для 1500 = 76 мм х 80 мм — для 1600 = 79 мм х 80 мм — для 1700 = 82 мм х 80 мм

Степень сжатия для всех двигателей — 8,5 Порядок работы цилиндров: 1-3-4-2

Для карбюраторных ВАЗ 2107 использовались карбюраторы ДААЗ 2107-1107010 и их модификации. В качестве топлива используется бензин А-92.

Инжектор под нормы Евро-3 уже расчитан на бензин А-95.Свечи для ВАЗ 2107:

— для карбюраторных двигателей — А17ДВР или А17ДВ-10; — для инжектора — А17ДВРМ.

Масло для ВАЗ 2107:

Для всех двигателей классики оптимальный выбор — полусинтетика 5W40. Если в вашем регионе сильные морозы, и большую часть времени ниже минус 30, то выбор 0W40 Если же у вас морозы не сильные, а лето жаркое, то масло лучше 10W40.

Замена масла призводится 1 раз в 10.000 км

Схема приборной панели

Для того, чтобы иметь полную информацию о состоянии машины, нужно разбираться в схеме панели приборов, правда, для автомобилей с инжектором она имеет отличия.

Ниже дается описание элементов щитка приборов:

1 — зарядка аккумуляторной батареи;
2 — спидометр;
3 — одометр — счетчик пробега автомобиля;
4 – тахометр;
5 — датчик температуры охлаждающей жидкости;
6 — ECON– указатель экономного расхода топлива;
7 — комбинация приборов, включающая контрольные лампочки: включение правого и левого поворота, неисправность в системе силового агрегата, лампочка зарядки АКБ, включение габаритных огней, включение дальнего света, датчик давления масла, включен ручной тормоз;
8 — суточный пробег автомобиля;
9 — лампочка резерва топлива;
10 — в бензобаке.

1. Клавиша выключения внешнего освещения.
2. Клавиша выключения обогрева заднего стекла.
3. Клавиша включения противотуманного света при включенном ближнем свете фар.
4. Переключатель скорости вращения вентилятора отопителя.

Задние фонари

Переходим на корму автомобиля. Со стороны багажника есть винты, которые фиксируют защитный кожух.

1. Откручиваем их и снимаем пластмассовую крышку фонарей
2. Снимаем штекер питания и ослабляем пальцами пластиковые держатели платы. Для замены достаточно ослабить фиксаторы платы, чтобы вынуть ее из корпуса фонаря
3. Вынимаем ее из блока задней фары

На печатной плате находятся все лампы. Чтобы их заменить, нужно провернуть на четверть оборота и вытащить из патрона. Меняем перегоревшие. Собираем фонарь в обратной последовательности.

Видео, замена лампочек задних фонарей на Жигули 2105-07:

Тюнинг приборной панели и торпедо Ваз 2107

Тюнинг приборной панели ВАЗ 2107 автовладельцы зачастую делают своими руками. Приборная панель и торпеда ВАЗ 2107 — первое, что бросается в глаза при посадке в салон. Именно они определяют визуальное восприятие автомобиля.

Разнообразные способы доработки и улучшения эксплуатационных и эстетических качеств торпедо и приборной панели используются как по отдельности, так и комбинированно. Обычно производятся такие доработки стандартных элементов:

1. Установка регулируемой светодиодной подсветки приборной панели. В результате можно добиться не только более качественного освещения панели, но и заставить ее светиться необычным цветом, чтобы подчеркнуть индивидуальность автомобиля.
2. Установка светодиодной подсветки стрелок приборов. Это не сложная, но достаточно трудоемкая работа. Но результат того стоит.
3. Замена шкалы и стрелок приборов на более красивые. Для этой цели можно приобрести готовые детали или изготовить (нарисовать) самому.
4. Установка готовой тюнингованной панели приборов или торпедо и панели приборов с другого автомобиля.
5. Обшивка стандартной торпеды ВАЗ 2107 тканью или карбоном. Кроме яркого оригинального вида, такая модернизация позволяет омолодить старые, пострадавшие от времени, элементы салона (обтянуть тканью или карбоном можно также дверную обшивку, заднюю полку, консоль).

Организация подсветки кнопок управления печкой

Второй по популярности ситуацией в организации освещения приборной доски в автомобиле является подсветка кнопок управление печкой.

Кнопки управления печкой

Отражатель из фольги

Организация подсветки кнопок консоли, предназначенных для управление печкой осуществляется следующим образом:

• вначале снимаем ручки, а также стекло с блока управления;
• делаем из фольги отражатель. Его нужно будет закрепить под снятым стеклом;
• затем аккуратно откручиваем у консоли нижнюю часть. Под ней и будет располагаться патрон со старым источником света, который подлежит замене;
• заменяем старую лампочку на светодиод;

Готовая подсветка консоли

Наиболее простым способом создания подсветки предполагает следующие манипуляции:

• достаем из консоли кнопку;
• разбираем ее на составляющие элементы;
• внутри такой кнопки должна находиться лампочка, которая меняется на светодиод;
• если есть необходимость, из кнопки можно извлечь светофильтр или скомбинировать его с новым свечением диода. В результате можно получить новый красивый и неповторимый оттенок.

Как видим, подсветка консоли, предназначенный для управления печкой в автомобиле осуществляется достаточно легко.

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
• обрыв сопротивления в панели, который обычно вызывается перегревом;
• плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

>

Другие неполадки, из-за которых не горит подсветка

Перегорание лампочек – самая распространенная, но не единственная причина, из-за которой отказывает подсветка приборной панели. Поэтому мы готовы предложить несколько вариантов решения данной проблемы:

• выход из строя регулятора яркости подсветки приборной панели. Данная деталь ломается довольно редко и требуется достаточно сложных работ по демонтажу и замене. Поэтому если вы уверены, что дело именно в ней, можно хотя бы временно перебросить на шину подсветки плюсовой провод с габаритных огней. Располагается регулятор с правой стороны от рулевого колеса рядом с гидравлическими корректорами оптики;
• сгорание предохранителей, отвечающих за защиту системы подсветки от перепадов напряжения и его внезапного повышения. Их потребуется заменить, так как восстановлению эти детали не подлежат;
• обрыв сопротивления в панели, который обычно вызывается перегревом;
• плохой контакт в месте подключения системы подсветки к бортовой сети.

Практически все неполадки, перечисленные выше, можно устранить своими силами. Если у вас имеется весь необходимый инструмент, а также опыт в демонтаже приборной панели, ремонт займет немного времени и не создаст каких-либо серьезных проблем.

Какие лампочки стоят на ВАЗ 2106-07

Блок фар:

Ближний и дальний свет. Тип H4, мощностью 60 и 55 Вт соответственно

Габариты. Тип T4W, мощность 4 Вт

Указатели поворотов. Тип P21W, 21 Вт.

Задние фонари:

Габаритный свет. T4W, 4 Вт,

Поворотник. P21W, 21 Вт,

Указатель включения заднего хода. P21W, 21 Вт,

Реклама:

Тормоза. P21W, 21 Вт,

Задняя противотуманка. P21W, 21 Вт.

Другие установленные лампы:

Указатель поворота, установленный на крыльях, свет в бардачке: Тип T4W, мощность 4 Вт.

Лампочки освещения номеров и салона: C5W, 5 Вт.

Advertisement

Прикуриватель, тахометр и спидометр (приборная панель), часы: T3W, 3 Вт.

Лампы включения габаритов, поворотников, дальнего света, низкого напряжения на АКБ, давления масла: T3W, 3 Вт. На некоторых модификациях встречается тип W1,2W, мощностью 1,2 Вт.

Указатель включения стояночного тормоза, низкий уровень тормозной жидкости, включение задних противотуманных огней, обогрев заднего стекла, открытия заслонки в карбюраторных моделях (подсос), сигнализация низкого уровня топлива: W1,2W, мощностью 1,2 Вт. В некоторых модификациях для уровня в бензобаке применяется лампа типа T3W, 3 Вт.

Ошибки управления блока двигателя (Check Engine) для инжекторных моделей: W1,2W, мощностью 1,2 Вт.

Зная, что установлено на наших Жигулях и где, перейдем к замене. Начнем с передней части автомобиля.

Рейтинг лучших ламп головного света для ВАЗ 2107

Главный вопрос, который необходимо решить при составлении рейтинга, по какому критерию отбирать приборы? Что значит лучше – ярче, долговечнее, дешевле? Поэтому прежде чем выбрать лучших из лучших, разобьем лампы на три категории:

• стандартные;
• с повышенной светоотдачей;
• с повышенным ресурсом.

А теперь составим таблицу рейтинга для каждой из категорий.

Лучшие лампы со стандартными характеристиками

Внешний вид	Наименование	Особенности	Рейтинг	Стоимость, руб	Где купить
	Osram Original H4	минимальный риск ослепления дальним светом, большой ресурс	7	150
	NARVA H4 STANDARD 48881	низкая стоимость, слабый “дальний”, стабильность параметров на протяжении всего срока службы	6	100
	Philips Crystal Vision H4	приличный “дальний”, слабый “ближний”, высокий ресурс, комфортная цветовая температура, высокая стоимость	5	950

Лучшие лампы с повышенной светоотдачей

Внешний вид	Наименование	Особенности	Рейтинг	Стоимость, руб	Где купить
	Osram Night Breaker Laser H4	отличное светораспределение, приличный ресурс по меркам “ярких” ламп, высокая стоимость	8	1 500
	Philips Vision Plus H4	умеренная цена, комфортная цветовая температура, высокая дальность	7	600
	Koito WhiteBeam III H4	хорошая яркость, белый свет, приличный ресурс, хорошее светораспределение, высокая стоимость	6	1 670
	Bosch Xenon Silver H4	Хорошее светораспределение, комфортная цветовая температура, низкий ресурс	5	1 100

Лучшие лампы с повышенным сроком службы

Внешний вид	Наименование	Особенности	Рейтинг	Стоимость, руб	Где купить
	Bosch Longlife Daytime H4	ресурс соответствует заявленному, сложно найти в продаже, низкая стоимость	8	260
	Philips LongLife EcoVision H4	хорошее светораспределение, хороший ресурс, желтоватый “ближний”	6	400
	Osram Ultra Life H4	низкая дальность, боятся скачков напряжения и тряски	2	500

Вот мы и познакомились практически со всеми лампами, установленными в автомобиле ВАЗ 2107. Теперь купить нужный тип осветительного прибора можно и без предварительной разборки фонарей.

Предыдущая
Автомобильные лампыКак заменить лампочку подсветки номерного знака Renault Logan
Следующая
Автомобильные лампыКак выбрать светодиодные лампы для автомобиля

Замена контрольных ламп и лампочек подсветки

Укладываем приборную панель ВАЗ 2103 на гладкую мягкую поверхность «лицом» вниз и видим лампочки подсветки и индикации (см. самое первое фото). Надеюсь, перед тем как снять приборную панель, ты выяснил, какие лампы сгорели и, пользуясь приведенными выше рекомендациями, приобрел новые нужного типа. Как я уже указывал выше, лампы подсветки могут продаваться как с патронами, готовые к установке, так и без них.

Лампу вместе с патроном легко вынимаем прямо с задней стороны панели приборов ВАЗ 2107 (на фото ПП другой модели ВАЗ)

Если были куплены лампы с патронами, то достаточно просто установить новую взамен сгоревшей и зафиксировать ее поворотом по часовой стрелке. Если лампочка куплена без патрона, то нужно, предварительно вынув из патрона сгоревшую, установить на ее место новую. Снимается лампа с помощью легкого нажатия на нее и поворота против часовой стрелки.

Чтобы вынуть лампочку из патрона, ее нужно прижать и провернуть на 90 градусов

После этого устанавливаем готовый комплект лампочка-патрон на свое место. Осталось поставить ПП на место, не забыв подключить 3 разъема питания, 3 провода переключателя печки, привод спидометра и шланг разряжения.

Элементы панели ВАЗ 2107 и их назначение

Опытные водители в полной мере пользуются информацией, которая отражается на индикаторах приборки. Следует знать, какие лампочки сигнализируют об аварийной ситуации.

1. Если загорелась аварийная лампочка аккумуляторной батареи, то сначала следует проверить клеммы на батарее, а затем генератор.
2. При горении лампочки давления масла желательно прекратить движение и проверить уровень масла. Если он недостаточный, долить необходимое количество.
3. При горении лампочки тормозной жидкости следует остановиться и проверить уровень тормозной жидкости. Если необходимо, нужно долить жидкость.
4. Датчик уровня топлива сигнализирует о том, когда в бензобаке осталось меньше 5 литров бензина.
5. В красной зоне расположен датчик температуры охлаждающей жидкости. Если закипит двигатель, нужно остановиться и проверить уровень охлаждающей жидкости.

Светодиодная подсветка панели ВАЗ 2107

Чаще всего при тюнинге салонных приборов ВАЗ 2107 вспоминают о , которая придает «торпеде» ВАЗ 2107 красивый и современный вид. Следует рассказать об одном из наиболее распространенных вариантов ее тюнинга.

В процессе работы необходимо будет использовать 10 светодиодов по 3 вольта каждый. Чтобы их непосредственно соединить, нужно использовать специальный шлейф, а в качестве крепления – небольшой кусочек провода от разъема molex. Необходимо взять также два резистора на 680 Ом.

По сути, нужно только 8 светодиодов, которые будут одинаковые по току и напряжению, но лучше, конечно, если все десять будут одинаковы по этим параметрам.

Вся работа, в общем, сводится к 3 главным этапам, о которых следует рассказать более подробно:

В процессе проведения тюнинга ВАЗ 2107 панели приборов можно выполнить красивую подсветку стрелок. Лучше взять в качестве примера тахометр и спидометр, поскольку четыре маленьких прибора имеют очень миниатюрное крепление стрелок.

Для работы потребуются:

Четыре белых светодиода, длинной 3мм;

Четыре сопротивления по 1,5 кОм;

Кусок (длина — четыре мм) оргстекла для стрелок;

Черная краска или красный лак для ногтей;

Два колпачка для корпуса стрелки (помочь может женская тушь) и две заглушки для мебели;

Супер клей;

Весы и провода.

После этого определяемся с тем, какой длины будет стрелка (давайте возьмем 30 мм плюс само крепление внутри колпачка)

Потом аккуратно на станке вытачиваем оргстекло- важно сточить таким образом, чтобы стрелка наверху была ровная, а внизу имела заострение. В таком случае свет будет идти вдоль стрелки и подсвечивание ее будет происходить более равномерно

Под углом 45 градусов стачиваем противоположный конец стрелки. Ставим ее на клей

Стрелку красим красным лаком (обратите внимание, низ стрелки необходимо прокрасить не раз, а в несколько слоев. В таком случае свет не будет попадать на шкалу приборов

Чтобы закрепить стрелку на оси прибора, можно использовать мебельную заглушку. Необходимо ее также посадить на клей.

После этого, взвешиваем стандартную стрелку, а также изготовленную своими руками (разница может составлять 100 млг, что, в общем, не существенно). Разбираем «приборку». Демонтируем белые шкалы и вживляем по два светодиода. Данный процесс требует особого терпения и аккуратности. Светодиоды следует с боков покрасить черной краской. Это уменьшит количество света, которое будет уходить на шкалу.

Если свет из под стрелки будет просачиваться, следует сделать кольцо и покрасить его красным лаком. После этого, необходимо посадить его на шкалу. Таким образом, вокруг корпуса стрелки образуется белый шлейф. Закрепляем светодиоды к габаритам. Потом обязательно тестируем подсветку. В итоге, должно получится так, что даже днем будет ярко

Возможно, не будет хватать подсветки циферок, но это не столь важно – главное, что стрелка светится красиво и очень ярко

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Особенности щитка 2107

Особенность семерочной приборной панели в том, что у неё свой особенный способ крепления к приборной панели. На шестёрке можно снять панель довольно просто — там достаточно отсоединить фишки жгутов проводов от выводов на щитке и отстегнуть защёлки. В пятёрке схема демонтажа приборки похожа на семерочную, но там тоже все происходит несколько проще из-за изменённой формы передней панели и довольно неплохого доступа к крепёжным винтам.

Щиток ВАЗ 2107 получил совершенно другую архитектуру и обзавёлся новыми функциями, которые были недоступны на той же 2105

К примеру, теперь перед глазами водителя имелся циферблат экономайзера, который примерно показывал оптимальный режим движения для экономии горючего, хотя мало кто на него обращает внимание. Гораздо более полезной штукой стал амперметр, который пропал в пятёрке

В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате.

Схема панели приборов ВАЗ-2107

Панель приборов – это важная составляющая каждого автомобиля, и модель 2107 не является исключением. Для визуального восприятия лучше посмотреть, как выглядит схема ВАЗ 2107 «приборки».

1 — автомобильный вольтметр;

2 — сигнализатор скорости движения или, проще говоря, спидометр;

3 —счетчик машинного пройденного пути — одометр;

4 — тахометр. Он показывает частоту, с которой вращается коленчатый вал. Желтая зона на шкале обозначает, что двигатель работает на высоких оборотах; красная зона показывает недопустимые режимы. 6000 об/мин — максимально допустимые обороты.

5 — указатель температурного состояния охлаждающей жидкости. Зеленая зона — это нормальная температура охлаждающей жидкости. О перегреве двигателя сигнализирует красная зона. Автомобиль запрещается эксплуатировать при температуре охлаждающей жидкости, которая составляет показатель свыше 118 °С;

6 — эконометр. Данный указатель помогает выбрать из всех режимов наиболее экономичный для работы мотора (стрелка прибора должна находится в зеленой зоне его шкалы).

7 — блок (КЛ) контрольных ламп автомобиля ВАЗ 2107:

— включения поворотных указателей (при включении левого или правого поворота загорается мигающим зеленым светом);

— неисправности механизма управления двигателем (используется на автомобиле с инжекторным силовым агрегатом. Лампа светиться оранжевым светом, если включено зажигание. Когда запускается двигатель, она гаснет). При неисправностях в системе, лампа мигает или же постоянно горит. В такой ситуации использовать автомобиль не запрещается, система просто перейдет на резервный режим работы;

— лампа заряда АКБ. Во время включения зажигания лампа на панели приборов приобретает красный свет и гаснет, когда происходит запуск двигателя. Если лампа продолжает гореть, значит отсутствует заряд батареи. Причин может быть несколько: недостаточное натянут ремень привода генератора, цепь контрольной лампы или генератора неисправна. Если и дальше эксплуатировать автомобиль, то это может привести к тому, что аккумулятор полностью разрядится и остановится двигатель. Также может возникнуть пожар;

— сигнализатор включения габаритного света (загорается зеленым, если включены габаритные огни);

— индикатор включения дальнего света осветительных приборов автомобиля (лампа загорается синим светом, если включить дальний свет фар);

— недостаточно давления масла. Когда включается зажигание, лампа давления масла начинает светиться красным светом и сразу же гаснет, когда мотор запускается. Если лампа продолжает гореть, значит присутствует низкое давление масла. Чтобы избежать выхода из строя силового агрегата, его нужно заглушить и попробовать устранить причину неисправности;

— включен стояночный тормоз (лампа загорается ярким красным светом, если включается зажигание и поднят рычаг стояночного тормоза).

8 —показатель пути, который пройден за сутки;

9 —(КЛ) резерва топлива. Желтый свет загорается, если в топливном баке остается менее 6—4 литров топлива;

10 — показатель уровня топлива;
