Панель приборов приора замена лампочек подсветки

Авто-помощь

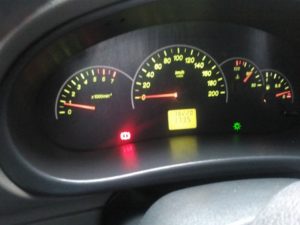

На передней панели автомобиля Лада Приора устанавливается щиток приборов и несколько переключателей различных дополнительных устройств. Если смотреть на щитке приборов слева направо, то на нём располагаются: тахометр, спидометр, указатель температуры охлаждающей жидкости, указатель уровня топлива в бензобаке. Под спидометром стоит жидкокристаллический дисплей, а ниже его, по всей длине щитка, установлено 16 сигнальных ламп. Ещё две контрольные лампы указателей поворота стоят в верхней части слева и справа от спидометра. Все приборы и контрольные лампы работают от соответствующих датчиков, а в передаче данных принимает участие электронный блок управления.

Неисправности, которые вызывают сбои в работе щитка приборов, относятся к чисто электрическим и найти их без соответствующих знаний, затруднительно. В качестве примера можно привести такой случай. Водитель протирал тряпкой, изготовленной из микро фибры, пыль с передней панели и стекла щитка приборов. После этих действий, при включении зажигания, щиток приборов отказывался работать вообще. Все стрелки приборов лежали на нуле. Причину этого явления, и устранение этой неисправности, он искал достаточно долго, но всё же нашёл. По всей видимости, тряпка из микро фибры, при движении по пластиковой поверхности создаёт магнитное поле, которое и приводит к отказу в работе щитка приборов. А устранить эту неисправность достаточно просто, нужно всего лишь секунд на 10 снять минусовую клемму с аккумуляторной батареи. Но ведь, сколько времени было убито на то, чтобы эту тряпку, являющуюся причиной этой неисправности, выбросить в утиль.

К полному отказу в работе щитка приборов может привести и выход из строя 7,5 амперного предохранителя F10, в этом случае не будет также гореть плафон освещения салона и стоп сигналы. Так что проверить его достаточно легко, даже не открывая монтажный блок.

Если не работает только один какой-то прибор, то начинать искать причину этой неисправности нужно с поиска и проверки работоспособности датчика, который приводит этот прибор в действие. Но опять же, все сигналы с датчиков, на приборы щитка, идут через электронный блок управления. И если замена датчика не дала положительных результатов, то придётся проверять электронный блок и сам щиток приборов, а здесь уже без специалистов не обойтись.

Единственное, что под силу сделать самому водителю на щитке приборов, это проверить и в случае необходимости заменить перегоревшую лампу световой сигнализации. Иногда причиной неисправности бывает просто плохой контакт в соединительных колодках проводов. Проверить их состояние, водитель также сможет сам.

Чем сложнее становиться начинка на современных автомобилях, тем труднее водителю находить причину и устранять возникающие неисправности. В этих случаях нужны знания и достаточно лёгкий доступ к информации о причинах этих неисправностей.

Заводская комплектация

Лада Приора стала первой моделью ВАЗ, в которой использовался новый тип материала для приборной панели. Пластик типа «Soft look» имеет визуальную схожесть с кожей, поэтому консоль выглядит довольно солидно. Приборная панель включает в себя все самые необходимые устройства для информирования водителя:

• тахометр;
• спидометр;
• датчик топлива;
• датчик количества масла;
• на панель приборов вынесено множество мелких индикаторов: поворота, освещения, резервного топлива и.т.д.

По сути, приборная панель полностью укомплектована и не требует каких-либо технических доработок или установки дополнительных датчиков. Тогда возникает следующий вопрос, а стоит ли вообще переделывать щиток с приборами? Если вас вполне устраивает его внешний вид — оставьте все без доработок. Но если вы собираетесь переделывать салон, тогда изменения потребуются и для панели приборов. Можно изменить ее цвет, немного укрепить, изменить освещение приборов. Кроме того, можно добавить несколько деталей лично для себя. Например, выделить определенным цветом самые важные показатели — количество бензина, скорость движения автомобиля, чтобы не искать их по всей панели.

Установка подсветки

Для тюнинга своими руками потребуется:

• набор светодиодов (по 3 шт. на прибор) и резисторов по количеству ламп;
• проводник для соединения ламп;
• полупрозрачный материал — пластик, полиэтилен.

Далее проводятся довольно простые манипуляции:

1. Демонтируется панель. С помощью крестовой отвертки снимаются все крепления, открывается внутренняя часть щитка.
2. По частям разбирается панель приборов. Аккуратно извлекаются приборы, отключаются от питания на время работ, снимаются стрелки датчиков.
3. Демонтируется накладка панели, которую нужно будет обновить.
4. Если хотите чисто белый цвет панели — просто снимите зеленое напыление со снятой накладки. Для изменения цвета пригодится цветная полупрозрачная пластиковая вставка или кусок полиэтилена.
5. Вставку смазывают клеем, после чего прикладывают к панели, равномерно распределяя клеящее средство.
6. Лампочки заменяются светодиодами, которые соединяются между собой проводами в одну ленту. Светильники распределяются равномерно по внутренней границе панели, закрепляются пайкой.
7. Разбираются дисплеи приборов и меняются светофильтры на другие, с предпочтительным цветом.
8. Стрелки оклеиваются цветным материалом, панель собирается обратно.

Замена лампочек своими руками

Итак, на твоей Приоре не подсвечиваются стрелочные указатели или информация на ЖК дисплее едва просматривается. Однозначно сгорела одна или несколько лампочек подсветки, и сейчас мы попытаемся их самостоятельно заменить. Для того чтобы добраться до этих лампочек, нужно снять панель приборов.

Демонтаж приборного щитка

Для работы тебе понадобится крестовая отвертка длиной около 10 см. Подойдет и более длинная, но ей будет неудобно работать в стесненных условиях. Для начала необходимо снять декоративную накладку приборной панели. Она крепится на 4 винта, причем два нижних закрыты декоративной накладкой под рулевой колонкой. Накладка крепится двумя защелками сверху и тремя поворотными креплениями. Если ты хоть раз заглядывал в монтажный блок, скажем, для замены предохранителей, то справишься с демонтажом накладки в несколько секунд.

Сняв декоративную накладку, ты доберешься до двух нижних винтов, крепящих еще одну пластиковую накладку – накладку приборной панели. Отвинчивай их.

Теперь найди два верхних винта – они утоплены в панель. Залезть туда длинной отверткой довольно сложно (хотя и реально), поэтому я и предлагал запастись коротким инструментом.

Отворачивай эти винты, и накладка легко снимется.

Для того чтобы снять эту накладку, не нужно демонтировать руль! Достаточно установить его в нижнее положение.

Осталось снять саму панель указателей Приоры. Она крепится на двух винтах, которые ты легко увидишь, сняв накладку.

Отворачиваем их и осторожно выдвигаем щиток, к которому идет жгут проводов, подключенных через зеленую колодку – разъем. Разъем очень удобный: чтобы отключить его, достаточно нажать отверткой на фиксатор и повернуть рычаг

Отсоединение разъема питающего ПП кабеля

Отключаем разъем и снимаем щиток приборов. Кладем его лицевой стороной вниз и видим заднюю часть пяти лампочек – это и есть лампочки подсветки.

Тыловая сторона щитка приборов Приоры

Для того чтобы снять лампочку, ее нужно слегка прижать и провернуть на 90 градусов против часовой стрелки. Вынимай сгоревшие и на их место устанавливай новые.

Какие лампы подойдут

В зависимости от года выпуска панель приборов Лады Приора комплектуется лампочками подсветки двух типов:

1. Колба лампочки просто вставляется в патрон, являющийся своеобразным цоколем.
2. Колба вставляется на заводе, а ее выводы к этому патрону привариваются точечной сваркой.

Неразборная (слева) и разборная лампочки для подсветки панели приборов Приоры

Разборная конструкция удобна тем, что тебе не нужно покупать всю лампочку в сборе, достаточно запастись колбами, которые продаются отдельно.

Во втором случае у тебя есть два варианта:

1. Купить лампочку с патроном в сборе.
2. Купить лампочку с длинными выводами и, предварительно откусив сгоревшую, припаять новую.

Конечно, первый вариант проще в плане установки лампы, но обойдется дороже. Второй вариант подойдет тем, кто умеет держать в руках паяльник.

Наиболее распространенные причины демонтажа

Причин для снятия приборки на ВАЗ 2107 очень много, и некоторые из них можно назвать банальными, но ничего не поделать. Самая распространенная причина, когда нужно снять щиток приборов — перегорание лампы подсветки. Замена лампочек в приборной панели ВАЗ 2107 выполняется только при демонтаже устройства, и по другому эту процедуру выполнить попросту невозможно.

Приборную панель на ВАЗ 2107 необходимо также снимать по ряду следующих причин:

1. Неисправность стрелочных указателей.
2. Выход из строя подсветки приборки, а также отсутствие работоспособности стрелочных указателей.
3. Замена устройства на новое, например, если вместо заводской приборки устанавливается цифровая панель.
4. Тюнинг или модернизация устройства.

Как показывает практика, чаще всего необходимость демонтажа приборной панели возникает именно по причине перегорания лампочки подсветки. Если производится демонтаж устройства по этой причине, то рекомендуется сразу поменять обычные лампочки на светодиодные.

Рекомендуем: Замена задних тормозов на дисковые Ваз 2107

Необходимые инструменты

Перед началом проведения работ понадобится подготовить необходимый инструмент, чтобы в процессе не пришлось отвлекаться. Несмотря на то, что работа по снятию рассматриваемого устройства является достаточно трудоемкой, для ее реализации понадобится небольшой набор инструментов, включающий в себя:

1. Крестовую и шлицевую отвертку.
2. Изолента для обозначения фишек, отсоединяемых от приборки.
3. Рабочие перчатки для вывинчивания тросика спидометра.

Когда все инструменты подготовлены, остается убедиться в том, что имеются в наличии детали и элементы, которые планируется установить или заменить на демонтируемой приборке. После этого приступаем к выполнению основной части работы.

Инструкция по снятию приборной панели на ВАЗ 2107

Первоначально надо отметить, что процесс демонтажа приборки на автомобилях ВАЗ 2107 инжектор и карбюратор идентичный, поэтому ниже описанная инструкция уместна для семерок всех годов выпуска. Подготовившись к выполнению работ, можно приступать, соблюдая следующую последовательность:

1. Для начала нужно обесточить автомобиль, для чего снимается минусовая клемма с аккумулятора. Делать это нужно обязательно, так как работы будут проводиться в электрической части, и вероятность возникновения короткого замыкания достаточно высока.
2. Далее перемещаемся в салон, и воспользовавшись шлицевой отверткой, осуществляется демонтаж трех колпачков с рычагов, отвечающих за работу отопителя.
3. Используя шлицевую отвертку, осуществляется снятие пластиковой заглушки, на которой изображен знак обогрева. Эта заглушка находится справа, и под ней располагается крестообразный винт, который нужно выкрутить. (Под заглушкой находится 2 винта, но выкрутить нужно только один — верхний, которым и крепится правая часть приборки).
4. Рядом с кнопкой включения аварийной сигнализации, находится кнопка обнуления одометра, которая крепится при помощи пластиковой гайки. Гайку необходимо выкрутить, и демонтировать с располагающейся за ней шайбой. Кнопка утапливается внутрь панели.
5. Правая часть приборки на этом этапе ослаблена, и остается произвести несколько дополнительных манипуляций, чтобы демонтировать устройство полностью. Для этого вытаскиваем правую сторону устройства, тем самым освободив доступ к ее задней части. Здесь нужно отсоединить все фишки и провода, чтобы произвести демонтаж.
6. Первоначально отсоединяются фишки питания кнопки печки. При этом обязательно запоминать расположение проводов. Рекомендуется делать фото, чтобы не перепутать, когда будет выполняться сборка.
7. Далее нужно отсоединить трос спидометра. Он крепится специальной гайкой, выкрутить которую можно вручную.
8. Отсоединяются все фишки, подключенные к приборной панели. Перепутать места их расположения практически невозможно, так как они имеют разные крепления, и отличаются по размеру.
9. Демонтируется шланг подвода со штуцера экономайзера. Располагается этот трос с левой стороны устройства.
10. После того, как все фишки, троса и провода будут отсоединены от устройства, можно произвести его демонтаж.

За что отвечают лампы подсветки

Казалось бы, вопрос глупый. Естественно, за подсветку. Тем не менее немного отвлечемся от замены ламп и выясним, за освещение чего именно отвечают данные лампы. Взгляни на стандартную приборную панель (ПП) Лады Приора.

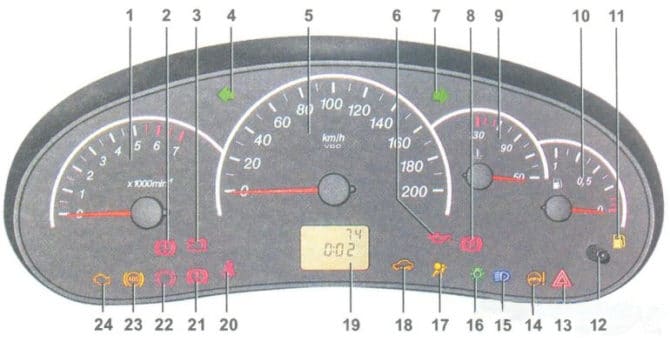

На ней имеется 4 прибора со стрелками (поз. 1, 5, 9, 10), ЖК-дисплей бортового компьютера 19 и множество вспомогательных световых индикаторов. Так вот, лампочки, о которых мы говорим и которые собираемся менять, отвечают за подсветку только стрелочных приборов и дисплея. Все остальное подсвечивается отдельными SMD светодиодами, расположенными на плате. На фото ниже некоторые из них я отметил красными стрелками. Черные стрелки указывают на места установки ламп подсветки приборов и дисплея.

К чему я веду? К тому, что прежде чем разносить приборную панель своей Приоры, убедись, что замена ламп подсветки действительно необходима. Если, к примеру, у тебя не светятся индикаторы поворотников или аварийный датчик давления масла, то проблема совсем в другом, и решить ее сможет лишь квалифицированный электронщик, умеющий работать с электронными схемами и SMD компонентами.

Как самому поменять лампочки на панели приборов Лады Приора

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

Пошаговая инструкция

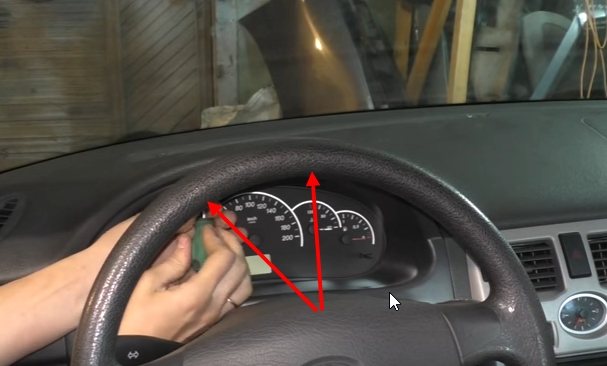

1. Устанавливаем руль в нижнее положение.

2. Далее нам нужно демонтировать накладку панели приборов. Закреплена она четырех винтах под крестовую отвертку.

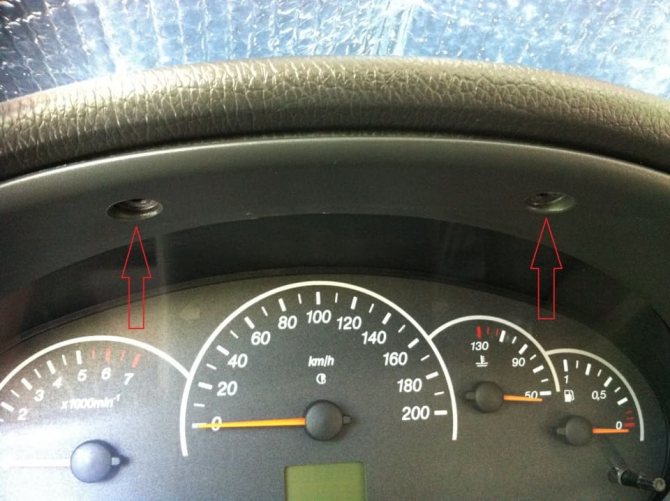

Отворачиваем 2 винта сверху.

Для того чтобы добраться до нижних винтов крепления нужно снять пластик снизу руля.

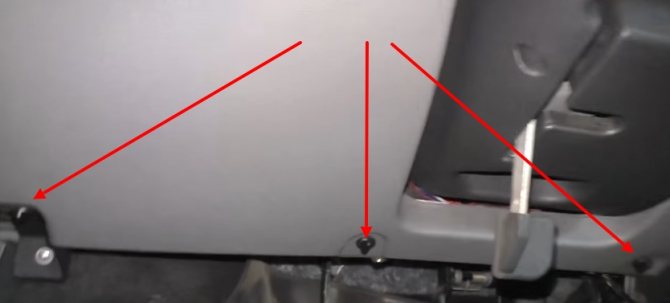

Для снятия поворачиваем три фиксатора против часовой стрелки на пол оборота.

После поворота фиксаторов сверху поддеваем пластик рукой и снимаем.

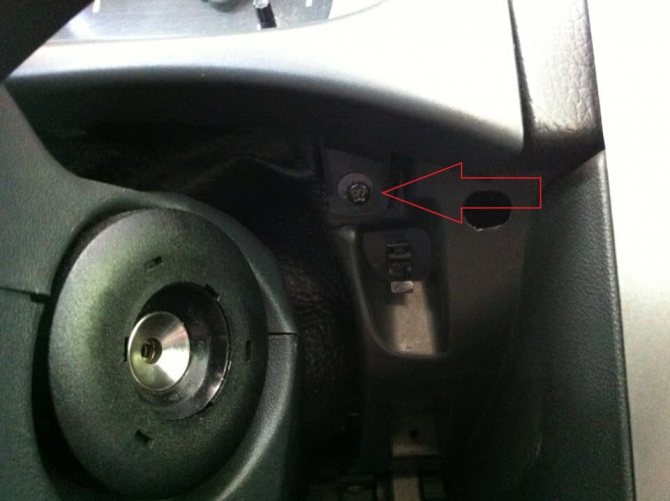

3.Отворачиваем 2 нижних винта крепления накладки панели приборов.

4. Двумя руками снимаем накладку. Начинаем с верха.

Будьте осторожны и не поломайте защелки.

5. Отворачиваем 2 винта крепежа приборной панели под крестовую отвертку.

6. После отворачивания винтов вытягиваем немного на себя приборную панель.

7. Далее нужно снять разъем который идет к приборной панели. Разъем идет с хитрым фиксатором.

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Поэтапная замена вышедших из строя лампочек

Чтобы самостоятельно заменить перегоревшие на щитке лампочки, потребуется минимум инструментов и немного свободного времени. Меняем вышедшие из строя элементы в такой последовательности:

• используя две отвертки (крестовую и плоскую), снимаем щиток приборной панели. Для снятия нужно отвинтить два верхних крепежа;
• аккуратно демонтируем панель, расположенную под колонкой рулевого колеса, повернув для этого 3 крепежа, которые расположены в нижней части колонки;
• 2 крепежа, расположенных под панелью, нужно также отвинтить, чтобы можно было опустить рулевое колесо в самое нижнее положение для демонтажа накладки щитка;
• отвинчиваются два крепежа, которые фиксируют приборную панель, используя для этого отвертку, у которой имеется намагниченный наконечник;
• освобожденную от крепежей панель нужно аккуратно потянуть к себе, обнаружив провода и колодку, их обязательно отсоединяем, нажав для этого на так называемый «язычок», что полностью освободит панель и ее можно будет без усилий снять;
• в щитке приборов Приоры предусматривается 5 лапочек для подсветки: одна лампа помогает подсвечивать нижнюю часть дисплея, а остальные 4 освещают середину панели;
• лучше всего сразу заменить все лампы, чтобы через несколько дней не повторять весь процесс замены заново;
• после того как последняя лампа будет заменена на новую, сборка щитка осуществляется в обратной последовательности.

Как можно заметить, процесс замены лампочек на панели приборов довольно прост и не требует особого мастерства, поэтому справиться с такой задачей сможет даже автовладелец Приоры без опыта. Но если в процессе замены возникнут вопросы или сложности, то можно в удобное для себя время просмотреть обучающее видео на интернет-ресурсе.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Пошаговая инструкция по замене

Замена лампочек не представляет никакой сложности. Для того, чтобы вынуть патроны, надо повернуть их на полоборота против часовой стрелки. Порядок действий:

• извлечь сгоревший светильник. Можно обойтись голыми руками, но чаще аккуратно прихватывают хвостовик патрона узкими пассатижами и легко поворачивают его против часовой стрелки;
• вставить новую лампу в патрон;
• установить патрон в гнездо, повернув его по часовой стрелке.

Совет! Опытные пользователи рекомендуют менять сразу весь комплект, чтобы точно знать о времени начала эксплуатации. Необходимость повторять всю процедуру через неделю из-за сгоревшей соседней лампочки никого не обрадует. Кроме того, все светильники будут обладать одинаковой яркостью, что даст равномерную подсветку панели. Если такой вариант не подходит, можно вооружиться тестером и проверить лампы на работоспособность. После этого меняют перегоревшие экземпляры.

Как самому поменять лампочки на панели приборов Лады Приора

К сожалению, многочисленные автомобильные комплектующие рано или поздно могут выйти из строя, поэтому автовладельцам приходится их менять. Если в Ладе Приора или в любом другом автомобиле перегорят лампы на щитке приборов, можно без помощи сотрудников СТО справиться с этой поломкой, что позволит сэкономить немало денежных средств. А как правильно и поэтапно можно поменять лампочки на панели приборов Приора, будем анализировать в этой статье.

Специалисты настоятельно рекомендуют заменить вышедший из строя компонент как можно быстрее, ведь именно эти элементы предупреждают владельцев авто о возникновении неисправности, справиться с которой нужно незамедлительно. По мнению опытных водителей, менять лучше не одну вышедшую из строя лампу, а сразу весь комплект, так как ресурс этих элементов примерно одинаковый. Если первая лампа перегорит, ждать выхода из строя последующих долго не придется.

В каких симптомах проявляется проблема

Появление одного из следующих признаков может точно сказать о том, что не работает спидометр на Приоре:

• Стрелка сохраняет положение на нуле, хотя автомобиль уже давно движется.
• В принципе не правильное определение скоростного показателя. Либо транспортное средство вообще отключается.

На практике наиболее распространён второй вариант выхода из строя. Временные поломки у спидометра – ситуация, с которой часто сталкиваются именно те, кто приобрёл автомобиль Лада Приора. Это часто проявляется в том, что стрелка находится на нуле, хотя движение началось. Приборная панель начинает отображать загоревшийся знак восклицания. Электроусилитель на руле перестаёт работать. Но проходит несколько минут, и от проблемы не остаётся следа, электронные компоненты продолжают работать в старом режиме.

Лада Приора – модели автомобилей, где используются электронные разновидности спидометров. В связи с этим из строя может выходить микропроцессор, отвечающий за работу.

Причины отключения приборной панели на ВАЗ 2114

Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.

Также следует понимать, что если лампочки на приборной панели погасли, то проблему нужно искать где-то в бортовой электросети. А значит, без мультиметра, паяльника и изоленты не обойтись. Вот основные причины отключения подсветки:

• сгорел предохранитель;
• перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);
• повреждена проводка в бортовой электросети;
• сгорела общая контактная плата приборной панели.

Рассмотрим эти моменты подробнее.

Сгоревший предохранитель

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

Перегоревшие лампочки

Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы. Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).

Ещё одной причиной перегорания лампочек является их неправильный монтаж. Чаще всего это наблюдается на ранних моделях ВАЗ 2114, где водители решают самостоятельно поменять морально устаревшие лампы накаливания на новые светодиоды, внеся некоторые изменения в электросхему. Без должной квалификации выполнить эту операцию не так-то просто. Вот как выглядит последовательность замены лампочек.

1. Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.

Видео: меняем лампочки в приборной панели ВАЗ 2114

Повреждение проводки

Проблемы с электропроводкой — самый тяжёлый случай. Чтобы разобраться с этим самостоятельно, водителю необходимо иметь серьёзные познания в электротехнике. В частности, он должен уметь хорошо читать автомобильные электросхемы. Такими навыками могут похвастаться далеко не все автолюбители. Именно по этой причине поиск повреждённого участка бортовой электропроводки лучше доверить квалифицированному автоэлектрику.

Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.

Проблемы с контактной платой панели

Если все вышеперечисленные меры ни к чему не привели, остаётся последний вариант: повреждение контактной платы в приборной панели. Эта деталь представляет собой совокупность нескольких микросхем. Отремонтировать её в условиях гаража без специального диагностического оборудования не представляется возможным. Так что у автовладельца остаётся лишь один вариант — заменить плату целиком. Приобрести её можно в любом магазине автозапчастей. Стоит она около 400 рублей. Перечислим этапы её замены.

1. Сначала выполняются все действия, о которых говорилось выше, в пункте о замене лампочек.
2. Но вместо выкручивания лампочек следует выкрутить четыре болта по углам задней стенки приборной панели.
3. Задняя стенка аккуратно снимается вместе с платой, которая крепится к стенке пластиковыми защёлками.

Итак, большинство проблем с подсветкой приборной панели владелец ВАЗ 2114 может решить самостоятельно. Всё, что для этого требуется — это умение пользоваться отвёрткой. Исключением является случай с повреждением проводки. Для выявления повреждённого участка настоятельно рекомендуется обратиться к электрику. Это позволит сэкономить массу времени и нервов, которые, как известно, не восстанавливаются.

Замена плафона “Норма” на “Люкс”

Ну и напоследок мы выясним, как поменять штатный плафон освещения салона Лада Приора «Норма» на «Люкс», поскольку он по сравнению с «Люксовым» выглядит, мягко говоря, не фонтан как внешне, так и по функционалу.

В первую очередь необходимо найти ответную часть к гнезду фонаря «Люкс», поскольку оно не такое, как на «Норме», хотя распиновка и совпадает.

Гнезда фонарей «Норма» и «Люкс» несколько различаются по размерам
Плафон «Люкс» с гнездом «Норма»

К новому гнезду идеально подходит компьютерный кабель, используемый для внутреннего подключения переднего гнезда телефонов.

Кабель для внутреннего соединения в ПК

Для того чтобы шнур можно было использовать, его нужно немного доработать – перенести контакт с четвертого гнезда на третье. Это легко сделать при помощи иголки. Нажимаем на боковой фиксатор контакта и вытаскиваем его из гнезда вместе с проводом. Переставляем в третье – он сам защелкнется. Лишнее четвертое гнездо отрезаем обычным ножом. В результате у нас получится вот так:

Второй разъем на кабеле откусываем, провода зачищаем. Итак, у нас в руках плафон от Приора «Люкс» с кабелем питания. Можно начинать замену. Открываем бокс для хранения очков – он расположен сразу над плафоном. При помощи крестовой отвертки отворачиваем два самореза.

Под фонарем откручиваем еще два, которые крепят зеркало.

Саморезы крепления зеркала в салоне

Отключаем разъемы фонаря, датчика температуры и снимаем накладку вместе с фонарем.

Снятая накладка с фонарем освещения салона

Подключаем новый разъем на место старого, ориентируясь на распиновку, приведенную ниже. В принципе, она та же, что и на старом.

Автор доработки не стал обрезать старый разъем, а просто присоединил новый параллельно, зачистив провода, питающие старый.

Снимаем “Нормальный” фонарь освещения салона, на его место вставляем “Люксовский”. Тут ничего дорабатывать не нужно – и форма, и размеры, и фиксаторы у них совпадают.

 Плафон нового образца становится на место старого идеально

Подключаем гнезда на место, устанавливаем накладку и зеркало на место, фиксируем саморезами.

Новый плафон смотрится куда приятнее, да и функционал у него шире

На этом беседу об освещении салона автомобилей Лада Приора «Норма» и «Люкс» можно закончить. Теперь мы знаем, что собой представляют фонари различных комплектаций, умеем менять в них лампочки, а при желании сможем даже заменить плафон «Норма» на «Люкс».
