Пежо 308: замена цепи грм на двигателе ep6

Потребуется набор для установки меток ГРМ на Пежо

Инструмент

• Спец инструмент для установки меток на двигателей EP6, Licota и JTC, (ссылки на установочные наборы), Ликота конечно подешевле.
• Воротки, маленький на 1/4 и большой на 1/2

Головки:

• на 18 для болта шкива коленчатого вала
• на 10 для откручивания клапанной крышки
• на 8 для откручивания верхнего успокоителя
• на 27 для натяжителя цепи
• Е16 для болтов распредвалов
• торэкс Т40 для откручивания нижних успокоителей
• торэкс Т30 для снятия блока дроссельной заслонки (для нетурбированной модели)
• ключ на 16 для снятия опоры у блока двигателя

Снятие:

Отвинчиваем блок воздушного фильтра, снимаем с направляющих и отводим в сторону
Откручиваем клапанную крышку и снимаем ее, Берем 18ю головку с воротком и поворачиваем шкив коленчатого вала, примерно выставляем распредвалы для установки метки снизу

Внимание, в случае пропуска метки не рекомендуется крутить вал против часовой стрелки, провернуть вал вперед еще на два оборота до попадания.

Снимаем защиту ДВС (Двигатель Внутреннего Сгорания), если она имеется.
Поддомкрачиваем машину или поднимаем ее на подъемнике и устанавливаем нижнюю метку в отверстие
Откручиваем правое колесо и локер, он нам тоже будет мешать.
Если вы производите замену не на подъемнике, то придется, что то поставить под поддон ДВС, типа пенек, и опустить не него двигатель с машиной и снять правую опору,
Устанавливаем верхнюю приспособу для меток распредвалов.

Снимаем ремень генератора.

Откручиваем приводной ролик помпы, он крепится тремя болтиками на 10
Далее следует отвинтить верхний успокоитель и натяжитель цепи

Откручиваем и шкив колена
Болт на 18 который прижимает и держит опору нижней звездочки
Вынимаем эту самую опору из сальника. (сальник лучше всего заменить на новый)
Снимаем нижние успокоители цепи вывинтив 3 болта как показано на фото
Вынимаем масляный щуп, так как внутри блока он проходит сквозь успокоитель цепи

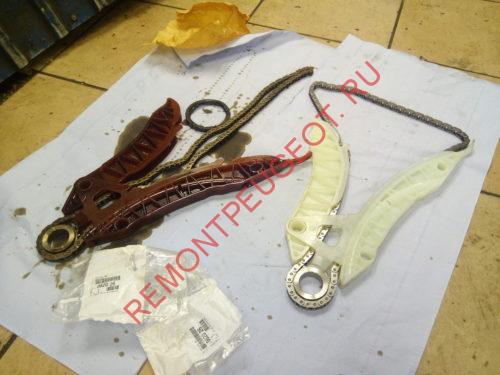

Вытягиваем цепь наверх вместе с успокоителями и нижней звездочкой.
Устанавливаем все в обратной последовательности с выставлением меток ГРМ

Следует сначала собрать всю конструкцию цепи и успокоителей перед установкой, как показано на фото, и после этого опускать на установочное место ГРМ

Обязательно нужно обезжирить звездочку ГРМ и ступицу коленвала перед установкой на посадочное место.

Для замены цепи ГРМ, по регламенту завода изготовителя требуются новые запасные части:

1. 0805K1 — Шестерня распредвала, впуск
2. 0805K3 — Шестерня распредвала, выпуск (Пежо EP6CDT) Turbo
3. 0513C8 — Шестерня привода цепи ГРМ, нижняя (Пежо EP6)
4. 0249E6 — Прокладка клапанной крышки (Пежо EP6CDT)
5. 082028 — Шайба уплотнительная
6. 0249Е7 — Прокладка клапанной крышки (Свечные колодцы) (Пежо EP6CDT)
7. 025057 — Болт DIAM 6X100-20
8. 0516K5 — Болт коленчатого вала
9. 080677 — Болт распредвала
10. 080678 — Болт распредвала
11. 082026 — Болт направляющей цепи ГРМ
12. 082027 — Болт
13. 1606466680 — Болт шкива коленчатого вала
14. 0829G3 — Натяжитель цепи ГРМ
15. V861831780 — Цепь привода ГРМ (Пежо EP6CDT) Turbo
16. 081830 — Направляющая цепи ГРМ правая. (Пежо EP6CDT) Turbo
17. 081831 — Направляющая цепи ГРМ левая. (Пежо EP6CDT) Turbo
18. 081829 — Направляющая цепи ГРМ верхняя. (Пежо EP6CDT) Turbo

Болт крепления звездочки коленвала рекомендуется намазать стоп резьбой

Моменты затяжки динамометрическим ключом:

1. Натяжитель цепи — 8,5 дН.м
2. 3 болта крепления успокоителей — 2,5 дН.м
3. Болт крепления ступицы коленчатого вала— затяжка моментом 5 дН.м, далее угловая затяжка 180 градусов
4. Три болта шкива навесного оборудования — 2,8 дН.м
5. Болт крепления фазовращателя — затяжка моментом 2 дН.м далее угловая затяжка 180 градусов
6. Болт крепления звездочки распредвала — затяжка моментом 2 дН.м далее угловая затяжка 90 градусов

Ресурс цепи

Цепь ГРМ на Ситроене будет служить как минимум 170 000 км. Конечно, этот регламент может быть нарушен, если не соблюдать определенные правила эксплуатации двигателя. Во-первых, крайне не рекомендуется эксплуатировать автомобиль при повышенных нагрузках. Старайтесь не так часто использовать прицеп. Это создает дополнительную нагрузку на ремень. Во-вторых, если хотите, чтобы ремень служил дольше, забудьте про экстремальное вождение.

Если цепь сильно износится, она даже может оборваться. Хотя, конечно, происходит это крайне редко. Менять цепную передачу следует при появлении следующих дефектов:

• на малых оборотах мотор стал “рычать”, то же происходит и на холостых оборотах;
• двигатель уже не запускается с первого раза, а частенько делает это только после нескольких попыток;
• машина начинает “съедать” намного больше масла и горючего;
• мотор может начать внезапно глохнуть;
• компьютер начал выдавать ряд профильных ошибок.

Конечно, главным поводом для замены является регламентный пробег. Если время вышло, привод нужно менять, так как он обязательно успел получить большую степень износа. Износ наступит раньше времени, если авто эксплуатируется в условиях большого города. Но не стоит сразу же кидаться менять цепь. Вполне возможно, что она еще не полностью выработала свой ресурс. Вышеозначенные симптому могут говорить не только об износе цепи, но и о поломках других деталей узла ГРМ. Профессионалы рекомендуют приобрести набор Ликота. С его помощью можно проводить безошибочную диагностику состояния деталей. Он здорово поможет выставить точно по меткам валы и настроить регулировку фаз VTI. Также набор включает в себя специальное устройство, которым определяется степень натяжки цепи.

Что же такое Ликота и каким образом данный прибор работает? Это резьбовая втулка, которую ввинчивают вместо натяжителя. В инструкции по его эксплуатации четко описан весь процесс замера натяжения цепной передачи. Ничего сложного там нет. Стоит прибор около 8 000. Но покупать его необязательно. Многие определяют растяжение цепи по характерному шуму, который при этом начинает издавать двигатель

Ну и, конечно, нужно обращать внимание на внешние признаки – сколы, наличие люфта между звеньями. Если стандартная натяжка уже не дает результатов, цепь нужно обязательно заменить

А вот какие инструменты и расходные материалы вам обязательно для этого понадобятся:

• новый привод;
• шкивы распредвалов;
• уплотнительные муфты;
• шкив коленвала;
• натяжитель;
• 3 успокоителя;
• ступица коленвала;
• набор сальников и прокладок;
• воротки;
• набор головок;
• набор ключей;
• динамометрический ключ;
• отвертки с различными наконечниками;
• герметик.

Проверка износа цепи

Прежде чем затевать работу по замене цепи ГРМ своими руками, необходимо убедиться в том, что цепь своё отслужила. Это связано с тем, что симптомы износа могут говорить о других поломках и сбоях в работе систем и могут быть не связаны с ГРМ. Для проверки износа и замены приводной цепи необходимо купить набор специальных приспособлений (Ликота, JTC) . Без этого набора невозможно проверить и выставить точно по меткам распредвалы и коленвал, а также настроить механизм регулировки фаз VТi. Весь набор стоит порядка 7-8 тысяч и в него входит устройство проверки степени растяжения цепи.

Набор фиксаторов валов и натяжного устройства приводной цепи.

Устройство представляет собой сложную резьбовую втулку, которая ввинчивается вместо штатного натяжителя. Вначале вкручивают большую резьбовую втулку без применения ключей, руками. В эту втулку вкручивается шток до упора, тоже только руками. После этого устройство выворачивается из гнезда и замеряется длина штока от начала резьбовой части втулки. Номиналы допустимого растяжения цепи такие:

• для атмосферного двигателя ЕР6 — 70-73,5 мм ;
• для двигателя с турбиной — от 67 до 71 мм .

Инструменты и необходимые запчасти для замены

Если замеры показывают, что провисание цепи превышает номинальное значение, готовимся к замене и покупаем запасные части по каталожным номерам, которые указаны в таблице.

В зависимости от состояния двигателя, могут понадобиться другие крепёжные и изношенные детали. Вот список инструментов, не считая набор спецприспособлений:

• большой и маленький воротки на ½ и ¼;
• набор головок стандартный;
• набор насадок Torex;
• ключ динамометрический;
• стопорный (контрящий) герметик;
• герметик для прокладок;
• набор отвёрток.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

• регулировать натяжку цепи больше не представляется возможным;
• метки на валах больше не совпадают;
• на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

• цепь рвется редко, намного чаще она растягивается;
• делается цепь из твердого материала;
• при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника – непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Особенности привода ГРМ

На «Пежо-308» устанавливается выносливый и технологичный мотор ЕР6. Он атмосферный, а это означает, что никаких турбин или интеркулеров в нем не предусмотрено. Этот двигатель можно встретить и на других моделях «Пежо», например на 308-й. Если у вас мало опыта, то серьезный ремонт двигателя лучше доверить профессионалам.

Но если речь идет только лишь о замене цепи, то справиться с этой проблемой можно за один вечер. Но вам нужно знать, когда нужно проводить замену, а также местонахождение всех меток, по которым устанавливаются распределительные и коленчатый валы. Об этом мы и поговорим в нашей статье.

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

• воротки маленький и большой (1/4 и 1/2 соответственно);
• набор головок;
• набор ключей;
• торэкс Т30 и Т40;
• отвертку.

Из расходных материалов нужно приготовить:

• цепь;
• натяжитель цепи;
• 3 шт. успокоителя;
• новые болты распределительных валов;
• звездочки распредвала и коленвала;
• прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

1. Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
2. Снимаем переднее правое колесо, подкрылок и защиту двигателя.
3. Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
4. Затем демонтируем декоративную крышку двигателя.
5. Отключаем датчики положения распредвалов, электропровода от двигателя.
6. Отключив питание от катушек зажигания, снимаем последние.
7. Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.

8. Демонтировка крышки головки блока цилиндров (ГБЦ).

9. Приподняв двигатель, вынимаем щуп для измерения уровня масла.
10. Демонтируем подушку двигателя.
11. Далее снимаем дополнительного оборудования.
12. Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
13. Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.
14. С помощью специального устройства закрепляем маховик и распределительные валы.
15. Снимаем натяжитель цепи.
16. Снимаем шкивы распределительных валов впускных клапанов и выпускных.
17. Откручиваем ступицу коленчатого вала.
18. Снимаем цепь привода ГРМ.
19. Затем нужно снять неподвижную направляющую и направляющую натяжителя.
20. Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.
21. Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.
22. Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ.
23. Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.
24. Шкив шестерни привода устройства газораспределения установите на коленвал.
25. Устанавливаем на место ступицу коленвала.
26. Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.
27. Затем устанавливаем натяжитель и успокоитель цепи.
28. Устанавливаем на штатное место уплотнительное кольцо.

29. Монтируем шкив привода навесного оборудования.

30. Снимаем фиксаторы распредвалов и коленвала.
31. Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.
32. Устанавливаем головки блока крышку.
33. Присоединяем все патрубки.
34. Возвращаем на место масляный щуп.
35. Устанавливаем обратно катушку зажигания и подключаем ее питание.
36. Подключаем все датчики, электропроводку.
37. Прикручиваем декоративную крышку.
38. Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
39. Ставится на место защита двигателя.
40. Устанавливается подкрылок и правое колесо спереди.
41. В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

 Загрузка …

Момент затяжки и обратная сборка

Как видно, на моторе ep6 замена цепи н является сложной процедурой, однако требуется наличие специальных инструментов и навыков

Также важно знать, с каким моментом (усилием) затягивать ранее открученные болты. Данная информация есть в мануале, рекомендуется ознакомиться с ней еще до начала сборки

Например,  затяжка динамометрическим ключом натяжителя цепи составляет 8.5 дН.м, болты успокоителей 2.5, болт крепления ступицы коленвала 5, болты шкива навесного оборудования 2.8, болт крепления фазовращателя 2, звездочка распредвала 2 и т.д.

Также рекомендуется промазать болт крепления звездочки коленвала  так называемым жидким фиксатором

Еще важно не допустить ошибки при установке фазовращателей на впускном и выпускном валах (впускной имеет отметку IN35, выпускной EX30)

Рекомендации для безупречной работы цепи ГРМ на пежо 308

1. В первую очередь, своевременно меняйте масло.
2. Следить за уровнем масла в двигателе.
3. Используйте оригинальные масла Тотал.
4. Заправляйтесь качественным топливом.
5. Проводите ТО вовремя.

Данные советы хоть и являются простыми, но сэкономят приличную сумму.

Как видим замена цепи грм не каждому под силу. Если у вас возникли с этим проблемы мы готовы вам помочь и выполнить все работы по замене за небольшую цену. В нашем штабе работают высококвалифицированные мастера, которые дадут исчерпывающую консультацию.

Записать на замену цепи ГРМ Пежо 207, 308, 508 и Ситроен C3, C3 Picasso, C4 Picasso, С4, DS3, DS4, DS5 прямо сейчас:

В каких случаях необходима?

Цепь ГРМ имеет такое же назначение, как и зубчатый ремень ГРМ. Они служат для синхронного взаимодействия коленчатого и распределительного валов. Благодаря им клапана и поршни, двигаются одновременно не мешая друг другу. Если это нарушается, например, в случае обрыва ремня, то клапана встречаются с поршнями и гнутся, что может привести к капремонту мотора. Преимуществом цепи является то, что она не рвется, поэтому капитальный ремонт из-за обрыва не грозит.

Провисание цепи ГРМ

При длительной эксплуатации автомобиля Пежо 308 цепь ГРМ со временем вытягивается. Происходит это по причине износа шарнирных сочленений. Они изнашиваются, увеличивается шаг между звеньями. Цепь необходимо менять, если:

• исчерпана возможность регулирования ее натяжения;
• при совпадении меток на распредвале, не совпадают метки коленвала;
• обнаружены сколы на втулках, появились трещины на щечках.

Если увеличивается шаг, двигатель не ровно работает на холостом ходу. Изношенные звенья растягиваются неравномерно, поэтому цепь вокруг звездочек натягивается то сильнее, то слабее.

Опасно перескакивание цепи на 1-5 зубьев. В лучшем случае автомобиль просто остановится, в худшем поршни встретятся с клапанами и может потребоваться капитальный ремонт двигателя. Поэтому следует регулярно проверять натяжение цепи ГРМ.

Его можно проверить с помощью специального приспособления, выполняющего роль натяжителя.

Этот шаблон устанавливают на место натяжителя. Сначала выкручивается внутренний штифт, одновременно вкручивается внутренний шток. Замеряется зазор с помощью линейки или штангенциркуля. Для атмосферного мотора Пежо 308 не должно превышать 73 мм, для турбированного – 71 мм.

Шаблон натяжителя для проверки натяжения

Это интересно: Замена задних тормозных колодок на Шевроле Авео — фото и видео

Алгоритм замены

Когда все инструменты и расходники собраны, можно начинать процедуру замены. Сначала поддомкрачиваем переднюю часть автомобиля. Обесточиваем машину, сняв минусовую клемму с аккумулятора. Снимаем колесо, моторную защиту и брызговик. После этого следует строго придерживаться следующего алгоритма работы:

1. Демонтируем фильтр воздуха, а его патрубки отводим в сторону.
2. Снимаем верхний кожух мотора. Датчики распредвалов отключаем. Снимаем крышку с клапанов.

3. Совмещаем метки, размещенные на нижней части распредвалов. Для этого придется поворачивать коленвал вправо головкой на 18. Если с первого раза совмещения меток не произошло, крутить коленвал в обратную сторону нельзя. В этом случае придется сделать 2 полных оборота в том же направлении.
4. Теперь маховик нужно зафиксировать, но перед этим следует установить нижний маркер.
5. Отворачиваем подушку мотора и приподнимаем масляный щуп.
6. После этого нужно взять специальное приспособление и произвести фиксацию распредвалов.

7. Снимаем привод генератора, предварительно ослабив его натяжитель.
8. Демонтируем верхний успокоитель, если это не было проделано ранее.
9. Снимаем шестерни с распредвалов. Следите, чтобы цепь случайно не упала в картер мотора. Такое иногда случается.
10. Снимаем ступицу коленвала. Для этого сначала придется снять ее крышку.
11. Теперь уже можно снять цепь. Вместе с ней снимаются и успокоители, находящиеся сбоку.
12. После этого отворачивается приводная звездочка и сальник.
13. На этом процесс снятия цепи можно считать завершенным. Перед установкой нового расходника следует промыть обезжиривающим составом ступицу и шестерню коленвала.
14. Чтобы установить новый цепной привод, необходимо цепь собрать вместе с шестерней и успокоителями. Перед тем, как ставить звездочку коленвала, ее нужно как следует смазать герметиком.
15. Устанавливая шестерни распредвалов, не перепутайте местами фазовращатели. Помните, что на выпускной нанесен символ ЕХ 30, а на впускной – IN 35.

На фото ниже показано, как цепь должна выглядеть новая цепь.

После сборки придется проверить работу мотора. Для этого заводим двигатель и слушаем, как он работает. Наличие посторонних шумов будет говорить о том, что что-то сделано не так. Если слышен привычный шелест, значит все сделано правильно.

Не затягивайте с заменой цепи. Не дожидайтесь, когда она сойдет со звездочек. Обязательно проводите диагностические процедуры в ее отношении, так как они могут помочь выявить неисправность на начальном этапе.
