Нужно ли и зачем регулировать клапана на машине. подробно + видео

Каким двигателям и когда нужна регулировка клапанов?

Следует заметить, что далеко не всем двигателям внутреннего сгорания требуется периодическая регулировка клапанов. Дело в том, что сейчас во многих современных ДВС, которыми оснащаются легковые автомобили, в системах их газораспределительных механизмов устанавливаются таки называемые гидрокомпенсаторы. Эти устройства самостоятельно, в режиме реального времени регулируют зазоры, и поэтому их величина всегда является оптимальной.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Делать это нужно также и не дожидаясь «тревожных звоночков», в рамках проведения мероприятий по текущему техническому обслуживанию автомобиля. Периодичность проверки клапанных зазоров указывается в технической документации на каждое транспортное средство, и, как правило, составляет один раз на каждые 25000 – 30000 километров пробега. Ее обычно проводят на станциях технического обслуживания, но, обладая определенными навыками, проверку клапанных зазоров можно осуществить и самостоятельно.

Зазоры клапанов «Рено»

Перед вами — подробная инструкция по самостоятельной регулировке клапанов двигателя «Рено Логан».

Откручиваем болты крепления корпуса фильтра воздуха и снимаем его. Демонтируем патрубок крышки клапанов. Снимаем бронепровода со свечей зажигания и выкручиваем их поочередно. Далее необходимо открутить болты крышки клапанной и аккуратно снять ее. Затем, используя домкрат, нужно вывесить переднюю часть авто и включить четвертую передачу. Далее вращаем переднее колесо до появления метки F на шестерне распределительного вала

При этом важно следить за клапаном первого цилиндра. С помощью щупа проверяем тепловой зазор, предварительно ослабив контргайку установочного винта

После того как зазор будет установлен, следует затянуть контргайку и повторно произвести замеры. После этого приступаем к регулировке второго элемента этого же цилиндра.

Далее проворачиваем коленвал на половину оборота и регулируем зазор клапана на третьем цилиндре. Таким же образом проводится установка элементов на четвертом и втором цилиндрах.

После проведения работ проводим контрольные замеры. Проворачиваем коленчатый вал на триста шестьдесят градусов и проверяем зазоры всех клапанов.

Согласно техническим характеристикам двигателя, установочные нормы имеют следующие показатели:

• Клапаны впускные – 0,1-0,15 мм.
• Выпускные – 0,25-0,3 мм.

В случае полной замены выпускных клапанов предусмотрены специальные зазоры притирки – 0,2-0,25 мм.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Это интересно: Как высушить салон автомобиля

Бензиновый двигатель

Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем Для этого следует выполнить следующие действия:

1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).

   Выставляем метки распредвала двигателя

4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.

   Проверяем величину клапанных просветов двигателя

6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.

   Регулируем зазоры клапанов

7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
8. В указанные места наносим герметик и закручиваем клапанную крышку.

   Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. 1. Снять крышку воздушного фильтра и сам фильтр.
   2. Отсоединить трубки крепления фильтра и демонтировать крепление.
   3. Снимаем тросик управления воздушной заслонки (подсос).
   4. Снять тягу дроссельной заслонки.
   5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
   6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.

   7. Снимаем крышку трамблера (распределителя).

   8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.

      Метку выставляют специальным ключом для болта шкива коленвала ДВС.

      Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

   9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

   10. После совпадения меток приступаем к настройке зазоров клапанов.


       Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
       Угол проворота коленчатого вала	Регулируемые клапана
       	8 и 6
       180	4 и 7
       360	1 и 3
       540	5 и 2

       Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

   11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.

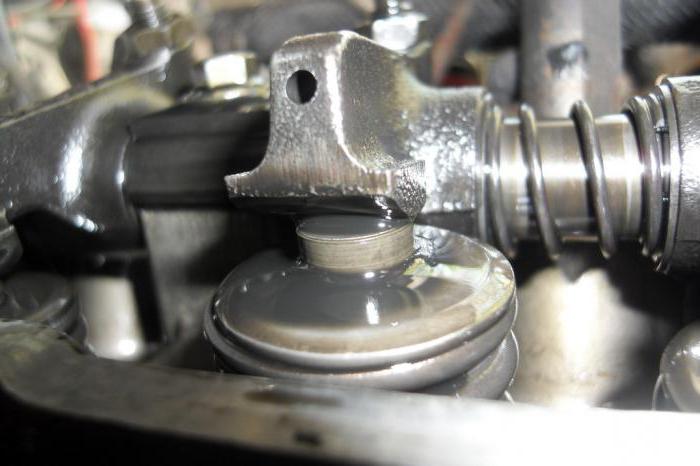

   12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением.

       Если пластинчатый специальный щуп толщиной 0,15 проходит легко  или с большим усилием, то надо регулировать.

   13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.

       Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.

   14. Далее, проделываем то же самое с 6-м клапаном.

   15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер.

       Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.

   16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Как будут работать клапана при неправильно выставленном зазоре

Двигатель работает в жёстком температурном режиме, от высокой температуры металл расширяется. Поэтому, если толкатель плотно прижимается к кулачку распредвала, происходит следующее:

1. При нагреве впускной клапан не сможет герметично прилегать на своё место, и часть воспламенившейся смеси будет выброшена через эту щель.
2. Из-за неплотного прилегания широкой части клапана к блоку нарушается его охлаждение, и он быстрее разрушается. Особенно это касается выпускных клапанов, работающих в более жестких температурных условиях. Впускные охлаждаются поступающей смесью.
3. Нарушается компрессия, мощность заметно падает, износ деталей сильно ускоряется.

То же самое произойдет, если неплотно закрываются выпускные клапана.

Уменьшится зазор может из-за износа фаски на широкой части клапана – «тарелке», да и его «седло» также изнашивается из-за постоянных ударов и высокой температуры. Поэтому «тарелка» постепенно утопает в «седле» немного глубже, а толкатель приближается к кулачку. Конечно, эти величины очень малы – микроны, но всё-таки постепенно начинают сказываться на работе двигателя.

Случается и обратная ситуация, когда зазор слишком велик. Например, неизбежно происходит износ кулачков распредвала и поверхности толкателя. Зазор между ними увеличивается. В итоге нарушается работа двигателя – впускные клапана открываются чуть позже, и смесь не успевает попасть в камеру сгорания в достаточном количестве. От этого мощность двигателя падает, и работает он с шумом – из-за стука распредвала по толкателям. Ситуация усугубляется и более поздним открытием выпускных клапанов, отчего отработанные газы удаляются из цилиндра не полностью.

В любом случае, как только двигатель стал хуже «тянуть», тем более еще и работать с большим шумом, пора отправляться на СТО. Иначе однажды поездка закончится вызовом эвакуатора, а затем заменой некоторых узлов двигателя. Так экономия нескольких сотен рублей и часа времени приводит к длительному и дорогостоящему ремонту.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салонеМас Моторс

Газораспределительный механизм (или сокращенно ГРМ) любого четырехтактного силового агрегата необходим для обеспечения полных циклов его работы: впуска, сжатия горючей смеси, рабочего хода поршня и выпуска отработанных газов. Если выполнена правильная регулировка клапанов, то у Вас не будет проблем с ГРМ: в противном случае синхронизация работы цилиндров будет нарушена и двигатель не сможет функционировать с максимальной эффективностью.

Зазоры клапанов «Рено»

Перед вами — подробная инструкция по самостоятельной регулировке клапанов двигателя «Рено Логан».

Откручиваем болты крепления корпуса фильтра воздуха и снимаем его. Демонтируем патрубок крышки клапанов. Снимаем бронепровода со свечей зажигания и выкручиваем их поочередно. Далее необходимо открутить болты крышки клапанной и аккуратно снять ее. Затем, используя домкрат, нужно вывесить переднюю часть авто и включить четвертую передачу. Далее вращаем переднее колесо до появления метки F на шестерне распределительного вала

При этом важно следить за клапаном первого цилиндра. С помощью щупа проверяем тепловой зазор, предварительно ослабив контргайку установочного винта

После того как зазор будет установлен, следует затянуть контргайку и повторно произвести замеры. После этого приступаем к регулировке второго элемента этого же цилиндра.

Далее проворачиваем коленвал на половину оборота и регулируем зазор клапана на третьем цилиндре. Таким же образом проводится установка элементов на четвертом и втором цилиндрах.

После проведения работ проводим контрольные замеры. Проворачиваем коленчатый вал на триста шестьдесят градусов и проверяем зазоры всех клапанов.

Согласно техническим характеристикам двигателя, установочные нормы имеют следующие показатели:

• Клапаны впускные – 0,1-0,15 мм.
• Выпускные – 0,25-0,3 мм.

В случае полной замены выпускных клапанов предусмотрены специальные зазоры притирки – 0,2-0,25 мм.

Измерение и регулировка

Регулировка зазоров клапанов

Детальное описание этих процедур займёт объём размером с брошюру, так как попутно пришлось бы вдаваться в техническую терминологию и подробности устройства ГРМ различных конструкций. Основные и необходимые правила, касающиеся для всех без исключения ДВС:

• измерение и регулировку зазоров клапанов следует производить только на холодном двигателе;
• эти действия должны проводиться, только когда клапан закрыт, для чего нужно знать порядок работы цилиндров и расположение установочных меток на звёздочках (шестернях) распредвала (или распредвалов) и коленвала;
• метки на звёздочках и шестернях надо точно совмещать с метками на корпусе двигателя, поворачивая коленчатый вал по ходу вращения. За два оборота коленвала распредвал совершает один оборот.

Простейшим измерительным инструментом является щуп для регулировки клапанов. Для классических “Жигулей”, например, он продаётся отдельно (0,15 мм), но на некоторых моторах не все клапаны имеют одинаковую величину зазоров (например, на ЗМЗ-402) и необходим набор щупов. Используя микрометр, Вы добьётесь большей точности, но необходимо использовать его вместе с приспособлением для измерения зазоров.

Для тех же “Жигулей” оно представляет собой рейку, которая устанавливается на шпильки крепления “постели” распредвала. На ней указаны углы поворота, соответствующие закрытому положению того или иного клапана.

Кроме измерительных инструментов, иногда нужны приспособления для регулировки зазоров клапанов. Например, на двигателях семейства ВАЗ 2108 это комплект из двух инструментов. Одним толкатель клапана (“стакан”) отжимается от кулачка распредвала, другим это положение толкателя фиксируется, что позволяет заменить регулировочную шайбу.

В любом случае, если Вы решили произвести регулировку самостоятельно, магазины автозапчастей не оставят Вас с голыми руками. Подробнее о регулировке зазоров клапанов (на примере автомобилей ВАЗ) смотрите в видео на нашем сайте!

В любых ДВС для организации нормального газораспределения применяются клапанные механизмы. На привод коленвала забирается небольшая часть крутящего момента. В процессе нагрева металл имеет свойства расширяться. Следовательно, меняются размеры деталей мотора. Изменяются и размеры элементов ГРМ. Если в приводе ГРМ не предусмотрен тепловой то при нагревании двигателя до его оптимальных рабочих температур клапаны не будут плотно закрываться. Как следствие, они не будут обеспечивать требуемой герметичности.

По этой причине рабочие характеристики двигателя могут ухудшиться. Но это не все. Снижается ресурс клапанов — очень часто подгорают кромки тарелок. В процессе работы клапана поверхность его изнашивается, а тепловые зазоры увеличиваются. Это ведет к более шумной работе мотора. Чтобы этого не возникало, а двигатель всегда работал ровно и тихо, необходимо периодически регулировать тепловой зазор клапана. Для этого инженеры предусмотрели специальный механизм или же шайбы для регулировки.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101

Добрый день дорогие друзья. Сегодня мы вам расскажем как самостоятельно максимально точно произвести регулировку клапанов на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101, да и на любом другом классическом двигателе.

Поскольку рокера, клапана имеют свойство изнашиваться, обычным щупом на уже побегавшем двигателе идеально настроить клапана ну никак не получится, все равно будет погрешность, причем в зависимости от выработки тех или иных деталей головки двигателя данная погрешность может быть достаточной большой.

Дабы избежать проблем, мы используем для регулировки клапанов микрометр. Он идеально подходит для данной задачи, позволяет отрегулировать маскимально точно клапана в независимости от степени изношенности деталей двигателя.

Итак, у нас есть рейка для регулировки с индикатором (микрометром) и остывший двигатель (регулировка клапанов производится на ХОЛОДНОМ двигателе). Отмечу, что я бы рекомендовал перед регулировкой клапанов сверить все метки ГРМ и произвести натяжку цепи.

Итак, поехали, для начала снимаем с авто «кастлюлю» карбюратора, сдергиваем с нее шланг сапуна и убираем в сторону, затем отцепляем привод педали газа, затем откручиваем и снимаем клапаную крышку двигателя.

Так же рекомендуем перед регулировкой снять крышку с распределителя зажигания — будет намного удобнее. Вот как выглядит наш двигатель после всех этих процедур:

• Еще в качестве рекомендации посоветуем выкрутить свечи — без них двигатель прокручивать будет гораздо легче. Проворачиваем двигатель, специальным ключом за маховик до совмещения меток на звездочке распредвала с меткой на корпусе подшипников, как на фото ниже:
• Одновременно с этим должны совпасть метки на шкиве коленвала и на двигателе.

Что бы было удобнее регулировать клапана, берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Лучше сделать это с лицевой стороны звезды распредвала.

1. В принципе по этому мануалу можно регулировать как щупом так и рейкой, но в данной статье мы опишем именно вариант с рейкой, он более точный.
2. Ну чтож, берем рейку и прикручиваем ее на крепление постели распредвала:

Обратите внимание вот на какой момент, если до упора закрутить все три винта рейки, то она будет болтаться. Поэтому сначала закручиваем крайние винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии. Затем надеваем на рейку индикатор:

• И ставим его лапкой на краешек кулачка регулируемого клапана, как на фото ниже:
• Далее цепляем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления:

Если показания отличаются в ту или иную сторону, то клапан подлежит регулировке. Для этого берем крепкий ключик на 17 и ослабляем контргайку, как на фото ниже.

А затем регулируем зазор клапана ключиком на 13 в большую или меньшую сторону в зависимости от показаний микрометра.

Проверяем правильность регулировки снова по микрометру и если все правильно, то затягиваем обратно контрагайку, придерживая при этом болт ключом на 13. После того как обтянули клапан, повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он может слегка уменьшиться, и нужно приноровиться брать зазор слегка с запасом.

При регулироке щупом все несколько проще — просовываем щуп в зазор (сам щуп видно на втором фото он вставлен в зазор первого клапана). Щуп должен ходить с легким защемлением

Кстати особое внимание следует уделить качеству щупа. Теперь немного подробнее распишем про порядок регулировки клапанов

В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны.
После регулировки проворачиваем двигатель. Коленвал у нас провернется на 180 градусов, а распредвал и бегунок распределителя зажигания всего лишь на 90, вот для контроля этого мы и наносили ранее метки маркером.

Провернув распредвал на 90 градусов (коленвал проворачивается при этом  на 180) регулируем 4 и 7 клапаны

Проворачиваем еще на 90 градусов (получается распредвал на 180 коленвал на 360) и регулируем 1 и 3 клапаны.
Делаем еще один поворот на 90 градусов ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана.
По окончании процедуры регулировки можно еще раз прокрутить все по кргу дабы проверить правильность регулировки.

Ну вот вы и научились самостоятельно регулировать клапана на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101 да и в принципе на любом классическом двигателе (кроме роторного) Будем рады видеть вас в нашем клубе любителей классики на форуме, ответим на любые вопросы и поможем с решением любых проблем. Удачи на дорогах и не ломайтесь!
