Установка электростеклоподъемников на ваз 2107

Виды ЭСП

Для «жигулей» сегодня производится несколько вариантов электрических подъемников стекол:

• планочные;
• реечные;
• тросиковые.

Каждая модель отличается особенностями, достоинствами и недостатками, от чего и зависит установка электростеклоподъемников на ваз 2107.

Необходимо отметить, что у различных изготовителей механизмы конструктивно отличаются, по этой причине взаимозаменяемыми их считать не следует. Стоимость комплектов не очень высокая, и наибольшей популярностью пользуются подъемники форвард для передних стекол. Стандартная комплектация подъемника электрического включает в себя:

• подъемный механизм с моторами;
• кнопки управления;
• проводку со штекерными устройствами;
• крепежные элементы;
• заглушки.

Кроме того, к комплектности поставки прилагается инструкция, содержащая схему подсоединения электрики.

Как поставить стеклоподъемник на ваз 2107

Все мы понимаем, что денег на хороший импортный автомобиль нам придется зарабатывать долго и очень долго, поэтому рано или поздно мы решаемся на покупку родного нам ВАЗа. И тут мы начинаем менять все под себя – это касается и электро стеклоподъемников. Если это ваш первый автомобиль, тогда возникает вопрос, а как установить стеклоподъемники на ваз 2107? Для начала мы поймем как работает стеклоподъемник ваз 2107.

Устройство стеклоподъемника ваз 2107

1. Ручка стеклоподъемника;
2. Называется облицовочной втулкой с посадочным пазом для ручки стеклоподъемника;
3. Называется розеткой ручки стеклоподъемника;
4. Называется звездочным механизмом стеклоподъемника;
5. Верхние ролики;
6. Болты для крепления прижимной пластины;
7. Сама прижимающая пластина;
8. Кронштейн, который фиксирует стекло;
9. Стекло;
10. Сам тросик;
11. Нижний ролик;
12. Гайка с болтом, которые служат креплением нижнего ролика;
13. Натяжной ролик;

Отличительной особенностью, ваз 2107 от других предшественниц является то, что в конструкции подъемника стекла предусмотрен 4-й дополнительный подшипник для натяжения троса. Такое изменение произошло из-за того, что боковое стекло имеет цельную конструкцию и отсутствует, так называемая среди водителей «форточка».

Теперь для вас устройство стеклоподъемника ваз 2107, уже более менее знакомо, поэтому мы перейдем к демонтажу.

Как разобрать стеклоподъемник на ваз 2107, пошагово:

1) Опускаем стекло до упора вниз;

2) Затем, снимаем ручку стеклоподъемника. Для этого вам нужно, между облицовочной втулкой и ручкой, попытаться отсоединить стопорную разрезную шайбу. Выполнить эту процедуру, без плоской отвертки у вас не получится. В результате, вы раздвинете разрезные края шайбы и выведите ее с зацепления.

3) После этого вы сможете снять декоративную накладку на дверке автомобиля, тем самым открыть доступ к дверному проему.

4) Ключом R10, не до конца откручиваете болт крепления нижнего ролика. После чего, сместив натяжной ролик, ослабляем натяжение тросика.

5) Трос снимаем с роликов.

6) Берем ключ R8 и отвинчиваем 3-ри гайки, которые крепят подъемный механизм.

7) В конечном итоге, изымаем старый механизм, через технологический проем в двери. На этом, мы закончили разборку стеклоподъемника на ваз 2107.

Примечание: Если механизм имеет серьезные повреждения, тогда стоит его заменить. Если вы решили произвести ремонт и установить аналогичный, то установку производите в обратном порядке. Также в тех местах где концы троса входят в сам механизм, необходимо закрепить проволокой – это облегчит установку стеклоподъемника.

Как установить электрический стеклоподъемник на ваз 2107

Сейчас рынок предлагает нам, широкий ассортимент от отечественных и зарубежных производителей электростеклоподъемников. Среди отечественных, на рынке автопрома, хорошо себя зарекомендовали «Гранат», «Форвард» и «Катран».

Однако большинство владельцев ВАЗ 2107, сталкиваются с одной и той проблемой. Проблема эта заключается в том, что на ВАЗ 2107 отсутствует поворотная форточка и стекло опускается по всей длине двери, в результате установка вышеуказанных моделей стеклоподъемников очень затруднена – из-за того, что остается очень мало места для установки.

Но не переживайте, выход есть и найти его вы можете у производителей подъемников SPAL и Delux. Конечно цена не из дешевых, зато качество у этих производителей на 1-м месте.

Установка подъемника стекла ваз 2107:

1) Изучаем инструкцию установки;

2) Для безопасности выполнения ремонтных работ, отсоедините провода от клеммы аккумулятора;

3) Затем демонтируем старый механизм;

4) Подбираем место и по инструкции производим установку электромотора;

5) После этого, подготавливаем посадочные отверстия для будущих кнопок включения подъемника. Самым удачным местом будет являться панель приборов.

6) По схеме в инструкции, производим подключение электропривода;

7) Кнопки вставляем в отверстия;

На этом замена обычного на электро стеклоподъемник завершена. Для проверки работоспособности, подключаем клеммы аккумулятора на место и пробуем нажимать на кнопку. Также наша редакция настоятельно рекомендует просмотреть видео, в котором вы узнаете о возможных трудностях, которые могут возникнуть во время замены.

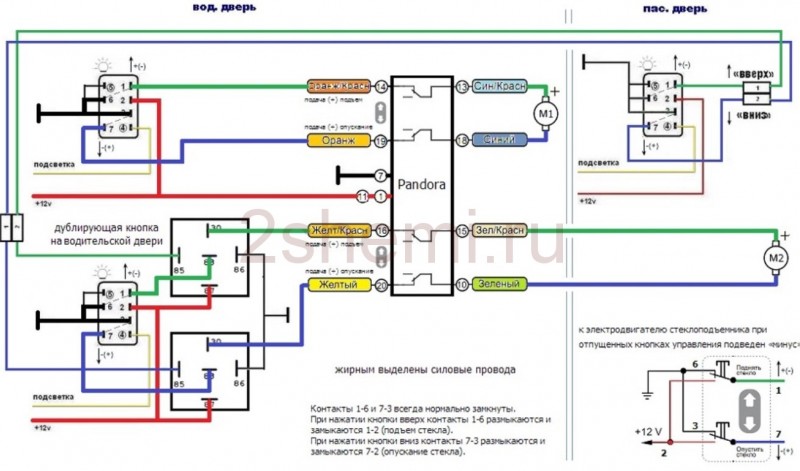

Доводчик стекол Pandora DWM

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Когда механизм сломался – ваши действия?

При поломке стеклоподъемника в автомобиле ВАЗ 2107 не составит труда ее устранить. Характер поломки зависит от типа механизма. Чаще всего, независимо от конструкции, ломаются именно зубцы вращающей шестеренки. Для выполнения ремонта аккуратно снимите обшивку и карту дверцы автомобиля, а также все элементы, которые на ней размещены. После этого снимите сам стеклоподъемник и направляйтесь с ним в автомагазин. Если в основе вашего механизма лежит трос, то при полностью опущенном стекле поставьте на нем метки возле шестеренок. Это значительно упростит обратную сборку после выполнения ремонта и избавит вас от длительной регулировки высоты стекла.

Это интересно: Как не купить автохлам: важные советы

При выходе из строя электрического стеклоподъемника в автомобиле ВАЗ 2110 все обстоит намного серьезней. В данном случае может быть много вариантов поломки. Прежде всего, необходимо проверить блок управления электропитания. Во всех моделях ВАЗ 2110 за работу электрических стеклоподъемников отвечает предохранитель, который расположен в монтажном блоке под капотом автомобиля. Его порядковый номер вы сможете посмотреть на крышке блока. В случае выхода из строя замените его.

Если же с ним все нормально, тогда нужно приступить к самому блоку, в котором осуществляется управление стеклоподъемниками. При плохом электрическом контакте или выходе из строя транзисторов не будет работать также привод стеклоподъемника, расположенного с пассажирской стороны, потому что данная система закольцована между собой.

Если же в вашем автомобиле стекло опускается или поднимается не полностью, то это связано с перекосом или защемлением стекла. В данном случае необходимо более точно выставить фиксаторы стекла и отрегулировать их положения максимально точно. В некоторых случаях требуется замена уплотнительных резинок стекла. Под воздействием влаги они расширяются и препятствуют перемещению полотна.

Стеклоподъемники в автомобиле ВАЗ 2110 в некоторых моделях имеют доводчики стекла. Это современное приспособление, которое позволяет при нажатии не удерживать кнопку электрического блока, потому как стекло будет опускаться или подниматься само. Очень часто доводчики стекла подключают к сигнализации автомобиля, что позволяет закрывать окна при нажатии блокировки на кнопке пульта. Если по каким-либо причинам доводчики стекла в вашем автомобиле работают неправильно, тогда первым делом нужно проверить, хорошо ли работают кнопки блока управления. Если же проблема в них, то замена спасет ситуацию. Не пытайтесь разобрать или отремонтировать их, это будет попросту зря потраченное время.

Также бывает, что причина плохой работы доводчика стекла – плохая смазка механизма. Для её устранения необходимо смазать шестеренки привода, а также других элементов в зависимости от типа устройства стеклоподъемника.

Если же в механизме не работает электрический привод, тогда нужна его замена, при этом привод в карте водительской двери должен работать. Для модели автомобиля ВАЗ 2110 купить нужный электропривод не составит труда, так как он доступен во всех автомагазинах. Чтобы не утруждать себя с маркировками, просто снимите вышедшую из строя деталь и отправьтесь с ней в магазин – так подобрать нужную модель будет гораздо проще.

Если причину поломки электрического стеклоподъемника в автомобиле ВАЗ 2110 не удалось выяснить, тогда придется обратиться в сервисный центр для более детальной диагностики. Так как автомобили ВАЗ 2110 имеют электронные «мозги», то причиной поломки может быть выход из строя контролера или сбой в прошивке.

Устройство стеклоподъемников «Семерки»

Как установить электро стеклоподъемники на ВАЗ 2107, какую схему использовать, как поменять ЭСП своими руками, в каких случаях требуется ремонт?

Ответы на эти вопросы мы дадим ниже, а для начала давайте ознакомимся с устройством механических СП:

• рукоятка, при помощи которой можно поднять и опустить стекло;
• отделочная втулка со специальным местом для рукоятки;
• так называемая розетка ручки;
• механизм подъема и опускания стекол;
• нижний и верхний ролики;
• фиксирующие пластины;
• крепежные болты для пластины, а также болты и гайки для фиксации нижнего ролика;
• трос, с помощью которого осуществляется открытие и закрытие стекол;
• специальный кронштейн, который фиксирует стекло в одном положении;
• натяжной ролик.

Что касается электрических СП, то в данном случае устройство включает в себя также блок управления с кнопками, привод или мотор-редуктор, а также электроцепь, соединяющую все элементы.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

Снимаем ручку стеклоподъёмника

Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.

За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.

Заменить ручку несложно, это происходит в следующем порядке:

1. Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
2. Снять и на её место установить новую.

Снимаем стеклоподъёмник

Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

1. Опустить стекло до упора и снять ручку стеклоподъёмника.
2. Открутить болты крепления дверной ручки и снять её.

Устанавливаем новый механизм

Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

1. Смазать трос стеклоподъёмника.

Замена тросика

Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

• перед установкой обязательно нужно обильно промазать трос смазкой;
• на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
• в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.

Замена роликов

В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.

Видео: замена стеклоподъёмника на ВАЗ 2107

Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Как установить электростеклоподъёмник на ВАЗ 2107

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

1. Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
2. Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
3. Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.

Пособие по установке подъемника стекла ВАЗ 2107

Процесс установки состоит из следующих этапов:

1. Сначала следует тщательно изучить инструкцию по установке, которая прилагается к набору.
2. Далее для обеспечения безопасности при выполнении установки, необходимо отключить электропитание автомобиля.
3. Затем нужно поднять до упора вверх стекло и зафиксировать его скотчем.
4. Далее по описанной раннее схеме необходимо снять старый подъемный механизм.
5. Выбираем место для электромотора, обычно его размещают в нижней части дверей. Прикладываем электромотор в выбранное место и делаем разметку для крепежа.
6. С помощью дрели по разметке делаем отверстия для установки механизма.
7. Монтируем ЭПС на выбранное место и закрепляем его с помощью крепежа. Установка механизма на штатное место

В комплекте с ЭСП идут саморезы, но лучше их заменить на винты с гайками и шайбой гровером для фиксации.

После установки электромотора, который крепится с помощью длинных болтов, обязательно нужно положить по две гайки между дверью и кронштейнами электромотора. Таким образом, во время эксплуатации можно избежать трения троса по окантовке двери.
Далее нужно уложить трос на штатное место между роликами. По инструкции трубки тросиков должны обязательно пересекаться внутри двери.
Затем следует найти место для посадочных мест кнопок управления подъемником и подготовить их. Лучше всего для этого подходит панель приборов и ручка дверей. Один из вариантов – замена штатных кнопок на приборной панели.

Установка планки на двери

Опускаем стекло вниз. Закрепляем стекло в монтажной рейке. Все операции выполняем аккуратно так, чтобы не повредить хрупкие детали.
На следующем этапе будем подключать электропроводку. Перед этим нужно внимательно изучить принципиальную схему подключения, которая имеется в комплекте поставки. Установку следует выполнять строго по схеме.

Схема подключения электропроводки

Сначала нужно подвести провода к центральной консоли машины. Они протягиваются через защитную гофрированную трубу. Лучше кинуть отдельный провод с предохранителем, чтобы не нагружать провода прикуривателя!
Через подготовленные отверстия для управляющих кнопок на приборной панели выводим провода, подключаем и укладываем на предназначенное место для них место.

Кнопки управления стекломподъемным механизмом

При подключении силового контура электрических подъемников для стекла к бортовой электро сети автомобиля обязательно нужно использовать предохранители. Схема, по которой монтируется электропроводка, должна обеспечивать использование электроприводов только при включенном силовом агрегате.
Провода, которые проходят в салоне, нужно изолировать пластиковыми трубками. Укладывать их следует под обшивку.
После монтажа электропроводки подключаем отрицательную клемму к аккумулятору.

На этом замена механических стеклоподъемников на ВАЗ 2107 на электрические своими руками завершена. Теперь можно приступать к проверке и регулировке установленного устройства.

Воспользовавшись установленным электрическим приводом, поднимаем стекло вверх. Необходимо настроить механизма так, чтобы при поднятом до упора стекле нигде не осталось зазоров. После проверки и регулировки, нужно поставить на место обшивку дверей в обратном порядке. Вместо ручки механического стеклоподъемника устанавливаем заглушку.

Установка электрических стеклоподъемников своими руками повышает комфорт водителю и пассажирам благодаря возможности с помощью кнопки управлять открытием и закрытием бокового стекла. Кроме того, наличие электростеклоподъемников позволяет настроить сигнализацию так, чтобы при постановке на охрану все стекла автоматически закрывались.

Умение демонтировать и устанавливать стеклоподъемники на ВАЗ 2107 своими руками дает возможность сэкономить на посещении автосервиса.

Последовательность действий при установке ЭСП, видеоурок

Для выполнения всех мероприятий потребуются набор отверток, ключи торцовой формы на 8 и 10 мм, скотч для малярных работ, метровый кусок стальной проволоки. Для начала следует отключить массу на аккумуляторной батарее. Так как реечная конструкция для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере. В салоне разбирается дверь, с этой целью в первую очередь демонтируется ручка подъемника стекла.

Теперь следует открутить кнопочку, фиксирующую замковое устройство, отвернуть на подлокотнике винты. Они расположены в передней части сверху, сзади и в середине. Аккуратно снимается главная обшивочная часть двери, затем – верхняя. Торцовым ключом на восемь выкручиваются болтики механизма. Затем отворачиваются болты, крепящие направляющую планки, которая удаляется за ненадобностью. Из двери извлекается механический подъемник стекла. На стекле следует открутить четыре винта, крепящих механизм (по два с каждой стороны). Откручивается гайка, натягивающая тросик подъемного устройства, демонтируется ролик. Теперь механизм можно полностью вытащить из двери. Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Моторчик редуктора устанавливается вместо механического подъемного устройства. При этом винтики используются из комплекта, так как штатные будут длинноватыми и упрутся в механизм. В случае необходимости можно аккуратно обрезать штатные. Стеклянные держатели к электрическому подъемному механизму можно закрепить штатным крепежом. От подъемников выводится проводка, на дверях либо на подлокотнике, расположенном в центре, у консоли коробки переключения скоростей, устанавливаются кнопки. В обратной последовательности проводится сборка двери.

Все достаточно просто. Если есть желание сэкономить деньги, то подобные работы вполне можно выполнить самостоятельно. Для этого только следует знать схему устройства подъемного механизма и иметь нужные условия для проведения работ.

Последовательность действий при установке ЭСП, видеоурок

Для выполнения всех мероприятий потребуются набор отверток, ключи торцовой формы на 8 и 10 мм, скотч для малярных работ, метровый кусок стальной проволоки.
Для начала следует отключить массу на аккумуляторной батарее. Так как реечная конструкция для передних дверей «семерки» подходит лучше остальных, разберем последовательность работ на ее примере.
В салоне разбирается дверь, с этой целью в первую очередь демонтируется ручка подъемника стекла.

Теперь следует открутить кнопочку, фиксирующую замковое устройство, отвернуть на подлокотнике винты. Они расположены в передней части сверху, сзади и в середине. Аккуратно снимается главная обшивочная часть двери, затем – верхняя. Торцовым ключом на восемь выкручиваются болтики механизма. Затем отворачиваются болты, крепящие направляющую планки, которая удаляется за ненадобностью. Из двери извлекается механический подъемник стекла. На стекле следует открутить четыре винта, крепящих механизм (по два с каждой стороны).
Откручивается гайка, натягивающая тросик подъемного устройства, демонтируется ролик. Теперь механизм можно полностью вытащить из двери.
Под новое устройство придется просверлить в двери пару шестимиллиметровых отверстий, одно из которых должно располагаться возле ручки, закрывающей дверь.

Моторчик редуктора устанавливается вместо механического подъемного устройства. При этом винтики используются из комплекта, так как штатные будут длинноватыми и упрутся в механизм. В случае необходимости можно аккуратно обрезать штатные.
Стеклянные держатели к электрическому подъемному механизму можно закрепить штатным крепежом.
От подъемников выводится проводка, на дверях либо на подлокотнике, расположенном в центре, у консоли коробки переключения скоростей, устанавливаются кнопки.
В обратной последовательности проводится сборка двери.

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

Комплект включает два стеклоподъёмника, жгут электропроводки, переключатели и декоративные заглушки на двери

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;
• после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;
• открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;
• в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;
• в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;
• далее высверливается нижнее отверстие;
• через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;
• отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;
• на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;
• проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;
  К счастью, на смену неудобным подъёмникам автомобильных стёкол пришли электроподъёмники. На ВАЗ-2107 установить их вполне возможно, нужно лишь убрать старые. Для этого необходимо выполнить следующие действия.

Установка ЭСП «Гранат» на ВАЗ 2107

Прежде чем приступить к работе, приготовим всё необходимое.

1. Инструменты и материалы
2. Комплект ЭСП «Гранат» для ВАЗ 2107.
3. Отвёртка с плоским жалом.
4. Штангенциркуль.
5. Линейка.
6. Маркер.
7. Комплект рожковых ключей.
8. Набор торцовых головок.
9. Электродрель с набором свёрл.
10. Смазка ШРУС-4.
11. Смазка силиконовая.

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;

• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;

• после снятия ручки той же отвёрткой поддеваются пластиковые заглушки по периметру обшивки двери. Они извлекаются, открывая доступ к болтам на 8, удерживающим обшивку. Болты откручиваются торцовой головкой, обшивка двери снимается;

• открывается доступ к тросовому механизму и креплению стекла. Стекло выдвигается в крайнее верхнее положение и закрепляется скотчем. Откручиваются все крепёжные болты как на каретках стекла, так и на самом механизме, после чего он извлекается из двери;

• в инструкции, прилагаемой к ЭСП «Гранат» показано расположение двух отверстий, которые необходимо просверлить в двери для закрепления рейки ЭСП. С помощью линейки, штангенциркуля и маркера на дверь наносится разметка под крепёжные отверстия;

• в электродрель устанавливается сверло на 5.5. С его помощью высверливается отверстие в ранее намеченной верхней точке;

• далее высверливается нижнее отверстие;

• через правое технологическое отверстие в дверь заводится механизм стеклоподъёмника;

• отверстия в вертикальной рейке механизма совмещаются с просверлёнными ранее отверстиями в двери, после чего рейка фиксируется двумя болтами на 10 из комплекта ЭСП «Гранат»;

• на мотор ЭСП с аккумулятора подаётся напряжение. Он перемещается вверх вместе со всем механизмом ЭСП. Необходимо дождаться момента, когда отверстия в креплениях механизма совместятся с отверстиями в каретках оконного стекла. После этого стекло фиксируется крепёжными болтами;

• проводка от моторчика ЭСП через технологические отверстия в двери подаётся под приборную панель автомобиля, где подключается по схеме, приведённой ниже;

• кнопки включения ЭСП могут располагаться около прикуривателя, там, где имеется специальная ниша для дополнительных кнопок. Никаких новых отверстий делать не потребуется, необходимо лишь извлечь пластиковую заглушку;

• после сборки схемы и монтажа кнопок на движущиеся части механизма ЭСП наносится состав ШРУС-4;
• теперь подключается аккумулятор и проверяется работа ЭСП и правильность сборки схемы;
• если никаких проблем в работе ЭСП не обнаружилось, дверная обшивка устанавливается на место и прикручивается;
