Цепь ГРМ

Цепной привод ГРМ – способ передачи вращательного усилия от коленчатого вала двигателя к распределительному валу ГРМ, который расположен в головке блока цилиндров (ГБЦ) верхнеклапанных ДВС.

Цепная передача может быть реализована посредством установки роликовой или зубчатой цепи. Стоит отметить, что зубчатые цепи сегодня являются более предпочтительным вариантом. Зубчатая цепь ГРМ имеет повышенную гибкость, а также использование зубчатой цепи в конструкции привода позволяет снизить уровень шума при работе ДВС. Использование такой цепи приближает по данному показателю цепной привод к ременному.Цепной привод включает в себя однорядные и двухрядные цепи. Посредством цепи усилие от звездочки коленвала передается на звездочку, закрепленную на конце распредвала. Специальный ограничительный палец, который вкручен в блок цилиндров или ГБЦ, является ограничителем цепи ГРМ. Элемент не позволяет цепи спадать в случае ослабления натяжения. Цепь не касается ограничителя при условии нормального натяжения.

Достоинством качественной цепи ГРМ является то, что она практически не растягивается и несжимается в процессе эксплуатации. Главной задачей становится обеспечение эффективного

натяжения цепи при условии работы мотора на различных оборотах.

Цепь ГРМ натягивается при помощи специальных гидравлических натяжителей, которые работают при помощи моторного масла, поступающего из системы смазки двигателя. Натяжителей цепи может быть несколько (1-3), что зависит от количества распределительных валов ГРМ и других особенностей конструкции.

Натяжение цепи не позволяет исключить возникающих колебаний в тех местах, где отсутствуют приводные шкивы и натяжители. Колебания возникают по причине того, что цепь склонна к инерционному движению. По этой причине цепной привод получил дополнительную систему для гашения возникающих колебаний цепи ГРМ.Элементами для устранения колебаний цепи ГРМ выступают так называемые успокоители. Успокоитель цепи представляет собой специальную прижимную планку, которая имеет металлическую основу и покрывается сверху резиной. Успокоитель подпружинен, допуская небольшие колебания цепи, которые ограничены силой пружины. Использование натяжителя и успокоителя цепи становится качественным решением для снижения вибрации и шума в процессе работы цепного привода ГРМ.

Долговечность цепи зависит от материалов ее изготовления, а также от качества обработки. Аналогичные требования выдвигаются к звездочкам, с которыми цепь постоянно взаимодействует. Не менее важными аспектами являются исправность системы смазки ДВС и качество моторного масла. Получается, ресурс цепи ГРМ сильно зависит от трех основных факторов:

— качество самой цепи;— правильное натяжение;

— эффективность смазки;

При соблюдении указанных условий цепь служит без замены минимум от 100 тыс. пройденныхкилометров. Поводом для замены цепи ГРМ служит заметное повышение шума в процессе работысилового агрегата. Обрыв цепи ГРМ происходит в редких случаях, когда двигатель долгое время

эксплуатируется с сильно изношенной цепью.

Главным минусом цепного привода является то, что механизм расположен внутри блока цилиндров и затрагивает внутреннюю часть головки блока цилиндров. Сама цепь изнашивается очень медленно, но успокоители-башмаки и натяжители цепи выходят из строя намного быстрее. Для контроля состояния и замены указанных элементов требуется осуществить большой объем работ по разборке двигателя. Цепной привод ГРМ повышает итоговую стоимость автомобиля, но при должном обслуживании способен обеспечить повышенную надежность сравнительно с реализацией привода посредством ремня ГРМ.

www.drive2.ru

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.

Для чего осуществляется замена устройства

При продолжительной эксплуатации натяжитель цепи ВАЗ 2107 ослабевает(пружинка теряет свою упругость), что приводит к неправильной работе устройства. Это отражается негативно на работе двигателя, так как постепенно происходит смещение фаз газораспределения, что способствует повышенному разогреву и износу деталей цилиндро-поршневой группы.

Если выполнить натяжку цепи уже не представляется возможным, то возможно пора производить замену самой цепи или одного или обоих башмаков, но возможно, пришел в негодность только натяжитель цепи ВАЗ 2107 и получится обойтись только его заменой, без дорогостоящего ремонта. В материале рассмотрим вопрос о том, как заменить натяжитель цепи на автомобиле ВАЗ 2107, не затрагивая при этом башмак натяжителя.

Что потребуется для проведения работ

Чтобы заменить натяжитель на ВАЗ 2107, потребуется воспользоваться простыми инструментами:

• Рожковые ключи на «10» и на «13».
• Ключ для вращения коленвала.

Убедившись в наличии вышеперечисленных инструментов, можно приступать к проведению работ.

Сколько стоит новое изделие

Для ВАЗ 2107 подходит натяжитель от классических моделей ВАЗ, поэтому можно выбирать любой, который имеется на рынке. Средняя стоимость данного устройства составляет 600-700 рублей. Опытные водители рекомендуют отдать предпочтение устройствам Тольяттинского автомобильного завода, которые поставляются в синей упаковке. На упаковке имеется номер упаковщика, а также специальная наклейка, под которой имеется код. Если этот код отправить на номер, то поступит СМС-сообщение с подтверждением.

Важно знать! Приобретайте товар только в сертифицированных магазинах, чтобы избежать приобретения подделки. Положительные отзывы получает также устройство марки «Пилот»

Он имеет свои плюсы в сравнении со штатным, и при этом считается не обслуживаемым и более надежным. Ниже представлена упаковка АНЦ «Пилот»

Положительные отзывы получает также устройство марки «Пилот». Он имеет свои плюсы в сравнении со штатным, и при этом считается не обслуживаемым и более надежным. Ниже представлена упаковка АНЦ «Пилот».

После того, как натяжитель цепи «Пилот» или штатный приобретены, можно переходить к процедуре замены. Преимуществом «Пилота» является тот факт, что это автоматический натяжитель цепи ВАЗ 2107, который самостоятельно регулирует поддерживает степень натяжения цепи на семерке.

Принцип замены изделия

Чтобы поменять изношенный натяжитель цепи на ВАЗ 2107 на новый, потребуется выполнить следующие действия:

Извлекается аккумулятор с автомобиля, чтобы обеспечить доступ к извлекаемому элементу.
Устройство располагается в правой части передней части мотора. Используя ключ на «10», необходимо вывинтить 2 гайки крепления устройства.
На следующем шаге руками достаем устройство из двигателя.
Берем новый натяжитель, отпускаем ключем на «13» гайку-крышку, затем вжимаем торчащий плунжер в сам натяжитель до упора, и затягиваем эту же гайку. Для удобства проведения этой процедуры можно воспользоваться тисками. Это нужно сделать для облегчения установки устройства в двигатель.
Устройство в заведенном виде можно установить на место, не забывая о прокладке. Прикручиваем изделие с помощью гаек крепления. Осуществляется разряжение устройства, для этого отпускаем гайку-колпачок. Плунжер при этом станет свободным и выстрелит, спровоцировав тем самым плотное прилегание башмака к цепи.
Используя ключ на 36-38 или трубный ключ, необходимо проворачивать коленвал по часовой стрелки на 1,5-2 оборота. В момент, наибольшего сопротивления при вращении останавливаемся

Важно следить за тем, чтобы коленчатый вал оставался в таком положении и ни на миллиметр не сдвинулся против хода, иначе цепь провиснет.
После этого потребуется осуществить плотное закручивание гайки-колпачка на «13». В завершении заводим двигатель и слушаем.

Ремонт натяжителя на автомобилях Лада обычно не проводится, поэтому в случае, когда он перестает осуществлять натяжение, требуется его замена. Более детально процесс замены рассматриваемого устройства можно посмотреть на видео выше.

Признаки и причины неисправности цепного привода

Цепная передача ГРМ, в отличие от ременной, расположена внутри мотора и, чтобы оценить в каком состоянии находятся элементы, потребуется частичная разборка силового агрегата. Существуют определённые признаки, которые свидетельствуют о том, что с цепным приводом не всё в порядке и требуется его натяжка либо замена.

Гремит цепь

Неполадки с цепью могут проявляться следующим образом:

• гремит на холодную;
• стучит на горячую;
• присутствует посторонний шум при нагрузке;
• постоянный металлический звук.

При появлении посторонних шумов рекомендуется в ближайшее время посетить СТО либо самостоятельно разобраться с проблемами в приводе ГРМ и оценить состояние всех элементов, отвечающих за его работу (натяжитель, башмак, успокоитель, цепь, шестерни). Если продолжать ездить на автомобиле с гремящей цепью, повышается износ деталей.

Из-за повреждения или поломки элементов привода ГРМ, цепь может греметь

Основными причинами, которые приводят к выходу из строя комплектующих частей ГРМ, являются:

• несвоевременная замена масла в двигателе либо использование не той марки, которая рекомендуется заводом-изготовителем;
• применение запчастей низкого качества (неоригинальных);
• малый уровень масла в двигателе или слабое давление;
• несвоевременное техническое обслуживание;
• неправильная эксплуатация;
• некачественный ремонт.

Одной из вероятных причин того, что цепь начинает греметь, является её растяжение и неисправность натяжителя. В результате этого цепной привод не удаётся натянуть должным образом, в моторе появляется равномерный шум, схожий с работой дизельного двигателя. В большинстве случаев звук прослушивается при работе на холостых оборотах на непрогретом моторе.

Видео: почему гремит цепь на «классике»

Перескочила цепь

При слабом натяжении цепь вытягивается довольно быстро и может перескочить на зубьях шестерён. Такое возможно в результате поломки башмака, натяжителя или успокоителя. Если цепь перескочила, то происходит сильное смещение зажигания. В этом случае необходимо провести дефектовку деталей привода механизма газораспределения.

Регулировка натяжения цепи Ваз 2107

«Как правильно натянуть цепь ВАЗ 2107» – распространенный вопрос среди начинающих владельцев вазовской «классики». Натяжение цепи регулируется болтом коленвала и специальной деталью – натяжителем цепи.

Для регулировки натяжения цепи необходим накидной ключ для гайки натяжителя цепи и специальный ключ, чтобы провернуть коленвал двигателя. Последний можно заменить накидным ключом на 36.

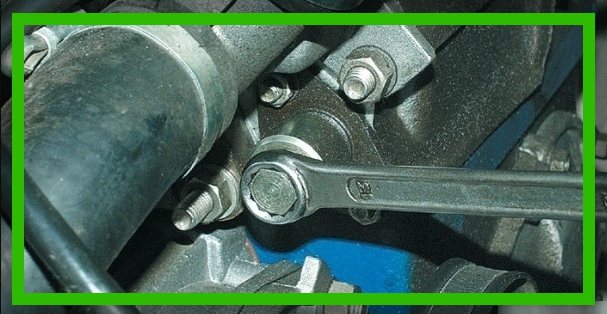

Регулировка натяжения начинается с ослабления гайки натяжителя цепи. При этом, если цепь была ослаблена, башмак натяжителя должен немного сдвинуться и подтянуть ее.

Если башмак неподвижен и цепь не натягивается, следует освободить плунжер натяжителя, слегка постучав молотком по гайке. Иногда это не помогает. Тогда следует снять натяжитель и восстановить его работоспособность или произвести замену детали. Эта неисправность (заедание плунжера) достаточно типична для натяжителей цепи двигателя ВАЗ. Именно поэтому желательно снимать крышку головки двигателя и проверять натяжение цепи, а не регулировать ее «вслепую».

Чтобы правильно натянуть цепь ВАЗ 2107, необходимо провернуть коленчатый вал двигателя специальным ключом по часовой стрелке на 1-1,5 оборота, остановив его в момент, когда сопротивление вращению максимально.

Важно: некоторые мастера предпочитают при регулировке натяжения цепи проворачивать коленвал стартером. Делать это не рекомендуется, так как правильного натяжения можно добиться лишь при плавном медленном вращении коленчатого вала и при остановке именно в момент наибольшего сопротивления вращению

После завершения операции остается сильно затянуть колпачковую гайку натяжителя и установить на место крышку головки двигателя.

Как правильно выполняется замена успокоителя цепи на ВАЗ-2107

Чтобы правильно произвести процедуру замены цепного успокоителя ГРМ, необходимо подготовить инструменты для работы:

• набор отверток;
• набор ключей;
• набор торцевых головок;
• длинный пинцет (вместо него можно использовать крючок из проволоки).

Кроме инструментов, понадобится новый успокоитель, прокладка крышки головки двигателя и специальный герметик для автомобилей.

Данную процедуру можно выполнить самостоятельно в гаражных условиях. При этом нужно соблюдать следующие условия:

• просторное помещение;
• яркое освещение;
• отсутствие пыли (она не должна попасть на детали газораспределительного механизма, когда крышка будет снята).

На первом этапе следует демонтировать успокоитель цепи. Этот процесс состоит из нескольких шагов (при этом автомобиль находится в работающем режиме на нейтральной скорости):

Снять крышку головки двигателя, предварительно выкрутив восемь болтов крепления (обратите внимание: нельзя повредить прокладку, в противном случае потребуется и ее замена).
Выставить звездочку распредвала (метка на ней должна совпадать с приливом на корпусе распредвала).
Частично выкрутить гайку колпачка натяжителя для цепной конструкции газораспределительного механизма (ее следует немного ослабить, не выкручивая полностью).
Отжать башмак натяжителя с помощью подходящей отвертки для ослабления натягиваемой цепной конструкции ГРМ.
Прикрутить гайку колпачка на место с целью фиксации цепи в ослабленном положении.
Зацепить пинцетом или крючком натяжитель (при этом инструмент для зацепа необходимо продеть в технологическое отверстие), чтобы демонтируемая деталь при демонтаже не упала в поддон картера двигателя.
Выкрутить болты крепления успокоителя цепи (их два).
Демонтировать его.

Если произошел обрыв успокоителя, то его можно изъять пинцетом или крючком из жесткой проволоки. В случае когда данная деталь при демонтаже упала в поддон картера двигателя, возникнет необходимость в снятии этого поддона, для изъятия успокоителя.

Второй этап – это установка нового цепного успокоителя. Процедура обратная описанной выше. При ее выполнении следует учитывать несколько важных моментов:

1. Обязательно натягивается цепную конструкцию до нужного уровня.
2. Производится контроль расположения меток валов двигателя – коленвала и распредвала.
3. Все посадочные места для болтовых креплений промазываются автомобильным герметиком (такая мера нужна для предотвращения просачивания моторного масла).

Если для автолюбителя затруднительно выполнить процедуру замены успокоителя цепи самостоятельно, он всегда может обратиться за помощью к квалифицированным автослесарям в сервисный центр по ремонту и обслуживанию автомобилей данной модели.

В этом разделе представлены запчасти для ВАЗ-2101, -2103, -2104, -2105, -2106, -2107 или как принято говорить в народе — «классика». От кузовного железа до электроники — ассортимент автозапчастей на классические ВАЗы весьма широк и позволяет подобрать все необходимое для любой задачи, связанной с ремонтом или модернизацией.

Полюбившиеся отечественному автолюбителю своей ремонтопригодностью, хорошей маневренностью, высоким клиренсом и вместительным багажником автомобили ВАЗ модельной линейки 2101-2107 долгое время были самыми распространенными автомобилями на просторах нашей родины. С течением времени казавшиеся приличными ездовые качества и комфорт салона вашего автомобиля могут выглядеть уже не так впечатляюще на фоне новинок Волжского автозавода, да и износ основных узлов и электроники не добавляет автовладельцу оптимизма. Замена износившихся деталей, ремонт неисправностей любой степени серьезности или тюнинг — в этом разделе найдутся все необходимые запчасти для того, чтобы вернуть вашей «ласточке» былую резвость и улучшить комфорт.

В магазине AvtoALL представлены запчасти для всей «Классики» — и для старушки «Копейки» ВАЗ-2101, и для тридцать лет стоявшей на производстве «Семерки» ВАЗ-2107. При этом мы предлагаем не просто запчасти, а только качественные детали, узлы и механизмы известного происхождения. А цены запчастей приятно удивят вас и позволят не тратить слишком много на ремонте любимого автомобиля.

AvtoALL: все запчасти для «Классики» по лучшим ценам!

Приступаем к замене

Нам понадобится: спец ключ на 36 и универсальный фиксатор шкивов.

Данная машина карбюраторная но если установлен инжектор процедура замены особо не отличается.

Вид под капотного пространства.

Снимаем корпус воздушного фильтра с карбюратора. Откручиваем три гайки на 10 и четыре на 8 крепления корпуса к карбюратору.

Осторожно не уроните ничего в карбюратор иначе придется его снять, а может и впускной коллектор тоже. Потому что если на заведенной машине они попадут под впускной клапан то можно отправится прямиком на ремонт головки

Снимаем бензопровод и крышку трамблера. Откручиваем восемь гаек на 10 крепления клапанной крышки и снимаем шайбы с пластинами.

Снимаем тросик подсоса и привод дроссельной заслонки. Затем снимаем клапанную крышку вместе с прокладкой, ее тоже лучше заменить.

Снимаем защиту снизу.

Сливаем антифриз.

Ослабляем гайку на 19 крепления генератора.

Раскручиваем хомуты на патрубках и снимаем последние.

Ослабляем хомут нижнего патрубка помпы и легким движением руки снимаем его.

Отсоединяем провода питания вентилятора охлаждения и термодатчика на радиаторе. Снимаем радиатор вмести с патрубками и термостатом.

Ослабляем гайку натяжителя генератора и при помощи монтировки сдвигаем его вперед. Снимаем ремень генератора.

Теперь вращаем коленвал за шкив волшебным ключом на 36 и добиваемся совпадения меток на шкиве и крышки, а также на звездочке распредвала и отливе постели последнего.

А теперь самое интересное. Откручиваем гайку на 36 держащею шкив коленвала. Стопорим шкив специальным ключом и откручиваем. Если нет такого можно включить пятую скорость, попросить друга нажать на тормоз и легким движением ключа открутить ее.

Снимаем шкив. Откручиваем шесть болтов и три гайки на 10 сбоку, три болта снизу крышки привода распредвала. Снимаем последнею.

1. Откручиваем две гайки крепления натяжителя цепи и снимаем его.

На данной машине был установлен автоматический натяжитель. Наконец то до кого-то дошло!

• Откручиваем болт крепления звёздочки распредвала и сняв ее запоминаем или метим отверстие для центровки.
• Перед нами предстала удивительная картина.
• 1 – предохранитель, препятствующий перескакиванию цепи.
• 2 – крепление башмака натяжителя цепи ГРМ.
• 3 – звездочка коленвала.
• Откручиваем предохранитель, ключом на 10 и крепление натяжителя, а так же болт крепления звездочки привода вспомогательных агрегатов (поросенка).

Снимаем все звезды и старую цепь. Проверяем совпадение меток. Шпонка коленвала должна быть напротив отлива на блоке цилиндров.

Ставим новые звезда на коленвал и привод вспомогательных агрегатов. Смазываем новую цепь ГРМ и устанавливаем ее на место.

1. Сверху подкладываем под цепь любой инструмент для того что бы она ни сваливалась вниз.

Устанавливаем звездочку распредвала в цепь таким образом, что бы при установке на респредвал нисходящая ветвь цепи была натянута и все метки совпадали.

Проворачиваем распредвал против часовой стрелки на небольшой угол и за коленвал возвращаем назад, таким образом, цепь натягивается и можно оценить правильность установки меток.

Если метки не совпали, перебрасываем цепь на зуб и повторяем процедуру снова.

Устанавливаем натяжитель цепи на место и активируем его. Затягиваем все болты крепления звезд и контрим их. Проворачиваем коленвал два оборота и если клапана с поршнями не встречаются и все метки встают на свое место, поздравляем себя с выполнением самой ответственной операции.

Смазываем герметиком прокладку крышки коленвала и устанавливаем ее на место.

Ставим шкив, затягиваем его и еще раз прокручиваем коленвал и проверяем все метки. Лучше перестраховаться, чем потом рвать волосы на всех местах и искать телефон моториста.

Откручиваем гайку на 13 трамблера и вынув его проворачиваем бегунок так что бы он смотрел на контакт четвертого цилиндра. Ставим трамблер на место, но помним, что после окончательной сборки придется выставить зажигание. Останавливаться на этом не будем, так как данную процедуру легко можно найти в интернете. Если интересно то видео об установке зажигания в конце статьи.

Ставим на место все что сняли, в порядке обратном снятию. Заливаем антифриз, заводим, регулируем зажигание. Вот и подошла к концу ваша первая замена цепи ГРМ.

Признаки поломки успокоителя

Главная задача, которую выполняет эта деталь, заключается в предотвращении избыточного колебания цепи ГРМ при работе мотора. Такая важная деталь, как успокоитель цепи, присутствует не на всех видах автомобилей, а только на тех, у которых ГРМ оснащен цепным приводом. На автомобилях классического семейства Лада, ГРМ оснащен цепным приводом, поэтому и на инжекторных, и карбюраторных моторах имеется успокоитель цепи.

К основным признакам неисправностей успокоителя цепи на ВАЗ 2107 относятся:

1. Возникновение звонкого стука в двигателе. Причем этот звук возникает непосредственно в передней части мотора.
2. Нарушение функционирования двигателя. Это обусловлено тем, что при неисправности рассматриваемой детали происходит смещение фаз открытия клапанов.

Причиной поломки успокоителя зачастую выступает именно ослабленная цепь. Чтобы избежать ослабления цепи, требуется периодически контролировать ее натяжку и при необходимости подтягивать. Независимо от того, инжекторный или карбюраторный двигатель на «семерке», при поломке рассматриваемой детали необходимо провести одинаковые работы по замене.

Что потребуется для проведения замены

Чтобы выполнить замену детали на «семерке», потребуется подготовить набор следующих инструментов:

Схема привода и расположение под цифрой 3

• Отвертки.
• Гаечные ключи.
• Крючок или длинный пинцет.
• Герметик.
• Новое изделие.

Чтобы осуществить замену, понадобится также хорошее освещение, особенно при выполнении работ в гараже. При проведении работ требуется избегать попадания пыли на механизм ГРМ.

Замена на «семерке»

Как заменить успокоитель цепи на ВАЗ 2107, знают далеко не многие владельцы данной модели автомобиля. Это обусловлено тем, что успокоитель не является той деталью, которую нужно часто менять. Поменять его на «семерке» не составляет труда, поэтому не обязательно ехать на СТО.

Замена начинается с того, что первым делом выполнятся демонтаж успокоителя цепи ВАЗ-2107. Данный процесс выглядит следующим образом:

Изначально требуется снять корпус воздушного фильтра.
На втором этапе нужно снять крышку головки блока цилиндров. Она фиксируется 8 болтами. После снятия крышки нужно оценить состояние прокладки, и при потребности заменить ее.
Выставить звездочку распредвала в таком положении, чтобы отметка на ней совпадала с отливом на корпусе.
Ослабляется колпачковая гайка на «13» натяжителя цепи. Выкручивать ее полностью не нужно.
Ослабляется натяжение цепи. Сделать это можно при помощи отвертки, отжимая ее башмак.
После ослабления цепи требуется зафиксировать колпачковую гайку.
Сквозь технологическое отверстие следует зацепить успокоитель при помощи крючка или щипцов. Это делается с той целью, чтобы избежать падения успокоителя в поддон мотора.
Убедившись в том, что крючок надежно фиксирует извлекаемую деталь, необходимо вывинтить ее крепления в виде двух болтов

Эти болты имеют разную длину, поэтому важно запомнить их расположение.
Если изделие не получается извлечь после вывинчивания болтов, то необходимо выполнить прокручивание болта звездочки распредвала, как показано на фото ниже.

Установка новой детали осуществляется следующим образом:

1. Новый успокоитель устанавливается на место старого. Для этого также потребуется воспользоваться щипцами или крючком.
2. Когда фиксирующие болты будут затянуты, потребуется осуществить регулирование натяжения цепи ГРМ.
3. На завершающем этапе следует установить крышку блока цилиндров, а также корпус воздушного фильтра.

Фиксирующие болты и рассматриваемое изделие для ВАЗ-2107 представлены на фото ниже.

В завершении немаловажно упомянуть о том, что болты крепления успокоителя перед их завинчиванием рекомендуется смазать герметиком. Делается это с целью избегания просачивания масла

Какова стоимость нового натяжителя ВАЗ 2107?

Для того чтобы поменять автоматический натяжитель, в среднем нужно 600-700 руб. ТЗА (Тольяттинский завод автоагрегатов) производит лучшие, «родные» натяжители для «классики». На упаковке (синего цвета) есть номер упаковщика, а также наклейка проверки подлинности с защитным слоем. Под слоем есть код, при введении которого поступает СМС с подтверждением. Внутри обязательно присутствует вкладыш – формуляр с наименованием продукции, с датой изготовлениями, синими оригинальными печатями ОТК.

Необходимость в установке меток механизма газораспределения может возникнуть в процессе ремонта либо при сильном растяжении цепи. При несовпадении меток стабильная работа мотора нарушается из-за сдвига фаз. В этом случае требуется корректировка. Работу проводят следующими инструментами:

• набор отвёрток;
• ключ для вращения коленвала;
• набор ключей.

Для установки цепи по меткам понадобится стандартный гаражный набор инструментовПроцедуру выполняем согласно следующей инструкции:

1. Демонтируем коробку воздушного фильтра и клапанную крышку с уплотнителем, открутив крепёж.
2. Ослабляем фиксатор натяжителя, упираем отвёрткой в башмак и зажимаем гайку.
3. Ключом на 38 мм или заводной ручкой проворачиваем коленвал, пока не совпадут метки на его шкиве и крышке ГРМ, при этом метка на звёздочке распредвала должна расположиться напротив выступа, отлитого на корпусе.
4. При несовпадении какой-либо из меток включаем четвёртую скорость и разгибаем стопорную шайбу на звёздочке распредвала.
5. Выкручиваем болт, демонтируем шестерню.
6. Снимаем цепь со звёздочки и выставляем нужное положение (п.3). После установки меток осуществляем обратную сборку.

   Провернуть коленчатый вал можно накидным ключом на 38 мм

ПОДРОБНОСТИ: Фары ваз 2106 диаметр — Всё про авто || Тюнинг фар ваз 2106

Для этого новый элемент зажимается в тисках, но так, чтобы они не повредили корпус.

Далее натяжитель извлекается из тисков. Затем держа рукой его за крепежные ушки, нужно плунжер упереть в твердую поверхность и надавить на него, чтобы он ушел в корпус.

После «заряженный» натяжной механизм устанавливается на место и фиксируется двумя гайками.

Чтобы натяжитель сработал и произвел выборку, нужно снова послабить колпачковую гайку, после чего послышится щелчок, указывающий на то, что плунжер вышел и сделал выборку.

Если решено заменить штатный натяжитель на автоматический, то последовательность снятия не отличается от описанной.

В продажу он уже идет с полностью задвинутым штоком в корпус, причем он зафиксирован чекой в таком положении.

Перед тем как снять фиксацию штока, натяжитель нужно установить на авто и закрепить гайками.

И только после этого пассатижами извлекается фиксирующая чека, после чего пружина вытолкнет шток, а собачка не даст вернуться назад.

Остается только закрутить в отверстие в торцевой части болт, исключающий выпадение пружины. Этот болт должен идти в комплекте с натяжным механизмом.

В целом, операция по замене натяжителя цепи ГРМ, будь он штатный или автоматический – несложная, если меняется только сам натяжной элемент.

О том, как добраться до башмака, если решено и его менять, а также как произвести сразу и замену приводной цепи можно прочитать здесь.

Когда произвели проверку натяжителя цепи привода ГРМ, в частности если необходима его замена, нужно начать установку нового. Но не забывайте, что перед началом монтажа необходимо произвести зарядку этого механизма. Чтобы это сделать, вам потребуется утопить до упора плунжерный механизм, после чего, удерживая его в таком положении, затянуть гайку на колпачке.

После этого необходимо установить корпус натяжителя и затянуть болты. Не забудьте про то, что нужно ставить новую прокладку, если старая вышла из строя. При помощи специального ключа с размером 38 для храповика поворачиваете коленвал двигателя на оборотах. При этом цепь привода газораспределительного механизма натягивается. Сделать нужно один оборот, затем отпустить гайку колпачка, чтобы разрядить натяжитель. После этого снова его нужно затянуть.
