Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное; — количество цилиндров; — конструкция распредвала; — тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Ремонт стартера

Стартер у данной модификации выходит из строя, как правило, по причине отсоединения контактов. Для того чтобы их проверить, снимается блок соединителя при помощи ключа. Следующим шагом осматривается поверхность бачка. Если на нем видны протечки масла, необходимо обнаружить пробитый шланг. Также проблема может заключаться в сдвиге бачка. При этом патрубок замыкается.

Подвод осматривается в последнюю очередь. Чтобы отсоединить стартер, необходимо заготовить крестообразную отвертку. Штуцер в данном случае трогать не нужно. Чтобы отвинтить шланги, можно использовать отвертку. Первый крепеж стартера находится возле расширителя. Шланги в данном случае трогать запрещается. После снятия болтов останется только извлечь стартер. Это можно сделать самостоятельно без привлечения помощи других. Чтобы проверить работоспособность контактора, откручивается защитная крышка. Если зажимные пластины неплотно прилегают к проводам, их необходимо дожать. Сделать это можно вручную.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придется выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтеков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Технические характеристики двигателей

Двигатели УМЗ в значительной мере похожи на движки, выпускаемые Заволжским моторным заводом. Это и не странно, поскольку Ульяновский завод входит в состав ОАО «ГАЗ». За всё время производства, на свет вышло немало достойных моторов, которые заслужили любовь и уважение.

Рассмотрим, основные моторы выпускаемые УМЗ, а также их технические характеристики:

УМЗ-417

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега.

УМЗ-421

Наименование	Описание характеристики
Модель	УМЗ 421
Тип	Карбюратор/инжектор
Количество цилиндров	4
Количество клапанов	8
Объем	2,9 литра (2890 см куб)
Диаметр цилиндра	100 мм
Мощность	98 л.с. в карбюраторной версии и 125 л.с. — в инжекторе
Эконормы	От Евро-0 до Евро-4
Расход	11 литров на 100 км пробега
Количество масла в ДВС	5,8 литра
Ресурс	250+ тыс. км
Масла, которые льются	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40

Технические характеристики, которые получил 421 двигатель — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 421 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал.

Модификации двигателя УМЗ 421:

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

УАЗ-451МИ

Наименование	Описание характеристики
Модель	451МИ
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2445 см куб)
Диаметр цилиндра	92 мм
Мощность	75 л.с.
Питание	Карбюратор К-129В
Расход	16 литров на 100 км пробега
Степень сжатия	6,7
Ресурс	150 тыс. км
Масла, которые льются	Минеральное или полусинтетика

Один из самых старых представителей силовых агрегатов выпускаемых УМЗ. Устанавливался силовой агрегат на транспортные средства УМЗ-469 «Бобик».

УМЗ-4175

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	98 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ-4178

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	100 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ 417, 4175 и 4178 — идентичные, за исключением мощностных характеристик. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке.

Этапы проведения капитального ремонта 417-го двигателя

Операции по капремонту силового агрегата проводятся в определенной последовательности:

• диагностика машины с целью выявления дефекта;
• снятие двигателя с автомобиля;
• промывка и очищение деталей, узлов;
• анализ поломок;
• замена деталей, имеющих необратимые поломки, на новые запчасти;
• установка двигателя на прежнее место.

Диагностика относится к наиболее ответственному трудоемкому процессу. Чем точнее будет поставлен диагноз, тем быстрее и качественнее будет произведен ремонт двигателя. По окончании ремонта карбюраторного двигателя 417 УАЗ, проводятся обязательные регулировки следующих узлов:

1. Прерыватель зажигания. При этом регулируется его положение и выставляется определенный угол.
2. Количество оборотов коленчатого вала в режиме холостого хода.
3. Уровень токсичности выбросов.

Теория ДВС: Двигатель УМЗ-417 2.45 л (дефектовка и обзор)

Скопирую свой коммент из контакта, если позволите: на УМЗ-417 ВСЕГДА был нормальный маслофильтр и шкив с демпфером — не путайте с ЗМЗ-402. ЗМЗ к этому мотору никакого отношения не имеет, кроме того, что он — потомок ЗМЗ-24 (как и ЗМЗ-402). Башка 421 действительно встаёт почти без переделок (только если помпа на башке в ГБЦ надо «флейту» вставить, если как на видео на блоке — флейта не нужна) Центровочные штифты зря выбили. Сапун лучше по волговской системе из крышки ГБЦ сделать. Шланг от сапуна идёт, понятно, во впускной. Там не давление, а разряжение Любой нормальный уазовод балансирует маховик в сборе с коленом. На масле действительно экономили. Судя по состоянию, безбожно травил сальник (сальник сзади, кстати, стоит только на поздних 417 и на всех 421 — другу Вашему сильно повезло, что он купил не набивочный движок). Качество изготовления — не хуже, чем на старых вазах. Сам движок, понятно, глубоко из прошлого века, но надёжная дешёвая рабочая машинка. Стоимость — дешевле металлолома 4 УАЗА за жизнь с неплохими пробегами (в экспедиции по 6 тысяч км без проблем катался), 3 — с 417, один — с 414, из них один 417 и один 414 заменены на 421. Ни разу ни одну шпильку не срывало. Гильзы «на весу» у 417 никогда не были — они были на 414 и 451. ГБЦ снимается ВСЕГДА без проблем, кроме случаев, когда какой-нибудь дятел сажает ГБЦ с 11-ми отверстиями на 12-е шпильки. Поршневая лучше всего костромская ПОН сразу вместе с гильзами. Поршневую 100мм поставить НЕЛЬЗЯ (вернее, можно, но с расточкой и с перспективой угробить движок) — у 100 мм УМЗ-421 (у которого, кстати, гильзы сухие, но в случае чего можно, хоть и сложно, вставить гильзу ЗМЗ-410) для того, чтобы он выдерживал 100 мм, усилен блок вокруг гильз — из-за этого, кстати, у УМЗ-421 толкатели можно вставить только из-под распреда, у 417 их можно вставить через крышки толкателей слева по ходу Металлопакета нет — только обыкновенные прокладки — это грусть-печаль

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

Модификации мотора с карбюратором (417…):

Модификация	Разъяснение
.10	База, рассчитана под горючее А-76, сдавливание 7, мощь 92л.с.;
5.10	Аналог .10, рассчитан под горючее АИ-92, сдавливание 8,2, мощь 98л.с.;
8.10	Аналог .10, отводящий канал для устройства образования смеси с двумя камерами;
8.10-01	Используется рычажная муфта, сечение 254мм;
8.10-03	Используется рычажная муфта, сечение 254мм под гидравлический усилитель руля;
8.10-10	Аналог 8.10, увеличенные клапана впуска (39мм), сальник, помпа на блоке;
8.10-52	Мембранная муфта, сечение 240мм;
9.10-01	Военный вариант, экран электрики, подогрев мотора, рычажная муфта сечение 254мм;
9.10-05	Мембранная муфта, сечение 240мм;
9.10-25	Мембранная муфта, сечение 240мм;

Кроме того, на основе УМЗ-417 выпущен мотор с использованием инжектора УМЗ-420. Однако, модификация не получила распространения, вместо неё прижился карбюраторный вариант УМЗ-421. Так же можете прочитать про Какие амортизаторы лучше поставить на УАЗ Патриот.

УАЗ-452:

Двигатель УМЗ-421800 (АИ-92 89 л.с.) для авт.УАЗ с рычажным сцеплением

Код товара 161346 Артикул 4218.1000402-10 Ширина, м 0.68 Высота, м 0.9 Вес, кг 1
Цена 1	113 800,02 руб.
Цена 2	113 800,02 руб.
Цена 3	113 800,02 руб.
Розница	115 330,00 руб.

шт. Купить

Цена 1. – при заказах на сумму от 50 000 до 125 000 руб. Цена 2. – при заказах на сумму от 125 000 до 300 000 руб. Цена 3. – при заказах на сумму от 300 000 до 1млн. руб. Розница — Цена при розничной продаже и единичных покупках.Описание Двигатель УМЗ 4218.1000402-10 для автомобиля УАЗ 1-я комплектация с генератором со стартером со сцеплением. Бензин АИ-92. Рычажное сцепление.

Применяемость двигателя: УАЗ 469/3151 — ?Козел?, ?Бобик? УАЗ 452/3303/3741/2206/3962/3909 — ?Буханка? УАЗ 3153/3159 — Барс УАЗ 31601 — Симбир 1 поколение

Топливо — бензин А-92 Диаметр цилиндра и ход поршня, мм — 100×92 Рабочий объем, л — 2,89 Степень сжатия — 7,0 Мощность при 4000 об/мин, л.с. — 89 Макс. крутящий момент при 2000-2500 об/мин, кгс. м — 21 Минимальный удельный расход топлива, г/л. с. — ч — 215 Настройка на выпуске — нет Масса, кг — 163

Двигатель УМЗ-421 — самая современная генерация мотора ГАЗ-21, по линии УМЗ. Логическое развитие модели УМЗ-417, с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм), последние версии 421-го, имеют инжекторную систему подачи топлива. Для понимания нужно внести ясность: моторы семейства ГАЗ-21 имеют две ветви развития ? ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421. Все эти двигатели значимых конструктивных отличий между собой не имеют. В отличие от ЗМЗ-402, УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92 мм на 402-м), поршни со смещением пальца на 7 мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали. Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума. В моторе нет гидрокомпенсаторов, и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.

Улучшение характеристик моделей 4218, их модификаций и исполнений по сравнению с моделью 4178 достигнуто за счет увеличения рабочего объема двигателя с 2,445 до 2,89 л (диаметр цилиндра увеличен с 92 мм до 100 мм) и введения ряда конструктивных усовершенствований: ?повышена жесткость блока цилиндров за счет применения конструкции блока с залитыми чугунными гильзами; ?использованы маслоотражательные колпачки на втулках клапанов и уплотняющая манжета заднего сальника коленчатого вала из резины на основе фторкаучука, что снизило эксплуатационный расход масла в 3-4 раза; ?значительно улучшена герметичность двигателя вследствие применения эластичных прокладок из резинопробковой композиции.

Кривошипно-шатунный механизм

Блок цилиндров и верхняя половина картера УМЗ-417 отлиты единой деталью из алюминиевого сплава. При этом в конструкции применены съемные гильзы цилиндров, изготовленные из специального чугуна с примесью ванадия. Гильзы уплотнены по верхней части зажимом детали при установке головки. Нижняя часть имеет маслостойкую прокладку.

Такая схема позволяет обеспечить герметичность системы охлаждения и надежный отвод тепла от стенок гильзы. Сверху на блок ставится алюминиевая головка. Между деталями применяется прокладка с симметричной схемой — ее можно ставить какой угодно стороной.

Поршневая УМЗ-417 изготавливается из алюминиевого сплава и покрыта очень тонким слоем олова (не более 6 микрон). В конструкции поршня имеются три кольца. При этом канавка под верхнее кольцо проходит специальную обработку лазерным лучом, что значительно повышает твердость материала. Ось пальца немного смещена от оси поршня.

Коленчатый вал установлен на пяти опорах со сменными вкладышами. Носок вала уплотнен резиновым поджимным кольцом, в то время как задняя часть сохранила уплотнение кольцами и шнуром из асбеста. Такая конструкция не долговечна и является одним из основных объектов нареканий на УАЗ с УМЗ-417.

На передней части вала установлена шестерня привода газораспределения и шкив, применяемый для привода различных агрегатов. На задней части вала размещен чугунный маховик с надетым на него кольцом с зубцами. Кольцо служит для проворачивания вала при запуске стартером.

Плюсы и минусы

Традиционно для любого семейства движков самым слабым является базовая версия, в данном случае, 4218.10. Недостатками мотора являются:

• низкое качество металлообработки;
• протечки ОЖ, масла из блока, ГБЦ и смешивание рабочих жидкостей;
• морально устаревшая схема ГРМ и привода;
• повышенный расход ГСМ;
• регулировка теплового зазора клапанов каждые 15000 пробега.

С другой стороны, плюсов в моторе гораздо больше:

• заводской тюнинг расточкой цилиндров до 100 мм для увеличения рабочих характеристик;
• модернизация выпускного такта за счет объединения в единый узел выхлопной трубы, выпускного коллектора и резонатора;
• возможность произвести капремонт своими руками;
• форсировка впускного тракта для увеличения мощности;
• нормальный резинотехнический сальник вместо набивки шнуром на задней опоре коленвала;
• эксплуатационный ресурс от 250000 км пробега.

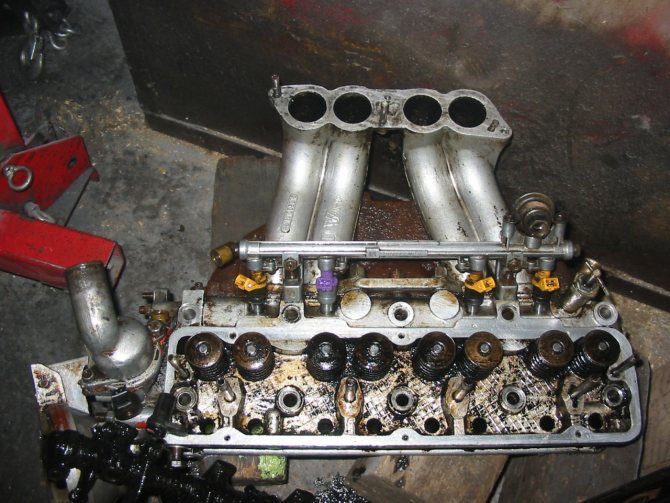

Впускной коллектор

Проверка работоспособности

Технология проверки работоспособности датчика давления масла автомобилей УАЗ «Хантер» и УАЗ «Буханка» практически идентична, а для УАЗ «Патриот» предлагается несколько иной порядок действий.

«Хантер» и «Буханка»

Для диагностики исправности датчика давления масляной жидкости следует выполнить следующие действия:

1. Отсоедините разъём ХР1 от панели приборов в салоне автомобиля.
2. Включите зажигание.
3. Присоедините дополнительный кабель к контакту № 9 и замкните его на корпус. Индикатор давления масла на приборной панели должен показать 6.0 кг/см2.
4. Перекиньте дополнительный кабель на контакт № 10. Показания индикатора в салоне должны увеличиться до 10 кг/см2.

Если реальная величина давления соответствует указанным значениям, то датчик исправен. Если нет — его следует срочно заменить.

«Патриот»

1. Отсоедините клемму №9.
2. Включите зажигание.
3. Соединить клемму № 9 с массой колодки ХР1.

Исправный элемент при изменении давления должен показывать следующие значения:

• при 0 кгс/см2 — 290–330 Ом;
• при 1.5 кгс/см2 — 171–200 Ом;
• при 4.5 кгс/см2 — 51–79 Ом;
• при 6 кгс/см2 — 9.3–24.7 Ом.

При любом несоответствии указанных значений устройство подлежит замене.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

• Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
• Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Особенности двигателя в сравнении с предшественниками

Прежде всего нужно отметить тот факт, что двигатель 417-й модели, который УАЗ начал производить в 1989 году, является практически аналогом силового агрегата из Заволжья — ЗМЗ-402, выпуск которого начался еще в 1981 году. Устанавливается он на автомобили серии «Волга» и «Газель». И отличия одного от друга не слишком существенные.

Поэтому сказать то, что УМЗ-417 получил совершенно новую ГБЦ, в сравнении с УМЗ-414, можно лишь с большой натяжкой, так как она схожа с головкой ЗМЗ-402, но в сравнении со «старым» уазовским движком степень сжатия увеличилась с 6,7 до 7.

Действительные изменения коснулись механизма газораспределения. Прежде всего, был установлен новый распредвал и клапана выпуска (диаметр шляпки с 44 мм возрос до 47 мм), впускные же остались прежними (36 мм). Кроме того, была изменена и форма выпускного коллектора, который теперь представлял собой схему 4-1, то есть четыре трубы от цилиндров сходились в одну.

Сам блок отлит из алюминия, гильзы же выполнены из чугуна. В двигателе 417-й модели они посажены через прокладки, изготовленные из маслостойкой резины – это одно из слабых мест этого мотора, так как снижается общая прочность блока. К слову, у ЗМЗ-402 прокладки на гильзах медные. К тому же на УМЗ-417 ранних выпусков не были предусмотрены ребра жесткости, они появились позднее.

Еще одно отличие УМЗ от ЗМЗ – это то, что на корпусе есть специальное крепление под ВАЗовский масляный фильтр (ВАЗ-2101).

Коленчатый и распределительный валы, поршни с кольцами, толкатели клапанов и штанги у двигателя 417-й модели такие же, как и на ЗМЗ-402. Гильзы цилиндров у них отличаются, так как посадка из-за прокладок разная. Маховик у движка УМЗ больше по диаметру и тяжелее по весу, колокол, соответственно, также имеет увеличенные размеры.

Еще одно слабое место двигателя – это набивка: если в ЗМЗ ее закладывают в специальные канавки в блоке цилиндров и крышке коленчатого вала, то на УМЗ она накручивается на ось и сверху обжимается стальными пластинами, что снижает герметичность стыка.

Recommendations

Comments 31

Езжу на одном комплекте шестой год, читая вашу тему задался вопросом а какие стоят у меня, вышел выкрутил и вижу Finwhale F702. Поехал купил новый комплект, а старые за спинку про запас!

свечи не от времени выходят из строя… а от пробега авто (км)

Поставь denso IW16 iridium, и забудь про них, только остальное все привели в порядок! И будь счастлив! Я на таких с 2013 года, заводил в -15 после недели простоя.

Ты бы хоть свои свечи показал, с прогретого мотора снятые, а не пихал тут всякую хрень с инета. Вводишь народ в заблуждение. Свечи могут тупо выгорать от слишком бедной смеси или наоборот быть закопчеными от слишком богатой. В током случае они долго жить не будут. Сказать, что либо можно только после того как свечи (реальные) будут представлены в студию на фото в хорошем качестве. А так для начала можешь почитать в моем БЖ заметку про уровень в карбюраторе и как его настроить, так же там и фото моих свечей присутствует.

Если на фото свечи Ваши, то судя по нагару на них, Вам не о свечах нужно думать, а о ремонте двигателя. Эти «кораллы» на свечах образуются при попадании излишнего масла в камеру сгорания. Причин тому может быть много, начиная от изношенной поршневой, изношенных поршневых и маслосъемных колец, западание маслосьемных колец, проблемы с ГБЦ, некачественное масло. На идентичном 402 му мотору, УМЗ-417 под 80 бенз ставились свечи А-11, А-14. По факту, если Ваш двигатель не был переведен под 92 бензин посредством увеличения степени сжатия, то свечи остаются номинальные какие были положены. Ну а если же бошку «пилили» под 92 бенз, то нужно уже А-17 и их аналоги.

все твердят свечи надо менять через 10т.км.у меня уже 45т. работают без проблем.марку не помню не дорогие.

У меня на СААБе по 50 тыс. ходят и ничего. А вот УАЗ это совсем другая история, двигатель надо делать.

вот на РЕНО ЛОГАН на первое ТО поехали там по регламенту свечи меняют, а свечи совершенно новые.интересно .

у меня шеф на на пассате цц поменял свечи на плановом ТО.я это дело у него отобрал, на вид как новые, вкорячил в газель,30 тысяч проехал вообще не вспоминал о них.

Спасибо друг. Я понимаю что, придется делать. Очень хотелось бы чтобы желаемое совпадало с действительным.

Ну что же, пожелаю тебе удачи. И пусть желаемое совпадет с действительным.

Вся беда в том что два месяца назад я менял штанги толкателей так как разбило 4 коромысла и соответственно убило толкатели. А толкатели поставил новые еще советского производства на упаковке штамп ОТК и дата 1980 г. Очень уж не хочется опять лезть туда и снимать голову, хотя понимаю что все таки придется фрезеровать голову. Может попозже, длинными зимними вечерами займусь, благо гараж есть отапливаемый

Смотри сам, я могу только посоветовать, сам через это прошел, тем более мне пришлось два раза ГБЦ снимать. По сути два часа снять, два часа перебрать с притиркой клапанов и заменой колпачков на клапана и два часа поставить, а потом радости полна задница.

Технические особенности

В качестве топлива для двигателя используется бензин. Вполне приемлемым считается использование недорогого горючего Аи-76, что весьма приветствуется экономными водителями. Производители предусмотрели жидкостное охлаждение силового агрегата, карбюраторное смесеобразование и принудительное воспламенение топливно-воздушной смеси внутри четырех цилиндров, оснащенных двумя клапанами каждый.

Подобные моторы имеют следующие технические характеристики:

• внутри цилиндра диаметром 92 мм и вместимостью 2.445 л располагается поршень, рабочий ход которого определяется величиной 92 мм;
• двигатель УМЗ способен сравниться по мощности с усилиями 92 лошадей;
• при движении по городу мотором потребляется 14.5 л горючего. На свободной трассе расход составляет 8.4 л. Комбинированный цикл характеризуется поглощением 10.6 л бензина на каждые 100 км пройденного пути;
• смазка подается под давлением, равномерно распыляясь на требуемые детали и узлы;
• нормальная работа двигателя обеспечивается 5.8 литрами моторного масла;
• общий вес укомплектованного агрегата составляет 166 кг.

Отдельно отметим, что ульяновский завод выпускал в производство двигатель УМЗ нескольких модификаций. Наибольшую известность приобрели силовые агрегаты следующих моделей:

1. мотор УМЗ-4178.10-01, развивающий максимальную мощность 92 л.с. Его отличительной характеристикой является рычажное сцепление;
2. такую же мощность имеет силовая установка УМЗ-4178.10-03. Ее особенностью считается гидроусилитель руля;
3. последняя модель двигателя называется УМЗ-4178.10-52. В качестве отличия от предыдущих представителей серии можно назвать диафрагменное сцепление. Под капотом машины с таким агрегатом умещается 98 лошадей.

Тюнинг двигателя Волга/Газель ЗМЗ-402

Форсирование ЗМЗ 402.

Как форсировать двигатель ЗМЗ 402 правильно и без потери ресурса, для этого нам потребуется увеличить диффузоры карбюратора до 26/30мм, установить распредвал (например ОКБ Двигатель 35) и прямоточный выхлоп равного диаметра по всей длине. Данный тюнинг можно запросто произвести своими руками, мощность двигателя на выходе составит 120-130 л.с. Для повышения эффективности, можно отфрезеровать головку блока цилиндров до высоты 93мм, под увеличение степени сжатия, это даст еще несколько лошадей. Ставить более злой распредвал и крутить в небеса смысла нет, на ЗМЗ-402 используется тяжелая тракторная поршневая группа, весь плюс уйдет на инерционные потери и трение, данным шагом кроме скорейшего капитального ремонта, ничего не получим. Можно попробовать решить вопрос установкой кованой облегченной поршневой, облегченным коленвалом, отбалансировать и все равно после 6000 об/мин мотор будет сдуваться, благодаря особой конструкции ГБЦ, этот вопрос нерешаем, а покупка ковки совершенно нерационально.

ЗМЗ-402 Турбо. Компрессор на 402 мотор

Самый простой способ надуть Волгу, это купить компрессор, например SC-14 и дуть в карбюратор. Усиливать ШПГ не нужно, давление до 0.5-0.7 бар она держит, выхлоп нужно заменить на полностью прямоточный. Данный метод элегантностью исполнения не отличается и поэтому, чтоб получить серьезный эффект, нам нужно переводить мотор на инжектор, менять ШПГ и коленчатый вал на кованые, ставить распредвал, ресивер, компрессор SC-14 или Eaton M90, настраивать все на январе онлайн. Это поедет быстрее 406-го мотора, но стоимость… Чтоб касается турбины, кроме вышеобозначенного, нам потребуется турбокит либо собирать его самому, варить коллектор под турбину, сама турбина, пайпинги, форсунки 440сс, подбирать валы, выхлоп на 63-76 трубе, нужно обязательно инжектировать двигатель и в конце концов стоимость выльется в 2-3 цены автомобиля. Поэтому турбину на 402 двигатель никто не ставит. Лучший выбор модернизации ЗМЗ 402 это либо атмосферный вариант либо замена на ЗМЗ 406 мотор или 1JZ-GTE.

1JZ на Волгу

Двигатель 1JZ-GE / 1JZ-GTE один из самых распространенных вариантов свапа на Волгу, становится без особых проблем, более того, ГАЗ 3102 с завода выпускались с таким мотором, поэтому это самый оптимальный выбор по модернизации вашего ЗМЗ-402, ищите донора, ищите сервис с опытом таких работ (благо их немало), оформляйте переделку и наслаждайтесь существенно возросшей мощностью, экономичностью, тишиной и надежностью легендарного мотора 1JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 2+

<<�НАЗАД
