Обзор токопроводящиего клея для ремонта обогрева заднего стекла

Выбор клея в магазине

В строительных и хозяйственных магазинах очень широкий выбор заводского электропроводящего клея.

Контактол

Производится в Германии концерном Keller. Известность получили 3 средства этой серии.

1. «Контактол однокомпонентный». Можно организовать или восстановить токопроводящее соединение на диэлектриках (стекле, полимерах, текстолите и т. д.). В составе серебро и синтетические смолы. Имеет высокую адгезию и влагостойкость.
2. «Контактол Радио». В основе графитовый порошок. Свойства аналогичны предыдущему составу, но цена в два раза ниже.
3. «Kontaktol токопроводящий маркер». За основу взят серебряный порошок, палладий, ПВХ-смолы. Имеет удобную форму выпуска, можно клеить детали в труднодоступных местах. Ремонтируют перемычки, токопроводные дорожки.

Контактол быстро схватывается. Полная полимеризация шва за 6-7 ч. Для ускорения окончательной склейки прогревают обработанный участок тёплым воздухом.

Permatex

Клей Permatex (Перматекс)- двухкомпонентный состав для реставрации контактов обогрева. Сделанное соединение устойчиво к вибрационным нагрузкам, не подвержено ультрафиолету и перепаду температур. Работать с клеем лучше при температуре окружающей среды не ниже 10 °С.

ТПК-Э

Склеивает углепластик, алюминий и нержавейку, причём сочетания материалов могут быть любыми. На обработанном участке можно создать электросоединение с переходным сопротивлением. Состав и густота ТПК-Э позволяет отводить статические заряды от обработанной детали.

Forbo 615 eurostar lino el

На электропроводный клей Форбо «садят» напольные покрытия (линолеум, ковролин). Это полупрозрачный состав без характерного запаха.

Done deal

Клей Done Deal производится в США, имеет полимерно-серебряный состав. Используется для восстановления контактов в автомобилях и для реставрации нитей обогрева на стёклах. Высококачественный клей с отличными адгезионными характеристиками.

Homakoll

Разрабатывался специально для склеивания напольных покрытий, которые выпускаются в рулонах, имеют тканевую или ворсистую основу.

• В составе нет токсичных и летучих компонентов.
• Минимальное содержание воды.
• Не усаживается после полного высыхания.
• После первоначальной сцепки с поверхностью вероятность сдвига и отслаивания минимальна.
• Легко наносить зубчатым шпателем.
• Негорючий.

Mastix

Клей Mastix на основе никелевого порошка. Применяется для реставрации нитей обогрева заднего стекла в автомобилях, заполнения щелей, трещин и отверстий, клеят металл. По характеристикам схож с холодной сваркой.

ВолгаХимПром

Реставрационный и армирующий состав. Полное затвердение в зависимости от толщины наносимого слоя наступает максимум через час. Используется в быту и промышленности. Клей безопасный, без вредного влияния на кожу, дыхательные пути и слизистые человека.

Прочие марки

• Токопроводящий клей Abro Masters. Производится в Соединённых Штатах Америки. Ремонтируют нити обогрева заднего стекла.
• Клей Forbo 523 для приклеивания линолеума и других напольных покрытий. Относится к дисперсионным составам, морозостойкий, без запаха, не содержит растворителей.
• Baku BK 426 – электропроводящая паста для восстановления дорожек на микросхемах.
• Astrohim. Используется при ремонте нитей обогрева стекла.
• Ирпол 5. Эластичный состав на основе полиуретановых компонентов. Приклеивает антистатические напольные покрытия.
• Элеконт. Клей на основе эпоксидной смолы. Используется при ремонте автомобиля. Неэффективный, иногда поклейку приходится повторять.

Установка и ремонт подогрева заднего стекла

Рассмотрев устройство и составные элементы системы обогрева, обогрев заднего стекла своими руками сделать вполне возможно. Для этого нужна сетка из нитей обогрева, провода, выключатель, колодки и 4-х контактное реле на 30 А, термоусадка, клеммы, а также круглые накидные контакты под шпильку. Еще нужно иметь изоленту, пассатижи, плоскогубцы и отвертки.

С учетом того, что нити накала очень тонкие, в процессе работы нужно быть предельно аккуратным, так как имеются большие риски порвать эти нити как на этапе монтажа, так и после установки на стекло.

Теперь нужно решить, как собрать и подключить обогрев заднего стекла. Для этого сначала берутся колодки (если на них есть провода, их нужно снять).

Далее, после обжатия провода контактами  типа «мама», можно сложить новую колодку и подключить реле путем обжима кольцевидного разъема. Остается провести провод, через который подключается обогрев.

Следующим этапом становится монтаж подогрева в автомобиле. Сначала нужно снять часть приборной панели, соединить колодки. Все работы нужно выполнять при отключенной АКБ. Затем следует определиться с местом установки кнопки обогрева заднего стекла, а также реле.

Подобрав места установки, можно подключить питание, провести провода к предохранителям под панелью приборов. Затем нужно обнаружить предохранитель на 16А, подключив к нему провод «плюс», идущий от реле.

Далее провод от выключателя «+» следует подключить к предохранителю 8А. Указанные провода нужно закрепить, изъять выключатель из приборной панели, подсоединить колодку и установить на место.  Последним этапом является прокладка проводов к стеклу. Провод плюсовой оптимально пустить вместе с общим жгутом проводов автомобиля.

• Следующим шагом будет сборка контакта типа «мама», провод изолируется. Далее потребуется выполнить соединение провода «минус» обогрева с корпусом стоек и кузовом. По окончании всех работ можно ставить на место все ранее снятые элементы, укладывать коврики, прищелкивать панели. После следует подключить АКБ.
• Еще добавим, что часто во время монтажа сложностью является решение, чем приклеить клемму обогрева заднего стекла. В идеале, ее можно припаять. Если пайка по той или иной причине недоступна, можно приклеить клемму при помощи токопроводящего клея.

Такой клей в основе имеет стружку серебра, отвердитель и эпоксидный клей. Кстати, токопроводящий клей можно изготовить в домашних условиях. Для этого потребуется смешивать однопроцентный  раствор формалина и в таком же количестве азотнокислотное серебро.

Затем берется нашатырный спирт 5%, который добавляется в смесь в объеме 4-5 капель. После добавления выпадает темный осадок серебра, который удаляется дистиллированной водой и пропускается через фильтр. Завершающим этапом становится высушивание смеси (нагрев около 120-150 градусов Цельсия). Далее в смесь добавляется ранее отфильтрованный порошок.

Кстати, клей для обогрева заднего стекла можно использовать как для установки, так и для ремонта. Например, если нити обогрева оборваны или перебиты, тогда путем нанесения клея иногда удается восстановить контакт и нить начинает работать.  Что касается ремонта, сначала нужно определить проблемный элемент, затем устранить поломку.  Проверить целостность нитей можно как визуально, так и при помощи мультиметра. Если нити сильно повреждены, лучше сразу заняться установкой новой системы подогрева.

Завершением процесса установки обогрева стекла является необходимость приклеить клемму к полосе из фольги. Полосу нужно подготовить, затем припаять клемму. Другая сторона должна быть промазана клеем, после чего полоску прижимают к стеклу. Прижимать нужно так, чтобы выдавились избытки клея. Контакт в этом случае будет лучше. Далее нужно выждать около 24 часов, чтобы клей высох. Включать обогрев до полного высыхания клея не рекомендуется.

Сделано своими руками

Многие начинающие радиолюбители задаются вопросом, как сделать токопроводящий клей своими руками. Здесь необходимо внести ясность в некоторые вопросы, которые новички задают чаще всего.

1. Проводит ли ток клей момент? Это клей, который был разработан и представлен немецкой компанией Хенкель. Всего было создано 6 составов для различных целей, но ни один из них не проводит ток.
2. Проводит ли супер клей электричество? Чтобы ответить на этот вопрос, необходимо обратиться к самому понятию электропроводящего материала. Супер клей не содержит компонентов, которые позволили бы назвать его электропроводным (графит, металлы), поэтому его показатели в этом плане практически не отличаются от пластмассы.
3. Проводит ли эпоксидный клей электричество? Эпоксидная смола не проводит электрический ток по вышеуказанной причине.
4. Можно ли ремонтировать при помощи такого клея провод высокого напряжения? Мастера не рекомендуют этого делать, так как это идет вразрез с правилами безопасности при работе с электричеством.
5. Почему контактол не работает? В современное время появилось очень много подделок этого клея, поэтому лучше приобретать этот клей с гарантиями от производителя.
6. Какой клей проводит электрический ток? Любой клей, в состав которого входят электропроводящие компоненты в достаточном объеме.

Инструкция по изготовлению

В последнее время радиолюбители нелестно отзываются о современных производителях токопроводящего клея. Быть может, все дело в подделках или сами производители предоставляют некачественный товар. К тому же, токопроводящий клей для микросхем и другого оборудования иногда нужен срочно, и времени на его приобретение или заказ нет. В таком случае можно изготовить такой состав самостоятельно, воспользовавшись нашей инструкцией.

Как сделать токопроводящий клей? Для начала необходимо запастись необходимым набором материалов. Он довольно скромен:

• графитовый стержень от строительного или простого карандаша, который и будет выступать основным токопроводящим элементом в получившемся составе;
• канцелярский нож;
• лист бумаги для сбора графитной пыли;
• молоток;
• емкость для сбора графитной пыли;
• лак для ногтей.

Для начала вам необходимо получить графитный стержень. При помощи канцелярского ножа сточите деревянную часть карандаша до такого состояния, когда графитный стержень можно будет вынуть. После этого положите стержень на лист бумаги, закройте его так, чтобы пыль не разлетелась в стороны и молотком измельчите грифель до состояния пыли. Эта пыль и станет токопроводящим элементом. Соберите пыль в емкость (для этого отлично подойдет обыкновенная крышка от пластиковой бутылки). Налейте в емкость лак для ногтей и тщательно перемешайте с графитной пылью при помощи деревянных палочек, которые могли остаться после обработки карандаша. Теперь токопроводящий клей готов! Удобство этого клея в том, что у вас есть право на ошибку. Лак для ногтей легко удаляется при помощи специального состава.

https://youtube.com/watch?v=u2yLw5ru0FU

В народе известны также составы, которые используют в своей основе металлическую крошку или пыль. Можно включить воображение и вспомнить школьный курс химии и физики, где говорилось о токопроводящих материалах. Приведем пример. Графит – это по своей сути углерод с характерной кристаллической решеткой. Углерод также содержится в продуктах горения дерева – в саже. По этой причине токопроводящий клей с сажей также является довольно популярным среди радиолюбителей.

Особенности самодельного клея

1. Никто не застрахован от ошибок. Когда вы что-либо делаете своими руками, вы рискуете сделать что-то не так, в результате чего можно повредить дорогостоящее оборудование. Поэтому в некоторых случаях лучше доверить профессионалам и потратиться на приобретение фирменного состава.
2. Надежность клея на основе лака для ногтей не так высока, как у покупного клея. Помните о том, что такой лак не будет служить вам вечно и рано, и его ресурс прочности закончится довольно скоро.
3. Лак для ногтей довольно долго высыхает, по сравнению с покупными аналогами.
4. Самодельный токопроводящий клей гораздо дешевле в изготовлении.
5. Процесс изготовления занимает меньше 3 минут, что не сильно тормозит рабочий процесс.

Все эти факты говорят о том, что лучше всего приобрести однажды фирменный токопроводящий клей и пользоваться им долгое время, чем каждый раз делать свой состав, который будет быстро выходить из строя.

Токопроводящий клей – отличное средство для тех, кому необходимо быстро и эффективно осуществить ремонт электрооборудования. И только вам решать, изготовить клей самостоятельно или купить зарекомендованную марку.

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Реле

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

1. Нужно включить кнопку обогрева.
2. Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нити

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

Нарушение целостности нити

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

Неисправности обогревателя заднего стекла

На работоспособность обогревателя заднего стекла не обращают внимания, пока стекло не запотеет или не покроется инеем. После включения обогревателя вдруг обнаруживается, что через несколько минут стекло не стало прозрачным или видимость появилась только через часть стекла. В зависимости от внешнего проявления, даже без измерительных приборов, сразу можно сделать предположение о причине отказа.

Следует учесть, что обогреватель заднего стекла и зеркал заднего вида автомобиля возможно включить только при установке ключа зажигания в положение ON. В некоторых моделях автомобилей включение обогревателя возможно только при запущенном двигателе. Это сделано для исключения сильного разряда аккумулятора, так как обогреватель заднего стекла, в зависимости от модели автомобиля, потребляет ток от 10 А до 25 А. Для сравнения, одна автомобильная фара потребляет ток величиной всего 5 А.

Обогреватель не включается

Если индикатор на кнопке включения обогрева заднего стекла после нажатия на нее не светится, то вероятнее всего перегорел предохранитель или неисправна сама клавиша. Если индикатор светится, но, ни одна нить не греет, то причиной неисправности может быть реле или разъемы подключения обогревателя к электропроводке. В этом случае по документации на конкретную модель автомобиля необходимо определить место нахождения этих деталей и отказавшую заменить. Оперативно найти место установки реле не всегда представляется возможным, но есть способ проверить его исправность косвенным путем, о чем рассказано будет ниже.

Стекло медленно отпотевает

Иногда встречается случай, когда после включения обогревателя стекло отпотевает за время, значительно превышающее несколько минут. В таком случае, если на улице не очень большой мороз, причина может крыться в плохом контакте одного из разъемов электрической схемы. В результате сопротивление контакта увеличивается, ток ограничивается, и как следствие снижается мощность, выделяющаяся на нитях нагревателя стекла. Для проверки такой неисправности необходимо вольтметром постоянного тока (мультиметром или стрелочным тестером, включенных в режим измерения постоянного напряжения) измерять величину напряжения на входных клеммах обогревателя и аккумулятора. Напряжения не должны отличаться более чем на один вольт.

На стекле остаются горизонтальные полосы запотелости

И наконец, самый распространенный случай неисправности системы подогрева заднего стекла автомобиля, обрыв одной или нескольких нитей обогревателя нанесенных непосредственно на стекло. Этот вид неисправности сразу виден по горизонтальной полосе оставшейся запотелости на стекле после включения обогревателя.

Токопроводящие дорожки на заднем стекле обладают малой механической прочностью и при воздействии на них легко разрушаются. Поэтому запрещается удалять иней и наледь со стекла с помощью скребка. Допускается только протирка мягкой тканью. Также необходимо следить, чтобы при перевозке длинногабаритных вещей они не упирались в заднее стекло. Как правило, отдельные нити нагревателя перестают работать в результате их случайного механического разрушения. В зоне поврежденной нити после включения обогрева остаются полосы запотелости или инея.

При ремонте квартиры я перевозил в своем автомобиле напольные плинтуса и не заметил, как один из них уперся в заднее стекло. Через время, когда понадобилось отогреть заднее стекло, увидел результат своей невнимательности. Две полоски нагревателя, проходящие через середину стекла не грели, что существенно ухудшало обзор дороги. При визуальном осмотре на неработающих полосках было обнаружено по одному просвету шириной около 1 мм, как на фотографии. Встал вопрос о необходимости ремонта обогревателя заднего стекла.

Принцип работы системы обогрева

Вдоль заднего стекла автомобиля расположены токопроводящие нити с контактами. С одной стороны они подключены к бортовой сети автомобиля, с другой — к массе через схему управления.

После зажигания и нажатия на кнопку включения на щитке приборов загорается лампа: это значит, что ток поступает в нити, они нагреваются и подают на стекло тепло. За наличие напряжения в сети, распределяющееся при помощи реле обогревателя, отвечает предохранитель.

Причины поломки системы обогрева

• Сгоревший предохранитель. Проблема решается заменой сгоревшего предохранителя на новый.
• Вышедшее из стоя реле управления. Требуется замена на новое. Деталь находится либо в блоке реле, либо в блоке предохранителей со стороны салона. При замене необходимо отключить АКБ.
• Неаккуратная чистка и мойка стекол автомобиля.
• Повреждение токопроводящих полос во время снятия тонировки.
• Внешнее механическое воздействие на полосы.
• Перегрев полос, который привел к разрыву связи.

Ремонт в домашних условиях

Многие автовладельцы делают ремонт нитей обогрева заднего стекла своими руками. Первыми делом меняют предохранитель и реле управления. Если процесс обогрева не запускается, определяют неисправность полос.

Неисправность можно выявить двумя способами:

• Визуально (с помощью лупы и подсветки).
• С помощью вольтметра или другого инструмента.

С визуальным методом все просто. Разрыв полос автовладелец определяет во время наблюдения за процессом обогрева. Место, которое не прогревается, определить легко: стекло в таком месте не оттаивает и не высыхает. Если при дневном свете неисправность выявить не получается, на помощь приходят лупа и фонарь. Подсветка и лупа позволяют точно определить место повреждения нити.

После визуального осмотра определяют точки разрыва на линии: найти их можно по нагарам, образовавшимся вследствие перегрева, или с помощью специальных инструментов — вольтметра, мультиметра или стрелочного тестера. Проведите по проложенным линиям: щупы или клеммы прибора определят напряжение и дадут показания. В месте, где произошел разрыв, прибор покажет отсутствие напряжения. Таким образом можно определить линию разрыва, его начальную и конечную точку и расстояние между ними.

Процесс ремонта

• Подготовка набора для ремонта нитей обогрева: клея, очищающей салфетки, трафарета, кисточки.
• Создание клеевой смеси по инструкции от производителя.
• Подготовка поверхности стекла к ремонту: аккуратное очищение салфеткой или любым обезжиривателем.
• Нанесение малярного скотча с обеих сторон повреждения. Приклеивайте скотч строго по ширине нити, для точности можно использовать специальный трафарет.
• Нанесение клея для ремонта нитей обогрева на поверхность по выделенной ширине. При необходимости — в несколько слоев.
• Через 20 минут — удаление малярного скотча, а также трафарета согласно инструкции от производителя.
• Включение и проверка системы обогрева спустя сутки (после полного высыхания клея).

Популярные марки клея:

• Контактол-А, примерно 200 руб.
• DoneDeal, примерно 500 руб.
• Permatex PR-21351, примерно 185 руб.
• Permatex Quick Grid Rear Window Defogger Repair Kit, примерно 330 руб.

К сожалению, самостоятельный ремонт не дает длительного эффекта. В среднем восстановленные нити обогрева служат в течение года. Поэтому многие автовладельцы не экспериментируют и сразу прибегают к помощи профессионалов, которые гарантируют более длительную службу системы обогрева.

Ремонт в сервисе

Сервисный ремонт нитей обогрева отличается от ремонта своими руками. Обычно автостекольные центры предлагают сразу заменить заднее стекло на новое, но если оно в хорошем состоянии, то проблему плохой видимости можно решить другими способами:

• Заменить предохранитель и реле управления.
• Восстановить нити.

Проводить ремонт целесообразно, если количество нитей с дефектами не превышает трех–четырех. Если повреждений больше, рекомендуется замена заднего стекла на новое.

Стоимость ремонта системы обогрева будет зависеть от количества заменяемых деталей, числа восстановленных нитей и выбранного клея.

Клеи электропроводящие

Полимерные клеи различают по типу связующего вещества и по типу материала наполнителя.

Связующий материал

Органические полимеры, используемые в качестве адгезива, могут быть разделены на две основные категории: реактопласты и термопласты. Все они являются органическими материалами, но существенно отличаются по химическим и физическим свойствам.

В реактопластах при нагреве полимерные цепи необратимо сшиваются в жёсткую трёхмерную сетчатую структуру. Возникающие при этом связи позволяют получать высокую адгезионную способность материала, но при этом ремонтопригодность ограничена. В термопластичных полимерах не происходит отверждения. Они сохраняют способность к размягчению и расплавлению при нагреве, создавая прочные эластичные связи. Это свойство позволяет использовать термопласты в задачах, где требуется ремонтопригодность. Адгезионная способность термопластичных пластмасс ниже, чем у реактопластов, но в большинстве случаев вполне достаточна.

Третий тип связующего вещества – смесь термопластов и реактопластов, объединяющая в себе преимущества двух типов материалов. Их полимерная композиция представляет собой взаимопроникающую сеть термопластичных и реактопластичных структур, что позволяет использовать их для создания высокопрочных ремонтопригодных соединений при относительно низких температурах(150°С — 200°С).

Каждая система имеет свои достоинства и недостатки. Одним из ограничений в использовании термопластичных паст является медленное удаление растворителя в процессе оплавления. Раньше для соединения компонентов с использованием термопластичных материалов требовалось провести процесс нанесения пасты (соблюдая плоскостность), сушки для удаления растворителя и только затем установки кристалла на подложку. Такой процесс исключал образование пустот в клеящем материале, но увеличивал стоимость и затруднял использование данной технологии в массовом производстве. Современные термопластичные пасты обладают способностью очень быстрого испарения растворителя. Это свойство позволяет наносить их методом дозирования, используя стандартное оборудование, и устанавливать кристалл на ещё не высушенную пасту. Далее следует этап быстрого низкотемпературного нагрева, во время которого растворитель удаляется, и после оплавления создаются адгезионные связи.

Долгое время имелись сложности с созданием высоко теплопроводящих клеев на основе термопластов и реактопластов. Данные полимеры не позволяли увеличивать содержание теплопроводящего наполнителя в пасте, поскольку для хорошей адгезии требовался высокий уровень связующего вещества (60-75%). Для сравнения: в неорганических материалах доля связующего вещества могла быть уменьшена до 15-20%. Современные полимерные клеи (Diemat DM4130, DM4030, DM6030) лишены этого недостатка, и содержание теплопроводящего наполнителя достигает 80-90%.

Наполнитель

Основную роль в создании тепло-, электропроводящего адгезива играют тип, форма, размер и количество наполнителя. В качестве наполнителя используется серебро (Ag) как химически стойкий материал с наиболее высоким коэффициентом теплопроводности. Современные пасты содержат в себе серебро в виде порошка (микросферы) и хлопьев (чешуек). Точный состав, количество и размер частиц экспериментально подбираются каждым производителем и в сильной степени определяют теплопроводящие, электропроводящие и клеящие свойства материалов. В задачах, где требуется диэлектрик с теплопроводящими свойствами, в качестве наполнителя используется керамический порошок.

При выборе электропроводящего клея следует принимать во внимание следующие факторы:

• Тепло-, электропроводность используемого клея или припоя
• Допустимые технологические температуры монтажа
• Температуры последующих технологических операций
• Рабочие температуры микросхемы
• Наличие металлизации соединяемых поверхностей
• Механическая прочность соединения
• Автоматизация процесса монтажа
• Ремонтопригодность
• Стоимость операции монтажа

Кроме того, при выборе адгезива для монтажа следует обращать внимание на модуль упругости полимера, площадь и разность КТР соединяемых компонентов, а также толщину клеевого шва. Чем ниже модуль упругости (чем мягче материал), тем большие площади компонентов и большая разница КТР соединяемых компонентов и более тонкий клеевой шов допустимы

Высокое значение модуля упругости вносит ограничение в минимальную толщину клеевого шва и размеры соединяемых компонентов из-за возможности возникновения больших термомеханических напряжений.

Как устроен обогрев заднего стекла?

Конструктивно система обогрева заднего стекла не очень сложная. В общих чертах электрическую схему можно изобразить в таком виде:

• Е230 — это выключатель системы ОЗС.
• С — генератор.
• Z1 — это нагревательный компонент системы ОЗС.
• J519 — это блок управления бортовой электросетью.

Хотя обогревательные системы заднего стекла на разных моделях транспортных средств могут иметь определенные различия, так или иначе, если рассматривать схему детально, принципиально она включает такие основные элементы:

Монтажный блок (1), выключатель зажигания (2), выключатель подогрева заднего стекла (3), контрольная лампочка, сигнализирующая о включении ОЗС (4), нагревательный элемент ОЗС (5).

К6 — дополнительное реле, К7 — это реле включения обогрева заднего стекла, А — подсоединение к системам питания. Помимо этого, в системе есть клеммы, предохранители и провода, которые соединяют все компоненты в единое целое. В условиях повернутого ключа зажигания ОЗС включается посредством нажатия кнопки, к которой подается питание через реле К6. Одновременно срабатывает реле К7, происходит подключение нагревательного элемента и загорание контрольной лампы.

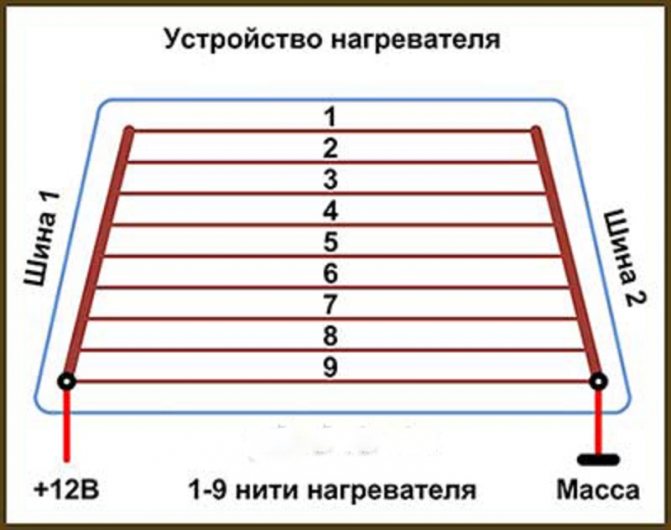

Устройство нагревательного элемента заднего стекла тоже бывает разным. В обычном исполнении оно являет собой сетку тонких никелевых металлических нитей, соединенных двумя токопроводящими шинами, которые находятся с противоположных сторон. Стоит отметить, что с одной стороны шина замыкается на массу, а с другой к ней подводится ток с напряжением 12 В. Подобные устройства крепятся к заднему стеклу при помощи специального клея.

На некоторые автомобили нагревательный элемент наносится при помощи напыления, например, алюминиевого. Поверх этого напыления при помощи токопроводящего клея крепится тонкая пленка, имеющая хорошую светопроницаемость.

Признаки неисправности обогревателя заднего стекла

Эта неисправность практически всегда обнаруживается в тот момент, когда в прозрачности заднего стекла возникает большая потребность.

Наличие подобной поломки можно определить по следующим признакам:

1. Слишком медленное отпотевание стекла.
2. На стекле обнаруживаются горизонтальные полосы запотевания или обледенения.
3. Обогрев заднего стекла полностью отсутствует.

Приступить к ремонту обогревателя заднего стекла можно только в том случае, если будет выявлено место повреждения.

Диагностика неисправности может осуществляться следующими способами:

• визуально;
• с помощью электроизмерительных приборов.

Если обрыв токопроводящей жилы образовался в результате механического повреждения, то, как правило, место отсутствия контакта можно будет легко определить в результате визуального осмотра. Кроме этого, если диагностика осуществляется при запотевшем окне, то достаточно включить обогреватель, чтобы значительно сузить поиск неисправности.

Повреждённых участков может быть несколько, поэтому следует не полениться и проверить все имеющиеся горизонтальные проводники, но начать диагностику следует с определения наличия тока на шинах обогревателя. По этим элементам электричество подаётся непосредственно к каждой нити и нарушение проводимости в них может повлиять на нагрев сразу нескольких дорожек.

Для проведения диагностики прибор необходимо перевести в режим измерения напряжения постоянного тока. Затем следует соединить отрицательный щуп мультиметра с массой автомобиля, а положительный — с шиной, к которой подведён провод от выключателя.

Если прибор покажет около 12 вольт по всей длине шины, то можно сделать вывод о полной работоспособности положительного проводника. Аналогичным образом производится диагностика отрицательной шины, но в этом случае стационарно необходимо подключить положительный щуп прибора к источнику 12 вольт в автомобиле.

Если шины обогревателя в полном порядке, то можно приступить непосредственно к поиску повреждений горизонтальных проводников. Для этой цели также следует воспользоваться стрелочным или цифровым мультиметром.

Выполняется диагностика в такой последовательности:

1. Включить обогреватель заднего стекла.
2. Переключить мультиметр в режим измерения напряжения постоянного тока.
3. Подключить минусовой щуп прибора к массе автомобиля.
4. Передвигая положительный щуп по горизонтальному проводнику определить место обрыва электрической цепи.

Если этого не происходит, то это говорит о том, что данный проводник имеет разрыв. Точное место определить можно по резкому изменению напряжения с 12, или меньшего напряжения, на 0 вольт.

Если необходимо найти место повреждения проводника на снятом с машины стекле или в случае, когда ремонт осуществляется при отсутствии подключённого к автомобилю аккумулятора, выполнить диагностику можно с помощью омметра.

Можно также воспользоваться цифровым мультиметром, который следует перевести в режим измерения сопротивления. Для определения места разрыва необходимо отрицательный щуп прибора подключить к клемме отрицательной шины, а положительный – аккуратно водить по токопроводящей поверхности горизонтальной ленты до тех пор, пока не будет обнаружен резкий скачёк в показателях прибора.
