Соленоидный клапан

Виды и сфера применения

Область применения соленоидного клапана не ограничивается хозяйственно-бытовой деятельностью. Наряду с централизованным отоплением и водоснабжением квартир и домов запорное оборудование можно увидеть в различных технологических системах, где они работают за счет срабатывания датчиков и таймеров.

Широко используется в следующих системах:

• мелиорация (полив) газонов, садово-огородных участков, оранжерей — в таких клапанах плунжер находится в нормально закрытом положении и открывается при срабатывании таймера, запрограммированного на определенный временной интервал полива;
• общественные туалеты, душевые, автомойки, моечные системы в сфере автосервиса — аналогичный принцип работы клапана, основанный на периодическом срабатывании таймера, открывающего поток воды;
• отопительные системы — используются как защитные устройства, предотвращающие технологические потери при порыве труб, а также восполняющие объем воды в системе при ее испарении;
• в промышленности — устройства служат своего рода дозаторами для подачи жидкости для смешивания различных материалов и сырья.

Основной задачей соленоидного клапана является равномерное и дозированное распределение и подача воды. Это обеспечивает точный контроль расхода и позволяет предотвратить потери основных ресурсов предприятия.

Другая цель использования клапана — регулирование основных гидравлических параметров трубопровода. Например, в системах отопления и горячего водоснабжения соленоид устанавливается для точного контроля движения и подачи воды.

Для этого устройство подключается к датчикам, запрограммированным на определенное давление или температуру. При наполнении системы водой температура труб и радиаторов естественно повышается до критической отметки, что может быть чревато аварией. Для предотвращения нежелательной ситуации клапан срабатывает, перекрывая приток горячей воды до тех пор, пока температура в систем не выровняется.

По видам можно классифицировать соленоидные клапаны на несколько категорий:

• по принципу действия — нормально открытые, нормально закрытые и бистабильные;
• по типу работы — одноходовые, двухходовые, трехходовые;
• по виду соленоида — постоянного и переменного тока;
• по типу соединения — резьбовые и фланцевые;
• по способу работу механизма — прямого и пилотного действия.

Нормально закрытые клапаны устанавливаются таким образом, что плунжер находится в состоянии “закрыто”. При возникновении электромагнитного поля он открывается, позволяя воде двигаться по трубам. Такие устройства можно увидеть в системах полива газонов, садов, оранжерей.

Нормально открытые клапаны в ждущем режиме находятся в положении “открыто” и не препятствуют току воды. Как только возникает напряжение на индукционной катушке, плунжер перекрывает воду. Такие устройства обычно устанавливаются в системах отопления, водоснабжения, канализации.

Одноходовые клапаны — простые устройства, работающие либо на перекрытие, либо пропуск рабочей среды по трубам. Двухходовые модели могут использоваться для предотвращения обратного тока рабочей среды. Трехходовые устройства — самые сложные по конструкции — используются для смешения потоков воды разных температур, например, при подключении системы “теплый пол” к централизованному отоплению.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

• Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
• Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

• Воздуха.
• Воды.
• Пара.
• Активных сред.
• Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

• Обычное
• Для влажных помещений.
• Термостойкие (для высоких температур).
• Морозостойкие (для экстремально низких температур).
• Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

• Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
• Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

• Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
• Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
• Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Виды и сфера применения

Область применения соленоидного клапана не ограничивается хозяйственно-бытовой деятельностью. Наряду с централизованным отоплением и водоснабжением квартир и домов запорное оборудование можно увидеть в различных технологических системах, где они работают за счет срабатывания датчиков и таймеров.

Широко используется в следующих системах:

• мелиорация (полив) газонов, садово-огородных участков, оранжерей — в таких клапанах плунжер находится в нормально закрытом положении и открывается при срабатывании таймера, запрограммированного на определенный временной интервал полива;
• общественные туалеты, душевые, автомойки, моечные системы в сфере автосервиса — аналогичный принцип работы клапана, основанный на периодическом срабатывании таймера, открывающего поток воды;
• отопительные системы — используются как защитные устройства, предотвращающие технологические потери при порыве труб, а также восполняющие объем воды в системе при ее испарении;
• в промышленности — устройства служат своего рода дозаторами для подачи жидкости для смешивания различных материалов и сырья.

Основной задачей соленоидного клапана является равномерное и дозированное распределение и подача воды. Это обеспечивает точный контроль расхода и позволяет предотвратить потери основных ресурсов предприятия.

Другая цель использования клапана — регулирование основных гидравлических параметров трубопровода. Например, в системах отопления и горячего водоснабжения соленоид устанавливается для точного контроля движения и подачи воды.

Для этого устройство подключается к датчикам, запрограммированным на определенное давление или температуру. При наполнении системы водой температура труб и радиаторов естественно повышается до критической отметки, что может быть чревато аварией. Для предотвращения нежелательной ситуации клапан срабатывает, перекрывая приток горячей воды до тех пор, пока температура в систем не выровняется.

По видам можно классифицировать соленоидные клапаны на несколько категорий:

• по принципу действия — нормально открытые, нормально закрытые и бистабильные;
• по типу работы — одноходовые, двухходовые, трехходовые;
• по виду соленоида — постоянного и переменного тока;
• по типу соединения — резьбовые и фланцевые;
• по способу работу механизма — прямого и пилотного действия.

Нормально закрытые клапаны устанавливаются таким образом, что плунжер находится в состоянии “закрыто”. При возникновении электромагнитного поля он открывается, позволяя воде двигаться по трубам. Такие устройства можно увидеть в системах полива газонов, садов, оранжерей.

Нормально открытые клапаны в ждущем режиме находятся в положении “открыто” и не препятствуют току воды. Как только возникает напряжение на индукционной катушке, плунжер перекрывает воду. Такие устройства обычно устанавливаются в системах отопления, водоснабжения, канализации.

Одноходовые клапаны — простые устройства, работающие либо на перекрытие, либо пропуск рабочей среды по трубам. Двухходовые модели могут использоваться для предотвращения обратного тока рабочей среды. Трехходовые устройства — самые сложные по конструкции — используются для смешения потоков воды разных температур, например, при подключении системы “теплый пол” к централизованному отоплению.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

• типу конструкции;
• материалу, из которого изготовлена корпусная часть;
• виду уплотнителя;
• положению запора внутри, когда система находится в обесточенном состоянии;
• способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

• этилен-пропиленового эластомера;
• фторэластомера;
• бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

• на одноходовые;
• двухходовые;
• трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

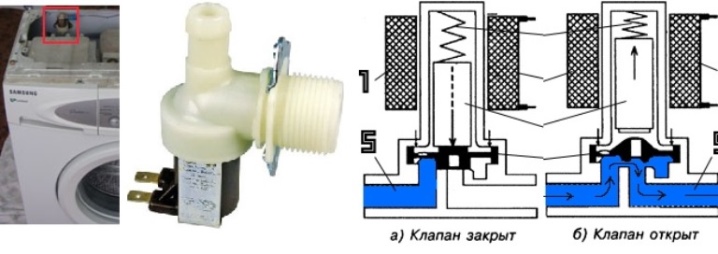

Принцип работы

Клапаны подачи воды устроены на базе электромагнитов – катушек эмальпровода, надетых на сердечник. Механизм клапана заведён на этот сердечник.

1. Однокатушечные клапаны подают напор в один отсек, сообщающийся с пространством барабана. В этот отсек насыпается стиральный порошок.
2. С двумя катушками – в два отсека (во второй засыпается средство против накипи на кипятильнике барабанного отсека).
3. С тремя – во все три (самый современный вариант).
4. Возможен вариант, когда две катушки могут управлять подачей воды в третий отсек – они должны быть запитаны одновременно.

Подачей тока управляют коммутирующие реле, управляемые электронным блоком управления (ЭБУ), в котором, в свою очередь, работает микропрограмма («прошивка») стиральной машины. Как только на катушку поступает ток, она намагничивает сердечник, притягивающий якорь с заглушкой, сдерживающей напор воды.

В замкнутом состоянии электрическая цепь открывает клапан, вода поступает в стиральный резервуар. Как только датчик уровня воды зафиксирует предельно допустимый уровень, с электромагнита снимается питающее напряжение, в результате чего пружинно-возвратный механизм клапана вновь закрывает его заглушку. В закрытом состоянии клапан находится большую часть времени.

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

• воде;
• воздуху;
• газу;
• пару;
• топливу, например, бензину.

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов

Состав рабочей среды и особенности помещения определяют особенности исполнения:

• обычного;
• взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

• прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
• имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

• нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
• нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии

Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

• двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
• трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
• четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

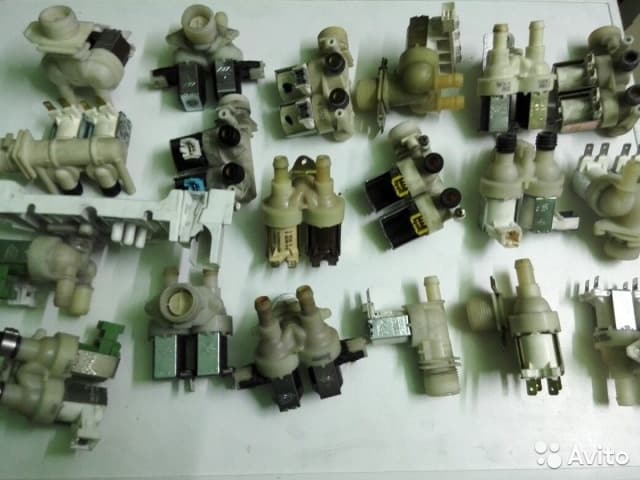

Виды впускных клапанов

Клапана подачи воды для стиральных машин LG, Samsung или Indesit могут иметь различные технические отличия. Практически все производители устанавливают на свои агрегаты нормально закрытые клапана. К нормально закрытым относятся клапана, открытие которых происходит при подаче напряжения на электромагнитную катушку.

Заливные электроклапана стиральных машин можно разделить:

По количеству электромагнитных катушек

однокатушечные (устаревшие стиральные агрегаты);

двухкатушечные (большинство бюджетных моделей);

трехкатушечные;

четырех и пятикатушечные (некоторые модели);

2. По материалам изготовления корпуса

• пластиковые;
• металлические.

3. По размерам водоподводящих штуцеров

• 1/2дюйма;
• 3/4 дюйма;

В продаже также имеется универсальный заливной клапан для стиральных машин имеющий маркировку 1/90, что означает наличие одного выхода, расположенного под углом 90 градусов по отношению к входящему штуцеру. Металлическая пластина крепления такого клапана съемная и может переставляться под разным углом. Диаметр соска электроклапана составляет 10,5 мм, а входящего штуцера ¾ дюйма. Такой универсальный электроклапан подходит к стиральным агрегатам большинства производителей, на которых установлен однокатушечный вариант устройства.

Правила монтажа и эксплуатации

• правил безопасности;
• не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
• установку и снятие клапана следует производить только в обесточенном состоянии;
• перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
• корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
• направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
• при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
• в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
• при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
• при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
• эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
• один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Соленоидные клапаны ASCO — общие данные, типы и характеристики

• Характеристики
• Принцип действия
• ISO — обозначения

Назначение и преимущества клапанов

Соленоидный клапан (электромагнитный) состоит из двух основных узлов:

• Привод (соленоидный привод)
• Управление потоком (клапан)

Седельчатый электромагнитный клапан	Соленоидный клапан с мембранным усилителем плавающего типа	Соленоидный клапан с мембранным усилителем принудительного подъема
Поршневой электромагнитный клапан	Шиберный электромагнитный клапан	Шарнирный электромагнитный клапан
Рычажный соленодиный клапан	Тарельчатый соленодиный клапан	Золотниковый соленодиный клапан

Принцип действия соленоидных клапанов ASCO

2/2 Соленоидные электромагнитные клапаны

I — Прямого действия

II — Непрямого действия:

• С мембранным усилителем:
  • плавающего типа
  • принудительного подъема
• С поршневым усилителем:
  • плавающего типа
  • принудительного подъема

III — Непрямого действия с внешним усилителем

Электромагнитные клапаны. Общие применения:

• Два трубных присоединения:
  • вход
  • выход
• Функции:
  • нормально закрытый (НЗ)
  • нормально открытый (НО)

3/2 Соленоидные электромагнитные клапаны

• I — Прямого действия
• II — Непрямого действия с внутренним усилителем
• III — Внутренний усилитель, быстрый сброс
• IV — Непрямого действия с внешним усилителем

Общее применение:

• Для подачи давления на/сброса давления с приводов и мембран
• Для выбора или обвода потока

Электромагнитный отсечной клапан.

Три трубных присоединения:

• Вход
• Выход
• Сброс(ы)

Функции:

• Нормально открытые : НО
• Нормально закрытые : НЗ
• Универсальные : У

4/2-5/2 Соленоидные электромагнитные клапаны

• I — Прямого действия
• II — Непрямого действия с внутренним усилителем
• III — Внутренний усилитель, два соленоида

Общие применения: (4/2 or 5/2)

• Один или два сброса
• Два входа (цилиндр)
• Один общий порт (давление)

Электромагнитный соленоидный клапан. Функции:

• Если один из входов соединен с общим (давление), второй открыт через сброс в атмосферу
• В другом положении второй вход соединен с общим, а первый открыт через сброс в атмосферу

ISO-обозначения (в соответствии с ISO-1219)

Функция электромагнитного клапана указывается двумя цифрами. Первая указывает на количество портов (трубных присоединений), вторая указывает на количество положений клапана (NB: порты управления не считаются).

Пример: 4/2 = 4 порта — 2 положения

В обозначении гидравлических и пневмоклапанов количество квадратов соответствует количеству положений электромагнитного клапана.

Пример: 2 положения

Обозначения присоединений к портам:

Сброс, который не может быть подсоединен к трубопроводу	Сброс, который может быть подсоединен к трубопроводу	Присоединение к источнику давления

Способы управления клапанами показаны на сторонах квадрата. На левом квадрате показан тип привода, на правом — тип возврата, например:

Сферы применения

Автоматический водопроводный затвор представляет собой достаточно полезное устройство, которое используется в самых различных сферах. Этот агрегат успешно используют в различных отраслях домашнего и народного хозяйства, а кроме того в различных производственных отраслях. Множество воздуховодов и водопроводов разной степени сложности конструкции успешно используют данное изделие в своей работе.

Оборудование с соленоидным приводом наиболее популярно в конструкциях, где большая часть приборов работают по принципу автоматического управления. Главным образом выбор области применения определяется, исходя от материала, из которого изготовлен вентиль. Подобные устройства можно встретить в стиральных машинах, системах канализации, оросительных системах, для контроля систем гидравлики , системах отопления и многих других.

Наибольшую популярность он получил в:

1. Орошении. Используется при поливе огородов, садов, оранжерей. При монтаже такого устройства все процессы становятся автоматическими. Электромагнитное устройство с сервоприводом (220,24,12 В) если к нему подключить таймер, позволит задавать временные интервалы работы и отключения устройства. Он может находиться в нормально открытом или закрытом положении. Такие ритмы позволят руководить регулировкой потоков воды. Преимущества использования такого устройства более чем очевидны – нет необходимости тратить время для постоянного контроля над поливной системой.
2. Канализации. Электромагнитный клапан(12, 24 В) для воды довольно широко применяется для того чтобы регулировать подачу воды в общественных душевых и туалетах. Тут так же используется таймер который позволяет автоматически включать и выключать подачу водяного напора.
3. Моечных системах. Соленоидный водопроводный клапан(220, 24, 12 В) позволяет обеспечить своевременный слив воды во время мойки автомобиля. Более того подобное устройство в бытовых и промышленных стиральных машинах.
4. Крупномасштабных кухнях. Электромагнитный клапан подачи sp6135 (220, 24, 12 В) является поистине неотъемлемым устройством на конвейерных системах изготовления хлебобулочных изделий, регулировки уровня подачи воды к промышленным посудомоечным системам и кофейным комбайнам.
5. Точном дозировании. Электромагнитный затвор для горячей воды играет не последнюю роль при процедурах смешивании различного сырья и материалов.
6. Отопительных системах. Водяной соленоидный клапан(220, 24,12 В) предотвращает возникновению перебоев при работе систем отопления. Устройство позволяет восполнить потери при постепенном испарении воды на магистральных отопительных трассах.

Кроме того, электромагнитные модели применяются для регулировки и контроля транспортировки различных агрессивных сред на производствах.  Устройства, использующиеся на производстве, могут быть довольно большого диаметра. Категорически воспрещается использования моделей из латуни при работе с агрессивными веществами, такими как, например, дизельное топливо или кислота.

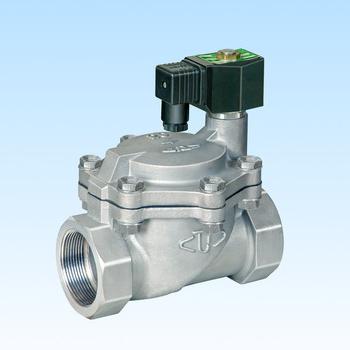

Основные элементы электромагнитного клапана и принцип действия

Клапан электромагнитный для воды и других сред включает в себя такие составляющие:

• корпус;
• крышка;
• мембрана и уплотнение;
• плунжер;
• шток;
• электрическая катушка.

Корпус устройств, как правило, изготавливается из латуни, нержавеющей стали (для улучшения антикоррозийных качеств) и чугуна. Огромной популярностью пользуются пластиковые электромагнитные клапаны для воды.

Для изготовления плунжеров и штоков используются материалы, которые обладают магнитными свойствами. Электромагнитные катушки выпускаются в специальном защитном корпусе, который обладает высокими показателями герметичности. Обмотка для катушек состоит в основном из медной проволоки или эмалированного провода. Работа таких устройств осуществляется путём подачи напряжения на катушку.

Мембраны изделий производятся из полимерных материалов, которые обладают высокими показателями эластичности.

К таким материалам относятся:

• мембраны EPDM, NBR, FKM.
• уплотнения PTFE или TEFLON.

Клапаны изготавливаются из разных материалов, корпус может быть пластиковым, латунным или чугунным

Термические свойства мембран и уплотнений сведены в таблицу № 1. Таблица 1

Название	Материал	Температура (min), °С	Температура (max), °С
EPDM	Этилен-пропиленовые каучуки	–40	+140
NBR	Нитрил-бутадиеновые каучуки	–30	+100
FKM	Фторкаучук	–30	+150
PTFE	Политетрафторэтилен	–50	+200
TEFLON	Политетрафторэтилен	–50	+250

Принцип работы электромагнитного клапана для воды

Если возникла необходимость в перекрытии подачи транспортируемой среды, то с управляющего аппарата на электромагнитную катушку подаётся импульс. В результате этого сигнала середник прибора опускается или поднимается (это зависит от разновидности изделия) и перекрывает воду. После того, как напряжение исчезнет, середник возвращается обратно и движение среды возобновляется.
