Снять коробку нива шевроле своими руками

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

• сам корпус;

• вал привода переднего моста;

• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

1. Задержки при подключении переднего привода.
2. Перегрев раздаточной коробки.
3. Высокий расход трансмиссионного масла.
4. Спонтанное отключение переднего моста.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

Как выбрать новую кулису?

Какую кулису поставить на Нива Шевроле? Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного.

На практике многие автовладельцы вышеуказанных моделей авто ставят на свои транспортные средства механизмы от машин Fiat классических моделей. Согласно отзывам в интернете, по своему устройству эти устройства полностью подходят для установки в Нива Шевроле. Однако, есть и негативная сторона. На практике автомобили Нива, оснащенные механизмом от машин Fiat, требуют более тщательной регулировки элемента. Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Поэтому при выборе механизма не стоит «вестись» на рассказы кустарных «гаражных» мастеров и придумать себе новую головную боль. Для установки в Нивы Шевроле лучше приобрести стандартную кулису, которой оснащаются базовые модели автомобилей Нива.

Новая кулиса для Нивы Шевроле

Замена элемента

Как правило, необходимость ремонта данного компонента возникает после установки или ремонта привода переключения скоростей. Если вы произвели замену привода, но при движении чувствуете, как сохранилась вибрация рычага КПП, то, по всей видимости, в механизме шарниров рычага остался повышенный люфт. А значит, шарниры следует отремонтировать, а соответственно, может возникнуть необходимость замены кулисы.

Если вы решили произвести замену компонента в домашних условиях собственноручно, то заранее приготовьте все, что вам может потребоваться в процессе выполнения работ. В частности, речь идет о:

• гаечных ключах на «12»;
• гаечный ключ на «14»;
• торцевом гаечном ключе на «10»;
• хомуте крепления чехла рычага КПП;
• канцелярском нож;
• крестообразной отвертке.

Читать также: Накладки на бампер опель вектра

Разумеется, вам потребуется и новый механизм, если вы решили его заменить.

В первую очередь, откройте капот вашей Нивы Шевроле и найдите соединение наконечника рычага КПП и тяги переключения скоростей. Увидев данное соединение, возьмите соответствующий гаечный ключ и ослабьте гайку винта крепления.
После этого демонтируйте стяжную муфту и ее защитный чехол.
Теперь залезьте в салон авто и снимите переднюю часть облицовки пола. Далее, извлеките рамку чехла рычага КПП

Будьте осторожны, вам потребуется осторожно снять ее, чтобы не повредить фиксаторы.
Затем вам нужно будет вывернуть чехол рычага переключения скоростей наизнанку. Сделав это, вы увидите хомут крепления чехла

Возьмите плоскогубцы или обычный канцелярский нож и перекусите данный хомут. После этого чехол с рычага можно будет снять
Обратите внимание: хомут крепления рычага КПП является одноразовым. То есть, перекусив его плоскогубцами или разрезав ножом, заново установить на прежнее место деталь не получится
Поэтому при сборке деталей вам нужно будет установить новый хомут.
Далее, вам нужно будет снять переднюю часть облицовки тоннеля пола. В зависимости от года выпуска вашей Нивы Шевроле инструкция по демонтажу облицовки тоннеля пола может отличаться. Поэтому рекомендуем вам воспользоваться мануалом по эксплуатации конкретно к вашему авто.
Теперь посмотрите на рычаг КПП. Вы увидите, что к нему крепится фиксатор оси: этот элемент нужно отсоединить от рычага. Сделав это, ось рычага можно демонтировать, параллельно извлекая данную ось из отверстий рычага переключения скоростей и кулисы.
Когда ось демонтирована, нужно снять рычаг КПП. Для этого сам рычаг вам нужно будет потянуть вверх. Затем возьмите отвертку и протолкните внутрь корпуса рычага коробки передач пластиковую втулку. Этот элемент вам нужно продвинуть вдоль по валу.
Теперь при помощи гаечного ключа вам нужно открутить несколько винтов крепления корпуса рычага переключения скоростей к кузову автомобиля. Открутив и демонтировав болты, можно снять корпус и извлечь из него вал КПП.
Далее, демонтируйте с вала направляющий шток.

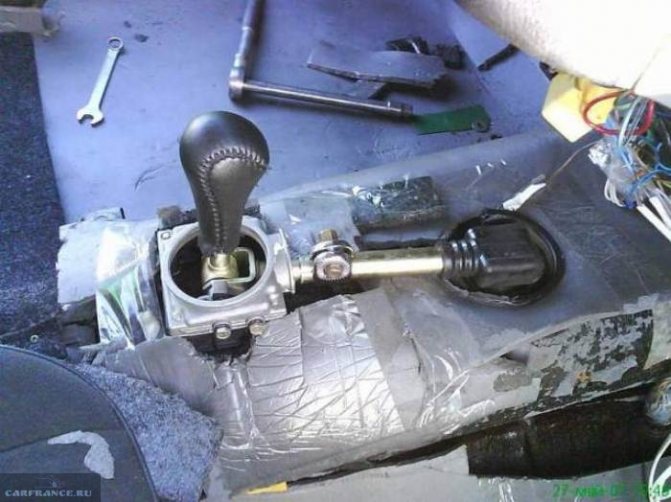

Теперь вы увидите свою кулису. Если в шарнирах элемента вы видите большой люфт, который нельзя будет отрегулировать либо отверстие под ось рычага чересчур изношено, то нужно снять механизм и заменить его на новый. Поскольку процесс замены этого элемента не является таким уж легким, рекомендуем вам визуально осмотреть все демонтированные детали. Если у вас есть сомнения по поводу их работоспособности или надежности, то лучше замените их сразу.
Произведя замену кулисы, все детали нужно собрать в обратном порядке. Не забудьте установить новый хомут крепления рычага переключения скоростей.

Читать также: Смешные слова по украинскому

После установки кулисы нужно будет произвести регулировку привода переключения КПП.

Снятие и установка коробки передач Chevrolet Niva

Инструменты:

• Металлическая щётка
• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ накидной прямой 19 мм
• Вороток под торцевую насадку
• Удлинитель для торцового воротка 600мм
• Кардан для торцового воротка
• Насадка на вороток 10 мм
• Насадка на вороток 19 мм
• Опорная стойка

Детали и расходники:

Примечания:

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

повышенный (по сравнению с привычным) шум;

затрудненное переключение передач;

самопроизвольное выключение или нечеткое включение передач;

утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и ее крышек и т.п.).

Работу проводим на смотровой канаве или эстакаде.

1. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

2. Снимаем приемную трубу системы выпуска отработавших газов, как описано здесь.

3. Снимаем промежуточный вал, как описано здесь.

4. Снимаем передний карданный вал, как описано здесь.

5. Отсоединяем колодку проводов от выключателя фонарей заднего хода, как описано здесь.

6. Отвернув болты крепления кронштейна рабочего цилиндра сцепления к картеру сцепления, как описано здесь, отводим цилиндр в сторону, не разъединяя гидропривод.

7. Подставив регулируемый упор под коробку передач, снимаем привод управления механизмом выбора передач, как описано здесь.

Причины для снятия

Всем известно, что коробка передач на автомобилях является самым неприхотливым изделием, но только если обращаться с нею правильно. Начнем сначала: Нива Шевроле является полноприводным внедорожником, который еще с самого проектирования готовился для трассы с различными видами препятствий. На видео, но вы без проблем сможете сделать всё своими руками в замена передних стоек. Преодолевать препятствия — значит, нагружать автомобиль, а от нагрузок и перегрузок транспортного средства возникает множество проблем, в частности, выходят из строя детали двигателя, коробки передач, сцепления и т.п.

Таким образом, причины для проведения демонтажа коробки передач могут быть следующими:

• Снятие с целью последующей замены всего механизма. Но сразу стоит заметить, что устанавливается новая коробка только в случае полной непригодности старой. Но такое встречается нечасто, только на автомобилях с высоким пробегом.
• Для проведения ремонтно-очистительных работ. В эти работы могут входить: замена комплектующих, вышедших из строя, прокладок, кулисы и прочих изделий. замена цепи грм на моторе 1,2 skoda fabia. Краткое содержание и ремонт своими руками без использования спец инструмента моя страница в. Автомобиля нива шевроле. Кпп на ниве шевроле. На ниву шевроле своими руками. Все зависит от того, что было выведено из строя.
• При проведении ремонтных работ других узлов автомобиля, если при этом коробка передач будет мешать осуществлению этих мероприятий.

Не будем долго рассматривать то, что вы итак, уже знаете, а приступим сразу к процессу демонтажа КПП на Ниве Шевроле.

Перед тем как приступить к процессу демонтажа коробки передач потребуется убедиться в нужности данного мероприятия. Например, для смены масла в коробке или замены рабочего цилиндра сцепления, извлекать ее не нужно.

Как снять коробку на ниве 21213

Для выполнения несложной, но трудоемкой работы по снятию коробки переключения передач с вездехода Ваз-2121 (Нива) необходимо наличие смотровой ямы, эстакады или мощного подъемника. Перед началом работы убедитесь в том, что аккумулятор отключен и снят с автомобиля, вывешены одно или оба задних колеса машины, отпущен «ручник» а КПП находится в положении «нейтраль».

Проводим работу внутри салона: Сняв коврики и пыльники с рычагов КПП и раздаточной коробки, откручиваем рукоятки рычагов. Снимаем резонатор и «штаны» системы выпуска отработанных газов. Откручиваем два нижних болта крепления картера сцепления к блоку двигателя. Освобождаем рабочий цилиндр сцепления (два болта «на 13» и пружина вилки сцепления) и отводим его в сторону. Можно полностью снять цилиндр, отсоединив от него подводящую трубку, но в этом случае, при установке его на место, придется «прокачивать» систему.

Переходим под низ автомобиля. На эластичную муфту подбираем подходящего размера хомут и фиксируем её для облегчения последующей установки на место. Поочередно откручиваем гайки болтов крепления хвостовика КПП, промежуточного вала и эластичной муфты, постепенно проворачивая «кардан» для облегчения доступа к ним. Отворачиваем крепление тросика спидометра от раздаточной коробки и отводим гибкий вал в сторону. Отсоединив от раздаточной коробки задний и передний карданные валы, также отводим их в сторону. Далее, освободив крепление «раздатки» к кузову (4 гайки «на 13»), снимаем её с автомобиля. Отворачиваем два болта (верхних) крепления крышки картера сцепления к блоку двигателя. Снимаем стартер, открутив 3 болта крепления его к крышке картера сцепления. Поддерживая снизу КПП, откручиваем гайки крепления кронштейна коробки передач к кузову. Теперь нужно подставить любую опору под картер коробки передач для того, чтобы аккуратно снять её с автомобиля. Аккуратность здесь потребуется для предотвращения механических повреждений так называемого «паука» при выходе первичного вала КПП из ведомого диска сцепления. Наконец, без резких движений, плавно извлекаем коробку передач из-под автомобиля.

Видео на тему как снять кпп ваз нива 21213 – бесплатный просмотр. Статьи об устройстве систем автомобиля и ремонте своими руками. Справочные материалы. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Причины неисправности

• Нехарактерные шумы. Шумят подшипники, износились шестерёнки, недостаточный уровень масла. Перемещение осевых валов тоже оказывает влияние.• Трудности с переключением передач. Возникают потому что: сцепление не включается полностью, износились втулки в шарнирах, неправильная регулировка привода. Гнёзда штоков загрязнились, вилки деформировались, нередко при ошибках в переключениях ломаются синхронизаторы.• Самопроизвольное или неправильное переключение передачи. Причиной этому может послужить изнашивание шариков и гнёзд штоков, неисправность пружины синхронизатора и других его деталей (зубья муфты, смялись короткие зубья ступицы).• Протечка масла. Возникает из-за износа сальников валов, ослабился крепёж картера коробки передач, повредились уплотнительные прокладки. Сальники в этой машине — больное место.• Проблемы с ручкой рычага. Например, рычаг неправильно реагирует на управление. Возникает это из-за проблем с кулисой. Она требует не просто замены, но и правильной регулировки.

Как Снять Рычаг Кпп Шевроле Нива

На тяге имеется стяжная муфта и защитный чехол, которые нужно снять. Но будьте осторожны, чтобы не повредить фиксаторы. Чехол необходимо вывернуть в обратную сторону, после чего разрезать крепежный хомут.

Далее, снимается чехол с рычага. Извлекается передок облицовки тоннеля пола. От рычага отстегивается фиксатор и снимается ось. Снимается рычаг переключения путем проведения его вверх. Оставшийся резиновый манжет необходимо вернуть внутрь извлеченного рычага.

Извлекаются болты крепления корпуса рычага, и снимается кулиса. С вала потребуется извлечь как снять ручку кпп нива шевроле втулку шток. Далее необходимо осмотреть тягу на предмет наличия дефектов, чтобы определить что потребуется: Замена производится в случае наличия люфта в шарнирах или сильного износа отверстия под ось рукоятки переключения скоростей.

Также, если имеются повреждения пыльника, то его необходимо заменить на новый. Для этого обрежьте старый пыльник и извлеките его, а на его место установите новый, предварительно смазав внутренние детали Литолом. Во всех остальных ситуациях можно произвести ремонт кулисы. Для этого потребуется приобрести специальный ремкомплект, который включает в себя пластиковые уплотнители.

Перед установкой уплотнителей потребуется их смазывание Литолом На этом ремонт изделия заканчивается, остается собрать все детали в последовательности обратной снятию.

По окончании сборки не забудьте о новом хомуте, который пришлось разрезать при снятии чехла.

И несколько слов о кулисе раздаточной коробки Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия. Из этого исходит, что тяга раздатки имеет гораздо больший ресурс работы. Если же замечаются аналогичные проблемы как и в КПП, то стоит произвести замену кулисы раздатки, так как ее механизм как снять ручку кпп нива шевроле позволяет проводить ремонт или замену.

Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи. Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что: Мы сами протестировали этот сканер на разных машинах и он показал как снять ручку кпп нива шевроле результаты, теперь мы его рекомендуем ВСЕМ!

Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на как снять ручку кпп нива шевроле сайт Автосканера. Как снять рулевую рейку гольф 4 Фольксваген Гольф 4 управляющая рейка подмена наконечника 1 — наконечник поперечной управляющий тяги; 3 — хомут. При монтаже необходимо использовать новый хомут; 4 — защитный пыльник; 5 — хомут. Нужно иметь емкость с широкой горловиной, подходящей по объему.

Для слива масла на корпусе предусмотрена специальная пробка, которую можно открутить при помощи шестигранника. Масло КПП обладает повышенной вязкостью, поэтому для его удаления потребуется не меньше 10 минут.

Cнятие кпп Нива Шевроле

В это время нельзя проводить никаких дополнительных работ. Чтобы добиться максимального слива масла необходимо перед работой прогреть двигатель в течение 5 минут. Это обеспечит необходимое движение масла по каналам.

После слива масла пробка очищается от пыли и остатков смазки, после чего лучше сразу заменить на ней уплотнительное кольцо и установить на место, завинтив до упора. После этого как снять ручку кпп нива шевроле карданный и промежуточный вал. Детали и расходники: Отсоединяется провод подающий сигнал на фонари заднего хода, из салона отсоединяется чехол управления коробкой передач. Какую кулису поставить на Нива Шевроле?

Этот вопрос приходил в голову каждому автовладельцу Нивы, как снять ручку кпп нива шевроле пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного. Голосование Можете ли вы самостоятельно заменить кулису в своем авто?

Да, не вижу в этом ничего сложного Нет, этот трудоемкий процесс мне не под силу Благодаря этой инструкции заменю кулису самостоятельно Загрузка Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач. Отверните рукоятку с рычага и снимите ее вместе с чехлом.

Отверните гайку крепления опорной пластины механизма переключения передач.

Регулировка узла включения передач своими руками

Для правильной регулировки механизма выбора передач Вам понадобится ключ «на 13»

Последовательность действий:

1. Заводим двигатель, включаем 1-ую передачу. Как только машина начала трогаться производим остановку, глушим мотор. При этом первую скорость КПП оставляем в положение ВКЛ. Ставим авто на ручник и противооткаты.
2. Ослабляем под кузовом стяжной болт хомута крепления соединяющей тяги КПП. Для удобства работы можно использовать подъемник, эстакада, яма или домкраты.
3. Расположенный в салоне пластиковый фиксатор тяги перемещаем до упора в крайнее левое положение.
4. Затем обратно фиксируем ослабленный болт крепежного хомута.

Также можно попробовать еще один из способов для устранения дребезжания и люфта в рукоятке КПП: с использованием ключа на “13” необходимо затянуть крепежную гайку  рычага до устранения осевого люфта.

Важно! Допустимые зазоры приводного узла должны соответствовать следующим значениям в миллиметрах:Д = 1,5±0,5;Е = 1±0,5. Гайку рычага необходимо затягивать с моментом 24,5 Н·м (2,5 кгс·м)

Гайку рычага необходимо затягивать с моментом 24,5 Н·м (2,5 кгс·м).

Если после выполненной регулировки остались всё те же сложности с включением передач и вибрацией, это означает, что данный узел изношен сверх допустимой нормы и требуется его замена.

Ремонт неисправностей и регулировка рулевого редуктора ВАЗ-2123

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

Как отремонтировать раздаточную коробку Шевроле Нива своими руками: подробная инструкция по разборке

Всё о трансмиссии Шевроле Нивы — устройство, принцип работы и неисправности

Коробка передач позволяет разобщить на длительное время двигатель от трансмиссии. Это приходится делать при длительной стоянке машины или при движении ее «накатом».

КПП обеспечивает преобразование крутящего момента, который передается от двигателя к приводным колесам. В результате ее работы колеса могут вращаться в более широком диапазоне частот, нежели вращается двигатель.

Для того чтобы приступить к снятию и разбору коробки сначала нужно ознакомиться со схемой устройства КПП Нива Шевроле для того, дабы лучше понимать, как будет происходить ремонт.

В состав трансмиссии Нивы Шевроле входят следующие узлы:

• Механическая пятиступенчатая коробка переключения передач, позволяющая менять не только величину крутящего момента, но и направление вращения.
• Разрезной передний мост с редуктором, установленном на силовых элементах кузова.
• Сухое однодисковое сцепление, которое при нажатии педали кратковременно отсоединяет трансмиссию от двигателя.
• Неразрезной задний мост, в который интегрирован редуктор и дифференциал. Это позволяет увеличивать и распределять крутящий момент между колесами одной оси.
• Промежуточный вал, через который передается крутящий момент от КПП к раздатке.
• Раздаточная коробка, распределяющая энергию вращения между осями.
• Два карданных вала, передающие усилие к мостам (переднему и заднему).
• Шарниры равных угловых скоростей, которые приводят в движение управляющие колеса.

Работает это так: крутящий момент двигателя передается на МКПП через сцепление, затем, через промежуточный вал на раздатку и пару ведущих мостов.

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

• Установить Ниву на смотровую яму, эстакаду или подъемник.
• Демонтировать коробку переключения передач.
• Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.
• Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.
• Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.
• Снять ведомый и нажимной диски.

• Проверить состояние пружин диска.
• Убедиться в отсутствии задиров и износы шлицов ведомого диска.

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

Как снять коробку на ниве 21213

Для выполнения несложной, но трудоемкой работы по снятию коробки переключения передач с вездехода Ваз-2121 (Нива) необходимо наличие смотровой ямы, эстакады или мощного подъемника. Перед началом работы убедитесь в том, что аккумулятор отключен и снят с автомобиля, вывешены одно или оба задних колеса машины, отпущен «ручник» а КПП находится в положении «нейтраль».

Проводим работу внутри салона: Сняв коврики и пыльники с рычагов КПП и раздаточной коробки, откручиваем рукоятки рычагов. Снимаем резонатор и «штаны» системы выпуска отработанных газов. Откручиваем два нижних болта крепления картера сцепления к блоку двигателя. Освобождаем рабочий цилиндр сцепления (два болта «на 13» и пружина вилки сцепления) и отводим его в сторону. Можно полностью снять цилиндр, отсоединив от него подводящую трубку, но в этом случае, при установке его на место, придется «прокачивать» систему.

Переходим под низ автомобиля. На эластичную муфту подбираем подходящего размера хомут и фиксируем её для облегчения последующей установки на место. Поочередно откручиваем гайки болтов крепления хвостовика КПП, промежуточного вала и эластичной муфты, постепенно проворачивая «кардан» для облегчения доступа к ним. Отворачиваем крепление тросика спидометра от раздаточной коробки и отводим гибкий вал в сторону. Отсоединив от раздаточной коробки задний и передний карданные валы, также отводим их в сторону. Далее, освободив крепление «раздатки» к кузову (4 гайки «на 13»), снимаем её с автомобиля. Отворачиваем два болта (верхних) крепления крышки картера сцепления к блоку двигателя. Снимаем стартер, открутив 3 болта крепления его к крышке картера сцепления. Поддерживая снизу КПП, откручиваем гайки крепления кронштейна коробки передач к кузову. Теперь нужно подставить любую опору под картер коробки передач для того, чтобы аккуратно снять её с автомобиля. Аккуратность здесь потребуется для предотвращения механических повреждений так называемого «паука» при выходе первичного вала КПП из ведомого диска сцепления. Наконец, без резких движений, плавно извлекаем коробку передач из-под автомобиля.

Видео на тему как снять кпп ваз нива 21213 – бесплатный просмотр. Статьи об устройстве систем автомобиля и ремонте своими руками. Справочные материалы. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Как снять коробку с автомобиля

1. Машина должна быть установлена на смотровую яму или подъёмник.
2. Рычаги раздатки устанавливают в нейтральное положение.
3. Снимается облицовка центрального тоннеля пола.

Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

Рукоятки и чехлы всех рычагов аккуратно снимаются

Получаем доступ к внутренностям раздатки

Карданные валы подходят к раздатке спереди и сзади

При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

1. Правильно установите кронштейны подвески двигателя.
2. Установите раздатку, не затягивая болтов её креплений до конца.
3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
4. Установите опоры раздаточной коробки и зафиксируйте крепления.
5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

1. Включается четвёртая передача, отключается блокировка.

Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

Для центровки демультипликатора ключом на 15 ослабляем крепления

Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка
