Дизельная, инжекторная, карбюраторная системы питания двс

Какими могут быть системы питания

Кроме перечисленного, отдельным направлениям системы питания можно отнести диеты. Каждая имеет свои плюсы, минусы, нацелена на коррекцию веса. Системы питания можно распределить на небольшие группы:

Лечебное. Причиной большинства заболеваний становится неправильное питание, вследствие которого нарушаются обменные процессы, слабеет иммунитет, что и провоцирует серьезные сбои в работе организма. Лечебное питание помогает не только наладить пищеварение, но используется и для профилактики болезней. Рацион подбирается индивидуально, в зависимости от имеющейся патологии.
Христианская. Она подразумевает соблюдение всех постов с определенным рационом питания.

По группе крови. Этот метод появился недавно. Европейские ученые выяснили, что для каждой группы крови есть рекомендованные и запрещенные продукты. Также разделяются и физические нагрузки. Для каждой группы крови разработаны отдельные методики питания.
Вегетарианская. Она подразумевает полный отказ от животной пищи (в том числе и жиров). Питание основано только на растительных составляющих
Однако для организма важно и мясо, поэтому вегетарианское направление должно использоваться аккуратно, чтобы не создать дефицита важных микроэлементов. Если меню сбалансировано и недостатка витаминов нет, техника способствует быстрому похудению.
Целебное голодание
С его помощью лечатся артриты, сахарный диабет, некоторые патологии ЖКТ, аллергии, гипертония и т.д. При такой системе человек полностью отказывается от пищи и сидит определенное время только на воде. Однако целебным голодание может быть только при правильном входе и выходе. При этом дольше недели обходиться без пищи нельзя.
Энергетическая. Она основана на подсчете калорий. Рацион составляется из любых продуктов, но чтобы максимальное количество ккал не было превышено. Это приводит к стабилизации веса, очищает организм, помогает справиться с некоторыми заболеваниями.
Сыроедение. Оно приобрело популярность недавно. Люди едят преимущественно сырую пищу. Есть мнение, что такое питание приносит пользу организму

Однако это может быть опасным для здоровья, поэтому придерживаться системы нужно с осторожностью.Например, дикие животные часто являются переносчиками бешенства, вместе с сырым мясом в организм попадает много разных видов паразитов, что исключается при термической обработке.
Индивидуальная. Подразумевает полный отказ от конкретных продуктов

Причиной может стать аллергия, непереносимость или другие факторы.
Раздельное питание. В основу его входит употребление пищи, не смешивая ее. Суть – при попадании в организм несовместимых продуктов они плохо перевариваются и усваиваются. В результате появляются шлаки, токсины, часть откладывается в жиры. Смешивать разрешается только продукты одной категории (например, растительные, а мясо съедать отдельно).
Сезонная. Это восточная система, согласно которой, год традиционно делится на 4 части, но с межсезоньем. Для каждого сезона и в промежутках между ними рекомендуется определенная схема питания – в зависимости от потребностей организма.
Функциональная. Она делает акцент не столько на пищевой ценности и составе продуктов, а на их биологической важности. В такой рацион входят редкие компоненты.

Белково-углеводная. Суть – чередование питания с преобладанием продуктов одного вида, а потом другого. С помощью такой диеты похудение проходит медленно, но стабильно.

При соблюдении любой диеты нужно помнить о правильном выходе из нее. Это подразумевает включение в день одного продукта из запрещенного списка. Правильный выход длится минимум неделю, в среднем – месяц.

Общее устройство системы питания

В системе питания двигателя имеются следующие основные части:

• бак для топлива. Служит для хранения топлива, содержит насос для закачки топлива и иногда фильтр. Имеет компактные размеры
• топливопровод. Это устройство обеспечивает поступление топлива в специальное смесеобразующее устройство. Состоит из различных шлангов и трубок
• устройство смесеобразования. Предназначено для получения топливной смеси и подачи в двигатель. Такими устройствами могут быть инжекторная система, моновпрыск, карбюратор
• блок управления (для инжекторов). Состоит из электронного блока, управляющего работой системы смешения и сигнализирующего о возникающих сбоях в работе
• топливный насос. Необходим для поступления топлива в топливопровод
• фильтры для очистки. Необходимы для получения чистых составляющих смеси

Карбюраторная система подачи топлива

Эта система отличительна тем, что смесеобразование происходит в специальном устройстве – карбюраторе. Из него смесь попадает в нужной концентрации в двигатель. Устройство системы питания двигателя содержит такие элементы: бак для топлива, очищающие фильтры для топлива, насос, фильтр для воздуха, два трубопровода: впускной и выпускной, карбюратор.

Схема системы питания двигателя реализуется так. В баке находится топливо, которое будет использоваться для подачи в двигатель внутреннего сгорания. Оно попадает в карбюратор через топливопровод. Процесс подачи может быть реализован с помощью насоса или естественным способом с помощью самотека.

Чтобы топливная подача осуществлялась в камеру карбюратора самотеком, то его (карбюратор) необходимо размещать ниже топливного бака. Такую схему не всегда можно реализовать в автомобиле. А вот использование насоса дает возможность не зависеть от положения бака относительно карбюратора.

Топливный фильтр очищает топливо. Благодаря ему из топлива удаляются механические частички и вода. Воздух попадает в камеру карбюратора через специальный фильтр для воздуха, очищающий его от частиц пыли. В камере происходит смешение двух очищенных составляющих смеси. Попадая в карбюратор, топливо поступает в поплавковую камеру. А после направляется в камеру смесеобразования, где соединяется с воздухом. Через дроссельную заслонку смесь поступает во впускной коллектор. Отсюда она направляется к цилиндрам.

После отработки смеси газы из цилиндров удаляются с помощью выпускного коллектора. Далее из коллектора они направляются в глушитель, который подавляет их шум. Из него они поступают в атмосферу.

Подробно об инжекторной системе

В конце прошлого столетия карбюраторные системы питания стали интенсивно заменяться новыми системами, работающими на инжекторах. И не просто так. Такое устройство системы питания двигателя обладало рядом преимуществ: меньшая зависимость от свойств окружающей среды, экономная и надежная работа, выхлопы менее токсичны. Но у них есть недостаток – это высокая чувствительность к качеству бензина. Если этого не соблюдать, то могут возникнуть неполадки в работе некоторых элементов системы.

Схема устройства системы питания дизельного ДВС

Система питания дизельного двигателя состоит из следующих базовых элементов:

1. топливный бак;
2. фильтры грубой очистки дизтоплива;
3. фильтры тонкой очистки топлива;
4. топливоподкачивающий насос;
5. топливный насос высокого давления (ТНВД);
6. инжекторные форсунки;
7. трубопровод низкого давления;
8. магистраль высокого давления;
9. воздушный фильтр;

Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:

• дизельная аппаратура для повода топлива (топливоподводящая);
• дизельная аппаратура для подвода воздуха (воздухоподводящая);

Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.

Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.

В системе питания дизеля присутствуют сразу два насоса:

• топливоподкачивающий насос;
• топливный насос высокого давления;

Топливоподкачивающий насос обеспечивает подачу топлива из топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.

ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.

Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.

Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.

Инжекторные дизельные форсунки бывают двух видов:

• дизельная форсунка закрытого типа;
• дизельная форсунка открытого типа;

Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.

Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки и в момент впрыска дизельного топлива.

Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.

Воздухоочиститель

Для очистки всасываемого в цилиндр воздуха на дизеле установлен воздухоочиститель сухого  типа с применяемым в качестве фильтрующего элемента бумажных фильтр – патронов.

Воздух проходит предварительную в предочистители типа “Инерционная щетка” с эжекционным удалением отсепарированной пыли.

Предочиститель устанавливается на переходную трубу воздухоочистителя и крепится стяжным хомутом.

Для предотвращения засорения сетки воздухоочистителя пожнивными остатками на воздухоочиститель одевается защитный чехол.

Окончательную очистку воздух проходит в воздухоочистителе, который состоит из корпуса, внутри которого с помощью стяжного болта закреплены два фильтр – патрона: основной и предохранительный. Уплотнение фильтр – патронов с корпусом обеспечивается уплотнительными кольцами, приклеенным к торцам фильтр – патронов, а по стяжному болту – уплотнительными шайбами. Крышка поджимается к корпусу маховичком или барашковой гайкой с уплотнительной шайбой, наворачиваемой на стяжной болт. Фильтр – патроны воздухоочистителя состоят из наружной и внутренней сеток, бумажной фильтрующей шторы, заключенной внутри сеток и донышек, скрепленных герметично эпоксидной смолой или  полиэтиленом.

Воздух под действием разряжения, создаваемого во всасывающем коллекторе, пройдя через предочиститель, попадает внутрь корпуса воздухоочистителя. Проходя последовательно через фильтр – патроны, воздух очищается от пыли через выходной патрубок и поступает в турбокомпрессор. При этом предохранительный фильтр – патрон выполняет роль гарантийного элемента для защиты от пыли, в случае повреждения основного фильтр – патрона.

Турбокомпрессор

На дизеле установлен турбокомпрессор ТКР 8,5Н использующий энергию выпускных газов для наддува воздуха в цилиндры дизеля. Увеличивая весовое количество воздуха, поступающего в цилиндры, турбокомпрессор способствует повышению мощности дизеля.

Турбокомпрессор состоит из центробежного одноступенчатого компрессора с лопаточным диффузором и радиальной центростремительной турбины.

Корпус турбины отлит из чугуна, имеет газопроводящий спиральный канал (улитку) и фланец для крепления к выпускному коллектору. Проточная часть турбины для прохода выпускных газов образована корпусом турбины, сопловым венцом и колесом турбины.

Корпус компрессора отлит из алюминиевого сплава, имеет центральный входной патрубок и спиральный канал с выходным патрубком. Проточная часть компрессора образована корпусом компрессора, диском диффузора и колесом компрессора.

Корпусы турбины и компрессора крепятся  к  среднему корпусу, отлитому из алюминиевого сплава. Вал ротора турбокомпрессора вращается в бронзовом подшипнике типа качающейся  втулки. Подшипник установлен  в центральной бабышке среднего корпуса с определенным зазором. От вращения и осевого перемещения он удерживается фиксатором.

Подшипник турбокомпрессора смазывается маслом поступающим из масляного фильтра турбокомпрессора по каналу, просверленного в фиксаторе. Из турбокомпрессора масло по маслоотводящей трубке сливается в картер дизеля.

Колесо турбины отлито из жаропрочной легированной стали и приварено к валу ротора. Колесо компрессора отлито из алюминиевого сплава и крепится на валу ротора специальной гайкой.

В турбокомпрессоре предусмотрены контактные газомасленые уплотнения состоящие из втулки, втулки уплотнения, маслоотражателя, диска уплотнения и уплотнительных колец.

Основные положения

Дизельная силовая установка является двигателем внутреннего сгорания, поршневого типа, процесс смесеобразования в котором происходит внутри цилиндра, а воспламенение смеси осуществляется за счет сжатия. Этим агрегат отличается от бензинового, для воспламенения смеси которого, необходимо применение внешнего источника, искровую свечу, либо тепловой элемент.

Ещё один процесс, протекающий в двигателе, с отличаем от его собрата, является процесс смесеобразования. В бензиновом агрегате смесеобразование протекает за пределами цилиндра, в специальном устройстве, смешивающем бензин и воздух, затем перемещается в трубопровод и завершается в цилиндре, во время процессов впуска и сжатия.

Основные отличия бензиновых двигателей от дизельных

Самое главное отличие двигателей, использующих различные виды топлива, состоит в том, что топливовоздушная смесь в бензиновом двигателе поджигается электрическим разрядом свечи, а в дизельном самовоспламеняется от сильно разогретого воздуха. Такты такие же, фазы смещены в соответствии с началом и концом впрыскивания топлива.

В современных дизельных двигателях топливо впрыскивается форсункой под большим давлением непосредственно в цилиндр. Основным условием нормальной работы является тщательное перемешивание топливовоздушной смеси.

Итак, несколько кардинальных отличий дизельного двигателя от бензинового:

1. Зажигание топливовоздушной смеси происходит за счет сильного нагревания сжатого в цилиндре воздуха.
2. Камера сгорания находится не в головке блока цилиндров, а в поршне (пример того, как выглядит такой поршень, приведен в разделе «Поршень», раздела 4.6 «Блок цилиндров и кривошипно-шатунный механизм»).
3. В системе подачи топлива установлено два топливных насоса: подкачивающий и топливный насос высокого давления (ТНВД), который создает достаточное давление в системе, чтобы обеспечить нормальное распыление топлива. Топливный насос высокого давления схематически показан на рисунке 4.50.
4. Если установлена система впрыска Common-Rail (устройство системы показано на рисунке 4.50), то топливо насосом высокого давления нагнетается в специальную топливную рампу (показана на рисунке 4.49 и представляет из себя трубку). В рампе давление с помощью регулятора поддерживается на одном уровне (порядка 2000 бар, а то и выше), а из рампы подводится через топливные патрубки высокого давления к топливным форсункам.

Рисунок 4.49 Внешний вид топливной рампы дизельного двигателя с системой Common-Rail.

1. На современных дизельный двигателях в системе выпуска установлен сажевый фильтр.

Примечание
Именно сажа, содержащаяся в отработанных газах дизельных двигателей, является одним из самых опасных компонентов, и, по словам ученых, может приводить к образованию раковых опухолей.

1. Не на всех дизельных двигателях устанавливается система подачи мочевины, которая способствует снижению выбросов вредных веществ (а именно: окислов азота) при работе двигателя.

Рисунок 4.50 Система непосредственного впрыска дизельного двигателя Common-Rail.

Топливо

На дизельных двигателях, как можно догадаться, применяется дизельное топливо (часто называемое «тяжелым топливом»). Качество дизельного топлива отражается цетановым числом.

Примечание
Цетановое число – характеристика воспламеняемости дизельного топлива, определяющая период задержки горения рабочей смеси (т. е. свежего заряда) (промежуток времени от впрыска топлива в цилиндр до начала его горения). Чем выше цетановое число, тем меньше задержка и тем более спокойно и плавно горит топливная смесь.

Тяжелое топливо содержит парафины и серу. Чем больше их в составе дизеля, тем хуже, поскольку сера снижает способность к самовоспламенению, а парафины влияют на работу топлива в условиях низких температур окружающего воздуха. Если в дизеле будет высокое содержание парафинов и будут отсутствовать необходимые присадки, то после ночевки автомобиля на открытой стоянке при —15°С, хозяин его завести не сможет, так как само топливо в патрубках превратится в подобие желатина или солидола. Это, кстати, одна из причин установки на многие современные автомобили систем подогрева топливного фильтра и свечей накала предпускового подогрева.

Основная функция топливной системы, описание её работы

Предназначение топливной системы дизельного двигателя состоит в том, чтобы  подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.

Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит  фильтрацию, проходя через фильтры грубой и тонкой очистки.

В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.

После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.

Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.

Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.

ТНВД создаёт необходимый для впрыска показатель давления, и топливо распределяется по всем цилиндрам мотора. Количество впрыскиваемого топлива, а вместе с ним – и мощностной режим работы двигателя, варьируются нажатиями на педаль акселератора. В современных дизельных двигателях просто нажатием педали «газа» объём подаваемого топлива не увеличивается, а меняется лишь программа, по которой работают регуляторы.

Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.

Формы альтернативного питания

Cамыми известными формами альтернативного питания считаются следующие:

• вегетарианское питание и сырая пища
• полноценное питание и сырая пища
• система Бирхера-Беннера
• макробиотическое питание (макробиотика)
• биопища
• раздельное питание

Эти формы альтернативного питания в узком смысле не являются диетами. Все больше количество людей переходят к этим видам потребления еды и питья. Растущая тревога за здоровье, ухудшающиеся условия окружающей среды и развивающаяся индустриализация производства продуктов питания — вот некоторые из причин обращения к этим уже далеко не новым, а давно используемым формам питания. Не только защитники окружающей среды и партия Зеленых признают их, но и все больше молодых семей выбирают для себя.

Кроме того, существует множество систем, которые за тысячелетия созданы философами и врачами для здорового питания. Необычайно интересно наблюдать, как в некоторых учениях «философское начало» берет верх над «медицинским». Из-за того, что многие системы игнорируют неоспоримый медицинский опыт, они стали весьма уязвимыми. Отдельные формы альтернативного питания мы вкратце рассмотрим, не прибегая к их практическому анализу.

Русская школа диетологии

Подбор систем питания не претендует на полноту освещения, а демонстрирует их многообразие. Некоторые из них более или менее понятны, а другие настолько странны, что вряд ли можно им доверять. Системы выбраны произвольно, указываются их авторы, последовательность подборки тоже выбрана произвольно и не является признаком каких-то предпочтений.

Весовая диета

Профессор Н. М. Асомов, основатель этой системы питания, полностью отказался от таблиц калорийности продуктов. Вместо этого он рекомендует пользоваться весами. Запрещается есть все жареное и потреблять соль. Мясо разрешается есть очень редко. Кроме того, по правилам этой диеты, человек не должен питаться впрок. Нерегулярное питание считается здоровым.

Желудочно-кишечная диета

Эту диету профессора Б. В. Болотова характеризуют четыре принципа:

• Пищеварение должно происходить благодаря потреблению целлюлозы (овощи, фрукты, зерновые и орехи)
• Шлаки выводятся посредством введения кислот
• Соль выводится из организма благодаря пряностям и травам
• Бактерии уничтожаются молочной кислотой и ягодами

Диета изменений

Природный целитель В. Ф. Востоков пропагандирует разнообразие в питании. Множество лекарственных, лесных и садовых растений в его разнообразной диете сохраняют здоровье — таково его убеждение.

Пирамидальная диета

Эта диета, основанная Ю. П. Гущо, известным автором ряда научных книг, представляет собой нечто среднее между полноценным и вегетарианским питанием. По убеждению Ю. П. Гущо, существует так называемое базовое питание, которое должно состоять из зерновых, бобовых, орехов и семечек. От каждой последующей ступени пирамиды человеку нужно брать все меньше. Вот отдельные ступени его пирамиды:

• Зерновые, бобовые, орехи, семечки
• Овощи, травы, коренья
• фрукты
• Мясо
• Рыба
• Молоко, мед
• Напитки

Диета природного круговорота

Автор диеты А. Суворин является реликтом из XIX в. Он верит в силу солнца и хлорофилла

Самое важное в природе, с его точки зрения, — это растение. Люди и животные питаются ими

Поскольку солнце оказывает большее влияние на рост растений, чем на развитие животных, люди должны есть, прежде всего, вегетарианскую пищу.

Сезонная диета

Сезонная диета Г. С. Шаталовой приобрела достаточную известность, и многое говорит в ее пользу. Диета основана на вегетарианском питании и требует, чтобы здоровый человек питался теми продуктами, которые присущи тому или иному сезону. Весной — травами, летом и осенью — овощами и фруктами, а зимой — злаками и зерновыми продуктами.

Топливоподкачивающий насос

Основной топливоподкачавающий насос обеспечивает бесперебойную подачу топлива из баков к ТНВД при работающем двигателе. Он обычно приводится в действие от коленчатого или распределительного вала двигателя. Может применяться и автономный электродвигатель, питаемый от генератора ТС. Использование электропривода обеспечивает равномерную подачу топлива независимо от частоты вращения коленчатого вала и возможность аварийного отключения всей системы. Существуют различные конструкции топливоподкачивающих насосов. Они могут быть:

• шестеренными
• плунжерными (поршневыми)
• коловратными (пластинчатого типа)

Как правило, применяются плунжерные и коловратное насосы.

Плунжерный топливоподкачивающий насос

Плунжерный топливоподкачивающий насос состоит из корпуса 5, плунжера 7 с пружиной 6, толкателя 10 с роликом 77, пружиной 9 и штоком 8, а также клапанов — впускного 4 и нагнетательного 1 с пружинами. Толкатель с плунжером могут перемещаться вверх-вниз. Перемещение вверх происходит при повороте эксцентрика 72, изготовленного как одно целое с кулачковым валом ТНВД; перемещение вниз обеспечивают пружины 6 и 9.

При сбегании выступа эксцентрика с ролика толкателя плунжер под действием пружины б перемещается вниз, вытесняя топливо, находящееся под ним, в нагнетательную магистраль насоса. В это время нагнетательный клапан закрыт, а впускной под действием разрежения над плунжером открыт, и топливо поступает из впускной магистрали в надплунжерную полость. При движении толкателя и плунжера вверх впускной клапан закрывается под действием давления топлива, а нагнетательный, наоборот, открывается, и топливо из надплунжерной полости поступает в нижнюю камеру под плунжером. Таким образом, нагнетание топлива происходит только при движении плунжера вниз.

Если подачу топлива в цилиндры двигателя уменьшают, в выпускном трубопроводе насоса, а значит, и в полости под плунжером давление возрастает. В этом случае плунжер не может опуститься вниз даже под действием пружины 6, и толкатель со штоком перемещается вхолостую. По мере расходования топлива давление в нагнетательной полости понижается, и плунжер под действием пружины 6 опять начинает перемещаться вниз, обеспечивая подачу топлива.

Плунжерный топливоподкачивающий насос обычно совмещен с насосом 2 ручной подкачки топлива. Данный насос устанавливается на входе в основной топливоподкачивающий насос и приводится в действие вручную за счет перемещения поршня 3 со штоком. При движении поршня вверх под ним образуется разрежение, открывается впускной клапан, и топливо заполняет подплунжерное пространство. При перемещении поршня вниз впускной клапан закрывается, а нагнетательный открывается, позволяя топливу пройти далее по топливной магистрали.

Коловратный топливоподкачивающий насос

В мощных быстроходных дизелях применяются в основном коловратные топливоподкачивающие насосы. Ротор 7 насоса приводится во вращение от коленчатого вала двигателя. В роторе имеются прорези, в которые вставлены пластины 6. Одним (наружным) концом пластины скользят по внутренней поверхности направляющего стакана 8, а другим (внутренним) — по окружности плавающего пальца 5, расположенного эксцентрически относительно оси ротора. При этом они то выдвигаются из ротора, то вдвигаются в него. Ротор и пластины делят внутреннюю полость направляющего стакана на камеры А, Б и В, объемы которых при вращении ротора непрерывно меняются. Объем камеры А увеличивается, поэтому в ней создается разрежение, под действием которого топливо засасывается из впускной магистрали. Объем камеры В уменьшается, давление в ней повышается, и топливо вытесняется в нагнетательную полость насоса. Топливо, находящееся в камере Б, переходит от входного отверстия стакана к выходному. При повышении давления в нагнетательной полости до определенного уровня открывается редукционный клапан 2, преодолевая усилие пружины 7, и излишек топлива перепускается обратно во впускную полость насоса. Поэтому в нагнетательной полости и выпускном трубопроводе поддерживается постоянное давление. Перед пуском, когда двигатель и, следовательно, основной топливоподкачивающий насос не работают, топливо через него может прокачиваться предпусковым топливоподкачивающим насосом. В этом случае открывается перепускной клапан 3, преодолевая усилие пружины 4. В закрытом положении тарелка этого клапана перекрывает отверстия в тарелке редукционного клапана.

Основные рекомендации DASH

1. Употребление овощей, фруктов и цельного зерна.
2. Использование в рационе: обезжиренных, или с небольшим количеством жиров, молочных продуктов, рыбы, птицы, фасоли, орехов и растительных масел.
3. Ограничить продукты с высоким содержанием насыщенных жиров, таких как жирное мясо, молочные продукты с большим содержанием жиров, тропические масла (кокосовое, пальмовое)
4. Ограничить продукты с большим содержанием сахара и соли.

На основании этих рекомендаций, в следующей таблице, приведены примеры ежедневного и еженедельного рациона, которые соответствуют целям плана питания и обеспечивают организм 2000 калорий в день.

*1500 миллиграммов натрия в день лучше снижает кровяное давление

Если вы решили попробовать эту систему питания, выбирайте продукты:

• С низким содержанием насыщенных и транс-жиров
• Богатые калием, кальцием, магнием, клетчаткой и белком
• С наименьшем содержанием соли

Принцип работы дизельного мотора

Общий принцип работы дизельного агрегата, выполняющего четыре такта в процессе эксплуатации можно описать так:

• Процесс наполнения цилиндра чистым воздухом при движении поршня в положение нижней мертвой точки, воздух проходит через впускной клапан;
• Сжатие воздуха до его максимального нагрева, поршень движется в положение верхней мертвой точки, впускной и выпускной клапана закрыты;
• Впрыск горючего в цилиндр, его смесь с воздухом и самовоспламенение, при этом вырабатывается большое количество теплоты, увеличивается давление;
• Процесс совершения полезной работы за счет движения поршня вниз, стимулирует этот процесс действие давления газов;
• Движение поршня в положение верхней мертвой точки, выброс отработанных газов через выпускной клапан.

Виды систем впрыска топлива

Моновпрыск (центральный впрыск) – одна форсунка, которая распыляет топливо на все цилиндры и устанавливается, как правило, во впускном коллекторе. Моновпрыск теряет популярность в связи с ужесточением экологических требований к дозировке топлива.

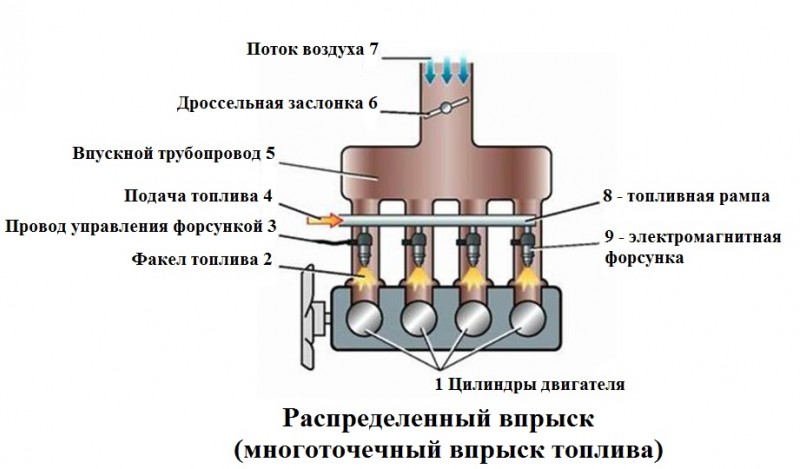

Распределенный впрыск – для каждого цилиндра установлена отдельная изолированная форсунка во впускном коллекторе, вблизи впускного клапана.

Типы распределенного впрыска

• Фазированный впрыск – отдельное управление каждой форсункой, при чем форсунка открывается незадолго перед тактом впуска.
• Непосредственный впрыск – впрыск топлива форсункой непосредственно в камеру сгорания.

• Одновременный впрыск, когда все форсунки открываются в одно время.
• Попарно-параллельный впрыск – когда форсунки открываются попарно.

На современных автомобилях применяется электронное управление системой впрыска, это когда системой подачи топлива управляют специальные микроконтроллеры, которые воспринимаеют сигналы от датчиков системы питания.

Форсунки

Большинство современных моделей дизелей используют специальные форсунки высокого давления, которые позволяют максимально качественно распрыскивать топливную смесь внутри цилиндра. Следует сказать, что чем мельче частички топливной смеси, тем устойчивее работа силового агрегата.

Современные форсунки изготавливаются с многочисленными отверстиями, поэтому распыление топливной смеси происходит во всех направлениях равномерно. Такие форсунки в процессе эксплуатации автомобиля могут выходить из строя, что приводит к необходимости их замены.

Подача топлива в камеру сгорания выполняется форсунками под колоссальным давлением. В том числе и за счет такого высокого давления создаваемого форсунками происходит воспламенение топливной смеси.

“Именно в высоком давлении в системе и состоит основное отличие дизельного силового агрегата от бензинового мотора. Если в бензиновых силовых агрегатах воспламенение бензина происходит за счет искры от свечей зажигания, то в дизелях смесь воспламеняется самостоятельно за счет высокого давления.

Рядный насос

Данный ТНВД представлен в виде нескольких секций по количеству цилиндров. Каждая секция имеет отдельную гильзу и плунжер. Привод плунжера – кулачковый вал, который вращается от силового агрегата. Такие механизмы располагаются в ряд, поэтому и имеют соответствующее название. Их на сегодняшний день фактически не используют в конструкциях. Эти устройства не справляются с современными требованиями по уровню шума и экологичности. Также уровень давления, которое могут создавать такие насосы, зависит от количества оборотов коленчатого вала. Система питания дизельного двигателя «Камаз» имеет насос именно такого типа.
