Для чего служит синхронизатор. синхронизаторы мкпп

Замена синхронизатора — разумно ли проводить ее самостоятельно

Любой автовладелец знает, что для того, чтобы провести какие-либо ремонтные работы с коробкой передач, ее необходимо предварительно демонтировать с автомобиля. Таким образом следует заранее быть готовым к тому, что придется потратить значительное количество времени и сил, а автомобиль окажется в это время в нерабочем состоянии. После успешного снятия коробки, она тщательно очищается от грязи.

Потом снимается кронштейн троса сцепления, откручиваются четыре болта, фиксирующие заднюю крышку, и она убирается. Все работы следует проводить в чистом месте, что позволит избежать случайного попадания во внутренние полости коробки грязи. В дальнейшем следует освободить фиксирующий болт вилки, расположенный у пятой передачи, и сдвинуть муфту с самой вилкой

Следует обратить внимание на то, чтобы в это время зацеп муфты с шестерней не прекращался

Затем потребуется задействовать 3-ю передачу, и убрать гайку, фиксирующую сам вал. Необходимо приготовится к тому, что усилий придется приложить много. Таким же образом освобождается от гайки и вторичный вал. Ведомая шестеренка 5-й передачи приподнимается, и снимается с самим синхронизатором. Процесс монтажа нового узла осуществляется в противоположной последовательности, но несмотря на кажущуюся простоту, расслабляться не следует, поскольку ошибки при замене могут обернуться большими трудностями и дорогостоящим ремонтом всей коробки.

Конструкция синхронизатора

Синхронизатор состоит из следующих элементов:

• ступица с сухарями
• муфта включения
• блокировочные кольца
• шестерня с фрикционным конусом

Основу узла составляет ступица, имеющая внутренние и наружные шлицы. С помощью первых она соединяется с валом коробки передач, перемещаясь по нему в разные стороны. С помощью наружных шлицев ступица соединяется с муфтой.

Ступица имеет три паза, расположенных под углом в 120 градусов относительно друг друга. В пазах находятся подпружиненные сухари, которые помогают фиксировать муфту в нейтральном положении, то есть в тот момент, когда синхронизатор не работает.

Муфта служит для обеспечения жесткого соединения вала коробки передач и шестерни. Она находится на ступице, а с внешней стороны соединяется с вилкой коробки передач. Блокировочное кольцо синхронизатора необходимо для синхронизации частоты вращения при помощи силы трения, оно препятствует замыканию муфты до того момента, пока вал и шестерня не будут иметь одинаковую скорость.

Внутренняя часть кольца имеет форму конуса. Чтобы увеличить поверхность соприкосновения и снизить усилие при переключении скоростей используются многоконусные синхронизаторы. Помимо одиночных применяются и двойные синхронизаторы.

Двойной синхронизатор помимо конического кольца, которое крепится к шестерне, включает в себя внутреннее и наружное кольца. Коническая поверхность шестерни здесь уже не используется, а синхронизация происходит за счет использования колец.

Признаки поломки/износа синхронизатора или отдельных его частей

Проблемы с коробкой передач зачастую выглядят одинаково, хотя и имеют разные причины

Обратите внимание, если владелец не знаком с устройством отдельных узлов автомобиля, этим могут воспользоваться недобросовестные мастера. Например, вместо того, чтобы отремонтировать или заменить синхронизатор КПП, могут предложить заменить или капитально отремонтировать всю коробку

Чтобы избежать необоснованных расходов, стоит знать, какие признаки указывают на возможные неисправности синхронизаторов коробки передач. На неполадки синхронизатора могут указывать:

При этом чтобы проверить синхронизаторы, КПП придется разбирать и пробовать сдвигать их рукой. Муфта по шлицам должна двигаться легко. Если же приходится прилагаться усилия или сдвинуть ее никак не получается, тогда нужно снимать синхронизатор и разбирать его, чтобы осмотреть поверхности деталей на предмет повреждений. При необходимости изношенные или поврежденные элементы требуется заменить. Также сразу может быть проведена и полная замена синхронизатора.

Признаки поломки/износа синхронизатора или отдельных его частей

Проблемы с коробкой передач зачастую выглядят одинаково, хотя и имеют разные причины

Обратите внимание, если владелец не знаком с устройством отдельных узлов автомобиля, этим могут воспользоваться недобросовестные мастера. Например, вместо того, чтобы отремонтировать или заменить синхронизатор КПП, могут предложить заменить или капитально отремонтировать всю коробку

Чтобы избежать необоснованных расходов, стоит знать, какие признаки указывают на возможные неисправности синхронизаторов коробки передач.  На неполадки синхронизатора могут указывать:

При этом чтобы проверить синхронизаторы, КПП придется разбирать и пробовать сдвигать их рукой. Муфта по шлицам должна двигаться легко. Если же приходится прилагаться усилия или сдвинуть ее никак не получается, тогда нужно снимать синхронизатор и разбирать его, чтобы осмотреть поверхности деталей на предмет повреждений. При необходимости изношенные или поврежденные элементы требуется заменить. Также сразу может быть проведена и полная замена синхронизатора.

Как работает синхронизатор коробки

Рассмотрев устройство синхронизатора КПП и его составные элементы, теперь можно изучить принцип работы указанной детали в коробке передач. Если машина стоит или движется на какой-то одной передаче, синхронизатор находится в нейтральном положении.

Когда водитель переключает скорость, муфта синхронизатора под воздействием вилки сдвигается по шлицам по направлению к шестеренке первичного вала. Сухари муфты также смещаются и воздействуют на блокировочное кольцо, прижимая его к конусу шестерни, чтобы между ними возникло трение.

После этого кольцо проворачивается в противоположную сторону и шлицы муфты, двигаясь вперед, сцепляются с венцом шестерни, благодаря чему первичный и вторичный валы жестко соединяются между собой. Как видно, во время включения передачи в синхронизаторе происходит целая последовательность действий, но на практике все это происходит за доли секунды.

Как работает синхронизатор?

При переключении передачи происходит следующее. Муфта сближается с шестерней, но вначале соприкасается с синхронизатором и, продвигаясь дальше, прижимает его к колесу шестерни. Благодаря силе трения шестерня начинает вращаться быстрее либо притормаживать, в зависимости от скорости вращения муфты. Как только скорости вращения шестерни, муфты и синхронизатора выравниваются, они становятся неподвижными относительно друг друга. В то же время поступательное движение муфты, продвигающей шестерню в сторону второй шестерни, не прекращается. Сцепление зубцов происходит плавно, без толчков и посторонних звуков, так как скорости их вращения были предварительно уравнены.

Принцип работы синхронизатора КПП

В выключенном состоянии муфта занимает среднее положение, а шестерни свободно вращаются на валу. При этом передачи крутящего момента не происходит. В процессе выбора передачи вилка передвигает муфту к шестерне, а муфта, в свою очередь, пододвигает блокировочное кольцо. Кольцо прижимается к конусу шестерни и проворачивается, делая дальнейшее продвижение муфты невозможным.

Под воздействием силы трения происходит синхронизация скоростей шестерни и вала. Муфта свободно перемещается далее и жестко соединяет шестерню и вал коробки передач. Начинается передача крутящего момента и движение автомобиля на выбранной скорости.

Несмотря на достаточно сложное устройство узла, алгоритм синхронизации длится всего несколько долей секунд.

Принцип работы синхронизатора КПП

Схема работы синхронизатора В выключенном состоянии муфта занимает среднее положение, а шестерни свободно вращаются на валу. При этом передачи крутящего момента не происходит. В процессе выбора передачи вилка передвигает муфту к шестерне, а муфта, в свою очередь, пододвигает блокировочное кольцо. Кольцо прижимается к конусу шестерни и проворачивается, делая дальнейшее продвижение муфты невозможным.

Под воздействием силы трения происходит синхронизация скоростей шестерни и вала. Муфта свободно перемещается далее и жестко соединяет шестерню и вал коробки передач. Начинается передача крутящего момента и движение автомобиля на выбранной скорости.

Несмотря на достаточно сложное устройство узла, алгоритм синхронизации длится всего несколько долей секунд.

Признаки износа механизма

На поломку синхронизатора может указывать несколько вещей, причем, на первый взгляд, они могут указывать и на поломку другого элемента коробки передач. Этим могут воспользоваться недобросовестные мастера, настаивающее на капитальном и дорогостоящем ремонте всей коробки передач. Автолюбитель должен уметь различать признаки поломки синхронизатора с теми признаками, которые указывают на неисправность других элементов трансмиссии

И вот на что нужно обращать внимание:

• Произвольное выключение какой-либо из передач;
• Резкий шум в момент переключения скорости;
• Затрудненное включение передачи;
• Нечеткое включение передачи или невозможность ее включения.

Чаще всего автолюбители жалуются на шум, возникающий при работе коробки передач. В большинстве случаев он вызвать износом конуса или искривлением блокирующего кольца. Более серьезная проблема – самопроизвольное выключение передачи. Здесь проблема может связана как с муфтой, так и критическим износом шестерни. Если передачу попросту сложно включить без приложения серьезного усилия, можно смело диагностировать поломку синхронизатора. Механизм можно отремонтировать, однако практика успела показать, что установка нового синхронизатора предпочтительнее, чем ремонт старого. Впрочем, автолюбитель может оттянуть выход из строя уже установленного механизма. Для этого нужно:

1. Минимизировать число резких стартов;
2. Отказаться от агрессивного стиля вождения;
3. Своевременно менять трансмиссионное масло;
4. Выжимать сцеплением полностью перед тем, как переключить передачу;
5. Вовремя проходить техобслуживание.

В идеале, синхронизатор служит столько же, сколько и вся коробка передач. Это несложное механическое устройство, в котором практически нечему ломаться. Конечно, со временем металл стареет и теряет свои свойства, однако синхронизаторы даже довольно старых автомобилей могут исправно выполнять свои задачи даже в самых жестких условиях. При желании автолюбитель все равно может снять деталь, произвести осмотр и мелкий ремонт механизма. Давайте узнаем, что для этого нужно.

Возможные неисправности:

При длительном, а самое главное очень частом использовании коробки передач (такое бывает при езде по трудным дорогам, когда часто приходится переключать скорость), даже если ею правильно пользоваться может появиться шум в момент переключения скоростей, явно указывающий на неисправность синхронизатора. Чаще всего эта поломка говорит об износе резьбы канонических поверхностей блокировочных колец, на исчезновение зазора между торцом и венцом шестерни или на отсутствие трения между конусами муфты.

Ремонт синхронизатора представляет собой полную разборку с последующей заменой всех поврежденных деталей.

Для ремонта вам может понадобиться отвертка с прочной ручкой и плоским лезвием и пассатижи с тонкими губами.

Принцип действия синхронизатора

Когда рычаг коробки находится в нейтральном положении, муфты синхронизаторов занимают среднюю позицию, шестеренки на ведомом валу беспрепятственно вращаются, передача усилия не производится. Когда водитель выбирает нужную передачу, вилка перемещает муфту в направлении шестерни. Совместно с муфтой происходит сдвиг сухарей, влияющих на блокирующее кольцо, которое прижимается к конусу шестеренки.

На поверхности создается сила трения, поворачивающая кольцо до упора сухарей в пазах кольца (от проворачивания кольцо стопорится). В этой позиции блокирующее кольцо не позволяет муфте синхронизатора перемещаться по оси вала, поскольку торцы шлицев муфты находятся напротив торцов шлицев блокирующего кольца.

Затем под воздействием сил трения скорости ведомого вала и шестерни синхронизируются. Когда скорости выравнены, блокирующее кольцо под влиянием шлицев муфты поворачивается в другую сторону, снимается блокировка муфты, шлицы муфты беспрепятственно проходят, чтобы зацепиться с венцом шестерни. Вторичный вал КП жестко соединяется с шестерней. Несмотря на массу операций, весь процесс включения передачи и синхронизации занимает доли секунды.

Для чего это нужно

В первую очередь стоит разобраться с тем, как работает механическая коробка передач. Вкратце, она нужна для передачи крутящего момента на колеса от коленчатого вала, а также для изменения передаточного отношения. Если еще проще, то коробка передач изменяет крутящий момент, что дает автомобилю возможность без проблем двигаться с разными скоростями и в условиях постоянно меняющихся нагрузок. В основе коробки передач лежит тройка валов (первичный, вторичный, промежуточный) и шестерни разных размером. Взаимодействие валов обеспечивается этими самыми шестернями.

Теперь о тандеме двигателя внутреннего сгорания и коробки передач. Суть его работы двигателя сводится к вращению коленчатого вала. Когда вал вращается, начинает вращаться и первичный вал коробки передач, который соединен с ним маховиков. Если водителем выбрана нейтральная передача, вторичный вал не начинает вращения. А вот когда водитель выбирает другую передачу, шестерни вторичного вала сразу же входят в зацепление с шестернями первичного вала. Усилие от агрегата передается на ведущие колеса через цепь элементов автомобильной трансмиссии. Разумеется, сцепление шестерней должно вызывать что-то вроде ударов. Здесь синхронизатор и оказывается очень нужным механизмом.

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

1. Отсоедините коробку передач от прочих деталей.
2. Очистите все поверхности от посторонних частиц.
3. Снимите кронштейн.
4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Синхронизаторы заднего хода

В большинстве современных легковых автомобилей с трехвальными и двухвальными МКП передача заднего хода так же оснащается синхронизатором (но это не касается отечественных легковых автомобилей, в которых передача заднего хода синхронизатора не имеет). Это облегчает включение задней передачи, но не избавляет водителя от строгого выполнения правила — включать передачу заднего хода только после полной остановки автомобиля. Для предотвращения этой ошибки МКП оснащается блокираторами, которые делают невозможной включение заднего хода при движении автомобиля вперед, либо рычаг КП оснащается специальным пружинным механизмом, который предотвращает случайный выбор передачи заднего хода. Обычно для включения заднего хода рычаг переключения КП нужно нажать вниз, а затем перевести в нужное положение. Либо сектор включения задней передачи снабжен тугой пружиной, чтобы водитель чувствовал повышенное сопротивление. Либо для включения заднего хода нужно нажать манетку, расположенную на рычаге переключения (это решение можно встретить и сегодня, повсеместно оно применялось на послевоенных грузовых автомобилях отечественного производства). Синхронизатор МКП один из самых нагруженных узлов этого механизма. При выходе коробки передач из строя специалисты по ремонту прежде всего сталкиваются с фактом разрушения синхронизаторов (особенно шестерен низших передач) и уже потом — с неисправностями уплотнений первичного и вторичного валов, разрушением подшипников и выкрашиванием зубьев шестерен.

О назначении КПП известно любому, кто хоть однажды сидел за рулем авто. Однако как ее устройство, так и принцип работы зачастую остаются для многих тайной. В общем-то, это может быть и правильно, во всяком случае, такой подход имеет право на существование, тем не менее, не занимаясь подробным изучением коробки, стоит коснуться такого ее элемента, как синхронизатор.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам. Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы. Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Также на ведомом валу жестко закрепляется ведущая шестерня главной передачи, а между самими шестернями ведомого вала расположены муфты синхронизаторов. Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Назначение синхронизатора

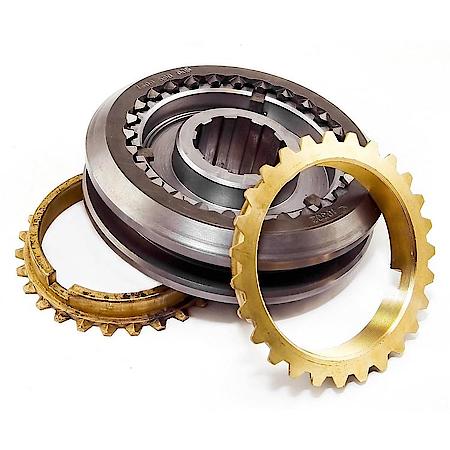

Общий вид синхронизатора

Синхронизатором оснащаются все передачи современных КПП легковых автомобилей, включая передачу заднего хода. Его назначение в следующем: обеспечение выравнивания частоты вращения вала и шестерни, что является обязательным условием для безударного включения передач.

Синхронизатор не только обеспечивает плавность переключения передач, но и способствует снижению уровня шума. Благодаря элементу снижается степень физического износа механических деталей коробки, что, в свою очередь, влияет на срок службы всей КПП.

Кроме того, синхронизатор упростил принцип переключения передач, сделав его более удобным для водителя. До появления этого механизма переключение скоростей происходило с помощью двойного выжима сцепления и перевода коробки передач в нейтральную передачу.

Неисправности синхронизатора и способы их устранения

При появлении каких-либо затруднений с переключением передач, большинство автовладельцев, которые имеют хотя бы базовые знания об устройстве и принципе работы коробки передач считают, что виной всему именно синхронизатор. Зачастую это оказывается правдой, хотя предварительно все же следует исключить неисправности сцепления, которые тоже довольно часто вызывают проблемы в работе механической коробки передач, когда система функционирует с заеданием, определенным запозданием и так далее.

Если проверка не обнаружила нарушений, самостоятельно заподозрить проблемы с синхронизатором можно по таким симптомам:

При самопроизвольном выключении передач, в первую очередь, необходимо обратить внимание на выключающую муфту и шестерни, которые могут быть изношены.
Если при переключении скоростей появился шум, идентификация которого невозможна и который раньше был нехарактерен, это может свидетельствовать о искривлении блокирующего кольца либо о том, что его коническая часть изношена.
Сложное переключение передач, когда необходимо прилагать большие усилия и совершать несколько попыток, фактически гарантированно говорит о вышедшем из строя синхронизаторе.

Сразу следует сказать, что ремонт данного устройства крайне трудоемкий и фактически нереально выполнить его самостоятельно. Для этого потребуется профессиональное оборудование и много времени, поэтому желательно доверить это дело специалистам. Помимо этого, стоит знать, что довольно часто может наблюдаться такое явление, как выкрашивание зубьев шестерни — такой опасности наиболее подвержены владельцы грузового транспорта и любители резких стартов с места. Эксплуатация такой коробки недопустима.

Устройство синхронизатора

Синхронизатор КПП в сборе

Здесь важно объяснить, что такое синхронизатор. Специалист ответит, что синхронизатор КПП это устройство, дающее возможность изменять скорость перемещения более плавно и менее заметно как для человека, управляющего авто, так и для людей, которые размещаются внутри салона

В этом заключается основное назначение синхронизатора. Также синхронизатор коробки передач полезен продлением срока полезного использования МКПП, сокращением уровня шумов в процессе изменения скоростей.  Данные свойства говорят о следующем: работа синхронизатора приносит пользу автомобилю, поэтому современные водители нередко приобретают его для монтажа в КПП. Обратитесь к специалистам, чтобы установить нужную и полезную вещь.

Схема синхронизатора

Стрелкой указано положение синхронизатора

Основа полезного прибора — это сила трения на период уравнивания скорости автомобиля. Количественный показатель этой величины становится больше при увеличении разницы между двумя величинами: частотой движения шестеренок и вала. Данное условие соблюдается лишь в том случае, если площадь двух соприкасающихся поверхностей увеличивается. На практике это обеспечивается за счет дополнительных приспособлений, вводящихся в устройство. Здесь речь идет о специализированных кольцах.

Синхронизирующий прибор включает в свой состав следующие приспособления:

1. Муфта, выступающая в качестве связующего элемента, который объединяет вал и шестеренки. Она призвана обеспечивать прочное объединение отдельных деталей коробки передач. Муфта синхронизатора устанавливается выше ступицы и представляет собой насадку. Внутри приспособления находятся небольшие выемки с проточенным участком, сделанным под параметры колец. В проточенных участках располагаются сухарные выступы. Наружной стороной муфта соединяется с трансмиссионной вилкой.
2. Колесная ступица, которая является конструктивной базой. Данная деталь оснащена шлицами, которые находятся внутри и снаружи. Они нужны для обеспечения соединения с другими элементами. Это позволяет ступице передвигаться по оси согласно выбранной траектории. На её окружности на равном расстоянии находятся несколько пазов, в каждом из которых находятся сухари. Они нужны для обеспечения взаимодействия с блокирующим кольцом. В процессе синхронизации и активации какой-либо скорости, выполняется блокирование муфты.
3. Кольцо блокировки. Для чего оно нужно? Прежде всего, для своевременной и верной синхронизации. Основное назначение заключается в блокировке несвоевременного замыкания муфты, когда скорость движения шестеренок и вала еще не достигли идентичных значений. Внутренняя поверхность данного элемента устроена таким образом, чтобы обеспечивать эффективное взаимодействие с шестереночным конусом. За счет углублений, находящихся на внешней стороне, блокируется функционирование муфты.
4. Шестеренки с фрикционным конусом.

В коробке передач устанавливаются разные кольца, которые будут отличаться по конструкции.
