Scher-khan logicar 3

Характеристики оборудования

Устройство имеет mini-USB порта, помощью которого обновляется программное обеспечение. Автооборудование имеет встроенную двухдиапазонную систему, что обеспечивает максимально точное улавливание сигналов. Автосигнализация имеет специальный алгоритм шифрования, с помощью которого устраняется возможность взлома системы.

Поставить устройство в режим охраны можно в автоматическом режиме, что обеспечивает максимально удобное использование. Благодаря инновационным разработкам, которые используются во время производства устройства, обеспечивается простота применения. Подробнее об этом расскажет инструкция по эксплуатации.

В период угона автомобиля производится срабатывание системы антиграбитель, с помощью которой осуществляется его обездвиживание. Поддержка внешнего модуля автозапуска осуществляется универсальной функцией. Автосигнализация для транспортного средства производится из высококачественного сырья, что гарантирует ей износоустойчивость и долговечность.

Как установить?

Пошаговый алгоритм установки:

Смонтировать основной блок внутри панели приборов. Блок крепится к пластиковому корпусу панели или металлическому силовому каркасу. Для фиксации применяется двусторонний скотч или пластиковые стяжки. Штатных точек крепления саморезами на блоке нет. Блок рекомендуется располагать на расстоянии от штатных электронных блоков автомобиля, которые могут излучать радиопомехи.
Установить антенну. Местом расположения обычно является ветровое стекло автомобиля. Элементы антенны должны проходить на расстоянии не менее 5 см от металлических частей кузова. Блок антенны располагается вертикально, тем самым обеспечивая максимальную дальность связи

Прокладка провода выполняется под обшивкой потолка и по передним стойкам с условием соблюдения мер предосторожности. Производитель допускает размещение антенны скрытно, под пластиковыми панелями

В этом случае возможно снижение уровня сигнала и сокращение радиуса действия. Не допускается установка узла под металлическими панелями, которые будут экранировать сигнал.
Наклеить на лобовое стекло диод индикации состояния и проложить сигнальный провод. Диод может располагаться в отверстии, выполненном на пластиковых элементах панели приборов или обшивках передних стоек. Допускается фиксация диода в отверстии клеем или герметиком.
Установить на моторном щите со стороны двигателя сирену. Проложить сигнальные провода от разъема сирены до основного блока. При установке не штатной сирены следует руководствоваться инструкцией по подключению.
Современные автомобили могут комплектоваться сигнальными концевиками в замках багажника и капота. При отсутствии таких устройств применяются отдельно стоящие концевые переключатели механического типа. Монтаж выполняется в отверстие, выполненное на кузове или на отдельный кронштейн, прикрепленный к кузову. Шток концевика не должен препятствовать погрузке грузов в багажник или техническому обслуживанию узлов и агрегатов.
Разместить в салоне сенсор удара. Для монтажа могут применяться штатные саморезы, пластиковые стяжки или двухсторонний скотч.
Установить дополнительный сенсор, который используется для контроля объема салона.
Проверить прокладку проводов к основному блоку и подключить их в соответствии с монтажной схемой.

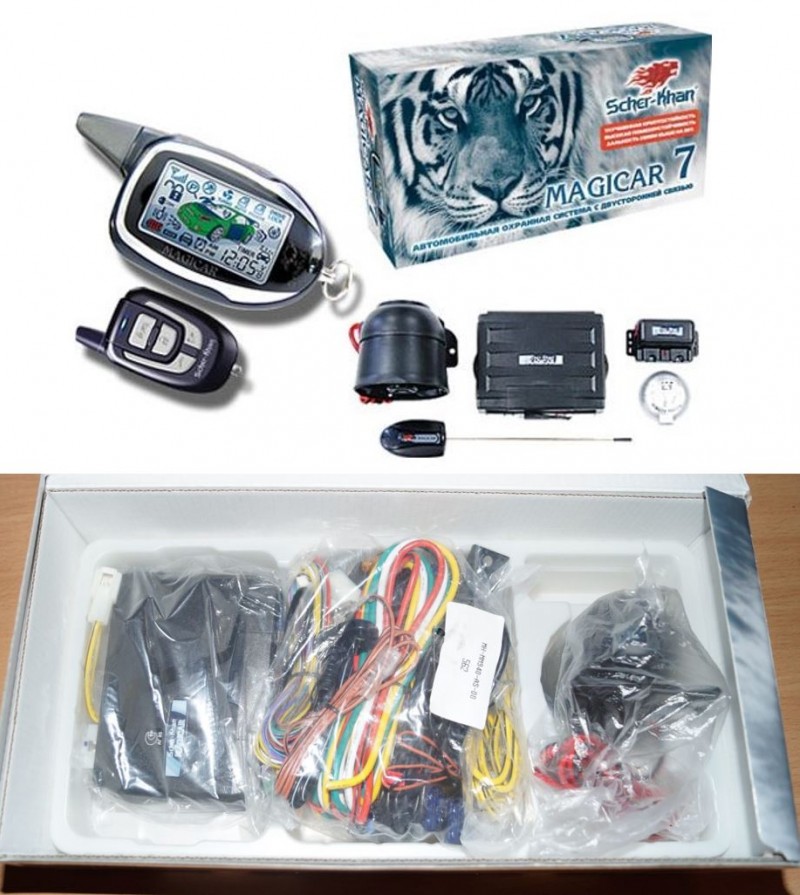

Комплектация поставки сигнализации scher khan

Комплект поставки scher khan 7

• Руководство по эксплуатации 1
• Руководство по установке 1
• Процессорный блок SCHER-KHAN MAGICAR 7 1
• Брелок-коммуникатор 1
• Дополнительный брелок 1
• Датчик удара с кабелем CN6 1
• Датчик вызова из автомобиля с кабелем CN7 1
• Антенный блок 1
• Датчик температуры. 1
• Реле блокировки с колодкой 1
• Сирена 1
• Концевой датчик капота/багажника с проводом 1
• 6-контактный силовой разъем с кабелем и предохранителем CN1 1
• 6-контактный силовой разъем с кабелем и предохранителями CN2 1
• 6-контактный силовой разъем с кабелем и предохранителями CN3 1
• 11-контактный разъем управления CN4 1
• 6-проводной кабель подключения антенного блока CN8 1
• 2-проводной кабель подключения дополнительных каналов CN9 1
• Наклейка датчика вызова 2
• Наклейка под антенный блок 1
• Наклейка на стекло 2
• Дополнительные компоненты SCHER-KHAN MAGICAR 7
• Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.
• Брелок-коммуникатор SCHER-KHAN MAGICAR 7 (с дисплеем)*
• Брелок SCHER-KHAN MAGICAR 7 (без дисплея)*
• Программатор SCHER-KHAN CM4
• Модуль обхода иммобилайзера SCHER-KHAN BP-2
• Модуль обхода иммобилайзера SCHER-KHAN BP-3

Настройка LOGICAR

Последняя модель также проста в управлении. Для настройки автозапуска достаточно:

1. Включить на брелоке таймер одновременным нажатием на II и IV.
2. Выставить необходимое время, войдя в режим программирования долгим зажатием I + IV.
3. Для активации запуска двигателя по времени 10 раз подряд нажимаете на IV.
4. Можно выставить время включения мотора 1 раз в сутки (I), в 8 часов (II), 4 часа (III) и с промежутком в 2 часа (IV).
5. После установки параметров, включаете таймер, зажав II и IV ненадолго.

В инструкции к автосигнализации подробно описаны способы выставления запуска по температуре, а также настройки прогрева двигателя. При этом они не сильно отличаются от вышеописанных моделей.

Чтобы было легче разобраться в особенностях сигнализаций Шерхан, посмотрите видеоматериал по теме:

https://youtube.com/watch?v=_xYtSazBCn8

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Узнать подробностиПодпишитесь, чтобы не пропустить ничего важного

В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как включить автозапуск шерхан логикар 3?».

Всем привет, ребят такой вопрос, сигналка у меня Scher-khan logicar 3, покупал машину год назад с рук, сигналка уже такая стояла, сигналка вроде не плохая, Я хотел у вас узнать как подключить,или запрограммировать автозапуск, как узнать вообще подключен он у меня, или его осталось только запрограммировать, По инструкции нажимаю , она вроде моргает на аварийке, но не заводиться, и на экране написано fail Типо ошибка, помогайте, буду очень благодарен.

• Comments 40
• Pingbacks 0

На расстоянии без осмотра трудно о чем то рассуждать. Лучше доехайте в авторизованный установочный центр

Павел, не улыбнуло! А я в голос заржал! главное не расстраивать парня…

Павел, Механика, я имею ввиду то что все в ней есть

Юрий, Не я расстраиваюсь

Глеб, у меня на старлайн принцып такой (тоже ручная) Остановился, поставил на ручник, вытащил ключ (при этом машина остается работать) вышел из машины закрыл дверь и ставишь на сигнализацию и в этот момент она сама глохнет и только в этом случае автозапуск сработает. Если снял с сигналки и сново поставил уже не сработает, считается что ты был в машине и мог включить передачу.

Шерхан Логикар 3 — современная автомобильная сигнализация, отличающаяся простотой в установке и требованием незначительного вмешательства в бортовую сеть автомобиля. Охранная система оснащена расширенным набором функций, позволяющих не только защищать транспортное средство от угона, но и дистанционно управлять некоторыми элементами.

Как включить вебасто с кнопки пульта Шерхан?

Он обеспечивает защиту от электронного взлома и сканирования, так как кодируется и передаётся по собственной частоте, которую невозможно перехватить никаким из существующих способов.

Сразу нужно заметить, что базовый набор ее функций предусматривает возможность автоматического пуска мотора, поэтому настраивать автозапуск, как дополнительную функцию водителю не придется. Инструкция по установке и применению проста, и не представляет никаких сложностей по ее пользованию.

Для удобства пользователя производители предусмотрели в системе запуск по времени. Благодаря этому двигатель автомобиля будет включаться каждый день в одно и то же время. Интервал будет достигать 24 часов. Эта опция полезна, когда автомобиль находится на стоянке и не попадает в зону действия пульта (дистанционный запуск двигателя).

Данная охранная система, как было указано выше, разработана для разных типов силовых агрегатов (дизельных и бензиновых) и идеально подходит как для отечественных, так и машин иностранного производства разных классов.

Таймер отключают посредством одновременного нажатия кнопок 4 и 2. При включенной опции на дисплее загорится отметка с надписью “Timer”.

Комбинация следующих клавиш позволит активировать автозапуск.

1. Зажмите на некоторое время кнопку 3. На экране появится изображение дыма, означающее запуск мотора.
2. Последует обратный отсчёт времени автозапуска. Коротко нажмите на 3 и вы остановите таймер.
3. Выход из режима производится долгим нажатием клавиши 3.

Режим «Battery Save Mode» служит для снижения энергопотребления брелка-коммуникатора. В этом режиме брелок обладает меньшей дальностью действия и обеспечивает обратную связь с системой только при постановке и снятии с охраны этим брелоком. Функция вибровызова в режиме «Battery Save Mode» не работает.

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

В режиме программирования функций брелка-коммуникатора время между нажатиями кнопок брелока не должно превышать 15 сек., иначе брелок автоматически перейдет в режим управления системой. В режиме программирования функций брелка-коммуникатора в диапазоне от шага 2 до шага 10 возможен переход к предыдущему шагу, для этого необходимо кратковременно нажать кнопку III брелока-коммуникатора.

У Logicar 4 инструкция по эксплуатации описывает все действия, выполнение которых может потребоваться при программировании и использовании сигнализации.

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Комплектация

В набор сигналки Шерхан Логикар 3 входят следующие изделия:

• техническая документация (инструкция по установке и использованию, технический паспорт, гарантийный талон);
• головное устройство, оборудованное защитным реле;
• главный пейджер с дисплеем;
• запасной брелок, не имеющий экрана;
• комплект разъемов для подсоединения блокиратора двигателя и других модулей;
• антенный блок с переходником, проводом и колодкой;
• термодатчик двигателя (дополнен кабелем и клеммой для внедрения в бортовую сеть);
• аварийная кнопка, снабженная кабелем и светодиодным элементом;
• датчик удара с установочным проводом;
• кабель для интеграции системы в CAN-шину автомобиля;
• концевой выключатель, монтируемый на капот или багажник, с установочным кабелем;
• блокиратор системы зажигания с проводом для взаимодействия с головным устройством;
• сирена;
• набор крепежных изделий;
• программатор, используемый для настройки системы посредством синхронизации с компьютером;
• обходчик иммобилайзера двигателя.

Характеристики автосигнализации Scher Khan Logicar 1

Наименование	Опция
Бренд / Марка	Scher-Khan / Logicar 1
Год выпуска	2010
Обратная связь	Да
Тип связи	Двусторонняя
Дальность захвата сигнала	1000 м
Дальность передачи	1000 м
Запуск двигателя	Да
Тип брелока (LED / LCD)	LCD
Кодировка сигнала	Да
Сенсоры удара в комплекте	Да
Защита от взлома дверного замка	Присутствует
Страна – производитель	Российская Федерация
Срок гарантии	12 месяцев
Цена	От 4000 до 6000 рублей
Активная и пассивная безопасность
Защита от перехвата сигнала	Да
Код для снятия блокировки в случае утери	Пин-код
Контурное отключение охранки	Пин-кодом
Режим охлаждения турбины мотора в случае перегрева	Да
Режим Пит-стоп	Да
Режим Паника	Да
Автоматический запуск
Автозапуск для АКПП / МКПП	Да
Работа на бензиновых и дизельных агрегатах	Да
Программирование времени автоматического запуска	Да
Максимальный интервал перед дистанционным запуском	24 часа
Брелок
Форма исполнения	Классическая четырехкнопочная
Наличие жидкокристаллического дисплея	Да
Возможность программирования с брелока	Да
Звуковое подтверждение активации	Да
Индикация времени работы силового агрегата	Да
Уведомление об обратной связи	Да
Оповещение о температуре в салоне	Да
Оповещение о низком заряде АКБ	Да
Индикация напряжение аккумуляторной батареи	Да
Вибро режим	Да
Функция энергосбережения	Да
Питание	Батарея типа ААА в количестве 1 шт.

*цена указана состоянием на 17.02.2019 года.

Инструкция по эксплуатации

Перед использованием брелока в устройство нужно установить рабочий источника питания. Батарейка вставляется в специальный отсек, скрытый под задней крышкой коммуникатора. При установке нужно учитывать полярность.

Обозначения кнопок и символов на брелоке

Все обозначения индикаторов и номера кнопок на передатчике:

Индикатор	Описание
Индикатор работы передатчика брелока-коммуникатора и наличия связи от брелока к процессорному блоку.
Индикатор наличия сигнала обратной связи.
Индикатор разряда элемента питания брелока-коммуникатора и режима Battery Save Mode.
Индикатор времени, напряжения батареи брелока-коммуникатора и дополнительной текстовой информации.
Индикатор режима Valet.
Индикатор состояния режима охраны. Индикатор запирания и отпирания замков в режиме Valet.
Индикатор выключения сигналов сирены.
Индикатор отключения датчика удара.
Индикатор включения вибрационного вызова.
Индикатор включения автоматического управления центральным замком зажигания.
Индикатор включения будильника.
Индикатор включения автоматического запуска двигателя по таймеру.
Индикатор дистанционного включения дополнительных каналов.
Индикатор включения режима «Турбо».
Индикатор включения режима пассивной постановки на охрану.
Индикатор перехода в режим работы со вторым автомобилем.
Индикатор открытой двери.
Индикатор открытого капота.
Индикатор открытого багажника.
Индикатор тревоги, вызванной датчиком удара.
Индикатор выполненного резервирования запуска и тревоги, вызванной включением зажигания.
Индикатор работающего двигателя.
Индикатор работы световой сигнализации.

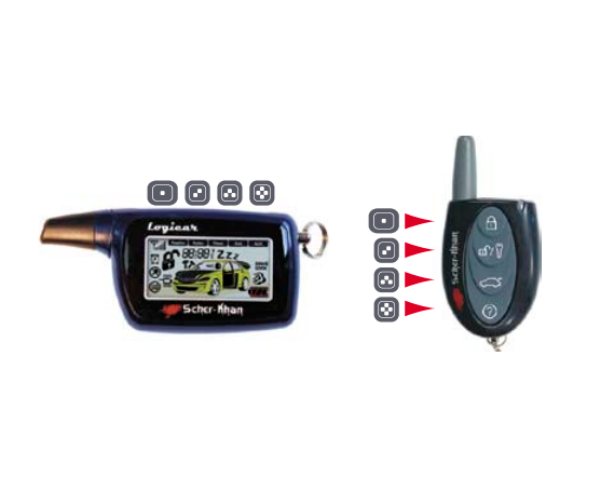

Обозначение номеров кнопок на брелоке

Программирование пейджера

Без программирования коммуникатора настройка функций сигнализации Шерхан Логикар 1 будет невозможной.

Для привязки нового пульта выполняются следующие действия:

1. Производится отключение режима охраны автосигнализации. Зажигание в автомобиле должно быть выключено.
2. Нажимается кнопка на корпусе светодиода, ее надо зажать на две секунды. Фары автомобиля после этого должны мигнуть.
3. В течение последующих пяти секунд кнопка нажимается еще раз. Если для управления сигнализацией был настроен пароль, то фары автомобиля должны моргнуть дважды. При наличии пин-кода мигание будет одинарным.
4. Если используется пароль, то производится его ввод. При отсутствии пин-кода ничего делать не нужно.
5. Через пять секунд светодиод начнет гореть без перерыва. Это говорит о входе автосигнализации в меню привязки коммуникатора. В память микропроцессорного модуля сигнализации Шерхан Логикар 1 можно прописать не больше трех пультов.
6. В течение последующих 5 секунд нажимается первая кнопка брелока. Для программирования остальных устройств выполняются аналогичные действия.

Надежная защита от электронного взлома

Данная охранная система имеет мощную защиту от попыток электронного взлома — она оснащена криптостостойким алгоритмом кодирования радиосигнала MAGIC CODE PRO 2

, а также в ряде режимов работы использованасинхронизация по времени , которая предполагает абсолютное совпадение времени на брелке и блоке при снятии автомобиля с охраны. В отличие от большинства существующих систем кодирования радиосигнала, уникальные ключи MAGIC CODE PRO 2 не передаются в прямой эфир, что делает перехват кодовых посылок абсолютно бессмысленным! Усовершенствованнаяфункция исправления ошибок позволяет принимать и исполнять даже искаженные помехами команды.

Как работает сигнализация

Сигнализация Scher-Khan Maqicar третьего поколения обладает расширенным функционалом и работает в следующих основных режимах:

1. Стандартный режим охраны транспортного средства, который подразумевает ручную или автоматическую активацию сигнализации. Возможна двухэтапная постановка с применением персонального кода.
2. Опция охраны с включенным мотором используется для дистанционного прогрева и кратковременного оставления транспорта.
3. Режим автозапуска позволяет дистанционно запускать двигатель в заданные время или температуру.
4. Режим программирования разрешает задать индивидуальные параметры работы противоугонной системы. Подробная инструкция по настройке приведена в руководстве пользователя.
5. Опция Valet обеспечивает аварийное открытие дверей без запуска двигателя.

Любые взаимодействия между брелоком и системой обеспечиваются радиосигналом. Принцип работы антенного блока заключается в обеспечении двухсторонней связи на расстоянии до 1500 м. Дистанция может меняться в зависимости от установки антенн и наличии помех на пути сигнала.

Преимущества и недостатки

К положительным качествам автомобильной сигнализации Шерхан относятся:

• радиус действия до 1,5 км позволяет наблюдать за автомобилем на парковке;
• использование разных каналов связи защищает сигнал от сканирования;
• устанавливается на транспортные средства с любым типом двигателя, трансмиссии и напряжения;
• дистанционное управление режимом Валет;
• возможность управления дверными замками, открыванием капота и багажника.

Преимущества и недостатки Scher-Khan Logicar 3 и Scher-Khan Magicar 3

Преимущества
Функциональность	Стандартные опции, функции для защиты автомобиля
	Тихий режим активации охраны
	Индикация уровня заряда батареи
Надежность	Гарантия от производителя 12 месяцев
Цена	Как для бюджетного класса «сигналок», цена вполне приемлема на момент их производства и реализации
Качество сборки	Средний уровень
Вид	Упаковка картонная, материал пластик, уровень ударопрочности не указан
Недостатки
Нестабильная работа системы	Некорректное подключение, повреждение линии электрического питания, окисления клемм
Подверженность негативному воздействию отрицательных температур	Передача импульсов с некоторой задержкой при нахождении брелока на холоде
Ложные срабатывания	Характерны при нарушении алгоритма установки

Устранение неисправностей

1. Отсутствуют предупредительные и тревожные срабатывания сигнализации после ударов по кузову. Причиной является неправильная настройка или установка сенсора. Для настройки используются два потенциометра, расположенных на датчике. Следует снизить порог чувствительности сенсора, проверяя работоспособность похлопыванием ладонью по кузову. Если регулировка не помогает, то следует проверить монтаж сенсора. Установка датчика на двусторонний скотч может стать причиной искажения показаний. Сенсор рекомендуется очистить от остатков липкой ленты и закрепить саморезами.
2. Поступление коротких тревожных оповещений на брелок. Время тревоги кратковременное, его не хватает на чтение причины. Причиной таких срабатываний является излишняя чувствительность сенсора удара, которую необходимо отрегулировать.
3. При нажатии на кнопки пульта управления нет отклика. Вероятными причинами могут стать разряд батареи и наличие радиопомех. Изредка причиной становится плохой контакт между клеммой аккумуляторной батареи и проводкой или рассинхронизация приемника и передатчика. Рекомендуется заменить элемент питания и проверить затяжку контактов на клеммах. Рассинхронизированный пульт управления требуется прописать в память блока заново. При наличии радиопомех потребуется открыть автомобиль ключом, отключить систему аварийным методом, отъехать в менее зашумленное помехами место и проверить работу брелоков.
4. Самопроизвольное отключение режима охраны. Причиной может быть включенная функция “свободные руки”.
5. Отсутствие звукового сигнала и мигания “аварийки” при включении и выключении системы указывает на ошибки в подключении или поломку сигнального реле, установленного в основном блоке. Требуется провести проверку, при выходе реле из строя придется менять сигнализацию.
6. Нет отображения функций на экране. При нажатии на кнопки мигает иконка связи передатчика с основным блоком. Характерный симптом повреждения кварца, расположенного в передатчике пульта. Требуется ремонт пульта или замена. Для проверки необходимо проверить работоспособность дополнительного пульта. Если не работает и второй пульт, то неисправен антенный модуль. Можно попробовать отремонтировать элементы в специализированном сервисе.

Способы аварийного отключения

Отключение системы в аварийном режиме (ПИН-код не запрограммирован) пошагово выглядит следующим образом:

1. При помощи штатного ключа открыть замок двери.
2. После открытия двери водителя или пассажира активируется режим тревоги.
3. В течение 4 секунд необходимо вставить ключ в замок зажигания и повернуть его из положения “Откл” в позицию “Вкл”. Стартер включать не требуется.
4. Нажать на кнопку в течение двух секунд. При правильном выполнении последовательности произойдет отключение сирены и внешней световой сигнализации.
5. В течение пяти секунд повторно нажать на кнопку (на короткое время). Система подаст двойной звуковой сигнал, сопровождаемый вспышками “аварийки”. Будут отключены блокировки цепей зажигания и стартера, охранный режим системы отключится.
6. Попытаться запустить двигатель и начать движение.

Если в память блока занесен код отключения, то процедура деактивации усложняется:

1. После открытия двери и включения сирены необходимо включить зажигание. Пытаться активировать стартер не следует.
2. Временно отключить тревогу, нажав на две секунды на сервисную клавишу.
3. За последующие пять секунд требуется еще раз быстро нажать на клавишу. Индикаторный диод перейдет в режим быстрого мигания, лампы внешней сигнализации мигнут однократно.
4. Диод находится в мигающем режиме 4 секунды, которые отведены пользователю на начало ввода первой цифры кода. Ввод выполняется нажатиями на клавишу, не допускается долгих пауз (протяженнее 1,5 секунд) между воздействиями. Число нажатий соответствует цифре, которая находится в интервале от 1 до 4.
5. Дождаться подтверждения ввода цифры, которое выглядит как вспышка “аварийкой” и диодом. После этого диод вновь перейдет на режим частого мигания.
6. По аналогичной процедуре ввести остальные три цифры кода.
7. При правильно выполненной процедуре, после ввода последней цифры будет подан двойной сигнал сиреной и “аварийкой”. При ошибке включится звуковая тревога. В этом случае придется повторить процедуру ввода кода.

Как установить?

Пошаговый алгоритм установки:

Смонтировать основной блок внутри панели приборов. Блок крепится к пластиковому корпусу панели или металлическому силовому каркасу. Для фиксации применяется двусторонний скотч или пластиковые стяжки. Штатных точек крепления саморезами на блоке нет. Блок рекомендуется располагать на расстоянии от штатных электронных блоков автомобиля, которые могут излучать радиопомехи. Установить антенну. Местом расположения обычно является ветровое стекло автомобиля. Элементы антенны должны проходить на расстоянии не менее 5 см от металлических частей кузова. Блок антенны располагается вертикально, тем самым обеспечивая максимальную дальность связи

Прокладка провода выполняется под обшивкой потолка и по передним стойкам с условием соблюдения мер предосторожности. Производитель допускает размещение антенны скрытно, под пластиковыми панелями

В этом случае возможно снижение уровня сигнала и сокращение радиуса действия. Не допускается установка узла под металлическими панелями, которые будут экранировать сигнал. Наклеить на лобовое стекло диод индикации состояния и проложить сигнальный провод. Диод может располагаться в отверстии, выполненном на пластиковых элементах панели приборов или обшивках передних стоек. Допускается фиксация диода в отверстии клеем или герметиком. Установить на моторном щите со стороны двигателя сирену. Проложить сигнальные провода от разъема сирены до основного блока. При установке не штатной сирены следует руководствоваться инструкцией по подключению. Современные автомобили могут комплектоваться сигнальными концевиками в замках багажника и капота. При отсутствии таких устройств применяются отдельно стоящие концевые переключатели механического типа. Монтаж выполняется в отверстие, выполненное на кузове или на отдельный кронштейн, прикрепленный к кузову. Шток концевика не должен препятствовать погрузке грузов в багажник или техническому обслуживанию узлов и агрегатов. Разместить в салоне сенсор удара. Для монтажа могут применяться штатные саморезы, пластиковые стяжки или двухсторонний скотч. Установить дополнительный сенсор, который используется для контроля объема салона. Проверить прокладку проводов к основному блоку и подключить их в соответствии с монтажной схемой.

Настройка автозапуска с пульта Шерхан Магикар

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

После этого удерживайте на брелоке клавишу 2 в течение двух сек. Машина будет поставлена на охрану и произойдёт запуск двигателя. Фары загорятся один раз, прозвучит сигнал. На брелоке послышится тональный писк, а на дисплее появится информация о работе мотора. Вы можете установить время работы (5, 15, 25 или 45 мин.), войдя в меню функций 1-12.

Особенности устройства

Приспособление имеет встроенное силовое реле блокировки, что предоставляет массу удобств во время его применения. Специальной системой устройства производится отдельное управление такими системами автомобиля, как двери и багажник. Оснащение сигнализации специальным диалоговым кодом приводит к устранению возможности его вскрытия грабителями. Данное автооборудование характеризуется:

• Многофункциональностью;
• Износоустойчивостью;
• Хорошей работоспособностью.

Автосигнализация характеризуется наличием различных мелодий оповещений, что выбрать автовладельцу наиболее подходящую из них. Устройство характеризуется низким уровнем шумопроизводительности, что гарантирует максимально высокую степень комфорта в период ее применения. Контроль зав напряжением бортовой сети обеспечивается универсальной системой.

Если возникнет необходимость, то может осуществлять применение однопроводного реле блокировки. Устройством производится ведение тревожных событий. Если оно не может их передать непосредственно на брелок, тогда производится их запись в базовый блок. Более точную информацию содержит инструкция по эксплуатации.

Если возникает угроза для автомобиля, то на брелок могут приходить, как голосовые, так и звуковые оповещения. Устройство scher khan logicar 3 характеризуется наличием встроенной памяти.

Это позволяет автовладельцу узнавать о предыдущих срабатываниях. Управлять автооборудованием на расстоянии можно с помощью брелока, который характеризуется наличием эргономичных кнопок.

Приспособление имеет достаточно простую систему настройки, что позволяет произвести ее пользователю самостоятельно. Благодаря пластиковому корпусу оборудования ограничивается возможность его повреждения в период эксплуатации.

Инструкция по применению автосигнализаций Scher-Khan Logicar 3 и Scher-Khan Magicar 3

1. Общие понятия.
2. Комплектация, руководство по эксплуатации.
3. Перечень оборудования, которое можно установить дополнительно.
4. Штатные функции.
5. Технические параметры брелоков, модуля, реле.
6. Программирование брелока.
7. Алгоритм постановки под охрану, активации, деактивации.
8. Управление каналами.
9. Дистанционный запуск.
10. Перепрограммирование функциональных клавиш.

Вывод

Автосигнализация Шерхан Магикар 3, Логикар 3 — бюджетный класс охранных систем с минимальным набором функций. Обе модификации сняты с серийного производства. Актуальность аксессуаров утрачена.

На момент выпуска сигналки можно было рассматривать возможным вариантом для установки на автомобили легкового класса среднего ценового сегмента. Ввиду совершенствования технологий, методов взлома, перехвата сигналов, данные охранные системы оказались бессильными перед требованиями современности.

Информативный брелок с ЖК-дисплеем

Помимо всех вышеперечисленных преимуществ, система оснащена многофункциональным 4-кнопочным брелком

, который выполнен в стильном дизайне и имеет удобное расположение кнопок управления. Корпус брелка устойчив к истиранию и механическим повреждениям, что позволяет ему долгое время сохранять привлекательный внешний вид. На дисплее отображаетсясостояние охраняемых зон автомобиля, статус сервисных функций, а также дополнительные данные (температура в салоне, напряжение бортовой сети и т.д.). Помимо этого, брелок имеет автоматическую подсветку,вибровызов и блокировку клавиатуры, которая защищает от случайных нажатий.

Описание и характеристики

Процессорный блок подключается непосредственно к автомобильному аккумулятору и работает от 12 вольт. Его основная функция – управление автомобилем, получение и передача информации с датчиков.

Брелок-коммутатор используется для управления системой пользователем. В частности, установки PIN кода, программирования функций, а также включения и отключения защиты автомобиля.

Поставляется оборудование вместе с дополнительным брелоком и подробной инструкцией. При этом имеется руководство как по эксплуатации, так и по установке системы. Однако, не рекомендуется самостоятельный монтаж системы. Лучше попросить поставить ее мастерам автосервиса.

Основные функции

Брелок-коммутатор предназначен для непосредственного воздействия на систему пользователем. Он оснащен четырьмя кнопками управления и дисплеем, отображающим всю необходимую текущую информацию.

С его помощью можно включать и отключать систему, а также программировать основной блок. При этом источником питания является всего одна батарея ААА.

Выбор той или иной команды отображается на экране, а также сопровождается звуком и вибрацией. Подсветка дисплея происходит автоматически при нажатии кнопок, а также во время поступления тревожного сигнала.

Функционал электронного брелока также включает:

• MAGIC CODE — защиту от перехвата закодированных данных;
• отображение текущего уровня заряда батареи;
• отображения уровня напряжения автомобильного аккумулятора;
• возможность удаленного запуска двигателя, в том числе и отложенного.

Также вы можете проверить, какая температура в салоне на данный момент и посмотреть текущее время.

Брелок обладает особой дальностью приема сигнала и способен функционировать на расстоянии до полутора метров от автомобиля. Процессорный блок отвечает за непосредственно защиту транспорта и реакцию на нажатие кнопок брелока.

Его основные функции это:

• автоматический запуск двигателя по команде;
• указание времени задержки включения аксессуаров;
• отключение защиты автомобиля по PIN-коду при отсутствии брелока;
• получения доступа в салон по PIN2;
• управление центральным замком автомобиля и замком багажника;
• управление аварийной сигнализацией;
• возможность защиты авто при включенном двигателе.
• Настройки позволяют запускать двигатель следующими способами:
• с переодичностью в два, четыре или восемь часов;
• каждые сутки в опредленное время;
• путем анализа показателей автомобиля – температуры либо напряжения.

Еще одна доступная функция – программирование максимального и минимального времени вращения стартера, а также установка его увеличения с ростом числа попыток запуска.

PIN-коды устанавливаются пользователем и им пользуются для аварийного доступа к автомобилю.

Технические параметры

Данную систему возможно встраивать в любой автомобиль вне зависимости от типа мотора и коробки передач. Возможен запуск двигателей, оборудованных турбиной.

Сигналы оповещения делятся на три вида:

• звуковой на сирену – длится в течение тридцати секунд, звучит непрерывно;
• оптический – мощность один герц, длится также тридцать секунд, работает на два канала, издается прерывисто;
• посредством радиоканала – радиус действия до полутора метров, длится сто миллисекунд на частоте 0,35 герц, звучит прерывисто.

Точный показатель радиуса действия коммутатора зависит от ряда факторов, в том числе наличия препятствий, помех, определенных погодных условий и уровня заряда.

Управление системой осуществляется одним из следующих способов:

• удаленно при помощи брелока;
• от ключа зажигания;
• за счет срабатывания датчика вызова водителя;
• как реакция на определенные сигналы датчиков.

Электрические цепи защищаются за счет предохранителей, резисторов, а также транзисторов. Дополнительно оборудованы варисторами, оберегающими от скачков напряжения и помех. Функционирование системы даже при смене полярности источников питания обеспечивается за счет диодов.

Действуют контактные датчики, реагирующие на открытие дверей или поворот замка зажигания. В таком случае система выдает тревожный сигнал без возможности его отключения.

Также система реагирует на удары путем выдачи сигнала длительностью до 30 секунд в одном цикле. Все радиопередачи брелока происходят по защищенному каналу с применением специального кодирования.

Процессорный блок характеризуется следующими параметрами:

• работа при напряжении от 9 до 18 вольт;
• допускается сила тока от 20 до 35 миллиампер;
• работает при температуре в диапазоне от -40 до +85 градусов Цельсия;
• общий вес устройства 270 грамм;
• размеры 150х120х32 миллиметра.
