Как сделать диагностику и ремонт рулевой рейки своими руками

Ремонт рулевой колонки

Из-за постоянного трения в механизме рулевого управления происходит выработка элементов, что говорит о необходимости не только регулировки узла, но и возможного ремонта.

Как снять редуктор

Чтобы демонтировать рулевую колонку на «семёрке», понадобятся следующие инструменты:

• набор ключей;
• вороток;
• головки;
• съёмник рулевых тяг.

После подготовки всего необходимого выполняют следующие пошаговые действия:

1. Автомобиль устанавливают на подъёмник или смотровую яму.
2. Очищают пальцы рулевых тяг от загрязнений.

3. Отсоединяют тяги от сошки редуктора, для чего извлекают шплинты, откручивают гайки и съёмником выдавливают палец из сошки рулевого устройства.

4. Рулевая колонка с рулём соединяется при помощи промежуточного вала. Откручивают крепёж последнего от вала редуктора.

5. Крепление редуктора выполнено посредством трёх болтов к кузову. Отворачивают 3 гайки крепления, извлекают крепёж и демонтируют рулевой механизм с автомобиля. Чтобы узел было удобнее снимать, сошку лучше повернуть до упора в корпус колонки.

Видео: замена рулевой колонки на примере ВАЗ 2106

Как разобрать редуктор

Когда механизм снят с транспортного средства, можно приступать к его разборке.

Детали картера рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12 — верхняя крышка картера; 13 — уплотнительная прокладка; 14 — втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки

Из инструментов нужно подготовить:

• стандартный набор ключей;
• головку на 30;
• съёмник сошки;
• тиски.

Работу проводят в следующем порядке:

1. Откручивают гайку сошки и съёмником спрессовывают тягу с вала.

2. Выкручивают пробку маслозаливного отверстия, сливают смазку из картера, после чего отворачивают регулировочную гайку и убирают стопорную шайбу.

3. Верхняя крышка крепится при помощи 4 болтов — откручивают их.

4. Выводят из зацепления вала сошки винт регулировки, затем демонтируют крышку.

5. Извлекают из редуктора вал тяги с роликом.

6. Откручивают крепёж крышки червячного механизма и демонтируют её вместе с регулировочными прокладками.

7. Молотком наносят лёгкие удары по валу червяка и выбивают его с подшипником из корпуса рулевой колонки. Торцевая поверхность червячного вала имеет специальные канавки для подшипника.

8. Извлекают сальник червячного вала путём его поддевания отвёрткой. Таким же образом вынимают уплотнитель вала сошки.

9. При помощи наставки выбивают наружную обойму второго подшипника.

После разборки рулевого редуктора, проводят его дефектовку. Все элементы предварительно очищают путём промывки в солярке. Каждую деталь внимательно осматривают на предмет повреждений, задиров, износа

Особое внимание уделяют трущимся поверхностям червячного вала и ролика. Вращение подшипников должно быть без заеданий

Повреждений, а также следов износа на наружных обоймах, сепараторах и шариках быть не должно. Сам корпус редуктора не должен иметь трещин. Все детали, которые имеют видимый износ, подлежат замене.

Сборка и установка редуктора

Когда проведена замена неисправных элементов, можно приступать к сборке узла. Детали, которые устанавливаются внутри картера, смазывают трансмиссионным маслом. Сборку выполняют в следующем порядке:

1. С помощью молотка и наставки или другого подходящего приспособления запрессовывают обойму внутреннего подшипника в корпус рулевого узла.

2. В обойму помещают сепаратор с шариками, а также червячный вал. На него насаживают сепаратор наружного подшипника и запрессовывают наружную обойму.

3. Монтируют крышку с прокладками и запрессовывают сальники червячного вала и сошки. На рабочие кромки манжет предварительно наносят небольшое количество смазки.
4. Помещают червячный вал в корпус механизма. При помощи регулировочных прокладок производят установку момента его вращение от 2 до 5 кгс*см.
5. Устанавливают вал короткой тяги.
6. В завершении работы в рулевую колонку заливают смазку и заворачивают пробку.

Установку узла на машину осуществляют в обратном порядке.

Разборка рулевой рейки. Подготовительный этап

Перед тем, как приступить к ремонту, нужно четко понимать о каком виде модели идет речь. Диагностике и ремонту подлежат следующие конструкции:

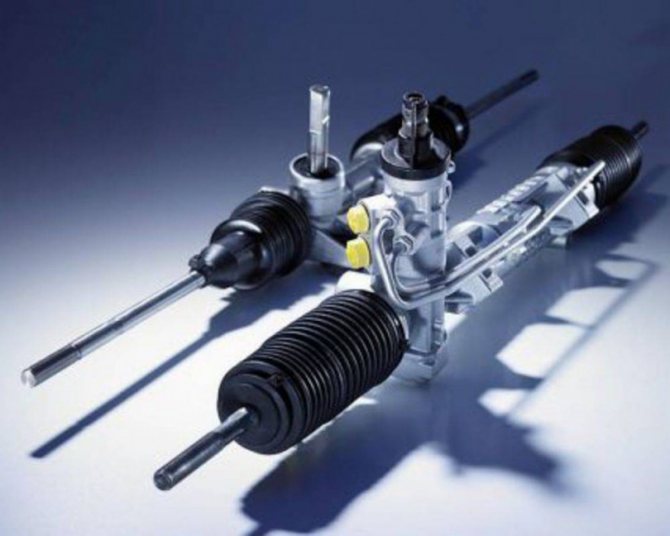

• рулевые рейки механического типа;
• рулевые рейки с гидроусилителем;
• рулевые рейки с электроусилителем.

Каждый из вышеперечисленных механизмов устанавливается на автомобиль. В зависимости от этого выстраивается алгоритм проведения работ. Начальные этапы характерны для всех видов реек.

Что необходимо иметь при «себе»: набор автомобильных инструментов, переносной осветительный прибор, ветошь, запасные части, ремонтные комплекты.

Подготовка к ремонту

Перед началом процедуры, необходимо купить ремкомплект рулевой рейки, в состав которого входит всё необходимое для проведения ремонтных работ. Экономить, смысла нет, лучше взять один раз, но качественное изделие, чем несколько раз тратить деньги на покупку дешёвых запчастей.

Также, для ремонта потребуется следующий набор инструментов и приспособлений:

• 8-ми гранный ключ на 17;
• Инструмент, для проведения операций с подшипниками системы;
• Специальные щипцы, для монтажа стопорного кольца;
• Съемник подшипника;
• Набор гаечных ключей.

Для проведения более качественного и комфортного ремонта, выполнять его рекомендуется на эстакаде или смотровой яме.

На видео ремкомплект Volkswagen Passat.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.

2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.

3. Запустите мотор.

4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.

5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

• Руль стал легче и «острее».

• Стуки и шумы прекратились.

• Уровень жидкости в бачке ГУР не падает.

• Рейка не течет.

• Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

Типовые неисправности и методы их устранения

Тяжело вращается руль

В нормальном состоянии при запущенном двигателе руль легко вращается одним пальцем. Если же для его вращения приходится прикладывать заметное усилие, значит имеется проблема с гидроусилителем руля или вышел из строя насос ГУР. Возможна утечка рабочей жидкости и попадание в гидравлическую систему воздуха. Нужно также проверить целостность и натяжение приводного ремня насоса.

Кроме того, «тяжелый» руль может быть следствием неправильной работы золотника или кольцевого износа внутри распределителя.

Кольцевая выработка возникает в результате трения тефлоновых колец катушки золотника о внутреннюю стенку корпуса распределителя. При этом на стенке постепенно появляются борозды. Из-за неплотного прилегания колец к стенкам давление масла в системе падает, что приводит к утяжелению руля. Устранить поломку возможно путем растачивания внутренней стенки и запрессовки бронзовой гильзы, подходящей под размеры золотникового механизма.

Предотвратить кольцевой износ невозможно, но если следить за чистотой жидкости, периодически менять ее и промывать гидравлическую систему, то можно значительно продлить срок службы данного узла. Дело в том, что выработке сильно способствует наличие металлической стружки, которая появляется в масле в результате трения взаимодействующих деталей.

Точная диагностика и ремонт гидроусилителя требует разборки рулевой рейки, поэтому если есть подозрения на поломку ГУРа, следует обратиться в автосервис. Причем лучше поискать опытных мастеров.

Стук

Во время движения даже по не сильно разбитой дороге или по некоторым видам дорожного покрытия (щебень, булыжник), а также при переезде через рельсы отчетливо слышен стук в передней части автомобиля слева, справа либо по центру. При этом часто может наблюдаться люфт руля и вибрация на рулевом колесе.

Такой симптом ни в коем случае нельзя оставлять без внимания. И дело вовсе не в дискомфорте. Если стучит, значит, что-то где-то разболталось, износилось. Игнорирование только ухудшит ситуацию и может в конечном итоге привести к полному выходу из строя рулевого управления. Поэтому не следует медлить с выявлением и устранением такой неисправности.

Стук может возникать из-за разбитых опорных втулок рейки, втулки рулевой тяги или втулки рулевого вала. Стучать может разболтанный шарнир наконечника или тяги. Также может быть разбит подшипник в нижней части распределителя, на котором вращается рулевой вал. Если снять рейку полностью, то неисправный элемент выявить скорее всего будет не сложно. Изношенные элементы необходимо заменить.

Еще одна возможная причина стука — зазор между червяком и зубчатой рейкой, появившийся в результате износа. Можно попытаться сделать подтяжку, но в случае серьезного износа регулировка не даст нужного результата, и тогда рулевую рейку придется заменить.

Стук и заедание руля возможны также из-за деформации рулевой рейки в результате удара. В этом случае она подлежит замене.

Следует помнить, что похожий стук могут издавать некоторые детали подвески, в частности, амортизационные стойки. Поэтому, если с рулевой системой все в порядке, а стук имеется, проверьте ходовую часть.

Гул и скрежет

Гул возникает из-за насоса ГУР, который находится на последнем издыхании и требует замены. Либо ослабло натяжение ремня привода помпы. Кроме того нужно проверить, нет ли утечки жидкости. Этот симптом часто сопровождается «тяжелым» рулем.

В системе с электрической рулевой рейкой гудеть может изношенный мотор ЭУР.

Если же во время вращения руля вы слышите скрежет, то это признак коррозии рулевого вала или подшипника в распределителе. Подшипник в этом случае необходимо заменить, рулевой вал можно отшлифовать, если ржавчины немного. Если коррозия сильно повредила распределитель, его придется заменить.

Быстро расходуется рабочая жидкость

Если вам постоянно приходится доливать жидкость в бачок гидравлической системы, значит, где-то происходит ее утечка. Нужно проверить целостность шлангов, выявить и заменить изношенные сальники и уплотнения в рейке, насосе и распределителе. Износ сальников и уплотнительных колец происходит естественным образом из-за трения подвижных деталей и воздействия давления и высокой температуры. Процесс их изнашивания заметно ускоряет ржавчина на деталях рейки, которая может появляться в результате попадания влаги через порванный пыльник.

Заедание руля

Такая неисправность может быть вызвана разными причинами. Для ее выявления требуется комплексная дефектовка рулевого управления в автосервисе. Не исключено, что ситуация достигла критического уровня, поэтому ремонт следует произвести как можно скорее.

Что такое рейка?

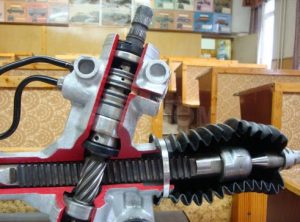

Рулевая рейка или редуктор – это конструкция, которая обеспечивает передачу усилия от рулевой колонки в механизм, который поворачивает колеса автомобиля.

Рулевая колонка через карданный механизм соединена с зубчатым механизмом. Последний находится в зацеплении с редуктором. На редуктор или рейку передается усилие вращения, когда водитель управляет автомобилем.

Данная деталь помогает объединить колеса и руль в одну единую систему, которая умеет реагировать на минимальные усилия водителя транспортного средства.

Большинство современных автомобилей, кроме рейки, оснащены либо гидроусилителем руля, либо электроусилителем. Эти устройства призваны значительно уменьшать усилие, которое водитель прикладывает к рулю. Так можно сделать процесс управления более легким, точным и безопасным.

Как подтянуть рейку ВАЗ 2110

Регулировка проводится довольно просто. Основная проблема в подтяжке гайки — ее недоступность. Гораздо проще ее подтянуть, когда рейка зажата в тиски. Но это имеет смысл только тогда, когда проводится ремонт или замена ремкомплекта. Если есть уверенность в том, что с состоянием рейки все в порядке, тогда демонтировать ее совсем необязательно, но нужен спецключ. Примерно такой, как на фото снизу.

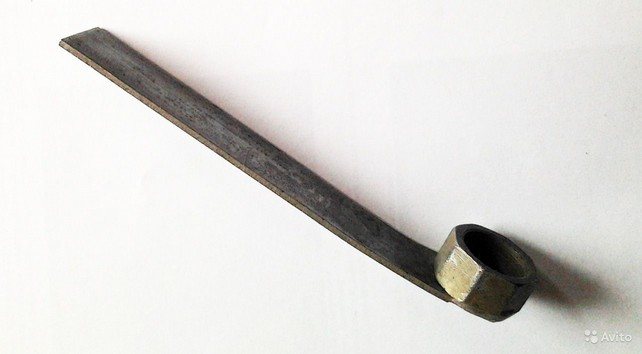

Его можно изготовить своими рукам, но едва ли это такой дефицит. Это в принципе, обычный накидной ключ на 17, но такой вот необычной конфигурации. При помощи приспособления можно вообще не снимать рейку, тогда регулировка займет считанные минуты. Для регулировки рейки нужно просто снять пластиковый колпачок, ослабить контргайку и подтянуть регулировочную втулку. Завод дает свои рекомендации на этот счет, но не всегда они работают, поскольку мы имеем дело с рейками разной степени износа. Затягивать регулировочную гайку нужно не спеша, вначале на 10-15 градусов, после чего проверить люфт на руле. Вполне возможно, что этого достаточно. Перетягивать втулку тоже не стоит, руль будет тугой и это повысит износ самой рейки и втулки.

Чтобы не снимать рейку, попробуйте сначала отрегулировать ее на машине. Если же регулировочного зазора не хватит, тогда придется разбирать узел и проводить замену деталей из ремкомплекта. В любом случае, СТО за регулировку рейки берутся очень неохотно, поскольку работы много, а плата — так себе.

Десятка нас еще не такому научит, поэтому любить автомобиль нужно не только глазами, но и качественным ремонтом и своевременной профилактикой. Ровных всем дорог и точного управления, все будет хорошо!

Как разобрать рейку?

Выполнить эту работу в одиночку очень трудно. Эту работу следует выполнять с другом, соседом, да с кем угодно. Напарник необходим на первых шагах. Именно тогда понадобится демонтаж и разборка рулевого механизма.

Первым делом нужно снять правую покрышку, а лучше колесо полностью.

На следующем этапе открутите гайку с наконечника. Если гайка трудно поддается, попробуйте отмочить ее в WD-40. Далее выворачивайте руль до упора влево.

Итак, с помощью плоской отвертки редуктор нужно отсоединить от тяг. Чтобы работать было удобней, следует немного приподнять автомобиль. На следующем шаге снимают пластиковую заглушку и выкручивают стопорную гайку. Стопорные кольца необходимо также демонтировать, а затем можно извлечь вал и сальник снизу. Верхний сальник можно извлечь лишь после того, как будет демонтирован штифт, который его удерживает.

После всех этих действий снимается стопорное кольцо, затем зубчатый редуктор, и теперь с нее легко и просто демонтируется пластиковая втулка и сальник.

Комплектующие будут в грязи и масле, поэтому необходимо их тщательно очистить. После очистки можно провести осмотр и обследование. Втулку следует менять обязательно, ели она серьезно сработана. Втулка обычно выходит из строя вследствие коррозийных процессов.

Фото ремонта рулевой рейки своими руками

Также рекомендуем просмотреть:

• Замена масла в двигателе своими руками
• Регулятор оборотов своими руками
• Ремонт двигателя своими руками
• Бампер своими руками
• Покраска авто своими руками
• Полировка автомобиля своими руками
• Полировка фар своими руками
• Замена порогов своими руками
• Регулировка карбюратора своими руками
• Как заменить свечи
• Багажник своими руками
• Замена лобового стекла своими руками
• Замена подшипников своими руками
• Химчистка салона своими руками
• Ремонт кузова своими руками
• Камера заднего вида своими руками
• Промывка форсунок своими руками
• Прицеп своими руками
• Замена сцепления своими руками
• Ремонт стартера своими руками
• Ремонт АКПП своими руками
• Регулировка фар своими руками
• Минитрактор своими руками
• Шумоизоляция автомобиля своими руками
• Тюнинг ваза своими руками
• Ремонт генератора своими руками

Алгоритм проведения ремонта в классическом стиле

• начинать необходимо с постановки автомобиля на ручной тормоз, выключения мотора;
• в салоне машины, в области водительского сиденья под рулевой колонкой найти крепежный болт – фиксатор, соединяющий вращающий вал и непосредственно рулевое колесо. Отвинчивайте его с применением рожкового ключа на «14». На некоторых моделях размер ключа может быть отличным. Изымаем болт. На этом работы в салоне окончены. Переходите в моторный отсек;
• из-под днища автомобиля отсоедините рулевые тяги. Для этого нужно отдать соединения тяг и зубчатой рейки механизма. Также используйте ключи. Сами тяги можно не демонтировать, если они не являются источником поломки. Отведите в сторону для удобства;
• накидными ключами на «16 – 17» отдайте крепежное соединение корпусной части с кузовом автомобиля. Всего 4 – 6 болтов, в зависимости от модификации.

Важно: на данном этапе необходимо дифференцированно подойти к дальнейшему алгоритму. Если рулевая колонка механическая, то продолжайте изымать ее через низ моторного отсека

Когда речь идет о:

• ГУРе, то отвинчивайте два перепускных патрубка, по которым поступает подача – обратка смазывающего вещества в систему. Будьте осторожны, так как остатки масла протекут на пол, подстелите ветошь или подставьте емкость;
• ЭУРе, то необходимо снять разъем контактной платы с блока управления. Еще имеется вторая клемма на датчике момента вращения, но она не препятствует доступу. Необходимо смотреть по ситуации в каждой модели.

После того, как все фиксирующие элементы отданы, приступайте к изъятию механизма из-под автомобиля. Для удобства проведения работ зажмите рейку в стационарные тиски. Фиксация корпуса позволит тщательно проводить ремонт и демонтаж. Если же не имеете в наличии зажима, тогда достаточно будет ровной рабочей поверхности.

Далее приступайте к полному поочередному разбору рейки. Начинайте с:

1. Отдачи фиксирующих шайб.
2. Снятия пыльника.
3. Верхнего подшипника.
4. Направляющей втулки.

Для модификаций типа ГУР и ЭУР, понадобится демонтаж перепускных труб, блока управления, полного вала электромотора, электрического двигателя, шариковой гайки.

После этого переходите к разбору внутренней начинки рулевой рейки:

1. Демонтаж пробки золотника.
2. Гайки золотника.
3. Втулки штока.
4. Поршня.
5. Стопорного кольца.
6. Штока рейки.

В зависимости от модели и строения рулевого управления, вышеперечисленные компоненты будут меняться. Перечислить все невозможно по причине множественного разнообразия, да это и не рационально.

Как выполняется регулировка

Подтяжка рулевой рейки предполагает взаимодействие с той частью механизма, через которую усилие передается от рулевого вала на рейку. В целом, усилие после поворота руля передается при помощи  косозубой или прямозубой шестерни, входящей в зацепление с зубчатой рейкой.

Шестерня установлена на подшипнике. При этом прижим шестерни к зубчатой части  должен быть плотным (без зазоров).  По этой причине дополнительно устанавливаются прижимные пружины.

1. Если в паре рейка-шестерня регулировки нарушены, может потребоваться больше усилий от водителя, чтобы повернуть руль. В этом случае нужно ослабить прижим шестерни к зубчатой части, заменить смазку и т.д.
2. Если же рейка разболтана, возникло ослабление крепления картера рейки, кронштейна крепления рычага картера и рулевой сошки, убрать стук и люфт можно подтяжкой.

При этом нужно помнить, что стук и люфт также может возникать по причине износа рейки или шестерни, рулевых тяг и других элементов, участвующих в зацеплении передающей пары.  Если имеются неисправности, решить вопрос регулировкой не получится. В таком случае необходим ремонт или замена рулевой рейки.

Более того, даже если подтянуть рулевую рейку правильно, это временное решение. Через несколько десятков тысяч километров пробега водитель снова столкнется с люфтом и стуком в рейке. При этом вторичная подтяжка регулировочной гайки не рекомендуется. Необходимо выполнять полный ремонт рулевого механизма или замену рейки.

Когда рейку нужно менять

После того, как рейка снята с автомобиля потребуется проделать некоторые действия, чтобы понять, что именно делать. В некоторых случаях будет достаточно того, что идет в ремонтном комплекте для рейки. Однако иногда не все так просто и замены обыкновенных мелких деталей не достаточно.

Понять, что пришло время менять всю рейку довольно-таки просто. Для начала протрите деталь от масла по-тщательнее

Далее обратите внимание на состояние каждой мелочи и в особенности на целостность металла

Если имеются сколы, трещины или разломы в каких-то местах детали, то немедленно меняйте ее. Поездки с такими повреждениями могут привести к авариям.

В некоторых случаях вам сможет помочь автомастерская. Там поврежденные детали подвергают реставрации и это может сэкономить средства на замену рейки.

• Пеногенератор своими руками: схемы и инструкции как сделать самодельный пеногенератор (95 фото и видео)

• Автомобильное зарядное устройство своими руками — пошаговое описание как сделать зарядку для АКБ (85 фото + видео)

• Полировка стекла автомобиля своими руками — самостоятельная полировка лобового стекла от А до Я (140 фото и видео)

Но помните, что просто не обратить внимание на проблему — может привести к потере управления автомобилем

После ремонта – ставим точки над «і»

После проведения всех работ по замене сальника рулевой рейки, а также ремонту всего механизма нужно сделать развал-схождение. Следует убедиться, не сбился ли он, потому как рулевую рейку вы снимали вместе с рулевыми тягами. Также при необходимости нужно выставить руль, если он имеет сдвиги вправо или влево. Для этого снимите крышку с кнопки сигнала, открутите стопорную гайку и отрегулируйте руль на шлицах.

Чтобы в дальнейшем рулевой механизм служил вам дольше, нужно вовремя заменять необходимые комплектующие, делать развал и балансировку колес, избегать участков дороги с большими ямами, поддерживать необходимое давление в шинах автомобиля, своевременно менять жидкость для рулевого механизма, при необходимости доливать её. Все эти советы помогут вам в дальнейшем наслаждаться приятным управлением своего авто.

Как понять, что пора ремонтировать

Конечно, решение о том, чтобы проверить работоспособность рулевых оставляющих приходит не само собой. Появляются признаки, которые указывают на неотложную необходимость проведения таких действий.

Вот, что должно обратить ваше внимание на эту деталь:

• Рейка начинает постукивать, руль в руках бьется при движении.
• Повороты совершать труднее, при каждом передвижении руля нужно делать усилие.
• Ощущается, что в области рулевой рейки есть зазор, так как она начинает люфтить.
• Из гидроусилителя сочится жидкость.
• Как только включается гидроусилитель, от него исходят странные звуки.

Неточности будут при этом процессе минимальны и можно не искать инструкции, адаптированной конкретно под вашу машину.

В процессе ремонта рулевой рейки своими руками потребуется иметь под рукой набор инструментов и запасные части для замены. Это должны быть сальники, смазка, восьмигранный ключ, втулки, прибор для замены стопорного колеса и многое другое.

Профессиональные водители знают, какие детали пригодятся. Тут вам поможет сориентироваться видео ремонта рулевой рейки своими руками.
