Снятие, ремонт коробки передач (кпп) ваз 2110

Часто возникающие неисправности

Владельцы могут слышать посторонние шумы, когда рычаг переходит к нейтральному положению. Самостоятельный ремонт КПП в этом случае может потребовать замены смазочного материала — масло отсутствует, либо не сохраняет должный уровень качества.

Обслуживание коробки передач можно продолжить, если шум не исчез и после данного этапа. Тогда причина неисправности может быть в том, что сместились валы, появились дефекты на зубьях у шестерён или износился подшипник первичного вала.

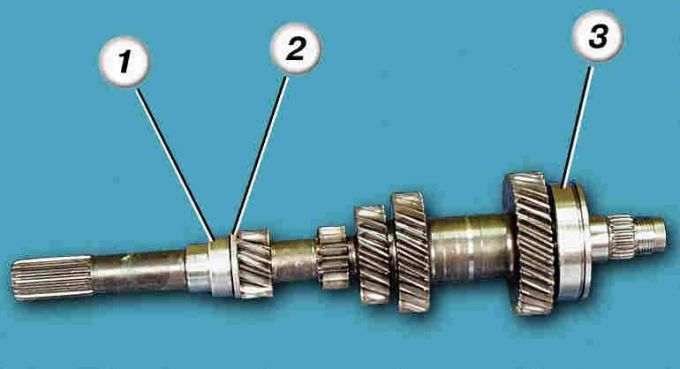

Первичнай вал КПП ВАЗ 2110 и подшипник на нём.

Как ремонтировать коробку передач? Очень просто, иногда хватает замены испорченных деталей

Важно помнить, например, размеры сальников

Люфт рычага коробки передач — тоже проблема, но не такая серьёзная. Иногда узел работает с проблемами, потому что повредился рычаг штока, либо ослабли крепления на соединениях с болтами. Ход ремонта остаётся одинаковым почти во всех случаях.

Самостоятельное выключение передач. Справочник по ремонту КПП содержит описание и такой ситуации. Ремонт 1 скорости тут явно не поможет. Такая ситуация появляется, когда мотор слишком сильно колеблется во время работы, деформируются вилки, изнашиваются штоки, ослабляется гайка на втором вале, повреждаются или изнашиваются зубья у шестерён. Ремонт подушки коробки тогда необходим.

Когда включаются передачи, появляется посторонний звук. Дело не в том, что заклинило рычаг КПП, а в том, что сломался механизм, где происходит сцепление. Эту неисправность можно узнать и по другим признакам: увеличился шум на пониженных или повышенных скоростях, при движении машины из коробки передач утекает масло. Здесь не требуется капитальный ремонт КПП 2110, достаточно убрать повреждённые детали, заменив их новыми.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.

26. Вынимаем дифференциал в сборе.

27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Как заменить шестерни и синхронизаторы своими руками

Ремонт и замена синхронизаторов КПП ВАЗ 2110 проходит следующим образом:

Прежде чем приступить к разборке, необходимо предварительно снять синхронизатор с вторичного вала.
Очень важно в самом начале отметить местоположение муфты (3) относительно ступицы (1) при помощи маркера или мела

Затем аккуратно снять муфту со ступицы
Снимайте предельно осторожно, чтобы под воздействием пружин не разлетелись в стороны сухари (2) вместе с шариками
Все извлечённые детали тщательно промойте в керосине и разложите на чистой и не замусоренной поверхности.
Проведите внимательный и скрупулезный визуальный осмотр всех деталей: шлицов, ступицы, муфты (акцентируя свое внимание на торцах её зубьев) на наличие сколов и забоин. Кроме того так же внимательно осмотрите каждый сухарь, шарик и каждую пружину — их физическое состояние должно быть идеальным и на них не должно быть никаких видимых следов повреждений и грубых следов выработки, пружины не должны быть вытянутыми или слишком сжатыми
Не лишним будет проверить зазор между торцами кольца и венцом шестерни

При обнаружении дефектов на каких-либо деталях, замените их на новые, если же дефектов на столько много, что проще заменить синхронизатор целиком, то лучше всего сделать это.
После проделанных ремонтно-восстановительных мероприятий, перед заменой дефектных деталей, смажьте их моторным маслом. Установите муфту обратно на ступицу, ориентируясь по ранее установленной метке.
Если метки совпадут, то само собой получится, что проточки (их там три) на муфте совпадут с пазами ступицы.
Затем необходимо пружину фиксатора смазать литолом 24 и вставить её в отверстие паза ступицы.
В отверстие предварительно смазанного литолом сухаря положите шарик.
В паз ступицы вставьте, при помощи отвертки, сухарь с шариком, предварительно сжав пружину, при этом проточки (a) на сухаре должны оказаться снаружи, а сферическая (b) поверхность повёрнута к муфте.
При установке сухаря, постарайтесь, чтобы вставленный в него шарик попал в проточки на шлицах муфты, для этого протолкните его глубже.
При помощи отвертки направьте пружину в отверстие сухаря. Остальные фиксаторы должны быть установлены так же.

Регулировка КПП ВАЗ 2110 и ремонтные работы

Регулировка коробки требуется не только при ее самопроизвольном отключении на ходу. Такие действия помогают, когда дребезжит рычаг КПП ВАЗ 2110, при затрудненном включении первой или второй передачи, что случается не так редко. Регулировка полезна при отсутствии уверенной фиксации какой-либо передачи в момент ее включения. В любом случае следует использовать шанс устранить дефект, не прибегая к глубокому ремонту, предусматривающему снятие КПП и ее разборку. А после выполнения любых работ, предусматривающих снятие коробки передач ВАЗ 2110, ее регулировка просто необходима.

Порядок выполнения процедуры регулировки:

1. Обеспечьте доступ к автомобилю снизу. Для этого понадобится яма, эстакада или подъемник.
2. Под днищем автомобиля ослабьте гайку, стягивающую хомут крепления тяги коробки (кулисы). Не откручивайте ее совсем, отпустите гайку на 1-2 оборота для обеспечения свободного перемещения хомута.
3. Шлицевой отверткой расширьте щель в хомуте и раздвиньте пазы тяги для облегчения ее перемещения в сторону штока.
4. Займите место за рулем и включите передачу заднего хода. Рычаг необходимо выставить в крайнее левое положение для включения задней передачи.
5. Предложите помощнику удерживать рычаг в выставленном положении.
6. Под днищем машины туго затяните хомут в выставленном положении.
7. Для проверки работы КПП проведите пробную поездку. Если нужно, повторите регулировку.
8. На этом регулировка кулисы коробки автомобиля закончена. Теперь переключение скоростей происходит четко, также должен уйти дребезг рычага.

Технологическая карта, в которой описана разборка КПП ВАЗ 2110, содержит более 120 укрупненных позиций (примерно столько же включает и сборка КПП ВАЗ 2110). Многие из этих позиций требуют использование специализированного инструмента (от медного молотка до трехлапого съемника ведомой шестерни первой передачи). А некоторые детали (шарнир штока механизма выбора передач) при сборке на заводе закреплены на резьбе специальным клеем ТБ-1324 и разборке не подлежат.

Не стоит переоценивать свои силы. Если неопытный автолюбитель решит провести ремонт коробки передач ВАЗ 2110 в обычном гараже, не оборудованном специальными приспособлениями и инструментом, разборка коробки передач приведет к тому, что часть важных деталей может затеряться. А тогда коробку обратно собрать будет уже нереально, придется просить помощи у профессионалов.

Лучше сразу обращаться в автосервис, специалисты которого умеют все, включая тюнинг КПП ВАЗ 2110.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2110

Производитель «ДЕСЯТКИ» («Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

1. После первых 2 тысяч километров пробега на новом автомобиле.
2. После 60 тысяч километров пробега.
3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

Коробка передач ВАЗ 2110 в разобранном виде

Неисправности коробки передач ВАЗ 2110

К основным и самым распространенным неисправностям коробки передач ВАЗ 2110 можно отнести:

1. Хруст и скрежет во время движения
2. Не включается или выбивает передачу при езде

Давайте поговорим более подробнее об этих неисправностях и способах их устранения

Не включается передача

Не, включается передача! Наверное, это самая распространенная проблема «ВАЗовской десятки». Причина может быть очень много:

• Износ сцепления (диск, корзина),
• Износ синхронизатора КПП, узнать это можно, разобрав узлы с проведением дефектовки.
• Неисправности муфты

В любом из перечисленных случаев вам наверняка потребуется переборка коробки переключения передач, для выявления точной причины и последующего ремонта.

Выбивает передачу при езде

Ремонт обычно сводится к регулировке валов, настройке хомута кулисы, реже встречается необходимость заменить синхронизаторы, и уж в совсем единичных случаях требуется замена маховика.

Процесс ремонта коробки передач ВАЗ 2110

Если проблему не решить сразу после ее возникновения, через пары тысяч километров пробега (а порой хватает и нескольких сотен км) коробка может прийти в негодность и не подлежать ремонту, а только лишь полной замене.

Хруст и скрежет в коробке во время движения

Причин возникновения хруста при работе коробки передач ВАЗ 2110 масса. Устранение некоторых из них не требует большого вмешательства в механизм, другие же вызывают необходимость проведения ремонта коробки, близкого к капитальному. Чаще всего хрустит коробка при переключении передач по следующим причинам:

1. Неисправная работа синхронизатора. Проблема может крыться как в выходе элемента из строя, так и в недостаточном количестве смазки в детали. Если синхронизатор «посыпался» из-за старости, смазочные компоненты с образовавшимся «мусором» рискуют нанести серьезный вред всему агрегату, поэтому исправить ситуацию нужно как можно скорее;
2. Выход из строя «корзины». Такой компонент как «корзина» состоит из «лепестков», которые начинают выпадать по причине большого пробега механизмов. Если «лепестки» выпали, водитель не может дожать скорость, и будут появляются посторонние звуки при включении одной или нескольких передач. В такой ситуации потребуется замена «корзины» и диагностика состояния синхронизаторов;
3. Проблемы с тросом сцепления. Довольно распространенная неисправность для автомобилей отечественного производства. Если порвался трос сцепления, его потребуется заменить, иначе автомобиль просто не поедет;
4. Неисправность вала коробки передач. Если вал заклинил, когда вы были на стоянке, автомобиль не двинется с места, главное, чтобы он не заклинил в движении, тогда последствия могут быть плачевными, как для автомобиля, так и для находящихся в нем пассажиров. К неисправности вала приводит работа при повышенных температурах, которая негативно сказывается на материалах узла.

Выше приведены только самые распространенные причины выхода КПП ВАЗ 2110 из строя. При этом не стоит забывать и о возможном заводском браке.

Процесс сборки коробки передач ВАЗ 2110

Снятие, установка КПП ВАЗ 2110, 2111, 2112

Снятие и установка коробки передач, замена сцепления ВАЗ .

0:107

Рекомендация Снимайте коробку передач с помощником.

0:210

ПОРЯДОК ВЫПОЛНЕНИЯ

0:249

Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер

0:404 1:909

Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

1:1052 2:1557

Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

2:1923 3:2428

Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

3:158 4:663

Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

4:807 5:1312

Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

5:1566 6:2071

Снимите приводы колес . Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

6:514 7:1019

Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака

7:1234 8:1739

Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя)

Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки

8:2216 9:504

При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

9:651 10:1156

Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

10:1298 11:1803

Отверните болт левого нижнего крепления коробки передач к двигателю. Вывесите двигатель с помощью тали или доски.

11:2016 12:504

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

12:645 13:1150

Отверните две гайки крепления задней опоры силового агрегата к кузову.

13:1284 14:1789

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

14:2061 15:504

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

15:785 16:1290

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. После установки залейте масло, отрегулируйте привод выключения сцепления и рычаг переключения передач .

16:2127
