Схема подключения генератора ваз 2106

Содержание:

Генератор ВАЗ 2106: назначение и функции
- Устройство генератора Г-221
Проведение диагностики регулятора напряжения
Замена реле контрольной лампы зарядки АКБ
Отличие схем подключения генераторов.
Подключение блока
Для чего нужен регулятор напряжения
Устройство электрического реле
Выносной регулятор
Как заменить реле зарядки?

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Ротор — главный вращающийся элемент генератора

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Один из элементов генератора

Проведение диагностики регулятора напряжения

Схема подключения генератора ваз-2107. устройство генератора

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

И так продолжается эпопея с бортовой сетью в прошлом году я поменял родной генератор на генератор 372.3701 55А от ВАЗ 2108(покупал б/у, www.drive2.ru/l/1322019/), родной давал впринципе нормальное напряжения но когда ночью ехал свет мерцал на ХХ напряжение падало и все тускнело, после замены на новый генератор все стало нормально но напряжение было низковато, до 14 не доходило без нагрузки но при этом АКБ заряжался и проблем не возникало, но хочется совершенства!

Приобрел я Трехуровневый регулятор напряжения производства Энергомаш (67.3702-01), прочитал о нем много хороших отзывов, в борьбе с низким напряжением, вот собственно и он:

немного теории о нем:Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе. более подробно тут______________________________________________________

ну и перейдем к установке, для начала я замерял напряжение со старым регуляторомпод нагрузкой и без нагрузки, на ХХ, как видим «не ахти»

далее снял генератор, хотел открутить на месте старый регулятор но болтики прикипели пришлось снимать, выкрутил старый регулятор с щетками и вкрутил щетки от нового

Казалось бы дело готово НО пи включении зажигания сразу затарахтело Реле которое шло на лампу зарядки (ведь система построена для 2108), почитав форумы нашел решение проблемы в 2х вариантах:

1. Сдёргиваем 2 провода (сдвоенный оранжевый и жёлтый) с реле зарядки и подключаем их к лампочке(12в 3-4W), эта лампочка так же будет выполнять роль контрольной лампы заряда аккума. — НО при таком раскладе у меня на панели не будет работать индикатор а он окажется только под капотом, да и зачем мне индикатор под капотом)2. Второй вариант мне понравился больше! — Снимаем с Реле Желтый и Черный провод соедияем их вместе(я переобжал один провод с мамы на папу), и изолируем, далее снял Реле и убрал, заизолировал оранжевый провод и уложил их к жгуту проводов чтоб не болтались, тоесть соединил Черный и желтый а оранжевый спрятал(ничего необрезал так как вруг придется ставить родной)

П.С. покупал давно его но никак не доходило поставить, цена была около 90 грн, на данный момент цена регулятора около 140 грн.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Замена реле контрольной лампы зарядки АКБ

Схема подключения генератора к сети загородного дома (видео)

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Отличие схем подключения генераторов.

Реле генератора ваз 2106: как проверить реле зарядки

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Подключение блока

Перед выбраковкой устройства следует убедиться в исправности других деталей. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимался, то следует убедиться в правильности соединения проводов.

Замена регулятора напряжения выполняется в гаражных условиях. Даже неопытный водитель сможет сделать это. Потребуется инструмент, умелые руки и немного знаний.

Открываем капот, чтобы найти выносное реле. В «Жигулях» коробка крепится ушками к левому крылу. Объект находим возле бачка с тормозной жидкостью. Некоторые реле вмонтированы в корпус генератора. В народе их называют интегралом.

Не спешите откидать проводку от клемм. Бывалые автолюбители советуют предварительно обозначить провода маркером. До регулятора напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они крепятся к клеммам с цифрами 67 и 15. Не перепутайте провода. Серый цвет соответствует номеру 67, а оранжевый 15.

В конце проводят повторную проверку. Диагностика и замена регулятора напряжения не потребует больших усилий. Необязательно обращаться на станцию технического обслуживания. Избавьте себя от материальных затрат и ремонтируйте автомобиль сами.

Для чего нужен регулятор напряжения

Основная функция реле зарядки аккумулятора на ВАЗ-2106 – это предотвратить появление скачков напряжения на выходе генераторной установки. Но вот стабилизировать большой ток оказывается не так уж и просто – для этого нужно применять очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер сделать это проблематично. Но выход есть – можно стабилизировать напряжение, поступающее на роторную обмотку возбуждения.

Если обратиться к школьному курсу физики, то можно узнать, что значение напряжения на выходе генератора полностью зависит от двух параметров – скорости движения и величины магнитного поля. Другими словами, необходимо, чтобы скорость вращения ротора или величина магнитного поля были постоянны. Только в этом случае на выходе генератора напряжение не будет изменяться. Но невозможно без применения специальных средств поддерживать обороты ротора на одном уровне, остается одно – стабилизировать напряжение питания обмотки возбуждения.

Устройство электрического реле

Автомобильное реле зарядки, фото которой можно найти на нашем интернет-портале, в своем составе содержит следующие элементы:

Электромагнитное устройство – состоит из катушки с металлическим сердечником, проявляющим магнитные свойства, и провода определенного сечения, играющего роль обмотки.
Якорный элемент – представляет собой изделие из особенной пластинки, которая направляет контакты на нужное действие, в зависимости от импульса, полученного с катушки электромагнитного типа.
Позиционный переключатель – совмещает в себе функции переключения, размыкания и , замыкания контактов.

При подаче напряжения через электромагнитную обмотку катушки создается электрическое поле, которое притягивает якорный элемент к сердечнику, и толкатель под действием тока катушки перемешает якорный элемент, тем самым осуществляя переключение контактов реле зарядки «шестерки», цена которого достаточно приемлема для российских автолюбителей. Корректное подключение реле зарядки можно посмотреть на изображении ниже

Существуют 2 основных вида реле регуляторов зарядки, использующихся на «шестерках». К ним относятся:

Автомобильное реле-регулятор зарядки ВАЗ 2106 неконтактного типа, имеющий номенклатурный номер 121.3702. Это относительно новое электронное устройство, применяемое для комплектации энергооборудования «шестерки». Основным преимуществом этого устройства является его полная авторегуляция.
Изделие под индексом РР-380 с теми же функциями, устанавливается на «шестерку» с начала ее выхода с конвейера. Выпуск детали в настоящее время прекращен.

Эти реле зарядки взаимозаменяемы, и, что весьма удобно, без последующих доработок и регулировок схемы зарядки ВАЗ 2106, которая представлена ниже

Принципиальная схема зарядки ВАЗ 2106 в своем составе имеет реле лампы зарядки (РС-702), которое служит для получения сигналов от лампы-индикатора на приборном щитке, которая показывает, поступает ли ток заряда на обмотки генераторного устройства и свидетельствует о его функциональности. Такое реле лампы зарядки размещается на правом подкрылке в моторном отсеке.

Для проверки функционала реле-регулятора зарядки ВАЗ 2106 требуется включить зажигание, завести мотор и добиться необходимого количества оборотов (2500-3000 об./мин) силовой установки. Далее следует выключить все автомобильные электропотребители (кроме зажигания), и произвести замеры разности потенциалов на выходных контактах изделия. Напряжение на концах должно составлять 14,2 Вольт.

Если при корректном подключении реле зарядки наблюдается проблема с его функциональностью, то следует провести ремонт данного прибора. Для этого надо обладать определенными навыками в электротехнике и умением пользоваться ампервольтметром и иными приборами измерения и, возможно, паяльником. В противном случае, необходимо провести замену данного элемента системы электрооборудования автомобиля, приобрести который можно в специализированном магазине автомобильных запасных частей и деталей. У такого реле зарядки цена относительно небольшая, по крайней мере, вполне сопоставимая с другими компонентами системы энергоснабжения транспортного средства.

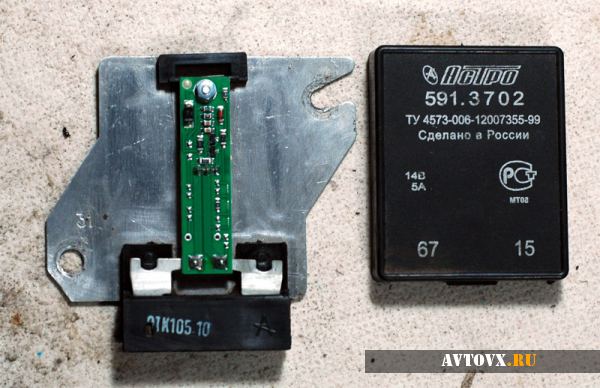

Выносной регулятор

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Нередко случается у водителей такое

Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

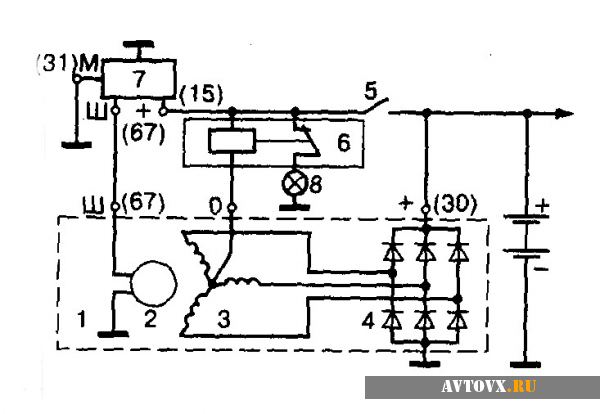

Вот как выглядит схема подключения

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ

Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

Модернизация подразумевает демонтаж и разбор генерирующего устройства.

Как заменить реле зарядки?

Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
Затем вытаскиваем вместе со щётками:
Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём ( ), на другую клемму подсоединяем (-), «массу»

Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.
