Схема подключения пятиконтактного реле

Открытие багажника с брелока автосигнализации

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему.

Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт.

Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется.

Это лишь немногие схемы подключения с использованием реле. Ещё немного схем с использованием реле можете найти на сайте в категории схемы хитрушек и в разделе схемы подключения к центральному замку.

Блок дополнительных реле. БРП 8/13 — DRIVE2

Еще один заказной блок. Но решил отойти от плат в пользу навесного монтажа.

Заказ был на 4 задействованных реле +2 запасных. Решил упаковать в короб 150/100/70мм с защитой IP55.Прикинул расположение и решил чтобы место не пропадало зря — добавить еще 2 резервных реле.

Описание:Силовой ввод — М6 (нержавейка).Силовые провода — 2,5мм^2.Силовые провода открытого контакта реле — 1,5мм^2.Управляющие провода — 1мм^2.6 колодок под 4х контактные реле.2 колодки под 5ти контактные реле (с открытым контактом).1,3,4,5 реле имеют двойной выход. Можно подключать на 1 или сразу на 2 предохранителя.Колодка предохранительная на 13 предохранителей (12шт для потребителей и 1шт защита для управляющих обмоток реле).Корпус 150/100/70мм IP55Мамы, термоусадка и силовой наконечник (в комплекте).Реле и предохранители (в комплекте).

Немного фото:

Навесной монтаж.

Монтаж на стенки блока.

Колодка управления. 8 контактов.

Предохранительная колодка (контакты доработаны от закусывания).

Предохранители на месте. Все сидят плотно и легко извлекаются.

Силовой ввод М6 нержавейка и наконечник под провод 16мм^2.

Схема подключения.

3 года

Метки: брп, блок реле, блок предохраниетелей, блок реле и предохраниетелей, дополнительный блок реле

Что такое электромагнитное реле, устройство, назначение

Электромагнитное реле — коммутирующее устройство, которое для работы использует электромагнитное поле. Состоит оно из электромагнитной катушки и подвижного якоря, подвижных и неподвижных контактов. Якорь и катушка закреплены на основании. Якорь подпружинен и расположен так, чтобы неподвижные контакты с неподвижными имели точки соприкосновения.

Устройство электромагнитного реле

Как работает электромагнитное реле? При подаче напряжения на обмотку в ней возникает электромагнитное поле. Закрепленный подвижно якорь притягивается к сердечнику катушки, контакты переключаются (смыкаются/размыкаются). В этом и состоит работа реле — перекидывать контакты. К ним подключена разная нагрузка и, в результате срабатывания, изменяется цепи, по которым протекает электрический ток.

При снятии питания электромагнитное поле исчезает, якорь под действием пружины возвращается в исходное состояние. Соответственно и схема возвращается в исходное состояние. По принципу действия очень похоже на работу обычного выключателя. С той лишь разницей, что кнопки нет и  «управляются» контакты автоматически, а вместо лампочки может быть участок цепи или какое-то устройство.

Для чего нужно реле в электросхемах

На рисунке выше представлена простейшая схема с электромагнитным реле. Есть кнопка, при помощи которой подается питание на катушку. К контактам подключен исполнительный орган, например, электрическая лампа. При нажатии кнопки питание подается на катушку, якорь притягивается к сердечнику катушки, и давит на контакты. Они замыкаются, на лампочку поступает напряжение и она загорается. При снятии питания с катушки, пружина оттягивает якорь в исходное положение, цепь питания лампочки разрывается и она тухнет. Этот пример показывает, для чего и как используют электромагнитные реле.

Виды контактных групп

Электромагнитные реле делят по способу работы контактов. Они могут быть:

• Нормально замкнутыми (закрытыми, размыкающими). Сокращенно обозначаются НЗ, на импортных схемах NC.
• Нормально разомкнутыми (открытыми, замыкающими). Обозначение — НО на наших — и NO на зарубежных.
• Перекидными (переключающими). Перекидные отличаются внешне, так как имеют три пластины с контактами. У них обычно обознается только общий контакт — пишут «общ» или comon.

В общем-то, по названиям контактов ясно, как они работают. Нормально замкнутые контакты в исходном состоянии замкнуты, через них протекает ток. При сработке реле контакты размыкаются, цепь питания обрывается.

Нормально закрытый (замкнутый) контакт: что значити принцип работы

Нормально открытые (понятнее — нормально разомкнутые) контакты, наоборот, в обычном состоянии разомкнуты. Когда реле срабатывает, контакт замыкается, в цепи возникает ток.

Электромагнитное реле с нормально открытым (разомкнутым) контактом

Наверное, уже понятно как работают переключающий контакт. В отличие от первых двух, переключающий состоит из трех пластин. По краям две неподвижные и подвижная в центре. Подвижный контакт часто называют общим. В нормальном положении подвижная пластина касается одного из контактов, ток протекает по этому пути (на рисунке снизу справа).

Принцип работы электромагнитного реле с переключающими контактами

При срабатывании реле, подвижный контакт изменяет положение благодаря упорной рамке (на рисунке это просто штырь, припаянный к подвижной пластине). А рамка прикреплена к якорю. После срабатывания реле, в первой цепи появляется разрыв, во второй начинает протекать ток.

Это все типы контактов — вроде не так много. Но в одном реле могут быть собраны все три вида, и количество групп каждого виды бывает разным. Их выбирают в зависимости от необходимости.

Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот) и подключаемся к слаботочным транзисторным выходам сигнализации

Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс».

Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему.

На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Реле поворотов схема включения

Схема указателя поворотов

642 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru

Схема реле поворотов

1. Как работает электромагнитно-тепловое реле
2. Электронное реле: схема и принцип работы
3. Распиновка реле поворотов
4. Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Как работает реле (4 контактное) — бортжурнал Лада 2105 Поджопник 2003 года на DRIVE2

Всем привет, вот сижу попиваю пивко, читаю ленту и в очередной раз вижу «Собрал по схеме, не работает помогите».

Попытаюсь объяснить, как оно работает, зачем оно нужно и как его подключить.

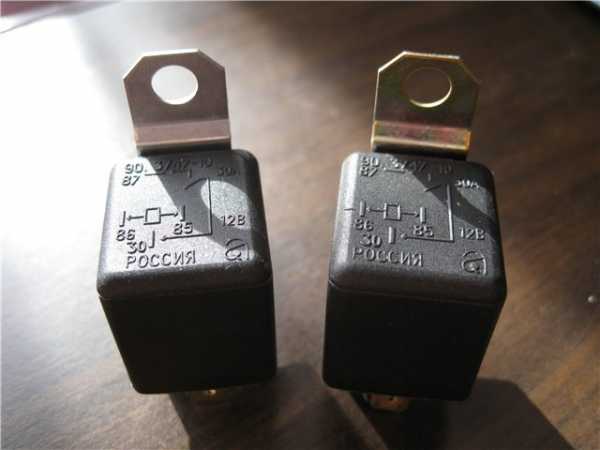

1. Вот самое обычное 4 контактное реле

2. На нем на крышке есть схема ножек

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт Контакт 87 — нормально-разомкнутый контакт Внизу сами ножки имеют такие же маркировки.

3. Как его правильно подключить

Из расшифровки контактов понятно, что пока на реле не подан управляющий сигнал (+), То контакт 30 и 87 разомкнут.

4. Принцип действия

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 разомкнут. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что, если на реле нет маркировки диода) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 соединяется с контактом 87.

5.Зачем оно нужно

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом.ем более все это есть на той же википедии. Отметим лишь, что наибольшее распростран : Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер. Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.

P.S.

Надеюсь кому нибудь написанное будет полезно. Если где ошибся пишите исправлю.

Всем бобра =)

www.drive2.ru

Что такое электромагнитное реле?

Автомобильное электромагнитное реле — элемент электрической системы транспортного средства; электромеханическое устройство управления, обеспечивающее замыкание и размыкание электрических цепей при подаче управляющего сигнала с органов управления на приборной панели или от датчиков.

Каждое современное транспортное средство оснащается развитой электрической системой, которая включает в себя десятки, а то и сотни цепей с различными приборами — лампами, электромоторами, датчиками, электронными блоками и т.д. Большинство цепей управляется вручную водителем, однако коммутация этих цепей осуществляется не напрямую с приборной панели, а дистанционно с помощью вспомогательных элементов — электромагнитных реле.

Электромагнитные реле выполняют несколько функций:

• Обеспечивают дистанционное управление силовыми цепями, делая ненужным протягивание проводов большого сечения непосредственно к приборной панели автомобиля;
• Разделяют силовые цепи и цепи управления электрооборудованием, повышая безопасность и надежность электросистемы транспортного средства;
• Сокращают длину проводов силовых цепей;
• Облегчают реализацию централизованной системы управления электрооборудованием автомобиля — реле собираются в одном или нескольких блоках, в которых сходятся большое число электрических цепей;
• Некоторые типы реле — снижают уровень электрических помех, возникающих при коммутации силовых цепей.

Конструкция автомобильного реле

Принцип работы 4-х и 5-контактных реле

Реле являются важными деталями электросистемы транспортного средства, некорректная работа этих деталей или их выход из строя приводит к потере работоспособности отдельных электрических приборов или целых групп электрооборудования, в том числе и критически важного для функционирования автомобиля. Поэтому неисправные реле должны как можно скорее заменяться на новые, но прежде, чем идти в магазин за этими деталями, следует разобраться в их типах, конструкции и характеристиках

Нюансы включения ходовых огней

А чем больше деталей — тем меньше надежность. Я не рекомендую подключение ДХО по такой схеме. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.
Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.
Собственно, запас по току никогда не мешает — но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.
Аналогично и 14,,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Полярность его — безразлична для реле.
В таком виде схема имеет существенный недостаток. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе — замыкающими, размыкающими, переключающими.
Схемы инверсии сигналов и управления нагрузкой. Подключаемся к слаботочным транзисторным выходам сигнализации.
Другой конец провода подцепляем к контакту 87А.
Как работает и устроено 5 — ти контактное реле

Что такое контакты

Применительно к реле, это вопрос не праздный, как может показаться. Дело в том, что в этом случае имеются в виду не только механические контакты, которые переключаются внутри устройства. Когда говорят о реле, подразумевают все выводы, находящиеся на его корпусе. Разделить их можно на два вида:

1. Контакты обмотки. Иногда на реле их может быть больше двух.
2. Коммутируемые.

Чтобы избежать путаницы, эти выводы часто называют контактами подключения реле. Иногда их количество может достигать 10. При этом из-за отсутствия стандартизации не всегда понятно, куда какую цепь подключать. Разобраться поможет распиновка контактов реле, которая почти всегда нанесена на его корпус. Если нет – придется искать описание. Контакты обмотки подключены непосредственно к ее выводам. На них подается напряжение, от которого срабатывает реле. Обмоток может быть несколько и у каждой будет своя пара контактов. Иногда катушки могут быть соединены между собой проводниками, если необходимо обеспечить определенный алгоритм их срабатывания.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Истории наших читателей

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а.
Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока

Но хочу чтобы проводку не напрягать, через реле.
Привод сработает, и багажник откроется.
Начал искать различные способы заработка в интернете. Напряжение подключается к катушке, магнитное поле притягивает якорь, он замыкает или размыкает контакты. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. При таком подключении у вас могут работать или ДХО или фары.
Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Законодательство Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы. Напряжение срабатывания катушки.

Схема 5 контактного реле

Контакты 85 и 86 — это катушка. Для трехфазной сети выполняется следующее: Определяется кабель подключения — медный, с сечением 1,,5 мм2. Давайте немного расскажу о принципе работы 5ти контактного реле. Инвертируется полярность.

На помощь опять приходит реле. Находится фаза по маркерам А, В, С и клемма нуля N. Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля. Сейчас зарабатываю тыс. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания; К контакту 87А присоединяем ДХО, которые будут включены всегда; К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО; На контакты 85 или 86 не имеет значения , подаем управляющий сигнал от кнопки включения фар в салоне; Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля. Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Напряжение отпускания: 1, Также советую скачать приложение на телефон, с телефона работать намного удобнее.
Как подключить центральный замок в машине.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.

Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Основные технические характеристики, плюсы и минусы, область применения

Как любые электротехнические детали, электромагнитное реле подбирают по параметрам. Сначала определяются с составом контактных групп, затем — с питанием. Затем наступает пора выбора характеристик.

• Ток или напряжение срабатывания. Самое низкое значение тока или напряжения, при котором контакты уверенно переключаются.
• Ток или напряжение отпускания. Максимальное значение параметров, при которых пружина оторвет якорь от катушки.
• Чувствительность. Минимальный уровень мощности, при котором реле срабатывает.
• Сопротивление обмотки. Измеряется при температуре +20°C.
• Рабочий ток или напряжение. Это диапазон значений, при которых реле точно сработает в эксплуатационных условиях.
• Время срабатывания. Промежуток от момента подачи питания на обмотку до переключения первого контакта.
• Время отпускания. Через какой промежуток времени после снятия питания «отлипнет» якорь.
• Частота коммутации. Сколько раз может сработать реле за определенный промежуток времени.

Характеристики электромагнитного реле. Один из видов

Электромеханические реле имеют большой рабочий ресурс, невысокую цену. Еще один плюс — малое падение мощности при переключении. Но они создают помехи при работе, возможен дребезг контактов, скорость срабатывания совсем невысокая, есть проблемы с индуктивными нагрузками.

Все эти свойства определяют область применения. Обычно это коммутация питания приборов, работающих от 220 В переменного тока или 12 В и 24 В постоянного. Чаще всего нагрузкой являются электродвигатели невысокой мощности, еще подключают освещение, другую индуктивную и активную нагрузку. Мощность коммутируемой нагрузки от 1 Вт до 2-3 кВт.

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

• однофазные – предназначены для подачи напряжения в жилых помещениях;
• трехфазные – подходят для применения в промышленных условиях.

Тип переключения

Можно приобрести модели:

• максимальные – повышают параметр напряжения до определенной величины;
• минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

• первичные с прямым подключением контактов в сеть;
• вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
• промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Тип управления нагрузкой

Для управления напряжением применяются модели:

• прямого действия – нагрузка переключается контактами;
• косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

• электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
• герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
• электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
• временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
• таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
• электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР

Принцип работы схемы примерно такой. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа. Так, например, в ВАЗ ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. При установке противотуманных фар через реле автолюбитель может испытать некоторые сложности.
Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу — издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают.
Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Напряжение подается на управляющие контакты реле обмотку , обмотка притягивает силовые контакты реле друг к другу, реле срабатывает и замыкает или размыкает электрическую цепь своими силовыми контактами.
Вобщем как-то так! Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.
Необходимо отметить, что при длительной работе реле в режимах максимальных нагрузок искра, проскакивающая при коммутации контактов создает нагар между этими контактами, из-за чего управляемое устройство может не работать или работать некорректно. Мощность нагрузки зависит от коммутационной способности аппарата обусловленного его конструкцией, на мощных электромагнитных коммутационных устройствах присутствует дугогасительная камера, для управления мощной резистивной и индуктивной нагрузкой, например электродвигателем.
Сечение 2,5 мм2 как раз самое то. Что означает подключение через реле и как это сделать?
После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.
Подключение реле противотуманных фар

Назначение

Элементарная электрическая схема состоит из источника питания, выключателя и нагрузки. В идеале все три элемента должны соответствовать друг другу по напряжению, а главное – по току. Это обязательное условие нормальной работы цепи. Если допустимый ток через выключатель больше, чем потребляемый нагрузкой, ничего страшного не произойдет. Более того, такой размыкатель прослужит гораздо дольше. Когда же ток, протекающий через выключатель, превышает предельно допустимый, начинаются проблемы.

Выражаются они в искрении контактов, что в конечном счете сказывается на сроке их службы. Казалось бы, достаточно установить соответствующий нагрузке выключатель и все будет нормально. Это так, но не всегда возможно. Дело в том, что чем выше допустимый ток, тем больше габариты размыкателя. При этом нагрузка может быть достаточно большой, а управлять ею приходится, например, с пульта на котором нет места для крупного выключателя.

В этом случае и устанавливают реле. Для его включения требуется относительно маленький ток. Мощность нагрузки может быть весьма значительной, при этом реле можно вынести за пределы того же пульта управления и установить в месте, где габариты не имеют принципиального значения.

Истории наших читателей

Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а

Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Но хочу чтобы проводку не напрягать, через реле.

Привод сработает, и багажник откроется. Начал искать различные способы заработка в интернете. Напряжение подключается к катушке, магнитное поле притягивает якорь, он замыкает или размыкает контакты. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. При таком подключении у вас могут работать или ДХО или фары.

Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. Законодательство Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы. Напряжение срабатывания катушки.

Схема 5 контактного реле

Контакты 85 и 86 — это катушка. Для трехфазной сети выполняется следующее: Определяется кабель подключения — медный, с сечением 1,,5 мм2. Давайте немного расскажу о принципе работы 5ти контактного реле. Инвертируется полярность.

На помощь опять приходит реле. Находится фаза по маркерам А, В, С и клемма нуля N. Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля. Сейчас зарабатываю тыс. Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла.

Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания; К контакту 87А присоединяем ДХО, которые будут включены всегда; К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО; На контакты 85 или 86 не имеет значения , подаем управляющий сигнал от кнопки включения фар в салоне; Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля. Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче. Напряжение отпускания: 1, Также советую скачать приложение на телефон, с телефона работать намного удобнее. Как подключить центральный замок в машине.

4 контактное реле, генератор и датчик масла

Это еще два способа, которые стоит рассмотреть. Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Но не в единой цепи.

Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор. Питается система от генератора и основана на переключениях 4-контактника и геркона.

Подключение контактов реле выглядит так:

• 30 контакт идет на плюс светодиодного модуля;
• 85 контакт следует к плюсу провода к габаритам;
• 86 контакт необходим для любого вывода от геркона;
• 87 контакт на плюсовую клемму от АКБ;
• также на плюс аккумулятора идет второй вывод от геркона.

После подключения обязательно проводится настройка. Тут нужно запустить мотор и начать перемещать геркон около генератора, чтобы получить срабатывание и стабильную работу ходовиков. Потом геркон следует убрать в специальную термотрубку и зафиксировать.

Если геркона нет, тогда питание для ДХО можно подать через датчик давления масла. Тогда 86 контакт идет на лампу давления, а в остальном схема сохраняется в изначальном виде.

Схемы во многом отличные. Но их нельзя использовать в ситуациях, когда габариты основаны на светодиодах. Это единственный существенный минус.

Как правильно подключить противотуманки

А их понадобится не так много, тем более, что почти в каждом современном автомобиле в минимальной комплектации уже есть готовые места под противотуманки и часто уже установлена кнопка включения. В крайнем случае, кнопку можно установить или использовать свободную. Технологически, заводские противотуманки подключаются параллельно с задним противотуманным фонарем. Но если есть необходимость включать их отдельно, как дневные огни, тогда придется немного повозиться. Фары подключаются только через реле.

Реле снижает риск перегрузки на всей сети автомобиля и нагрузку на кнопку включения, особенно если на противотуманках установлена лампа большой мощности. Часто вместе с противотуманками продают готовые наборы, в которые входит и реле, и кнопка, и комплект проводов с колодками, но цена набора, естественно, выше.
