Регулировка сцепления ваз 21099

Регулировка сцепления Ваз 2109

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

1. С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
2. Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.
3. Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.
4. Отворачиваем контргайку. Она находится ближе к концу троса.
5. Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
6. Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
7. Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными

Несколько признаков того, что пора обратить внимание на привод сцепления:

• сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
• сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос.

Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества.

Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Ваз 2107 — регулировка сцепления

Замена сцепления своими руками (передний привод)

В отличие от ВАЗ-классики, на переднеприводных 2108-2115 сцепление менять несколько дольше, более трудоемкой получается работа по снятию КПП. Но при наличии опыта профессионалы выполняют операцию по снятию коробки передач быстро, к тому же есть способ, при котором не нужно полностью демонтировать КПП, достаточная только ее вывесить.

Замену своими руками без полного снятия коробки передач выполняем следующим образом:

• вывешиваем автомобиль на автоподъемнике, если работа выполняется на яме, подставляем под обе передней стороны днища кузова треноги;
• снимаем аккумуляторную клемму (минус);
• откручиваем колесные болты спереди, снимаем передние колеса;
• отворачиваем от коробки кронштейн крепления троса сцепления, отводим в сторону сам трос;
• демонтируем трос спидометра (если его не снять, при отодвигании КПП он может оказаться перетянутым, и от этого лопнуть);
• отворачиваем гайки шаровых опор с каждой стороны (с левой и правой опоры);
• откручиваем стартер, убираем его в сторону;
• отворачиваем гайки передних ступиц колес;
• откручиваем три крепления нижнего кожуха КПП, демонтируем кожух;
• если есть защита под двигатель, ее также необходимо снять;
• демонтируем левый брызговик;
• снимаем три болта левого «краба» (кронштейна), который крепится спереди слева, рядом с передним бампером;
• отворачиваем крепление левого рычага (в районе колеса);
• ослабляем другое крепление рычага (в районе коробки), отводим рычаги вниз, чтобы не мешали;
• снимаем левую подушку КПП;
• отворачиваем болты крепления штока переключения передач, отсоединяем шток;
• откручиваем заднюю подушку КПП;
• отворачиваем верхние два болта крепления КПП к двигателю, вкручиваем вместо них длинные болты головки блока;
• откручиваем все остальные крепления трансмисии – теперь коробка на верхних болтах «отъезжает» от движка;
• скручиваем шесть болтов крепления корзины; устанавливаем на место новые детали, наживляя все болтики, придвигаем коробку к двигателю, затягиваем болты до конца через отверстие в стартере (прокручивая коленвал). Центровочный валик при таком методе здесь не поместится, поэтому крепить сцепление получается только таким способом;
• ставим на места все снятые детали.

При таком методе нет необходимости сливать масло из коробки передач, так как приводы колес (ШРУСы) из картера КПП не вынимаются. Между двигателем и КПП расстояние не слишком большое, но места хватает, чтобы наживить болтики корзины.

Зачем нужна регулировка сцепления

Если своевременно не производить регулировку хода педали, это может в итоге спровоцировать серьёзные поломки. В лучшем случае потребуется дорогостоящий ремонт, а в худшем придётся выполнить замену основного узла. Увеличенный ход педали сопровождается частичным включением системы. При этом диск остаётся в соприкосновении с поверхностью маховика двигателя. Недостаточный ход не обеспечивает полное включение в работу ведомого диска. Поэтому возникает так называемая пробуксовка. Иными словами, происходит потеря определённой части крутящего момента.

Диагностика работы системы сцепления

Для выполнения самостоятельной диагностики понадобиться линейка. Основными признаками необходимости регулировки системы могут быть характерные рывки или удары в начале движения автомобиля, западание педали, или наличие шума при нажатии педали и срабатывании сцепления. Проверить работоспособность системы очень просто. Для этого следует произвести следующие операции:

Включите двигатель. После прогрева медленно отпуская педаль, начните движение. Если машина тронулась сразу по мере отпускания педали, это может свидетельствовать об отсутствии достаточного свободного зазора между элементами системы сцепления.

В случае, когда авто начинает двигаться только при полностью отпущенной педали, это значит, что её ход превышает норму. Когда движение происходит с отставанием после возврата в исходное положение педали, это значит, что ход ниже нормы.

Теперь можно приступить к измерениям. Точные нормы к конкретной модели автомобиля указаны в технической документации. Для отечественных машин нормой считается расстояние от пола до края педали в пределах 160 мм. Если значение не совпадает, необходимо срочно сделать регулировку.

Регулировка сцепления ВАЗ 2109 своими руками — видео

Как правильно отрегулировать сцепление на ВАЗ 2109?

Владельцам автомобилей ВАЗ 2108, 2109 и 21099 знакомы проблемы с педалью сцепления. Как мы уже писали на нашем автопортале, в автомобилях ВАЗ стоит механическая коробка передач, соответственно для переключения передач нужно постоянно выжимать сцепление, чтобы отсоединить трансмиссию от двигателя.

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой.

Главными элементами являются нажимная корзина и ведомый диск, между ними устанавливаются фрикционные накладки, которые со временем стираются. Как результат — увеличивается свободный ход педали сцепления, она немного приподнимается, хотя в идеале должна находиться на одном уровне с педалью тормоза.

Также ход педали привода сцепления увеличивается еще и от растяжения тросика привода сцепления, который как раз и передает усилие от педали на вилку включения сцепления.

Если износ фрикционных накладок диска фередо может потребовать обращение в ремонтную автомастерскую, то в случае с тросиком решить проблему будет под силу любому более или менее разбирающемуся в технике автолюбителю. Давайте на примере ВАЗ 2109 рассмотрим, как правильно отрегулировать свободный ход педали привода сцепления.

Симптомы необходимости регулировки

Для выявления симптомов необходимости регулировки не нужно ехать на дорогостоящую диагностику, поскольку вы почувствуете их сразу же.

В связи с этим будут возникать проблемы с переключением передач. Педаль может заедать, например оставаться в крайнем нижнем положении и вернуть ее на место можно будет только вручную. При нажатии вы будете слышать посторонние звуки.

Тревожный сигнал — неприятный запах из кожуха сцепления, свидетельствующий о том, что сцепление полностью не выжалось и фрикционные накладки перегреваются.

Также все эти проблемы отобразятся на безопасности езды — машина будет дергаться и клевать носом во время переключения передач, двигатель может заглохнуть. Увеличится расход топлива, возрастет вероятность проведения более дорогостоящего ремонта по извлечению и замене корзины, фрикционных накладок. Могут также перестать переключаться передачи, что говорит об износе шестеренок в МКП.

ЭТО ИНТЕРЕСНО: Замена термостата ситроен с5

Поэтому с регулировкой тросика или его полной заменой — а стоит он на любом автобазаре 200-500 рублей — лучше не затягивать.

Регулировка сцепления, последовательность работ

Для начала вам нужно измерить, насколько изменился ход педали. Для этого замеряете расстояния от пола до самой педали в ее крайних положениях — нижнем и верхнем. Путем простых арифметических действий высчитываете ход — он должен быть в пределах 12,5-13,5 сантиметров. На всякий случай поинтересуйтесь в инструкции, какова длина свободного хода педали для вашей конкретной модификации ВАЗ.

Если полученный результат отличается от оптимального, необходимо проводить регулировку. Ход может изменяться как в большую, так и в меньшую сторону.

Затем нужно открыть капот и найти трос привода. Его регулировать будет легче, если снять аккумулятор.

Если вы крутите гайку от кузова, то есть по ходу движения автомобиля, трос натягивается сильнее и педаль опускается. Если же к кузову, то педаль наоборот приподнимается.

Крутить нужно без фанатизма — если трос перетянуть, он может попросту оборваться. К тому же сцепление будет еще больше пробуксовывать.

Если же ваши попытки не дают никакого результата, возможно проблема кроется в изношенности фередо, выжимного подшипника, самой корзины сцепления. В таком случае нужно ехать на смотровую яму, разбирать кожух сцепления и проводить более сложные работы.

Как отрегулировать сцепление на ВАЗ 2109 самому?

1. Установите машину на ручной тормоз и откройте капот. Там, в области КПП найдите металлический тросик.
2. Совет: проще всего сделать это с помощью помощника. Попросите его понажимать на педаль сцепления, когда вы будете стоять у открытого капота. То, что будет в это время двигаться, и есть нужный вам элемент.
3. Далее у кронштейна, вы увидите 2 гайки (регулировочная и контргайка). Сначала ослабьте контргайку, а после, подкручивая регулировочную, выполните регулировку натяжения тросика сцепления.
4. Когда все регулировки на ваш взгляд будут закончены, сядьте за руль и понажимайте несколько раз на педаль сцепления, потом снова проверьте ее положение относительно коврика пола. Оно должно находиться в пределах 125-135 мм, если находится – считайте процедуру регулировкисцепления ВАЗ 2109 завершенной, если нет, повторите пункты 2 и 3 до тех пор, пока не получите ход нужной величины.

Добро пожаловать!Зазор клапанов обязательно должен быть, но минимален, а иначе, при отсутствии зазора клапана не смогут закрываться надежно. В этом случае появиться разгерметизация в цилиндрах и мощность ощутимо упадёт, а выпускные клапана начнут прогорать.

  С другой стороны, зазор увеличен – не смогут полностью открываться клапана во время работы двигателя, тем самым мощность опять же упадёт, потому что двигатель не сможет запитать в себя топливно-воздушную смесь, т.к. клапана открываются не полностью.

Более того, клапана могут греметь при большом зазоре, а после их регулировки, когда заведёте мотор, сразу же ощутите, как он тише станет работать и уже в будущем будете понимать, когда пришло время для регулировки клапанов на автомобиле.

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке {amp}gt;{amp}gt;{amp}gt;

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на заводе «ЗАЗ» в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Настройка заключается в изменения длины оболочки тросика. Когда он отрегулирован правильно, ход равен 125-135 миллиметрам, предельно допустимый — 160.

Сама процедура проста и после прочтения нашей статьи и просмотра видео с ней может справиться даже неопытный автовладелец.

Где находится?

Основной элемент, который нам понадобится, — это регулировочная гайка, которая находится в достаточно удобном месте — на оболочке тросика.

Инструменты

• рулетка или линейка;
• 2 ключа на 17;
• перчатки (так как придется прикасаться к загрязненным поверхностям).Необходимые инструменты

1. Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в переделах 18-20 сантиметров.

   Расстояние в отжатом положении

2. Далее, необходимо нажать на педаль рукой до самого упора и замерить расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.

   Измерение в выжатом состоянии

3. Из полученного первого результата 18-20 см нужно вычесть результат второго замера 6-7 см, в итоге мы получим 13-14 см. Это принято считать нормальным значением для ВАЗ 2109.
4. В случае, если это значение отличается в ту или иную сторону, можно говорить о необходимости повторной регулировки сцепления — его нужно подтянуть или наоборот ослабить.

   Расположение элементов

5. Одним ключом удерживаем регулирующую гайку, вторым немного ослабляем контргайку.
6. Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, она начнет двигаться вверх. И наоборот, вращая против часовой, уменьшаем ее ход, она в этот момент начнет двигаться вниз.
7. Проводим замеры, если результаты удовлетворительны, то затягиваем контргайку и на этом работу можно считать завершенной. Если нет, то выполняем повторно, то есть нужно подтянуть или ослабить тросик.

Если у вас остались вопросы, то вы можете посмотреть в предлагаемом нами видео, как с этой работой справляется опытный профессионал.

В этом видео опытный мастер покажет, как правильно выполняется настройка сцепления на ВАЗ 2109.

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Мягкий старт: как отрегулировать сцепление на ВАЗ 2114 самостоятельно?

Переднеприводные автомобили нового семейства из Тольятти лишились классической конструкции гидравлического привода вилки выключения. Конструкторы объясняют такую модернизацию большей надежностью тросовых механизмов. Тем не менее, и они нуждаются в периодической наладке, что подтверждается, в частности, опытом эксплуатации автомобилей Lada Samara.

Коротко об устройстве фрикционной муфты и ее назначении

Любой, уважающий себя автомобилист перед тем, как отрегулировать сцепление на ВАЗ 2114, изучит устройство узла. Это поможет грамотно подойти к решению вопроса и не допустить ошибок.

Конструкция с применением механического привода проста и надежна. По сравнению с гидравликой трос нуждается в минимальном обслуживании, а его смена не сопряжена с трудоемкими процессами. Механический привод состоит из следующих элементов:

• Регулируемый трос в оболочке.
• Педаль управления.
• Рычаг вилки выключения муфты.
• Кронштейн крепления наконечника оболочки троса.
• Кронштейн педалей тормоза и муфты.

Механизм служит для передачи усилия от педали к вилке выключения, которая, в свою очередь, отводит фрикционный диск от маховика.

Использование тросовой передачи позволяет избежать таких крупных проблем, как протечка жидкости и периодическое удаление воздуха из системы управления муфтой.

Между тем, вопрос, как отрегулировать сцепление на автомобиле ВАЗ 2114, остался актуальным и для тросового механизма. Установка нормативных значений гарантирует оптимальную плотность прилегания ведомого диска к плоскости маховика и корзины при включенной муфте. Также конструкция обеспечивает из салона через педаль полное разъединение (выключение) указанных выше деталей.

Когда нужна регулировка привода муфты Lada Samara?

Как показывает практика, виновниками поломок муфты чаще всего являются сами автовладельцы.

Резкий, с «пробуксовкой» старт, а также продолжительное удержание педали в выжатом состоянии, негативно сказываются на работоспособности механизма.

Наличие шума или вибрации при переключении передач говорит о неполадках в трансмиссионной линии. Ниже перечислены несколько признаков, при наличии которых следует выполнить регулировку:

Падение мощности по причине «пробуксовывания», т.е. ненадежной связи диска с маховиком.
Затруднения при переключении передач.
Изменение расстояния хода педали муфты (норма – от 125 до 135 мм).
Рывки или заедание при нажатии на педаль.

Автомобилисты, знающие, какое сцепление выбрать для Lada 2114, скорее всего, будут устанавливать его вместе с тросом. Замена любого элемента муфты должна заканчиваться настройкой привода, как и изменение хода педали.

Ход педали меряют линейкой, которую упирают в пол. Расстояние между нижней и верхней точками положения педали должно быть в пределах 125-135 мм. Максимально допустимая величина – 160 мм. Если ход педали выходит за границы этих параметров, то можно говорить об износе фрикционных накладок ведомого диска.

Специалисты отработали неплохой алгоритм, как отрегулировать трос сцепления на ВАЗ 2114, он состоит из следующих пунктов:

• Открыть моторный отсек и отключить «минус» АКБ.
• Для удобства работы отсоединить шланг от воздушного фильтра и снять его.
• Используя два гаечных ключа «на 17», вращать гайки наконечника, и установить нужный ход педали.
• Нажать на педаль муфты несколько раз и измерить еще раз расстояние от нижней до верхней точки положения педали.
• Затянуть гайки и установить воздушный фильтр на штатное место.

Во время настройки следует обратить внимание на состояние троса. Если на «рубашке» имеются потертости, а стальные волокна частично порваны, то придется заменить трос привода муфты Lada Samara

Зачастую на наконечнике наблюдается коррозия, затрудняющая вращение гаек. Для решения проблемы подойдет WD-40. Нелишним будет осмотреть втулки педального кронштейна, а при сильном износе заменить их.

Сцепление — причины неполадок, неисправности и способы их устранения:

См.

также:

• Бачок гидропривода сцепления
• Регулировка привода выключения сцепления

ЭТО ИНТЕРЕСНО: Форд фокус 2 замена задних колодок

Причина неисправности сцепления	Способ устранения
Повышенный свободный ход рычага вилки выключения сцепления	Отрегулировать свободный ход
Коробление ведомого диска (торцовое биение более 0,5 мм)	Выправить или заменить диск
Заедание ступицы ведомого диска на шлицах первичного вала	Очистить шлицы, нанести на них смазку ЛСЦ-15. При износе шлицев заменить первичный вал или ведомый диск
Перекос или коробление нажимного диска	Заменить кожух сцепления в сборе с нажимным диском и пружиной
Ослабление заклепок или поломка фрикционных накладок ведомого диска	Заменить накладки, проверить торцовое биение диска
Нарушение работоспособности троса привода сцепления	Заменить трос

Симтомы неисправности сцепления: Неполное включение сцепления («пробуксовка» сцепления)

См.

также:

• Бачок гидропривода сцепления
• Регулировка привода выключения сцепления

Причина неисправности сцепления	Способ устранения
Отсутствие свободного хода рычага вилки выключения сцепления	Отрегулировать свободный ход
Повышенный износ или пригорание фрикционных накладок ведомого диска	Заменить фрикционные накладки или ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промыть уайт-спиритом замасленные поверхности, заменить изношенные или поврежденные сальники коробки передач
Повреждение или заедание привода сцепления	Устранить причины, вызывающие заедание

Симтомы неисправности сцепления: Рывки при работе сцепления

Причина неисправности сцепления	Способ устранения
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промыть уайт-спиритом замасленные поверхности, заменить изношенные или поврежденные сальники коробки передач
Заедание в приводе сцепления	Устранить причины, вызывающие заедание. Поврежденные детали заменить
Повреждение поверхности или коробление нажимного диска	Заменить кожух сцепления в сборе с нажимным диском

Симтомы неисправности сцепления: Повышенный шум при выключении сцепления

Причина неисправности сцепления	Способ устранения
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Заменить подшипник
Задиры в паре трения «палец поводка — рычаг oвилки выключения сцепления»	Зачистить заусенцы, промыть и смазать смазкой «Литол-24»

Симтомы неисправности сцепления: Повышенный шум при включении сцепления

Причина неисправности сцепления	Способ устранения
Поломка пружин демпфера ведомого диска	Заменить ведомый диск в сборе

Устройство и регулировка сцепления ВАЗ 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки.	Чем выражено.	Какова причина.
Сцепление ведет.	Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП.	Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует.	При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109.	В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи.	При нажатии на педаль раздается отчетливый шорох или шелест.	Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.

Вернуться

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

• диска с корзиной;
• маховика;
• подшипника;
• торсионного демпфера;
• коленвала со своим подшипником;
• тангенциальной пластинчатой пружины;
• вилки выжимного подшипника;
• направляющей трубы;
• рабочего цилиндра;
• первичного вала;
• болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

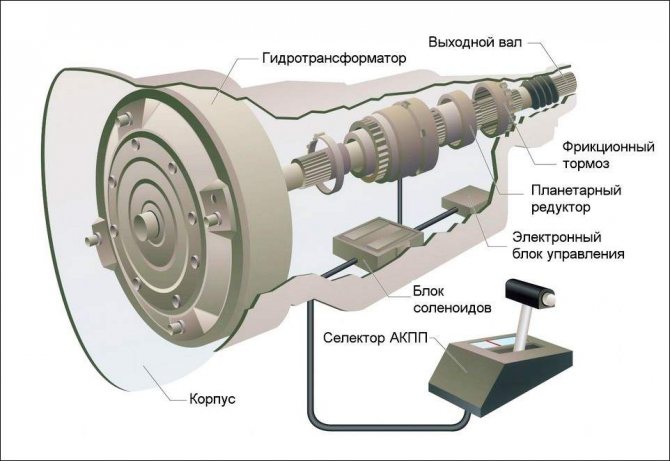

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.
