Замена кулисы на ваз 2110 своими силами

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.

Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).

Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.

По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:

• увеличение люфта рычага переключения;
• некорректное включение передач (вместо выбранной включается другая);
• при переключении приходится прилагать больше усилий, чем раньше;
• возникают посторонние звуки при движении рычага.

При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы.

Для регулировки тяги переключения передач потребуются инструменты:

• ключ на 12 торцевой;
• пассатижи;

Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).

1. По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
2. Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Тип кулисы

Особенности

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.

Кулиса ВАЗ-2109 – это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикладывая усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость. Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную. Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

Процесс замены достаточно прост

«Карданчик» не видно снаружи — он находится внутри пыльника, поэтому последний придется снять.

• После этого отворачивается болт хомута, хомут разжимается и кулиса сдвигается с шарнира.
• Также необходимо открутить боль, крепящий шарнир на блоке переключения передач. Теперь шарнир можно легко достать из штатного места.
• Новый шарнир от «Калины» крепится болтом на 10. Для предупреждения откручивания болта в процессе езды он смазывается специальным веществом, выполняющим роль фиксатора. После этого на место ставится пыльник и кулиса и осуществляется регулировка.
• Когда все собрано, нужно сделать пробный заезд. Убедившись, что после замены никаких проблем не возникло, можно окончательно затянуть хомуты и наслаждаться полученным результатом.

Некоторые автомобилисты перед установкой шарнира рекомендуют отпилить его кончик на несколько сантиметров. Делать это совсем не обязательно — шарнир можно установить достаточно легко и без отпиливания.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ»)

Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Стоял у меня этот карданчик от калины, пришло к тому что больше некогда его непоставлю из за того как раз таки, что он всю вибрацию на ручку КПП отдаёт в связи с этим она вся тресется постоянно.

Топ-5 (По голосам)

1. home
2. Статьи
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Проводим заме. Проводим заме.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110 большой люфт в кулисе КПП и как следствие, нечеткое переключение передач не является редкостью. Можно сказать, что это болезнь или недостаток автомобилей этих марок. И причина этой «болезни», в первую очередь, кроется в родном карданчике кулисы КПП . Если Вам интересно, как устранить этот недостаток, уменьшить люфт в кулисе и повысить комфорт переключения передач на своей «восьмерке», «девятке» или «99», то читаем статью дальше….

Отличия короткоходной кулисы

Основные отличия можно наблюдать даже на фотографии. Мы видим, что короткоходная кулиса имеет меньшие размеры, а именно — длину.Чтобы снизить длину хода при запуске, следует увеличить длину передачи под шарниром. За счет этого мы сможем не только получить более короткие передачи, но и сохранить в исходном положении ось тяги.

На фото изображена самостоятельно модернизированная кулиса. В качестве альтернативы можно использовать деталь от других моделей ВАЗ.

Стоит понимать, что после такого тюнинга, нужно будет прикладывать больше усилий при смене скоростей. После модернизации переключение будет напоминать контроль джойстиком, что несомненно является плюсом. Помимо кулисы, можно установить безлюфтовый карданчик, который тоже положительно повлияет на четкость работы коробки передач.

Самостоятельная регулировка кулисы на ВАЗ 2110. Регулировка кулисы КПП своими руками

Кулиса коробки передач, как и все в автомобиле требует ухода и своевременной регулировки. Разрегулировавшаяся кулиса КПП может стать причиной неприятных ощущений во время движения. Например, может возникнуть дребезг ручки передач, включение скоростей может стать неточным, скорости могут «выбивать» время от времени, а сам рычаг может начать «люфтить».

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том как установить короткоходную кулису на Лада Приора. а также в статье: Установка короткоходной кулисы на ВАЗ 2109. Кроме того, вопрос включения передач и КПП затронут в этой статье .

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Замена кулисы авто, устранение люфта

Конструкция приспособления передвижения рычага скоростей изобретена с целью бесперебойной работы коробки передач. Ремонт кулисы можно выполнить самому либо с привлечением напарника для удобства. Большинство автолюбителей склонно к замене стандартной кулисы на короткоходную. Установка короткоходной кулисы — вид тюнинга, позволяющий сократить предел движения рычага переключения передач.

При использовании такой кулисы переключение передач происходит четко, быстро. Процесс замены обычной кулисы на короткоходную достаточно прост. Нужно выполнить поднятие крепления железной палки, проходящей от КПП к рычагу переключения в салоне. В этом случае снимать кулису необязательно, требуется лишь разобрать шаровидную опору.

Затем разжать железное кольцо до расхождения пластиковых лапок и освобождения шарика. После этого ослабить хомут возле коробки передач, отсоединить тягу и затащить ее посредством грязезащитного чехла. Находясь в яме, срезать детали и приварить трубу в тягу, толщиной не более 2-3 мм, и кусок листового металла, 5-6 мм. Тягу, как правило, отрезают на 2-4 см.

Более простой вариант, но достаточно дорогостоящий вариант — приобретение новой тяги. Короткоходная кулиса стоит около 700 рублей.

Большой люфт на кулисе — это болезнь рассматриваемой модели автомобиля, причиной является родной карданчик кулисы КПП. Чтобы выполнить ремонт, необходимо приобрести сам карданчик. Для этого автомобиля подойдет от Калины, его приобретают совместно с пыльником. Для самого ремонта необходим минимум инструментов: ключи на «13» и на «10», отвертка и молоток.

https://youtube.com/watch?v=4E5QvJcfEf4

Ремонт или замену проводят на смотровой яме либо подъемнике. Вам понадобится содействие помощника для последующего выполнения регулировки кулисы рычага переключения. Используя два ключа на «13», растягивают хомут на тяге и стягивают привод со штока кулисы. Отверткой отодвигают пыльник к КПП или удаляют совсем.

Откручивают болт и сбивают карданчик слабыми ударами молотка. Установку нового проводят в обратной последовательности, то есть сначала надо надеть пыльник, а карданчик — на вал. После точного совпадения болта с углублением на валу — надеть пыльник на кардан кулисы.

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

• РПП от ВАЗ 2114.
• Ось и втулки от 2114 (входят в ремкоплект КПП).
• Трубка с диаметром 15 миллиметров.
• Гайка шаровая.
• Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

Лада 2110 Silver Wind › Бортжурнал › Регулировка кулисы КПП

Нашел как-то на драйве, почему вместо первой включается задняя. Решение было предложено простое и действенное: замена накладки с упором (которая блокирует включение задней скорости без нажатия на рычаг). Да, старая накладка и ось были сточены и замены требовали точно. Но это не помогло. Рычаг упирался в накладку и все равно включалась задняя. Помогла регулировка кулисы. Делается вдвоем при наличии ямы за 5-10 минут.

Потребовалось ослабить винт, который крепит между собой часть тяги, выходящей из салона в коробку. Сдвинуть рычаг немного влево 1-2 сантиметра. Затянуть снова. И все, передачи включаются как надо, от упора первая-вторая. От нажатия и затем влево — задняя.

Также подкачали шины и заменили левый задний нипель (пропускал). В сумму включены.

источник

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

• после демонтажа коробки передач;
• когда произведена замена кардана или ослабли фиксирующие хомуты;
• если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Регулировка кулисы:

Примечание! Прежде чем идти в автомагазин и покупать новую кулису, обязательно попробуйте перед этим отрегулировать старую чтобы не выбрасывать попусту деньги на ветер, вить может со старой кулисой у вас всё в порядке!

1) В самом начале операции скажем вам из-за чего может сбиться регулировка кулисы, а именно после снятия коробки может сбиться, после замены карданчика или же после отворачивания гаек и болтов которые крепят стяжные хомуты тяг которые идут от кулисы и в других случаях.

2) Теперь перейдём собственно к регулировки, во-первых вам нужно будет сперва загнать автомобиль на яму или же поднять при помощи подъёмника, после чего залезайте под днище автомобиля и там разыщите пыльник под которым находится сам карданчик кулисы (Пыльник указан красной стрелкой), рядом с этим карданчиком и пыльником который его закрывает будет крепится конец тяги идущий от самой кулисы, а крепится данный конец будет при помощи стяжного хомута, так вот возьмите в руки две отвёртки и с их помощью ослабьте немного гайку болта (Гайка указана синей стрелкой, а болт зелёной), при этом когда будете ослаблять держите одним гаечным ключом сам болт чтобы он не проворачивался, а другим в это время ослабляйте гайку, после того как гайка будет чуть-чуть ослаблена возьмите в руки отвёртку и засуньте её в два отверстия, а именно в отверстие между стяжным хомутом (Указано жёлтой стрелкой) и в отверстие самой тяги (Указано белой стрелкой), тем самым расширьте оба отверстия (По сути это не отверстия а паз, поэтому в дальнейшем будет это слово употреблять), чтобы тяга кулисы могла спокойно перемещаться относительно штока выбора передач.

Примечание! Перед тем как вы полезете под машину, включите первую передачу на автомобиле!

3) После того как стяжной хомут вы ослабите, вылезьте из под автомобиля и снова вернитесь в салон машины, в салоне рычаг переключения передач доведите до самого упора влево, но вперёд или же назад даже и не пытайтесь его дёргать.

4) И в завершение операции опять же залезьте под автомобиль и заверните гайку того самого болта который крепил стяжной хомут тяги кулисы.

Примечание! Когда все операции будут выполнены, попробуйте рычаг коробки переключения передач на работоспособность, а именно проверьте все ли передачи чётко включаются, заведите автомобиль проедьтесь немного на нём и если кулиса исправна, то всё у вас будет в порядке и даже менять ничего вам не нужно будет!

Кстати, ещё один способ (Практически тот самый способ) регулировки кулисы, смотрите в видео-ролике который размещён ниже, в данном ролике пример показан на автомобиле ВАЗ 2109 но вы не обращайте на это внимание, так как весь механизм переключения передач на передне приводных автомобилях ВАЗ включая и десятку, практически между собой не чем не отличается!

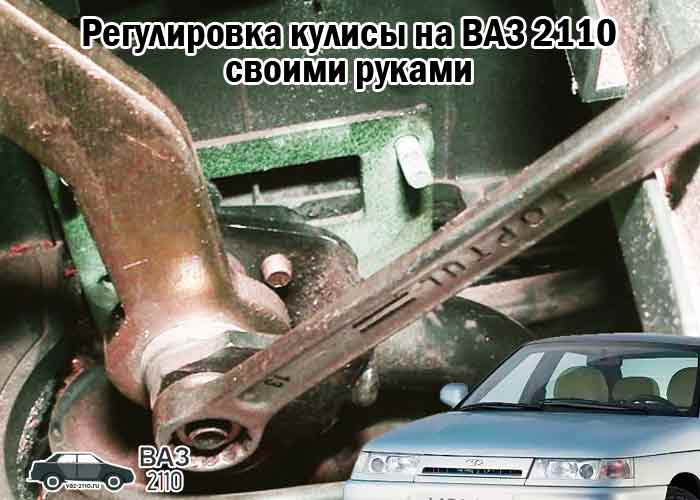

Как сделать регулировку кулисы на ВАЗ 2110 своими руками

Часто неопытные владельцы автомобилей принимают неполадки с кулисой за выход из строя коробки передач

Не стоит паниковать раньше времени, важно правильно диагностировать неполадку, если причиной неполадки стала кулиса, проблему можно устранить самостоятельно

Опыт обслуживания ВАЗ 2110 позволяет утверждать, что неполадки кулисы требуют замены или капитального ремонта детали в крайних случаях. Чаще всего ситуацию спасает обычная регулировка.

Пугаться не стоит, когда выясняется неизбежность ремонтных работ, замены, настройки детали автомобиля. Регулировка кулисы ВАЗ своими руками под силу практически каждому автовладельцу.

Регулировка кулисы

После процедуры установки необходима регулировка кулисы ВАЗ. Нужно это для исключения возможных проблем с переключением передач. Регулировку можно выполнить как с привлечением помощника, так и самостоятельно, но в последнем варианте потребуется немалое терпение. Для выполнения регулировки кулисы КПП ВАЗ 2110 потребуется:

• стандартный набор инструментов;
• щетка с металлической щетиной, для очистки соединений;
• хлопчатобумажные перчатки;
• новый ремкомплект кулисы.

Итак, для начала регулировки кулисы требуется загнать машину на смотровую яму и запустить заднюю передачу. Необходимо помнить, что при проблемах с включением используют главную передачу. Затем необходимо вычистить участки крепления болтов железной щеткой и вытереть ветошью.

Далее, отвинтить болты, вывернуть электропривод в левую сторону, вплоть до упора в штифт задней передачи. Завинтить болты и оценить работу, выполнив проверку. В случае если ход рычага не соответствует важным характеристикам, вторичное регулирование осуществить на нейтральной передаче:

• рычаг устанавливают в промежуточное положение;
• электропривод штока крутят в левую сторону, после подбора передачи регулирующий штифт должен попасть в проем штока;
• панель облицовки снимают с рычага;
• закрепляют болтом.

Технические нюансы установки и эксплуатации короткоходной кулисы

Короткоходная кулиса для ваз 2110

Коробка передач иногда может выходить из строя в силу ряда объективных причин:

• износ шариков и штоков гнёзд;
• существенное уменьшение степени упругости пружинных фиксаторов;
• износ муфты, в результате повреждения её зубов;
• износ блокираторов колёс, в результате длительной их эксплуатации и т.п.

Короткоходная кулиса от ваз 2110 – ручки

Причин может быть много, однако, большинство из них можно избежать. Если говорить объективно, то заводской шарнир который устанавливается на ВАЗ 2110, является не совсем качественным, а точнее вовсе не качественным. Это связано первостепенно с основной его конструкции.

Интересно. Да действительно он и хоть и является достаточно современным и технологичным, но для большинства национальных дорог просто не приспособлен, так как чрезвычайно быстро начинает расшатываться.

Компания ВАЗ старается следовать европейскому принципу разработки и производства автомобилей, однако, дороги очень далеки от европейских стандартов качества. Качество производства должно зависеть от требований клиента. ВАЗ 2110 представляет собой современный достаточно технологичный автомобиль, имеет надёжный двигатель и адаптированную подвеску к национальному дорожному полотну,но вместе со всем этим, существует весьма одно заметное слабое звено – это коробка передач.

Примечание. Следует объективно понимать, что в скором времени придётся ее менять. Если, конечно автовладелец является не жителем столицы Российской Федерации Москвы, так как только в этом городе большинство дорог действительно соответствуют европейскому уровню качества.

Короткоходная кулиса на ваз 2110

https://youtube.com/watch?v=SB7SkG2ZNwI

Главное в коробке передач – это чёткость переключения скоростей и надёжность работы. Эти два компонента могут быть достигнуты самостоятельно, если выполнить замену передач с обязательной заменой шарнира.

Примечание. Единственный практический недостаток всех коробок передач от национальных производителей, заключён в слабых ушках, которые при постоянной экстремальной езде могут внезапно оторваться.

Короткоходную кулису кпп на ваз 2110 легко сменить

Обязательно необходимо будет также поменять рычаг коробки передач, так как шарнир от лады Калины, не подходит к заводскому рычагу лады 2110. Можно конечно искусственно обрезать на новый шарнир, но с практической точки зрения это не логично, так как надёжность всей коробки передач в данном случае, ставится под очень существенное сомнение.

Короткоходные кулисы для ваз 2110

Фото и видео поможет разобраться во всех тонкостях установки короткоходой коробки передач. Сама теория без визуального закрепления с практической точки зрения является совершенно бесполезной. Своими руками заменить старую коробку не совсем надёжную КПП на новую, особой сложности не представляет, главное следовать правильному алгоритму и действовать предельно аккуратно. Видео инструкция позволит разобраться детально, что к чему.Цена приобретения короткоходовой кулисы очень небольшая, что в свою очередь делает данную процедуру замены совершенно доступной.

Так же на нашем ресурсе Вы можете узнать о замене сальника кулисы .
