Как поменять прокладку головки блока цилиндров ваз 2110 8 клапанов

Как поменять своими руками?

Если вы ознакомитесь с приведенной ниже инструкцией, то учитывая все нюансы, сможете самостоятельно заменить уплотнитель на 16 клапанной ВАЗ 2112.

Инструменты и материалы

Итак, если меняем прокладку своими руками, перед выполнением задачи готовим следующее:

• комплект накидных ключей;
• свежее моторное масло и охлаждающая жидкость, если расходные материалы перемешались;
• динамометрический ключ, с его помощью будет выполняться затяжка болтов ГБЦ;
• емкость для сбора отработанной жидкости;
• две отвертки — с крестовым и плоским наконечником;
• чистая ветошь.

Канал Basile фомин обнародовал ролик, в котором продемонстрирована процедура замены прокладки головки блока в двигателе ВАЗ 2112.

Алгоритм действий

Ниже разберем, как производится снятие и установка ГБЦ в автомобиле ВАЗ 2112 для ремонта прокладки:

Машина загоняется в гараж с ямой либо на эстакаду. Потребуется удобный доступ к днищу автомобиля.
Откройте капот машины и обесточьте бортовую сеть, для этого надо гаечным ключом ослабить болт на минусовой клемме аккумуляторной батареи и демонтировать ее.
В заранее подготовленную тару сливается охлаждающая жидкость, для этого выкручивается сливная пробка.
Если процедура замены выполняется сразу же после поездки, то вам следует сбросить давление в топливной магистрали транспортного средства. Чтобы сделать это, нажмите за фиксатор и отключите кабели, подсоединенные к бензонасосу.
Затем от выпускного коллектора отключается впускная магистраль выхлопной системы. Производится демонтаж термостата. Для этого следует ослабить крепежные хомуты на патрубках и отсоединить их.
Когда гайки, фиксирующие кронштейн, будут выкручены, его надо отвести в сторону. Производится демонтаж головки блока цилиндров с распределительными валами. Для этого динамометрическим ключом надо выкрутить все болты, фиксирующие ГБЦ. С головкой осуществляется снятие корпуса подшипниковых устройств и топливной рампы.
После этого выполняется снятие контроллера давления моторной жидкости в силовом агрегате, а также ДПКВ. Предварительно от этих устройств надо отсоединить разъемы с проводами.
Ослабьте винт натяжительного ролика и произведите демонтаж ремня газораспределительного механизма. Зубчатый шкив, на котором устанавливается ремешок, необходимо закрепить, чтобы не допустить его проворачивания. Выкрутите фиксирующий винт и демонтируйте его с шайбой.
Затем, используя подготовленные отвертки, выполните снятие диска с распределительного вала.
Отсоедините все магистрали охладительной системы от двигателя авто, демонтируйте контроллер температуры антифриза в моторе. Выкрутите все винты, крепящие головку вместе с шайбами. Выполняется снятие устройства со старой прокладкой. Производится очистка поверхностей в месте соприкосновения головки с блоком от остатков уплотнительной резинки и грязи, чтобы не допустить их попадания в силовой агрегат. Произведите чистку резьбовых отверстий от остатков охлаждающей жидкости и смазочного вещества.
Выполняется установка новой прокладки по направляющим элементам. При этом учтите, что отверстие для поступления моторной жидкости должно быть установлено так, как на изображении ниже.
Перед монтажом головки БЦ необходимо удостовериться в том, что все отметки на валах совпадают.
После установки головки блока производится натяжка болтов, фиксирующих ее. Винты затягиваются в определенной последовательности, как показано на схеме — сначала центральные детали, затем боковые. Процедура натяжки осуществляется в несколько этапов. Сначала все болты затягиваются с усилием 20 Н·м. Затем винты надо затянуть динамометрическим ключом на 70-85 Н·м

Важно, чтобы момент силы был одинаковым для всех болтов. Далее каждый винт закручивается на 90 градусов, а после того, как все детали будут затянуты, их надо провернуть еще раз на 90 градусов

Для затяжки обязательно используется динамометрический ключ, поскольку правильно установить болты и закрутить их без этого инструмента не выйдет.
Процедура сборки всех компонентов и подключения магистралей выполняется в обратном порядке. Когда установка будет завершена, производится регулировка клапанов и натяжка ремешка газораспределительного механизма.

Замена Прокладки Гбц Ваз 2112 16 Клапанов

Как без помощи других поменять прокладки ГБЦ для ВАЗ-2112 16-ти клапанов

Реальная забота об автомобиле заключается не только лишь в поддержании его чистоты, да и в неизменном контроле технического состояния транспорта и, естественно, своевременном обнаружении поломок.

Только исправный автотранспорт сумеет нормально работать, а человек, движущийся в нем, будет в абсолютной безопасности.

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Обладатели всех автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны повсевременно осматривать свою машину, следить, не возникают ли под ней маслянистые пятна, прислушиваться, как работает движок транспорта.

Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, необходимо направить внимание на прокладку. В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112

Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно

В большинстве случаев такие потеки возникают из-за прогорания прокладки, а для устранения таковой неисправности нужна немедленная замена элемента ГБЦ для 16-клапанного мотора ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

• автомобильные ключи накладного и гаечного видов;
• ключ динамометрического предназначения;
• качественную новую прокладку;
• емкость для слива жидкого вещества.

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

1. Отключить клемму от автомобильного аккумулятора.
2. Слить охлаждающее вещество в заранее подготовленную емкость.
3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
4. Приемная труба выхлопной системы отсоединяется от коллектора.
5. Приступают к снятию термостата.
6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
11. Снимается шкив с распредвала при помощи двух надежных отверток.
12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.

Рекомендации относительно сборки ГБЦ

Перед тем как приступить к сборке всех составляющих, следует устранить любые загрязнения, которые могли остаться из-за прогоревшего расходного материала. На резьбе не должно быть маслянистых пятен или иных потеков. Новые прокладки устанавливают в таком положении, чтобы их внешняя часть была направлена в сторону втулок.

Перед тем как устанавливать ГБЦ на постоянное место, следует тщательно проверить соответствие всех меток относительно валов. Все болты должны быть закручены прочно и надежно, для этого используется подходящий по размеру и форме исполнения инструмент.

Инструкция последовательности разборки ГБЦ ВАЗ 2110

2.Отверните две гайки крепления и снимите рым.

3.Отверните на один-два оборота гайку крепления и снимите кронштейн подводящей трубы водяного насоса.

4.Отверните винт крепления держателя топливных трубок и снимите держатель.

5.Отверните три гайки крепления ресивера и две гайки крепления кронштейна топливных трубок.

6.Снимите кронштейн топливных трубок.

7.Отверните оставшиеся две гайки крепления ресивера.

8.Ослабьте затяжку гайки крепления кронштейна ресивера.

10.Отверните три гайки крепления кронштейна ресивера и снимите кронштейн.

11.Отверните четыре гайки крепления впускной трубы. Снимите впускную трубу.

12.Отверните две гайки крепления выпускного коллектора и снимите коллектор.

13.Аккуратно снимите две прокладки впускной трубы и выпускного коллектора.

14.Установите головку блока цилиндров корпусами подшипников вверх, подложив под нее деревянные прокладки, чтобы не повредить клапана.

15.Отверните две гайки и болт крепления задней крышки головки блока

При этом обратите внимание, что под головкой болта установлено уплотнительное кольцо. Снимите заднюю крышку головки блока

16.Выверните свечи зажигания.

17.Отверните равномерно четыре гайки крепления переднего 1 и шесть гаек крепления заднего 2 корпусов подшипников распределительного вала и снимите шайбы. Затем снимите оба корпуса.

18.Если шпонка в пазу распределительного вала сидит неплотно, выньте ее, чтобы не потерять.

20.Снимите сальник

с распределительного вала.

21.Выньте толкатели 1 клапанов вместе с регулировочными шайбами.

Вынув очередной толкатель, промаркируйте его и регулировочную шайбу порядковыми номерами, чтобы при сборке установить их на свое место. При этом без необходимости не вынимайте регулировочные шайбы из толкателей, чтобы не перепутать их.

Замена прокладки ГБЦ ВАЗ 2110 (8 клапанов). Фото, инструкция как поменять прокладку ГБЦ ВАЗ 2110 (8 клапанов)

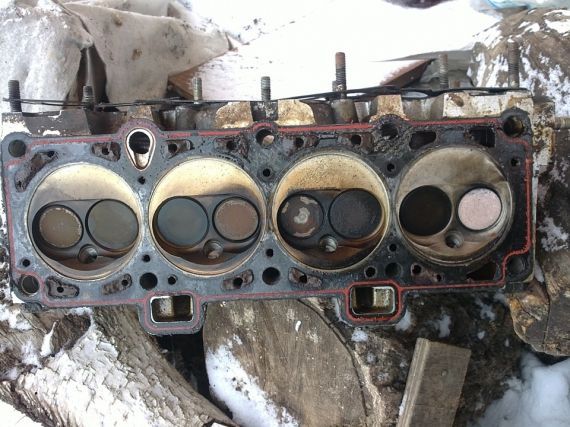

Прокладка ГБЦ представляет собой перфорированный лист из железа и асбеста или алюминиевого паронита с окантовкой по бокам и отверстиями под камеры цилиндров и соединительные болты. Главной задачей прокладки ГБЦ является уплотнение соединения плоскостей блока цилиндров. Вдобавок, прокладка поддерживает нужное внутреннее масляное давления в системе двигателя, а также не позволяет смешиваться охлаждающей жидкости и моторному маслу.

Данный фотоотчёт показывает как происходит замена прокладки ГБЦ ВАЗ 2110 (инжектор). На автомобиле с карбюраторным мотором принцип тот же, только вместо инжектора надо демонтировать карбюратор.

Не существует конкретных гарантийных сроков использования прокладки ГБЦ. На её долговечность влияют такие факторы как: степень эксплуатации двигателя, его модель, стиль вождения авто и другие причины. Однако имеются несколько симптомов, по которым можно определить, что прокладка вышла из строя:

• на стыке соединения блока и головки выступают потёки моторного масла или охлаждающей жидкости;
• с помощью масляного щупа обнаруживаются инородные светлые примеси или пенообразная эмульсия, которая возникает когда через соединение с ГБЦ проникает антифриз;
• меняется цвет выхлопа на синевато-белый, что свидетельствует о попадании воды в камеру сгорания блока цилиндров;
• наличие масляных пятен в бачке охлаждающей жидкости;
• повышается температура двигателя, по причине прорыва раскалённых газов в систему охлаждения, которые в момент нагревают охлаждающую жидкость.

Советы по замене прокладки ГБЦ

Снятие и установка прокладки ГБЦ осуществляется при выставленном в ВМТ коленвале. Также необходимо проследить, чтобы оба клапана 1-го цилиндра были закрыты.

После выкручивания болтов крепления из блока цилиндров их рекомендуется заменить новыми, так как при многократном использовании болты вытягиваются, происходит «усталость металла» и болт, под действием сил натяжения, разрывается. Осуществлять замену болтов нужно, если их длина превысила 135,5 мм.

Нужно помнить, что менять прокладку ГБЦ нужно после каждого снятия головки двигателя, даже если это и не обусловлено её негодностью.

Затяжку болтов необходимо выполнять в два этапа с последовательностью, указанной на фото 16. Первый этап затяжки делается с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий — это окончательная доводка болтов на 90°.

Процедура замены прокладки ГБЦ ВАЗ 2110 на 16-клапанном двигателе в целом схожа на то, как поменять прокладка на 8-клапанном моторе, но имеет несколько нюансов:

1. Обязательно происходит демонтаж ресивера.
2. При снятии шкивов ремня ГРМ метка выставляется на двух шкивах и снимается два шкива.
3. Снимается топливная рампа.
4. Порядок и моменты затяжек осуществляются согласно требованиям для 16-клапанного движка.

Что понадобится для замены прокладки ГБЦ ВАЗ 2110 (8 клапанов)

Работы по замене прокладки ГБЦ удобнее проводить на смотровой яме, заблаговременно подготовив необходимый инструмент.

• трещотка с торцевыми головками «на 10»; «на 13», «на 17», «на 19»;
• ключ с насадкой «Torx»;
• отвёртка;
• динамометрический ключ;
• ключ для выкручивания свечей.

• комплект прокладок TRIALLI имеет артикул GZ1017022, его цена – 500 рублей;
• прокладка ГБЦ VICTOR REINZ имеет артикул 613666000, ее цена — 280 рублей;
• оригинальная прокладки ГБЦ ВАЗ (ВАТИ) имеет артикул 21083100302020, ее цена – 140 рублей.

Цена прокладок актуальна на лето 2017-го года для Москвы и области.

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров.  Существует несколько ее видов:

• Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.

• Металлические. Это одни самых надежных и качественных расходных материалов.

• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Регламент замены на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

• протечка моторного в области соединения;
• белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
• при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
• присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
• наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Плюсы и минусы

Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:

• специалисты признают, что головка блока цилиндров 2112 имеет безупречную конструкцию впускного и выпускного тракта;
• однако производитель комплектует ее клапанами малого диаметра от предыдущих вариантов ДВС, используя возможности мотора на 35 – 40% максимум.

Читать также: Mitsubishi eclipse cross отзывы

В то же время увеличить мощность собственными силами можно – нужно аккуратно расточить отверстия, не повредив перегородку, а затем подобрать пружины и облегченные клапана, скомпоновать их внутри ГБЦ.

Что она собой представляет?

Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.

• Прокладки, изготовленные на безасбестовой основе, их характеризуют как изделия, которые хорошо восстанавливаются и имеют минимальную усадку;
• Изделия, изготовленные на основе асбеста. Отмечается их высокая термостойкость, наличие упругости и эластичности. Рекомендованы они для использования в качестве рем комплектов;
• Прокладки из металла. Считаются сегодня изделиями, которые обладают высокой эффективностью и качеством, позволяют равномерно распределять создаваемое давление по всей уплотняемой поверхности.

Признаки выхода из строя прокладки ГБЦ ВАЗ 2110

Не существует конкретных гарантийных сроков использования прокладки ГБЦ. На её долговечность влияют такие факторы как: степень эксплуатации двигателя, его модель, стиль вождения авто и другие причины. Однако имеются несколько симптомов, по которым можно определить, что прокладка вышла из строя:

• на стыке соединения блока и головки выступают потёки моторного масла или охлаждающей жидкости;
• с помощью масляного щупа обнаруживаются инородные светлые примеси или пенообразная эмульсия, которая возникает когда через соединение с ГБЦ проникает антифриз;
• меняется цвет выхлопа на синевато-белый, что свидетельствует о попадании воды в камеру сгорания блока цилиндров;
• наличие масляных пятен в бачке охлаждающей жидкости;
• повышается температура двигателя, по причине прорыва раскалённых газов в систему охлаждения, которые в момент нагревают охлаждающую жидкость.

Советы по замене прокладки ГБЦ

Снятие и установка прокладки ГБЦ осуществляется при выставленном в ВМТ коленвале. Также необходимо проследить, чтобы оба клапана 1-го цилиндра были закрыты.

Нужно помнить, что менять прокладку ГБЦ нужно после каждого снятия головки двигателя, даже если это и не обусловлено её негодностью.

Процедура замены прокладки ГБЦ ВАЗ 2110 на 16-клапанном двигателе в целом схожа на то, как поменять прокладка на 8-клапанном моторе, но имеет несколько нюансов:

1. Обязательно происходит демонтаж ресивера.
2. При снятии шкивов ремня ГРМ метка выставляется на двух шкивах и снимается два шкива.
3. Снимается топливная рампа.
4. Порядок и моменты затяжек осуществляются согласно требованиям для 16-клапанного движка.

Интервалы замены прокладки ГБЦ на Ваз-2110

Самое главное, что интересует владельцев – это интервал замены данной детали.

• Фирмы-изготовителя детали.
• Качества материала, из которого изготовлена прокладка.
• Условий, в которых хранились данные детали.

Так как прокладка сделана из резины, условия хранения напрямую влияют на срок её службы. Например, деталь, купленная на рынке, которая долгое время хранилась в сыром и неотапливаемом контейнере, будет хуже такой же запчасти, купленной в магазине.

Главной функцией является обеспечение максимальной герметизации блока цилиндров с ГБЦ. Если не следить за состоянием, то ресурс двигателя существенно сократится.

Пошаговый процесс замены

1. Откройте капот и выкрутите четыре болта крепления декоративной накладки двигателя. Болты под головку на восемь.

Нажмите на фиксатор и отсоедините разъем питания на ДМРВ.
Головкой на восемь ослабьте два хомута и снимите подходящий патрубок от корпуса фильтра к дроссельной заслонке.

Изнутри шлицевой отверткой подковырните и протолкните вверх два сайлентблока на которых удерживается корпус фильтра. После демонтажа сайлентблоков, поднимите корпус фильтра и уберите в сторону.

Отверните 3 гайки крепежа модуля зажигания и отсоедините разъем. Гайки под головку на десять.

Извлеките свечные наконечники из колодцев и демонтируйте модуль зажигания вместе с проводами.
Отверните два болта крепления троса газа и освободите бобышку из зацепления с пластиковым колесом привода заслонки.

Отсоедините разъем на датчик положения распределительного и коленчатого вала, а также фишку от адсорбера.
Уберите в сторону жгут проводов на впускном коллекторе.

Ослабьте два хомута и снимите патрубки охлаждающей жидкости подходящие к дроссельной заслонке.

Снимите белый вакуумный шланг на впускном коллекторе.
Открутите 2 болта крепежа коллектора к резиновым подушкам. Болты под головку на десять.

Шлицевой отверткой ослабьте хомут крепления шланга ВУТ к коллектору и снимите его.
С задней части дроссельной заслонки снимите два разъема питания на датчики.
Ослабьте четыре хомута крепления коллектора к переходным патрубкам.

Отпустите винт хомута шланга адсорбера и снимите его. Шланг подходит к дроссельной заслонке снизу.
Выкрутите винт крепежа шланга сапуна и отведите в сторону.
Снимите впускной коллектор с переходных патрубков и уберите в сторону.

Отверните кронштейн крепежа разъема питания форсунок и разъедините его. Болт крепящий кронштейн под головку на десять.

Снимите разъём на датчик давления масла в клапанной крышке.
Отверните 3 болта крепежа проводов массы к ГБЦ. Болты под головку на десять и тринадцать.

Выкрутите четырнадцать болтов крепежа клапанной крышки и снимите ее. Болты под головку на восемь.

Открутите штуцера подачи и обратки топлива. Штуцера под ключ на семнадцать. Одним ключом держите трубку, а другим выкручиваете штуцер. Штуцера перед откручиванием желательно пометить, чтобы при сборке не перепутать.

Отверните шесть болтов крепления боковой пластиковой крышки ГРМ и снимите. Болты под головку на десять.

Открутите болт крепления кронштейна к верхней опоре двигателя. Болт под ключ на пятнадцать.

Ключом на тринадцать отверните три гайки крепежа кронштейна верхней опоры силовой установки и снимите его.
Установите метки на распределительных валах, совместив отметки на звездах и корпусе. Крутите распределительные валы по часовой стрелке с помощью двух ключей на семнадцать.

Открутите гайки крепления двух натяжных роликов и снимите их. Гайки под ключ на семнадцать.

После демонтажа натяжных роликов, снимите ремень ГРМ.
Установите головку как показано ниже, чтобы застопорить правый РВ. Далее открутите болт крепления распределительного вала. Болт под ключ на семнадцать.

Подденьте плоской отверткой и по очереди снимите шестерни распределительных валов.

Отверните двадцать болтов крепления верхней плиты ГБЦ. Болты под головку на восемь.

После откручивания болтов снимите плиту вместе с распределительными валами.
Мощным магнитом извлеките гидрокомпенсаторы из посадочных мест. Их нужно подписать и не перепутать местами при установке.

Ключом на десять выкрутите болт крепежа щупа и снимите его.
Ключом на тринадцать открутите сливной болт охлаждающей жидкости. Не забудьте заранее подставить таз для сбора жидкости.

Ослабляем хомуты и снимаем пять патрубков, которые подходят к термостату.
На корпусе термостата отсоедините разъемы питания датчиков включения вентилятора и температуры.

Советы по замене прокладки ГБЦ

Снятие и установка прокладки ГБЦ осуществляется при выставленном в ВМТ коленвале. Также необходимо проследить, чтобы оба клапана 1-го цилиндра были закрыты.

После выкручивания болтов крепления из блока цилиндров их рекомендуется заменить новыми, так как при многократном использовании болты вытягиваются, происходит «усталость металла» и болт, под действием сил натяжения, разрывается. Осуществлять замену болтов нужно, если их длина превысила 135,5 мм.

Нужно помнить, что менять прокладку ГБЦ нужно после каждого снятия головки двигателя, даже если это и не обусловлено её негодностью.

Затяжку болтов необходимо выполнять в два этапа с последовательностью, указанной на фото 16. Первый этап затяжки делается с моментом 20 Н•м (2 кгс•м), второй с моментом 69,4–85,7 Н•м (7,1–8,7 кгс•м), второй и третий — это окончательная доводка болтов на 90°.

Процедура замены прокладки ГБЦ ВАЗ 2110 на 16-клапанном двигателе в целом схожа на то, как поменять прокладка на 8-клапанном моторе, но имеет несколько нюансов:

1. Обязательно происходит демонтаж ресивера.
2. При снятии шкивов ремня ГРМ метка выставляется на двух шкивах и снимается два шкива.
3. Снимается топливная рампа.
4. Порядок и моменты затяжек осуществляются согласно требованиям для 16-клапанного движка.

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

• Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
• Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
• Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
• Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.

Источники

• https://www.vazzz.ru/kak-pomenyat-prokladku-golovki-bloka-tsilindrov-vaz-2110-8-klapanov/
• https://luxvaz.ru/vaz-2110/218-zamena-prokladki-gbc-2.html
• https://AVSU-pitanie.ru/info/porjadok-zatjazhki-golovki-vaz-2110-8-klapanov/
• https://avtozam.com/vaz/2110/kak-pomenyat-prokladku-golovki-bloka/
• https://carfrance.ru/zamena-prokladki-gbc-golovki-bloka-cilindrov-na-vaz-2112-16-klapanov/
• https://carfrance.ru/prokladka-gbc-na-8-mi-klapannom-dvigatele-vaz-2110/
• https://autodvig.com/blok-cilindrov/zamena-prokladki-gbts-vaz-2110-37079/
• https://etlib.ru/report/1394-zamena-prokladki-gbts-vaz-2110-8-klapanov
• https://AutoTopik.ru/remont/1417-kak-zatyagivat-gbc.html

Последствия несвоевременной замены

Если прокладка ГБЦ на «Десятке» повредилась или износилась, это приведет к следующим неисправностям:

1. Моторная жидкость начнет попадать в антифриз, а хладагент, соответственно, в масло. Такая проблема станет причиной перегрева двигателя и кипения охлаждающего вещества.
2. Из выхлопной трубы будет выходить пар, а мощность силового агрегата снизится до минимума.
3. Двигатель может глохнуть на холостых оборотах и при движении в гору, возможны провалы при нажатии на педаль газа.
4. Охлаждающая жидкость, которая попадет в систему смазки, будет затруднять работу масла из-за того, что при смешивании вещества потеряют свои изначальные характеристики.

В итоге регулярное использование авто с изношенной прокладкой приведет к снижению срока службы мотора машины.

Замена

Как мы уже отмечали, процедура замены на двигателях с 8 и 16 клапанами отличается не существенно. Потому представленная ниже инструкция будет одинаково полезна владельцам ВАЗ 2110 с разными типами силовых агрегатов.

https://youtube.com/watch?v=jkRxBl-LiLc

1. Загоните свой автомобиль на смотровую яму эстакаду. Хотя подъемник также будет неплохим вариантом. Вам же нужен полноценный доступ к днищу.
2. Обязательно отключите минусовую клемму от аккумуляторной батареи авто. Так вы сможете обесточить автомобиль и избежать возможных проблем.
3. Отсоедините приемную трубу вашего глушителя.
4. Снимите карбюратор.
5. Теперь приступаем к работе с электрической проводкой. Нужно отключить проводку от свечей зажигания, снять разъем от датчика температуры, а также отсоединить разъем датчика давления и уровня масла.
6. Далее отсоедините трубу вакуумного усилителя, закрепленную на впускном коллекторе.
7. Отключите датчик распределитель зажигания.
8. Теперь следует демонтировать топливный насос со всеми его комплектующими.
9. Немного ослабьте крепеж болта натяжного ролика. Это позволит снять сам ролик, а также ремень ГРМ.
10. Зафиксируйте зубчатый шкив распределительного вала, чтобы он не проворачивался при последующих манипуляциях.
11. Снимите крепежных болт, а затем демонтируйте сам шкив. Для этого вам потребуется взять в руки одновременно две отвертки.
12. Найдите гайки, которые удерживают заднюю крышку от ГРМ. Их нужно открутить, а крышку, соответственно, снять.
13. Крестовой отверткой немного ослабьте натяжение хомутов, что даст вам возможность отсоединить шланги, которые идут на выпускной патрубок ГБЦ.
14. Шестигранником выполняется демонтаж крепежных болтов ГБ. Всего их там будет 10 штук.
15. Болты следует извлечь вместе с шайбами. При необходимости шайбы меняются на новые.
16. ГБЦ снимается вместе со старой прокладкой.

Этап зачистки

1. Винты крепления — это изделия многоразового использования. Но в некоторых случаях они могут изнашиваться, что подразумевает обязательную замену болтов. Судить о степени износа можно по длине. Если они увеличились примерно до 13,55 сантиметров, тогда обязательно купите новые крепежные элементы.
2. При обратной сборке с новыми болтами, не забудьте смазать их моторным маслом. Это обеспечит более легкое и одновременно с этим надежное крепление. Плюс болты будут защищены от износа.
3. Поверхности, которыми головка и блок цилиндров соединяются между собой, следует зачистить. На них часто остаются остатки отработавшей уже свое прокладки. Потому зачистите все тщательно, просушите как следует.
4. Проверьте состояние отверстий под крепежные болты. В них также могут находиться остатки резинового уплотнителя, масло или охлаждающая жидкость. От всего этого в обязательном порядке нужно избавиться.
5. Устанавливаемая новая прокладка должна быть чистой и сухой.
6. При монтаже удостоверьтесь, что отверстие, предусмотренное для прохождения смазывающего масла, находится аккурат между 4 и 3 цилиндрами.
7. Перед установкой также следует проверить, закрыты ли клапана первого цилиндра. Они должны быть закрыты.
8. По представленной ниже схеме следует выполнять поэтапное закручивание болтов. Нарушать ее настоятельно не рекомендуем.

Особенности натяжения болтов

Отдельно стоит поговорить про затяжку болтов при замене прокладки ГБЦ. Здесь следует придерживаться определенного момента натяжения, чтобы не повредить новую прокладку или же не сделать соединение недостаточно прочным.

Этап затяжки	Момент
Первый этап	Усилие не должно быть более 20 Нм
Второй этап	Момент должен составлять в пределах от 69,4 до 85,7 Нм
Третий этап	Болт проворачивается на 90 градусов
Четвертый этап	Болт закручивается окончательно на 90 градусов.

После этого выполняется процедура обратной сборке.

Ни в коем случае не проворачивайте распределительный и коленчатый вал, пока вы не поставили на место ремень ГРМ.

Установка на место

Шкив распредвала монтируется таким образом, чтобы выступающий элемент ступицы оказался повернут в сторону двигателя.

Не забудьте проверить качество проведенной работы, зазоры, отрегулировать уровень натяжения ремня.

Да, замена прокладки имеет свои особенности и сложности. Наибольшее количество проблем вызывает разборка подкапотных элементов, чтобы добраться до искомой прокладки. В остальном же работе вполне по силам даже не особо опытным автовладельцам.

 Загрузка …

По каким причинам меняют прокладку ГБЦ на ВАЗ-2112

Официальным источником утверждается, что прокладка ГБЦ на ВАЗ-2112 на 16 клапанов может прослужить до 200 тысяч километров пробега. В основном после выполненного пробега данная деталь просто изнашивается и требует замены.

Есть несколько причин, по которым нужна замена прокладки ГБЦ на ВАЗ-2112:

• первая причина для того, чтобы поменять эту деталь – это ее износ, так как любой предмет имеет срок годности;
• если повреждается головка цилиндров, деформирована или пробита, то стоит проверить прокладку, она способна тоже повредиться, и на нее может попасть охлаждающая жидкость;
• если долгое время ездить на автомобиле с перегретым двигателем, то прокладка повредится.

Причины, по которым следует сменить прокладку ГБЦ:

1. 1. Если вы увидели, что моторная жидкость стала подтекать, то необходимо диагностировать работу двигателя.
   2. Если во время работы машины выходят не характерные выхлопы из трубы, а пар или же дым, то стоит проверить двигатель, так как это может свидетельствовать о попадании охлаждающей жидкости в цилиндры.
   3. Если в расширительном резервуаре появилась пена, то это свидетельствует о том, что отработанные газы попадают в систему охлаждения, так как пробит уплотнитель.
   4. Если на антифризе появились жирные пятна, то это значит, что нарушилась герметичность и есть плохое соединение.

1. Если в смазочное вещество попадает хладагент, то в моторной жидкости появится налет белого цвета, это признак повреждения прокладки.
