Прокладка между дросселем и впускным коллектором

3 Замена заслонки дросселя на ВАЗ 2110

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера.

Одной из самых распространенных проблем водителей “десятки” можно назвать неисправность дроссельного узла. В таком случае владельцу авто остается только одно – произвести замену заслонки. Для этого многие владельцы посещают ближайшие СТО. Но мы с вами знаем, сколько стоят услуги российского специалиста. Поэтому будет лучше, если мы рассмотрим снятие и замену детали своими руками.

Начинать работу по снятию заслонки мы будем с отключения аккумуляторных клемм. Таким образом, мы обесточим электрическую сеть двигателя. После этого отключаем разъемы от датчика положения заслонки. Делать это нужно очень аккуратно, чтобы не повредить мелкий прибор. Помимо датчика также нужно отключить регулятор холостых оборотов и снять тросик с привода открывания дросселя.

Всю имеющуюся в конструкции охлаждающую жидкость необходимо слить. После этого ослабляем хомуты, удерживающие дроссельный патрубок и шланг картерных газов. Затем снимаем шланг вентиляции картера.

На финишном этапе демонтажа откручиваем крепежные гайки, удерживающие заслонку, и осуществляем снятие сломанной детали. Дальше остается взять новую заслонку и собрать всю конструкцию в обратном порядке.

Таким образом, за 30–40 минут мы наладили подачу воздуха в топливную систему ВАЗ 2110, потратившись только на новую заслонку дросселя.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить. потому что вам уже знакомо что:

• СТО ломят большие деньги за простую компьютерную диагностику
• Чтобы узнать ошибку надо ехать к специалистам
• В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327. который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

• Чип-тюнинг (102)
  • Дроссельная заслонка (12)
  • Турбонаддув (7)
  • Экономия топлива (5)
  • Инжектор (10)
  • Программы для прошивки (5)
  • Чип-тюнинг иномарок (6)
  • Чип-тюнинг отечественных авто (8)
  • Блок управления двигателем (5)
  • Интеркулер (2)
• Стайлинг (188)
  • Пневмоподвеска (7)
  • Внешний тюнинг (113)
  • Тюнинг салона (20)
• Тюнинг автомобилей (428)
  • Тюнинг русских авто (103)
  • Бензин (6)
  • Автоэлектроника (45)
  • Тюнинг иномарок (160)
  • Автомобильные шины (6)
  • Тюнинг двигателя (6)
  • Автозвук (14)
  • Автохимия (23)
  • Тюнинг фар (18)
  • Моторные масла (23)
  • Тюнинг ходовой части (6)
  • Аэродинамический обвес (3)
  • Ксенон (7)
• Тюнинг мотоциклов (8)
• Мастер-классы (5)

• Обучение дроссельной заслонки – суть и тонкости операции
• Датчик положения дроссельной заслонки – лучший друг ответственного водителя
• Чистка дроссельной заслонки – мода или необходимость?
• Ремонт дроссельной заслонки Лансер 9 — выполнить своими руками

В нашей галерее собрано множество тематических фото

Все права защищены. 2015-2017 tuningkod.ru.

Все материалы сайта tuningkod.ru написаны специально для данного веб-ресурса и являются интеллектуальной собственностью администратора сайта. Публикация материалов сайта на Вашем сайте возможна только при указании полной активной ссылки на источник.

• Чип-тюнинг
  • Дроссельная заслонка
  • Турбонаддув
  • Экономия топлива
  • Инжектор
  • Программы для прошивки
  • Чип-тюнинг иномарок
  • Чип-тюнинг отечественных авто
  • Блок управления двигателем
  • Интеркулер
• Стайлинг
  • Пневмоподвеска
  • Внешний тюнинг
  • Тюнинг салона
• Тюнинг автомобилей
  • Тюнинг русских авто
  • Бензин
  • Автоэлектроника
  • Тюнинг иномарок
  • Автомобильные шины
  • Тюнинг двигателя
  • Автозвук
  • Автохимия
  • Тюнинг фар
  • Моторные масла
  • Тюнинг ходовой части
  • Аэродинамический обвес
  • Ксенон
• Тюнинг мотоциклов
• Мастер-классы
• Фотогалерея
• Видеогалерея

Чистка

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка

Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно

Для проведения чистки понадобятся:

• короткая и длинная отвертки;
• зубная щетка (мягкая, или просто старая);
• ватные палочки;
• чистящее средство;
• резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками

Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя

Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

2 Чистка заслонки своими руками

После длительного периода использования дроссельная заслонка под влиянием картерных газов и мелких частиц моторного масла загрязняется, что негативно сказывается на работе всего двигателя. В среднем проводить профилактическую чистку заслонки нужно каждые 40–50 тыс. км, но в идеале каждую вторую чистку нужно проводить с полной разборкой узла и промывкой всех ее составляющих.

Сама процедура очистки дроссельной заслонки не составит большого труда, главное, снимайте ее когда двигатель уже остыл, чтобы не обжечься.

Для выполнения работ в домашних условиях вам понадобится ключ на 13, набор отверток и жидкость для промывки. После снятия узла, а это не составит большого труда при наличии подготовки, возьмите жидкость и тщательно очистите дроссельную заслонку

также уделите внимание каналу принудительной вентиляции. Иногда он покрывается толстым слоем налета, так что не стесняйтесь использовать иглу или стальную спицу для идеальной очистки

Обратите внимание на прокладку в дроссельном узле, если она имеет дефекты, замените её. После этого соберите и установите деталь в обратном порядке.

При добросовестном выполнении вы ощутите забытую мощь вашего автомобиля и отзывчивость на команды педали акселератора. Если же этого покажется мало, тогда можно подумать об обновлении дроссельной заслонки на вашем ВАЗ 2112.

Признаки неисправностей

Болезнь многих ВАЗ 2110 состоит в том, что до серьезного набора оборотов машина пребывает, как говорят автомобилисты, в «вялом» состоянии, она не тянет, а более-менее резвой становится только тогда, когда обороты дойдут примерно до отметки 3000.

Это очень часто связанно с неправильной работой дросселя. Причем главным виновником может быть завод-изготовитель, но об этом – чуть позже. А сейчас – о еще некоторых признаках неисправности:

• плавают обороты двигателя;
• нет четкого отклика машины при нажатии на педаль газа;
• при переключении передач, можно наблюдать рывки;
• наблюдается вибрация, когда машина работает на холостых оборотах;
• глохнет во время переключения скорости;
• плохо запускается двигатель, если машина уже прогрета, а затем заглушена.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

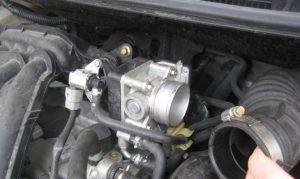

Снятие гофры с дроссельной заслонки

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя

Электронные датчики отсоединять нужно осторожно, не допуская их повреждения

Отсоединение воздушных патрубков дроссельного узла

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре

Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые

Для максимального эффекта можно также заменить воздушный фильтр.

Главная →

Устройство → Топливная и выхлопная системы → Система впрыска топлива →

Устранение неисправности

Если вы заметили, что дроссель начал плохо выполнять свои прямые обязанности, не спешите ехать на станцию технического обслуживания и отдавать свои деньги.

Проблему с заслонкой зачастую можно решить своими руками.

Чаще всего проблема с дросселем возникает из-за его загрязнения, что приводит к нарушению функциональности. Чтобы исправить ситуацию, достаточно просто почистить элемент.

https://youtube.com/watch?v=mXlU7Ss0bPk

Когда требуется чистка

Практика автовладельцев «десятки» показывает, что на этих автомобилях дроссель засоряется уже буквально через несколько лет после начала активной эксплуатации машины.

Самые большие «вредители» для заслонки — это частицы масла, пыли и газов, поступающих из картера двигателя.

Когда мотор работает, пыль смешивается с воздухом и маслом, образуя своего рода смесь, которая поступает в дроссельную заслонку. Со временем эта субстанция облепливает поверхности, скапливает на штоке холостого хода.

Вскоре покрывается грязью тепловой зазор, доступ через канал регулятора холостого хода существенно ухудшается. Если ничего при этом не делать, двигатель начнет некорректно работать, упадет динамика, мотор будет с опозданием откликаться на нажатие педали газа.

Признаки загрязнения

Определить проблемы с дроссельной заслонкой можно за счет характерных симптомов.

Признаки

Пояснение

Двигатель с трудом возвращается с высоких на низкие обороты

Это происходит, когда вы убираете с педали газа ногу. Вместо плавного возврата к требуемым параметрам, обороты буквально обваливаются до отметки 400 об в минуту. Двигатель при этом может заглохнуть, его начинает трясти. Обороты могут вернуться на нужную отметку, но с трудом

Двигатель тяжело запускается на холодную и даже при достижении рабочей температуры

Чтобы нормально запустить мотор, необходимо долго крутить стартер. Определить проблему можно на запах. Из выхлопной трубы будет поступать характерный аромат несгоревшего топлива. Попробуйте несколько раз выжать до упора педаль. Так вы полностью откроете дроссель, поступит воздух, двигатель запустится. Но в первые несколько минут движок все равно будет троить

Троение мотора — это достаточно косвенный признак, поскольку так двигатель может себя вести при различных видах поломки. Но не стоит исключать проблемы с дросселем.

Механический привод

Первые модели шли с тросовым приводом. При нажатии на педаль газа усилие передавалось механически.

Корпус дроссельной заслонки “Приоры” объединяет в себе дополнительно датчик положения этого элемента впускной системы и регулятор холостого хода, который устанавливает частоту вращения коленвала при закрытой заслонке, а также в момент запуска двигателя и во время подключения дополнительного электрического оборудования: фар, кондиционера, электромотора отопителя салона. Работает он от электропривода. Который через клапан подает воздух, минуя заслонку.

Кроме этого, корпус является частью системы охлаждения и вентиляции картера. Дроссельная заслонка “Приоры” 16 клапанов отличается от заслонки авто с 8 клапанами дополнительным отверстием на периметре корпуса со стороны впускного коллектора.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

Механический привод

Первые модели шли с тросовым приводом. При нажатии на педаль газа усилие передавалось механически.

Корпус дроссельной заслонки “Приоры” объединяет в себе дополнительно датчик положения этого элемента впускной системы и регулятор холостого хода, который устанавливает частоту вращения коленвала при закрытой заслонке, а также в момент запуска двигателя и во время подключения дополнительного электрического оборудования: фар, кондиционера, электромотора отопителя салона. Работает он от электропривода. Который через клапан подает воздух, минуя заслонку.

Кроме этого, корпус является частью системы охлаждения и вентиляции картера. Дроссельная заслонка “Приоры” 16 клапанов отличается от заслонки авто с 8 клапанами дополнительным отверстием на периметре корпуса со стороны впускного коллектора.

Как работает дроссельная заслонка

Итак, основной задачей дроссельной заслонки является подача воздуха для формирования топливно-воздушной смеси, необходимой для стабильной и эффективной работы ДВС на разных режимах. Фактически, дроссельный узел является управляемым клапаном, соединенным с педалью газа в салоне.

В свою очередь, это позволяет водителю самостоятельно и гибко дозировать подачу воздуха в двигатель. В процессе работы инжекторная система постоянно определяет положение дроссельной заслонки (угол открытия дроссельной заслонки). Передачу сигналов о положении дросселя формирует электронный датчик дроссельной заслонки ВАЗ 2110 (ДПДЗ ВАЗ 2110).

Если просто, именно ДПДЗ позволяет ЭБУ определить степень нажатия на педаль газа. Также ЭБУ фиксирует показания еще одного датчика — датчик массового расхода воздуха (ДМРВ). Кстати, это основной датчик, на оказания которого ориентируется ЭБУ. В совокупности, блок управление двигателем «понимает», на какой угол открыта заслонка и сколько воздуха на впуске поступает в целом.

Соответственно, инжектор подает нужное количество топлива, чтобы сформировать оптимальную по составу для того или иного режима работы мотора топливно-воздушную рабочую смесь. Конечно, схема работы описана не детально, так как ЭБУ учитывает еще целый ряд показаний от других датчиков ЭСУД. Однако, приведенной выше информации вполне достаточно для общего понимания того, как в целом работает дроссель.

Идем далее. В результате активного взаимодействия электронных датчиков с ЭБУ, инжекторный двигатель становится более экономичным, топливо сгорает равномерно и полноценно, мотор отдает больше мощности, выхлоп менее токсичен и т.д.

Более того, на ВАЗ 2110 управление дроссельной заслонкой электронное. Это значит, что соединение педали газа с дроссельным узлом  не прямое (механическое). Такое решение позволяет еще более гибко управлять системой питания, точнее определять положение дроссельной заслонки.

Сама дроссельная заслонка ВАЗ 2110 установлена в подкапотном пространстве, между впускным коллектором и воздушным фильтром. В дроссельный узел отдельно интегрирован ДПДЗ ВАЗ. Также некоторые версии ВАЗ 2110 могут иметь расположение дроссельной заслонки ближе к стороне переднего пассажира.

Кроме различных неисправностей дроссельного узла по механике и электрике, особенности работы дросселя и место установки также считаются одними из причин сбоев. Другими словами, на ВАЗ 2110 обычным делом является частичное или полное загрязнения дросселя. Как правило, дроссель загрязняется в том случае, если воздушный фильтр давно не меняли, сам элемент для фильтрации низкого качества или установлен неправильно, имеет место подсос воздуха в обход воздушного фильтра и т.д.

Опытные владельцы хорошо знают, что загрязнение дроссельной заслонки приводит к нарушениям и сбоям в работе двигателя. По этой причине оптимально проводить чистку, как минимум, каждые 15 тыс. км

Также важно следить за состоянием воздушного фильтра и менять его регулярно

1 Доработка дросселя ВАЗ путем смещения вентиляционного контура

Как показывает практика, самыми “многострадальными” деталями в конструкции вентиляционной системы ВАЗ 2110 являются датчик расхода воздуха и регулятор холостых ходов. Они больше всего поддаются воздействию картерных газов, которые система вентиляции “десятки” не направляет наружу, а перегоняет к входу в карбюратор по второму кругу. Такое свойство и является основной причиной, по которой приходится дорабатывать заслонку дросселя.

В начале операции понадобится заглушить старый вход большого вентиляционного контура. Для этого используем пробку диаметром 16 мм. После этого на патрубке заслонки высверливаем отверстие диаметром примерно 13 мм. В него аккуратно вставляем уголок медной трубки, ширина которой должна составлять не менее 12 мм. При этом штатную трубку из резины необходимо удлинить примерно на 1 см.

Завершающим этапом регулировки станет увеличение начального угла открытия самой заслонки. Для этого мы отрезаем жестяную полоску толщиной 1 мм и крепим ее на рычажке дросселя.

Таким образом, мы примерно за 1 час произвели доработку заслонки дросселя “десятки”. После этого “холостые” обороты автомобиля не увеличатся, так как регулятор, отвечающий за это, адаптируется после каждого запуска мотора машины.

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

1. Неуверенный старт по утрам.
2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Ремонтные работы

Теперь к вопросу о том, как выполняется процедура чистки. Чтобы все прошло нормально и без проблем, достаточно заранее подготовить все необходимые материалы, инструменты, расположить все под рукой и приступить к работе.

Для проведения чистки дросселя вам потребуется:

• Набор отверток;
• Ключ на 13 миллиметров;
• Средство для чистки дроссельной заслонки.

Специально для этих целей продаются специализированные препараты, сделанные из соответствующих компонентов. Не пожалейте денег на их покупку, поскольку средства хватит на долго. Это выгоднее, чем всякий раз менять заслонку.

Чистка спецсредством

Подготовка

Начнем с подготовительных мероприятий, которые в итоге позволят вам добраться до дросселя и не только и очистить его как следует.

1. Снимите кожух, который установлен на силовом агрегате.
2. Открутите пробку на расширительном бачке. Так вам удастся сбросить избыточное давление из системы охлаждения.
3. Немного ослабьте натяжение крепежных хомутов, после чего снимите трубку принудительной вентиляции.
4. Изучите текущее состояние воздушного патрубка, который также желательно снять, а при необходимости заменить.
5. Если в патрубке имеются существенные следы масла, тогда можно быть на 100% уверенным, что дроссель точно забился.
6. Проблема заключается, вероятнее всего, в канале принудительной вентиляции. Это объясняется тем, что у загрязнителей в виде газа из картера и частиц масле нет другого пути, кроме как через ветвь вентиляции.
7. Далее вам нужно снять трубки подогрева заслонки. Для этого достаточно ослабить хомуты с помощью отвертки.
8. На время придумайте для них заглушки из подручных средств — старые свечи зажигания, какие-то не полые резинки. Короче что угодно, что подойдет по диаметру отверстия.
9. Снимите шланг системы вентиляции топливного бака. Чтобы сделать это, нужно сначала открутить хомут, снять трос и открутить крепежные гайки дросселя.
10. Обязательно демонтируются разъемы с двух датчиков — холостого хода и положения дроссельной заслонки. Они находятся на ремонтируемом узле, потому проблем с поиском не возникнет.

https://youtube.com/watch?v=Tpz14imnBeA

Чистка

Ничего сложного в очистке заслонки дросселя нет. Эту процедуру легко можно выполнить своими руками, не привлекая специалистов с автосервисов и не тратя лишние деньги.

• С помощью приобретенного средства для чистки дросселя очистите каналы и весь разобранный узел;
• Особо тщательно промойте канал принудительной вентиляции картера двигателя, поскольку оттуда поступает наибольшее количество загрязнителей;
• Воспользуйтесь острыми предметами, если хотите провести работу ответственно и максимально тщательно. Подойдет простая спица для вязания;
• Снимите регулятор холостого хода. Чтобы сделать это, просто открутите пару болтов;
• Обязательно хорошо вымойте агрегат;
• Проверьте состояние штока. При сильном его загрязнении или наличии люфта элемент проще всего заменить. Стоит не дорого;
• Осмотрите текущее состояние прокладки. Если прокладка повредилась, обязательно купите новую. Даже если она в удовлетворительном состоянии, советуем произвести замену, раз вы принялись за демонтаж этого узла;
• Промыв элементы дроссельного узла, верните все его компоненты на места, действуя в обратной последовательности.

Результат очистки

Если соблюдать рекомендации, использовать специальные средства для чистки и не спешить, после процедуры промывки все проблемы с педалью газа исчезнут, двигатель вновь будет четко реагировать на ваши «команды».

Как вы видите, почистить дроссель достаточно просто. Самым сложным этапом можно назвать разве что разборку узла. И то, в уверенных руках мастера, пусть даже начинающего, все пройдет гладко и без помарок.

 Загрузка …
