Прописываем брелок starline b6

Как разблокировать

При необратимой поломке или утере пульта водитель может отключить охрану при помощи кнопки программирования или секретным цифровым паролем, состоящим из 1-3 цифр. Алгоритм снятия программируется при настройке процессорного блока. Приведенные в руководстве команды и таблицы позволят выбрать необходимый режим работы.

Алгоритм отключения защиты сервисной кнопкой:

1. После разблокирования двери штатным ключом начинается подача сигналов тревоги (или световых, если охрана ранее включалась без пульта). Если в блоке запрограммировано 2-этапное снятие охраны, то звуковая сигнализация не срабатывает.
2. Разместить ключ в замке и провернуть личинку в позицию «включено».
3. Нажать на скрытую клавишу настройки 3 раза. На поиск кнопки и нажатие отводится 20 секунд (с момента включения тревоги).
4. Дождаться 2 гудков штатной сиреной, указывающих на отключение функции охраны. Подача тревожных сигналов автоматически прекращается.

При запрограммированном кодовом отключении требуется ввести первый регистр пароля нажатиями на кнопку настройки. Автомобиль подает световые и звуковые сигналы тревоги, ключ находится в положении включенного зажигания. Если код состоит из однозначного числа, то охрана снимется после изъятия ключа из замка. Для ввода двух- или трехзначного числа требуется поочередно вводить регистры, разделяя цифры перед включением зажигания.

При разблокировании следует учитывать состояние функции автоматической активации охраны. Если режим активирован, то между включением и выключением цепей зажигания допускается интервал до 10 секунд. При нарушении требования цикл охраны возобновляется, все внесенные цифры пароля аннулируются. При программировании 2-этапной защиты блокировки двигателя снимаются повторным введением пароля или при помощи кнопки настройки.

Настройка брелка Starline A8

Как настроить брелок с автозапуском

Сигналка Starline A8 позволяет автоматически запускать мотор любого автомобиля, включая ВАЗ 2114, в соответствии с предварительными настройками. Автозапуск производится по разными параметрам, включая предварительно установленный таймер и температуру окружающей среды.

Прежде чем настраивать опцию автозавода мотора, от автовладельца требуется постановка транспортного средства в состояние программной нейтрали. Для этого необходимо:

• поставить рычаг коробки передач недвижимой машины в нейтральное положение;
• поднять тормозной рычаг;
• вынуть из замка зажигания ключ и покинуть салон авто;
• запереть дверь;
• включить систему охраны, предусмотренной для этого кнопкой одного из брелоков.

Настройка и включение режима автоматического пуска ДВС возможно только через основной пульт управления. Для этого используют как специальную иконку на жк-дисплее, так и долговременное нажатие кнопки номер один. Знаком того, что система включилась, станет тройной светозвуковой сигнал транспортного средства. Когда мотор запустится к этому сигналу добавится мелодичный звук брелока. При запущенном режиме, на экране будет отображаться соответствующая пиктограмма и остаток времени до окончания работы опции. При каждом последующем запуске увеличивается время работы стартера прогрева.

Автозапуск мотора возможен и по температурному датчику. Система заводит агрегат в случае, если показания термометра, фиксирующие температуру окружающей среды, достигнут определённого порогового значения.

Но существуют и ограничения на работу данной опции:

• между двумя последовательными срабатываниями должна быть пауза не меньше двух часов;
• максимальное число автозаводов в течение суток равно шести.

Процедура программирования автозапуска по температуре с помощью главного пульта управления, довольно проста. Необходимо:

• посредством третьей клавиши переместить курсор на иконку функции;
• активировать опцию нажатием второй клавиши и дождаться светозвукового сигнала подтверждения.

На дисплее засветится пиктограмма с указанием температуры, при которой включится мотор. Изменить показатель можно, нажав курсором на него и выбрать один из четырёх вариантов. В знак успешности процедуры, светодиодные лампы замигают серией по три включения.

Помимо заводки по температуре, противоугонный комплекс позволяет включать мотор по таймеру, в заранее выбранное время. Чтобы включить эту опцию, необходимо:

• курсором, управляемым клавишей номер 3, выбрать иконку запуска по таймеру;
• подтвердить свой выбор клавишей номер 2;
• дождаться подтверждения в виде светозвуковых сигналов, аналогичных автозапуску по температурному датчику (за исключением светодиодных ламп, которые замигают несколько иначе).

Таймер активирует прогрев на каждые 24 часа в одно и то же время. Но для того, чтобы опция заработала в момент, когда подходит назначенное время, необходимо находиться в радиусе действия основного пульта управления.

Опция прекращает цикл повтора, если старт двигателя был неудачным. Возможно продление работы мотора на заданное время — на пять, десять, пятнадцать или двадцать минут. Для этого курсором выбирают специальную иконку на дисплее и нажимают на неё. При старте, брелок будет показывать сколько сталось до выключения завода с учётом дополнительных минут.

Чтобы отключить функцию, необходимо нажать курсором на ту же пиктограмму, что была выбрана при её активации.

Как снять автомобиль с охраны

Для стандартного снятия используют первую клавишу пульта управления. Её нажимают кратковременно и ждут двойного светозвукового сигнала. Для бесшумной дезактивации охраны курсором наводят на иконку опции и воздействуют на неё второй клавишей.

Проблемы и их решение

В случае неудачной привязки брелока к системе или прописки стоит убедиться, что причиной тому могут быть ошибки. Учитывая, что автовладелец прописывает самостоятельно брелок Старлайн, вероятна возможность допущения ошибки.

Причины, по которым не удается прописка или прошивка прибора, могут быть следующие:

• Ошибочный набор кода при программировании.
• При прописке забывают записать коды старых брелоков.
• Проблемы в привязке и прошивке из-за не попадания в режим прописки.
• Привязка больше допустимого количества приборов.
• Несоблюдение временного интервала при наборе кода.

Правильный и последовательный процесс прописки даст возможность активировать все функции данного устройства, увеличив уровень комфорта для владельца и повысив степень защиты автомобиля.

Ремонт брелоков

Хотя компания использует ударопрочный пластик, необходимость в замене корпуса или стекла брелока  может возникнуть. Найти отдельные оригинальные детали трудно – сам производитель поставляет в продажу брелоки в сборе, но на Aliexpress при желании найдёте. А с учетом того, что китайцы давно и плодотворно собирают и клоны сигнализаций StarLine (они с некоторых пор продаются в России официально под маркой Red Scorpio, и у них совпадает даже полиграфия инструкций и буклетов (!)), и откровенные подделки, запчасти для брелоков StarLine представлены на азиатских торговых площадках в изобилии.

Для разборки основного брелока выньте батарейку, сдвинув задвижку батарейного отсека, затем выверните маленький саморез с крестовой головкой. Кроме него, половинки корпуса удерживают защелки: аккуратно поддев заднюю крышку со стороны кольца (удобно использовать гитарный медиатор, тонкую металлическую пластину), выводим крышку с пары защелок, а затем продолжаем расщелкивать их по периметру.

После этого извлекаем внутренности – основную плату, плату приемопередатчика и дисплей. При этом стоит отметить качество пайки микрокнопок – если в дешевых сигнализациях они припаяны корпусом к плате в двух точках, то у StarLine – в четырех, поэтому реже продавливаются, отрываясь от платы.

А вот заменить дисплей просто так на этом брелоке не получится – шлейф закреплен на плате, и без опыта работы с подобным монтажом удача в замене весьма сомнительна. Разбитый экранчик лучше менять в мастерской – подобных предложений на рынке много. Неисправный брелок часто становится причиной того, что сигнализация не открывает двери машины.

Способы прошивки

Полезно знать

Независимо от способа прошивки, прежде чем прописать новый коммуникатор и пользоваться им, автовладелец должен установить в устройство рабочую батарейку.

Элемент питания вставляется в отсек, спрятанный за задней защитной крышкой брелока. При установке батарейки необходимо учитывать полярность.

Соответствие кнопок на коммуникаторах Старлайн

Таблица: соответствие способов программирования для разных моделей Старлайн

Вариант 1

Чтобы перепрограммировать устройство этим методом, выполняются следующие действия:

1. На первом этапе производится отключение режима защиты. Выключать охрану можно с помощью коммуникатора или сервисной кнопки.
2. Клавиша входа в аварийный режим обслуживания для записи нажимается семь раз. При каждом последующем «клике» должен срабатывать светодиодный индикатор.
3. Производится включение зажигания, для этого ключ переводится из положения «Lock» в «ACC». Сирена должна воспроизвести семь звуковых сигналов.
4. На прописываемом коммуникаторе одновременно нажимаются первая и вторая клавиши (с закрытым и открытым замками). Если требуется перепрошить брелок для моделей В61, В91 или A91, то для этого используются элементы управления 2 и 3.
5. Если привязка выполнена успешно, то сработает один сигнал сирены. В случае, когда прописывается несколько брелоков, программирование следующего выполняется сразу. В подтверждение сработает сирена. Если привязка не была произведена, то внешние осветительные приборы моргнут пять раз.
6. После завершения процедуры программирования производится отключение системы зажигания.

Вариант 2

Инструкция по реализации второго способа привязки:

1. Производится отключение режима охраны. В автомобиле включается зажигание.
2. Кнопка входа в сервисный режим обслуживания нажимается и удерживается на протяжении шести секунд. О входе в меню программирования сообщат четыре звуковых импульса сирены.
3. На коммуникаторе одновременно нажимаются первая и вторая клавиши. Это приведет ко внесению кода брелока в память микропроцессора.
4. При успешной привязке сирена сработает один раз. При необходимости запрограммировать запасной пульт процедура выполняется сразу после добавления основного устройства. Единственное отличие состоит в том, что на дополнительном коммуникаторе одновременно нажимаются третья и четвертая кнопки. При добавлении каждого нового пульта в память блока управления будет срабатывать сирена.
5. Если в ходе процесса произойдет сбой, то системы выйдет из меню привязки. Об этом сообщат пять морганий внешних световых приборов.
6. После программирования выполняется отключение системы зажигания.

Видео о привязке пультов

Канал «ДимАСС» в своем ролике рассказал о программировании брелка Старлайн.

1. Выключается режим защиты транспортного средства. Пользователь должен три раза включить и отключить зажигание. В результате последней манипуляции светодиодная лампочка загорится на несколько секунд.
2. Затем зажигание включается и отключается еще пять раз. В итоге ключ нужно оставить в положении «АСС». Сирена сигнализации должна подать пять импульсов, это свидетельствует о входе в меню программирования.
3. На коммуникаторе одновременно нажимаются первая и вторая клавиши. При успешном программировании сирена сработает один раз. Если привязывается несколько брелоков, то настройка остальных устройств выполняется сразу.
4. Чтобы выйти из меню программирования, нужно просто отключить зажигание. В подтверждение система три раза моргнет внешними световыми устройствами.

Как установить?

Изучив инструкцию Старлайн А9, произвести монтаж противоугонного комплекса можно самостоятельно. Но для этого потребуется разобраться с картой, которая идет в комплекте.

Если при установке Старлайн А9 и во время подсоединения допускаются ошибки, охранная система будет работать некорректно, может произвольно отключаться, что снизит безопасность автомобиля.

Общая схема подключения сигнализации Старлайн А9.

Пошаговая инструкция

Процедуры производится отключение клемм от АКБ. Для этого гаечным ключом надо ослабить зажим на выходе батареи.
Монтаж микропроцессорного модуля, в котором расположена плата, производится в скрытом месте, оптимальнее всего его разместить под контрольным щитком. Это позволит обеспечить минимальную длину кабелей при подсоединении. Чтобы не допустить попадания влаги внутрь микропроцессорного модуля, его рекомендуется установить разъемом вниз. Необходимо качественно зафиксировать блок на ровной поверхности для исключения негативного воздействия вибраций. Крепить устройство нужно с помощью саморезов либо двухстороннего скотча.
Антенный блок устанавливается внутри салона на поверхности лобового стекла. Его надо разместить так, чтобы расстояние от устройства до металла на кузове составило не меньше 5 см. Это позволит предотвратить негативное воздействие помех, которые влияют на радиус действия коммуникатора.
Перед установкой антенны поверхность лобового стекла необходимо очистить и обезжирить. Поскольку внутри устройства располагается температурный контроллер, адаптер не рекомендуется размещать рядом с печкой или другими источниками тепла. Желательно, чтобы на него не воздействовали солнечные лучи. Иначе показания, которые выдает датчик температуры, будут отличаться от фактических.
Внешний контроллер устанавливается на силовом агрегате под капотом. Его фиксация осуществляется на корпусе блока цилиндров под один из имеющихся винтов М6

Важно обеспечить качественный контакт температурного датчика с корпусом ДВС.
Установка сирены производится в моторном отсеке. Место ее размещения должно находиться подальше от источников влаги и тепла

Устройство ставится рупором вниз, благодаря этому в нем не будет собираться вода. При монтаже надо удостовериться, что из-под днища нет доступа к сирене, а также проводникам, по которым она подключена.
Регулятор удара устанавливается в салоне машины. Его рекомендуется разместить в центральной части кузова, чтобы он мог эффективно определять воздействия на авто с любой стороны. При монтаже надо обеспечить беспрепятственный доступ к элементам регулировки контроллера.
Диодный индикатор фиксируется на видном месте на контрольном щитке. Прокладка кабелей осуществляется под приборной панелью.
Сервисная клавиша Валет монтируется в скрытом месте. Такого же принципа надо придерживаться при установке кнопки антиограбления. Но у потребителя должен быть прямой доступ к этим элементам в случае необходимости.
Монтаж кнопочных переключателей выполняется на двери багажного отсека и под капотом. Их надо установить так, чтобы при закрытых замках к устройствам не было доступа. После монтажа выполняется диагностика правильности их функционированья. Если при установке концевиков будут допущены ошибки, это приведет к ложным срабатываниям сигнализации.
Под облицовочным пластиком салона, в частности, под порогами, выполняется укладка всех проводов. Кабели должны идти от элементов сигнализации к микропроцессорному модулю и подключаться в соответствии со схемой.

Карта подсоединения основных элементов к разъему ЭБУ

Пиктограммы на экране: основное значение

Если смотреть, начиная с центра, и идти слева направо, то на экране присутствуют такие символы:

• Время.
• Предупредительный уровень ударного датчика.
• Включение будильников.
• Передача сигналов на сигнализацию Старлайн.
• Таймер с обратным отсчётом.
• Включение режима бесшумной охраны.
• Охрана со звуком.
• Обозначение открытых или закрытых дверей.
• Включение стояночного тормоза.
• Персональный ПИН-код, который программируется отдельно.
• Автозапуск по будильнику.
• Периодический запуск.
• Температурный автозапуск.
• Включение режима РКПП.
• Открытый капот.
• Режим сервисного обслуживания.
• Режим турботаймера.
• Автоматический режим включения.
• Ударный датчик с тревожным уровнем.
• Режим иммобилайзера.
• Включение блокировки для кнопок брелка.
• Элемент питания и уровень зарядки.
• Температура двигателя.
• Антиограбление.
• Работа двигателя. От него тоже зависит правильная настройка брелка StarLine.
• GSM/GPS модуль.
• Открытый багажник.
• Обход уровней датчиков.
• Открытые двери.
• Обход первого уровня датчика.
• Включенное зажигание.

Визуальные сигналы упрощают настройку конкретных параметров, и понимание того, как пользоваться сигнализацией Старлайн.

Как привязать брелок

При установке дополнительных элементов системы охраны на транспортное средство необходимо произвести настройку брелока, запрограммировав его под какую-либо модель машины. Для того чтобы привязать брелок к сигнализации Старлайн, необходимо выполнять те рекомендации, что дает инструкция.

Для этого надо найти расположение кнопки Valet, которая переводит систему автомобильной сигнализации не только в режим отключения или другие режимы, но и с ее помощью осуществляет программирование прибора.

При установке автомобильной системы сигнализации на автомобиль кнопку Valet, как рекомендует производитель, устанавливают в скрытное место, подальше от чужих глаз, располагая ее под панелью приборов или в месте, легкодоступном для водителя.

При монтаже охранной системы специалисты устанавливают кнопку Valet в скрытое место, такое как:

• под пластиком центральной консоли;
• в вещевом ящике панели приборов или под ней;
• в пепельнице, расположенной на панели приборов;
• между передними сиденьями, на центральном туннеле;
• под панелью приборов, в зоне рулевого вала;
• на полу под водительским сидением;
• в области педалей автомобиля;
• в дверной обивке.

Привязывают новый брелок к сигнализации следующим образом:

1. Проворачивая ключ, выключают зажигание и нажимают 7 раз на кнопку Valet.
2. Поворачивают в замке зажигания ключ в положение «старт», после чего должны прозвучать 7 сигналов охранной системы Старлайн и сработать габаритные огни. Это означает готовность транспортного средства производить прописку брелока.
3. Программирование брелока, или его прописка, производится при одновременном нажатии 2 и 3 кнопки, в результате чего при удачной попытке прозвучит звуковой сигнал автомобиля. В случае неудачной попытки произвести прописку устройства транспортное средство переходит в стандартный режим и попытку прописки аппарата повторяют заново.
4. По окончании программирования прибора выключают зажигание. Пятикратное мигание огней габаритных приборов автомобиля подтверждает окончание прописки.

Система охранной автомобильной сигнализации Старлайн предусматривает возможность произвести прописку дополнительных брелоков. Память Starline a61 рассчитана на комплект из 4 устройств, из которых один основной, а три — дополнительные. В процессе прописки дополнительных устройств необходимо соблюдать интервал времени не менее 10 секунд между командами с разных приборов.

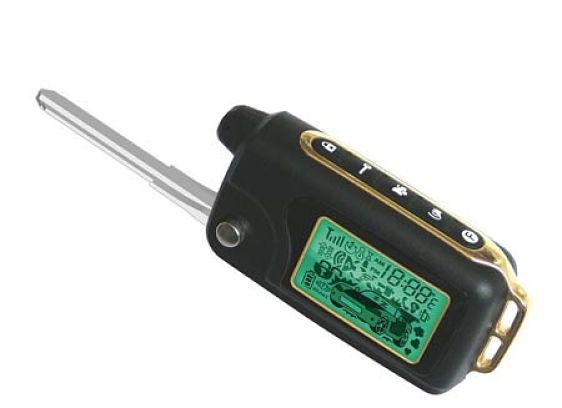

Брелок с выкидным ключом

Многим владельцам не нравится носить на связке ключей тяжелый брелок. Делать это вообще не рекомендуется, так как в разы снижает защищенность машины: украв или отняв ключи, угонщик сразу получает возможность не искать сигнализацию в салоне, а просто отключить ее или перевести в сервисный режим. Но в последнее время появилась мода встраивать брелоки в ключ автомобиля – в Интернете встретите предложения по продаже выкидных ключей под разные сигнализации, в том числе и под StarLine A93.

С точки зрения защищенности машины это более глупо, чем ношение брелка на связке. Прибегать к этому решению стоит только при полноценном использовании возможностей сигнализации – должна быть настроена двухэтапная валидация (ввод секретного кода штатными клавишами автомобиля).

Для переделки брелка сигнализации в выкидной ключ потребуется разобрать и корпус штатного ключа автомобиля – из него придется извлечь чип штатного иммобилайзера, чтобы автомобиль мог штатно запускаться новым ключом. Разбираем и брелок сигнализации, как описано выше.

В новый ключ-брелок сначала переставляем стекло от брелока сигнализации, если в купленном ключе вместо него просто прорезь

Стекло отделяем от панели осторожно с помощью тонкого ножа. После этого переставляем выкидное жало

Далее вставляем в корпус платы, извлеченные из брелока, проверяем, совпадают ли микрокнопки на плате с резиновыми кнопками в ключе. Находим свободное место для чипа иммобилайзера – желательно, чтобы он был как можно ближе к самому жалу ключа и был сориентирован так же, как в штатном. Для закрепления чипа используем клеевой пистолет. Остается только закрыть крышку ключа-брелока, вставить батарейку, проверить работу кнопок.

Интерфейсы устройства

Автомобильная сигнализация характеризуется наличием максимально удобных интерфейсов, с помощью которых процесс инсталляции на автомобиль во время построения охранных комплексов значительно упрощается. Параллельно с этой автомобильной сигнализацией предоставляется возможность применения дополнительного оборудования, которое различается между собой по предназначению.

При установке данной автосигнализации может применяться передовой способ блокировки двигателя с помощью цифрового радиореле. Также обеспечивается возможность использования технологий сигналов информации и управления на большом расстоянии, которые определяют зоны покрытия GSM каналов связи. Благодаря применению спутникового GPS-канала связи можно постоянно мониторить транспортное средство.

Защита от ошибок – встроена

Допустим, сервисный режим был активирован, вы в этом убедились, но затем прописать в память сигнализации не получилось ничего. Тогда, набор брелков, информацию о которых «помнит» сигналка, останется прежним. Он не «обнулится», как многие думают. Ну а иначе, неумелые действия оператора приводили бы к потере какой-либо связи с авто.

Сервисный режим, который активируется нажатием кнопки Valet 7 раз, позволяет записывать ещё и коды цифровых реле.

Цифровое реле, блокирующее двигатель

Собственно, первые 5 секунд сигналка «не знает», что именно будет прописываться: новые брелки или реле. А сам интервал продолжительностью 5 секунд является критическим – когда он истекает, система возвращается к обычному режиму. Отсюда, кстати, можно сделать вывод: повторяя шаг «3» (см. «Последовательность действий…»), не нужно выжидать слишком долго.

Защита от ошибок у «Старлайн» – максимальная. Помимо сервисного, есть ещё режим программирования. Но задействовать его можно только намеренно: 5 раз нажать Valet, включить зажигание. Число «5» от «7» отличат все, поэтому исключены любые непредвиденные последствия.

Почему не прописывается новый брелок Starline A61

Иногда не удается прошить или осуществить привязку пульта к системе. Это связано с ошибками. Приняв решение прописать брелок Starline а61 самостоятельно, владельцы могут совершить оплошности.

Ошибочного нажатия кнопок при записи

Различные модели систем имеют разные комбинации – на это стоит обратить внимание.
При переустановке часто забывают заново записать старые пульты.
Водитель не вошел в режим программирования.
Попытки записи большего количества брелоков, чем предусмотрено сигнализацией Starline.
Долгие интервалы между нажатием кнопок (выходит за установленные 20 секунд).. Избегание ошибок поможет осуществить грамотную запись пульта и программирование дополнительных функций в системе Starline А61

Избегание ошибок поможет осуществить грамотную запись пульта и программирование дополнительных функций в системе Starline А61.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

Запрограммировать брелок сигнализации Starline A61 можно путем определенного порядка действий:

1. при выключенном зажигании семь раз подряд жмем сервисную кнопку Valet на брелоке Starline A61;

даем старт зажиганию. При входе в режим для записи брелоков, в качестве проверки информации, должно прозвучать семь сигнализационных вызовов;
для программирования брелка единовременно зажимаем кнопки 1 и 2. Если запись прошла успешно, то поступит оповещение в виде одного звукового сигнала;
процесс записи оставшихся брелоков проходит так же, как в пункте выше. Интервал записи каждого из брелоков не должен превышать пяти секунд. При каждом успешном результате записи брелока будет соответствующий звуковой сигнал оповещения;
завершаем процесс выключением зажигания. Подтверждением об успешном окончании записи будет пять вспышек габаритов.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Прописать брелок старлайн А61 возможно только при выключенной охранной системе

Память сигнализации может вместить в себя до четырех записей. При каждом новом внесении кода не забывайте обновлять старые, так как они автоматические стираются из памяти

Прописать брелок старлайн А61 возможно только при выключенной охранной системе. Память сигнализации может вместить в себя до четырех записей. При каждом новом внесении кода не забывайте обновлять старые, так как они автоматические стираются из памяти.
