Пробка радиатора: виды, монтаж, выбор обвязки

Ремонт своими руками

Восстановление работоспособности этого клапанного элемента состоит из трех этапов: разборки, чистки, замены поврежденных элементов.

Ремонт этой части расширительного бачка своими руками сможет осуществить даже новичок, придерживаясь внимательности и аккуратности. Для этого понадобится только отвертка с тонким плоским концом.

Работы нужно проводить в такой последовательности:

• выкрутить данную деталь, тщательно протереть ее внутреннюю поверхность, избавившись от капель антифриза;
• с помощью отвертки удалить резиновый уплотнитель;снять пружинку, которая находится под резинкой;

• после этого извлечь ставшие доступными элементы клапана;
• используя ватные палочки, мыльный раствор, промыть внутреннюю полость крышечки;
• в случае видимых повреждений, деформаций, произвести замену пружинки, резинового уплотнителя;
• установить все детали последовательно в обратном порядке.

Дорогой или дешевый антифриз — стоит ли платить больше?

Таким образом, регулярный контроль состояния расширительного бачка на протяжении эксплуатации авто является важной задачей для обеспечения оптимальных условий работы двигателя. Осуществить диагностику, профилактику и ремонт клапанной крышечки сможет каждый автолюбитель

1 комментарий

Игорек says: Спасибо, реально полезная статья.

Выбор и установка пробки

Радиаторная пробка – один из простейших элементов, которые используются при монтаже батарей отопления. Тем не менее, недостаток внимания на этой этапе может обернуться большими проблемами в будущем.

Выбор и принцип работы устройства

Особых сложностей на этом этапе возникнуть не должно, ведь все заглушки для радиаторов однотипные, а основные отличия заключаются в размерах, типе резьбы и т.д. Да и принцип работы пробки радиатора один и тот же.

При выборе нужно учитывать:

• сочетание материалов (металл радиатора + металл самого элемента). При покупке комплекта вместе с батареей ошибки гарантированно не будет. Например, радиаторная чугунная проходная пробка – не лучший вариант для медных труб;
• тип резьбы, здесь все зависит от того, с какой стороны батареи она будет устанавливаться. Если с левой, то и резьба нужна левая, с правой стороны – правосторонняя резьба;
• тип, проходная либо глухая, которая используется просто для перекрытия отверстия в торце батареи;

На фото – проходная модель

эстетическая сторона вопроса также играет не последнюю роль;
также внимание нужно обратить на диаметр резьбы подводящей и отводящей трубы. В этом случае пробки для радиаторов отопления играют роль переходников, распространены диаметры от 1/2 до 1,0 дюйма.. В состав комплекта для установки батареи может входить 4 проходные пробки (могут встречаться под названием футорка, то есть играют роль переходника с одного диаметра на другой), 2 кронштейна для подвешивания батареи на стену и пластиковые анкеры, которые нужны для установки кронштейнов

Также в комплект входят 2 заглушки или 1 заглушка + кран Маевского, его также можно установить своими руками

В состав комплекта для установки батареи может входить 4 проходные пробки (могут встречаться под названием футорка, то есть играют роль переходника с одного диаметра на другой), 2 кронштейна для подвешивания батареи на стену и пластиковые анкеры, которые нужны для установки кронштейнов. Также в комплект входят 2 заглушки или 1 заглушка + кран Маевского, его также можно установить своими руками.

В состав этого комплекта входит все, что нужно

Что касается принципа действия, то они могут выполнять всего 2 функции:

• перекрывать путь теплоносителю, для этого в футорку либо в отверстие на секции радиатора просто вкручивается заглушка;
• работать как переходник с одного диаметра на другой. Для удобства соединения с радиатором и трубами отопления в футорках предусмотрена резьба с двух сторон, с одной стороны внешняя, с другой – внутренняя.

Модели с разной резьбой

Установка батареи отопления

Установка в отопительный прибор выполняется в последнюю очередь, сперва нужно надежно закрепить его на стене.

Инструкция к выполнению работ выглядит так:

• сперва собирается нужное число секций радиатора отопления. Так как используется резьбовое соединение отдельных секций, то для большей герметичности стыка использовать можно либо промасленную паклю, либо ФУМ ленту;
• затем под окном выбирается место для размещения радиатора с выдерживанием рекомендованных расстояний до подоконника и стен. В стене делаются отверстия под кронштейны, затем в них вбиваются пластиковые вставки и уже в них вставляются металлические держатели;

Рекомендации по размещению батареи

Лучше использовать пластиковый инструмент

• при этом нужно не перетянуть соединение, иначе может повредиться резьба или даже корпус. Микротрещина может оказаться невидимой на этапе установки, но под действием давления горячая вода станет просачиваться через нее, а ремонт отопления зимой – занятие не из приятных;
• после установки пробок к ним подключаются подводящий/отводящий трубопроводы, устанавливается кран Маевского в верхней части и заглушка – в нижней. Можно переходить к проверке герметичности стыков, для чего достаточно заполнить систему водой и понаблюдать, не просачивается ли где-либо вода.

Расположение футорок

Из общих рекомендаций можно отметить то, что:

• пробка для чугунного радиатора требует особо бережного к себе отношения. Чугун на сжатие работает отлично, но этот металл отличается хрупкостью, так что сравнительно слабый удар может стать причиной появления микротрещины в корпусе. Нежелательно даже ронять ее на твердую поверхность, сталь в этом вопросе более надежна;
• можно встретить рекомендации при сборке самого радиатора, а также установке пробок использовать для большей герметичности обычную краску. Это действительно даст надежную герметичность стыка, но смотреться будет не очень красиво, к тому же разобрать такое соединение в будущем будет очень сложно, современные радиаторы отопления и пробки окраски не требуют.

https://youtube.com/watch?v=nnQz2VA7C_M

Проверка состояния крышки

В некоторых ситуациях правильно с позиции автомобилиста будет заняться самостоятельной проверкой пробки из расширительного бачка

Но важно учитывать, что это довольно сложная процедура. Ведь работоспособность элемента напрямую связана с создаваемым внутри системы охлаждения давлением

Искусственно в гаражных или домашних условиях создать нужное давление, дабы проверить элемент, не очень просто. Потому пробку от расширительного бачка, которую подозревают в неисправностях, часто отправляют в автосервис, а не ломают голову над тем, как сделать это своими руками.

Суть диагностики на автосервисе заключается в том, что проверяемая крышка бачка подвергается давлению, создаваемому специальными насосами. Именно они обеспечивают необходимое количество атмосфер для той или иной модели крышки с клапанами. Это даёт возможность увидеть, срабатывает ли при заданных значениях открытие и закрытие, либо устройство вышло из строя и требует замены.

Самостоятельно провести диагностику можно, пусть даже точность полученных результатов будет ниже в сравнении с проверкой в автосервисе. Зато платить деньги никому не придётся. Для проверки нужно выполнить следующие манипуляции:

Для начала, пока двигатель не запускался, нужно снять крышку со своего расширительного бачка в подкапотном пространстве, и визуально осмотреть пробку со всех сторон при хорошем освещении. Наличие сколов, разных трещин, разрывов и затёртостей говорит о том, что элемент имеет ряд механических повреждений, которые вероятно и привели к появлению характерных симптомов.
При отсутствии механических повреждений верните заглушку на место, и запустите мотор. Нужно дождаться, когда ДВС прогреется до своих рабочих параметров. Снова вернитесь к подкапотному пространству, наденьте перчатку и начинайте постепенно раскручивать пробку

Важно создать вокруг себя тишину, поскольку тут придётся слушать.
Если вы ничего не слышите, никакие звуки при открытии не появляются, с крышкой всё хорошо. Но при наличии звука, напоминающего процесс открытия какой-нибудь газировки, это указывает на неисправность

Шипение говорит нам о том, что клапан не срабатывает, хотя давление уже достаточно высокое. Подобные звуки подтвердят ваше опасение. Заглушка сдерживает избыточное давление, поскольку клапан не функционирует и не открывается при необходимости.
Проверить низкое давление можно несколько иначе. Для этого закрутите плотно крышку, прогрейте двигатель до рабочих температур, после чего проинспектируйте состояние толстых шлангов в вашей системе охлаждения. Бывают ситуации, когда шланги оказываются словно вдавлены внутрь, их сжало. Характерный признак, подсказывающий автомобилисту, что крышка вышла из строя, и не нагнетает давление при его падении ниже требуемого уровня.

Существует альтернативный метод диагностики, но он подойдёт не всем, поскольку автомобильные системы охлаждения отличаются по своей конструкции и доступу к шлангам.

Если же добраться без лишних демонтажных работ к шлангу системы охлаждения вы можете, попробуйте использовать этот метод. Вам потребуется открутить пробку, сжать подручным приспособлением или просто рукой один шланг, а затем вернуть на место крышку. То место, которое вы зажали, следует отпустить. Если при этом трубка вернётся в своё изначальное состояние, с клапанами всё хорошо.

При выявлении признаков, указывающих на неисправность клапанной крышки расширительного бачка с жидкостью охлаждения, единственным способом устранить неисправность будет замена повреждённого элемента. Для этого купите такую же крышку, как установлена на вашу машину, и закрутите её. Если после таких манипуляций работоспособность системы вернётся к норме, причина крылась именно к заглушке бачка с антифризом.

Пробка достаточно маленькая и неприметная, но на практике выполняет крайне важные функции. Потому автовладельцам рекомендуется периодически проверять её работоспособность, проводить визуальный осмотр и не забывать подливать в бачок качественную охлаждающую жидкость.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

• Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
• Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

String(10) «error stat»

Автомобиль состоит из множества узлов и деталей, одни из которых требуют постоянного внимания, а другим достаточно и периодического осмотра. Даже небольшие, на первый взгляд, не очень важные детали могут доставить автолюбителю массу хлопот. Вот к таким незаметным устройствам и относится крышка радиатора, неисправность которой может стать причиной ряда проблем. Поэтому и постараемся разобраться: как проверить крышку радиатора и зачем она нужна в автомобиле.

Процесс установки пробки

Прежде чем установить пробку для алюминиевого радиатора, следует надежно зафиксировать отопительный прибор на стене.

В целом можно придерживаться следующей инструкции:

Вначале выполняют сборку отдельных секций в единый прибор отопления, количество секций подбирается индивидуально для каждого случая. При соединении элементов пользуются ФУМ лентой, позволяющей достичь максимальной герметичности.
Далее выбирают место, где будет располагаться радиатор, чаще всего их устанавливают под окном

При этом очень важно придерживаться рекомендованных расстояний от стены, пола и подоконника.
Затем в стене делают отверстия с помощью специальных инструментов, забивают в них пластиковые анкеры и вкручивают металлические кронштейны. На них навешивают радиатор.

• Теперь можно устанавливать пробки для биметаллических радиаторов, тем более что сложности в этом процессе нет. Их корпус выполнен в форме шестигранника, это позволяет использовать для закручивания любой ключ. Не следует сильно затягивать пробку, чтобы не повредить резьбу или корпус. В процессе закручивания может образоваться невидимая микротрещина, в которую может протекать вода под давлением. Кроме этого ремонт батарей в зимнее время никому не доставляет удовольствия.
• После того как пробки будут установлены, можно подключать входящий и выходящий трубопровод. Параллельно устанавливают кран Маевского в верхнее отверстие радиатора, а заглушкой закрывают нижнее отверстие. Стоит отметить, что приспособление для спуска воздуха стоит недорого, а эффективность отопления повышается в значительной степени. Чтобы воздух легче выходил из системы, приборы отопления устанавливают с небольшим уклоном, в несколько градусов.
• Проводят тестирование отопительных приборов и мест соединений. Для этой цели в систему наливают жидкость и осматривают проблемные места.

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

1. На холодном двигателе выкрутить крышку из горловины бачка.
2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.
3. Если механических повреждений нет, то крышку закрутить обратно.
4. Далее завести двигатель и прогреть его до рабочей температуры.
5. На заведённом моторе аккуратно открутить крышку.
6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.
7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлениемВыполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Это интересно: Замена печки на «Шевроле Авео»: инструменты, инструкция, советы

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

1. Выкрутить крышку из горловины бачка.
2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.
3. Далее снять пружину.
4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.
5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.
6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.
7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Проверка прокладки крышки

Вместе с клапанами имеет смысл проверить и герметичность верхней прокладки крышки радиатора. Даже когда воздух со свистом выходит при открывании крышки это свидетельствует лишь о работоспособности клапана. Однако через негерметичную прокладку антифриз может понемногу испаряться, из-за чего его уровень в системе падает.

При этом возникает и обратный процесс, когда вместо того, чтобы забрать антифриз из расширительного бачка в систему попадает воздух из атмосферы. Так образуется воздушная пробка («завоздушивание» системы).

Проверить пробку можно параллельно с проверкой обратного клапана. В исходном положении она должна быть установлена на своем месте на радиаторе. Для проверки нужно «надуть» радиатор через трубку, идущую от расширительного бачка (однако давление должно быть небольшим, около 1,1 Бара), и закройте трубку.

Можно просто послушать наличие шипение выходящего воздуха. Однако лучше сделать мыльный раствор (пену), и обмазать им пробку по периметру (в районе прокладки). Если воздух из-под нее выходит, — значит, прокладка негерметична и требует замены.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

• Лада Калина;
• Форд Фокус;
• Газель Некст;
• Дэу Ланос;
• Фольксваген Пассат;
• Лада Приора;
• ВАЗ 2110;
• Рено Логан;
• Опель Астра;
• ВАЗ 2114;
• Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

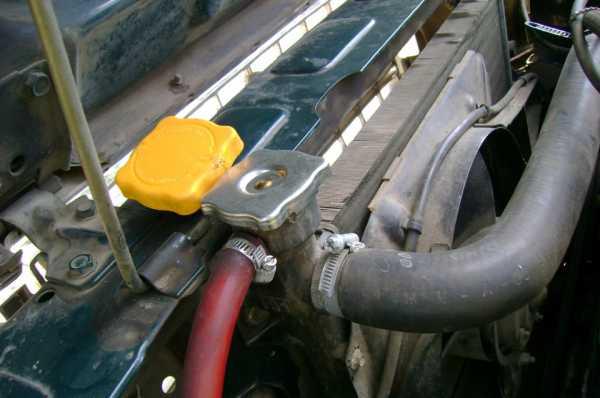

Как проверить работу крышку радиатора

Проверить исправность крышки радиатора можно несколькими методами. Для этого нужно следовать представленному ниже алгоритму.

Проверять крышку радиатора необходимо при полностью остывшем двигателе, поскольку деталь будет иметь высокую температуру охлаждающей жидкости. Прикоснувшись к ней в нагретом состоянии можно обжечься! Кроме этого, антифриз в горячем состоянии находится в системе под давлением. Поэтому при открывании крышки он может выплеснуться наружу, что также грозит серьезными ожогами!

• Визуальный осмотр. В первую очередь необходимо визуально проверить состояние крышки. В идеале она не должна иметь механических повреждений, сколов, вмятин, царапин и так далее. Если имеют место перечисленные повреждения, то рано или поздно на их месте возникнет очаг коррозии, который будет постоянно расширяться. Такую крышку можно или зачистить и покрасить заново, или поменять на новую. Второй вариант предпочтительнее.
• Проверка пружины. Конструкция каждой крышки радиатора подразумевает наличие пружины, которая служит частью предохранительного клапана. Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.
• Проверка атмосферного клапана. Для проверки его нужно потянуть и открыть. Далее отпустить и проверить, чтобы он полностью закрывался. Также в процессе проверки нужно обязательно проверить седло клапана на предмет наличия в нем грязи или отложений, которые могут появиться в процессе испарения старого антифриза. Если грязь или отложения имеются, то вариантов два. Первый — попробовать почистить седло. Второй — заменить крышку на новую. Однако все зависит от степени загрязнения внутренней поверхности вакуумного клапана.
• Проверка срабатывания клапана. Для этого необходимо воспользоваться специальным прибором. О нем чуть далее.

Существует так называемый «народный» метод проверки состояния крышки радиатора. Он заключается в том, чтобы на прогретом (включенном) двигателе пощупать патрубок радиатора. Если давление в нем есть, значит, крышка держит, а если патрубок мягкий — значит, клапан на ней пропускает.

Однако встречается и описание еще одного «народного» метода, который на самом деле некорректен. Так, утверждается, что необходимо сдавливать рукой верхний патрубок, одновременно с этим наблюдая повышение уровня жидкости в расширительном бачке. Или, аналогично, демонтировав конец отводного патрубка наблюдать, как антифриз будет вытекать из него.

Дело в том, что столб жидкости приподнимает седло клапана лишь в ситуации, когда давление от силы сжатия будет гораздо больше. На самом же деле жидкость при возрастании давления давит во всех направлениях, и будет приподнимать перепускной клапан лишь «на излишках». И давление охлаждающей жидкости распространяется по всем каналам, а не только в одном конкретном (к седлу).
