Ремонт кондиционера шевроле лачетти

Кондиционер для Chevrolet Lacetti: стоимость и артикулы комплектующих

Производитель	Артикул	Класс оборудования	Совместимость по году выпуска авто	Примерная стоимость, руб.
General Motors	96804274	Эконом	2003-2013	12600
General Motors	96539388	Премиум	2003-2013	25000
General Motors	96484931	Оптимум	2003-2013	17000
Novline	Р96539394	Эконом	2003-2013	11000
Novline	Р96539392	Оптимум	2003-2013	15500

Выбирать АС для Шевроле Лачетти необходимо строго по VIN-номеру транспортного средства или путем сверки артикулов на совместимость в каталоге официального производителя. В противном случае существует вероятность приобрести оборудование несовместимого типа для транспортного средства по мощности, виду креплений или энергопотреблению.

13. Предохранители

Плавкие предохранители

Замена плавкого предохранителя:

1. Откройте крышку блока плавких предохранителей.

2. Найдите перегоревший предохранитель (по оплавившемуся элементу).

3. Удалите перегоревший предохранитель пинцетом для предохранителей. Пинцет для предохранителей находится в блоке предохранителей в моторном отсеке.

Внимание

Для удаления перегоревшего предохранителя не пользуйтесь инструментами, проводящими электричество. Следует использовать только специальный пинцет для предохранителей. Использование металлических инструментов может вызвать короткое замыкание, повредить электрическую систему или вызвать возгорание. Можно получить серьезную травму.

Рис.6-36(3)

4. Выявите причину перегорания плавкого предохранителя и устраните проблему.

5. Установите новый плавкий предохранитель, который должен соответствовать спецификациям, изложенным в данном руководстве. (См. раздел «Структура блока предохранителей» далее в этом разделе.)

Внимание

Установка заменителя плавкого предохранителя, предохранителя неправильного типа или с другим номинальным значением тока может привести к повреждению электрических схем или даже возгоранию.

Следует использовать только предохранители, указанные в данном руководстве, и не устанавливать предохранители других типов или с другими значениям максимального тока.

Невыполнение этого требования может привести к получению травм, поломке автомобиля или повреждению другого имущества.

Примечание

В блоке предохранителей в моторном отсеке имеется 3 резервных предохранителя (на 10 А, 15 А и 25 А).

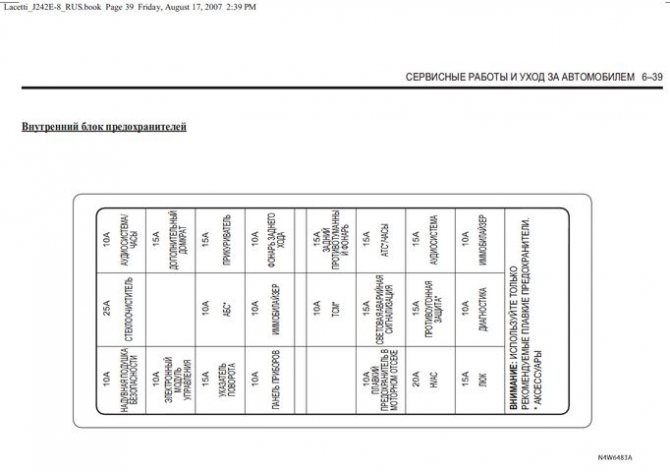

Блок предохранителей

• Внутренний блок предохранителей расположен на левой стороне панели управления.
• Блок предохранителей в моторном отсеке находится за резервуаром охлаждающей жидкости.

Заправка кондиционера своими руками: пошаговая инструкция

Объем заправляемой жидкости напрямую зависит от типа и мощности системы кондиционирования: для устройства с одним испарителем потребуется примерно 600 г фреона, для прибора с двумя испарителями – 1100 г, а в портативные холодильники и кейсы для автомобиля необходимо заливать до 200 г жидкости.

После прочистки и вакуумизации системы кондиционирования можно приступать к непосредственно заправке. Заливается хладагент следующим образом:

• Для начала извлекаем клапан штуцера на патрубке низкого давления и защищаем пространство вокруг изделия от грязи и технического масла;
• Далее надеваем на штуцер заправочную станцию – систему патрубков, подключенных к заправочному баллону и манометру;
• Затем включаем зажигание и доводим двигатель до 1500 оборотов в минуту. Для этого можно попросить помощи у напарника или положить какой-либо предмет на педаль газа;
• Включаем кондиционер в режиме рециркуляции на максимальной мощности и открываем штуцер низкого давления;
• После заполнения АС фреоном давлением в 285 кПа, закрываем штуцер и отключаем кондиционер.

При правильном завершении операции, температура в замкнутом салоне автомобиля опуститься до отметки в 6-7 градусов по Цельсию. Если после заправки кондиционер недостаточно качественно охлаждает, необходимо повторить процедуру прочистки устройства, а также заменить расходные материалы и проверить систему на герметичность.

Где находится предохранитель

В автомобилях Лачетти с кузовами седан, универсал или хэтчбек используется унифицированная схема электрической проводки с монтажными блоками в моторном отсеке и салоне машины. Предохранитель прикуривателя расположен в салонном модуле, который находится под заглушкой на торцевой плоскости панели приборов со стороны кресла водителя. Вставка номиналом 15 А находится на 3 позиции сверху в крайнем правом ряду защитных элементов.

Как проверить и заменить

Если в машине не работает прикуриватель, то водителю необходимо выполнить действия:

1. Выключить зажигание и извлечь ключ из замка.
2. Открыть дверь, а затем снять декоративную пластиковую крышку, под которой находится монтажный блок. Для демонтажа крышки используется ручка, под воздействием усилия пластиковые защелки сжимаются, панель выходит из посадочного гнезда. На внутренней стороне крышки имеется наклейка с указанием номинала и назначения плавких элементов защиты.
3. Для извлечения предохранителей используется пластиковый пинцет, который хранится в отдельном гнезде в монтажном блоке под капотом (смонтирован позади аккумулятора). Для доступа к пинцету требуется снять крышку коробки.
4. Снятый элемент защиты необходимо осмотреть, прозрачный корпус позволяет визуально определить целостность металлической перемычки. Если цепь разомкнута, то необходимо установить новый предохранитель номиналом 15 А. Не допускается использовать детали с отличающимся номиналом или самодельные конструкции.
5. Закрыть крышку блока, уложить пинцет на штатное место, а затем проверить работоспособность приборов. Если прикуриватель не работает или предохранитель перегорает снова (без подключения дополнительной нагрузки), то необходимо проверить состояние электрической цепи и прибора. Поврежденные детали следует заменить на запчасти оригинального производства.

Chevrolet Lacetti Замена предохранителей и реле Шевроле Лачетти

Chevrolet Lacetti > Электрооборудование > Замена предохранителей и реле Chevrolet Lacetti

Chevrolet Lacetti Замена предохранителей и реле

Работу проводим при выходе из строя предохранителей и реле.

При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.

Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку, снимаем крышку монтажного блока.

На обратной стороне крышки нанесена схема расположения предохранителей и реле и указано их назначение.Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.Заменяем перегоревший предохранитель новым.

Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой.Для доступа к предохранителям монтажного блока в салоне автомобиля открываем левую переднюю дверь.

Потянув за ручку, преодолевая сопротивление защелок…

…снимаем крышку в левом торце панели приборов.С помощью пинцета из монтажного блока в моторном отсеке заменяем перегоревший предохранитель новым.

Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).

Если необходимо снять монтажный блок в моторном отсеке…

…головкой «на 10» отворачиваем гайку.

Снимаем со шпильки наконечник провода.

Отверткой отжимаем два фиксатора с одной стороны блока и два с другой…

…и приподняв блок, отсоединяем от него колодки проводов.

Снимаем монтажный блок. Устанавливаем монтажный блок в обратной последовательности.

Для замены реле расположенных под панелью приборов, снимаем нижнюю облицовку панели приборов (см. Снятие нижней облицовки панели приборов).

Реле установлены на кронштейне, закрепленном на каркасе панели приборов.

Вынимаем рукой неисправное реле и заменяем его новым.Устанавливаем нижнюю облицовку панели приборов.

Замена предохранителей и реле Шевроле Лачетти

Заказать книгу «Chevrolet Lacetti. Устройство, эксплуатация, обслуживание, ремонт. Иллюстрированное руководство»

Скачать книгу «Chevrolet Lacetti. Устройство, эксплуатация, обслуживание, ремонт. Иллюстрированное руководство»

Предохранители и реле Chevrolet Lacetti, электрические схемы

Шевроле Лачетти — удобный легковой автомобиль, выпускающийся в двух кузовах, седан и хэтчбек. Многие автолюбители покупают данную модель с рук и не знают, с какими проблемами сталкивался предыдущий хозяин. На новых автомобилях также со временем появляются неполадки, связанные с работой электроприборов и оборудования. Чтобы самому вовремя устранять все неисправности, нужно быть подготовленным и иметь под рукой нужную информацию. Очень часто данная информация может сберечь много времени, нервов, а иногда и спасти в трудной ситуации. Из этой статьи вы узнаете, где находятся предохранители и реле Chevrolet Lacetti, за что отвечает каждый из них и какими способами можно устранить проблемы в электрике.

Обратите внимание, что проверяя предохранители визуально, внешне они могут выглядеть исправными, разрывов видно не будет, однако при установке в монтажный блок такие предохранители работать не будут. Для точного определения исправности предохранителей используйте тестер и прозванивайте каждый из них, не доставая из монтажного блока

Также возьмите за правило возить набор запасных предохранителей и реле, т.к. места они занимают немного, а в трудную минуту способны выручить.

Блок предохранителей в подкапотном пространстве

Находится с левой стороны, между АКБ и расширительным бачком системы охлаждения. При открытии крышки, на ее внутренней стороне, находится инструкция с обозначением и расположением предохранителей.

Это интересно: Плохо включается вторая передача на Шевроле Ланос — фото

Устраняем неприятные запахи правильно

Появление неприятного запаха в салоне при включении системы кондиционирования является следствием развития плесени и бактерий в вентиляционных магистралях и очищающих фильтров устройства. Очистить кондиционер можно химической дезинфекцией или механической прочисткой.

Для прочистки механическим методом снимаем центральную панель торпеды, после чего откачиваем хладагент из системы кондиционирования. Отсоединяем все патрубки в системе и аккуратно извлекаем, далее прочищаем магистрали щупом или проволокой с намотанной на конец губкой или щеткой, предварительно обработанных в техническом спирте или хлоргекседине. В завершении меняем очищающие фильтра на новые и собираем систему.

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Проверяем нити накала обогрева стекла

Схема проверки нитей накала обогревателя

В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

1. Запускаем двигатель и включаем обогреватель.
2. Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
3. Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
4. При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
5. Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

Почему на Шевроле Лачетти не горит ближний свет: не работает

С ними по идеи и ближний погаснет, сначала приспособил то что было в наличии, провод с предохранителем. Zoom провод с предохранителем в качестве выключателя габаритов И как то раз торопился, выдергивать предохранитель не было времени, глушу машину вытаскиваю ключь из замка зажигания, открываю дверь и … все тухнет.

Какова была моя радость, когда я узнал что можно не тыкать выключатель предохранитель. Идем дальше, день проходит свет работает а вот предохранитель на ближнем начинает таить.

Ближний свет фар включается только после замыкания контактов реле К4, расположенного также в монтажном блоке моторного отсека.

Если обе лампы ближнего света не горят, проверяем предохранитель F6 10Ачерез который подаётся питание на обмотку реле К4. Находится этот предохранитель в монтажном блоке расположенным в салоне автомобиля с левого торца передней панели, крышка которого доступна только при открытой водительской двери.

Если предохранитель F6 цел, тогда вытаскиваем реле К4 и при помощи перемычки замыкаем контакты 30 и 87 в его колодке и проверяем, включится ли ближний свет. Если свет включается, то реле К4 подлежит замене в связи с его неисправностью.

А вот если ближний свет не включится, тогда поиск неисправности можно продолжить путём проверки двух десяти амперных предохранителей, Ef20 лампа ближнего света левой фары и Ef27 лампа ближнего света правой фары. Стоят они в монтажном блоке моторного отсека.

Не работает свет на Шевроле Лачетти

А если и эти предохранители не перегорели, то придётся посмотреть, в каком состоянии находятся нити ламп ближнего света Н7 55ВТкоторые есть только в автомобилях Шевроле Лачетти с кузовами седан и не горят лампы ближнего света шевроле лачетти. Схема блока предохранителей под капотом. Предохранитель ближнего света в салоне Расположение блока предохранителей. Учитывая, что лампы ближнего света целые, в чём просто убедиться, вынув и осмотрев правую и левую лампы, стоит проверить целостность предохранителя F6.

Его номинал 10А, расположен он в блоке предохранителей в салоне автомобиля с левого торца передней панели. Доступ к нему открывается при открытии левой двери.

Не горит ближний свет Лачетти

Именно этот предохранитель защищает от короткого замыкания управляющее реле К4. Собственно, цепь включения ближнего света не самая сложная, однако найти в ней неисправность бывает непросто.

Алгоритм проверки Постараемся выполнить несколько несложных операций, чтобы точно определить и устранить неисправность.

Начнём с включателя ближнего света. Напряжение на его выводах должно быть не менее 11,6В.

Проверяем напряжение на выходе с переключателя тестером, если напряжение отсутствует, меняем сам переключатель. Он изнашивается крайне редко, но бывает всякое. Проверяем предохранитель F6, который защищает обмотку управляющего реле К4.

Убеждаемся в его целостности либо визуально, либо с помощью мультиметра.

Методы устранения неисправностей

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется — тестер, а вот для ремонта — набор отверток, ключей и некоторые запасные части. Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Если на автомобиле погасли сразу все стопы, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих стопов становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа. Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе со строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

Окисление контактных соединений

Зачастую, еще одной проблемой становится то, что разъемы подключения стопов непосредственно к электрической цепи окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света. В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Причиной отказа работы стопов становится то, что нет надежного контакта на массу. Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Отсутствует питание

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на стопы не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой.

Сломано реле

Для того чтобы все работало правильно, как и в случае с фарами, подключение стопов проводится через реле. Конечно, и оно не вечно — постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести со строя этот элемент. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Предохранители шевроле лачетти (описание): характеристики и фото

Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.

Расположение и электросхема

Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.

С торца приборной панели

Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.

№	Ампер	Назначение предохранителя или реле
F1	10	предохранитель, отвечающий за состояние подушек безопасности
F2	10	ЭБУ
F3	15	аварийка
F4	10	панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР
F5	свободен
F6	10	кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники
F7	20	отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера
F8	15	управление зеркалами и люком
F9	25	стеклоочистители
F10	свободен
F11	10	ABS
F12	10	иммобилайзер, сигнализатор дождя
F13	10	автоматическая коробка передач
F14	15	аварийка
F15	15	сигнализация
F16	10	разъем для диагностики
F17	10	аудиосистема
F18	15	розетка двенадцать вольт
F19	15	прикуриватель
F20	10	задний ход, датчик селектора автоматической трансмиссии, салонное освещение
F21	15	задние противотуманки
F22	15	автоматика кондиционера
F23	15	аудиосистема
F24	10	иммобилайзер

Подкапотный блок

Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.

№	Ампер	Назначение предохранителя или реле
Ef1	30	аккумуляторная батарея
Ef2	60	ABS
Ef3	30	вентилятор системы отопления
Ef4	30	система зажигания
Ef6	20	охлаждение
Ef7	30	обогрев заднего стекла
Ef8	30	увеличенная скорость вентилятора радиатора
Ef9	20	электростеклоподъемники (правая и задняя двери)
Ef10	15	ЭБУ
Ef11	10	основное реле, электронное управление двигателем
Ef12	25	наружное оборудование, габаритные огни
Ef13	15	стопы
Ef14	20	электростеклоподъемник (дверь со стороны водителя)
Ef15	15	дальний свет
Ef16	15	звук, сирена
Ef17	10	кондиционер
Ef18	15	топливонасос
Ef19	15	панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника
Ef20	10	левая фара
Ef21	15	ЭБУ, продувка адсорбера, охлаждение радиатора
Ef22	15	насос подкачки бензина, клапан рециркуляции отработавших газов
Ef23	10	левые габариты, освещения номера, предупреждающий сигнал
Ef24	15	противотуманки
Ef25	10	электропривод боковых зеркал
Ef26	15	центральный замок
Ef27	10	правая фара, ближний свет
Ef28	10	правые габариты
Ef29	10	запасной
Ef30	15	запасной
Ef31	25	запасной
К1	реле подсветки панели приборов и главной консоли
К2	реле звука
К3	главное реле зажигания
К4	запасной
К5	реле противотуманок
К6	компрессор кондиционера
К7	насос подкачки бензина, катушка зажигания
К8	электростеклоподъемники
К9	низкая скорость работы вентилятора
К10	обогрев заднего стекла
К11	высокая скорость работы вентилятора радиатора

Под приборной панелью

Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.

№	Ампер	Назначение предохранителя или реле
1	реле-защита аккумуляторной батареи
2	реле-прерыватель указателей поворотов
3	реле-задние противотуманки
4	реле-блокировка стартера

Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.

Процесс снятия и замены

Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать.

Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости.

В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.

Видео «Замена предохранителя прикуривателя»

На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Выводы

Таким образом, используя схему электрооборудования и логику, можно найти причину нерабочих подсветок и габаритов. Удачного поиска и ровных солнечных дорог!

Подсветка Лачетти. Рассмотрим в этой статье устройство, проверку, ремонт и замену ламп подсветки органов управления Лачетти. А именно:

• подсветка блока управления климатической установкой Шевроле Лачетти
• подсветка корректора фар Шевроле Лачетти
• подсветка регулировки яркости Шевроле Лачетти
• подсветка кнопки аварийной сигнализации Шевроле Лачетти
• подсветка перчаточного ящика (бардачок)

Какие лампы применяются в Шевроле Лачетти хэтчбек можно прочитать в этой статье. А какие предохранители защищают эти цепи написано вот здесь

В подсветке органов управления Лачетти установлено семь ламп, включая подсветку перчаточного ящика. Три в блоке управления климатической установкой ( в народе блок кондиционера или блок печки) и по одной в корректоре фар, регулировке яркости подсветки приборов, в кнопке аварийной сигнализации и подсветке пепельницы.

Была у меня такая ситуация, что перестала работать вся подсветка Лачетти органов управления, кроме подсветки кнопки аварийной сигнализации и бардачка Я уж было подумал, что проблемы с проводкой, потому что, чтобы перегорели сразу пять ламп (подсветку пепельницы я не считаю, так как ей не пользуюсь никогда), как-то выглядит фантастически. Но, как оказалось, бывает и такое. Просто летом ездил с включенным освещением только в светлое время суток и не обращал внимания, что четыре лампы друг за другом благополучно перегорели, а пятая вообще отвалилась. Осенью, когда световой день уменьшился, стало заметным, что подсветка Лачетти отсутствует.
