Двигатель газ 53

Поломки системы

По каким причинам происходят сбои в работе устройства:

Поломки коммутатора, который либо ломается, либо очень греется. Такая поломка считается «болезнью» для данных машин, об этом пишут водители в своих отзывах. Из-за перегрева перестает подаваться искра, а это приводит к тому, что мотор завести не получается. Только когда коммутатор остынет, мотор можно будет завести.
Пробивающиеся высоковольтники. В том случае, если кабель плохо установленный в крышке, силовой агрегат может функционировать некорректно. Если осмотреть ДВС в темноте, можно увидеть пробивающий кабель за счет появления искр.
Проблемы в функционировании прерывателя-распределителя, в частности, речь идет о подгорании его крышки. Следует отметить, что этот компонент конструкции иногда подгорает в том месте, где установлен уголь с пружиной

При проверке желательно обратить внимание состояние крышки 0 любые трещины и повреждения должны отсутствовать.
Еще одной проблемой является подгорание контактов бегунка на трамблере.
Проблемы в работе диафрагмы на вакуумном регуляторе — она может пропускать. Из-за этого мощность двигателя будет снижена, а если вы нажмете резко на газ, то машина как бы начнет «захлебываться».
Перегревается непосредственно катушки

Такой тип поломки, как правило, свидетельствует о неработоспособностью катушки, иногда это может быть связано с коммутатором.
Выход из строя свечей.

Распределительный элемент для ГАЗ-53

Обслуживание

Силовой агрегат внутреннего сгорания имеет довольно неплохой рабочий ресурс и выносливость. За счет этого водитель может передвигаться на своем авто несколько лет и не думать о ремонте или замене деталей.

Если вы хотите получить еще больший ресурс, то необходимо проводить всевозможное обслуживание. Это не только будет поддерживать технические характеристики силового агрегата, но и позволит забыть о финансовых затратах:

1. Необходимо регулярно менять моторное масло, как правило, каждые 6 тысяч километров пройденного пути. Специалисты рекомендуют использовать исключительно минеральный тип или полусинтетику. Дело в том, что такие масла подходят на все волги и уазы;
2. Также требуется периодически подтягивать головку блока цилиндров и крепления впускного коллектора, так называемого паука. Специалисты рекомендуют проделывать данную процедуру каждые 1000 – 2000 километров. Если вы заменили прокладки ГБЦ или произвели ремонт, то тут же подтяните все болты и ремни. В остальных случаях проверка осуществляется каждые 30 тысяч километров. Также хочется отметить, что подтяжка осуществляется исключительно на холодном двигателе;
3. Проверять уровень воды и охлаждающей жидкости. Данный процесс рекомендуется проделывать каждый день, особенно в летний период времени. Ведь если вы этого не сделаете, то могут возникнуть проблемы в виде перегрева силового агрегата. На все это потребуется очень много денег, что очень плохо. Это касается и тех, у кого двигатель Газ 53 на уаз. Дело в том, что в данном случае система охлаждения является больным местом;
4. Не стоит забывать про регулировку клапанов. От этого зависит не только работоспособность двигателя, но и величина компрессии. Стоит отметить, что качественная система газораспределения не требует каждодневного обслуживания. Как правило, регулировка проводится после замены прокладок головки блока цилиндров и во время появления неприятного стука;
5. Далее следует проверять уровень масла в поддоне двигателя внутреннего сгорания. Это касается водителей на волге и уазе. Проверка необходима для того, чтобы все механизмы получали свою порцию качественного масла и не выходили из строя. Если уровень недостаточен, то обязательно долейте моторного масла. В противном случае двигатель выйдет из строя. Также необходимо проверять приборы и датчики. Они должны показывать реальные цифры и не отклоняться;
6. Немаловажным является и внешний осмотр автомобиля. Во время данного действия может обнаружиться течь масла. Специалисты говорят, что течь является основной проблемой двигателя ЗМЗ 53.

Если вы хотите, чтобы транспортное средство прослужило долгое время, то проводите диагностику и обслуживание. Необходимо сразу же ликвидировать проблемы и всевозможные поломки.

Также необходимо разбирать силовой агрегат, чтобы добраться до самого сердца. Сборка двигателя Газ 53 осуществляется при помощи набора ключей и специального опыта.

Чтобы заменить масло необходимо проделать следующие операции:

• Открутить крышку горловины;
• Снять пробку сливного отверстия и дать старому маслу вытечь;
• Прикрутить пробку обратно;
• Во время слива нужно быть очень осторожным. Дело в том, что масло очень горячее и можно обжечь кожу;
• Отсоединить фильтр и поменять его на новый;
• Заполнить немного масла в полость фильтра;
• Заливаем качественное моторное масло до необходимого уровня;
• Запустить силовой агрегат и дать ему поработать некоторое время. Это необходимо для того, чтобы масло попало на все механизмы;
• Проверяем подтекания и уровень масла. В случае необходимости можно долить его.

Зачем регулировать клапана?

Чтобы ДВС мог нормально функционировать, в каждом цилиндре двигателя имеется впускной и выпускной клапан. В процессе нагрева двигателя все его элементы раскаляются. Это касается и клапанов. Из курса физики известно, что при нагревании детали из любых материалов расширяются. Если клапан не будет иметь достаточного теплового зазора, то мотор будет работать нестабильно. Если эксплуатировать двигатель с ненастроенным зазором клапанов, то он не будет развивать своей полной мощности. При этом значительно вырастет расход горючего. Также будут слышны характерные хлопки в карбюратор и выхлопную трубу.

Как регулируются клапана на ГАЗ-53? Настройку можно осуществлять двумя способами. Рассмотрим оба. Весь процесс предельно простой для тех, кто немного разбирается в автомобилях. Настраивать клапана нужно только на холодном моторе – когда мотор хорошо прогрет, тепловые зазоры в нем могут вовсе отсутствовать. Это нужно учитывать.

Целесообразность установки ГБО

Может возникнуть вопрос о целесообразности установки газобаллонной системы на мотоцикл или скутер, ведь современные скутера и так имеют достаточно небольшой расход бензина. Стоит ли при потреблении 2-2,5, максимум 3 л бензина на сотню нести приличные затраты и заниматься установкой ГБО? Ответ однозначен – стоит, для желающих заняться модернизацией двухколесного друга.

Падение мощности и повышение расхода топлива-один из отрицательных моментов газобаллонной установки

Однако у тех, кто ездит мало и скутер использует только в качестве транспорта выходного дня, расходы окупятся не очень быстро. Вместе с тем, при необходимости ежедневно добираться на работу, преодолевая большие расстояния, такая переделка позволит значительно сэкономить.

Меньшее количество газа, попадающего в цилиндр двигателя через карбюратор или инжектор, вызывает падение тяги. Мотор нуждается в большем количестве газового топлива, что вызывает увеличение его расхода на 8-10% по сравнению с бензином.

Серьезной проблемой также является поиск места для газового баллона. Не всегда объем подседельного ящика, в котором обычно хранят шлем, позволяет разместить газовый баллон. Оборудовать мопед или мотоцикл стандартным автомобильным баллоном не получится. Сегодня предлагаются малогабаритные топливные емкости для газа объемом порядка шести литров. Объем заднего кофра, которым придется дополнительно укомплектовать мотоцикл, позволит разместить шестилитровую емкость.

Необходимо отдельно остановиться на конструктивных особенностях скутера, который планируется оснастить газобаллонным оборудованием. Для такой переделки мопед должен быть оснащен четырехтактным двигателем и иметь возможность пуска с кикстартера. Велика вероятность, что длительное включение электрического стартера при запуске двигателя на газу намного быстрее разрядит аккумуляторную батарею.

Поиск места для газового баллона является серьезной проблемой

Как видим, перевод скутера, мопеда или мотоцикла на газ имеет не только положительные моменты, но и отрицательные стороны. Однако любителей тюнинга это не останавливает. Им приходится самостоятельно оснащать мототехнику баллоном, монтировать газовые магистрали и устанавливать дозирующее оборудование, поскольку специализированные сервисные центры, занимающиеся газификацией мопедов и скутеров, отсутствуют.

Описание модели ГАЗ-3307 (3307)

Модификации автомобиля ГАЗ-3307:

– ГАЗ-330701 — исполнение “ХЛ” для холодного климата; – экспортные — ГАЗ-330706 — для стран с умеренным климатом и ГАЗ-330707 — для стран с тропическим климатом; – ГАЗ-33073 — грузопассажирское такси; – ГАЗ-33075 и ГАЗ-33076 — газобаллонные, работающие соответственно на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; – ГАЗ-33072 — шасси для самосвалов; – ГАЗ-33074 — шасси для автобусов; – ГАЗ-3307 — шасси для специализированных автомобилей.

Грузоподъемность, кг — 4500

Снаряженная масса, кг — 3200 В том числе: на переднюю ось, кг — 1435 на заднюю ось, кг — 1765

Полная масса, кг — 7850 В том числе: на переднюю ось, кг — 1875 на заднюю ось, кг — 5975

Допустимая масса прицепа: с инерционно-гидравлическим приводом тормозов, кг — 3500 не оборудованного тормозной системой, кг — 750

Максимальная скорость автомобиля, км/ч — 90 То же, автопоезда, км/ч — 80 Минимальная устойчивая скорость на низшей передаче, км/ч — 5-6 Время разгона автомобилей до 60 км/ч, с — 32

Максимальная преодолеваемый подъем автомобилями — 25% То же, автопоездом — 18% Выбег автомобилей с 50 км/ч, м — 660 Тормозной путь автомобилей с 50 км/ч, м — 25

Контрольный расход топлива автомобилей: л/100 км: при 60 км/ч, л — 19,6 при 80 км/ч, л — 26,4

Радиус поворота: по внешнему колесу, м — 8 Габаритный, м — 9

Двигатель

Модификация ЗМЗ-53-1 1, бензиновый, V-образный (900), 8 цил., 92×80 мм, 4,25 л, степень сжатия — 7,6, порядок работы — 1-5-4-2-6-3-7-8, мощность 88.5 кВт (120 л.с.) при 3200 об/мин, крутящий момент — 284,5 (29 кгс·м) при 2000–2500 об/мин, карбюратор — К-135, воздушный фильтр — инерционно-масляный. Предусмотрена установка предпускового подогревателя ПЖБ-1 2 тепло производительностью 10400 ккал/ч (мощность 1 2 кВт).

Трансмиссия

Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., передаточные числа: I — 6,55; II — 3,09; III — 1,71; IV — 1,0; ЗХ — 7,77. Карданная передача — из двух валов с промежуточной опорой. Главная передача — одинарная гипоидная, передаточное число — 6,17.

Колеса и шины

Колеса — дисковые, обод. 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины — 8.25R20 (240R508) моделей У-2 (К-84) или К-55А, давление в шинах передних колес — 4,5 кгс/см 2 ; задних — 6,3 кгс/см 2 . Число колес — 6+1

Подвеска

Зависимая: передняя — на полуэллиптических рессорах с амортизаторами; задние — на полуэллиптических рессорах с дополнительными рессорами; концы коренных листов всех рессор установлены в резиновых подушках опорных кронштейнов.

Тормоза

Рабочая тормозная система — с барабанными механизмами диаметр 380 мм, ширина передних накладок — 80 мм, задних — 100 мм, двухконтурным гидравлическим приводом (раздельный по осям), гидровакуумным усилителем. Стояночный тормоз — трансмиссионный барабанный (диаметр 220 мм, ширина накладок 60 мм), с механическим приводом. Запасной тормоз — любой из контуров рабочей тормозной системы.

Электрооборудование

Напряжение — 12 В аккумуляторная батарея — 6СТ-75 генератор — Г250-Г2 регулятор напряжения — 222.3702 стартер — 230-А1 катушка зажигания — Б114-Б (Б116) коммутатор зажиганий — ТК102А (13.3734 или 13.3734-01) добавочный резистор — СЭ107 (14.3729)1 распределитель (датчик-распределитель) — Р133-Б (24.3706) свечи зажигания — A11-30.

Заправочные объемы и рекомендуемые эксплуатационные материалы

Топливный бак 105 л бензин А-76; система охлаждения (с подогревателем), л — 23 вода или тосол — А40, тосол — А65 система смазки двигателя, л — 10 всесезонно М-8В или М-6/10В (ДВ-АСЗп-10В). при температуре ниже −20°С масло АСЗп-6 (М-4з/БВ,), (заменитель — всесезонно АСЗп-10) коробка передач — 3,0 л. всесезонно ТАП-1 5в. при температурах ниже −25°С масло ТСп-10 или ТСз-9гип (заменитель — всесезонно) ТСп-15K, при температурах ниже −30°С смесь ТСп-15К с 10-15% диз. топлива 3 или А); картер главной передачи — 8,2 л всесезонно ТСп-14гип, при температурах ниже −35°С ТСз-9гип (заменитель — при температуре ниже −35°С смесь масла ТСп-14гни с 10-15% диз. топлива 3 или А); картер рулевого механизма — 0,6 л, то же, что для коробки передач; амортизаторы 2×0,41 л, амортизаторная жидкость АЖ-1 2Т (заменитель — масло веретенное АУ); гидроприводы тормозов и выключения сцепления — соответственно — 1,35 и 0,25 л, тормозная жидкость “Томь” (заменитель — “Нева”); бачок омывателя ветрового стекла — 1,5 л. жидкость НИИСС-4 в смеси с водой.

Правильно ТО двигателя

Сам по себе двигатель хороший, и нареканий не вызывает, главное поддерживать его техническое состояние.

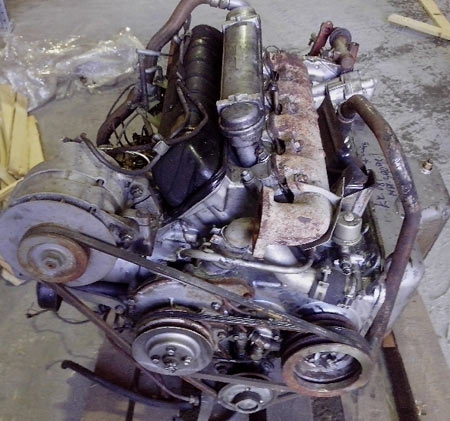

Так выглядит ДВС для автомобиля ГАЗ 53

При проведении технического обслуживания головку блока цилиндров необходимо подтягивать.

Не стоит забывать и про температурный режим.

Чтобы двигатель прослужил дольше, при первой же необходимости заменяйте поршневые кольца. О том, что пора заменять поршневые кольца, вам скажет сам автомобиль. В этом случае после каждых 100 км. пробега масло будет уменьшаться примерно на 400 грамм. Если же давления масла в системе упало, то тут дело во вкладышах коренных подшипников коленчатого вала, которые также необходимо сразу заменить.

Двигатель для ГАЗ 53 в разрезе

Описание

Также модель ЗМЗ 53 отличается уменьшением объема цилиндров и хода поршня. Это говорит о конструкционной разности двигателя 53 от ЗМЗ 41. Поэтому мнение, что детали с предшественника вышеупомянутого двигателя взаимозаменяемы, ошибочно.

Если говорить о разнице в блоках цилиндра, то она заключается в различных диаметрах посадочного места под гильзы, что препятствует непосредственной их замене. Но в то же время никто не мешает поменять один мотор на второй, в таком случае проблем с совместимостью мотора и машины не возникнет.

Одним из лучших достоинств данного двигателя считается запас прочности и простота в эксплуатации, техническом обслуживании и ремонте. В основном хорошее состояние двигателя зависит от использования подходящей марки топлива. Если эксплуатировать рекомендуемый тип бензина, то затраты на ремонт значительно снизятся.

Также при своевременной замене смазывающей жидкости, владелец машины может не беспокоиться о частом образовании нагара на стенках цилиндра и поршнях, которые со временем приводят к более серьезным неисправностям. Также во время ТО необходимо проверять наличие образования нагара, а при его обнаружении следует качественно очистить элементы мотора. Это поможет увеличить эксплуатационный срок двигателя.

Модификации

На протяжении более чем 30 лет производства мотора 53-й модели, Заволжский завод проектировал и создавал множество различных модификаций как для машин ГАЗ, так и автобусов ПАЗ. В основном они улучшали какой-либо из параметров автомобиля, а также увеличивали список техники, на которую можно было установить данный двигатель.

Некоторые более современные модификации вышеупомянутого мотора выпускаются Заволжским моторным заводом и на сегодняшний день. В основном они эксплуатируются на автомобильной технике типа ГАЗ и автобусах Павловского автобусного завода.

К основным отличиям модификаций мотора 53 модели серии ЗМЗ стоит отнести общую V-образную схему двигателя, состоящую из 8 цилиндров и поршневого хода.

Основные отличия между модифицированными моторами данного производителя:

1. ЗМЗ 66 06 – один из самых первых и массовых моторов, устанавливаемых на ГАЗ 53. Главные отличия – это диаметр хода поршня 92х80 мм. Максимальный объем двигателя – 4,25 л, развиваемая мощность – 120 л. с. Степень сжатия в данном движке достигает значения 7,6;
2. Следующее логическое развитие двигателя данной серии – ЗМЗ 511. Ход поршня в диаметре ничем не отличается от предыдущей модификации. Объем топлива в моторе тоже не изменился и равен 4,25 л. Немного улучшились показатели мощности – 125 л. с. Степень сжатия осталась неизменной;
3. ЗМЗ 523 – еще одна модификация, диаметр поршня 92х88 мм. Объем двигателя увеличился – 4,68 л. Мощность двигателя увеличилась до 130 л. с. Степень сжатия не изменилась.

Обслуживание

Для увеличения срока эксплуатации ЗМЗ 53 необходимо следить за соблюдением температурного режима. Для этого нужно как можно чаще проверять поршневые кольца и при их износе проводить замену.

В основном такая потребность появляется при возникновении нехарактерных для мотора звуков, которые являются сигналом о срочном проведении технического обслуживания.

Регулярный уход и замена непригодной детали может снизить потребление смазывающей жидкости на 400 грамм при пробеге автомобиля в 100 км.

Также нужно следить за давлением подшипников коленчатого вала. В данном моторе основной причиной уменьшения давления масла является поломка именно этой детали.

Также часто мотор ЗМЗ 53 нуждается в проведении замены вкладышей. Стоит помнить при их обслуживании, что во время демонтажа данной детали нужно очистить полость шатунных шеек коленвала. Благодаря этому новый установленный вкладыш прослужит значительно дольше.

Для того чтобы дать точную оценку техническому состоянию вашего автомобиля, необходимо обратить свое внимание на следующие показатели:

1. Одним из самых главных показателей исправной работы двигателя автомобиля считают расход масла. Для того чтобы определить количество используемой смазывающей жидкости, нужно замерять ее расход на 100 и 1000 км пробега.
2. Проверка работы машины на холостом ходу. Такая мера поможет значительно снизить вероятность поломки во время движения. В основном проверяется давление масла при работе коленчатого вала на холостом ходу.
3. Еще один параметр, важный для работы мотора – это компрессия в цилиндрах ДВС. Давление в данных резервуарах должно быть в пределах нормы, про что можно судить, проведя технический осмотр автомобиля.

Самостоятельная регулировка

Если зажигание позднее, проблему можно решить своими силами. Чтобы произвести регулировку привода распределителя необходимо правильно установить и выставить метки.

Установка привода осуществляется следующим образом:

1. Для начала следует устанавливать поршень первого цилиндра в верхнюю мертвую точку. Коленвал проворачивается до того времени, пока не будут совмещены метки на его шкиве с меткой верхней точки.
2. После коленвал проворачивается до того момента, когда метки на шкиве не будут совмещены с меткой 9 на указателе.
3. Далее, следует ослабить винт фиксации верхней пластины корректора к прерывателю. Необходимо осуществить подключение контрольной лампы к клемме прерывателя и масса. Зажигание активируется, после чего корпус прерывателя проворачивается против стрелки часовой до тех пор, пока лампа не начнет гореть
4. Далее, необходимо затянуть винт фиксации прерывателя и поставить ротор с крышкой. На участке пластины ротора подключается провод к свече первого цилиндра. Все остальные кабеля необходимо подключить к свечам по стрелке часов, при этом соблюдая порядок функционирования самих цилиндров. То есть первый, пятый, четвертый, второй, шестой, третий, седьмой и восьмой. , следует провернуть коленвал таким образом, чтобы метка на его валу не доходила до центральной метки на самом указателе ВМТ (автор видео — Наиль Порошин).

Часто бывает такое, что даже после проведения регулировки электронной СЗ мотор все равно перегревается. Силовой агрегат теряет тягу, начинает возрастать расход бензина, могут иметь место перебои в работе двигателя.

Проблему позволяет решить регулировка угла системы при запущенном ДВС:

1. Когда силовой агрегат работает на холостых оборотах, нужно добраться до винта фиксации трамблера. С помощью гаечного ключа на 10 его ослабить.
2. Затем несильно в направлении против часовой стрелки. Винт следует зафиксировать.
3. Нажимая на педаль газа, проверьте приемистость силового агрегата. Если услышите, что силовой агрегат стал детонировать, то есть появился звон, трамблер отодвиньте назад. Практическим методом нужно выставить требуемый угол.
4. После этого работу силового агрегата необходимо проверить во время езды. Если мотор стал работать в нормальном режиме, можно считать, что процесс регулировки успешно завершен.

 Загрузка …

Как Правильно Установить Зажигание На Газ 53

Как правильно установить зажигание на газ 53

Установка зажигания автомобилей ГАЗ-53, ГАЗ-3307

Система зажигания ГАЗ-53, ГАЗ-3307 представляет собой 12-вольтный бесконтактный аккумуляторный транзистор, состоящий из электронных источников тока, катушки зажигания, дополнительного резистора, выключателя, выключателя зажигания, свечей зажигания, свечей зажигания, выключателя зажигания и низкого напряжения зажигания.

Рис. 1. Схема системы учета зажигания ГАЗ-53, ГАЗ-3307

А — до стартера; 1 — катушка зажигания; 4 — первичная обмотка; 3 — вторичная обмотка; 4 — батарея; 5 — текущий индикатор; 6 — дополнительное реле стартера; 7 — дополнительный резистор; 8 — выключатель зажигания и стартер; 9 — шумоподавляющий резистор; 10 — свеча зажигания; 11 — датчик распределителя; 12 — ползунок резистора для подавления шума; 13 — обмотка распределителя; 14 — постоянный магнит; 15 — выключатель; R1 — резистор МЛТ-8,2 кОм; R2 — резистор MLT-1, R3 — резистор MLT; R4 — резистор МЛТ-82 кОм; R5 — резистор МЛТ-62 Ом; R6 — резистор МЛТ-200 Ом; R7, R8 — резисторы МЛТ-47 кОм; С2 — конденсатор К73-17-250Б-0Д; СЗ — конденсатор К73-17-4008-1; Конденсаторы С4, С5 — К73-17-250В-0,047 мкФ; С6 — конденсатор К50-29-160В-10; С7 — конденсатор КЛ-2-И20-500В-1000; ВИ — КДЮ2БилиКД4 521А; V2 — диоды КД209А или КД212А; V3 — CT 848 A транзистор; Транзисторы V4, V5 — KT630B или KT653B; V7 — это диод 102 В

Надежная и экономичная работа двигателя зависит от бесперебойной работы системы учета зажигания (программного обеспечения) ГАЗ-53. Для устранения радиопомех, вызванных системой зажигания, провода высокого напряжения имеют распределенное сопротивление, а наконечники свечей имеют резисторы подавления. Схема позволяет вести учет (программное обеспечение) зажигания, показанный на рис. 1.

Техническая особенность системы учета зажигания автомобилей ГАЗ-53, ГАЗ-3307

Порядок зажигания ГАЗ-53. 1 — 5 — 4. 2-6 — 3,7 — 8 Тип распределителя зажигания. 24,3706 Скорость вращения распределительного вала составляет 1 мин при непрерывном зажигании во время работы с катушкой зажигания B116 на трехэлектродном разряднике с искровым разрядником 7 мм, мин-1. 20 — 2300 Направление вращения распределителя (распределителя) ролика ГАЗ-53. по часовой стрелке Катушка зажигания ГАЗ-53. B116 Свечи. A11 Размер искрового промежутка в свечах, мм 0,8 — 0,95 Дополнительный резистор. 14,3729 Переключатель. 13.3734 или 13.3734-01 Наконечник свечи 35.3707200 Сопротивление наконечника, кОм. 4 — 7

Катушка зажигания ГАЗ-53, ГАЗ-3307 (В 116) используется для преобразования тока низкого напряжения в ток высокого напряжения.

Катушка зажигания ГАЗ-53, ГАЗ-3307 (В 116) представляет собой трансформатор, на металлический сердечник которого намотан вторичный элемент, а над ним — первичная обмотка. Сердечник с обмотками установлен в герметичном железном корпусе, заполненном маслом и покрытом высоковольтным пластиковым корпусом.

Сопротивление обмотки при 15 — 35 ° C: первичное 0,43 Ом, вторичное 13 000 — 13 400 Ом.

Техническая служба зажигания ГАЗ-53, ГАЗ-3307

Для защиты от возможного повреждения пластиковой крышки, катушка должна быть очищена от грязи, пыли и масла, чтобы проверить надежность проводов высокого и низкого напряжения.

Когда двигатель работает на холостом ходу, вы не можете оставить зажигание при перегреве катушки, что приведет к его неисправности. Использование других типов катушек зажигания недопустимо.

Причинами выхода из строя катушки зажигания ГАЗ-53, ГАЗ-3307 станут: обрыв изоляции; межконтурная схема; сколы и трещины в пластиковой крышке; перегорание катушки зажигания из-за отсутствия высоковольтного провода в розетке.

В обмотках катушек зажигания недостатки в большинстве случаев возникают из-за их перегрева и работы с увеличенными разрядниками. Перегрев происходит в основном, когда зажигание включено и двигатель не запускается.

Прежде чем снимать катушку зажигания ГАЗ-53, ГАЗ-3307 для замены, необходимо убедиться, что провода подключены к клеммам катушки в надлежащем и надежном состоянии. Катушка должна проверяться на специальном экране с транзисторным переключателем, дополнительным резистором и распределителем.

Как установить трамблер газ 53

Сборка

двигателя автомобиляГАЗ-53-12Установка привода распределителя двигателя

автомобиляГАЗ-53-12 Привод распределителя устанавливают в следующем порядке:

устанавливают коленчатый вал в положение в.м.т. такта сжатия в 1-м цилиндре (рис. 85);

вставляют привод распределителя в отверстие в блоке цилиндров так, чтобы прорезь в валике привода была направлена вдоль оси двигателя и смещена влево по ходу автомобиля; закрепляют привод распределителя зажигания держателем и гайкой так, чтобы кронштейн с резьбовым отверстием для крепления распределителя был направлен назади повернут на 23° влево от продольной оси двигателя (рис. 86).

Рис. 85. Положение поршня в в.м.т. в 1-м цилиндре

Рис. 86. Установка привода распределителя зажигания и масляного насоса

Устанавливают генератор на кронштейн и привертывают его двумя болтами с шайбами и контргайками.

Устанавливают на бобышку крышки распределительных шестерен установочную планку генератора и соединяют ее с генератором при помощи фасонной шайбы и болта.

Устанавливают на кронштейн фильтр тонкой очистки топлива, трубки бензопроводов от бензинового насоса к фильтру и от фильтра к карбюратору.

Надевают на шкив водяного насоса и генератора ремень привода и натягивают его за счет перемещения генератора.

Надевают на шкив коленчатого вала и водяного насоса ремень привода, перекинув его через шкив натяжного ролика и натягивают ремень за счет перемещения натяжного ролика.

Устанавливают в гнездо в блоке цилиндров стартер и привертывают его двумя болтами.

Устанавливают распределитель зажигания в корпус привода при положении коленчатого вала, соответствующем в.м.т. в такте сжатия в 1-м цилиндре.

Укрепляют трубку вакуумного регулятора на карбюраторе и распределителе зажигания.

Регулируют зазоры между стержнями клапанов и носиками коромысел. Зазоры между коромыслами и клапанами на холодном двигателе должны быть у всех клапанов 0,25 — 0,30 мм. У крайних клапанов допускается уменьшение зазоров до 0,15 — 0,20 мм.

При регулировке зазоров устанавливают коленчатый вал в положение, соответствующее в.м.т. такта сжатия в 1-м цилиндре, когда оба клапана полностью закрыты. Затем ослабляют контргайку регулировочного болта, устанавливают по щупу необходимый зазор, затягивают контргайку, удерживая отверткой болт от вращения, и снова проверяют зазор. Зазоры у остальных цилиндров регулируют в порядке работы цилиндров 1 —5 — 4—2 — 6 — 3 — 7 — 8, поворачивая коленчатый вал при переходе от цилиндра к цилиндру на 1Д оборота.

На крышки коромысел надевают резиновые прокладки, а в отверстия крышек вставляют уплотнители. Устанавливают крышки на головки цилиндров, надевают на уплотнители специальные шайбы и закрепляют крышки двумя специальными гайками каждую.

Укладывают провода высокого напряжения в держатели проводов на крышках коромысел. Устанавливают на впускную трубу маслоуловитель вентиляции картера.

Порядок регулировки клапанов ГАЗ

К двигателям Заволжского завода, которые нуждаются в регулировке клапанов, относятся ДВС ЗМЗ-402 (устанавливались на «Волгах») и ЗМЗ-53 (ЗМЗ-511) для грузовиков в различных модификациях. ЗМЗ-402 является четырехцилиндровым мотором, порядок работы цилиндров этого двигателя – 1-2-4-3. Двигатели типа ЗМЗ-53 – восьмицилиндровые, цилиндры работают в порядке 1-5-4-2-6-3-7-8. Клапана на ДВС всегда регулируют, руководствуясь порядком работы, и стараются начинать регулировку с первого цилиндра, когда его поршень находится в верхней мертвой точке. Так как 8-ми и 4-х цилиндровые моторы имеет разную конструкцию, то и порядок регулировки клапанных зазоров у них разный. Ниже в статье мы рассмотрим, как выполнить регулировку для того и другого типа двигателя.
