Подрамник на ниву своими руками: чертежи, фото

Чертежи подрамника на Ниву фото

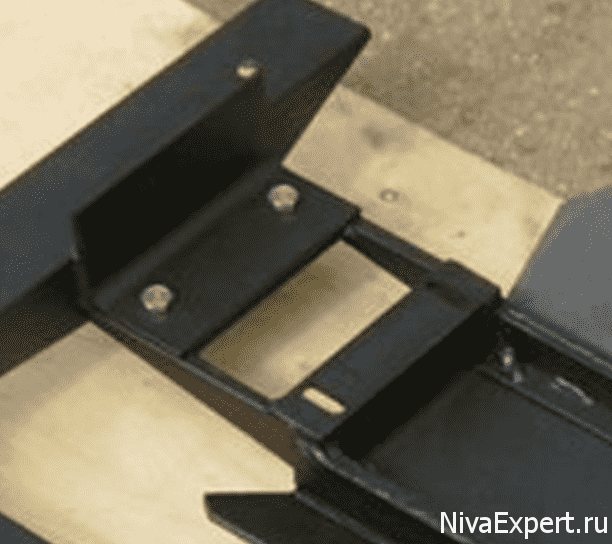

Между отверстиями крепления уголки крепления к поперечине и лонжерону могут быть свободных размеров по длине и по расстоянию. Необходимо соблюдать размер высоты крепления к подрамнику, и, кстати, можно использовать крепление к лонжерону других схем вместо уголков. Можно сделать два типа раздатки. Основной тип и усиленный. В усиленном варианте к боковинам швеллера подворачиваются концами под креплениями кронштейнов раздатки. Также в усиленном варианте повторяются продолговатые отверстия крепления кронштейнов раздатки.

Вид соединения защиты подрамника болтовой, и крепится в нижней части на уголки. Но при этом, отверстия должны быть резьбовые, в нижней полке уголков и в теле боковин подрамника. Для придания прочности и используется листовая защита, она и образует часть конструкции, образующая короб. Для того, чтобы была возможность слива масла, воды и попадающей грязи необходимо сделать несколько отверстий под сливной пробкой и между боковинами швеллера в любом удобном месте. Чтобы увеличить защиту необходимо закрепить уголки к лобовой части подрамника и к креплению опоры самой коробки. Если подрамник не будет защищен, это может привести к его деформации, так как возможны лобовые столкновения с возможными препятствиями и пеньками.

Давайте рассмотрим усиленный вариант установки подрамника на Ниву своими силами. Если конструкция будет более плоская и прочная, то это обеспечит большую защиту, для этого необходимо изменить профиль боковин подрамника. На уровне выреза под раздатку, также как и в первом случае, с уголками крепежа защиты, ввариваются уголки вовнутрь швеллера на боковые панели снаружи полкой вниз. В итоге создания конструкции у нас получается внутри швеллера рамка из четырех углов. Боковины швеллера под полку угла можно обрезать. При такой конструкции подрамника достаточно сильно увеличивается, и при этом высота уменьшается примерно наполовину.

Важно помнить! Не перепутайте, подрамник должен быть установлен ассиметрично расположению мотора и КПП. Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Заказ: подрамник под раздаточную коробку

Автомобиль: Лада 4х4 Нива

Любому обладателю автомобиля Лада 4х4 Нива знакомы вибрации. КПП, раздатка, резиновая муфта, два кардана — всё это создает не с чем не сравнимое вибро-звуковое сопровождение при езде. Кто-то мирится и привыкает, списывая на то, что он купил не Гелендваген, а Ниву, а кто-то ищет выходы и способы решения этой проблемы.

Эксплуатируя машины 5-ти 10-ти лет «отроду» Свыкаешься с вибрациями, сетуя на возраст машины итп. Владея же машиной «с нуля» хочется провести ряд благородных экспериментов и достичь тишины и комфорта.

Скажу сразу, что это только один из пунктов по устранению вибраций, полностью это не спасет от них. Если эта статья будет Вам полезна и понравится, напишу про другие доработки нашей любимой Нивы.

Также я должен Вам сказать, что это не самый дешевый подрамник для Нивы, но на мой взгляд лучший, так как он исключает сверловку и сварку лонжеронов и изначально заявлен как продукт для устранения вибраций, крепится на штатные места и практически не влияет на дорожный просвет. Единственным же серьезным можно считать цену, но на мой взгляд цена оправдана.

Достоинства данного подрамника:

· Устраняет вибрацию, за счет отвязки трансмиссии (КПП, РК) от кузова, с помощью дополнительных эластичных опор.

· Соединяет КПП и РК в единый блок, при котором раздатка находится в оптимальном положении.

· Увеличивает ресурс трансмиссии за счет исключения взаимного смещения КПП и РК (разгружается промежуточный вал и подшипники КПП и РК).

· Исключает характерные для Нивы удары при троганье и переключение передач.

· Простая установка не требует дополнительных работ с кузовом (сварки, сверления).

· Не уменьшает клиренс.

Как всегда, предоставлю Вам вариант для изготовления подрамника самостоятельно. Смотрите чертежи, делайте, но по моему мнению это вариант, который не стоит того.

Для установки любого подрамника для Нивы Вам понадобится яма, домкрат и кучу мелкого инструмента. Весь процесс сборки занимает пол дня.

Подписывайся на канал, ставь лайк, пиши комментарии поговорим!

Чертежи подрамника на Ниву фото

Защита в основном используется для моделей 21214, 2121, 21213, которые имеют проблемы с вибрацией. Чтобы собрать подрамник на ниву своими руками для раздаточной коробки, вам понадобятся металлические швеллера, уголки, болты и лист тонкого металла в качестве основных материалов. Помимо материалов, нужно раздобыть схемы или чертеж подрамника. Самая простая конструкция состоит из двух поперечных деталей и двух перекладин, которые их соединяют. Из инструментов стоит подготовить:

• болгарку;
• дрель;
• измерительные приборы — штангенциркуль, линейку;
• крен;
• молоток.

Для защиты от металлических опилок стоит взять защитную одежду из плотной ткани.

Существует несколько вариантов конструкции, поэтому количество швеллеров и уголков может измениться в зависимости от чертежа.

Для устранения различных вибраций и шумов в автомобиле Нива Шевроле возможна установка подрамника. Подрамник снижает усилие, передаваемое от раздатки на кузов автомобиля. Крепление раздатки минимизирует угловые колебания в продольно-вертикальной плоскости кузова. Подрамник смещает путь, по которому исходят вибрации и шум в кузов.

Между отверстиями крепления уголки крепления к поперечине и лонжерону могут быть свободных размеров по длине и по расстоянию. Необходимо соблюдать размер высоты крепления к подрамнику, и, кстати, можно использовать крепление к лонжерону других схем вместо уголков. Можно сделать два типа раздатки. Основной тип и усиленный.

Вид соединения защиты подрамника болтовой, и крепится в нижней части на уголки. Но при этом, отверстия должны быть резьбовые, в нижней полке уголков и в теле боковин подрамника. Для придания прочности и используется листовая защита, она и образует часть конструкции, образующая короб. Для того, чтобы была возможность слива масла, воды и попадающей грязи необходимо сделать несколько отверстий под сливной пробкой и между боковинами швеллера в любом удобном месте.

Давайте рассмотрим усиленный вариант установки подрамника на Ниву своими силами. Если конструкция будет более плоская и прочная, то это обеспечит большую защиту, для этого необходимо изменить профиль боковин подрамника. На уровне выреза под раздатку, также как и в первом случае, с уголками крепежа защиты, ввариваются уголки вовнутрь швеллера на боковые панели снаружи полкой вниз.

Важно помнить! Не перепутайте, подрамник должен быть установлен ассиметрично расположению мотора и КПП. Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Полные технические характеристики chevrolet niva – сводная таблица

Параметр	Шевроле Нива 1.7 80 л.с.
Двигатель
Код двигателя	2123
Тип двигателя	бензиновый
Тип впрыска	распределенный
Наддув	нет
Количество цилиндров	4
Расположение цилиндров	рядное
Количество клапанов на цилиндр	2
Объем, куб. см.	1690
Мощность, л.с. (при об/мин)	80 (5000)
Крутящий момент, Н*м (при об/мин)	127.5 (4000)
Трансмиссия
Привод	полный
Коробка передач	5МКПП
Подвеска
Тип передней подвески	независимая многорычажная
Тип задней подвески	зависимая
Тормозная система
Передние тормоза	дисковые
Задние тормоза	барабанные
Рулевое управление
Тип усилителя	гидравлический
Шины
Размер шин	205/75 R15 / 205/70 R15 / 215/65 R16
Размер дисков	6.0Jx15 / 6.0Jx15 / 6.5Jx16
Топливо
Тип топлива	АИ-95
Экологический класс	Евро-5 (Евро-4*)
Объем бака, л	58
Расход топлива
Городской цикл, л/100 км	13.2 (14.1)
Загородный цикл, л/100 км	8.4 (8.8)
Смешанный цикл, л/100 км	10.2 (10.8)
Габаритные размеры
Количество мест	5
Количество дверей	4
Длина, мм	4048
Ширина, мм	1770
Высота, мм	1652
Колесная база, мм	2450
Колея передних колес, мм	1466
Колея задних колес, мм	1456
Передний свес, мм	721
Задний свес, мм	748
Объем багажника (мин/макс), л	320/650
Дорожный просвет (клиренс), мм	200
Геометрические параметры
Угол въезда, градусы	37
Угол съезда, градусы	35
Масса
Снаряженная (мин/макс), кг	1410
Полная, кг	1860
Максимальная масса прицепа (оборудованного тормозами), кг	1200
Максимальная масса прицепа (не оборудованного тормозами), кг	600
Динамические характеристики
Максимальная скорость, км/ч	140
Время разгона до 100 км/ч, с	19.0

* – в скобках указаны данные двигателя до модернизации 2020 года.

Параметр	Шевроле Нива 1.7 80 л.с.	Шевроле Нива 1.8 122 л.с.
Двигатель
Код двигателя	2123	Z18XE
Тип двигателя	бензиновый
Тип впрыска	распределенный
Наддув	нет
Количество цилиндров	4
Расположение цилиндров	рядное
Количество клапанов на цилиндр	2	4
Объем, куб. см.	1690	1797
Мощность, л.с. (при об/мин)	80 (5000)	122 (5600)
Крутящий момент, Н*м (при об/мин)	128 (4000)	167 (3800)
Трансмиссия
Привод	полный
Коробка передач	5МКПП
Подвеска
Тип передней подвески	независимая многорычажная
Тип задней подвески	зависимая
Тормозная система
Передние тормоза	дисковые
Задние тормоза	барабанные
Рулевое управление
Тип усилителя	гидравлический
Шины
Размер шин	205/70 R15
Размер дисков	6.0Jx15
Топливо
Тип топлива	АИ-92
Экологический класс	н/д
Объем бака, л	58
Расход топлива
Городской цикл, л/100 км	14.2	12.8
Загородный цикл, л/100 км	8.9	8.5
Смешанный цикл, л/100 км	10.9	10.1
Габаритные размеры
Количество мест	5
Количество дверей	4
Длина, мм	4048
Ширина, мм	1770
Высота, мм	1652
Колесная база, мм	2450
Колея передних колес, мм	1450
Колея задних колес, мм	1440
Объем багажника (мин/макс), л	320/650
Дорожный просвет (клиренс), мм	200
Масса
Снаряженная (мин/макс), кг	1400	1520
Полная, кг	1850	1870
Максимальная масса прицепа (оборудованного тормозами), кг	н/д	н/д
Максимальная масса прицепа (не оборудованного тормозами), кг	н/д	н/д
Динамические характеристики
Максимальная скорость, км/ч	140	165
Время разгона до 100 км/ч, с	19.0	12.0

Варианты сборки

Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.

Вот три варианта сборки:

1. Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них.
   Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения.
   Между собой части каркаса можно сварить или соединить болтами.
   Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
2. В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением.
   Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая. Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.
3. Самый простой вариант, не требующий даже схем — взять 4 швеллера и 4 уголка. Собирается подрамник на ниву таким образом:

• две детали размещается вдоль, а две поперек, чтобы в образованный квадрат вмещалась раздатка;
• все детали соединяются между собой болтами М10 по 1 штук на каждое пересечение;
• к концам продольных деталей приварить уголки, чтобы сделать место для соединения с дном Нивы, просверлить в уголках отверстия для болтов.

https://youtube.com/watch?v=-vFwRL5BBCA

Чертежи подрамника на Ниву фото

Между отверстиями крепления уголки крепления к поперечине и лонжерону могут быть свободных размеров по длине и по расстоянию. Необходимо соблюдать размер высоты крепления к подрамнику, и, кстати, можно использовать крепление к лонжерону других схем вместо уголков. Можно сделать два типа раздатки. Основной тип и усиленный. В усиленном варианте к боковинам швеллера подворачиваются концами под креплениями кронштейнов раздатки. Также в усиленном варианте повторяются продолговатые отверстия крепления кронштейнов раздатки.

Вид соединения защиты подрамника болтовой, и крепится в нижней части на уголки. Но при этом, отверстия должны быть резьбовые, в нижней полке уголков и в теле боковин подрамника. Для придания прочности и используется листовая защита, она и образует часть конструкции, образующая короб. Для того, чтобы была возможность слива масла, воды и попадающей грязи необходимо сделать несколько отверстий под сливной пробкой и между боковинами швеллера в любом удобном месте. Чтобы увеличить защиту необходимо закрепить уголки к лобовой части подрамника и к креплению опоры самой коробки. Если подрамник не будет защищен, это может привести к его деформации, так как возможны лобовые столкновения с возможными препятствиями и пеньками.

Давайте рассмотрим усиленный вариант установки подрамника на Ниву своими силами. Если конструкция будет более плоская и прочная, то это обеспечит большую защиту, для этого необходимо изменить профиль боковин подрамника. На уровне выреза под раздатку, также как и в первом случае, с уголками крепежа защиты, ввариваются уголки вовнутрь швеллера на боковые панели снаружи полкой вниз. В итоге создания конструкции у нас получается внутри швеллера рамка из четырех углов. Боковины швеллера под полку угла можно обрезать. При такой конструкции подрамника достаточно сильно увеличивается, и при этом высота уменьшается примерно наполовину.

Важно помнить! Не перепутайте, подрамник должен быть установлен ассиметрично расположению мотора и КПП. Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

При всей своей популярности Нива 2121 имеет ряд недостатков. Одной из самых распространенных проблем этого внедорожника является повышенная вибрация в салоне. Причем чем больше эксплуатируется автомобиль, тем вибрация становится более ощутимой.

Причиной повышенной вибрации является конструктивно неправильное решение закрепления раздаточной коробки (раздатки). Дело в том, что эта коробка на Ниве крепится посредством сайлентблоков непосредственно к днищу. А поскольку во время работы вибрация у раздатки значительная, то все это передается в салон.

В результате сильная вибрация сказывается на трансмиссии, она быстрее изнашивается. Металл днища в районе крепления раздатки хоть и усилен, но из-за сильной вибрации со временем происходит разрушение днища вследствие воздействия вибрации.

Часто владельцы Нива 2121, чтобы уменьшить вибрацию в салоне, устанавливают подрамник под раздатку. Данное приспособление изготавливается из металла. Подрамник Нива принимает на себя любое вибрационное воздействие от раздаточной коробки.

Преимуществ у подрамника достаточно:

• Воспринимает на себя колебательные движения раздатки.
• Защищает ее корпус от возможного повреждения при движении по бездорожью.
• При правильной его установке смещение оси между раздаточной коробкой и коробкой передач практически отсутствует, что положительно сказывается на долговечности работы обоих агрегатов трансмиссии, а также карданных и промежуточных валов.

Изготовление самодельной рамы

Рама – это «скелет» любого тягового устройства, будь то легковое авто или трактор. На нее будут крепиться кузов, трансмиссия, мотор, подвески и пр.

Рама для самодельного трактора из «Нивы» может быть:

1. цельносварной – классическая схема. Характеризуется:

• простотой изготовления;
• небольшой маневренностью, особенно на поворотах и при движении по ухабистым дорогам с груженым прицепом;

1. рама-переломка – нередко называется как рама 4х4, которая состоит из 2-х частей. Отличается:

• трудозатратностью сборки;
• отличной проходимостью, делающей ее популярной у народных умельцев;
• надежностью под значительными нагрузками, позволяющей сохранять баланс на любой подстилающей поверхности;
• минимальным радиусом разворота, позволяющим трактору повернуться вокруг своей оси буквально на месте.

В силу этого мы остановимся на последней группе, подробный чертеж к которой представлен ниже.

SsangYong Korando ll

Это полноприводный автомобиль корейского производства. Он выпускался с двумя вариантами бензинового двигателя — объемом 2,3 л и 3,2 л. Были модели и с дизельными силовыми агрегатами объемом 2,3 л и 2,9 л, созданные по лицензии компании Mercedes-Benz.

А максимальная комплектация внедорожника подразумевает наличие шестицилиндрового бензинового двигателя объемом 3,2 л и мощностью 212 л. с., который работает в паре с автоматической коробкой передач. Во всех остальных моделях могла стоять как ручная, так и автоматическая КПП. Независимо от комплектации, корейский внедорожник мощнее Нивы.

SsangYong Korando второго поколения имеет несколько вариантов кузова — кабриолет и универсал. Автомобиль рассчитан на 5 посадочных мест, но если пассажиров меньше, то задние места разделяются подлокотниками. Данный автомобиль немного больше по размерам отечественной «Нивы» — на 60 см в длину и на 9 см в высоту. А колесная база длиннее на 30 см.

Стоимость «Нивы» на вторичном рынке гораздо ниже иномарки. SsangYong Korando ll стоит от 300 тыс. рублей, а отечественный внедорожник 2009 года выпуска — от 200 тыс. рублей.

Схемы монтажа усиленного подрамника своими руками

Чтобы обеспечить усиленную защиту, конструкция должна обладать большей прочностью и увеличенной плоскостью, для чего изменяется профиль боковых частей подрамника. На линии выреза для раздатки внутрь швеллера вваривают уголки, оснащенные уголками фиксации защиты, на панели по бокам вниз полкой. Внутри швеллера образуется рамка, обладающая уголками в количестве четырех штук. Под полку уголка возможна обрезка боковины швеллера. Такая конструкция значительно увеличивает подрамник, на пятьдесят процентов уменьшается высота.

https://youtube.com/watch?v=-vFwRL5BBCA

Изготовление подобного подрамника отмечено множественными отзывами, сохраняйте схемы, чертежи и сооружайте конструкцию.

Полка багажника ВАЗ из фанеры

При наличии макета изготовление полок выполняется легко и непринуждённо. Потребуется 1,5 — 2 часа. Пробную сборку оригинала я выполнял небольшими саморезами. Основные этапы и особенности показаны ниже. На фото — внутреннее устройство боковой правой полки и система взаимного крепления элементов полки.

Для того чтобы предметы надёжно размещались внутри полки, я установил дополнительную панель. На фото она временно закреплена струбциной.

Конечно, позже я доработал конструкцию, чтобы панель надежно держалась и при этом быстро снималась без применения инструментов.

В качестве заготовок для изготовления направляющих фиксаторов я использовал мебельные уголки: распрямлял, рубил на две равные части, одну сторону детали немного подгибал, обрабатывал края напильником и ставил на саморезы.

После того как все элементы конструкции были окончательно подогнаны, все детали полки я покрасил двумя слоями чёрной эмали для наружных работ.

Высушив все детали, я обклеил их чёрным карпетом (в цвет купленных полок) с помощью клея «Момент» и строительного стиплера.

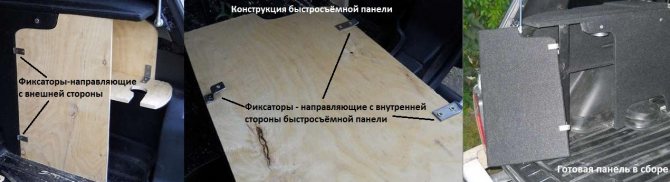

Комплект готовых дополнительных элементов для полки по одной стороне багажника:

На фото ниже показаны особенности изготовления главного силового элемента, к которому крепятся все остальные детали полки. При окончательной сборке стальную полосу к листу я прикручивал с помощью саморезов, мебельных гаек и болтов М5.

Вот так я прикрепил несущую силовую конструкцию к кузову авто по левому и правому борту.

Особенности управления авто с подрамником на раздаточной коробке

Многолетний опыт безаварийной эксплуатации машины подсказывает, что даже такое надёжное и прочное устройство не гарантирует абсолютной защиты узлам и агрегатам при езде по бездорожью. Управляя «Нивой» в экстремальных условиях, помните, что установка подрамника уменьшает дорожный просвет или клиренс авто минимум на 20–30 мм.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Неприхотливый и надёжный автомобиль «Нива» специально создан для эксплуатации в России — стране необъятных просторов и повсеместного бездорожья. Специалисты уже давно пришли к выводу, что подрамник на «раздатке» делает машину более комфортабельной и безопасной. Теперь и мы сможем установить эту конструкцию, изготовив её самостоятельно.

840 сообщений на предыдущих страницах

Рег.: 18.10.2008Сообщений: 17Откуда: КСТОВО НИЖЕГОРОДСКАЯ ОБЛ.Возраст: 36Авто: 21213 2001г.в.

Рег.: 25.02.2010Сообщений: 110Откуда: КазаньВозраст: 34Авто: 21213(двиг2106)&1998

Рег.: 02.03.2010Сообщений: 13Откуда: ЯрославльВозраст: 36Авто: Нива 21213 95г.в

Рег.: 20.11.2005Тем / Сообщений: 12 / 438Откуда: Москва, ЯсеневоВозраст: 35Авто: Нивы, УАЗы, Nissan, Infinity, VW, Honda

Рег.: 12.06.2008Тем / Сообщений: 2 / 910Откуда: МагнитогорскАвто: 2121 83 г.в.

Крутящий момент после РК в 2 раза, у многих в 3 раза (у меня в 4 раза) больше, чем на выходе с КПП. Достаточно посмотреть под машиной как ведет себя РК закрепленная подушкой от КПП, а не подушкой от двигателя (или любой другой предназначенной для таких усилий). Бублик КПП допускает изгиб несколько градусов.Очень посредственное, слабо аргументированное мнение. Есть реальный опыт когда машина едет по трассе, то нет никаких вибраций. Когда же машина забирается на крутой склон (дорога, гравийка, крутые перевалы) идёт постоянная вибрация и довольно сильная. Как только дорога прямая вибрация тут же пропадает. ИМХО не выдерживает нагрузку третья подушка раздатки.

Добавлено спустя 3 минуты 32 секунды:

Реально, все кто сделал подрамники

Встаньте на смотровую яму, включите пониженную и резко бросьте сцепление (ОСТОРОЖНО, один смотрит снизу в яме). Многие вопросы отпадут

Рег.: 18.03.2006Тем / Сообщений: 6 / 409Откуда: Королёв (дом) — Загорянка (дача)Возраст: 40Авто: 21214 2011г. УАЗ Хантер 2013г.

Подготовка.

1. После первичной подготовки элементов проводится финишная обработка и соединение в единую конструкцию:1. В швеллере в соответствии со схемой выпиливаются прямоугольные окна, заканчивающиеся не ближе, чем 0,8 см к краю кромки. Устраняются скосы (фаски);

2. В уголках размером 70х50 или 70х70 изготавливаются отверстия под болтовое соединение, после чего прихватываются сваркой.

3. За нижнюю кромку швеллера фиксируются уголки 35х35 см, к которым привариваются листы для защиты от ударов и грязи. В последних, с целью доступа к сливной пробке и регулярной чистки, вырезаются сервисные отверстия.3. За нижнюю кромку швеллера фиксируются уголки 35х35 см, к которым привариваются листы для защиты от ударов и грязи. В последних, с целью доступа к сливной пробке и регулярной чистки, вырезаются сервисные отверстия.

Технология изготовления и установки

Для самостоятельного изготовления подрамника на раздаточную коробку автомобиля «Нива» потребуется определённый набор инструментов и материалов. Идеальным вариантом стало бы выполнение работ с помощью фрезерного станка, но за его неимением придётся использовать всю нашу природную смекалку и запастись большим терпением.

Инструменты и материалы

Кроме обязательных средств защиты для рук и лица (прочных перчаток, очков или маски), понадобится комплект инструмента:

• большая и малая УШМ (болгарка);
• мощная электрическая дрель;
• угловая линейка;
• штангенциркуль;
• кернер;
• молоток.

Технология самостоятельного изготовления подрамника для «раздатки» требует наличия следующих материалов:

Изделия металлопроката:

• стальной лист 4 мм — 525х350 мм;
• уголок 35х35 мм — 700 мм;
• уголок 70х50 мм — 400 мм;
• уголок 70х70 мм — 400 мм;
• швеллер №16 – 730 мм;

Соединительные элементы:

• болт М8 – 10 шт.
• болт М10 – 4 шт.
• болт М12х1,5 – 4 шт.
• болт М12х1,25 – 4 шт.

Подготовив всё необходимое для работы оборудование, следует внимательно изучить чертежи основных элементов подрамника, чтобы избежать возможных конструктивных ошибок, а также исключить перерасход материала.

Как сделать своими руками

Согласно чертежам подрамника выполняем заготовки элементов конструкции, которые будут подвергаться дальнейшей обработке — отрезаем швеллер, уголок и защитную пластину нужного размера.

1. Обрабатываем базовую кромку швеллера, от которой будут «отталкиваться» все размеры. С помощью болгарки выпиливаем окна, выполняя надрезы большой УШМ в продольном направлении, а малой — в поперечном. Резы должны заканчиваться за 8 мм от края верхней полки детали, так как это расстояние равно толщине стенки боковины в месте соединения элементов. Вырезав окна, приступаем к оформлению контура боковин, обязательно снимая фаски. Выполняем отверстия для болтов согласно чертежу детали.

2. Из уголка 70х70 и 70х50 монтируем систему крепежа подрамника к лонжеронам, заранее оснастив элементы отверстиями под болтовые соединения (М12х1,5) согласно чертежам устройства.

3. Болтами М8 крепим стальной защитный лист к нижней части подрамника на уголок 35х35. Отметим, что отверстия в полках уголков и теле боковин швеллера обязательно должны быть резьбовыми. Вырезаем в пластине окна для слива масла (под сливной пробкой), а также отвода грязи из пространства между боковинами подрамника.

Способы усиления конструкции

Эксплуатация автомобиля «Нива» в экстремальных условиях требует усиления прочности конструкции подрамника на раздаточную коробку. Есть несколько способов решения этого вопроса:

• Изменение профиля боковых частей швеллера, делающее его более низким.
• Установка дополнительных уголков, приваренных к боковым полкам. Рамка, которая получится внутри швеллера, позволит обрезать деталь, уменьшив высоту подрамника и увеличив его прочность.
• Усиление защитной пластины уголками, которые монтируются к лобовой части подрамника и кронштейну опоры КПП.

Способы усиления конструкции подрамника

Установка готового подрамника

Все мероприятия, связанные с монтажом подрамника на автомобиль «Нива», необходимо проводить, установив машину на смотровой яме или подъёмнике. После самостоятельной сборки элементов конструкции, готовую деталь нужно обработать грунтовкой или противокоррозионной краской. Дав покрытию хорошенько просохнуть, можно приступать к установке устройства.

1. Примерим конструкцию по месту, отметим на лонжеронах точки её крепления и просверлим в них сквозные отверстия (по два с каждой стороны).
2. Ослабим штатное крепление «раздатки», закрепим подрамник четырьмя болтами М12х1,25, вставив усиливающие пластины со стороны салона и затянув гайки до упора.
3. Демонтируем кронштейн подвески раздаточной коробки с одной стороны, перевернём его, установим на подрамник и закрепим болтом, слегка наживив гайку. Проделаем аналогичные действия со вторым креплением.
4. Центрируем «раздатку», перемещая её для поиска положения, в котором фланцы валов окажутся на одном уровне, параллельно днищу кузова и с минимальным зазором. В процессе регулировки используем ранее снятые прокладки под кронштейны крепления агрегата.
5. Полностью затягиваем гайки на болтах крепления подвески раздаточной коробки.

Для полного понимания технологии изготовления и монтажа подрамника на «раздатку» автомобиля «Нива» предлагаем просмотреть видеообзор этапов работы.

Конструкция и назначение

Данное приспособление представляет собой металлическую конструкцию, изготовленную из швеллера, уголка и стального листа с болтовым соединением всех узлов. Подрамник монтируется к лонжеронам на днище автомобиля крепёжными пластинами с помощью эластичных опор. Устройство компенсирует усилие, которое передаётся от раздаточной коробки на кузов машины, снижая уровень шума, резонанса и вибрации в её салоне. Конструкция минимизирует угловые колебания в продольно-вертикальной плоскости смещением пути исходящих импульсов, значительно разгружая поверхность пола.

Подрамник из швеллера и уголка без защитной пластины

Подрамник для «раздатки» автомобиля «Нива», кроме повышения несущей способности кузова, имеет ряд других преимуществ:

• увеличение прочности (монолитности) рамы;
• создание дополнительных точек опоры узла;
• снижение уровня шума и вибрации до минимальных значений;
• защита картера «раздатки» от механических повреждений;
• дополнительное усиление лонжеронов;
• равномерное распределение нагрузки на пол;
• возможность регулировки смещения оси между «раздаткой» и КПП.

Наряду со всеми достоинствами эта конструкция имеет недостатки, которые заключаются в незначительном уменьшении дорожного просвета (клиренса) автомобиля и довольно трудоёмком процессе изготовления.

Необходимые инструменты

В первую очередь подготовьте большую и маленькую болгарку (УШМ), дрель (желательно не аккумуляторную), штангенциркуль, крен, молоток, линейку, а также средства защиты, чтобы предотвратить попадание раскаленной металлической стружки в глаза во время работы с болгаркой. Все работы следует выполнять по определенной схеме (чертеж подрамника раздатки «Нива 2121» вы можете увидеть на фото ниже).

Итак, с чего начинать работу? Для начала необходимо замерить и обработать базовую кромку швеллера. После этого линейкой отмерьте необходимые расстояния от нее. Окна в устройстве нужно выпиливать маленькой и большой болгаркой в поперечном и продольном направлении соответственно. Длина реза не должна выходить за рамки 8 миллиметров от края верхней полки конструкции. После того как окна будут вырезаны, следует обработать контуры боковин и снять фаски.

Уголок крепежа к лонжерону и поперечине устройства может иметь свободный размер, однако он не должен быть меньше длины крепежных отверстий и расстояния между ними. Если нет в наличии уголков, можно использовать иную схему крепежа детали к лонжерону

При этом важно соблюдать высоту крепления к подрамнику раздаточной коробки

Если это усиленный подрамник, то под места крепления кронштейнов коробки дополнительно привариваются металлические уголки. Последние подсоединяются к боковым частям швеллера. Отверстия продолговатой формы идут как болтовое соединение.
