Зачем может понадобиться подключение регистратора без прикуривателя

На сегодняшний день видеорегистратор является не роскошью, а необходимым и полезным гаджетом, который должен быть в салоне каждого автомобиля. Возможность фиксировать на видео ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне, помогает во многих спорных ситуациях, возникающих, например, во время ДТП. Также видео с регистратора является подтверждением страховых случаев для страховой компании.

Особенностью регистратора является то, что он должен иметь возможность работать не только во время движения автомобиля, но и на стоянке, а также при неработающем двигателе.

Проще всего подключить такое устройство через прикуриватель, но часто бывают ситуации, когда сделать это невозможно:

• прикуриватель занят другим устройством;
• гнездо прикуривателя не работает;
• в автомобиле нет прикуривателя.

Подключение видеорегистратора без использования прикуривателя

Каждому водителю должно быть известно, что видеорегистратор – очень важная вещь в автомобиле, ведь он определенным образом защищает автовладельца, пассажиров и пешеходов от различных опасностей. И даже если установить регистратор хотят не все, все понимают его необходимость. Именно поэтому некоторые все-таки решаются купить этот прибор и зачастую подключают его непосредственно к прикуривателю. Это, конечно, правильно, и большинство водителей поступает именно так, но ведь есть и другой способ подключения.

Итак, как же подключить видеорегистратор, не используя прикуриватель? Несмотря на то, что все производители таких приборов рекомендуют подключать их именно таким способом, можно попробовать и другие варианты. Ведь каждому водителю, наверняка, не будет нравиться провод, который идет от самого лобового стекла до прикуривателя. Иногда он может мешать движению и обеспечивать плохую видимость. Да и при выключенном аккумуляторе видеорегистратор в автомобиле совершенно бесполезен, ведь он в таком случае просто не работает, а желательно, чтобы он постоянно снимал происходящее на дороге.

Вот несколько вариантов подключения таких устройств:

1. Первый – это подключение прибора к тем входам и проводам, которые обычно располагаются около лобового стекла. Можно, как пример, рассмотреть провод, который записывает магнитолу. Он выделен желтым цветом и имеет надпись АСС, поэтому найти его не составит труда;

2. Также регистратор можно подключить через плафон, который предназначен для освещения салона машины. Он также находится недалеко от лобового стекла, что существенно упрощает задачу подключения

Но тут многие водители скажут: как же так? Ведь провод все равно будет виден? Ничего подобного – его можно «спрятать» под салонную обшивку

Однако в таком случае автовладельцу важно не только найти правильное место для установки видеорегистратора, но и правильно соединить провод – он должен быть присоединен к +12В. Если обозначений полюсов нет, то лучше проверить это с помощью прибора, измеряющего напряжение, то есть вольтметра

Также не стоит забывать и о том, что при подключении надо использовать штекер, потому как в таком случае устройство будет всегда получать 5 Вольт, необходимых для его стабильной работы.

Таким образом, штекер убирать не стоит. Также помните о том, что нужно установить еще один выключатель, потому как в таком случае замок зажигания не участвует в этом процессе.

Комментирование и размещение ссылок запрещено.

Подключение видеорегистратора к плафону освещения

При верхнем размещении прибора логичным будет подключение видеорегистратора к плафону освещения, как самому близкому узлу электроснабжения. Разобрав передний плафон салонного освещения (с помощью обычной или крестообразной отвертки), провода штекера припаивают к плюсовым и минусовым контактным площадкам плафона или к разъемам шлейфа.

Заизолированные скрутки проводов всеми канонами электротехники не рекомендуются. Ненадежное соединение может вызывать помехи в работе регистратора, искажения видеозаписи.

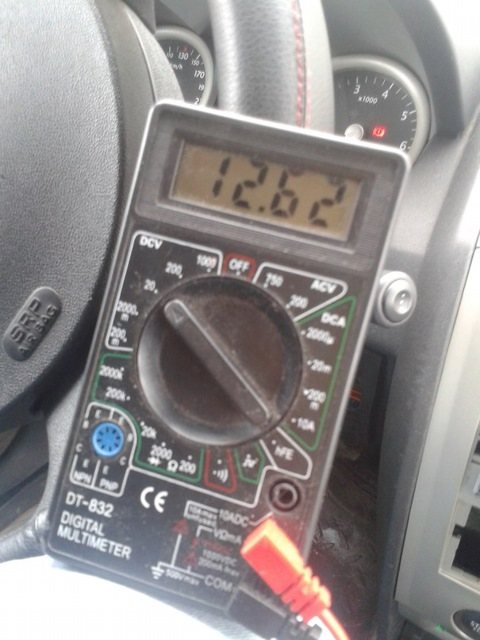

Для определения мест подключения плюсового провода, массы в шлейфе плафона, проверки сетевого напряжения осветительной системы нужно использовать универсальный мультиметр.

Для подводки питания к видеорегистратору от осветительной системы штатный штекер прибора непригоден, его нужно разобрать.

Браться за разборку штекера, припайку проводов специалисты рекомендуют людям с техническим образованием или навыками электромонтажных работ.

Полную безопасность при подключении к плафону освещения обеспечит специальный модуль питания, который легко найти в продаже.

Достоинством блока питания становится встроенный резистор (150 Ом). Для некоторых моделей видеорегистраторов (с потреблением менее 200 мА) электрическую схему нужно дополнить нагрузочными резисторами.

Скрыто проложить провода к отверстию в «торпедо» или плафону освещения можно, сняв обшивку боковых стоек ветрового стекла.

Другим способом прокладки провода может быть открытое размещение кабеля на стыке стойки с ветровым стеклом. В этом случае цвет провода можно подобрать в тон обшивке салона и закрепить его пластиковыми липкими скобками.

Как подключить видеорегистратор в машине без прикуривателя AutoHack

Видеорегистратор является частью системы безопасности средства передвижения и сегодня необходим автовладельцам для лучшего контроля над ситуацией на дороге или как свидетельство невиновности при ДТП. Мы уже писали о том как выбрать видеорегистратор и составляли рейтинг лучших 5-ти моделей автомобильных регистраторов.

Регистратор устанавливается в салоне в любом месте, где водитель сочтет удобным для себя. Как правило, это под лобовым стеклом, на приборной доске или рядом с зеркалом заднего обзора. Когда место определено, возникает вопрос: как подключить устройство? Стандартное решение – это подключение видеорегистратора через прикуриватель.

Подключение видеорегистрационного оборудования без прикуривателя

Вообще-то, стандартный способ подсоединения рекомендуется компанией-производителем, но прикуриватель перестает выполнять свое непосредственное предназначение, а проходящий вниз по лобовому стеклу провод очень скоро начинает раздражать. Особенно часто возникает вопрос у владельцев отечественных авто: как подключить видеорегистратор в машине без прикуривателя, к примеру, на «Лада-Калина» или другом автомобиле российского производства? Задача ясна – требуется убрать провод питания, чтобы он не мешал обзору, сохранив при этом функциональность системы. То есть, видеонаблюдение и видеозапись должны вестись постоянно, как при движении, так и во время непродолжительных стоянок.

Первый вариант подключения видеорегистрационного устройства, минуя использование прикуривателя, – это подсоединение к проводу для питания аудиооборудования. Обнаружить его просто – он желтого цвета и имеет спецмаркировку (АСС). Но проблему болтающегося провода это не решит.

Второй вариант – подключение через систему освещения салона (плафон), который включается сразу после снятия автомобиля с сигнализации. Он располагается достаточно близко к лобовому стеклу, и провод питания видеорегистратора спокойно прячется под обшивку салона. Этот вариант имеет свои неоспоримые достоинства:

• отсутствие проводов;
• свободный работающий прикуриватель;
• видеорегистратор функционирует не при включенном зажигании, а пока водитель находится в салоне.

Регистратор может отключаться автоматически при долгих перерывах в работе или с разрядкой аккумулятора.

Третий вариант – это подключение видеорегистратора прямо от аккумулятора. Это несколько сложнее, но вполне осуществимо.

После определения места расположения устройства, через переходник подключается провод необходимой длины

При подключении очень важно соблюсти полярность, иначе регистратор сгорит. Затем, под обшивкой провод с предохранителем аккуратно выводится к моторному отсеку, где плюс запитывается от аккумулятора, а минус – в любом месте «отрицательной» проводки. Так можно подключить в машине видеорегистратор без прикуривателя, например в ВАЗ 2114

Так можно подключить в машине видеорегистратор без прикуривателя, например в ВАЗ 2114.

Вы узнали, как подключить видеорегистратор в машине без прикуривателя, и теперь следует запомнить некоторые правила, которые продлят срок службы вашего видеорегистрационного устройства. Итак:

• на время продолжительной стоянки транспортного средства забирайте регистратор с собой. Рекомендуется вместе с креплением, чтобы не провоцировать воров поискать основную часть прибора в бардачке;
• для бесперебойной работы регистрирующего устройства пользуйтесь только рекомендованной производителем картой памяти, избегая бюджетных вариантов;
• видеорегистратор должен включаться сразу после того, как водитель сел в машину, до момента старта. ДТП может произойти в любую секунду и запись с вашего регистратора может помочь в объективном разбирательстве.

Устанавливая регистратор в своем автомобиле без прикуривателя выбранным способом, нужно помнить, что эстетическая привлекательность устройства должна сочетаться с остальным техническим оснащением салона и не портить обзор проводами и другими элементами, которые лучше скрыть.

Как подключить к питанию автомагнитолы?

Питание устройства можно обеспечить от аудиосистемы, установленной в машине. Для реализации этой задачи придется демонтировать часть центральной консоли.

Что понадобится?

Перед тем как подключить видеорегистратор в машине без прикуривателя к питанию автомагнитолы, подготовьте:

• набор отверток — с крестовым либо плоским наконечником;
• комплект гаечных ключей;
• дополнительный провод, поскольку если кабеля от регистратора не хватит, его придется наращивать.

Пошаговая инструкция

Этот метод простой, поскольку для его реализации потребуется подать на устройство 5-вольтное напряжение. Для соединения не нужны дополнительные адаптеры либо переходники. После установки гаджета на лобовое стекло либо торпеду надо демонтировать часть центральной консоли, чтобы получить доступ к магнитоле. Корпус аудиосистемы можно извлечь для доступа к его задней части. Подключение электроцепи выполняется к кабелю оранжевого цвета, который идет на аудиосистему.

Канал Всяко разно из Китая представил подробное руководство по подключению регистратора к автомобильной аудиосистеме.

Куда и как подключить видеорегистратор в машине без прикуривателя

Для любителей электронных гаджетов выходом может стать покупка разветвителя, который подключается к прикуривателю через стандартный штекер и снабжен несколькими выходными портами различных форматов. Для такого адаптера важными параметрами становятся максимальная величина тока, эффективность  встроенных предохранителей.

При полной загрузке возможны перегрузки устройства, нагрев внутренних цепей, отмечены случаи возгорания. Кроме того, такие адаптеры нельзя использовать в моделях автомобилей, не оборудованных прикуривателем. Нет проблем у владельцев видеорегистраторов, подключаемых к электросистеме через разъем USB. Такой прибор можно подключить через штатные порты на панели «торпедо» или через разъемы автомагнитолы.

Среди нестандартных способов подключения с использованием типового штекера, практикуемых российскими автолюбителями, можно отметить:

1. Подключение к гнезду прикуривателя с внутренней стороны.
2. Прямое подключение к аккумулятору или питающим разъемам магнитолы.
3. Присоединение к питанию электроосвещения через потолочный плафон.
4. Подключение к блоку предохранителей.

Параметры выбора видеорегистратора с удаленным доступом

Если вы хотите, чтобы покупаемой девайс имел функцию удаленной связи, нужно определиться, с какой целью гаджет приобретается. К примеру, если вы хотите просто следить за квартирой или небольшим помещением, то достаточно будет приобрести четырехканальный регистратор со средними характеристиками.

Ниже приведены несколько советов, которые позволят сделать правильный выбор:

Специалисты не рекомендуют отдавать предпочтение одноканальным регистраторам. Как показывает практика, сегодня производство таких гаджетов сведено к минимуму, при этом их стоимость достаточно высокая. То есть покупая одноканальный гаджет, вы заплатите за него как за четырехканальный.
Если вы выбираете восьмиканальный девайс, то должны учитывать, что такие устройства имеют один неприятный момент. Когда вы будете просматривать записи сразу со всех камер, изображение на дисплее будет не особо красивым, так как все восемь ячеек будут располагаться в хаотичном порядке. Если говорить об удобстве, то лучше выбрать девайс на 9 каналов, но такие устройства найти не так легко.
Если говорить о гаджетах на 32 канала, то их обычно выбирают потребители, которых не волнует стоимость устройств. В настоящее время эти девайсы относятся к новинкам на рынке, соответственно, их стоимость довольно высокая

Если посмотреть ан этот вопрос с практической, а также финансовой точки зрения, то лучше выбрать два гаджета по 16 каналов.
Также при покупке следует обратить внимание на формат сжатия видео. Более современные гаджеты работают с изображением в формате Н.264

Благодаря этому устройство может сэкономить место на карте памяти, при этом записывая видео в качественном формате.
Не менее важный момент — это разрешение картинки, особенно этот критерий актуален в том случае, если в будущем вы планируете просматривать записи в онлайн режиме. Просмотр видеорегистратора через Сеть считается одной из основных функций в данном вопросе. Покупая гаджет, внимательно ознакомьтесь с его характеристиками — в них должно быть отмечено разрешение для максимальной скорости записи, нужное для обеспечения трансляции онлайн.

НАСТРОЙКА УДАЛЕННОГО ВИДЕОНАБЛЮДЕНИЯ

Поскольку чаще всего применяется удаленное видеонаблюдение через интернет, то вопросы его настройки для пользователя являются наиболее актуальными. Доступ к камере наблюдения при этом может осуществляться несколькими способами:

• с помощью облачных сервисов;
• через компьютер или видеорегистратор;
• с использованием мобильного интернета.

Настройка удаленного доступа через «облако» требует минимальных усилий. После подключения камеры видеонаблюдения к регистратору или компьютеру на устройство, с которого будет осуществляться видеоконтроль устанавливается клиентская часть специальной программы, предоставляемой сервисом.

После этого настройка осуществляется в соответствии с прилагаемой к ПО инструкцией. Стоит заметить, что этот способ удаленного доступа возможен как для проводного, так и мобильного интернета.

Посмотреть что из себя представляет облачное видеонаблюдение можно здесь.

Если у вас уже имеется готовая система видеоконтроля с регистратором, то можете посмотреть материал как настроить видеонаблюдение через интернет. Следует помнить, что для удаленного доступа здесь также можно использовать как проводные, так и беспроводные подключения.

Первый вариант предпочтительней за счет возможности передавать большие видео потоки. Для одной же видеокамеры беспроводной вариант тоже вполне приемлем.

Последнее время набирает популярность видеонаблюдение через мобильные устройства: телефоны, планшеты и пр. При этом существует два варианта организации удаленного просмотра:

• настройка доступа через WIFI роутер;
• получение доступа непосредственно к камере видеонаблюдения.

Второй способ, естественно значительно мобильнее, но он требует применения специализированных камер и соответствующего программного обеспечение.

Про такой способ работы через интернет написано в материале про Р2Р видеонаблюдение. Возможно вам также может оказаться полезной статья про подключение камеры видеонаблюдения, в том числе и через интернет.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

К блоку предохранителей

Последовательность действий:

• приобрести комплект запасных предохранителей;
• к ножевой части припаять провод, который будет использоваться для подключения положительного полюса электроцепи регистратора;
• присоединить кабель к отрицательному выходу блока питания;
• разместить предохранитель в гнезде, номинал детали не должен отличаться от рекомендованного для данного участка цепи;
• соединить отрицательный вывод с элементом кузова или штатным болтом «массы»;
• проверить работу устройства при различных положениях ключа в замке зажигания.

Если гнездо прикуривателя занято, а владельцу не хочется разбирать элементы салона или подключаться к предохранительному блоку, то возможно подсоединение регистратора напрямую к аккумуляторной батарее. В этом случае требуется разместить в салоне специальный выключатель, который будет использоваться для разрыва цепи. Проложенные кабели должны иметь соответствующее сечение, не допускается перегибание изоляции через острые металлические кромки панелей кузова.

Этот способ обеспечивает подачу напряжения в постоянном режиме, что приводит к разрядке батареи. В кабелях проводки рекомендуется предусмотреть отдельный плавкий предохранитель, рассчитанный на ток 1,5-2,0А. Дополнительные кабели подключаются к клеммам батареи, допускается подсоединение к разъемам блока силовых предохранителей, который размещается в моторном отсеке автомобилей некоторых марок. Преобразователь напряжения ставится под капотом или в салоне.

Где и как установить видеорегистратор и другие гаджеты в автомобиле

регистраторы, навигаторы и прочие устройства последние годы стали пользоваться большой популярностью среди автомобилистов. Данные гаджеты позволяют сделать поездку более комфортной

При этом важно помнить, что для обеспечения безопасности движения их необходимо правильно их установить

Требования к обзорности

Многие водители не задумываются о правильности установки видеорегистратора. Обычно данный прибор заряжается через 12-вольтовый разъем прикуривателя, расположенный по центру торпедо автомобиля. При отсутствии данного разъема используют USB-порт, который также расположен по центру.

Такое расположение элементов зарядки подводит к мысли, что видеорегистратор необходимо установить над приборной панелью по центру лобового стекла. Однако это не так. Неверная установка не только делает движение более опасным, но и может привести к наложению штрафа.

Согласно правилам дорожного движения не допускается эксплуатация транспортного средства, если дополнительные покрытия или предметы ограничивают водителю обзор дороги. Понятно, что установка видеорегистратора на лобовом стекле может существенно снизить обзорность, а это в свою очередь повышает вероятность возникновения аварийной ситуации.

Обзорность является конструктивным свойством автомобиля. Она характеризует возможность и условия восприятия водителем визуальной информации, которая требуется для безопасного управления.

Закон не запрещает установку дополнительных приборов в салоне при условии сохранения должной обзорности. ГОСТ 33988-2016 регулирует требования к обзорности с места водителя.

Производители рекомендуют устанавливать видеорегистраторы повыше. Это не только обеспечивает хороший обзор, удачный ракурс съемки, но и помогает избежать бликов на видео. Чаще всего видеорегистратор устанавливают за зеркалом заднего вида. Если такой вариант не подходит, но место установки должно минимально ограничивать обзорность дороги.

Что должно попадать в кадр

Для осуществления качественной съемки необходимо правильно настроить обзор камеры. Она должна быть направлена так, чтобы с двух сторон от автомобиля угол обзора был одинаков. Выбирая место фиксации, необходимо помнить не только об оптимальном балансе неба и дороги, но и о минимальном количество бликов от лобового стекла.

Чаще всего угол обзора видеорегистраторов колеблется в пределах 100-150 градусов. Стоит помнить, что увеличение угла обзора приводит к уменьшению качества получаемого видео. При слишком маленьком угле обзора меньшее количество дороги попадает в кадр. В таком случае прибор может практически не захватывать происходящее на встречной полосе движения. Опытные водители рекомендуют остановить свой выбор в пределах 120-130 градусов.

Удобство быстрого снятия и установки

Быстрота и удобство снятия и установки видеорегистратора обеспечивается удобными видами крепления. Обычно для этой цели используют присоску илу двухстороннюю ленту.

С помощью присоски очень удобно закрепить прибор на лобовом стекле. Чаще всего она идет в комплекте с видеорегистратором. Для обеспечения надежного крепления поверхность очищают с помощью спирта или стеклоочистителя. Дают просохнуть и после этого крепят присоску к стеклу

Важно проверить качество ее фиксации

Двухсторонняя лента также является хорошим способом крепления. Ее считают более надежной, чем присоски, поскольку клейкие свойства со временем не меняются

Выбирая ленту, стоит обращать внимание на ее отношение к перепадам температуры

Размещение проводов

После установки видеорегистратора остаются провода. Чтобы они не препятствовали обзору, их можно спрятать двумя способами:

1. Скрытая установка. В данном случае провода фиксируют под панелью, а затем под обшивкой стойки. При этом необходимо оставить небольшое количество свободного провода для обеспечения возможности поворота регистратора.
2. Открытая установка. Этот способ предполагает использование специальных пластиковых скоб для фиксации провода. Скобы крепятся в салоне с помощью липучек. Данный вариант является проще в исполнении, но он менее эстетичен и надежен.

При правильной установке видеорегистратор станет отличным помощником водителю. Снятое видео поможет доказать невиновность водителя в случае ДТП.

Выводы

Самостоятельное подключение любого устройства к системе питания требует знаний и опыта в работе с мультиметром, проводкой и электроникой. Если вы впервые сталкиваетесь с этими аспектами, лучше отказаться от экспериментов ради вашей безопасности и сохранности средств. Если же опыта у вас достаточно, подключение регистратора не вызовет никаких сложностей, какой способ вы бы ни выбрали.
