Подключение фронта к 4 канальному усилителю

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Как подключить к штатной магнитоле

Для подключения усилителя к автомагнитоле необходимо снять головное устройство, получив доступ к выходам на задней части корпуса. Сигнальные кабели прокладываются по кратчайшему маршруту, для монтажа потребуется поднять ковровое покрытие и демонтировать часть пластиковых обшивок. Межблочные кабели прокладываются на удалении от штатной электропроводки автомобиля.

Если магнитола оснащена штатным микрофоном или дополнительными выходами USB с удлинителями, следует проверить плотность соединения разъемов и установить головное устройство в штатное гнездо. Затем необходимо установить снятые пластиковые рамки и воздушные дефлекторы.

Подключение двухканального и четырехканального

Подключение усилителя к штатной магнитоле мало зависит от количества каналов. Кабель питания выводится в отсек двигателя через отверстия, имеющиеся в моторном щите. На части автомобилей батарея размещается в нише под задним сидением или в багажном отделении. Шнур прокладывается параллельно штатной проводке под ковром пола, не рекомендуется перегибать изоляцию через острые кромки панелей кузова. Отрицательный кабель выводится к болту «массы» или выводится к аккумулятору автомобиля.

Затем к усилителю подключаются межблочные кабели и шнур синхронного включения, особенности подсоединения оборудования приводятся в заводской инструкции по эксплуатации. Динамики подсоединяются к выводам каналов, отрицательные шнуры запрещается объединять в общую цепь или выводить на кузов машины. При коммутации громкоговорителей следует учитывать расположение репродукторов и назначение каналов. При ошибочном соединении нарушается звуковая картина.

Схема подключения сабвуфера включает в себя выведение сигнальных кабелей к тыловым каналам по мостовой схеме. Положительный сигнал берется с одного тылового выхода, а минусовой — с противоположного. Оставшиеся фронтальные выходы применяются для питания стандартных динамиков, соединенных побортно в общие цепи. Тип соединения зависит от сопротивления катушек, суммарное значение должно соответствовать техническим характеристикам усилителя.

Подключение одноканального

Устройства 1-канального типа используются для питания автомобильного сабвуфера пассивного типа. Из-за сокращения числа каналов мощность устройства возрастает, что позволяет работать с нагрузкой до 4 Ом. В конструкции оборудования применен специальный электронный фильтр, ограничивающий частоту звукового диапазона, подлежащего усилению. Bass-усилитель для сабвуфера относится к типу изделий D.

Оборудование подсоединяется к низкочастотному динамику при помощи 2 кабелей, соединяющих положительный и отрицательный выходы с катушкой громкоговорителя. Подключение усилителя к магнитоле выполняется по изложенной выше методике. Допускается использовать 2 идентичных сабвуфера, которые соединяются в единую цепь по параллельной или последовательной схеме. Отрицательные выходы коммутируются к усилительному блоку. Запрещается соединять кабели с деталями кузова автомобиля.

Подключение без тюльпанов

Если нет линейных выходов на головном устройстве (характерно для китайских автомагнитол), кабели от громкоговорителей подсоединяются к стандартным акустическим выходам через дополнительное сопротивление. Для коммутации потребуется приобрести 2 резистора номиналом 0,1 и 1,0 кОм. Элементы впаиваются в цепи, обеспечивая снижение амплитуды сигнала до допустимого значения.

Допускается подключение усилителя через готовый переходник, который коммутируется кабелями к выходам на головном устройстве. С другой стороны на блоке расположены шнуры с разъемами типа «тюльпан», которые подключаются к усилительному устройству. Рекомендуется проверить работу сопрягаемых устройств на различных режимах звучания, поскольку конвертер снижает качество передаваемого сигнала.

Инструкции по настройке

Настройка усилителя производится в соответствии с рекомендациями, изложенными в инструкции по эксплуатации. Для регулировки параметров применяются кнопки и поворотные переключатели, закрытые защитной панелью. Вращающиеся корректоры утоплены в корпус, что снижает вероятность случайного изменения положения. Для вращения элемента рекомендуется использовать отвертку с плоским жалом.

На корпусе оборудования установлен контрольный диод блока питания, дальнейшая настройка устройства допускается только при включении зеленой лампы. При использовании стандартных заводских настроек оборудования звуковая картина получается смазанной. Корректировка параметров позволяет выделить низкие и высокие частоты, а также снизить искажения звука.

Настройка усилителя для четырех динамиков без сабвуфера

После завершения подключения четырехканального усилителя и проверки работы электрических цепей необходимо настроить акустику по методике:

1. Повернуть регулятор, обозначенный как Gain или Level, до минимального положения.
2. При использовании стандартных дверных громкоговорителей требуется повернуть регулятор фильтра HP до максимальной позиции (обозначается на корпусе как Full). Если в автомобиле смонтирована малогабаритная акустика диаметром до 100 мм (в панели приборов или фронтальных стойках), то необходимо установить корректор в положение, соответствующее 120 Гц.
3. Отключить функцию усиления низких частот и выключить графический эквалайзер.
4. Если подключение 4х канального усилителя выполнялось с разделением по каналам, то необходимо активировать фильтры HP и LP (для высокочастотных динамиков и громкоговорителей среднего диапазона соответственно). Регуляторы выставляются в позицию, соответствующую 4 кГц.
5. В конструкции усилительного блока имеется переключатель HiLow Level, положение которого зависит от типа подсоединения оборудования к головному устройству. При подаче сигнала через акустические шнуры выставляется положение Hi. Если подсоединить оборудование к линейным выходам магнитолы, то переключатель переводится в позицию Low.
6. Включить головное устройство, в котором находится лазерный диск с музыкальными композициями, допускается установить сменный накопитель с записями в формате МР3 (с высоким битрейтом). Проверить положение селектора тонкомпенсации (должен быть выключен), а затем плавно выкрутить регулятор громкости до появления хрипов в звуковой картине. Аккуратно повернуть корректор назад, определяя границу появления помех.
7. Затем пользователь настраивает положение регулятора Gain или Level, корректировка выполняется по аналогии с регулировкой громкости звучания.
8. Определить громкость трансляции для тыловых каналов, сопоставляя настройки с параметрами фронтальной акустики. Если владелец автомобиля испытывает трудности с регулировкой акустического оборудования, то рекомендуется обращение в специализированный сервисный центр.

Настройка усилителя под сабвуфер и динамики

Настройка производится по аналогии с регулировкой системы со стандартной акустикой. Для обеспечения улучшенной звуковой картины рекомендуется разгрузить громкоговорители от трансляции низких частот. Мероприятие позволяет снизить ход диффузора и улучшает воспроизведение средних частот. Для регулировки применяется корректор HPF, положение потенциометра определяется пользователем на слух. Часть автовладельцев не включают корректировку HPF из-за искажения звуковой картины.

Применение усиления низких частот для сабвуфера не рекомендуется, поскольку затрагивает полосу выше 40 Гц. При использовании низкочастотного динамика с фазоинвертором включается фильтр сабсоник, который настраивается на частоту на 2-5 Гц ниже значения фазоинвертора (указывается на оборудовании).

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Как подключить четырехканальный усилитель

Необходимо проверить, способен ли усилитель автомобильного звука функционировать в мостовом режиме перед тем, как подключить 4 колонки к нему. В противном случае звук будет искаженным либо устройство быстро выйдет из строя после включения из-за перегрева, вызванного чрезмерной нагрузкой. Если подключение четырехканального усилителя выполнено неправильно, то колонки будут воспроизводить не сумму, а разность сигнала стереоканалов.

Сопротивление подключаемых к одному каналу громкоговорителей и сабвуфера не должно быть ниже, чем рабочее сопротивление, на которое рассчитан усилок. В противном случае устройство тоже будет перегружаться, что приведет к перегреву и быстрому выходу аппарата из строя. Выбор схемы подключения зависит от наличия и количества динамиков.

Если выходная мощность автомобильного усилителя превышает 400 Вт, то для защиты от перепадов напряжения питания следует параллельно клеммам питания подключить специальный конденсатор. Номинал предохранителя, необходимого для защиты питания, — 35 А. Чем выше выходная мощность усилителя, тем больший ток должен выдерживать предохранитель.

К магнитоле

Схема подключения 4-канального усилителя зависит от количества линейных выходов на автомагнитоле. Если на головном устройстве имеется специальный выход под сабвуфер, то он должен соединяться с соответствующим входом на аппарате. Чтобы подключить четырехканальный усилитель к двухканальной магнитоле, необходимо использовать разветвители. Иначе звук будет воспроизводиться только 1 парой.

Подключение 4х-канального усилителя к магнитоле с 4 выходами осуществляется с помощью 2 пар межблочных кабелей, оснащенных коннекторами RCA. Линейный выход передних каналов головного устройства подсоединяется к коннекторам, обозначенным буквами A и B. Сигнал задних каналов подводится к гнездам C и D. Если на головном устройстве нет линейных RCA-выходов, то можно подать сигнал от магнитолы к усилку с выходов высокого уровня, к которым подключаются колонки.

К динамикам

Подключение 4х-канального усилителя к 4 динамикам осуществляется следующим образом:

1. Вначале следует соединить параллельно динамики, расположенные по левому борту автомобиля. Это можно сделать недалеко от устройства после того, как была проложена акустическая проводка.
2. Затем один из проводов подсоединяется к положительной клемме первого канала на усилителе, а другой — к отрицательной второго канала. В результате мощность звука будет в 2 раза выше, чем при стандартном способе подключения.
3. Таким же образом подключается вторая пара динамиков, установленных на правом борту. Стоит учитывать, что при таком способе присоединения громкость передних и задних акустических динамиков будет изменяться одновременно. Возможность регулировать стереобаланс между левым и правым бортом останется. Это можно сделать с помощью элементов управления как на усилке, так и на автомагнитоле.

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Подключение к сабвуферу через клеммникПодключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик  к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю.  Чем меньше сопротивление  у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

• Как подключить усилитель
• Конденсатор для сабвуфера. Нужен ли он?

Нажмите кнопку, чтобы поделиться материалом:

Заземление

Этот момент имеет большое значение для надежной работы усилителя, подключенного в мостовом режиме. Соединение с массой можно выполнить прямо в месте установки аппарата. Для этого берется короткий кусок изолированного провода большой толщины. Подойдет распространенный голый кабель-плетенка.

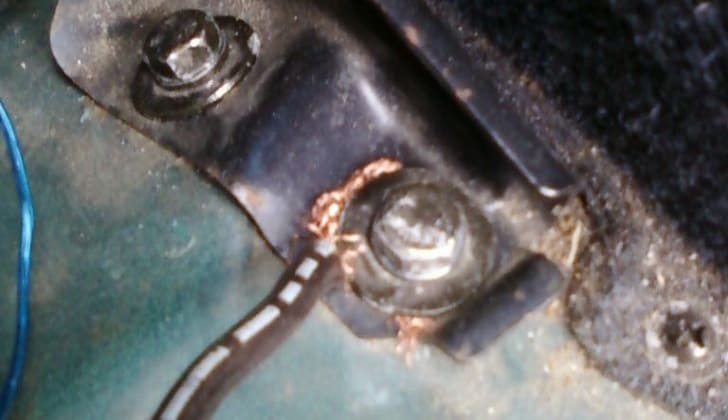

Один конец провода присоединяется к минусовой клемме автоусилителя, а другой — заводится между скобой или планкой, крепящей устройство, и полом кузова.

Чтобы не возникали помехи в колонках, не следует допускать соприкосновения корпуса аппарата с кузовом машины. Иначе будут образовываться контуры заземления, которые приведут к неприятным помехам. Для изоляции корпуса от кузова машины можно подложить полоску резины под скобу крепления.

Как установить

Перед установкой устройства важно ознакомиться с некоторыми нюансами, от которых зависит безопасность автомобиля и эффективность аудиосистемы

Выбор места установки

На выбор места монтажа прибора зависит несколько факторов.

Во время работы усилитель сильно нагревается, поэтому важно выбрать такое место, где происходит наилучшая циркуляция воздуха. Его нельзя монтировать на бок, вверх ногами или под обшивку

Так устройство перегреется и в лучшем случае перестанет работать. Наихудший сценарий – возгорание.
Чем дальше от магнитолы он будет установлен, тем большим будет сопротивление. Из-за этого динамики будут звучать немного тише.
Проводку нужно прокладывать под обшивку салона, поэтому важно сделать правильные замеры с учетом поворотов.
Не следует монтировать его на корпус сабвуфера, так как он не переносит больших вибраций.

Где лучше всего установить этот элемент аудиосистемы? Вот четыре распространеннее локации.

1. В передней части салона. Это зависит от модели автомобиля. Если есть свободное пространство под торпедой и это не будет мешать пассажиру. Это место считается оптимальным, так как достигается максимальная чистота звука (небольшая длина сигнального кабеля).
2. Под передним пассажирским креслом. Там хорошая циркуляция воздуха (прохладный воздух всегда стелется по низу) и свободный доступ к устройству. В случае большого пространства под сиденьем есть вероятность, что пассажиры на заднем диване будут толкать устройство ногами.
3. Задняя полка. Неплохой вариант для кузовов седан и купе, потому что в отличие от хэтчбеков она неподвижна.
4. В багажнике. Особенно практичным это будет в случае подключения двух усилителей (один – в салоне, а другой – в багажнике).

Провода для подключения

Некоторые автомобилисты ошибочно полагают, что для аудиосистемы достаточно обычных тонких проводов, которые идут в комплекте с колонками. Однако для питания усилителя потребуется особенный кабель.

Например, водитель купил устройство с мощностью в 200 Вт. К этому показателю необходимо прибавить 30 процентов (потери при низком КПД). В результате потребляемая мощность усилка составит 260 Вт. Сечение силового провода рассчитывается по следующей формуле: мощность делится на напряжение (260/12). В этом случае кабель должен выдерживать силу тока в 21,6А.

Автоэлектрики советуют приобретать провода с небольшим запасом сечения, чтобы их изоляция не оплавилась из-за нагрева. После таких расчетов многие удивляются, насколько толстой окажется проводка для усилителя.

Предохранитель

Предохранитель должен присутствовать в любой электрической схеме, особенно если по ней подается ток с большим амперажем. Это плавкий элемент, который разрывает цепь при повышенном нагреве. Он защитит салон автомобиля от возгорания из-за образовавшегося короткого замыкания.

Предохранитель для таких систем часто выглядит в виде стеклянного бочонка, внутри которого помещен плавкий металлический сердечник. У таких модификаций есть существенный недостаток. Контакты на них окисляются, из-за чего питание устройства пропадает.

Более дорогие варианты предохранителей оснащены болтовыми зажимами, фиксирующими плавкую пластину. Контакт в таком соединении не пропадает от постоянных вибраций в процессе работы мотора.

Этот защитный элемент нужно установить максимально близко к аккумулятору – в пределах 30 сантиметров. Нельзя использовать модификации, намного превышающие пропускную способность провода. Например, если кабель способен выдержать напряжение в 30А, предохранитель в этом случае не должен превышать значение в 50А.

Межблочный кабель

Это не то же самое, что силовой кабель. Межблочный провод соединяет аудио выходы магнитолы и усилка. Основная задача этого элемента заключается в том, чтобы без потерь качества передать звуковой сигнал с магнитофона на входной узел усилителя.

Такой кабель всегда должен иметь прочную изоляцию с полным экранированием и толстую центральную жилу. Его следует приобрести отдельно, так как зачастую в комплекте с устройством идет бюджетный вариант.

Домашний усилитель из автомобильного

Чтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А ! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 — 40 А смогут не все:)

Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах — это 12А. Топовые, дорогие модели выдают по 50 — 70А !

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку «мощность по линии 12V». Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V

16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

У всех пк’шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы — это +12V, а чёрные — это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на «полную катушку», будет играть тише. Теперь о подключении.

На корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – «управление»). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 — 120 мА.

Кстати, при монтаже усилителя в автомобиле, бывает так, что управляющий (синий) провод уже задействован, например, на ту же активную антенну. Как быть? Тогда можно подавать напряжение +12V на клемму REM через кнопку с фиксацией, а саму кнопку разместить на панели автомобиля. Такой же приём можно реализовать и дома. Просто в разрыв провода +12V — — -> REM ставим обычный тумблер или рокерный выключатель. Такие продаются в любом магазине автотоваров.

Внимание! Так как ток потребления автоусилителя может достигать 40 и более ампер, то подключать его к блоку питания следует медными проводами с сечением 6 — 10 мм 2. По возможности, соединительные провода сделать покороче

Это в идеале. На практике, если не будете «загонять» усилитель на максимальный режим, подойдут обычные провода с сечением 1,5 — 2,5 мм 2 .

В качестве источника звукового сигнала может сгодиться рядовой MP3-плеер. Также потребуется переходник с 3,5 мм. джейка на «тюльпаны».

При наладке усилителя не стоит забывать, что на его панели есть регулятор входного уровня сигнала — «LEVEL». Это — не что иное, как регулятор громкости, наподобие тех, что имеется у аналоговых магнитол или кассетников.

При уровне в 0,2V на вход поступает максимальный уровень сигнала — усилитель будет работать громче. Если вывернуть ручку переменного резистора на 8V, то на вход поступит минимальный сигнал от плеера. Естественно, уровень сигнала можно выставить и регулятором громкости самого MP3-плеера.
