Ошибки датчика температуры охлаждающей жидкости

Принцип работы системы охлаждения

Основной задачей системы охлаждения является обеспечение оптимального температурного режима работы двигателя Приоры. На автомобиле установлена система с принудительной циркуляцией охлаждающей жидкости. Основным ее элементом является рубашка охлаждения, по которой циркулирует жидкость.

Чтобы сохранить целостность рубашки, следует постоянно контролировать:

• количество
• качество жидкости (например, Тосола).

Если ее количество будет слишком низким, система не сможет должным образом поддерживать тепловой режим силовой установки, и она перегреется. Сильно же разведенный водой Тосол не будет обладать соответствующей морозостойкостью, и в зимнее время возможно размерзание рубашки.

Еще одним важным элементом системы является жидкостной насос (помпа). Задачей помпы является обеспечение циркуляции Тосола по системе. Помпа Приоры имеет ременной привод от коленчатого вала. За состоянием помпы тоже нужно постоянно следить. Если в ней начнет выходить из строя подшипник, она будет подклинивать. Результатом подклинивания будет:

• невозможность поддержания оптимальной температуры;
• вероятность порыва ремня привода ГРМ.

Это, в свою очередь, приведет к повреждению газораспределительного механизма.

Пока двигатель не наберет нужную температуру, жидкость циркулирует по малому кругу, то есть она движется только по рубашке. Когда же температура будет подходить к норме, жидкость начнет перемещаться уже по большому кругу. Он, кроме рубашки охлаждения, включает в себя и радиатор с установленным на него вентилятором. Кулер включается в работу только, когда температура жидкости начинает превышать допустимую норму. Для контроля в рубашку охлаждения встроен датчик температуры, он же датчик включения вентилятора.

За то, по какому кругу двигаться Тосолу, отвечает термостат. Неправильная работа термостата или его заклинивание приведет либо к перегреву агрегата, либо к тому, что он не сможет набрать оптимальный тепловой режим.

Работает данная система на Приоре так:пока силовая установка холодная, термостат находится в положении, которое перекрывает канал, идущий к радиатору. Жидкость, благодаря помпе, циркулирует по рубашке охлаждения. По мере прогрева, термостат начинает приоткрывать канал, и жидкость уже начинает поступать и в радиатор для снижения температуры самой жидкости.

В летнее время, при простаивании в пробке, поток воздуха, проходящий через радиатор, недостаточный, и температура продолжает повышаться. Датчик включения вентилятора контролирует этот показатель, и если она начинает превышать допустимую норму, он включает принудительное охлаждение радиатора, которое дополнительно создает поток воздуха для обеспечения охлаждения Тосола.

ДТОЖ – что это такое в машине?

Датчик температуры охлаждающей жидкости в автомобиле представляет собой компактное устройство, расположенное в корпусе радиатора или, нередко, во внешней части корпуса силового агрегата – так называемой «рубашке» системы охлаждения.

Назначение

Датчик предназначается для определения температуры охлаждающей жидкости, которая выводится на информационный индикатор, расположенный в панели приборов авто.

Также функцией датчика является активация включения вентилятора охлаждения, который понижает температуру антифриза в случае, если она превышает критические значения (более 80 градусов Цельсия). Делается это для того, чтобы избежать вскипания антифриза и, как результат, перегрева мотора.

Видео — нюансы, связанные с датчиками температуры охлаждающей жидкости на Фольксваген Пассат Б3:

Подобное назначение датчика было характерно для карбюраторных двигателей. Сегодня, с развитием инжекторных систем впрыска, на ДТОЖ возлагается значительно большее число функций. К ним можно отнести:

• увеличение оборотов двигателя на этапе прогрева для оптимизации выхода мотора на рабочий режим;
• открытие либо закрытие клапана рециркуляции выхлопных газов;
• установка угла опережения зажигания и т.д.

Принцип работы

Функционирование ДТОЖ осуществляется на основе физических свойств материала датчика менять собственное электрическое сопротивление в зависимости от степени нагрева.

По сути, он состоит из двух электропроводящих контактов и конусообразного рабочего элемента из чувствительного материала. Изменение степени электропроводности фиксируется и, таким образом, датчик «выдает» информацию о температуре и достижении ее критических значений.

На современных авто за считывание такой информации «отвечает» электронный блок управления ЭБУ, который и отдает управляющие команды для системы зажигания, а также анализирует работоспособность самого датчика.

Механический

Механический ДТОЖ представляет собой простой узел, где передача информации об изменении сопротивления материала выполняется, так сказать, в «аналоговой» форме – посредством электрического сигнала. Такой датчик напрямую соединен с указателем температуры охлаждающей жидкости, который является, по сути, простым омметром со шкалой, проградуированной в градусах Цельсия.

С узлом соединено реле, которое замыкается при достижении критической температуры и вызывает срабатывание вентилятора охлаждения. Такие датчики встречаются на автомобилях с карбюраторными моторами, включая все отечественные «Жигули».

Цифровой

Цифровой ДТОЖ по своей конструкции не сильно отличается от механического, но передача сигнала происходит посредством шины непосредственно в цифровой блок управления ЭБУ.

Встроенный процессор производит первичный анализ информации, выводя данные о температуре на приборную панель, а также давая команды системе зажигания. Включение вентилятора в этом случае производится также посредством команды от ЭБУ.

Можно ли замедлить остывание мотора в холода

В прошлом применяли разные материалы с целью создать утеплитель двигателя. Это разные войлочные ткани, имеющиеся в обращении. Но такие решения ненадолго сохраняли тепло. Сейчас применяются современные теплоизоляционные автомобильные одеяла.

Их состав не позволяет допустить воспламенения, что положительно сказывается на безопасности эксплуатации транспортного средства. Также не потребуются многочисленные прогревы мотора. Это позволит экономить время и топливо. Когда наблюдаются слишком суровые погодные условия, то такие приемы смогут сохранять тепло в короткий промежуток времени. Есть возможность использования специальных чехлов для радиатора. Нижняя его часть вместе с патрубком должна быть теплоизолированной, чтобы удерживалась стабильная температура работающего двигателя.

Способы проверки датчика температуры ОЖ

Поскольку наконечник датчика должен быть погружен в охлаждающую жидкость, низкий уровень охлаждающей жидкости или воздушные пузыри внутри системы охлаждения могут привести к неправильному сигналу от датчика.

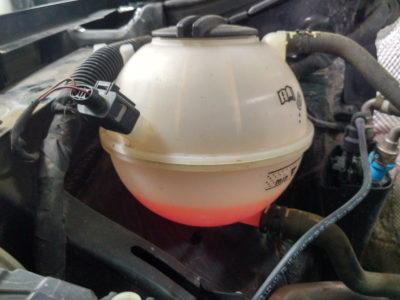

Уровень охлаждающей жидкости всегда должен проверяться в первую очередь при решении проблем с системой охлаждения. Разъём датчика температуры охлаждающей жидкости должен быть проверен на предмет повреждений или коррозии.

Есть несколько способов проверить ДТОЖ. Правильный способ можно найти в руководстве по обслуживанию.

Проверка сопротивления датчика

Одним из способов является измерение сопротивления датчика при различных температурах двигателя и сравнение показаний со спецификациями, приведенными в руководстве по обслуживанию. Для проверки сопротивления используется мультиметр.

Проверка напряжения датчика

Другим способом проверки датчика является измерение напряжения на клеммах датчика при включенном зажигании.

Датчик подключен к блоку управления двигателя. ЭБУ подает опорное напряжение (обычно от 5 вольт), второй провод — это заземление датчика. Опорное напряжение и заземление должны быть проверены в первую очередь.

Поскольку сопротивление датчика снижается по мере прогрева двигателя, напряжение тоже падает. Когда машина холодная, можно измерить около 3-4 вольт. На полностью прогретом двигателе напряжение падает до 1 вольта.

При отключенном датчике мультиметр покажет 5 вольт. Если напряжения нет, знайте, что цепь либо разомкнута, либо замкнула на массу. Например, один из проводов в жгуте датчика может переломиться или перетереться о корпус и закоротить.

Сравните показания ДТОЖ с другими датчиками температуры

Примером другого датчика, который измеряет температуру, является датчик температуры воздуха на впуске (IAT).

Если автомобиль простоял всю на ночь, температура двигателя и датчика температуры на впуске (IAT) должны быть очень близки. Это можно проверить с помощью диагностического сканера или адаптера ELM327 с программой Torque.

Как вы можете видеть на фотографии, датчик на впуске показывает 32 ° F внутри воздухозаборника, а ДТОЖ — 30,2 ° F. Небольшая разница в измерениях из-за того, что воздух прогревается быстрее, чем двигатель. Если бы разница была намного больше, это означало бы, что один из датчиков измеряет температуру неправильно.

Как определить неисправность ДТОЖ?

Если же указатель функционирует правильно и проводка цела, включите датчик обратно в цепь, заведите мотор и прогрейте его в штатном режиме. Если при этом на указателе сохраняются показания не соответствующие нормальным значениям, или стрелка указателя даже не сдвинулась с места, то неполадка кроется именно в датчике. В данном случае необходимо его попросту заменить.

Кстати о признаках неисправности датчика температуры охлаждающей жидкости можете ознакомиться, перейдя по этой ссылке. Прочитав данный материал, вы более подробно узнаете о методах проверки датчика на работоспособность, а также его роли в двигателе автомобиля.

Еще один способ проверки датчика температуры

Существует еще один способ проверки датчика, ваши действия должны заключаться в следующем. В первую очередь нужно отключить отрицательную клемму с аккумуляторной батареи автомобиля, слить с мотора антифриз, чтобы жидкость не пролилась после снятия датчика.

Далее нужно снять датчик с двигателя и протестировать его омметром. Один контакт необходимо прикрепить к контакту датчика. Вторая клемма прибора должна быть замкнута на корпусе ДТОЖ. Показания омметра при нормальной температуре должны составлять порядка 700-800 Ом.

Попробуйте проверить датчик в иных условиях, например, погрузив его в горячую (около 70-80 градусов) воду: в таком случае сопротивление будет меньше. Также стоит проверить его в холодной воде, где сопротивление естественно увеличится. Если показания омметра при заданных температурах отличаются от нормальных значений, или не происходит уменьшение, или увеличение сопротивления при нагревании и охлаждении датчика, то проблема именно в нем – его следует заменить. В противном случае нужно искать неисправность в указателе или проводах, идущих к нему.

Рекомендуем к просмотру полезное видео о проверке указателя и датчика температуры охлаждающей жидкости. В данном видео вы узнаете, где находится датчик указателя, как его проверить, а также определить, в чем именно неисправность в самом датчике указателя или щитке приборов, обязательно смотрим:

Это все что мы хотели сказать по вопросу о том, как проверить указатель температуры охлаждающей жидкости. Теперь вам не составит труда отличить поломку указателя температуры от неисправности самого датчика. Если при неработоспособности первого еще можно как-то ездить без серьезных последствий для двигателя, то дальнейшая эксплуатация авто при неисправности ДТОЖ абсолютна противопоказана. В любом случае затягивать с ремонтом не стоит, пока данная неполадка не повлекла за собой еще более серьезные последствия!

Новые статьи

• Стоит ли использовать присадки, чтобы двигатель не ел масло и не дымил?
• Нужно ли промывать двигатель при замене масла на другого производителя?

Предыдущие статьи

• Как промыть топливную систему бензинового двигателя самому? Промывка инжектора своими руками
• Можно ли доливать электролит в аккумулятор при низкой плотности?

Проверка указателя температуры охлаждающей жидкости

Итак, как проверить указатель температуры охлаждающей жидкости? Для начала заглушите двигатель и подождите, пока он остынет. Отключите разъем, к которому присоединяется датчик температуры ОЖ, и соедините его с резистором сопротивлением в 100 Ом.

Далее необходимо включить зажигание. Правильно функционирующий указатель покажет температуру в 90 градусов. Если прибор показывает неправильную температуру или показания вообще отсутствуют, то неполадка кроется в проводке или самом указателе.

Вероятнее всего, где-то произошло замыкание или обрыв электросети автомобиля, из-за чего при правильной работе датчика температуры на приборной панели демонстрируются неверные данные.

Проверьте изоляцию проводов, идущих от датчика к приборной панели и бортовому компьютеру, поврежденные провода следует заменить или, на худой конец, восстановить. Если вся проводка находится в хорошем состоянии, но указатель температуры работает некорректно, то дело именно в нем, следует произвести замену или ремонт указателя.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Использование воды в качестве охлаждающего носителя

Применение воды для охлаждения силовой установки в зимний период не рекомендуется, но допускается. Наполнять систему нужно уже нагретой водой, чтобы исключить тяжелый запуск двигателя с повышенным износом деталей. Радиатор и мотор необходимо утеплить. Прогретую воду требуется заливать с открытыми спускными кранами несколько раз. Потом закрыть краны, наполнить систему и приступить к запуску.

После окончания поездки жидкость необходимо слить, когда произойдет остывание до 45-50 градусов. Если опорожнить систему сразу по приезде, могут появиться трещины и другие дефекты. Оставить систему с водой в морозных условиях недопустимо. При замерзании жидкость будет расширяться и приведет мотор, радиатор и остальные узлы в негодность.

Audi 80 1994, 150 л. с. — другое

Audi 80, 1989

Audi 80, 1989

Комментарии 19

Возможно конденсат скапливается, так как изза перепада температур глючить начинает.

может дело в приборке? стабилизатор напряжения…

У меня тоже такая же фигня, нихера не показывает. раньше то показывал, то не показывал. Щас вообще лежит. Руки не доходят поменять датчик.

Заметил кстати, когда сильный перепад температур, указатель температуры то лежит, то сам на ходу заработает. Иногда начинает работать если включить заного зажигание.

На 2.6 и 2.8 моторах стоит датчик на 4-ре контакта (дорогая сволочь).Один из этих контактов это масса — такой шел только с завода.А сейчас в продаже только на три контакта, на четвертом заглушка.Но он подходит без проблем и даже китайский, бате в сотку брал, уже 4 года работает без проблем …

3х контактный китайский бате брал? Или всё таки оригинал?

Я тогда посмотрел на все и почитал на счет них.В общем это болезнь у них, меняют довольно часто даже оригинал (а он в три раза дороже).Вот и взял китайский и всем на удивление он так долго работает (на то время почти 400 грн. стоил — приблизительно 60$ по тому еще курсу)…

А оригинал то вообще космос

3500 рублей у меня оригинал стоит.)

Ну а оригинал этот на 3 контакта получается?четвертый заглушка просто …

ну как говорят 4 контактных уже не бывает.

На 2.6 и 2.8 моторах стоит датчик на 4-ре контакта (дорогая сволочь).Один из этих контактов это масса — такой шел только с завода.А сейчас в продаже только на три контакта, на четвертом заглушка.Но он подходит без проблем и даже китайский, бате в сотку брал, уже 4 года работает без проблем …

Четвёртый контакт на климу. Если вылетает, лучше взять оригинальный датчик с разборки)

да это расходник у этих моторов, врятле на разборках будет оригинал, всетаки 20 лет машинам. А даже с китайским не оригиналом никаких проблем, это же всего лишь датчик …

Мне китайцы не нравятся своими показаниями… показывает 100-110 градусов при реальных 90. Поехал, купил оригинал на разборке, вот уже второй год без проблем)

Вчера, менял резину, и О ЧУДО! указатель температуры на приборной панели снова за работал! Что это за чудеса?)

В общем у меня 2 датчика. Как я понял 3 контактный с лева (или всё таки он 4 контактный просто 1 контакт вылетел.) (если смотреть перед авто) и 2х контактный сзади. Ну и если мне не изменяет память то, тот что справа идёт на мозги, а тот что с лева на щиток приборов.

Только что снял фишку на левом датчике, так он вернее его пластмассовая часть фактически рассыпалась.

может просто контакт на этом датчике отошел…

на 99% вышел из строя датчик охл.жидкости СЕРЫЙ, имеено он отвечает за показание прибора, только бери либо оригинал либо BERU, остальные сильно врут)!на фланце стоит рядом с синим,

Во время эксплуатации транспортного средства водителю нередко приходится сталкиваться с различными сбоями и неисправностями. При этом наиболее серьезными справедливо считаются поломки, напрямую связанные с двигателем, КПП, рулевым управлением, тормозной системой и ходовой частью.

Если же говорить о силовом агрегате, кроме стуков и шумов достаточно серьезной проблемой является нарушение рабочего температурного режима. Как правило, водители хорошо знают, чем опасен перегрев двигателя.

Однако в ряде случаев бывает и так, что мотор остается холодным, температура двигателя не поднимается, или же силовой агрегат прогрет, но по показаниям стрелка температуры не поднимается. Давайте рассмотрим эту неисправность более подробно.

Читайте в этой статье

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.

   Проводим демонтаж клеммы АКБ

2. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

   Для того чтобы добраться до датчика необходимо снять воздушный фильтр

3. Отсоединяем провода, которые питают элемент.

   Отключаем колодку проводов питания датчика

   Датчик температуры охлаждающей жидкости с демонтированной фишкой

4. При помощи ключа на 19, проводим демонтаж изделия.

   Демонтаж ДТОЖ

   Ключом на 19 выкручиваем датчик

5. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

Оригинальный вид датчика ОЖ производства АвтоВАЗ

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Это был не оригинальный датчик

Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:

Наименование производителя	Каталожный номер	Стоимость, в рублях
Fenox	TSN22101	210
LUZAR	LS 0101	240
Fenox	TSN22101O7	240
Vernet	2509	250
Patron	PE13059	300
Intermotor	52400	300
Era	330082	350
Facet	7.3000	350
Eps	1.830.000	400
KW	530.000	550
H+B Elparts	70511515	600
Cargo	180804	700
Hella	6PT 009 107-151	750

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
• Другие последствия, к которым датчик привязан косвенно.

Проверка датчика температуры охлаждающей жидкости

Для начала, нужно разобраться, где стоит датчик температуры ОЖ. Если просто, ДТОЖ  представляет собой компактное устройство в корпусе, которое должно напрямую контактировать с охлаждающей жидкостью для измерения ее температуры.

На датчике выполнена резьба. Благодаря такой резьбе он вкручивается в головку блока цилиндров, может стоять на верхнем шланге радиатора, также местом установки в ряде случаев является корпус термостата.

Обратите внимание, так как датчик должен иметь контакт с охлаждающей жидкостью, низкий уровень антифриза или тосола в системе может быть причиной того, что показания не точные. Получается, перед проверкой датчика следует проверять уровень ОЖ в системе.. Еще добавим, что есть модели авто, где стоят сразу два ДТОЖ (один датчик температуры двигателя ставится на выходе жидкости из двигателя, тогда как другой на выходе жидкости из радиатора системы охлаждения).

Еще добавим, что есть модели авто, где стоят сразу два ДТОЖ (один датчик температуры двигателя ставится на выходе жидкости из двигателя, тогда как другой на выходе жидкости из радиатора системы охлаждения).

В данном случае нужно учитывать, что сбои может давать только один датчик, так как сразу два выходят из строя редко. Так или иначе, определившись с тем, где находится датчик ДТОЖ, местом его установки и общим количеством таких датчиков, можно переходить к тому, как проверить датчик температуры охлаждающей жидкости.

Сначала нужно убедиться, что проводка на датчик исправна. Чтобы ДТОЖ нормально работал, на датчик подается постоянное напряжение 5 Вольт. Чтобы проверить проводку, нужно от датчика отключить провода, после чего завести мотор и мультиметром проверить подаваемое на датчик напряжение.

В случае, когда напряжение в норме (5 Вольт), тогда можно переходить к проверке датчика. Сначала датчик выкручивается ключом и осматривается на предмет механических повреждений. Далее следует проверять сопротивление и общую работоспособность.

Для этого потребуется мультиметр, электронный термометр, электронагреватель или чайник для подогрева воды. Сняв датчик с машины, проверку ДТОЖ можно осуществить двумя способами.

Чтобы проверить датчик при  помощи нагрева:

• сначала термометр ставится в чайник с холодной водой;
• затем к датчику присоединяется мультиметр, включается режим замера сопротивления;
• теперь сам датчик помещается в чайник;

Далее показания сопротивления фиксируются. Сначала замеры делаются для холодной воды, затем нужно начать нагрев воды. Параллельно фиксируются показания сопротивления при  нагреве  до 10, 15, 20 градусов Цельсия и выше.

Далее полученные показания нужно сравнить с оптимальными, которые можно найти в технической литературе, в специальных таблицах или на автофорумах. Если заметны сильные отличия от нормальных показателей,  тогда датчик температуры охлаждающей жидкости вышел из строя и требуется его замена.

Второй способ проверки ДТОЖ быстрый и простой, однако, менее точный. Термометр для диагностики не нужен. С учетом того, что вода кипит при 100 градусах, то есть температура выше не поднимается, данную отметку можно использовать в качестве контрольной точки.

Остается только  поместить датчик температуры ОЖ в кипящую воду и замерить сопротивление датчика тестером-мультиметром. Нормой считается показатель, когда при  нагреве жидкости до 100 градусов Цельсия датчик показывает среднее сопротивление 175-178 Ом.

Однако, важно учитывать и то, что во время кипения температура может быть не 100, а 96-98 градусов. Другими словами, есть небольшая погрешность

Принимая  во внимание такую поправку, нормальными можно считать показания по сопротивлению датчика на отметке  195-210 Ом

В любом случае, сравнение полученных данных с таблицей сопротивления ДТОЖ позволяет четко определить, если проблемы с датчиком и работоспособностью терморезистора датчика температуры охлаждающей жидкости.

https://youtube.com/watch?v=9XbVPZ8gNL0

Как проверить датчик температуры охлаждающей жидкости ваз 2114

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

• воздушная;
• жидкая;
• смешанная.

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Место расположения измерителя на ВАЗ 2114

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля  уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.
