Как снять и произвести ремонт карбюратора на ваз 2106/2107

Перетянуты подшипники колес

При перетянутых подшипниках ступиц колес увеличивается сопротивление движению автомобиля и соответственно расход топлива растет. Сильная затяжка, а на заднеприводных автомобилях неправильная регулировка влияет и на их ресурс. Следует провести их правильную регулировку, а на переднеприводных автомобилях не затягивать сильно гайку ступицы (момент затяжки 23 -25 кгс/м для передних колес и 19-23 кгс/м для задних). Стоит учесть, что причина повышенного расхода топлива может быть не одна, а несколько. Поэтому если не удается выявить причину сразу, то можно пойти методом исключения и применить к своему автомобилю все пункты описанные выше.

Признаки

Если нарушены принципы приготовления топливной смеси в карбюраторе в сторону обогащения, то наблюдаются проблемы с запуском двигателя. Особенно плохо запускается горячий мотор. Если двигатель все же запустился, то обороты нестабильны (часто повышены в режиме холостого хода). Отрегулировать или как-нибудь стабилизировать обороты привычными методами невозможно.

Если топливная смесь слишком богатая, то из выхлопной трубы будет идти черный дым – смесь догорает непосредственно в выхлопной трубе. При нажатии на педаль акселератора возможны провалы – богатая смесь очень плохо горит. На свечах будет толстый слой черного нагара.

Причины перелива

Допустим, в том, что карбюратор стал нещадно лить бензин, каких-либо сомнений не имеется

Что делать далее? В первую очередь, важно установить причину проблемы. Ответив на вопрос «Почему заливает карбюратор?», любой владелец транспортного средства сможет самостоятельно устранить неисправность

Зачастую причина такой поломки одна из следующих:

• Появилась неисправность игольчатого клапана. Подобной «болячкой» нередко болеют карбюратор на мопеде и аналогичные узлы на триммере или подобных устройствах. Неисправность игольчатого клапана нередко появляется из-за потери им герметичного состояния, при котором он своевременно и в полной мере закрывает каналы топлива, тем самым дозируя его подачу. Если клапан сильно изношен или «завис» в открытом положении, переливов бензина точно не избежать. Проверить этот узел на правильность функционирования можно посредством подачи на него разряженного воздуха, при нормальной работе игла должна стабильно закрывать топливные пути и не пропускать воздух;
• Поплавок в поплавковой камере либо негерметичен, либо задевает стенки карбюратора. От проблемы подобного рода не застрахован владелец любого карбюраторного агрегата. Проверить нормальность поплавка можно через снятие крышки поплавковой камеры и детального осмотра узла;
• В поплавковой камере повысился уровень или тот, что имелся всё время, перестал быть актуальным. Такое часто встречается, когда у мотоцикла, мопеда или автомобиля долгое время был неисправен какой-то узел, увеличивающий расход топлива. Деталь заменена или успешно отремонтирована, но бензин продолжает подаваться в тех же количествах. В итоге, получается так, что карбюратор «льет». Проверка наличия подобной проблемы проводится исключительно эмпирическим методом, то есть посредством «игры» с уровнем топлива в поплавковой камере;
• Неисправен бензонасос. Пожалуй, тоже та проблема, от которой застраховаться не выйдет. Появляется она лишь по одной причине – бензонасос из-за отдельных его элементов вышел из строя. В такой ситуации остаётся лишь разбирать, осматривать и ремонтировать поломанную деталь;
• Поломался обратный клапан, возвращающий бензин в топливную магистраль при переливе в поплавковой камере. Актуально для любого карбюратора Солекс и ему подобных узлов. Проверить наличие проблемы именно с «обраткой» можно посредством ее разбора, визуального осмотра и продувания сжатым воздухом. Если такие манипуляции не исправили положения дел и других проблем не наблюдается, то стоит задуматься о замене обратного клапана.

Описанные выше причины того, что переливает карбюратор на скутере, автомобиле или ином агрегате, встречаются при поломке такого рода в порядке 80-90 % всех случаев. Намного реже перелив бензина происходит из-за неисправности или неправильной настройки отдельных элементов топливораспределительного узла. В основном страдают резиновые уплотнители жиклёров, экономайзеры мощностных режимов, дроссельные заслонки, электромагнитные клапаны, прокладки карбюратора и винты настройки качества смеси. Проверка функционирования данных элементов проводится путём разборки карбюратора и его детального осмотра с принятием последующих мер по ремонту.

ХЛОПКИ В КАРБЮРАТОРЕ ПРИ РЕЗКОМ ГАЗОВАНИИ АУДИ 80 Б2, Отчего хлопки в карбюраторе

Вполне очевидно, что появление хлопков в карбюраторе является тревожным симптомом, который требует немедленного определения и устранения имеющейся проблемы. Добавим, что выстрелы или хлопки могут быстро вывести из строя сам карбюратор, так что дальнейшая эксплуатация автомобиля не рекомендуется. Ко всему прочему, хлопки и выстрелы в глушителе сопровождаются увеличенным расходом топлива, а это, как вы понимаете, ведет к никому ненужным расходам. Мотор при этом заводится, хотя и с трудом, но во время его работы карбюратор стреляет, повторяя эти хлопки с определенной периодичностью. Покрутил зажигание,все равно стреляет, во всех положениях.

Достаточно распространенной проблемой карбюраторных автомобилей являются характерные хлопки в карбюратор. Неисправность может проявляться тогда, когда двигатель заводится и стреляет в карбюратор, а также во время работы ДВС после уже после запуска силового агрегата. Причина кроется в чрезмерном износе подшипников трамблера. Точное зацепление ведущей шестерни, правильное расположение прерывателя-распределителя на своем штатном месте оказывают сильное влияние на функции системы зажигания. Подробнее: «Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099». В такой ситуации для быстрого диагностирования неисправности проще всего временно заменить трамблер на заведомо исправный. Данное устройство может иметь ряд неполадок в виде пробоя крышки трамблера, вышедшего из строя бегунка или высоковольтных проводов в месте их крепления.

Когда нагреется,то: : При больших оборотах идут небольшие хлопки в карбюратор; : при резком нажатии на газ идет провал, иногда сильный выхлоп в карбюратор,затем двигатель набирает обороты. Хлопки могут наблюдаться не только в карбюратор, но и в глушитель. Лечится это неприятное явление путем регулировки теплового зазора. Если свечи белые, с нагаром и т.д., тогда УОЗ нужно проверять и выставлять путем корректировки угла опережения зажигания. Такая настройка производится при помощи поворота трамблера в соответствии со шкалой.

В последнее время при переключении передачи и резком нажатии на педаль газа, иногда проявляются в хлопки в карбюраторе. Кроме того, догорающие остатки смеси зажигают следующий объем топливного заряда, поступающий в камеру сгорания двигателя из карбюратора во впускной коллектор в момент впуска топлива. В результате создается хлопок во впуске, который доходит и до смесительной камеры самого карбюратора. Также следует помнить, что обедненная рабочая смесь является одной из главных причин перегрева двигателя.

Еще как вариант возможны хлопки в глушитель если происходит неполное сгорание топлива. От него поджигается новая горючая смесь. Сгорание происходит во впускном трубопроводе и двигатель стреляет в карбюратор. При этом наблюдается повышение температуры мотора. Из-за подобного сбоя воспламенение топливной смеси осуществляется при открывании впускных клапанов.

В первом случае хлопки в карбюратор появляются во время пробного запуска двигателя после ремонта. Во втором случае неисправность приходит постепенно. Первоначально, например, при нажатии на педаль газа появляются непродолжительные хлопки, которые с каждым разом становятся все продолжительней.

В связи с моей профессией мне ни одной тысячи ПАЗ иков приходится выставлять зажигание. Повторяю – хлопки только при нажатии на педаль.

Эксплуатируя свои транспортные средства, на практике многие водители автомобилей довольно часто сталкиваются с тем, что машина стреляет в карбюратор. Громкие хлопки раздаются либо при запуске двигателя, либо в уже прогретом моторе при движении по автостраде. Затем плавная перегазовка – хлопок один или несколько и двигатель опять начинает набирать обороты.

Не факт, на своем крутил от – до до остановки двигла, так при позднем при резком открытии дросселя затык, а потом хлопки и в карб и в выхлоп. 100% не подтвердилось, возил голову клапана притереть, 1 и 3 выпускные слегка потели их и притерли – ничего не изменилось, дефект остался. 6. Если компрессия в опе идем к соседу мотористу, договариваемся на ремонт/капиталку/гбц. Дальше делаем так, жмем педаль акселератора резко и почти до упора: Сначала провал оборотов а потом резко поднимаются.

Процесс снятия карбюратора

На автомобиле снять карбюратор немного сложнее, но карбюраторные двигатели довольно ремонтнопригодные и доступ к любому агрегату получить несложно. Для снятия карбюратора желательно снять  корпус воздушного фильтра. Фильтр снимается легко, но следует следить, чтобы гайки не попали в карбюратор. В лучшем случае гайку задержит заслонка дросселя, в худшем — она попадёт в цилиндр двигателя, создав необходимость снятия головы цилиндра. После снятия корпуса воздушного фильтра снять карбюратор можно, открутив  четыре гайки. Перед этим необходимо отсоединить тросики акселератора и подсоса и все электрические провода от карбюратора.

Высокий уровень топлива

Если переливает карбюратор, причина может быть в завышенном уровне горючего. Когда инженеры создавали эти карбюраторы, рассчитывали, что уровень топлива в камере будет строго определенным. Но на самом деле уровень настраивают по-разному. Существуют шаблоны для настройки уровня топлива для «Солекс», ДААЗ, но мало кто ими пользуется. Если уровень завышенный, смесь будет обогащенной.

Чтобы проверить уровень топлива, необходимо снять крышку карбюратора. Но перед этим нужно накачать в камеру бензин. На моделях Озон-2105, 2107 правильный уровень топлива – в середине наклонной плоскости на передней стенке. На «Солексах» для переднеприводных ВАЗов нормальный уровень – 29 миллиметров до дна камеры.

Если в результате проверки уровень не соответствует, то необходимо отрегулировать его. Сделать это можно, сгибая поплавки.

Признаки проблем с уровнем топлива в карбюраторе

Прежде чем начинать ремонт любого узла автомобиля или иного транспортного средства, важно удостовериться в том, что проблема вызвана тем или иным узлом

В случае, когда заливает карбюратор, проверить неисправность именно этого узла очень просто – достаточно проанализировать поведение автомобиля и обратить внимание на некоторые аспекты в его функционировании. В частности, при проблеме с топливоснабжением будут наблюдаться:

• сложности с запуском двигателя, особенно с неплохо прогретым мотором;
• нестабильный или повышенный холостой ход;
• проблемы с настройкой «холостых»;
• струйки или настоящие клубы чёрного дыма из выхлопной трубы;
• провалы при средних и сильных нажатиях на педаль газа;
• чёрный бархатистый нагар на свечах зажигания.

Отметим, что такая симптоматика наблюдается и при переливе топлива у карбюратора бензопилы, и мотоцикла, и мопеда, и автомобиля, и даже на мотоблоке. Однако у узлов с небольшой и, как правило, параллельной топливной системой, какими оснащены мультикультиватор, мопед или скутер, также наблюдается ещё один признак – наличие в воздушном фильтре бензина. Если такой симптом имеет место, то можно гарантировано сказать, что карбюратор переливает и требует принятия некоторых мер.

Шаг 5. Как собрать карбюратор ваз 2107

5.1. Рекомендую сборку карбюратора начинать со средней части с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунки и малых диффузоров. Подключить все элементы карбюратора вы сможете без проблем посмотрев видео которое вы найдете чуть ниже.

5.2. К частично собранной средней части присоединяется нижняя часть дроссельных заслонок. Не забудьте установить пусковую тягу и пружину, между нижней и средней частью, тяга устанавливается непосредственно перед соединением этих частей.

5.3. После соединения нижней и верхней частей, устанавливаем ускорительную диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Верхнюю часть начинаем собирать с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, заглушу фильтра.

5.5. Собираем узел пусковой диафрагмы и устанавливаем его, не забыв поставить пусковую тягу и резиновое уплотнение между корпусом и деталью, вешаем телескопическую тягу.

5.6. Все уплотнения диафрагмы и прокладки меняются на новые, за исключением вакуумного привода второй камеры (если он исправен).

Задевание поплавком стенок камеры

Это еще одна из популярных причин. Наиль Порошин в своих многочисленных видео по настройке карбюраторов всегда показывает, как нужно делать. Далеко не все смотрят эти видео и при регулировке поплавков не обращают внимания на их положение относительно стенок в камере. При неумелой настройке поплавок будет задевать стенки камеры, а в итоге – перелив.

Проверяют положение поплавков следующим образом. Нужно открутить винты на крышке, снять крышку. Затем смотрят на то, как расположены поплавки. На крышке установлена прокладка, а на ней видны оттиски стенок. Поплавки должны быть установлены таким образом, чтобы между ними и стенкой камеры было расстояние. Это видно по оттиску. Также стоит проверить и то, легко ли двигается поплавок на оси.

Шаг 6. Проверка пусковой системы карбюратора

6.1. Проверка пусковой системы осуществляется на снятом собранном карбюраторе (винты верхней крышки можно не затягивать, придерживать руками). Отводим пусковой механизм вручную и проверяем ширину щели, на которую открывается заслонка первой камеры, расстояние должно составлять 0,8 мм, данный зазор регулируется пусковой тягой, сгибая или выпрямляя, ее мы можем добиться изменения данного зазора. Далее имитируем работы пусковой диафрагмы и отводим ее вручную в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора), должна открывать щель, примерно 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана, ускорительного насоса.

6.2.1. Устанавливаем собранную среднюю и нижнюю части карбюратора на автомобиль (не притягивая), ставим верхнюю часть (не притягивая), подсоединяем топливопровод и закачиваем бензин бензонасосом. Заполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже, то приводим его в норму. Приводим дроссельную заслонку в движение и проверяем работу форсунки ускорителя и герметичность топливного насос, при необходимости устраняем течи.

Как произвести ремонт карбюратора своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

1. Промывка (прочистка, продувка) элементов от нагара и налипшей грязи.

2. Замена износившихся или вышедших из строя частей.

Перед тем как проводить какие-либо действия с агрегатом, необходимо твёрдо убедиться в том, что карбюратор неисправен. Часто некорректная работа других систем может влиять на работоспособность карбюраторного механизма.

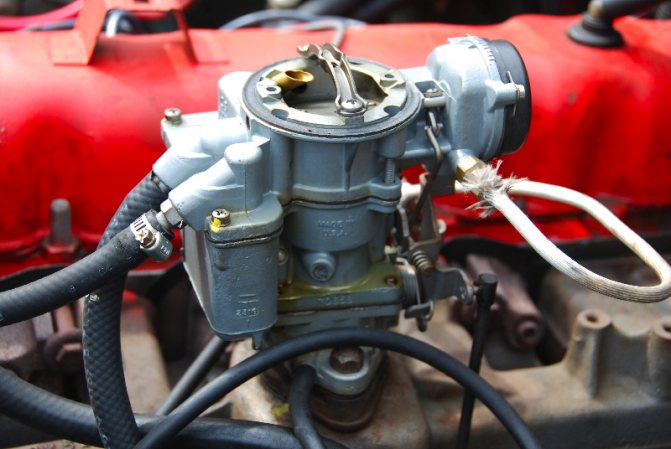

Карбюратор находится под капотом, выше двигателя

Определение неисправности

Карбюраторы ДААЗ любой модификации призваны работать устойчиво независимо от режимов эксплуатации. Однако именно смена режимов (например, пуск «на холодную» или ускорение при обгоне) может показать первые неполадки в работе устройства. Карбюратор явно неисправен, если:

• на холостом ходу имеются провалы в работе мотора;

• во время езды замечен временной интервал между нажатием на педаль газа и ускорением автомобиля;

• рывки в работе двигателя на высоких оборотах;

• череда рывков при обгоне;

• существенно увеличился расход бензина;

• трудности при пуске мотора после длительных стоянок.

Каждый из этих признаков, а также их сочетание, говорит о том, что в карбюраторе возникли неполадки, необходимо проведение ремонтных работ или регулировки.

Переливает

Одной из наиболее частых проблем с карбюраторными моторами является так называемое переливание. Внутрь устройства подаётся излишнее количество топлива, а обратный клапан по каким-либо причинам не способен отвести излишки бензина обратно в бак. Поэтому под карбюратором и на нём самом водитель может заметить капли горючего.

В этом случае рекомендуется прочистить все каналы подачи и оттока топлива, а также жиклёры — скорее всего, отверстия забились мусором. Не лишней будет и диагностика ускорительного насоса.

Стреляет

Это понятие неразрывно связано с переливанием. Если карбюратор начал стрелять (или чихать) — то есть резко дёргаться во время движения и даже воспламеняться — налицо утечка топлива. Необходима промывка механизма.

Не поступает бензин

Проблема может крыться как в самом карбюраторе (серьёзно засорились жиклёры или сломался насос), так и в подводящих шлангах. Рекомендуется продуть патрубок подачи топлива и протестировать работу бензонасоса. Если они функционируют в обычном режиме — придётся снимать карбюратор и промывать его.

Не работает вторичная камера внутреннего сгорания

Отказ от работы КВС № 2 сразу же скажется на динамичности автомобиля: он теряет почти 50% от изначальных скоростных характеристик. Дело в залипании дроссельной заслонки, которая регулирует подачу горючего в полость камеры. Придётся разобрать механизм и заменить заслонку на новую.

Регулировка карбюратора

Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

https://youtube.com/watch?v=-iYxxRFBWUo

• Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
• Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
• Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

Настройка систем Солекса

Уровень топлива в поплавковой камере

Настраиваем уровень топлива. В заводских условиях настройка производится при помощи шаблонов с тестовым поплавком, в гаражных условиях наберитесь терпения, придется несколько раз откручивать и закручивать крышку карбюратора.

Нужно завести и прогреть движок. Снимаем шланг с карбюратора

Важно знать! Бензин здесь под давление, небольшим. Так что как-то будьте к этому готовы

Главное шланг снять, иначе небольшая порция бензина, при откручивании крышки, выльется в поплавковую камеру и уровень будет не точным.

Откручиваем крышку, ОЧЕНЬ АККУРАТНО, ГОРИЗОНТАЛЬНО снимаем её вместе с поплавками.

Измеряем расстояние от крышки карбюратора Солекс до поверхности топлива. Там две камеры и два поплавка, мерить нужно в каждой. Расстояние должно быть 25-35 мм. Регулировка производится отгибанием поплавка в ту или иную сторону. Перелив нужно сливать с поплавковой камеры.

ВАЖНО! Регулировку уровня топлива обязательно производить с заводкой мотора для наполнения поплавковых камер

Регулировка холостого хода

ВАЖНО! Прогреть двигатель до рабочего температурного режима – 90 градусов. Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором

На представленной схеме он под номером 11

Глушим, ищем винт качества смеси, он находится внизу, в месте соединения с коллектором. На представленной схеме он под номером 11.

Закручиваем до упора, но без натяга. Заводим, подсос должен быть убран (воздушная заслонка 4 открыта). Выкручиваем винт качества, добиваясь устойчивой работы мотора при отпущенной педали газа. Обороты при этом не должны превышать 1200 об/мин.

Затем закручиваем его до момента, когда он станет дергаться, выдавая неустойчивые обороты. Как только это начнет происходить, делаем 1-2 оборота назад. ОТЛИЧНО! Двигатель работает устойчиво!

Признаки

Если нарушены принципы приготовления топливной смеси в карбюраторе в сторону обогащения, то наблюдаются проблемы с запуском двигателя. Особенно плохо запускается горячий мотор. Если двигатель все же запустился, то обороты нестабильны (часто повышены в режиме холостого хода). Отрегулировать или как-нибудь стабилизировать обороты привычными методами невозможно.

Если топливная смесь слишком богатая, то из выхлопной трубы будет идти черный дым – смесь догорает непосредственно в выхлопной трубе. При нажатии на педаль акселератора возможны провалы – богатая смесь очень плохо горит. На свечах будет толстый слой черного нагара.

Признаки

Если нарушены принципы приготовления топливной смеси в карбюраторе в сторону обогащения, то наблюдаются проблемы с запуском двигателя. Особенно плохо запускается горячий мотор. Если двигатель все же запустился, то обороты нестабильны (часто повышены в режиме холостого хода). Отрегулировать или как-нибудь стабилизировать обороты привычными методами невозможно.

Если топливная смесь слишком богатая, то из выхлопной трубы будет идти черный дым – смесь догорает непосредственно в выхлопной трубе. При нажатии на педаль акселератора возможны провалы – богатая смесь очень плохо горит. На свечах будет толстый слой черного нагара.

Нарушения в работе газораспределительного механизма

Запуск двигателя будет сопровождаться выстрелами в карбюратор в случае, если сбиты фазы ГРМ, то есть привод перескочил на несколько зубьев. При этом, если сдвиг составляет 1-2 зуба, двигатель сможет работать, но произойдет потеря мощности. А вот при существенном сдвиге фаз ГРМ могут повредится клапана. В таком случае без ремонта двигателя не обойтись.

Причины, которые вызывают сдвиг привода газораспределительного механизма:

• при выполнении ремонтных работ на двигателе невнимательно выставлены фазы;
• замена ремня;
• слабое натяжение, достаточное вызвать проскальзывание;
• попадание автомобиля в ДТП или яму;
• чрезмерный износ элементов ГРМ.

Установочные метки для проверки правильности фаз ГРМ

Для диагностики неисправности необходимо проверить установочные метки на шкиву коленвала и корпусе. Устранение неисправности зависит от последствий сдвига фазы. В некоторых случаях достаточно откорректировать работу ГРМ, но в случае удара поршней об клапаны без ремонта мотора не обойтись.

Заметив сдвиг фаз ГРМ не стоит пытаться завести двигатель, а тем более придавать газу, проверяя возможность поездки. Запуск двс возможен только после правильного размещения установочных меток и устранения причины, вызвавшей сдвиг. В противном случае можно существенно повредить мотор.

Высокий уровень топлива

Если переливает карбюратор, причина может быть в завышенном уровне горючего. Когда инженеры создавали эти карбюраторы, рассчитывали, что уровень топлива в камере будет строго определенным. Но на самом деле уровень настраивают по-разному. Существуют шаблоны для настройки уровня топлива для «Солекс», ДААЗ, но мало кто ими пользуется. Если уровень завышенный, смесь будет обогащенной.

Чтобы проверить уровень топлива, необходимо снять крышку карбюратора. Но перед этим нужно накачать в камеру бензин. На моделях Озон-2105, 2107 правильный уровень топлива – в середине наклонной плоскости на передней стенке. На «Солексах» для переднеприводных ВАЗов нормальный уровень – 29 миллиметров до дна камеры.

Если в результате проверки уровень не соответствует, то необходимо отрегулировать его. Сделать это можно, сгибая поплавки.
