Самостоятельно ремонтируем отопитель на автомобиле «дэу нексия»

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

1. Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
2. Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
3. Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
4. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
5. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Обогрев салона Нексия имеет общую с кондиционированием панель управления, которая располагается на торпедо, содержит следующие регуляторы и переключатели:

1. переключатель позиций вентилятора, который позволяет выбрать необходимую скорость вращения его вала, тем самым уменьшив или увеличив величину обдува.
2. выключатель рециркуляционного режима.
3. регулятор температуры.
4. выключатель кондиционера.
5. регулятор управления исполнительным элементом отопителя.

На работу переключателя, управляющего режимами нагнетателя, не влияют положения ручек терморегулятора, а также заслонки печки. Скорость вращения вентилятора регулируется изменением напряжения, поступающего на клеммы его электропривода. Изменение положения заслонок обогревателя осуществляется при помощи пневматического привода, а терморегулятор связан со своим исполнительным элементом посредством тягового соединения (тросик).

Демонтаж блока управления печкой

Блоком управления печкой в салоне называется панель с рычагами и переключателями, расположенная на центральной консоли. При демонтаже печки потребуется её снять. Это можно сделать за несколько минут, выполнив следующие операции:

1. Отогнуть фиксаторы крепления облицовки на центральной консоли.

   Для снятия облицовки нужно отогнуть фиксаторы её крепления на центральной консоли

2. Снять облицовку.

   После ослабления фиксаторов облицовка легко снимается

3. Отсоединить тросик привода под торпедой со стороны пассажирского сиденья.
4. Выкрутить винт крепления крестовой отвёрткой.
5. Снять стопорное кольцо.
6. Снять приводной тросик заслонки.

7. Поддеть отвёрткой блок управления печкой с каждой стороны и аккуратно выдвинуть устройство на себя для отщёлкивания фиксаторов.

   После отщёлкивания фиксаторов блок управления печкой вытаскивается

8. Снять с блока вакуумные магистрали.
9. Вытянуть трос крана печки и отсоединить его.

10. Разъединить питающую клемму.

    От блока управления печкой нужно отсоединить все магистрали и тросик

11. Вытянуть блок управления на себя сильнее. Убедившись, что не осталось никаких подключений, снять блок.

Замена радиатора отопителя на автомобиле «Дэу Нексия»

Как уже упоминалось выше, печной радиатор на «Нексии» может засориться. Помимо этого, он иногда начинает подтекать. Это происходит тогда, когда его центральные трубки окончательно разрушит коррозия, возникшая из-за использования плохого антифриза. Поскольку штатный печной радиатор на «Дэу Нексии» сделан из алюминия, запаять его без специального оборудования не представляется возможным. Так что у автовладельца остаётся только один выход: замена узла.

Последовательность замены отопительного радиатора

Чтобы выполнить работы качественно, придерживайтесь проверенного алгоритма:

1. С автомобиля сливается вся охлаждающая жидкость. На полный слив требуется 8–10 минут, так что торопиться нельзя.
2. Далее с радиатора снимаются патрубки. Они держатся на стальных хомутах, для ослабления которых следует использовать плоскую отвёртку.

Патрубки снимаются как с расширительного бачка «Нексии», так и с отопительного радиатора

После снятия патрубков трубки радиатора необходимо чем-нибудь заткнуть, чтобы остатки антифриза не вытекли на пол. Лучше всего это сделать с помощью кусков ветоши.

Трубки на печном радиаторе «Нексии» следует заткнуть ветошью

Далее ослабляются стальные крепёжные хомуты, удерживающие кожух печного радиатора. После этого фиксаторы кожуха отгибаются вручную, и радиатор извлекается через моторный отсек.

Извлекать радиатор отопителя «Нексии» лучше через моторный отсек

Неисправный радиатор заменяется новым, после чего производится обратная сборка отопительной системы.

Регулировка заслонок печки

Иногда заслонка не может полностью перекрыть подачу холодного воздуха. Происходит смешение потоков холодного и горячего воздуха, и температура в салоне снижается. Регулировка заслонок осуществляется достаточно просто. Для этого необходимо:

1. Снять блок управления печкой.
2. Добраться до радиатора.
3. Головкой или трещоткой на 7 открутить от радиатора три болта по краям.
4. Не отсоединяя провода и патрубки, немного опустить радиатор, обеспечив доступ к заслонкам.
5. Повернуть заслонку руками сначала в одном направлении (холодный воздух), затем в другом (горячий воздух) и найти щель между этими положениями.
6. Устранить зазор с помощью герметика или резинового уплотнителя для дверей.
7. Отрегулировать (подтянуть) приводной тросик заслонки.

Рециркуляция

Система отопления Daewoo Nexia подразумевает наличие функции рециркуляции воздуха. Это режим, который подразумевает использование воздуха из салона, а не с улицы. Это актуально в тех случаях, когда автомобиль проезжает зону сильной задымленности или загазованности

Важно при этом закрыть все окна, иначе смысла в переключении не будет

При этом водитель и пассажиры могут почувствовать головную боль, если такой режим включен дольше 15 минут. Это обусловлено тем, что кислород в автомобиль не поступает, а концентрация углекислого газа превышает норму. Поэтому рециркуляция используется только в крайних случаях, когда снаружи, например, сильная задымленность и приходится предпринимать действия, чтобы вредные химические соединения не попали в автомобиль. Как только машина преодолела опасную зону, режим  отключают.

Опытные водители знают о том факте, что при низкой температуре на улице, использование рециркуляции приведет к быстрому запотеванию и последующему замерзанию стекол. Такой процесс может привести к аварийной ситуации на дороге, особенно если автомобиль движется быстро. Поэтому в сильные морозы лучше отказаться от использования режима, даже если это необходимо из-за задымления.

Видео: Блок климата Daewoo Nexia — что там ломается!

https://youtube.com/watch?v=XBDX1kR19iQ

Отдельно стоит отметить, что на автомобилях, которые выше классом Дэу Нексии, рециркуляция используется автоматически во время мойки лобового стекла. Омывающая жидкость не всегда имеет приятный запах, а ее испарение происходит в непосредственной близости от воздухозаборника. Поэтому реализована система, которая включает забор воздуха из салона.

В заключении стоит сказать, что устройство печки не представляет собой чего-то сложного. Блок управления климатом  понятен для водителей, даже если за рулем транспортного средства новичок.

Как устранить неисправности печки Daewoo Nexia

Если неисправен реле-регулятор, то для его диагностики используем мультиметр. Подключаем клеммы на концевики, активируем, выставляем сопротивление 1Ом. Стрелка тяготеет к бесконечности — реле исправно, шкала уходит в «ноль» — замыкание в цепи. Процесс замены реле достаточно прост. Как и в случае с предохранителем, отсоединяем контакты, извлекаем неисправное реле, подключаем новое.

Если замечаний к электрической проводке нет, тогда запускаем мотор, ожидаем нагрева до температуры 45 – 60°. От радиатора системы охлаждения поочередно проверяем каждый резиновый патрубок. Сопоставляем температуру. Если мотор прогрелся, а шланг холодный, теплый — засорение канала.

Устранить неисправность не сложно, но предварительно нужно:

• слить антифриз;
• ослабить фиксацию хомутов, стяжек;
• снять резиновый патрубок, заменить новым;
• вновь заправить систему жидкостью по уровню не ниже среднего.

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

1. Установка дополнительной водяной помпы.
2. Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

• радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
• два отрезка резинового шланга по одному метру каждый;
• два соединительных тройника;
• кран шарового типа;
• два крановых штуцера;
• десяток металлических прочных хомутов;
• материал изолон (лучше, если он будет фольгированного типа);
• уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

1. Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
2. Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
3. Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
4. Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.
5. Установка дополнительного отопительного радиатора к основному.
6. Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
7. Закрытие отверстия, которое используется для рециркуляции.
8. Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
9. Подключение ко второму радиатору приготовленных шлангов.
10. Их фиксация с помощью хомутов.
11. Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
12. Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
13. Установка жабо, его крепёж к кузову.

Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.

Видео: самостоятельная установка дополнительной печки на Daewoo Nexia

Произвести самостоятельную замену отопительного радиатора в автомобиле «Дэу Нексия» вполне по силам любому автолюбителю. Для этого рекомендуется лишь придерживаться разработанной инструкции, а также знать устройство автомобиля и конструкцию его отдельных узлов, в частности, СЖО.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Подготовка к замене радиатора печки

Снимать радиатор печки на «Дэу Нексия», впрочем, как и на любом другом автомобиле, — занятие малоприятное. Во-первых, потребуется много времени, чтобы разобраться в путанице проводов и механизмов, а во-вторых, придётся подписывать чуть ли не каждый жгут, идущий от печки, чтобы потом не перепутать его при монтаже.

Подготовительный этап работы — это проведение следующих операций:

1. Установка автомобиля на смотровой яме.
2. Отключение минусовой клеммы АКБ.
3. Снятие защиты с двигателя (чтобы было удобно подбираться к патрубкам радиатора).
4. Слив охлаждающей жидкости.

Все без исключения работы с системами охлаждения и отопления подразумевают слив антифриза

После подготовки машины к работе можно приступать к снятию радиатора печки.

Какие инструменты будут нужны

Разборка центральной панели и снятие хомутов на патрубках требуют только отвёрток, но самых разных — как крестовых, так и прямых, как маленьких, так и очень крупных. Поэтому придётся запастись большим количеством самых разных отвёрток. Из слесарного инструмента нужна только трещотка на «7». Других ключей или вспомогательных приспособлений не понадобится.

Трещотка на «7» — основный инструмент при замене радиатора печки

Какие радиаторы отопления устанавливаются на «Дэу Нексия»

Многие владельцы «Дэу Нексия» даже после небольшого периода пользования машиной замечают, что заводской радиатор не очень хорошо справляется со своей задачей. Разумеется, без нормального отопления салона пользоваться машиной зимой крайне некомфортно. Поэтому автолюбители задаются вопросом: а какие радиаторы отопления, будучи установлены на «Нексию», станут работать лучшего заводского?

Традиционно для замены «родного» радиатора отопителя используются изделия фирмы «Лузар». Однако продукция компании довольно дорогая, поэтому не каждый автолюбитель может себе позволить такую замену. Бюджетных вариантов всего два:

• установить на «Нексию» радиатор печки с «Ланоса»;
• подключить радиатор печки с ВАЗ-2106.

«Лузар» — отечественный производитель агрегатов и механизмов для различных моделей автомобилей

Определившись с выбором модели, стоит обратить внимание на материал, из которого сделан радиатор, и на качество сборки самого изделия. Радиаторы отопительной системы могут быть выполнены из меди, латуни или алюминия

Большинство автолюбителей считает, что медные радиаторы отопления служат дольше алюминиевых и латунных, но на самом деле срок службы у них примерно одинаковый

Как заменить радиатор печки на Дэу Нексия

В первую очередь, нужно подготовить всю коллекцию отверток, с трещеткой в том числе с насадкой 7мм, пассатижи с тонкими губами и домкрат. Последний нужен если вы не являетесь счастливым обладателем смотровой ямы в гараже. Приобрести собственно, сам теплообменник. Они на многих моделях Нексии практически одинаковые. Разница небольшая в соединениях, но вполне взаимозаменяемые. На примере моделей Нексии N100 и N150 можете увидеть разницу в размерах радиатора печки. N100 — 182x141x51; N150 — 180138,526.

Теперь можно отогнать авто к смотровой яме или поднять ее на домкрате. Затем нужно слить весь антифриз в какую-нибудь ёмкость. Он нам еще понадобится. Будет неплохо, если заодно промыть всю систему. Думая о том, как снять радиатор печки на Дэу Нексия, обязательно нужно обеспечить безопасность в электрике. Поэтому следует отсоединить зажимы от аккумулятора (АКБ). Для того,чтобы снять радиатор печки на Daewoo Nexia, не обязательно разбирать всю машину. Он расположен достаточно легко к доступу. Рядом с центральной консолью, которая разделяет сиденья водителя и переднего пассажира. Под передней панелью со стороны пассажира.

Как добраться до радиатора печки на Нексия?

Итак, начнем. 8 рекомендаций, которые помогут вам понять, как легко поменять радиатор печки на Нексия.

1. Руками аккуратно снимаем полностью весь пластмассовый декор вокруг магнитолы, панели управления печкой.
2. Дальше, откручиваем все имеющиеся саморезы с наличника вокруг рычага коробки передач.
3. Отсоединяем провод прикуривателя и снимаем пепельницу,предварительно открутив все шурупы.
4. Теперь очередь за магнитолой. Отсоединяем штекеры. Вынимаем нашего музыкального спутника.
5. Аккуратно нажимаем на два фиксатора и вытягиваем блок отопителя.
6. Теперь нужно снять центральную и боковые части консоли. Для этого откручиваем с помощью отверток шурупы и удаляем сначала центральный пластиковый выступ. Затем, точно также убираем боковые стороны. С ними могут выйти проблемы.
7. Металлический каркас для размещения магнитолы и блока отопления тоже прикручен саморезами. Откручиваем их, снимаем каркас и получаем доступ к пластиковому наличнику радиатора.
8. С кожухом придется немного повозиться,так как самый дальний шуруп находится между полом и наличником. Но с пассатижами и крестовой насадкой для отвертки можно победить его.

Как поменять радиатор печки на Дэу Нексия?

1. Здесь начинается самая сложная часть всей операции. Открываем капот и находим рядом с перегородкой моторного отсека шланги для подачи и отвода охлаждающей жидкости — антифриза. Патрубки шлангов присоединены к трубам с помощью хомутов. Со временем, под воздействием горячей температуры, они словно привариваются. Отсоединить их становится настоящим испытанием для пальцев. Потому, как дотянуться до хомутов невозможно никаким инструментом. После успешного завершения этой операции, можно считать, что девяносто процентов работы выполнено.
2. Теперь можно вынимать испаритель. Для этого мы вновь переходим в салон. Захватите сразу новый, чтобы не терять время.
3. Вставив новый отопительный прибор на место старого, присоединяем все патрубки новыми хомутами. Места присоединения рекомендуем смазать силиконовым герметиком, чтобы предотвратить возможное протекание со временем.
4. Устанавливая кожух радиатора, не обязательно прикручивать тот самый саморез, который отнял у вас много сил и времени. Без него не случится ничего страшного.
5. Собираем центральную консоль тем же путем,что и при разборке только обратно.

Конечно, работа не из легких. Однако, стоит учесть что подобная услуга стоит в сервисе порядка 3 тысяч. Тем не менее, если у вас возникли сложности с работой, рекомендуем обратиться в автосервис к профессионалам. Желаем вам успешного завершения этой работы. Мы будем рады, если вам помогла наша статья. Удачи на дорогах!

Схема отопителя Дэу Нексия. Назначение основных узлов печки

Конструкция, осуществляющая отопление салона Daewoo Nexia, представлена следующими элементами.

1. Радиатор обогревателя (теплообменник). Его назначение обусловлено прогревом воздуха необходимого для обогрева салона, а также обдувом внутренней стороны стёкол в нём. Нагрев воздуха осуществляется посредством теплообмена между стенками радиатора и разогретой жидкости из системы охлаждения силового агрегата.
2. Нагнетатель воздушного потока внутрь машины, который представляет собой обычный вентилятор (электромотор с закреплённой на его валу крыльчаткой). Этот элемент необходим для регулируемой подачи воздуха к заслонкам печки или кондиционера. Кстати, последний может работать лишь при включенном нагнетателе.
3. Заслонка терморегулятора, которая регулирует проходящие через радиатор обогревателя и в обход его воздушные потоки. Таким образом, увеличивается или уменьшается температура их прогрева. Она находится в общем модуле печки и кондиционера.
4. Исполнительный элемент управления воздушными потоками, которые позволяют разделить его, направляя, например, на обогрев зоны ног или обдув стёкол, обогрев задней части салона и т. д. Они также располагаются в общем модуле, перекрывая либо открывая тепловые магистрали отопителя.
5. Патрубки, шланги, тепловые магистрали, управляющие тяги. Назначение их заключается в рециркуляции рабочей жидкости, транспортировки теплоносителя внутрь автомобиля, управление работой печки.

Обогрев салона Нексия имеет общую с кондиционированием панель управления, которая располагается на торпедо, содержит следующие регуляторы и переключатели:

1. переключатель позиций вентилятора, который позволяет выбрать необходимую скорость вращения его вала, тем самым уменьшив или увеличив величину обдува.
2. выключатель рециркуляционного режима.
3. регулятор температуры.
4. выключатель кондиционера.
5. регулятор управления исполнительным элементом отопителя.

На работу переключателя, управляющего режимами нагнетателя, не влияют положения ручек терморегулятора, а также заслонки печки. Скорость вращения вентилятора регулируется изменением напряжения, поступающего на клеммы его электропривода. Изменение положения заслонок обогревателя осуществляется при помощи пневматического привода, а терморегулятор связан со своим исполнительным элементом посредством тягового соединения (тросик).

Послесловие

Любому автомобилисту по плечу не только разобраться с вопросом, почему в Дэу Нексия не греет печка, но и исправить ситуацию, если печка Нексия дует слабо или не работает в некоторых направлениях подачи горячего воздуха. Главное — уверенность в своих силах и чёткое следование советам профессионалов. Зачастую причина не требует дорогостоящего визита в автосервис.

Если у вас есть интересный опыт решения проблемы с печкой в автомобиле Дэу — пишите нам! Мы с радостью поделимся вашей историей и поверьте, найдётся множество благодарных читателей! И не забудьте подписаться на нашу рассылку!

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

1. Установка дополнительной водяной помпы.
2. Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

• радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
• два отрезка резинового шланга по одному метру каждый;
• два соединительных тройника;
• кран шарового типа;
• два крановых штуцера;
• десяток металлических прочных хомутов;
• материал изолон (лучше, если он будет фольгированного типа);
• уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Диагностика проблемы

Правильно произвести диагностику проблемы и замену печки можно своими руками в гараже.

1. Надо прогреть транспортное средство до температуры рабочего режима.
2. После этого следует ещё небольшой отрезок времени дать поработать силовому агрегату на холостых оборотах.
3. Далее производим прощупывание патрубков, которые идут непосредственно к печке машины. Необходимо ощупать как прямой, так и обратный патрубок.

Исходя из проведённых действий, можно определить наличие проблемы.

1. Если в результате проведённой работы патрубки на печке находятся в тёплом состоянии, а остальные элементы охладительной системы горячие, то в радиаторе этой системы присутствует воздух. Тогда необходимо произвести исправление недостатков, чтобы обеспечить нормальную работу печки.
2. Если же патрубки на печке горячие, то следует произвести ремонт печки, чтобы она сильно не нагревалась. Например, есть вариант по её утеплению или ликвидации щелей.

Основные неисправности системы отопления «Дэу Нексии»

Причин, по которым печка может перестать обогревать салон автомобиля, существует множество. Перечислим самые распространённые.

Засорение печного радиатора

Радиатор отопителя, как и любая другая деталь, со временем приходит в негодность. Обычно это случается из-за использования некачественного антифриза с обилием примесей. Они образуют слой накипи на трубках радиатора и его пропускная способность начинает снижаться. В конце концов, жидкость перестаёт поступать в радиатор и в салоне становится холодно, несмотря на то, что вентилятор отопителя работает в штатном режиме. Проблема устраняется заменой радиатора.

В решётке радиатора «Нексии» хорошо виден толстый слой накипи и грязи

Воздушная пробка в системе отопления

Обычно поломка возникает, когда пропадает герметичность какого-нибудь патрубка в системе отопления. Когда туда попадает воздух, циркуляция антифриза нарушается, и он просто не доходит до печного радиатора. Решением является полный слив антифриза и последующая продувка системы отопления сжатым воздухом.

Из-за разрывов патрубков воздуховода в отопительном радиаторе «Нексии» могут возникнуть воздушные пробки

Поломка вакуумного переключателя

Вакуумный переключатель на «Нексии» — устройство надёжное, однако крепёжные планки, на которых он держится, довольно тонкие и часто ломаются. Это может привести к тому, что воздухозаборная заслонка просто перестанет открываться и нормальная циркуляция тёплого воздуха в салоне нарушится. Для устранения проблемы водителю придётся приобретать новый вакуумный переключатель, так как по отдельности крепёжные планки для него не продаются.

Разрушение подшипников электромотора

Как уже говорилось выше, центральный вал отопительного электромотора с крыльчаткой подвешен на двух шариковых подшипниках, которые со временем могут разрушиться. Если это произошло, то водитель после включения печки услышит характерный скрип, постепенно переходящий в громкий скрежет. Решить проблему можно только заменой печного электромотора, поскольку подшипники к нему по отдельности не продаются.

Подшипники на печных электромоторах «Нексии» часто выходят из строя

Печка не дует в ноги

Такая поломка случается, когда выходит из строя вакуумный переключатель, управляющий заслонками. После этого заслонки опускаются в крайнее нижнее положение. В результате доступ горячего воздуха к ногам пассажира и водителя перекрывается практически полностью. Проблема решается снятием бардачка и заменой вакуумного переключателя.

Доработка печки автомобиля «Дэу Нексия»

Народные умельцы придумали схему, которая делает работу печки более эффективной. Она предполагает возвращение антифриза из радиатора не в расширительный бачок, а в его патрубок. Это, в свою очередь, позволяет более эффективно использовать тепло антифриза для отопления салона.

Для реализации этой схемы потребуется тройник для распределения антифриза. Его можно подобрать в автомагазине или собрать самостоятельно из сантехнических элементов. Алгоритм установки тройника следующий:

1. Отрезать патрубок возврата антифриза, находящийся в верхней части расширительного бачка, на расстоянии 6 см от самого бачка.
2. Вставить заглушку в патрубок, чтобы исключить вытекание жидкости. В качестве заглушки можно использовать болт подходящего размера, закреплённый в шланге хомутом. Для надёжности соединения можно использовать ФУМ-ленту.
3. С обеих сторон немного надрезать патрубок, идущий к нижнему штуцеру бачка. При этом потребуется укоротить шланг на 4 см.
4. Надеть на этот патрубок тройник.
5. Подсоединить к ройнику шланг обратной подачи.
6. Все штуцера и места соединений обжать хомутами.

Методы обнаружения неисправности под капотом

Вначале проверьте уровень тосола в расширительном бачке. Он должен быть, согласно инструкции, между рисками на его стенках. Если уровень ниже, тосол необходимо долить. Кстати, если охлаждающая жидкость давно не менялась (да и просто с наступлением зимы) ее желательно заменить целиком, чтобы быть полностью уверенным. На то, что тосол уже старый, может указывать его темный цвет со ржавчиной. Далее следует запустить двигатель и прогреть его до рабочей температуры. После того как мотор прогрелся, следует прощупать патрубки, подходящие к радиатору двигателя и к радиатору печки. Если первые горячие, а вторые – холодные, значит, есть воздух в системе охлаждения. Когда верхний патрубок горячий, а нижний — холодный, неправильно работает термостат и двигатель не прогревается до рабочей температуры. В таком случае горячего воздуха из печки не дождаться, даже если с ней все в порядке. Продолжать работу можно только после ремонта термостата или его замены.

Решение проблемы

Для того чтобы можно было исключить эту проблему, придумали весьма оригинальный способ. Его суть заключается в том, чтобы вернуть слив с обратки на заслонке дроссельного типа в патрубок. До этого слив поступал сразу же в сам бачок. Для того чтобы отремонтировать печку, потребуется тройник. Его можно сделать самостоятельно или найти необходимый тройник можно и в торговой сети, где предлагается большой выбор изделий сантехники.

В этом случае необходимо будет приобрести такие элементы:

1. Один тройник.
2. Два штуцера диаметром 20 мм.
3. Один штуцер диаметром 10 мм.

Теперь производится сборка деталей с применением прокладок. Далее патрубки надевают непосредственно на штуцеры. После этого производят обжим деталей с применением хомутов.

Технология проведения работ состоит в следующем:

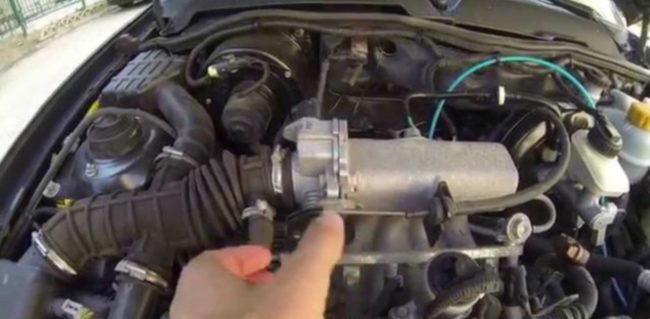

1. Производим обрезку патрубка в обратке обогрева заслонки дроссельного типа. Имеется в виду тот, который непосредственно подводится с верхней части бачка расширения. Надо выдержать расстояние в 5 или 6 см от поверхности бачка.
2. Теперь со стороны бачка расширительного типа этот патрубок необходимо заглушить. Для этого в шланг можно вставить кусочек прута или болт, совпадающий по размеру с его внутренним диаметром.
3. Производим обжимание при помощи хомута этого патрубка. Для этого рекомендуется обматывать болт специальной ФУМ-лентой.
4. Производим разрезание патрубка, который идёт с нижней части бачка расширительного типа. Разрез производим на его вертикальном участке по отношению к горизонту.
5. В месте, где произведён разрез, проводим укорачивание патрубка на 3 см. Это надо для того, чтобы можно было поставить туда тройник.
6. Теперь в оба конца патрубка, которые получились после его разрезания, вставляем подобранный тройник.
7. На штуцер тройника, который остался свободным, следует надеть патрубок обратки, идущий от заслонки дроссельного типа. Напоминаем, что ранее его подсоединяли в верхнюю часть бачка расширения.
8. Все штуцеры теперь обжимаем при помощи подготовленных хомутов.

Как поменять патрубки печки местами на Нексии? Их менять лучше на двигателе, чем на радиаторе. В итоге подача и обратка на радиаторе поменяются местами. Меняя патрубки, вы можете намного улучшить работу печки.

Теперь вы знаете, как поменять местами патрубки на печке Дэу Нексия.

Альтернативный способ ремонта

Произвести доработку системы отопления в автомобиле Дэу Нексия можно и без установки тройника. Необходимо подготовить свой небольшой кусочек тормозной трубки от Жигулей восьмой модели и произвести замену. Его длина должна составлять примерно 40 см.

1. Согнуть трубку по контуру расширителя.
2. Снять патрубок обратки с заслонки дроссельного типа.
3. Один из концов подготовленной трубки вставить в этот бачок.
4. Другой конец поменянной трубки соединяем с патрубком на обратке заслонки.
5. Все соединения зажимаем при помощи хомутов.

Развоздушивание системы

После проведения всех работ следует выгнать воздух из системы. Для этого надо выполнить следующие действия:

1. Располагаем машину на наклонной плоскости так, чтобы зад её был ниже переда.
2. Заводим автомобиль и ставим его на ручной тормоз.
3. Под открытым капотом демонтируем крышку бачка.
4. Наполняем расширительную ёмкость до максимального уровня.
5. Наращиваем до 3000 обороты при помощи тросика. При этом другой рукой производим прокачку патрубка, который подходит к самой печке.
6. Следим за уровнем жидкости в бачке. При её уменьшении производим наполнение его до максимальной отметки.
7. Проводить такие действия надо до тех пор, пока уровень в бачке будет находиться в одном и том же состоянии.

После того как все ремонтные работы окончены, перед началом поездки проводим контроль уровня жидкости в бачке. Если необходимо, то дополняем его до нужного значения. В ситуации, когда эти процедуры не приносят желаемого результата, производим замену печки Дэу Нексия.
