Обратный молоток своими руками – особенности изготовления

Существует несколько видов данного инструмента. Это, в частности:

вакуумный;
пневматический;
споттер;
с двумя и тремя гирями.

Конечно, можно просто пойти и купить инструмент в магазине – благо их выбор в настоящее время очень широкий. Однако здесь есть альтернативный вариант, который подойдет для начинающих автомастеров, или в том случае, если нужно сделать какую-то разовую работу. Ведь простейший обратный молоток вполне можно сделать и собственными руками. Ничего сложного здесь нет, да и времени на его изготовление вы потратите совсем немного.

Наиболее оптимальный вариант в данном случае – простой гиревый молоток. Первое, что нам понадобится – это стальной прут

Здесь имеет важное значение его диаметр – нужно брать как минимум 2 сантиметра. Все дело в том, что инструмент, изготовленный из более тонкого прута, окажется недолговечным

Впрочем, для одной рихтовки этого будет вполне достаточно. Также для изготовления самодельного обратного молотка нужна каучуковая рукоятка. Здесь можно воспользоваться снятой с какого-то другого инструмента насадкой. Если есть желание – выточите рукоятку из цельного куска каучука. С поиском этого материала вряд ли возникнут какие-то проблемы.

Следующая важная часть молотка – стальной крюк. На его конце нужно будет нарезать резьбу для последующего вкручивания в штырь. Таким крюком очень удобно вытягивать поверхности за скобы. Кроме того, данный элемент конструкции также позволит применять инструмент и при снятии форсунок. Также нам понадобятся 2 стальные шайбы диаметром 3 сантиметра. Один из важнейших элементов молотка – это гиря. В данном случае рекомендуется взять обыкновенную магазинную бабку, не имеющую выступов и углов, длиной до 15 и сечением до 6 сантиметров. Кроме того, нам потребуется также и сварочный аппарат.

Теперь можно приступать непосредственно к изготовлению молока. Первым делом необходимо осмотреть прут – он должен быть ровным. Если вы рассчитываете на длительное использование инструмента, эту деталь предварительно следует вымочить в антикоррозийном растворе, чтобы она потом не ржавела. Также прут предстоит зашлифовать и обезжирить. На этом подготовительные работы можно считать законченными. Далее берем шайбу и навариваем ее на один из концов прута. Она будет выполнять роль ограничителя, не позволяя гире слететь во время рабочего процесса. После этого к пруту нужно прикрепить крюк – прикрутить либо приварить.

Затем переходим к предварительной подготовке гири. Эту часть нашего будущего молотка сперва нужно будет просверлить насквозь на токарном станке. Диаметр отверстия выбирается исходя из толщины прута – последний должен иметь свободный ход. Лучше всего сразу же все проверить. Если прут ходит туго, отверстие следует немного расширить. Далее можно надевать гирю и фиксировать вторую шайбу. Она также будет выполнять роль стопора, не позволяя бабке деформировать рукоятку. Теперь нужно только лишь надеть подготовленную заранее каучуковую насадку, и все – простой самодельный обратный молоток готов. Проверить его в работе можно на каком-то ненужном куске железа – в гараже наверняка найдется что-то подходящее для этого.

Кстати, можно сделать и самодельный вакуумный обратный молоток. Для этого в описанную выше конструкцию следует внести незначительные изменения. По сути, нам понадобятся практически все из перечисленных выше комплектующих, за исключением стального крюка. Вместо него к штырю следует прикрепить вантуз. Только обязательно берите новый. Все дело в том, что старым вантузом в таком случае нормально работать просто невозможно. Такой инструмент более удобен в работе. Ведь здесь уже не нужно предварительно приваривать к ремонтируемому кузову специальные скобы.

Инструкция

Правка и рихтовка кузова

Для переделки старого амортизатора в полезный инструмент понадобится его верхняя часть и шток.

Заранее позаботьтесь о емкости для слива масла, которое прольется из распила.

Стойку нужно зажать в слесарные тиски и аккуратно обрезать ее ручной болгаркой до тарелки с установленной пружиной, не цепляя шток. Все крепежные элементы и детали стойки нужно разобрать и снять, из верхней крышки амортизатора вынуть сальник и втулку.
Для сборки полноценного и функционального обратного молотка на амортизаторный шток остается смонтировать ручку, подвижную гирю и насадки.
Если у вас в гараже нашлись детали ручки старого перфоратора или ручной дрели – это большая удача, если нет, – можно приделать к штоку любой напоминающий ручку хомут, способный справиться с задачей и удобный для ваших рук.
Хомут ручки крепится в той части, где на штоке располагается резьбовое соединение. В качестве втулок накрутите две гайки и надежно приварите. Верхняя крышка штока надевается с обратного конца и тоже приваривается к гайкам. Неровности, капли и наплывы от сварки можно сточить болгаркой, а потом – прикручивать ручку-хомут.

Альтернативный вариант – приварить к штоку на расстоянии ширины ладони от края подходящую по диаметру шайбу, обтянуть ручку топливным шлангом против скольжения и закрепить его на резьбе небольшой шайбой и гайкой.

Для изготовления подвижной гири можно использовать срезанную верхнюю часть стойки. Кроме того, необходимо подобрать трубу нужного диаметра: чтобы она свободно скользила по штоку и входила в подготовленный цилиндр из амортизаторной стойки, оставляя внутри свободное пространство.
Внутреннюю и внешнюю части будущей гири нужно отцентрировать гайками или шайбами, а один из торцов заварить таким образом, чтобы отверстие трубы осталось открытым. Зазор между деталями заливается расплавленным свинцом или цинком, например, от старого АКБ или карбюратора, чтобы добавить болванке веса. Перед заливкой расплавленным составом корпус гирьки тоже нужно прогреть горелкой.
После остывания металла получившуюся гирю отбойника зачищают болгаркой, чтобы придать ей аккуратный вид и убрать лишние капли от сварки, и устанавливают на шток.
Для использования потенциала обратного молотка в полной мере и применения его для различных работ сделайте накручивающиеся на свободный конец штока насадки: зацепы из болтов, насадки под головку и т.д. Для выправления несложных вмятин на кузове автомобиля обратный молоток можно использовать в комплекте с поисковыми магнитами, которые можно приобрести в специализированных магазинах.

Всем привет.Приспичило мне рихтануть кузов своего автомобиля, в связи с чем появилась необходимость в обратном молотке.Вещь достаточно прикольная и в хозяйстве необходимая. Покупать не стал, так как цена на обратные молотки мягко сказать слегка завышена.Получилось вот что

У знакомого на СТО выбрал пару амортизаторов с тонким штоком, амортизатор распилил, вырезал кусок размером с мою ладонь та часть что с дырочкой,

с другого амортизатора извлек узел где находился сальник,

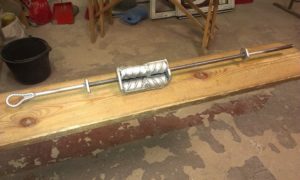

Вставил шток, залил свинцом обварил и прошёлся по отверстию где будет ходить шток сверлом, вес молотка получился порядка 1,5кг(не взвешивал, на глаз, превращается слегка, ниже исправил, масса примерно 700 грамм, но моим весам особой веры нет).Молоток обтянул термоусадкой в 2 слоя.Задняя ударная часть состоит из нескольких шайб, и двух гаек посаженных на локтайт, на которые наварена шпилька держащая пластиковую ручку Ручка сделана из рукоятки от болгарки или хз чего, нашел в гараже. Пружинка на любителя, можно не ставить. Длинная гайка на рабочей части служит как держатель сменных насадок.

Для тех кому интересно, что и как прикручивается на рабочую часть

Любые виды кузовных работ являются дорогостоящими и требуют специальных навыков и инструментов. Однако на покупке некоторых возможно сэкономить, соорудив их самостоятельно. Например, обратный молоток своими руками можно сделать за час. Это позволит самостоятельно проделывать и контролировать процесс выравнивания вмятины на кузове в труднодоступных местах.

Выдвижной молоток: мы уважаем принцип работы и инструмент своими руками

Устранение неисправности: обратный клапан топливной системы

Вы можете использовать свои размеры, использовать свои трубы — главное — это работа!

По дизайну это было бы наоборот — молотковая палочка с крючком, атакующая, стоп и ручка: правая рука удерживает ручку левой рукой, ставит счастье в линейном движении, ударяя по забору.

Итак, нам нужны: куски двух трубок разного диаметра (их можно назвать маленькими и большими трубами), а небольшая трубка берется немного длиннее крупной; кусок палочек; пара железных желез из железа и одного из железа толще и все еще ручка.

Диаметры и длины в тексте не отображаются, они могут быть вашими собственными суждениями, а мои, см. Вышеприведенную картинку.

Вырежьте пластину круглой цапфой того же диаметра, что и диаметр большой трубки (диаметр показан на красном круге на рисунке выше).

Вырежьте кусок железа диаметром больше диаметра маленькой трубки. Мы свариваем небольшую трубку (рисунок выше).замечание: Впервые я отрезал квадрат, просверлил отверстие, сварил трубку, затем выкопал круг из квадрата, болгарский разрез для красного круга.

И вы можете сразу же обрезать круг, сверлить и сварить, как вы пожелаете (другая фигура начинает работать на рисунке ниже).

То, что у нас есть, мы помещаем в большую трубку и кипятим по кругу (на рисунке выше и ниже, показанном с разных сторон).

Создайте еще один ник, как и в начале.

Я сделал это: разрезал большую площадь, просверлил отверстие, поместил его на маленькую трубку (см. Рисунок выше), обозначил диаметр большой трубчатой линией и прервал ее болгарским. Что произошло на фотографии ниже.

Отрежьте небольшой шланг, зарезервировав несколько миллиметров для сварки, примерно на линии резки на рисунке ниже.

Мы наполняем трубку песком.

Песок сухой. Поэтому мы его наказываем: мы просто постучаем по полу, песок «Сядьте», снова добавьте песок и плунжер.

Песок песка песка сверху и покрываем копейкой (рисунок выше). Введите все: от внутреннего диаметра до маленькой трубки и снаружи до большого.

Это произошло (рисунок ниже), это боец.

На этом этапе изготовления возвратного молотка нам нужна палка, кусок железа для остановки и ручки (рисунок ниже).

Бар. При разрезании стержня не забудьте оставить крючок.

Упор.

Он может быть изготовлен из кусков плоского железа, например 4 мм. Акцент должен быть ударом, а не изгибом. Нюанс: Я поймал кусок железа толщиной 2 мм, который не очень толстый, но в виде штапеля (см. Синий внизу).

Ручка. Может, с нуля.

От старых пациентов, от старой кухонной утвари. В крайних случаях вы можете даже сварить кусок одной и той же маленькой трубки.

Мы зацепляем крючок от палочек. Идем в бочку на палку. Другой конец палки вставляется в отверстие станции и заторможен с тыла (рисунок выше). Затем поместите ручку и также сжимайте ее с той же стороны.

Таким образом, вся сварка выполняется с помощью рукоятки молотка, но не нападающего.

Так случилось, Обратный молоток готовят вручную.

Вы можете купить дешевые уплотнения с большим диаметром для работы и сварить их. Здесь, на рисунке ниже, вытащите центральную подставку: сварочные шайбы и обратный молоток выровнят элемент кузова.

Вам нравится эта статья?

список практических статей:

— Как исправить бампер самостоятельно? Инструкции для фото и видео

— Как ржаветь и рыжики обрабатывать, а затем красить

— Мастики, антигравитация и гибилус Кратко о различиях

— Как использовать защиту от коррозии Если вы решили сделать это самостоятельно

— Прочитайте, как будто мы должны вытереть машину из чужих включений

— О окраске NC nitra в автомобильной и бытовой промышленности

— Как нарисовать детали автомобиля с поездкой?

Окраска работы с проходом означает, что основной цвет не покрывает полностью, а только на месте ремонта.

— Не поворачивать винт для самонарезания? — Сними его! -Описание

— Для кузовов мы собираем возвратный молоток

Где он используется, как он используется?
Проектирование устройства
Верните вакуумный молот

Из-за аварии автомобиль не застрахован от различных травм.

С некоторыми из них, если у вас есть необходимые знания и опыт, вы можете управлять им самим. Иногда, однако, эксперты не могут обойтись без квалифицированных экспертов.

Согласование вторжения автомобилей экспертов должно проводиться довольно часто, поэтому возвратный молот для ремонта кузовов в каждой автосервисе.

Вакуумный обратный молоток

Для чего нужен обратный клапан на бензонасосе и как его самостоятельно заменить

Есть отдельный вид устройства — это вакуумный молоток. Вакуумная рихтовка автомобильного кузова имеет свою особенность, благодаря которой можно привести в порядок достаточно крупную поврежденную поверхность машины.

Его преимущество заключается в том, что на нем присутствует вакуумная присоска, благодаря ей не потребуется снимать толстый слой лакокрасочного покрытия перед началом кузовного ремонта. Еще по сравнению с обычным инструментом не нужно будет сверлить или приваривать скобы на участке, подверженном ремонту. В этом случае используются пистоны разных конфигураций и форм. Посредством вакуумной присоски при выравнивании вмятины материал хорошо удерживается. Работа с вакуумным инструментом снизит время на работу и трудозатраты.

Вакуумная рихтовка кузова осуществляется следующим образом:

Сначала место для выравнивания очищается от жира и прогревается;
Вмятина по центру и краям проклеивается клеевыми пистонами нужного размера. Пистоны зацепляются вакуумным молотком, при этом воздействие на поверхность достаточно аккуратное;
Повторяйте по очереди два предыдущих действия, пока поверхность кузова не примет нормальную форму;
В конце после выравнивания ее хорошо прорабатывают с помощью минилифтера, который идет в комплекте с пистонами.

Несмотря на очевидные преимущества вакуумной вытяжки перед обычным выравниванием, такой способ рихтовки кузова тоже имеет свои минусы. Целиком убрать дефект не получится. Более того, если на поврежденном участке были трещины, то так вы рискуете еще больше его повредить. Соответственно, к выбору способа рихтовки нужно отнестись внимательно, а также правильно выбирать инструменты для работы.

Как видим, обратный молоток — это незаменимый инструмент для проведения рихтовальных работ кузова. Он имеет немало минусов, о которых мы рассказали выше. Но, несмотря на это, только с его помощью можно избавиться от вмятин в труднодоступных местах. Поэтому он обязательно должен присутствовать в арсенале инструментов каждого автомобильного слесаря.

Для кузовного ремонта, как известно, нужен целый ряд специальных инструментов. Без них просто невозможно качественно выполнить работу. Одним из таких инструментов является обратный молоток. Основное его предназначение – выравнивание небольших по площади участков кузова автомобиля, получивших незначительную деформацию. С помощью обратного молотка можно приложить определенное усилие к местам, доступ к которым ограничен.

Здесь нужно сделать одно уточнение. Отдельные участки кузова авто в случае их деформации можно выровнять и с помощью обычного резинового молотка, нанося аккуратные удары в нужном месте с обратной стороны. Однако проблема в том, что получить такой доступ можно далеко не всегда. В такой ситуации автослесарю как раз и пригодиться обратный молоток. Также данный инструмент можно применять в качестве дополнения для споттера (аппарата точечной сварки), для снятия ШРУСа. Более того, обратный молоток впору использовать и при выполнении некоторых видов ремонтных работ, связанных с двигателем. Например, в некоторых случаях его применяют в качестве съемника для форсунок.

Разнообразие рукояток молотков

Кроме разнообразия форм и размеров головной части, молотки отличаются и рукоятками. Эта деталь инструмента играет не меньшую роль в его функциональности, определяя не только силу удара и скорость движения, но и уровень усталости работающего с молотком человека, безопасность использования инструмента и его долговечность.

Изготовляются рукоятки из твердых пород дерева, которым придается удобная и эргономичная овальная в поперечном срезе форма, удобная для захвата. Но, кроме твердости, от древесины требуется еще и определенная гибкость, для снижения силы отдачи, устойчивость к излому (вязкость), равномерная плотность. Наиболее подходят для изготовления рукояток следующие породы:

граб;
дуб;
орешник;
гикори;
ясень;
клен;
береза (комель).

Экзотические виды молотков и молоточков могут изготовляться из красного дерева и других ценных пород.

Многие современные инструменты оборудуются рукоятками из различных видов полимеров, фибергласа, даже цельнометаллическими. Они непременно оснащаются виброгасящими накладками из мягкой резины или каучука, снижающими силу отдачи и повышающими трение между руками работающего и рукоятью.

Особенностью действия молотка является то, что максимальная часть его массы должна быть сосредоточена в районе головной части — в этом случае скорость ее движения будет максимальной при минимуме прилагаемых усилий. Оптимальное соотношение прочности рукоятки и ее веса — главное требование при производстве молотка любого вида.

Пневматический обратный молоток

Для сборки понадобятся:

пневматическое зубило. По сравнению с пневматическим молотком обладает меньшими габаритами – переделанным устройством будет удобно работать в подкапотном пространстве автомобиля;
металлические заготовки для изготовления на токарном станке корпуса устройства и заглушки;
металлический штуцер для шланга;
болгарка, ножовка по металлу, газовый и гаечные ключи, измерительный инструмент;
компрессор производительностью 250-300 литров воздуха в минуту, воздушные шланги.

Изготовление:

С цилиндра пневматического зубила снимаются резиновый пыльник, стопорное кольцо, втулка и пружина – эти детали после переделки больше не понадобятся.
Корпус с рукояткой зажимаются в тиски. Газовым ключом цилиндр выкручивается из корпуса. Придется приложить значительные усилия – резьба цилиндра во многих моделях выполнена под некоторым углом.
Из снятого цилиндра извлекается ударный поршень и воздушный клапан. На наружной стенке цилиндра от переднего среза нарезается резьба длиной 3-4 см – на нее будет закручиваться заглушка.
Из рукоятки зубила выкручивается втулка для штуцера с сеточкой для защиты от попадания мусора внутрь устройства.
Корпус пневматического зубила разрезается на две части.
Тщательно измеряются детали внутренней поверхности корпуса: длина, угол и шаг резьбы, место расположения воздушного отверстия, форма задней стенки и т. д.
Изготавливается подробный чертеж.
По чертежу на токарном станке изготавливается новый цилиндрический корпус, внутренний профиль которого, а также расположение отверстия воздуха соответствует распиленной детали. При вытачивании на станке желательно, чтобы распиленный корпус находился рядом – возможно понадобятся дополнительные измерения. Снаружи задней стенки токарным способом вытачивается хвостовая часть – шток длиной 5-7 см и диаметром 1,5 – 1,6 см с резьбой. На хвостовик будут крепиться приспособления для фиксации и извлечения форсунок. Отдельно вытачивается заглушка, внутренняя резьба которой соответствует ранее нарезанной на цилиндре. Этот этап изготовления молотка самый ответственный. От точности изготовления будет зависеть работоспособность изделия и безопасность работы с ним. Поэтому токарную обработку должен проводить квалифицированный специалист.
Для увеличения прочности изготовленные корпус и заглушка закаливаются.
Над воздушным отверстием снаружи корпуса наваривается металлическая втулка, внутренняя резьба которой соответствует резьбе втулки с защитной сеткой.
От металлического долота для пневматического инструмента отрезается хвостовая часть. После помещения обрезанной детали в торец цилиндра она должна быть на одном уровне с его срезом. Хвостовик долота изготавливается из твердосплавного материала и выдерживает удары поршня.
Внутрь цилиндра помещается поршень.
Широкая часть цилиндра с установленным на ней воздушным клапаном вкручивается в новый корпус. Для получения необходимого усилия при закручивании целесообразно на корпусе цилиндра сделать проточки под гаечный ключ.
В верхнюю часть цилиндра вставляется обрезанный хвостовик зубила и накручивается заглушка. Для исключения ее откручивания при работе в корпусе просверливается отверстие 6 мм, нарезается резьба и закручивается фиксирующий болт.
Во втулку над отверстием для воздуха вкручивается переходник с защитной сеткой и штуцер для воздушного шланга.
На штуцер закрепляется воздушный шланг. Пневматический обратный молоток готов к работе.

Надеемся, что вы узнали много полезных вещей и с помощью пошаговых инструкций сможете самостоятельно сделать обратный молоток.

Процесс рихтовки кузова машины

Молот обратного действия для кузовного ремонта позволяет возвращать искривленным поверхностям первичный вид. При чрезмерных деформациях в металле появляется внутреннее напряжение, образующее сжатие либо растяжение на различных участках

Немаловажное значение имеет характер и величина площади вмятины. Так, при возникновении неровностей на центральной части кузова в процессе выравнивания будут появляться новые, еще более сложные изъяны

Поэтому при рихтовке визуальный контроль изменения размера, формы деформации — это неотъемлемая часть процесса. Для недопущения появления новых сжатий выполнять рихтование следует от края к центру неровности, передвигаясь медленно по кругу. Когда работа выполнена правильно, то напряжение в металле полностью устраняется, кузов приобретает ровный вид. Для выравнивания мелких деформаций используется легкий молоток из сплава алюминия либо контропора.

Основные этапы работы

Процесс рихтовки собственными руками с использованием молота обратного действия нужно выполнять в строгой последовательности.

Изначально следует тщательно очистить и обезжирить деформированную поверхность.
После чего путем шлифования снять краску и лак.
На отполированный до блеска участок точечной сваркой прикрепить круглые гайки.
На конец молотка закрепить входящий в комплектацию стальной крючок. Зацепляют его за гайку, взявшись правой рукой за рукоять, левой — за гирю.
Корректировка искривленной поверхности выполняется резкими движениями одной руки к другой, при этом следует учитывать, что от силы ударов будет напрямую зависеть скорость корректировки.

Вакуумный обратный молоток

Вакуумная рихтовка кузова осуществляется следующим образом:

Сначала место для выравнивания очищается от жира и прогревается;
Вмятина по центру и краям проклеивается клеевыми пистонами нужного размера. Пистоны зацепляются вакуумным молотком, при этом воздействие на поверхность достаточно аккуратное;
Повторяйте по очереди два предыдущих действия, пока поверхность кузова не примет нормальную форму;
В конце после выравнивания ее хорошо прорабатывают с помощью минилифтера, который идет в комплекте с пистонами.
