Почему не срабатывает вентилятор охлаждения на ваз 2110, инжектор

Где находится датчик и как он работает?

Датчики включения вентилятора располагаются на элементах системы охлаждения. Точка установки размещена на пути потока жидкости, подаваемого из рубашки двигателя в радиатор. Это связано с тем, что жидкость в этой магистрали будет иметь наивысшую температуру.

Датчик автомобиля ВАЗ, установленный в нижней части радиатора

Возможные места установки:

• корпус термостата вне клапана;
• головка блока цилиндров;
• нижний патрубок радиатора;
• боковая часть радиатора.

На некоторых автомобилях датчик совмещен с термометром охлаждающей жидкости. Включение вентиляторов выполняется блоком управления по данным о температуре. При этом на радиаторе имеется дополнительный датчик, применяемый для работы климат-контроля или кондиционера. Срабатывание любого из устройств включает оба вентилятора (на радиаторах двигателя и кондиционера). Подобное решение встречается на японских автомобилях.

На автомобилях могут применяться два датчика включения вентилятора, стоящие на входе и выходе патрубков из радиатора. Подобная схема позволяет поддерживать температуру в узком диапазоне.

Разновидности

На автомобилях для включения вентилятора применяются следующие типы датчиков:

• биметаллический;
• восковый;
• терморезисторный;
• датчик, работающий на разрыв или на замыкание цепи.

Первые два типа датчиков имеют электромеханическую схему работы и могут быть двух разновидностей:

• односкоростной, оснащенный единой контактной группой, управляющей вентилятором в одном диапазоне температур;
• двухскоростной, оборудован парой контактных групп, настроенных на работу при различных диапазонах температур.

Независимо от типа, датчики представляют собой металлический корпус, оснащенный резьбой. В качестве материала корпуса применяются цветные металлы на основе меди (бронза или латунь), обеспечивающие повышенную теплопроводность. На корпусе имеется шестигранник под ключ, служащий для установки детали. На верхней части датчика расположен разъем подключения проводки.

Биметаллический датчик

В биметаллическом датчике установлена металлическая пластина. В нормальном состоянии контакты разомкнуты. По мере нагрева пластинка деформируется и замыкает цепь, подавая управляющий сигнал на реле включения электромотора крыльчатки. Встречаются датчики, активирующие мотор вентилятора напрямую без реле. При охлаждении жидкости пластинка возвращает исходную форму, и подача тока на двигатель прекращается.

Принцип работы датчика на карбюраторном двигателе

Восковый датчик

Производились датчики, для которых в качестве рабочего вещества использовался воск или церезит (или иное вещество, обладающее значительным коэффициентом температурного расширения). По мере разогрева он расширялся и сдвигал металлическую мембрану, связанную с контактами. По мере охлаждения объем воска уменьшался, и под действием пружины контакты размыкались.

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

• поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
• сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
• поломка предохранителя монтажного блока;
• неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.

Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:

1. Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
2. Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
3. Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
4. Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:

• снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
• найти нужное нам реле (1 из 3);
• заменить его на новое.

В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:

• если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
• в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
• если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
• если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.

Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.

Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.

Поиск возможных причин неисправности вентилятора

Поиск возможных причин, почему не работает вентилятор на ВАЗ-2114, в первую очередь необходимо начинать с него самого. Для этого следует отключить разъем вентилятора и подключить его непосредственно к клеммам аккумуляторной батареи, сохраняя при этом полярность. Если вентилятор заработает, значит, он полностью исправен и причина кроется в чем-то другом.

Но в том случае, если вентилятор после проделанных манипуляций так и не включился, следует проверить, в каком состоянии находятся контакты датчика, а также цела ли проводка. Если и в этом случае все оказалось исправно – самое время провести проверку реле вентилятора и предохранителя. Обе эти детали располагаются под капотом автомобиля, ближе к водительской стороне в специальном монтажном блоке.

Следует отметить, что предохранители 20А и F4, отвечающие за вентилятор и звуковой сигнал, на ВАЗ-2114 сдвоенные. Поэтому если причина неработающего вентилятора кроется именно в предохранителе, то и звуковой сигнал работать не будет. Проверить работоспособность предохранителя можно при помощи самого обычного автомобильного тестера.

Для того чтобы подтвердить либо исключить проблему реле, следует обзавестись аналогичным проверенным работоспособностью девайсом. Его нужно временно установить на место старого и проверить, начал ли работать вентилятор. Если и в этом случае чуда не произошло, переходим к осмотру датчика.

Обесточив датчик, вентилятор должен заработать в аварийном режиме и обеспечить постоянный обдув. Для этого отключаем датчик от разъема и включаем зажигание автомобиля. Если вентилятор, наконец-то, заработал, это свидетельствует о неисправности датчика. Последний, кстати, ремонту не поддается, а значит, его можно только заменить.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

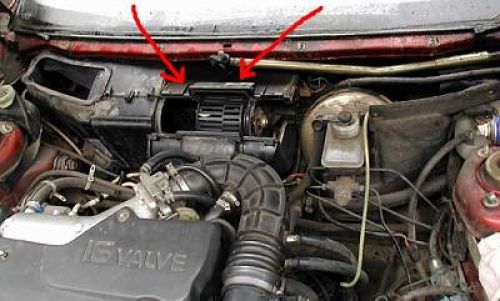

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Выявляем причину поломки

Для начала необходимо разобраться с причиной, по которой не работает вентилятор печки. Их может быть несколько.

1. Неисправность предохранителя является самой банальной, простой и наиболее распространённой причиной того, что моторчик не крутит. С одной стороны, замена предохранителя не является большой и сложной проблемой, с которой легко будет справиться даже новичку. Но с другой стороны, необходимо будет найти причину, по которой предохранитель пришёл в негодность. А для этого потребуется исследовать электрическую цепь, которая обеспечивает нормальную работу системы отопления, на предмет наличия короткого замыкания. Раз уж мы заговорили о предохранителях, то нелишним будет знать, что работа печки на ВАЗ-2110 зависит от предохранителя F7 с силой тока 30 ампер. Также от работы этого предохранителя зависит подсветка бардачка, функционирование прикуривателя, электрического моторчика с омывателя фар и обогрев заднего стекла. Если в электроцепи системы отопления не будет найдено короткое замыкание, то причину необходимо будет искать по всей проводке.
2. Проблемы с контактами, которые располагаются внутри монтажного блока, являются распространённой причиной неработающего моторчика печки ВАЗ. Для выявления этой проблемы можно при работающем автомобиле пошевелить колодку с закреплёнными жгутами. Если вентилятор отопителя ВАЗ-2110 начал работать, то необходимо снимать колодку и зачищать контакты.

Проблема с контактами внутри монтажного блока — распространённая причина неработающего вентилятора

1. Залитое реле также может быть одной из причин, по которой не работает вентилятор отопителя. Диагностировать эту проблему очень просто: вентилятор будет включаться только после хорошего прогрева автомобиля. В этом случае потребуется заменить реле, которое скрывается за приборной панелью.
2. Работа электродвигателя отопителя может осуществляться только при активации третьей скорости. Такая ситуация объясняется характером подачи тока к вентилятору: на 1 и 2 скорости этот процесс реализуется посредством резистора, а на 3 скорости — напрямую. Следовательно, если отопление не работает на первых двух скоростях, то причина скрывается именно в резисторе, который подлежит замене.
3. Неисправность переключателя можно выявить следующим образом: сняв центральную консоль, заводим автомобиль, берём габаритную 12-вольтовую лампочку с припаянными проводами, замыкаем от неё минусовой провод на кузов и прикасаемся вторым проводом к 1, 2 и 3 контактам на добавочном резисторе. Горение лампочки свидетельствует про исправность переключателя. Но если лампочка не загорается, то потребуется соединить провод от лампочки с плюсовой клеммой на переключателе. При отсутствии на лампочке свечения можно говорить про обрыв электроцепи или неисправный предохранитель.

Поломка электромотора вентилятора также может быть причиной

1. Неисправность электромотора вентилятора — это последняя причина, которая может привести к неработающему вентилятору. Здесь можно рассматривать три основные причины, для устранения которых может потребоваться замена мотора, чистка контактов и замена щёток.

Ремонт системы управления печкой

Если автомобилист столкнулся с проблемой, из-за которой не работает переключатель режимов печки ВАЗ-2110, то, как было сказано выше, придётся произвести ремонт системы автоматического управления этим агрегатом. Чтобы исключить сомнения относительно того в каком приборе есть неисправность, можно воспользоваться заведомо рабочим блоком, подключая который автовладелец сможет демонтировать кнопки, которые расположены неподалёку от устройства, и вытащить прежний блок управления отопителем.

Чтобы наладить работу системы, следует расположить регуляторы в крайнем положении (0), демонтировать их. Затем придётся потратить время на снятие с защёлок передней крышки и стекла. После этого необходимо избавиться от всех крепёжных элементов, в частности, от 2 передних и 1 заднего винтов.

В пластиковом основании находится плата, которую придётся извлечь с целью проверки на целостность всех её компонентов. Следует внимательно изучить состояние дорожек, перемычек и резисторов. Иногда не работает первое положение печки ВАЗ-2110 из-за обыкновенного надлома перемычки, в таком случае необходимо исправить положение посредством паяльника, припаяв надлом с двух сторон. Процесс сборки производится в обратной последовательности. Если элементы системы будут в порядке, все скорости блока должны функционировать в обычном режиме.

Неисправность первой скорости

Если не работает первая скорость печки ВАЗ-2110, проблема может скрываться в резисторе. Дело в том, что все скорости вентилятора отопительного приспособления питаются посредством дополнительного резистора печки, расположенного под жабо. Специалисты часто сталкиваются с выходом из строя этого резистора. Стоит отметить, что ремонт первого положения может зависеть исключительно от типа установленного приспособления. Блок САУО отечественного ВАЗ-2110 может иметь такой дополнительный резистор, как:

• РДО 2108-8101081, такой агрегат можно встретить исключительно на самых ранних машинах, которые оснащены только двумя скоростями вентилятора;
• РДО 2110-8118022-01 присутствует на модернизированной версии предыдущего устройства, такой блок печки оснащён тремя скоростями. Для таких агрегатов характерна поломка первых двух скоростей, когда нормально функционирует только третье максимальное значение переключателя. Этой неисправности способствует отпаявшийся термопредохранитель, который можно исправить посредством паяльника. Если такая причина будет появляться с периодической регулярностью, необходимо будет перепроверить моторчик. Агрегат может нуждаться в дополнительной смазке, кроме того, нельзя исключать возможного износа щёточного узла.
• РДО 2123-2118022 стоит только на самых последних печках отечественного ВАЗ-2110, он обладает четырьмя скоростями вентилятора, при этом не имея автоположения.

Почему не срабатывает вентилятор на ВАЗ

Вам понадобится

• — плоская отвертка;
• — бокорезы или плоскогобцы;
• — провод сечением минимум 0,75 кв.мм в изоляции;
• — изоляционная лента;

Инструкция

Возьмите электрическую схему вашего автомобиля и найдите элементы, отвечающие за управление электрическим вентилятором. Первым делом проверьте целостность электрического предохранителя

Обратите внимание, что на старых автомобилях не применялся электрический вентилятор, вместо него на помпе устанавливалась крыльчатка, которая вращалась постоянно. Такой обдув радиатора хорош тем, что в жаркую погоду охлаждение лучше

Но в мороз двигатель дольше набирает рабочую температуру, поэтому приходится на зиму закрывать радиатор картоном или куском пластика.

Проверьте работоспособность датчика температуры, установленного в корпусе радиатора. Электрический вентилятор может не включаться по причине выхода из строя датчика, который представляет собой простой выключатель, контакты которого замыкаются при определенной температуре. Немного поразмыслив, можно прийти к выводу, что, замкнув контакты этого датчика, мы добьемся принудительного включения электровентилятора. Взглянув на простейшую схему управления, которая применяется на автомобилях ВАЗ, можно увидеть, что датчик установлен в разрыв массового провода питания вентилятора.

Проверьте работоспособность электромагнитного реле, если схема включения вентилятора релейная. Сделать это можно, замкнув контакты реле, подключенные к датчику. Должен раздаться слабый щелчок, говорящий о том, что катушка цела. Но не забывайте, что на плюсовом выводе вентилятора должно появиться напряжение. Если его нет, то вполне возможно, что имеет место быть разрушение контактов реле. При размыкании и замыкании образуется небольшая искра, которая может расплавить даже контакты. Поэтому после проверки катушки обязательно замкните силовые провода. Только не замкните плюсовой провод на массу.

Возьмите провод, сечение которого составляет не менее 0,75 кв. мм, чтобы подключить электрический вентилятор на клеммы аккумуляторной батареи. Такое решение будет верным в том случае, если поломку быстро диагностировать не получается. Как правило, осложнение диагностики происходит при нарушении электропроводки. Например, на автомобилях восьмого семейства датчик температуры подключен к массе не в самой ближайшей точке, а провод протянут под радиатором и уходит к блоку предохранителей. Чтобы не закипеть в пробке, наилучшим выходом будет размыкание штекерного соединения и подключение вентилятора к АКБ. Только не перепутайте полярность, иначе двигатель будет вращаться в другую сторону, радиатор в итоге не охладится.

Обратите внимание

Двигатель электрического вентилятора — это машина постоянного тока, которая чувствительна к полярности. При подключении к батарее неправильно вращаться двигатель будет в обратную сторону.

проверка системы охлаждения на автомобиле ваз 2108, ваз 2109

www.kakprosto.ru

Не работает вентилятор печки

Понять то, что вентилятор печки машины неисправен, достаточно просто. Для этого достаточно завести автомобиль и переключать режим работы печки. Если в процессе переключения в салоне транспортного средства не появляются дополнительные звуки, то это значит, что вентилятор отопительной системы не работает. При этом, если вентилятор не крутится только на отдельных скоростях, то дело не в нем самом, а либо в резисторе, либо в тумблере интенсивности обогрева.

Не работает вентилятор печки — основные причины

Существует шесть основных причин, по которым вентилятор печки может не работать:

1. Предохранитель сгорел. Это самая банальная и простая причина, но при этом и самая проблематичная. Все дело в том, что замена предохранителя – это очень простая процедура, с которой справится любой, даже не самый опытный владелец автомобиля. Но вот выявить короткое замыкание, из-за которого он сгорел очень сложно. Для этого придется перебрать всю электрическую цепь системы отопления салона автомобиля.

Видео. Не работает вентилятор на ВАЗ 2110

Стоит отметить, что за работы печки отвечает предохранитель с маркировкой F7, который имеет силу тока 30 ампер. Заметим, что этот же предохранитель отвечает за подсветку бардачка, прикуриватель, систему обогрева заднего стекла, а также электрический моторчик омывателя фар. Это значит, что в случае, если вы не найдете причину короткого замыкания в электрической цепи печки, то придется перебрать почти всю проводку транспортного средства.

2. Некачественный контакт внутри монтажного блока. Окисление контактов внутри монтажного блока, весьма распространенная причина неисправности вентилятора печки. Чтобы в этом удостоверится, необходимо пошевелить колодку, на которой закреплены жгутики, если вентилятор начинает работать, то снимите ее, и зачистите контакты.

3. Заливание реле системы зажигания транспортного средства. Данная проблема диагностируется достаточно просто. Если ваша печка начинает работать только после того, как автомобиль «прогрелся», то причина именно в реле зажигания. Единственным вариантом исправления данной проблемы, является замена реле. Оно расположено под приборной панелью.

4. Печка работает только на третьей скорости. В данном случае, проблема связана с добавочным резистором. Все дело в том, что на 1 и 2 скоростях, электрический ток к вентилятору подается через резистор, а на 3 скорости, он поступает к нему напрямую. Решение в данном случае одно – замена добавочного резистора отопительной системы салона машины.

Напомним, что в предыдущей статье мы рассматривали как заменить тормозную жидкость своими руками. Выполнять данный процесс требуется регулярно, согласно рекомендациям завода изготовителя.

5. Неисправен переключатель отопительной системы салона транспортного средства. Для проверки данного переключателя, вам следует демонтировать центральную консоль, завести машину, взять габаритную лампочку на 12 вольт с припаянными проводами и минусовой провод от нее замкнуть на кузов, а вторым прикасаться в 1, 2 и 3 контакты добавочного резистора. Если лампочка будет гореть, то переключатель рабочий, а если нет, то присоединяем провод лампочки к плюсовой клемме переключателя. Если она не загорится, то виной обрыв цепи или перегоревший предохранитель.

6. Не работает электрический двигатель вентилятора. Когда вы проверили все предыдущие варианты, но не выявили проблем, то остается лишь три причины, по которым не крутится вентилятор печки:— сгорел электрический моторчик— электрический моторчик имеет плохой контакт с массой автомобиля— произошло залипание щеток электрического моторчика.

Предохранительный клапан

Зная физику, вы согласитесь, что при нормальном атмосферном давлении, вода, которая входит в состав антифриза, закипает при температуре 100 градусов по Цельсию.

Старое устройство

Если предохранитель вентилятора охлаждения ВАЗ 2110, то есть клапан, расположенный на крышке бачка расширения, окажется неисправным, а внутри него будет атмосферное давление, жидкость охлаждения закипит, но вентилятор включиться в работу не сможет даже при исправной электрической схеме. Все потому, что датчик включения вентилятора на инжекторном ВАЗ 2110 имеет температуру включения более 100 градусов по Цельсию.

Чтобы устранить данную проблему, следует заменить крышку расширительного бака. Новый элемент должен поддерживать давление внутри системы выше атмосферного, что позволит сработать законам физики, температуре кипения подняться до 105 градусов по Цельсию и тем самым включить в работу лопасти агрегата.

Статья в тему: Все о неисправностях и замене датчика заднего хода на ВАЗ 2114

Авто-помощь

На автомобиле ВАЗ-2110, в системе охлаждения двигателя, стоит электрический вентилятор, который включается в работу при достижении температуры охлаждающей жидкости в 100-105 градусов по цельсию. Именно, на эту температуру, настроен датчик включения вентилятора, который расположен на инжекторных двигателях в выходном патрубке головки блока цилиндров. Его заводская маркировка – LS0112. Кроме того, в электрическую схему включения вентилятора входит, предохранитель F7, расположенный в монтажном блоке и реле вентилятора, находящееся в салоне автомобиля за правой панелью передней консоли.

Поэтому, при появлении неисправностей, приводящих к не включению вентилятора системы охлаждения двигателя, искать эту причину придётся именно в тех узлах, о которых было сообщено чуть выше. Хотя есть и ещё один момент не связанный с электрической схемой включения вентилятора.

Дело в том, что при температуре в 100 градусов, вода, являющаяся составляющей частью антифриза, при нормальном атмосферном давлении закипает. Если предохранительный клапан, находящийся в крышке расширительного бачка неисправен и в нём будет атмосферное давление, а датчик включения вентилятора имеет температуру срабатывания больше 100 градусов, то охлаждающая жидкость закипит, а вентилятор не включиться, хотя вся электрическая схема его включения, совершенно исправна. Меняем крышку расширительного бачка на ту, которая будет поддерживать давление в системе охлаждения двигателя, выше атмосферного, тогда, согласно законам физики, поднимется и температура кипения воды выше 105-ти градусов, а это значит, что вентилятор успеет сработать.

При поиске неисправностей в электрической схеме, начинать нужно с проверки предохранителя F7, для чего придётся открыть монтажный блок. Если он цел и его контакты не окислены, то дальнейший наш путь лежит к датчику включения вентилятора. Проверить его работоспособность самостоятельно, без компьютерной диагностики, можно следующим образом.

Первое, что нужно сделать, это прогреть двигатель до температуры превышающей сто градусов, а затем его заглушить и вновь включить зажигание. Открываете капот автомобиля и снимаете клемму с датчика включения вентилятора. Если после этого действия вентилятор системы охлаждения двигателя начнёт вращаться, то это будет говорить о том, что он исправен, а вот датчик необходимо заменить. Если же вентилятор не заработает, то это будет говорить о его неисправности, а датчик включения в этом случае, будет исправным.

Для поиска неисправностей в электродвигателе вентилятора его придётся снять с автомобиля. Возможными причинами неисправности могут быть: износ щёток коллектора или их зависание и короткое замыкание в обмотке якоря, но в этом случае будет чувствоваться характерный запах, идущий от электродвигателя.

Если под капотом автомобиля ВАЗ2110, все узлы включения вентилятора исправны, то необходимо проверить его реле включения. Для этого снимаем обшивку с правой стороны передней консоли, открутив два самореза. Там Вы увидите три стоящих реле. Обычно, реле включения вентилятора, располагается в этом ряду, крайним ,к передней части кузова автомобиля. Но, для того чтобы убедиться, что именно оно расположено в этом месте, необходимо рассмотреть пучок проводов подходящих к нему. Цвета, можно посмотреть на электрической схеме ВАЗ-2110. Проверку осуществляем путём замены на заведомо исправное реле вентилятора.

При условии, что водитель не сумел самостоятельно отыскать причину неисправности в работе этой системы, то в этом случае, придётся обратиться на СТО для проведения компьютерной диагностики электрической схемы включения вентилятора.
