Разборка грм и замена цепи ваз 2106

Проверяем цепь на пригодность

Каждый элемент автомобиля подвергается износу. Для того чтобы не случилось неприятностей в дороге, особенно при поездках на дальние расстояния, рекомендуется регулярно проверять детали автомобиля на износ. Это же касается и цепи ГРМ. Как узнать, износилась цепь или нет? Изношенную и растянутую цепочку ГРМ внешне крайне сложно отличить от новой цепи. Цепь может быть не повреждена механически, но иметь изношенные штифты – это определить при визуальном осмотре практически невозможно.

Для проверки износа цепи впору воспользоваться проверенным методом. Для этого необходимо взять 20 см цепи – одну сторону расположить параллельно горизонту, дальше провернуть в руке так, чтобы штифт оказался перпендикулярно поверхности. Далее оцените угол свисания цепи. На неизношенной цепи угол наклона к горизонтальной поверхности составит не более 20 градусов, на старой изношенной цепи угол будет более 45 градусов. Это говорит о том, что цепи ГРМ нужна замена.

Также для определения степени износа цепи можно воспользоваться еще одним методом. Для этого необходимо взять штангенциркуль. Отсчитайте 8 звеньев и определите расстояние между крайними штифтами – должно быть в пределах 122,6 мм. Так, необходимо измерить минимум три произвольных участка цепи, если хоть на каком-то участке расстояние превысит максимально допустимое значение, цепь ГРМ нуждается в срочной замене.

Порядок работ по натяжению или замене цепи ГРМ

В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.

Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.

Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.

Подтягиваем цепь ГРМ на ВАЗ 2107:

— немного ослабить натяжитель цепи, находящийся рядом с помпой;

— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

Если проделанная работа результатов не принесла и в районе привода раздается посторонний шум, есть еще один способ, как натянуть цепь ГРМ:

— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную

— незначительно ослабить натяжитель

— провернуть коленвал на два оборота и затянуть натяжитель полностью

— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.

Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, являющийся владельцем ВАЗ 2107 как натянуть цепь должен представлять хорошо, так как профилактическая проверка ее состояния должна проводиться через каждые 10 тысяч пробега:

— вначале надо стравить давление в натяжителе и открутить гайку;

— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;

— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;

— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;

— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;

— подключив натяжитель и проверив его фиксацию, поставить крышку на место;

— в заключение, запустить двигатель и проверить работоспособность привода.

Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.

Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.



При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.

Замена цепи ГРМ на ВАЗ 2106

Последовательность действий выглядит следующим образом:

1. Снимаете корпус воздушного фильтра, ветошью закрываете карбюратор, чтобы в него не попало ничего лишнего. На этом же этапе можно слить масло из двигателя.
2. Отсоединяете тросик подсоса и центральный провод с трамблера.
3. Отсоединяете трубки и уводите их в сторону, чтобы не мешали.
4. Демонтируете кожух вентилятора.
5. Если крыльчатка находится на помпе, то выкручиваете болты ее крепления и снимаете вместе с ремнем привода генератора и шкивом.
6. Снимаете защиту картера.
7. Очищаете всю переднюю часть мотора от грязи, промываете растворителем или бензином.
8. Устанавливаете под задние колеса упоры, включаете максимальную передачу (четвертую или пятую), вытягиваете ручник.
9. Чтобы ослабить гайку на храповике, необходимо нанести по ней резкий удар молотком.
10. Демонтируете крышку с головки блока, выкрутив все гайки ее крепления.
11. Отгибаете шайбу, которая находится под болтом звездочки распределительного вала. Резко ударив по нему молотком, ослабляете затяжку.
12. Снимаете автомобиль со скорости.
13. Проворачиваете шкив коленчатого вала до тех пор, покуда не сместится метка на его шкиве с риской на передней крышке. Вместе с этим должны совместиться метка на звездочке распревала и отлив на пастели.
14. Отверните гайку на храповике и снимите шкив.
15. Выкрутите гайки и болты, которыми произведено крепление передней крышки двигателя. Всего 9 точек крепления. Снимите крышку.
16. Отогните стопорную пластину и выкрутите болт со звездочки привода вспомогательных механизмов.
17. Ослабляете гайку на натяжителе цепи ГРМ ВАЗ 2106. Монтажной лопаткой отжимаете натяжитель и фиксируете его, затянув гайку.
18. Выкручиваете болт на распределительном валу.
19. Выкручиваете возле маленькой звездочки коленчатого вала ограничительный палец.
20. Отпускаете цепь и снимаете эту звездочку с коленчатого вала.
21. Стараясь не провернуть, снимаете звездочку привода вспомогательных механизмов и цепь ГРМ 2106.

На этом снятие можно считать завершенным, теперь нужно установить новую. Но обязательно перед началом всех работ обильно смажьте цепь свежим моторным маслом.

Метки на распределительном валу ВАЗ 2106

Даже больше скажу – желательно проводить замену цепи ГРМ тогда же, когда и меняете масло в двигателе ВАЗ 2106. В целом же последовательность строго обратная:

1. Наживляете все болты, которыми крепятся звездочки. Проворачиваете коленчатый вал на два оборота, чтобы проверить, совмещаются ли метки на звездочках коленчатого и распределительного валов. Если все верно установлено, то все метки должны совпасть (на звездочке коленвала напротив отлива в блоке, а на звездочке распределительного напротив отлива крышки подшипников).
2. Все болты затягиваются только динамометрическим ключом. Момент затяжки должен быть в интервале 41,2-51 Н*м.
3. Производите натяжку цепи.
4. Протираете все посадочные места и устанавливаете прокладки (новые).
5. Устанавливаете привод генератора и крыльчатку.
6. Проверяете угол опережения зажигания. Если нужно, производите его регулировку.

Своими руками: Заменил звездочки и цепь ГРМ после 220 тыс.км

Всем привет! Как вы знаете, машина прошла уже за 200 тыс.км, поэтому решил сделать мини-капремонт, самостоятельно заменив почти полностью механизм ГРМ. Рокера с распредвалом решил пока не трогать и заняться цепью со звездами, которые стоят еще с завода. В разных источниках пишут, что ресурс цепи составляет где-то 100-150 тысяч, хотя, даже при 220 тыс. она у меня натягивалась натяжителем хорошо, да и шума особого не замечал, возможно из-за своевременного обслуживания и хорошего масла. Однако, при диагностике в сервисе мастер сказал, что уже немного ушли углы газораспределения, поэтому ее лучше заменить. Решил подстраховаться и заменить вместе со звездами, как это делается по уму.

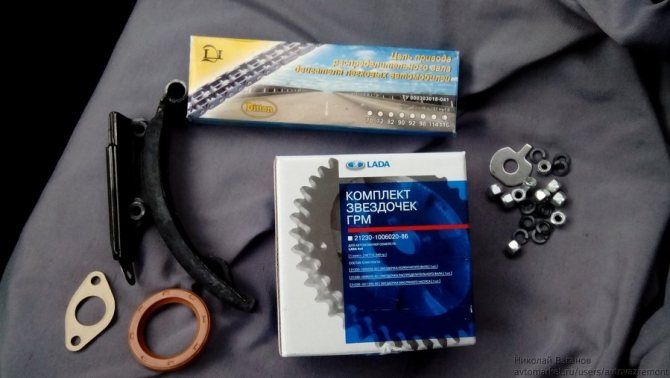

Закупил в проверенном магазине набор звездочек, цепь, новые успокоитель и башмак, прокладку передней крышки, передний сальник коленвала, гайками, герметиком и т.д.

Для начала обеспечим доступ к передней крышке – снимаем вентилятор охлаждения, радиатор, слив антифриз с него, декоративную решетку.

Затем защиту двигателя и брызговик, чтобы обеспечить доступ к трем болтам крепления крышки снизу. Брызговик будем менять, так как он прогнил насквозь и на лужах заливало генератор.

Теперь отворачиваем гайку шкива коленвала (храповик), нужен ключ на 36, а лучше головка, но ее не нашлось, а стандартный штампованный ключ гнулся и не хотел откручивать гайку.

Пришлось сварить из него и трубы на 40 ключ помощьнее, достаточной длины чтобы упереть в правый лонжерон.

Вручную открутить не получилось, пришлось срывать стартером, уперев в лонжерон.

Далее снимаем датчик ПКВ, ремень генератора, клапанную крышку и выставляем метки ГРМ на шкиве коленвала и звезде распредвала в ВМТ 4-го цилиндра. Как ни странно, они полностью совпали.

Затем снимаем шкив коленвала и переднюю крышку, демонтируем башмак, успокоитель, ограничитель и шестерни с цепью. Следим, чтобы метки не сбились.

При сравнении старых и новых деталей на звездах особой выработки не увидел, кроме отшлифовки сбоку.

Цепь внешне тоже целая. Башмак и успокоитель с минимальным износом, так как сравнительно недавно уже заменялись.

Однако, старая цепь оказалась длиннее новой на 4-5 мм, что, по тем же данным из интернета, уже выше допуска в 4 мм и требуется ее замена.

Перед установкой новых деталей на новой звезде распредвала и шкиву коленвала кернером сделал дополнительные метки через 90 и 180 градусов для удобства при последующей настройке клапанов.

Ставим в обратной последовательности по меткам и шпонкам: сначала башмак с успокоителем, затем верхнюю звезду с цепью, затем малую звезду и среднюю, сверяем еще раз метки и натягиваем цепь.

Все внимательно перепроверяем и контрим стопорные кольца.

При сборке, по невнимательности, поставил малую шестерню коленвала «юбкой» наружу вместо вовнутрь, из-за чего при затяжке гайки-храповика заблокировался коленвал – пришлось заново снимать крышку и переставлять.

Метки опять ровно совпали, как-будто и не меняли ничего, хм..

Сальник передней крышки и прокладку сажаем на герметик.

Также вместо обычных гаек с граверами переднюю крышку затянул гайками с капроновым кольцом, а то есть у них такое свойство откручиваться и солпливить маслом).

Ну, и в конце поставил новый брызговик двигателя.

• Комплект звезд – 680р
• Цепь – 630р
• Успокоитель – 70р
• Башмак – 90р
• Сальник – 110р
• Гайки, шайбы, прокладка – 200р
• Брызговик двигателя – 400р
• Ключ храповика – 150р

На все про все ушло пару дней, хотя можно было уложиться и в один. После замены каких-либо больших изменений в работе мотора не заметил. Через пару тысяч, после притирки деталей, надо будет подтянуть цепь еще раз. Зато потом можно спать спокойно еще с пару сотен тысяч пробега).

Как проверить

Чисто на глаз определить состояние цепи невозможно – и здесь не поможет ни опыт, ни мастерство

Для объективной проверки столь важной детали мотора 2106 есть два метода

В первом случае необходимо:

• поставить цепь боком на край стола, так, чтобы ее конец (10 см) оказался в воздухе;
• приложить линейку сверху и определить, насколько она отвисла.

Элемент не требует замены, если названный параметр составляет не более 1 сантиметра. Когда же он достигает 2 см, то это означает, что цепь полностью утратила эксплуатационную пригодность.

Чтобы применить второй (более точный) способ, нужен штангенциркуль. Далее:

• растяните элемент на столе;
• отсчитайте 8 звеньев;
• измерьте длину отрезка;
• повторите манипуляции еще в двух других, произвольно выбранных местах;
• если в результате получится, что фрагменты имеют длину более 122,6 миллиметра, то цепь изношена.

Назначение и характеристики цепи

Приводной механизм ГРМ мотора ВАЗ 2106 решает 3 задачи:

1. Вращает распределительный вал, открывающий впускные и выпускные клапаны в головке цилиндров.
2. Посредством промежуточной звёздочки приводит в действие масляный насос.
3. Передаёт вращение валу распределителя зажигания — трамблёру.

Длина и количество звеньев основного элемента привода — цепи — зависит от типа силового агрегата. На «шестые» модели «Жигулей» производитель устанавливал 3 разновидности моторов с рабочим объёмом 1,3, 1,5 и 1,6 литра. В двигателе ВАЗ 21063 (1,3 л) длина хода поршня составляет 66 мм, на модификациях 21061 (1,5 л) и 2106 (1,6 л) – 80 мм.

Информацию о количестве звеньев многие производители указывают прямо на упаковке

Соответственно, на силовых агрегатах с разным рабочим объёмом используются цепи двух размеров:

• двигатель 1,3 л (ВАЗ 21063) – 114 звеньев;
• моторы 1,5—1,6 л (ВАЗ 21061, 2106) – 116 звеньев.

Если концы растянутой цепи выглядят одинаковыми, в ней насчитывается 116 секций

Замена успокоителя цепи ГРМ на ВАЗ 2106

Прежде чем описывать последовательность замены успокоителя цепи ГРМ на ВАЗ 2106, определимся с расходными материалами и инструментами. Вот что нам потребуется для работы:

• комплект накидных ключей;
• комплект рожковых ключей;
• плоская отвёртка;
• отрезок стальной проволоки диаметром 2 мм и длиной 30 см;
• новый успокоитель цепи ГРМ для ВАЗ 2106 (в настоящий момент его стоимость составляет около 400 рублей).

Последовательность операций

Сразу следует отметить, что перед началом работы с успокоителем водителю придётся снять воздушный фильтр ВАЗ 2106, который держится на четырёх крепёжных болтах. Они откручиваются с помощью рожкового ключа на 12. Без этой предварительной операции до успокоителя не добраться.

После снятия фильтра открывается доступ к головке блока цилиндров. Он закрыт крышкой, которую необходимо снять (удобнее всего это делать с помощью торцовой головки на 14 с воротком-трещоткой).
Открывается доступ к натяжителю цепи ГРМ. Он крепится к корпусу ГРМ с помощью колпачковой гайки, которую следует ослабить накидным ключом на 13.

Используя отвёртку с плоским жалом, необходимо аккуратно отжать башмак натяжителя.

Теперь, удерживая башмак в отжатом состоянии, необходимо затянуть ранее ослабленную колпачковую гайку на натяжителе.
Из куска стальной проволоки следует сделать небольшой крючок. Этот крючок зацепляется за верхнюю проушину на успокоителе цепи ГРМ.

Теперь откручивается пара крепёжных болтов успокоителя (откручивая эти болты, успокоитель следует удерживать крючком, чтобы он не провалился в мотор).

После извлечения крепёжных болтов необходимо прокрутить вал ГРМ по часовой стрелке с помощью накидного ключа

Когда вал сделает примерно четверть оборота, следует осторожно вытянуть изношенный успокоитель из двигателя проволочным крючком.

Старый успокоитель заменяется новым, после чего производится обратная сборка системы ГРМ.

Видео: меняем успокоитель цепи ГРМ на «классике»

Итак, замена успокоителя цепи ГРМ на ВАЗ 2106 не является сложной задачей. Даже начинающий автолюбитель вполне может обойтись без помощи квалифицированного автомеханика, и сэкономить таким образом до 900 рублей. Именно столько в среднем стоит замена успокоителя в автосервисе.

Замена цепи ГРМ на ВАЗ 2106

Замена цепи ГРМ, равно как и замена ремня ГРМ, работа не слишком простая, и весьма ответственная. Начинающим автолюбителям эту операцию лучше проводить под контролем механиков или просто опытных в этом вопросе людей. Без минимальных знаний и опыта работы эту процедуру лучше не проводить. Тем более, что при замене цепи ГРМ может возникнуть необходимость в замене других элементов, в частности, ремня генератора, башмака натяжителя, звёздочек и успокоителя. Инструментарий, необходимый для проведения работ:

Снятие корпуса воздушного фильтра с карбюратора.

Потребуются ключи на 8 и на 10 – для откручивания гаек. При работе следует соблюдать аккуратность, чтобы ничего не уронить, ведь в этом случае его придётся снимать, вплоть до демонтажа впускного коллектора.

Отключение тросов, трубопроводов, крышек и т.д.

В первую очередь снимаются крышка трамблера, а также трубка подачи топлива. Для этого придётся открутить крепления клапанной крышки (всего восемь гаек, плюс шайбы с пластинами), после чего отсоединяется трубка подачи топлива, трос подсоса, привод дроссельной заслонки.

После снятия клапанной крышки с прокладкой внимательно осмотрите последнюю: вполне может быть, что её также придётся заменить.

Снятие защиты и слив антифриза.

Снимаем защиту снизу, сливаем антифриз в заранее подготовленную ёмкость.

Следующий шаг – ослабление крепления генератора (для этого потребуется ключ на 19), а также снятие хомутов на патрубках, хомута нижнего патрубка водяной помпы. Все хомуты сперва ослабляются, и после снимаются. Проводим отключение питания термодатчика на радиаторе и вентилятора, потом снимаем радиатор, включая термостат и патрубки.

Снятие ремня генератора.

Гайку натяжителя генератора нужно отпустить, после чего сдвинуть вперёд с помощью монтировки. На этом этапе уже можно снять ремень генератора.

Снятие шкива коленчатого вала.

Поворачивая коленчатый вал за шкив, с помощью ключа на 36, совмещаем метки на шкиве и крышке, на литье постели и звёздочке распределительного вала. Откручиваем удерживающую шкив коленчатого вала гайку на 36, стопорим шкив (для этого необходим спецключ или сложная комбинация из включения пятой передачи, нажатия на педаль тормоза и откручивание гайки). После того, как эта гайка отвинчена, можно снять шкив и снять крышку привода распредвала. Для последней операции потребуются ключ на 10 и немного терпения (нужно открутит три гайки и шесть болтов, плюс три болта в нижней части крышки.

Снятие натяжителя цепи.

Натяжитель цепи удерживается двумя гайками крепления. Открутив их, вы легко снимете и натяжитель.

Снятие крепления звёздочки распределительного вала.

На этом этапе важно пометить положение звёздочки для центровки. Снять же звёздочку достаточно просто – достаточно открутить болт крепления. Снятие цепи ГРМ

Снятие цепи ГРМ.

Предохранитель, болт, на котором закреплена звёздочка привода вспомогательных агрегатов, а также крепления натяжителя откручиваются ключом на 10. Прежде, чем снять звёздочки и цепь ГРМ, оставьте метки, соответствующие их положению (обратные действия пройдут куда легче).

Установка новых звёздочек, коленвала и вспомогательных агрегатов.

Прежде, чем поставить новую цепь, её нужно тщательно смазать, — так она прослужит больше. После установки её желательно временно придержать каким-либо инструментом, чтобы она не упала.

Установка новых звёздочек, коленвала и вспомогательных агрегатов производится в обратном порядке. Звёздочка распределительного вала устанавливается таким образом, чтобы совпадали все метки, а нисходящая ветвь цепи была натянута. Распределительный вал нужно провернуть против часовой стрелки. Теперь возвращаемся за коленвал и натягиваем цепь. На этом этапе следует проверить правильность меток и их совпадение. Если не совпадают, цепь можно перекинуть на зуб и повторить процесс установки.

Установка натяжителя цепи.

Вернуть натяжитель цепи на своё законное место – только полдела. Нужно также затянуть крепёжные болты и законтрить их. Для проверки правильности установки следует провернуть коленвал на два оборота. Если клапана не упираются в поршни, а метки совпадают, значит, всё сделано правильно.

На этом этапе нужно вернуть на мест крышку коленвала (предварительно смазав её герметиком).

Возвращаем на место шкив. Снова проверяем совпадение меток и только после этого затягиваем его.

Установка трамблера.

Откручиваем гайку на 13, достаём его, проворачиваем бегунок в сторону контакта 4-го цилиндра и устанавливаем трамблер на место. Выставляем зажигание.

Остальные операции выполняются аналогично разборке, в обратном порядке.

Назначение успокоителя цепи ГРМ на ВАЗ 2106

О назначении успокоителя цепи ГРМ нетрудно догадаться из его названия. Задача этого устройства заключается в том, чтобы не давать цепи ГРМ слишком сильно колебаться, поскольку при сильных колебаниях цепь ГРМ может слететь с направляющих звёздочек. Возможен и второй вариант: цепь, основательно разболтавшись без успокоителя, просто оборвётся.

Если успокоитель не будет сдерживать колебания цепи ГРМ, цепь неизбежно оборвётся

Как правило, обрыв цепи ГРМ происходит тогда, когда скорость вращения коленчатого вала достигает максимальных значений. В такой ситуации водитель просто не успевает среагировать на обрыв цепи и вовремя заглушить двигатель. Всё происходит мгновенно. В результате клапаны и поршни мотора оказываются повреждены, причём устранить такие повреждения удаётся далеко не всегда.

После обрыва цепи ГРМ в первую очередь страдают клапаны. Восстановить их удаётся далеко не всегда

Иногда всё бывает настолько плохо, что проще купить новый автомобиль, чем возиться с восстановлением старого. Именно по этой причине за состоянием успокоителя цепи ГРМ необходимо тщательно следить.

Устройство успокоителя цепи ГРМ

Успокоитель цепи ГРМ — это металлическая пластина из высокопрочной стали. На пластине имеется пара крепёжных проушин с отверстиями для болтов.

Успокоители цепи на «классике» всегда выполнены из высокопрочной стали и могут служить годами

Рядом с успокоителем находится вторая часть этой системы — башмак натяжителя. Это изогнутая пластина, которая непосредственно соприкасается с цепью ГРМ. Для предотвращения преждевременного износа поверхность башмака покрыта износостойким полимерным материалом.

Вторая часть системы успокоения цепи ГРМ — башмак натяжителя. Без неё успокоитель цепи не будет работать

Располагается успокоитель цепи в правой части двигателя, под крышкой газораспределительного механизма, между звёздочками коленвала и вала ГРМ. Поэтому для замены успокоителя автовладельцу придётся снять крышку ГРМ и слегка ослабить цепь.

Принцип работы успокоителя цепи ГРМ

Как только владелец ВАЗ 2106 заводит мотор своего автомобиля, коленчатый вал и вал ГРМ начинают вращение. Однако эти валы не всегда начинают вращаться одновременно. Звёздочки валов соединены цепью ГРМ, которая со временем начинает слегка провисать из-за естественного износа. Кроме того, зубцы на звёздочках валов тоже со временем изнашиваются, что только увеличивает провисание.

Из-за износа зубцов на звёздочке ГРМ цепь провисает сильнее, и в конце концов может оборваться

В результате возникает ситуация, когда коленвал уже успел провернуться на четверть оборота, а вал ГРМ только начал вращение. В такой ситуации провисание цепи ГРМ резко увеличивается, и для ликвидации этого провисания к работе подключается гидравлический натяжитель.

С одной стороны находится башмак натяжителя, а с другой — успокоитель, являющийся второй частью системы успокоения

Его башмак прикручен к масляному штуцеру, который, в свою очередь, подключён к масляной магистрали с датчиком давления масла. Как только цепь провисает, датчик фиксирует резкое снижение давления масла в магистрали, после чего в магистраль подаётся дополнительная порция смазки. Под её давлением натяжительный башмак выдвигается и надавливает на цепь ГРМ, тем самым компенсируя возникшее провисание.

Всё это происходит очень резко, и в результате цепь ГРМ начинает сильно колебаться, причём не со стороны натяжительного башмака (там цепь надёжно придавлена), а на противоположной стороне. Для гашения этих колебаний применяется ещё одно устройство — успокоитель цепи ГРМ. В отличие от башмака натяжителя, в успокоителе нет никаких подвижных частей. По сути, это высокопрочная стальная пластина, о которую бьётся цепь ГРМ после того, как её придавит натяжительный башмак. Но если успокоителя в этой системе не будет, зубцы валов и цепь ГРМ износятся намного быстрее, что неизбежно приведёт к полному выходу мотора из строя.

ЦЕПНОЙ ПРИВОД ВАЗ 2107

Цепной привод на автомобилях ВАЗ предназначен для передачи движения от коленчатого вала на распределительный вал. Вращающийся распредвал кулачками открывает и закрывает клапана, посредством которых происходит наполнение цилиндров топливной смесью, и в них происходит рабочий цикл. Неисправности в системе газораспределения приводят к сбоям в работе или к полной остановке ДВС. Поэтому цепную передачу необходимо поддерживать в исправном состоянии и при необходимости проводить регулировку.

УСТРОЙСТВО

Устройство ГРМ ВАЗ 2107 довольно простое, в механизме нет ничего лишнего. В газораспределительном механизме двигателей ВАЗ-классика с цепным приводом присутствуют следующие детали:

• Впускные и выпускные клапана на головке блока цилиндров;
• Рокера;
• Распределительный вал;
• Шестерня (звездочка) промежуточного вала;
• Промежуточный вал;
• Металлическая шестерня (звездочка) распределительно вала;
• Цепь ГРМ;
• Натяжитель;
• Успокоитель;
• «Башмак» натяжителя (нижний успокоитель);
• Шестерня коленчатого вала.

Коленчатый и распределительный вал устанавливаются относительно друг друга в определенном положении. Для точной установки на шкиве коленвала и звездочке распредвала есть специальные метки. Неправильная установка в лучшем случае ведет к неустойчивой работе ДВС, в худшем варианте гнутся клапана в ГБЦ, и серьезный ремонт уже неизбежен.

НАТЯЖИТЕЛЬ

Натяжитель цепи играет очень важную роль в газораспределительном механизме – он поддерживает цепь в натянутом состоянии. На классических моделях ВАЗ всего существует три вида натяжителей:

• Стандартный механический;
• Автоматический;
• Гидронатяжитель.

Гидронатяжитель штатно устанавливается на авто Шевроле-Нива и Нива ВАЗ 21214. Но чтобы его поставить на ВАЗ 2107, необходимо переделать ГРМ под «гидравлику», тем более, такое устройство довольно капризное на «Классике».

Стандартный натяжитель состоит из элементов:

• Цилиндрического корпуса;
• Двух пружин;
• Плунжера;
• Стержня;
• Сухаря;
• Колпачковой фиксирующей гайки.

Стандартные натяжители могут быть различных производителей, цена деталей находится в пределах от 250 до 450 рублей, самыми дорогими и надежными считаются детали производства АвтоВАЗ и ТЗА. Но вообще надежность этих натяжителей довольно низкая – они часто выходят из строя.

Статья в тему: Датчик дроссельной заслонки на ВАЗ 2110: признаки неисправности

Автоматический натяжитель цепи ВАЗ 2107 устанавливается вместо штатного. Он обладает большей надежностью, так как в его устройстве нет механического плунжерного механизма с зажимом, доставляющего массу хлопот владельцам классических ВАЗов. В автоматическом устройстве цепь натягивается реечным плунжером. Выдвижное устройство для натяжки цепи надежно фиксируется и не сжимается под ударной нагрузкой цепи. Такой тип натяжителей на рынке появился сравнительно недавно, но уже зарекомендовал себя с положительной стороны.

Цепной привод ГРМ ВАЗ 2107 — описание

Цепная передача механизма ГРМ ВАЗ 2107 имеет большой ресурс, но когда-то приходит черёд и её замены. Необходимость в этом возникает в результате растяжения звеньев, когда натяжитель цепи уже не справляется с возлагаемыми на него функциями. Кроме этого, детали, отвечающие за нормальную работу привода ГРМ, со временем также подвергаются износу.

Основными элементами привода ГРМ ВАЗ 2107 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

В цепном приводе механизма газораспределения ВАЗ 2107 для гашения рывков и колебаний цепи применяется успокоитель. Без этой детали, при увеличении амплитуды колебаний, цепь может слететь с шестерён либо вовсе оборваться. Обрыв цепной передачи наиболее вероятен при максимальных оборотах коленчатого вала, что происходит мгновенно. В момент обрыва выходят из строя впускные и выпускные клапаны. После таких повреждений двигателю в лучшем случае потребуется капитальный ремонт.

Успокоитель цепи предназначен для гашения колебаний цепного привода во время работы двигателя

По своей конструкции успокоитель представляет собой пластину, которая выполнена из высокоуглеродистой стали с двумя отверстиями для крепления. Ещё одним элементом, одновременно отвечающим за успокоение и натяжение цепи, является башмак. Его трущаяся поверхность выполнена из полимерного материала высокой прочности.

Башмак натяжителя обеспечивает натяжения цепи, исключая её провисание

Натяжитель

Исходя из названия, можно понять, что устройство предназначено для исключения провисания цепи ГРМ во время работы двигателя. Существует несколько разновидностей таких механизмов:

• автоматические;
• механические;
• гидравлические.

Автоматические натяжители появились не так давно, но уже успели показать свои положительные и отрицательные стороны. Основным преимуществом изделия является то, что нет необходимости в периодической регулировке натяжки цепи, поскольку механизм удерживает её постоянно в натянутом состоянии. Из недостатков автонатяжителя выделяют быстрый выход из строя, высокую стоимость, плохое натяжение, о чём свидетельствуют отзывы некоторых автовладельцев.

Гидравлические натяжители работают в результате воздействия масла под давлением, которое подводится от системы смазки двигателя. Такое конструктивное исполнение не требует вмешательства со стороны водителя по части регулировки цепной передачи, но механизм иногда может подклинивать, что сводит на нет все его преимущества.

Наиболее распространённым натяжителем является механический. Однако он имеет существенный недостаток: изделие засоряется мелкими частичками, в результате чего плунжер заклинивает и механизм неспособен выполнять свои функции во время регулировки натяжения.

Натяжитель обеспечивает натяжение цепи и позволяет выполнять регулировку, когда это необходимо

Цепь

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов: на них стоят шестерни, на которые надевается цепь. После запуска силового агрегата, посредством цепной передачи обеспечивается синхронное вращение указанных валов. При нарушении синхронности по каким-либо причинам, происходит сбой в работе механизма ГРМ, в результате чего стабильная работа двигателя нарушается. В такой ситуации наблюдаются провалы мощности, ухудшение динамики, увеличение расхода топлива.

Цепь ГРМ в двигателе ВАЗ 2107 предназначена для соединения коленчатого и распределительного валов

По мере эксплуатации автомобиля цепь растягивается, поскольку на неё возлагаются высокие нагрузки. Это говорит о необходимости периодической регулировки. В противном случае провисание приведёт к перескакиванию звеньев на шестернях, в результате чего нарушится работа силового агрегата. Чтобы этого не происходило, заводом рекомендуется проводить регулировку натяжения цепи каждые 10 тыс. км. пробега.

Признаки и причины неисправности цепного привода

Цепная передача ГРМ, в отличие от ременной, расположена внутри мотора и, чтобы оценить в каком состоянии находятся элементы, потребуется частичная разборка силового агрегата. Существуют определённые признаки, которые свидетельствуют о том, что с цепным приводом не всё в порядке и требуется его натяжка либо замена.

Гремит цепь

Неполадки с цепью могут проявляться следующим образом:

• гремит на холодную;
• стучит на горячую;
• присутствует посторонний шум при нагрузке;
• постоянный металлический звук.

При появлении посторонних шумов рекомендуется в ближайшее время посетить СТО либо самостоятельно разобраться с проблемами в приводе ГРМ и оценить состояние всех элементов, отвечающих за его работу (натяжитель, башмак, успокоитель, цепь, шестерни). Если продолжать ездить на автомобиле с гремящей цепью, повышается износ деталей.

Из-за повреждения или поломки элементов привода ГРМ, цепь может греметь

Основными причинами, которые приводят к выходу из строя комплектующих частей ГРМ, являются:

• несвоевременная замена масла в двигателе либо использование не той марки, которая рекомендуется заводом-изготовителем;
• применение запчастей низкого качества (неоригинальных);
• малый уровень масла в двигателе или слабое давление;
• несвоевременное техническое обслуживание;
• неправильная эксплуатация;
• некачественный ремонт.

Одной из вероятных причин того, что цепь начинает греметь, является её растяжение и неисправность натяжителя. В результате этого цепной привод не удаётся натянуть должным образом, в моторе появляется равномерный шум, схожий с работой дизельного двигателя. В большинстве случаев звук прослушивается при работе на холостых оборотах на непрогретом моторе.

Видео: почему гремит цепь на «классике»

Перескочила цепь

При слабом натяжении цепь вытягивается довольно быстро и может перескочить на зубьях шестерён. Такое возможно в результате поломки башмака, натяжителя или успокоителя. Если цепь перескочила, то происходит сильное смещение зажигания. В этом случае необходимо провести дефектовку деталей привода механизма газораспределения.
