Подстройка характеристик звука

Нажимайте кнопку выбора, пока не появится нужный параметр.

Поворачивая дисковый регулятор, настройте выбранный параметр.Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

Можно установить следующие параметры (дополнительные сведения см. на указанной странице руководства):“

” указывает значения по умолчанию.

Настройка кривой эквалайзера

Меню “CUSTOM” , появляющееся при нажатии кнопки EQ3, позволяет настроить собственные установки эквалайзера.

Выберите источник, затем несколько раз нажмите кнопку выбора, чтобы выбрать “EQ3” .

Поворачивая дисковый регулятор, выберите вариант “CUSTOM” .

Нажимайте кнопку выбора, пока не появится индикация “LOW” , “MID” или “HI” .

Поворачивая дисковый регулятор, настройте выбранный параметр.Уровень громкости настраивается в диапазоне от –10 дБ до +10 дБ с шагом 1 дБ.

Повторите шаги 3 и 4, чтобы настроить кривую эквалайзера.Чтобы восстановить заводскую настройку кривой эквалайзера, нажмите и удерживайте кнопку выбора перед завершением настройки.Через 3 секунды по окончании настройки дисплей возвращается в обычный режим воспроизведения/приема.

СоветМожно также настроить другие типы эквалайзера.

Выбор типа эквалайзера: “XPLOD” , “VOCAL ” , “EDGE” , “CRUISE” , “SPACE” , “GRAVITY” , “CUSTOM” или “OFF ” (

Выбор режима DSO: “1” , “2” , “3” или “OFF ” (

Настройка кривой эквалайзера.

Настройка баланса между правыми и левыми громкоговорителями: “RIGHT-10” – “CENTER” (

Настройка баланса между передними и задними громкоговорителями: “FRONT-10” – “CENTER” (

Настройка громкости сабвуфера: “+10 dB” – “0 dB” (

(Если установлено минимальное значение, отображается индикатор “ ATT” .)

Настройка громкости каждого подсоединенного дополнительного оборудования. Эта настройка исключает необходимость регулировки громкости для разных источников (стр. 16).Диапазон регулировки: “+18 dB” – “0 dB” (

*1 Когда активизирована функция эквалайзера

*2 Когда активизирован источник AUX.

источник

Особенности

Особенности автомагнитол Sony могут отличаться в зависимости от модели головного устройства.

Предлагаем ознакомиться с основными особенностями аудиосистем на примере модели gt660ue, эта магнитола считается одной из самых востребованных среди покупателей:

1. Эта модель оснащается USB-разъемом. Магнитолы с флешкой позволяют считывать данные с накопителей.
2. На передней панели этой модели расположен AUX-выход. С его помощью водитель может прослушивать музыку, подключив к автомагнитоле мобильный гаджет либо МП3-плеер.
3. В соответствии с данными, указанными в инструкции по эксплуатации, данная модель оборудуется достаточно мощным звуковым процессором. Следует отметить, что эта особенность также характерна для многих других моделей, в частности, xplod, g3100ue, a30, a35ue и т.д.
4. Практически все модели магнитол этого бренда характеризуются огромным функционалом, который включает в себя множество настроек для низких частот и эквалайзера.
5. Конкретно эта модель — gt660ue — характеризуется динамической тонкомпенсацией.
6. При необходимости потребитель может настроить временные задержки звука.
7. Устройство работает с русскоязычными тегами.
8. У пользователя есть большой выбор вариантом для подсветки клавиш управления и дисплея аудиосистемы. В частности, в данной модели есть 20 стандартных цветов, но если возникнет необходимость, то пользователь может добавить около 36 тысяч новых цветов.
9. Головное устройство включает в комплектацию также пульт ДУ.
10. В комплекте к аудиосистеме также идет подробная схема для подключения и настройки аудиосистемы, в ней указана подробная распиновка.

Особые настройки

Для некоторых автолюбителей будут полезны следующие функции:

• выключение режима Demo;
• установка даты и времени;
• настройка отображения пробок через TMC на магнитоле.

Демо-режим нужен для показа возможностей прибора в условиях магазина. Если его оставить, то при выключении девайса будет работать подсветка и светящиеся надписи на дисплее.

Отключить Demo-режим можно в скрытом меню, нажав на клавишу SRC на выключенной магнитоле. С помощью поворота ручки джойстика следует найти пункт DEMO и переключить датчик из положения ON в OFF. Кнопка BAND предназначена для выхода из меню.

Время и дата выбираются также в скрытом меню, но в раздел System, где можно выбрать 12 или 24-часовой режим и изменить нужные показатели поворотом колеса.

Отображение пробок через TMC поддерживают программы Garmin и iGo. Установив одну из них, можно получать информацию о движении на дорогах крупных городов (о пробках, авариях, ремонтах дорожного полотна и др.). В iGo есть возможность сохранить список радиостанций, транслирующих интересующие автовладельца данные. С помощью этих программ на дисплее магнитолы может отображаться маршрут движения между заданными пунктами, время возможных задержек из-за пробок и др. Для работы данных приложений нужен комплект лицензий iGo Primo и специальных лицензий TMC .

Для того чтобы установить параметры звуковоспроизведения в автомагнитоле, которые позволят владельцу насладиться хорошим качеством музыки, не обязательно обращаться к специалистам, можно сделать это самостоятельно. Высокого качества звука можно добиться и от недорогой аудиосистемы, правильно определив параметры воспроизведения звука. В некоторых моделях есть возможность установки дополнительных приложений, которые повысят уровень комфорта при передвижении на автомобиле.

источник

Возможные неисправности и способы их устранения

С какими неисправностями может столкнуться автовладелец:

1. Магнитола не реагирует на пульт управления. Вероятнее всего, причина проблемы заключается в севшей батарейке, значительно реже выходит из строя сам ПДУ. Решить проблему можно путем замены аккумулятора или ремонтом пульта.
2. Устройство самопроизвольно отключается. Проблема может заключаться в питании. Нужно проверить силовой кабель, прозвонить электроцепь подключения. Если провод будет ненадежно зафиксирован в разъеме магнитолы, то система может отключаться, когда автомобиль едет по кочкам или попадает в ямы.
3. Не регулируется звук, для его увеличения или уменьшения водителю приходится дольше крутить колесико. На практике в некоторых моделях регулятор звука — это слабое место системы. При интенсивной эксплуатации он может выйти из строя и перестать работать. В таком случае нужно разбирать аудиосистему и менять сам регулятор.
4. Не читаются данный с CD-диска или USB-накопителя. Такая проблема может быть программной, в данном случае потребуется детальная диагностика устройства и его ремонт. Но может быть такое, что диск не воспроизводится по причине его повреждения или записи треков на носитель в несоответствующем формате. К примеру, магнитола читает только WAV, а вы записали треки в формате MP3. Также причина может заключаться в поврежденном диске. Что касается флешек, то некоторые устройства не воспроизводят данные, записанные на накопитель, работающий в формате NTFS или FAT32. Нужно попытаться отформатировать карту памяти в другой формат (автор видео — Александр Хайруллин).

Пошаговая настройка

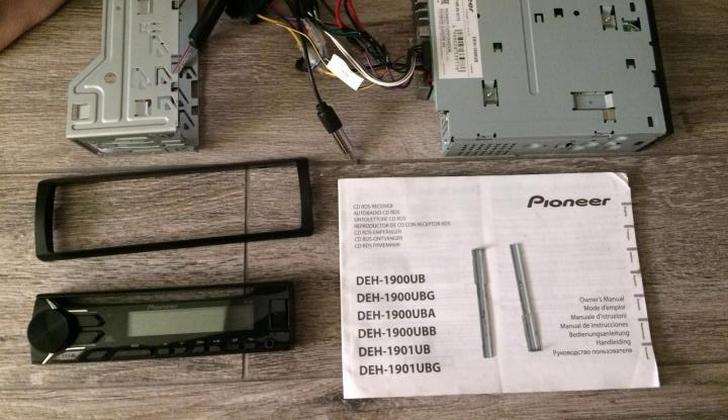

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2017 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

• низкочастотные звуки;
• баланс фронтальных и задних динамиков;
• распределение звукового сигнала между колонками с правой и левой сторон.

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

• для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
• ударные инструменты хорошо звучат на частоте 250 Гц;
• параметры передачи голоса регулируются на 250-800 Гц;
• частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

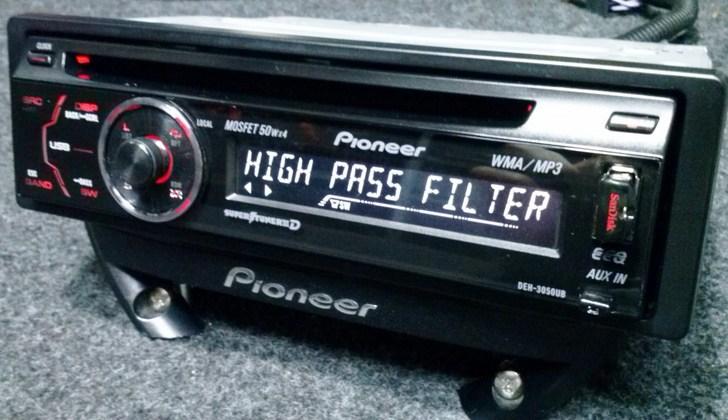

Фильтр высоких частот

После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

Фильтр низких частот

С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.

В нем представлены 3 значения режима сабвуфера:

• Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
• Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
• Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

• Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
• Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
• Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.

Инструкция по эксплуатации

Штатная магнитола Форд Фокус 2 6000CD включается отдельной кнопкой, допускается прослушивание музыки при отключенном зажигании. Встроенный таймер автоматически выключит устройство через 60 минут работы. Корректировка громкости воспроизведения производится вращением рукоятки, расположенной в центре фронтальной панели магнитолы.

Боковые кнопки позволяют выбирать режимы работы, регулировка параметров производится через встроенное меню, которое вызывается нажатием на кнопку Menu. Для перехода между разделами используются повторные нажатия, изменение значения выполняется правой кнопкой с символикой в виде треугольника. В руководстве приведен ручной и автоматический алгоритм поиска радиостанций, обнаруженная частота записывается в ячейки памяти.

Функции

Основные функции оборудования:

• защита изделия от кражи цифровым паролем;
• отображение времени и даты на экране;
• регулировка низких и высоких частот;
• воспроизведение компакт-дисков и композиций в формате MP3;
• случайное воспроизведение и повтор мелодии;
• прием радиостанций в 3 диапазонах;
• отображение на дисплее дорожной информации RDS;
• возможность подключения мобильного телефона (если в магнитоле есть Bluetooth);
• коммутация внешних устройств через порт Aux (требуется доработка оборудования).

Как включить Блютуз

Чтобы включить Блютуз на головном устройстве, потребуется выполнить действия:

1. Активировать питание мультимедийного центра.
2. Нажать несколько раз на кнопку с надписью Menu, что позволит войти в режим программирования функций магнитолы (раздел ADV Menu).
3. Коротко нажать на правую кнопку перемещения по разделам, на дисплее появится текст TA Local.
4. Затем выполнить серию коротких воздействий на клавишу Menu. Кнопка нажимается до момента отображения на дисплее надписи BT OFF, указывающей на отключенное состояние блока беспроводной связи.
5. Нажать на клавишу перемещения по разделам справа на панели. На дисплее включится текст BT On, затем будет выход из режима программирования нажатием на кнопку Menu.
6. Соединить телефон и головное мультимедийное устройство по каналу беспроводной связи.

Если устройство не включается, то необходимо проверить наличие контроллера в магнитоле, поскольку часть машин Ford не оснащены модулем беспроводной связи. Возможна доработка головного устройства путем установки конвертера сигнала, поскольку конструкция магнитолы содержит элементы для поддержки Bluetooth. В процессе модернизации магнитолы устанавливается микрофон, позволяющий вести разговор по телефону в режиме «свободные руки».

Как подключить Aux

Разъем Aux позволяет подключать внешние проигрыватели, коммутация осуществляется кабелем с разъемом диаметром 3,5 мм. Для начала работы устройство переводится в режим трансляции сигнала через штекер Аукс.

Если на магнитоле не предусмотрено гнездо Aux, то владелец может самостоятельно доработать конструкцию:

1. Демонтировать головное устройство, для снятия корпуса понадобятся 4 специальные пластины, которые вставляются в пазы на фронтальной панели.
2. Отсоединить штекеры от разъемов, а затем найти контакты, отвечающие за коммутацию порта Aux.
3. Подсоединить к контактам кабели (при помощи самодельного разъема), проводка выводится к месту установки коммутационного гнезда. Владельцу необходимо приобрести разъем, который устанавливается в полости перчаточного ящика или на заглушках панели приборов (в удобном для доступа месте).
4. Установить на штатные места детали, а затем протестировать совместную работу устройств.

Как подключить флешку

Если пользователь желает подключить флешку, то потребуется установить разъем USB. Штекер подсоединяется к контактам Aux через специальный конвертер сигналов со встроенным преобразователем напряжения и декодер. Порты выводятся на внешнюю панель корпуса или на заглушки кнопок. Если все сделать правильно, устройство порадует своего обладателя.

Владельцы более современных и дорогих автомобилей уже привыкли к тому, что штатная магнитола представляет собой полноценный мультимедийный центр. Даже в небогатых комплектациях почти всех машин после 2014-2015 гг. мультимедийка содержит ровно столько функций, чтобы заменить собой полнофункциональный музыкальный центр с поддержкой внешних устройств и разных форматов файлов, навигатор, сенсорный экран, поддержку парктроника и камер заднего вида или кругового обзора. К сожалению, штатная магнитола Форд Фокус 2 не предоставляет иной возможности, кроме как слушать радио и проигрывать CD-аудиодиски. Как включить блютуз на магнитоле Форд 2600CD и насколько это возможно по инструкции, разберёмся вместе.

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Способы подключения

Существует 3 метода установки магнитолы, каждый из которых считается правильным.

Обычная кнопка

Подключение осуществляется через кнопку, к которой подводится красный кабель головного устройства. Она имеет двухфазный тип. При использовании такой схемы подключения магнитолы Sony блок управления работает постоянно. При необходимости выключения звуковой аппаратуры питание прекращают нажатием кнопки.

Аварийка

В этом случае применяется не простая кнопка, а автомобильная аварийка. Работает система следующим образом:

• при использовании аварийки питание на головной блок подается через постоянный плюсовой кабель;
• если кнопка не нажата, магнитола подпитывается от замка зажигания.

Схема подключения автомагнитолы Сони выглядит следующим образом:

• провод подсветки аудио устройства подсоединяют к подсветке прикуривателя;
• питание после поворота ключа подается с колодки часов;
• электрический ток поступает с аккумулятора или прикуривателя;
• черный провод отводится от прикуривателя.

Через соленоид

Если автомобиль снабжен двухпроводным соленоидом, срабатывающим при закрытии и открытии дверей, схема подключения автомагнитолы Sony выглядит так:

• при открытии двери машины сигнал попадает в реле Р1, последнее срабатывает и начинает подавать питание к головному устройству;
• при закрытии двери срабатывает реле Р2, питание прекращается, аудио устройство отключается.

Монтаж автомагнитолы и как ее снять

После подключения автомагнитолы к бортовой сети одним из вышеуказанных способов выполняются следующие работы:

• Подключение динамиков. Для этого используют многожильный акустический провод с сечением 2-4 мм. Динамики снабжены 2 клеммами различных размеров. Широкая шпилька подсоединяется к плюсу, узкая — к минусу. Длина проводов должна быть минимальной, в противном случае качество звука будет ухудшаться. Рекомендуется подключать 4 динамика — 2 задних и 2 боковых.
• Подключение антенны. Эта часть системы дает возможность прослушивания радио. Если штатная антенная отсутствует, рекомендуется купить активную. Установить ее несложно. Антенну приклеивают к лобовому стеклу автомобиля. После этого ее нужно подключить к проводу белого цвета, помеченному маркировкой REM или AMP.

Снять автомагнитолу можно следующим образом:

• с аккумуляторной батареи скидывают массу, что помогает предотвратить возникновение короткого замыкания;
• наружную панель снимают, отдергивая фиксаторы и подтягивая вверх;
• вывинчивают шурупы, расположенные над консолью системы климат-контроля;
• убирают пепельницу (после этого нужно снять винты, удерживающие головной блок магнитолы).

После выполнения указанных работ аудио устройство можно вытащить.

Основные настройки

Кроме регулировки качества звука, пользователь настраивает дополнительные параметры, позволяющие расширить функциональные возможности головного проигрывателя. Перечень опций зависит от конструкции изделия, часть магнитол допускает подключение внешних накопителей или смартфонов по протоколу беспроводной связи Bluetooth. Функция позволяет хранить композиции на переносном накопителе, магнитола используется для воспроизведения или усиления звука.

Радио

Существует 3 способа настроить магнитолу на прием радиостанций:

• Автоматический поиск частот через раздел BSM. Оборудование сканирует диапазон и последовательно записывает в память частоты радиостанций с наиболее мощным или устойчивым сигналом. При этом на экране может отображаться номер ячейки, название радиостанции или частота (зависит от типа магнитолы). Пользователь может предварительно выбрать шаг сканирования диапазона (100 или 50 кГц).
• Полуавтоматический поиск, запускаемый нажатием на клавиши сканирования эфира. После обнаружения сигнала поиск останавливается, пользователь слушает транслируемую музыку в машине. Водитель может сохранить понравившуюся волну в памяти головного устройства и перейти к дальнейшему сканированию диапазона. Записанные станции выбираются путем нажатия кнопок, отвечающих за ячейки памяти. Также для выбора частот используется штатный мультируль, к китайской магнитоле узел подключается через конвертер сигнала.
• Ручное сканирование диапазона выполняется до момента обнаружения необходимой частоты радиостанции, которая отобразится на дисплее. Затем владелец автомашины или записывает частоту в память, или слушает контент до выключения оборудования. Корректно настроенная автомагнитола, работающая с исправной антенной в зоне устойчивого приема сигнала, обеспечивает передачу звука без треска и помех.

При настройке радиоприемника пользователь устанавливает уровень вещания сигнала в диапазоне FM. Магнитолы позволяют настроить прием сигналов о дорожной ситуации TA с возможностью автоматического перехода на другую радиостанцию, транслирующую идентичную информацию (параметр AF).

Время

Владелец автомобиля устанавливает время на магнитоле через раздел Clock, предусмотренный в меню. Изменение значения часов или минут производится кнопками или вращением регулятора громкости. Часть оборудования автоматически синхронизирует время по сигналам RDS, передаваемым на поднесущей частоте радиостанций диапазона FM. Для корректного отображения времени необходимо изменить установки летнего или зимнего времени (требуется на части проигрывателей). Часы отображаются на дисплее, допускается регулировка места расположения табло.

Язык и календарь

Настройка магнитолы позволяет скорректировать язык, хотя многие владельцы пользуются английским меню (включено по умолчанию). Для изменения режима следует войти в меню, язык в оборудовании стандарта 1 DIN переключается нажатиями на кнопки. Если в автомобиле установлена магнитола с сенсорным дисплеем, требуемый параметр выбирается из разворачивающегося списка. Аналогичным образом настраивается календарь, используемый в оборудовании на базе операционной системы Android.

На штатных магнитолах предусмотрен календарь, который программируется через меню головного устройства или через информационный дисплей бортового компьютера. Часы и дата отображаются на дисплеях, расположенных на комбинации приборов и магнитоле. Алгоритм настройки зависит от модели машины, особенности программирования изложены в инструкции по эксплуатации.

Отображение пробок

Навигационный блок, встречающийся на некоторых автомобилях, является частью конструкции штатного оборудования, оснащенного сенсорными дисплеями, диагональю 5-8″ (зависит от модификации). На экране отображается карта местности и показывается положение автомобиля, определяемое по спутникам GPS или ГЛОНАСС. Настройка штатной магнитолы не предусматривает информирования водителя о пробках, поскольку обмен такими данными со спутниками не предусмотрен.

Оборудование допускает получение информации через подписку ТМС по отдельной составляющей частоты трансляции радиостанций диапазона FM. Настройка отображения пробок через TMC на магнитоле заключается в установке IMEI-конвертера для карт Garmin и генератора ключей. После получения кода, состоящего из 25 символов (цифр и букв латинского алфавита), информация вносится в регистрационное окно. Затем пользователь настраивает цвета для отображения свободных или занятых маршрутов, условные обозначения трафика.

Демонстрация на автомагнитоле JVC

При поставке изготовителем Пионер на устройстве установлено значение DEMO ON

Сразу после приобретения и подключения автомагнитолы важно понять, отключить демонстрацию, призванную рекламировать аппарат при продаже. Использовать автомагнитолу Пионер в таком состоянии можно, но не представляется комфортным, так как при выключении аппарата не гаснет подсветка, а с дисплея не сходит бегущая строка

Отключить Демо на магнитоле Пионер очень просто:

1. Если не помогает долгое нажатие на mute, то необходимо отключить магнитолу Пионер, зайти в инженерное меню и продолжительно нажать клавишу SRC (Source).
2. В настройках, поворачивая колесико, доходим до строки DEMO.
3. Переводим из индикации ON в OFF.
4. Закрываем настройки нажатием BAND.

Инженерное меню автомагнитолы Pioneer

Таким образом, после приобретения современной автомагнитолы Pioneer, настройка устройства вполне доступна для самостоятельных действий.

У японцев из JVC демонстрация включается автоматически, если воспроизведение звука не происходит в течение нескольких минут. Но отключение Демо устроено просто:

1. Нажать клавишу SEL (select) и удерживать ее пока на мониторе не отобразится один из пунктов настройки.
2. Перебором пунктов меню выбираем пункт DEMO OFF. На некоторых моделях выбираем пункт DEMO ON и нажимая кнопку – переводим в DEMO OFF.

Автомагнитола JVC

Для отключения Демо, который запускается после выключения магнитолы Sony, необходимо выполнить такую последовательность:

1. Нажать с удержанием клавишу Select. Появится монитор настройки.
2. Поворачивать диск настройки пока не появится «DEMO”, а потом нажать диск настройки.
3. Поворачивая диск настройки, выбрать значение «DEMO-OFF” и вновь нажать диск. Настройка окончена.
4. Нажать клавишу (BACK). Монитор вернется в состояние обычного воспроизведения музыки/видео.

Кстати, многие автолюбители жалуются на самостоятельное переключение проигрывателя на другую радиоволну. За это отвечает функция AF (alternative frequency). Она отвечает за переход на более мощный радиосигнал, если выбранная частота, по мнению устройства, недостаточно сильна.

Отключить ее несложно, например, для автомагнитолы Pioneer DEH порядок действий таков:

1. Нажать кнопку «TA» и не отпускать ее, пока не включится функция «AF». На дисплее появится индикатор «AF».
2. Нажать кнопку «TA» и не отпускать ее, пока не выключится функция «AF».

В проигрывателях других марок отключение демонстрации осуществляется схожим образом:

• зайти в инженерное меню;
• перебором параметров найти строку DEMO и переставить OFF на ON;
• выйти из меню.

Всё элементарно, подсветка более не будет беспокоить водителя и пассажиров, аккумулятор станет более защищенным от разрядки, и музыка в дороге станет одним сплошным удовольствием.

Довольно много людей сталкивалось с вопросом, как выключить магнитолу Pioneer. Особенно часто с такой потребностью сталкиваются владельцы штатных магнитол. В таком случае, при выключении магнитолы вы увидите переход в режим «часы». При этом будет работать подсветка кнопок. Водители обычно обвиняют в этом неумелых мастеров, которые подключали прибор.

Как выключить магнитолу Pioneer? Такой вопрос довольно часто можно услышать в местах, где собираются автолюбители. Все дело в том, что инструкция по эксплуатации не освящает этот вопрос. Если ее прочитать, то можно подумать, что такое поведение головного устройства стереосистемы вполне нормально. Но, тут же всплывают нехорошие мысли. Основная из них, это возможность разрядки аккумулятора при длительной стоянке. Поэтому, нужно все-таки научиться отключать магнитолу.

Провода

Чтобы подцепить плюсовой провод, необходимо обладать определенной сноровкой. Непременно нужно запастись предохранителем, если собираетесь делать подключение магнитолы Sony CDX напрямую от АКБ

Особое внимание уделяем диаметру проводки. Он не должен быть меньше, чем разъем главного устройства

Если это выполнить невозможно, то тогда можно магнитолу подключить через прикуриватель. Но это следует делать только в самом крайнем случае. Чтобы минимизировать потерю энергии с АКБ, подключать нужно согласно порядку данных действий:

• Масса – это черный кабель, который идет от АКБ;
• Силовой либо плюсовой на двенадцать Вольт – это желтый кабель, который идет от АКБ;
• За сигнал на включение главного устройства от 33 (замок зажигания), отвечает красный кабель;
• Антенна на другие устройства – синий провод.

А вот если затронуть вопрос, какие ставить диоды, то в данном случае разницы нет, можно любы применять, типа КД522Б.

Разъем и различие по оттенкам

Если вы собираетесь самостоятельно подключать магнитолу Sony, то схема проводов в конечном итоге будет выглядеть следующим образом:

1. За память и питание головного устройства отвечает силовой провод желтого цвета. Поэтому, изначально его нужно присоединить как плюсовой;
2. Отключает работу головного устройства провод красного цвета, хотя он тоже силовой. Его необходимо подключить. Согласно инструкции, его нужно присоединить к замку зажигания. Если так сделать, то главное устройство при выключении зажигания также будет отключаться.
3. Не рекомендуется соединять плюсовые провода вместе. Если пренебречь этой рекомендацией, то автомагнитола будет постоянно работать, а это грозит быстрым обесточиванием АКБ, особенно когда мотор авто не работает. Подключение магнитолы Sony xplod (видео).

Если у вас машина марки ВАЗ, и вы хотите поставить в нее автомагнитолу Sony, например, GT200E, то можно это сделать так:

1. l Красный провод присоединяем к пятому контакту колонки БСК, а не к замку зажигания. Не смотря на то, что данная схема оригинальна, все же в ней присутствуют недостатки. Когда в авто сидит человек некоторое время, то чтоб он смог слушать музыку, нужно не вынимать ключ из зажигания. Да и при таком подключении расход электроэнергии увеличивается;
2. l Через обычную кнопку. Ее ставят на кабель, который имеет красный цвет ГУ. У нее обычный функционал – включить или выключить. ГУ работает постоянно при таком раскладе. Когда машина долгое время стоит, просто нажатием кнопки прекращаем поступление питания с АКБ.
3. l Через аварийку. Когда мы ее задействуем, то питание на ГУ будет идти по средствам постоянного плюса. Питание на ГУ подается через кабель красного цвета от замка зажигания. В этом случае схема будет иметь такой вид:

• С колодки часов плюс поступает после зажигания.
• От прикуривателя либо АКБ идет постоянный ток.
• С прикуривателя идет провод массы, который имеет черный цвет.

Когда в машине есть двухпроводных соленоид, срабатывающий на открытие или закрытие по средствам переменчивости полярности, то схема подключения магнитолы Sony CDX-s22 будет выглядеть так:

• При открытии дверей машины, происходит подача положительного заряда на реле P1 c соленоида. После того, как он срабатывает, идет забор питания с АКБ по средствам выводов своих контактов и реле P2. Тем самым присоединяя ГУ к питанию.
• Следовательно, когда дверь авто закрывается, цепочка обрывается, следовательно происходит отключение ГУ.

У этой схемы много минусов, в том числе за счет дополнительного реле наблюдается большой расход тока. Тем не менее, когда вы купили новое авто, или просто хотите сменить магнитолу, чтоб все сделать правильно, выберете оптимальную для вашего случая схему подключения, и в точности следуйте ей. Тогда у вас точно все получится.
