Принцип работы и устройство современного автомобильного генератора

Проверка щеток генератора ВАЗ 2110

Также на износ щёток указывают следующие признаки:

• Спонтанное отключение электроники без видимых причин
• Падение напряжения в бортовой сети
• Быстрая разрядка аккумуляторной батареи, которая после этого отказывается заряжаться

Эти проблемы сигнализируют о том, что генераторные щётки нужно срочно заменить. В противном случае автомобиль станет просто бесполезен и даже опасен. Не бойтесь, устранить проблему гораздо проще, чем кажется! Но для начала нужна правильная диагностика. Вдруг причина неприятностей окажется не в щётках?

В первую очередь, проверить состояние щёток можно визуально. Для этого потребуется обесточить и снять сам генератор и посмотреть, насколько выступают щётки из корпуса держателя. Если их уже не видно, значит, они стёрлись и подлежат замене. Также для проверки состояния щёток можно применить электрический мультиметр, который есть в гараже у многих автомобилистов. Это прибор, измеряющий как напряжение тока, так и электрическое сопротивление. Достаточно переключить тестер в режим омметра.

Затем нужно взять 12-вольтовую лампу с двумя проводами и подсоедините их к клеммам B+ и D+ автомобильного генератора. Щупы мультиметра прикладываем к разным концам щётки. Исправная щётка имеет сопротивление 0,05 Ом. Если это значение выше, щётки пора менять.

Замена щёток на ВАЗ-2110

Для того, чтобы снять щётки с генератора лучше всего сначала снять сам генератор. Для этого понадобятся:

• Гаечный ключ на 13
• Торцовый ключ на 8
• Плоская отвёртка
• Ключ на 10

Непосредственно для демонтажа генератора нужны ключи на 10 и на 13. В процедуре снятия генератора на «десятках» с 8-клапанными и 16-клапанными моторами есть отличия. В машине с 8-клапанным двигателем устройство можно достать сверху открыв капот, а вот на авто с 16-клапанным движком придётся снимать защиту картера и проводить демонтаж генератора находясь под днищем автомобиля.

Перед тем, как искать генератор, нужно отсоединить минусовую клемму аккумуляторной батареи. После этого можно приступать к демонтажу. Сперва, открутите гайку на плюсовом контакте генератора (B+).

Пора приниматься за ременный привод генератора. Ослабьте нижнюю гайку с помощью ключа на 13.

То же самое сделайте с верхней гайкой.

Ослабьте болт натяжителя и снимите генераторный ремень. Открутите полностью крепежные болты генератора.

Выкрутите регулировочный болт и снимите натяжную планку

После этого генератор можно вытащить из подкапотного пространства.

Часто спрашивают, а можно ли заменить щётки, не снимая генератора. Можно, но это будет гораздо сложнее, так как есть риск потерять значимые детали и повредить устройство. Кроме того, подобный трюк вряд ли пройдёт на 16-клапанном моторе, где даже просто подобраться к генератору уже нелёгкая задача.

Щёточный узел крепится на генераторе всего одним болтом, но для того, чтобы его достать, потребуется к стандартному набору инструментов добавить карданный шарнир с удлинителем и снять аккумулятор. Для начала рукой отсоедините от генератора все подключенные к нему провода и контакты. Помогайте себе плоскогубцами по необходимости. После этого карданным шарниром выкрутите болт щёткодержателя и постарайтесь его не потерять. После этого вставьте в держатель новые щётки и закрутите болт на место. Если будет трудно, — делайте замену щёток первым способом, сняв генератор.

ЗаключениеАвтомобиль как живой организм — все его детали требуют за собой бережного ухода и аккуратного обращения.

Но, как и человеческий организм, машина иной раз дает «сбои».

Выход из строя электрического генератора может доставить массу проблем автовладельцу,

но в его ремонте нет ничего сложно, и уж тем более, нет ничего такого, с чем бы не справился мужчина.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Диагностика таких показателей, как напряжение, сила тока, сопротивление, необходима также два раза в год. Для её осуществления вам понадобятся специальные приборы — вольтметр, мультиметр или нагрузочная вилка.

Зарядка аккумулятора от генератора

Во время движения автомобиля установка для генерации электроэнергии вырабатывает зарядное напряжение, оно и является главным ресурсом для подзарядки аккумулирующего блока. Процесс зарядки аккумулятора от двигателя осуществляется в щадящем режиме, полностью исключая возможность закипания электролита в банках.

Какая зарядка должна идти с генератора на аккумулятор?

Какая должна быть зарядка аккумулятора от генератора для обеспечения его полноценной работы? Принято считать, что для полноценного восполнения энергетических затрат аккумулятора достаточно будет генерирующего устройства, объём зарядного тока которого составляет не менее 10 % ёмкости самого накопителя. Другими словами, для АКБ в 70 ампер/часов система генерации обязана выдавать не менее 7 ампер зарядного тока, что и будет являться нормальной зарядкой аккумулятора от генератора. Мощность аккумулирующего источника должна соответствовать рекомендациям завода-производителя автотранспортного средства.

В случае использования более мощного аккумулирующего блока, токовой величины, генерируемой при работе автодвигателя, может быть недостаточно для полноценного восстановления энергетического расхода. Это в дальнейшем способно привести к разрядке батареи и возникновению проблем с запуском двигателя. Кроме того, следует помнить и о нагрузке от всех электроприборов, которыми оснащена машина, – с ней генерирующий источник тоже обязан справляться.

А как обычный автолюбитель может проверить наличие зарядки аккумулятора от генератора?

Как самостоятельно проверить, заряжает ли генератор аккумулятор?

Автотранспортные средства XXI века оборудованы бортовыми электронными системами, контролирующими работу всех механизмов, а также позволяющими осуществлять проверку зарядки аккумулятора от генератора. В случае потери заряда батареей на панели приборов загорится красным её значок. Помимо того, с помощью современных электронных приборов можно отслеживать значение напряжения в сети.

А как быть тем, у кого машина старого образца, без наворотов? Есть так называемые «шоферские» способы, позволяющие проверить, заряжает ли генератор аккумулятор:

• Снятие клеммы с АКБ – при неисправности генератора двигатель тут же заглохнет (подходит только для систем с механическим зажиганием).
• Замыкание плюсовой клеммы кратковременно на массу – проверка на искру.

Приведённые способы запрещено использовать при диагностике современных авто – мгновенно выйдут из строя блок управления, предохранители или диодный мост.

Как проверить зарядку генератора прибором мультиметром?

Контролировать работу генераторной установки, проводить диагностику значения силы тока, напряжения, сопротивления следует в течение года не реже двух раз.

Как проверить, идёт ли зарядка на аккумулятор? Диагностику разности потенциалов возможно осуществить двумя методами:

1. Напрямую на генераторной обмотке.
2. Через аккумуляторный блок, с которым источник генерации энергии неразрывно связан проводом большого сечения напрямую.

Подключим провода прибора в любом порядке к клеммам АКБ и определим сетевое напряжение, величина которого не должна быть ниже 12 В. На холостом же ходу мотора при полностью отключенной нагрузке допустимое напряжение определяется диапазоном от 13,5 до 14 В. При этом возможны отклонения не более 0,2 В в сторону уменьшения или увеличения.

Полезные советы в помощь

В завершение рассказа об автомобильных генераторах стоит выделить ряд советов, что необходимо, а чего нельзя делать автовладельцам в процессе эксплуатации.

Главный момент — установка, в процессе которой важно с предельным вниманием подойти к подключению полярности. Если ошибиться в этом вопросе, выпрямительное устройство поломается и возрастает риск возгорания

Если ошибиться в этом вопросе, выпрямительное устройство поломается и возрастает риск возгорания.

Аналогичную опасность несет и пуск двигателя при некорректно подключенных проводах.

Чтобы избежать проблем в процессе эксплуатации, стоит придерживаться ряда правил:

Следите за чистотой контактов и контролируйте исправность электрической проводки автомобиля

Отдельное внимание уделите надежности соединения. В случае применения плохих контактных проводов уровень бортового напряжения выйдет за допустимый предел

Следите за натяжкой генератора. В случае слабого натяжения источник питания не сможет выполнять поставленные задачи. Если же перетянуть ремень, это чревато быстрым износом подшипников. Отбрасывайте провода от генератора и АКБ при выполнении электросварочных работ. Если контрольная лампочка загорается и продолжает гореть после пуска мотора, выясните и устраните причину.

Отдельное внимание стоит уделить реле-регулятору, а также проверке напряжения на выходе источника питания. В режиме заряда этот параметр должен быть на уровне 13,9-14,5 Вольт

Кроме того, время от времени проверяйте износ и достаточность усилия щеток генератора, состояние подшипников и контактных колец.

Высота щеток должна измеряться при демонтированном держателе. Если последний износился до 8-10 мм, требуется замена.

Что касается усилия пружин, удерживающих щетки, оно должно быть на уровне 4,2 Н (для ВАЗ). При этом осматривайте контактные кольца — на них не должно быть следов масла.

Также автовладелец должен запомнить и ряд запретов, а именно:

• Не оставляйте машину с подключенной АКБ, если имеются подозрения поломки диодного моста. В противном случае аккумулятор быстро разрядится, и возрастает риск воспламенения проводки.
• Не проверяйте правильность работы генератора путем перемыкания его выводов или отключения АКБ при работающем двигателе. В этом случае возможна поломка электронных элементов, бортового компьютера или регулятора напряжения.
• Не допускайте попадания технических жидкостей на генератор.
• Не оставляйте включенным узел в случае, если клеммы АКБ были сняты. В противном случае это может привести к поломке регулятора напряжения и электрооборудования авто.
• Своевременно проводите замену ремня генератора.

Зная особенности работы генератора, нюансы его конструкции, основные неисправности и тонкости ремонта, можно избежать многих проблем с проводкой и АКБ.

Помните, что генератор — сложный узел, требующий особого подхода к эксплуатации.

Важно постоянно следить за ним, своевременно проводить профилактические мероприятия и замену деталей (при наличии такой необходимости). При таком подходе источник питания и сам автомобиль прослужат очень долго

При таком подходе источник питания и сам автомобиль прослужат очень долго.

Зарядка АКБ при работе двигателя на холостом ходу

Несмотря на то, что строение автомобиля и принцип работы тех или иных агрегатов детально изучают в автошколе, многие водители интересуются вопросами, на которые может быть только утвердительный ответ. Один из таких вопросов — заряжается ли аккумулятор при работе двигателя на холостом ходу? Ответ будет однозначным — заряжается. Однако, если немного углубиться в техническую сторону вопроса, можно обнаружить массу особенностей.

Холостые обороты и принцип работы генератора

Холостые обороты — так называют специальный режим работы двигателя, во время которого коленчатый вал и все связанные с ним компоненты работают, но момент движения на колеса не передается. То есть автомобиль находится в неподвижном состоянии. Холостой ход необходим для прогрева двигателя и всех остальных систем. Кроме того, его можно использовать и для подзарядки аккумуляторной батареи, которая тратит много энергии на запуск двигателя.

На нашем портале vodi.su мы уделяли много вниманию элементам электрооборудования автомобиля, в том числе генератору и аккумулятору, поэтому не будем лишний раз останавливаться на их описании. Основные задачи аккумулятора скрыты в его названии — аккумуляция (накопление) электрического заряда и обеспечение работы некоторых из потребителей, когда машина стоит — противоугонная сигнализация, электронный блок управления, подогрев сидений или заднего стекла и так далее.

Основные задачи, которые выполняет генератор:

• преобразование энергии вращения коленвала в электричество;
• зарядка автомобильного аккумулятора во время холостого хода или движения транспортного средства;
• питание потребителей — система зажигания, прикуриватель, системы диагностики, ЭБУ и пр.

Электроэнергия в генераторе вырабатывается вне зависимости от того, движется авто или стоит на месте. Конструктивно шкив генератора связан ременной передачей с коленчатым валом. Соответственно, как только коленчатый вал начинает крутиться, момент движения через ремень передается на якорь генератора и происходит выработка электрической энергии.

Зарядка аккумулятора на холостых ходах

Благодаря регулятору напряжения, напряжение на клеммах генератора поддерживается на постоянном уровне, который указан в инструкции к прибору и на этикетке. Как правило, это 14 Вольт. Если же генератор находится в неисправном состоянии и выходит из строя регулятор напряжения, выдаваемое генератором напряжение может значительно изменяться — понижаться или повышаться. Если оно слишком низкое, АКБ не сможет зарядиться. Если же превысит допустимый предел, то электролит начнет закипать даже на холостых оборотах. Также есть высокий риск выхода из строя предохранителей, сложной электроники и всех подключенных к автомобильной цепи потребителей.

Помимо напряжения, выдаваемого генератором, значение имеет сила тока. А она напрямую зависит от скорости вращения коленчатого вала. Для той или иной модели пиковый ток выдается на максимальной скорости вращения — 2500-5000 оборотов в минуту. Скорость же вращения коленчатого вала на холостых ходах составляет от 800 до 2000 об/мин. Соответственно, сила тока будет ниже на 25-50 процентов.

Отсюда приходим к выводу, если ваша задача — подзарядить аккумуляторную батарею на холостом ходу, необходимо выключить ненужные в данный момент потребители электричества, чтобы зарядка происходила быстрее. Для каждой модели генератора существуют детально разработанные таблицы с таким параметром, как тонкоскоростная характеристика автомобильного генератора (ТСХ). ТСХ снимается на специальных стендах и по статистике сила тока в амперах на холостых ходах для большинства моделей составляет 50% от номинальной величины на пиковых нагрузках. Этого значения должно быть вполне достаточно для обеспечения работы жизненно важных систем автомобиля и пополнения заряда АКБ.

Выводы

Из всего выше перечисленного приходим к выводу, что даже на холостых ходах аккумулятор заряжается. Однако, это возможно при условии, что все элементы электрической сети работают нормально, нет утечки тока, аккумуляторная батарея и генератор находятся в исправном состоянии. Кроме того, в идеале система построена таким образом, чтобы часть тока от генератора шла на АКБ для компенсации затраченных на пусковой ток ампер.

Как только АКБ заряжается до нужного уровня, срабатывает реле-регулятора, которое отключает подачу тока на стартерную батарею. Если же по каким-то причинам зарядки не происходит, АКБ начинает быстро разряжаться или, наоборот, электролит выкипает, необходимо диагностировать всю систему на исправность компонентов, на наличие короткого замыкания в обмотках или утечек тока.

(1 оценок, среднее: 5,00 из 5)

Принцип работы

Теперь разберем подробнее работу генератора переменного тока в автомобиле. При включении зажигания, на щеточный узел подается ток от аккумуляторной батареи. Через щеточный узел он попадает на медные контактные кольца, а затем на обмотку возбуждения ротора. Напомним, что ротор, по сути, является электромагнитом, который создает магнитное поле. Коленчатый вал через шкив и ременную передачу начинает вращать ротор. Вокруг ротора расположен статор, который от вращения начинает вырабатывать переменный ток. Когда вращение ротора достигает определенной частоты, обмотка возбуждения питается от самого генератора.

Через диодный мост переменный ток “выпрямляется” и преобразуется в постоянный, необходимый для питания бортовой сети. Так автомобильный генератор обеспечивает питание потребителей и подзаряжает аккумулятор. Регулятор напряжения изменяет работу обмотки возбуждения при возрастании частоты вращения ротора. Таким образом поддерживается стабильная нагрузка.

В салоне автомобиля на приборной панели есть контрольная лампа генератора, которая показывает состояние устройства. Например, лампа может загореться при обрыве ремня. Тогда питание сети будет идти только через аккумулятор. Продолжительность работы в этом случае будет зависеть от уровня заряда АКБ.

Подробно об алгоритме работы

Принцип действия генератора основан на простом физическом явлении, называемом электромагнитной индукцией. Суть в следующем: если навести на многовитковую обмотку из медной проволоки магнитное поле, изменяющее направление с определенной частотой, то на выходе катушки возникнет переменный ток той же частоты. Остается лишь создать упомянутое поле вокруг обмоток статора, вырабатывающих напряжение.

На практике генерация электричества происходит по такому алгоритму:

1. Источник переменного магнитного поля автомобильного электрогенератора – обмотка самовозбуждения, расположенная в роторе. Чтобы изначально намагнитить клинообразные втулки, к ней подается импульс малой мощности от аккумулятора.
2. После запуска мотора и достижения определенных оборотов коленчатого вала обмотки статора выдают переменный ток, выпрямляемый силовыми диодами. С этого момента обмотка ротора питается от самого генератора, то есть, происходит самовозбуждение. Внешний источник питания больше не требуется.
3. Постоянный ток от диодного моста направляется в блок реле-регулятора. Поскольку величина напряжения «скачет» вместе с оборотами двигателя, задача электроники – стабилизировать перепады в диапазоне от 13,8 до 14,7 В.
4. Дальше напряжение подается на подзарядку аккумуляторной батареи и в бортовую электросеть автомобиля.

Рекомендуем: Атмосферный двигатель или турбированный: основные характеристики и отличия

Реле-регулятор напряжения может входить в состав генераторной установки либо применяться в качестве отдельного блока.

Ток в статорных обмотках возникает в результате вращения переменного магнитного поля, создаваемого катушкой ротора. Чем быстрее крутится вал, тем выше напряжение и частота на выходе. Преобразование в постоянный ток обеспечивают полупроводники (диоды), закрепленные на теплоотводящей пластине и обдуваемые крыльчаткой вентилятора.

Устройство генератора безщеточного типа позволяет обмотке статора возбуждаться без внешнего источника питания. Намагничивание стальных втулок начинается при малых оборотах вала благодаря особой конструкции ротора и дополнительной катушке. Поэтому когда вы заводите с толкача машину с разряженным аккумулятором, оборотов коленчатого вала хватает, чтобы электрогенератор включился в работу.

Проверка генератора

Основной признак неисправности источника энергии — перебои в U (напряжении). В таком случае проверьте функционал системы и разберитесь, сколько передает генератор автомобиля для зарядки аккумулятора.

При тестировании соблюдайте советы опытных автовладельцев:

• подготовьте мультиметр;
• проверьте, корректно ли подсоединены крепления;
• проверьте качество натяжения ремня;
• вентили должны показывать ток 12 Вольт (В) и ниже;
• меняя проводку, соблюдайте диаметр сечения (изначальный и новый в идеале совпадают).

Если обсуждаемый элемент получил существенные механические повреждения, рекомендуем доверить его анализ опытным сотрудникам автомастерской.

Сколько должна выдавать зарядка генератора? Алгоритм работы с мультиметром выглядит так: меряете U на клеммах АКБ при неработающем двигателе (норма 12,5-12,7 В). Запустите только мотор и повторите измерение без нагрузки “на холостых”. Сколько вольт приходит на возбуждение генератора? “Здоровые” показатели — от 13,8 В до 14,5 В (при силе тока от 80 до 140 Ампер).

Режимы работы

При эксплуатации генератора машины существует 2 режима:

• запуск ДВС – в этот момент стартер авто и катушка ротора генератора являются единственными потребителями, расходуется энергия аккумулятора, пусковые токи значительно выше рабочих, поэтому от качества подзарядки аккумулятора зависит, заведется машина, или нет;
• рабочий режим – стартер в этот момент отключен, обмотка ротора генератора переходит в режим самовозбуждения, зато появляются прочие потребители (кондиционер, обогреватели стекол, зеркал, фары, автозвук), необходимо восстановить зарядку АКБ.

Поэтому для снижения просадок напряжения владельцы автозвука часто ставят второй аккумулятор, увеличивают мощность генератора или дублируют его еще одним устройством.

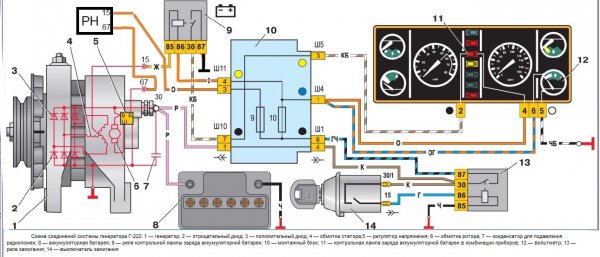

Принцип работы автомобильного генератора, особенности схемы

Принцип действия генераторного узла построен на эффекте электромагнитной индукции.

В случае прохождения магнитного потока через катушку и его изменения, на выводах появляется и меняется напряжение (в зависимости от скорости изменения потока). Аналогичным образом работает и обратный процесс.

Так, для получения магнитного потока требуется подать на катушку напряжение.

Выходит, что для создания переменного напряжения требуются две составляющие:

• Катушка (именно с нее снимается напряжение).
• Источник магнитного поля.

Не менее важным элементом, как отмечалось выше, является ротор, выступающий в роли источника магнитного поля.

У полюсной системы узла присутствует остаточный магнитный поток (даже при отсутствии тока в обмотке).

Этот параметр небольшой, поэтому способен вызвать самовозбуждение только на повышенных оборотах. По этой причине по обмотке ротора пропускают сначала небольшой ток, обеспечивающий намагничивание устройства.

Упомянутая выше цепочка подразумевает прохождение тока от АКБ через лампочку контроля.

Главный параметр здесь — сила тока, которая быть в пределах нормы. Если ток будет завышенным, аккумулятор быстро разрядится, а если заниженным — возрастет риск возбуждения генератора на ХХ мотора (холостых оборотах).

С учетом этих параметров подбирается и мощность лампочки, которая должна составлять 2-3 Вт.

Как только напряжение достигает требуемого параметра, лампочка гаснет, а обмотки возбуждения питаются от самого автомобильного генератора. При этом источник питания переходит в режим самовозбуждения.

Снятие напряжения производится со статорной обмотки, которая выполнена в трехфазном исполнении.

Узел состоит 3-х индивидуальных (фазных) обмоток, намотанных по определенному принципу на магнитопроводе.

Токи и напряжения в обмотках смещены между собой на 120 градусов. При этом сами обмотки могут собираться в двух вариантах — «звездой» или «треугольником».

Если выбрана схема «треугольник», фазные токи в 3-х отмотках будут в 1,73 раза меньше, чем общий ток, отдаваемый генераторной установкой.

Вот почему в автомобильных генераторах большой мощности чаще всего применяется схема «треугольника».

Это как раз объясняется меньшими токами, благодаря которым удается намотать обмотку проводом меньшего сечения.

Такой же провод можно использовать и в соединениях типа «звезда».

Чтобы созданный магнитный поток шел по назначению, и направлялся к статорной обмотке, катушки находятся в специальных пазах магнитопровода.

Из-за появления магнитного поля в обмотках и в статорном магнитопроводе, появляются вихревые токи.

Действие последних приводит к нагреву статора и снижению мощности генератора. Для уменьшения этого эффекта при изготовлении магнитопровода применяются стальные пластины.

Выработанное напряжение поступает в бортовую сеть через группу диодов (выпрямительный мост), о котором упоминалось выше.

После открытия диоды не создают сопротивления, и дают току беспрепятственно проходить в бортовую сеть.

Но при обратном напряжении I не пропускается. Фактически, остается только положительная полуволна.

Некоторые производители автомобилей для защиты электроники меняют диоды на стабилитроны.

Главной особенностью деталей является способность не пропускать ток до определенного параметра напряжения (25-30 Вольт).

После прохождения этого предела стабилитрон «пробивается» и пропускает обратный ток. При этом напряжение на «плюсовом» проводе генератора остается неизменным, что не несет риски для устройства.

К слову, способность стабилитрона поддерживать на выводах постоянное U даже после «пробоя» применяется в регуляторах.

В результате после прохождения диодного моста (стабилитронов) напряжение выпрямляется, становится постоянным.

У многих типов генераторных установок обмотка возбуждения имеет свой выпрямитель, собранный из 3-х диодов.

Благодаря такому подключению, протекание тока разряда от АКБ исключено.

Диоды, относящиеся к обмотке возбуждения, работают по аналогичному принципу и питают обмотку постоянным напряжением.

Здесь выпрямительное устройство состоит из шести диодов, три их которых являются отрицательными.

В процессе работы генератора ток возбуждения ниже параметра, который отдает автомобильный генератор.

Следовательно, для выпрямления тока на обмотке возбуждения достаточно диодов с номинальным током до двух Ампер.

Для сравнения силовые выпрямители имеют номинальный ток до 20-25 Ампер. Если требуется увеличить мощность генератора, ставится еще одно плечо с диодами.

Как проверить автомобильный генератор

В идеале генератор надо проверять на стенде, где он будет раскручен до номинальных оборотов и максимально нагружен с проверкой отдаваемой в таком режиме мощности.

Но можно приблизительно проверить его и не снимая с автомобиля.

1. К выходной клемме генератора подключается цифровой вольтметр (например, в составе мультиметра).
2. Двигатель запускается. Показания вольтметра должны увеличиться до номинальных 14 – 14,5 вольт. Исключением станет случай, когда батарея сильно разряжена, тогда напряжение будет расти постепенно, по мере заряда.
3. Двигатель выводится на средние или высокие обороты, а в автомобиле включаются фары и другие мощные потребители, общей потребностью не превышающие полную мощность генератора. Напряжение должно остаться стабильным, значит генератор отдаёт свою положенную мощность.
4. От генератора не должно раздаваться характерных воющих звуков изношенных подшипников. При появлении сомнений достаточно снять ремень и прокрутить шкив вручную. Ротор должен вращаться абсолютно плавно, без вибраций и люфтов.

Новый генератор очень надёжен и первые проблемы могут возникнуть лишь после пробега в 100-150 тысяч километров. Но часто эти приборы ходят значительно больше, особенно с промежуточной заменой щёточного узла.

Регулятор напряжения — функции, типы, контрольная лампа

Ключевым элементом генераторной установки является регулятор напряжения — устройство, поддерживающее безопасный уровень U на выходе статора.

Такие изделия бывают двух типов:

• Гибридные — регуляторы, электрическая схема которых включает в себя как электронные приборы, так и радиодетали.
• Интегральные — устройства, в основе которых лежит тонкопленочная микроэлектронная технология. В современных автомобилях наибольшее распространение получил именно этот вариант.

Не менее важный элемент — контрольная лампа, смонтированная на приборной панели, по которой можно делать вывод о наличии проблем с регулятором.

Зажигание лампочки в момент пуска мотора должно быть кратковременным. Если же она горит постоянно (когда генераторная установка в работе), это свидетельствует о поломке регулятора или самого узла, а также необходимости ремонта.
