Порядок затяжки гбц ваз 2109

Содержание:

Пошаговая инструкция по замене прокладки ГБЦ
- Порядок действий при снятии ГБЦ Шеви Нива
Признаки и причины выхода из строя прокладки ГБЦ на ВАЗ 2114
Замена прокладки ГБЦ на ВАЗ 2109
- Золотые правила затяжки
- Схема затяжки
Соблюдение момента затяжки болтов ГБЦ
- Основные правила регулировки держателей ГБЦ
Как заменить прокладку ГБЦ
Затяжка
- Золотые правила затяжки
- Схема затяжки
Технология замены
- Необходимые инструменты:
- Этапы
Основные принципы
Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:полезное видео
Слив охлаждающей жидкости
Особенности выполнения работ на примере некоторых авто
Порядок снятия головки блока цилиндров на ВАЗ 2108-2109
Выбор прокладки

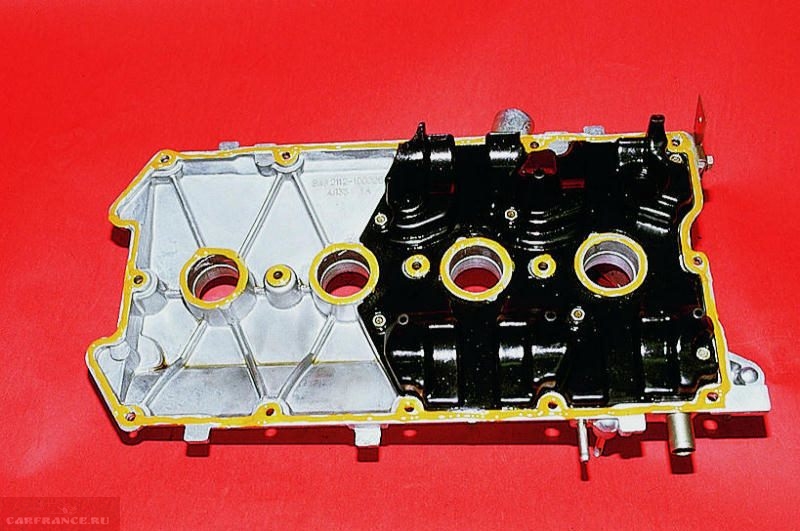

Крышка ГБЦ и порядок затяжки её болтов

Пошаговая инструкция по замене прокладки ГБЦ

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

набор ключей и торцевых головок;
мощный вороток, трещотки, удлинители;
молоток;
плоская отвертка;
головка или специальный ключ на 38 для проворачивания коленчатого вала;
динамометрический ключ;
ключ для тормозных трубок (подходит для масляной магистрали).

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Порядок действий при снятии ГБЦ Шеви Нива

Алгоритм работ следующий:

Сливаем антифриз из радиатора охлаждения и блока двигателя. Для этого на блоке выкручивают заглушку ключом на 13. Масло в этом случае сливать с картера не нужно. С аккумулятора снимаем клемму. КПП переводим в нейтральное положение.
Пока ОЖ сливается, начинаем разбирать двигатель со стороны капота. Откручиваем дроссельную заслонку, убираем трос газа, снимаем провода со свечей, отсоединяем электрические разъемы форсунок, ДПДЗ, РХХ, датчика давления масла и температуры ОЖ.
Теперь можно отсоединить все шланги системы охлаждения, идущие на термостат, радиатор отопителя и подогрев дроссельного узла. С впускного коллектора снимают шланг вакуумного усилителя тормозов.
Моторный жгут проводов и все снятые шланги отводим в сторону, при необходимости закрепляем.
Откручиваем защитный экран выпускного коллектора, ослабляем 4 гайки крепления приемной трубы к выпускному коллектору. Для удобства дальнейших действий приемную трубу можно снять с нижних креплений и полностью опустить под автомобиль.
На Шеви Ниве с ГУРом нам будет мешать кронштейн крепления насоса. Полностью его убирать не обязательно – достаточно открутить болты крепления и аккуратно подвесить на проволоку.
Теперь можно приступать к вскрытию двигателя. Снимаем клапанную крышку. Откручиваем специальным ключом масляную магистраль к гидрокомпенсаторам и натяжителю цепи.
Устанавливаем поршень первого цилиндра в ВМТ до совмещения меток путем проворачивания коленвала. Ослабляем натяжитель цепи и откручиваем верхнюю звездочку. Сразу фиксируем ее в этом положении проволокой, чтобы исключить перескакивание цепи и нарушение фаз.
Откручиваем 10 гаек крепления корпуса распределительного вала с подшипниками. Отворачивать нужно равномерно по всему периметру (согласно порядку затяжки в инструкции). Снимаем узел с двигателя.
Теперь открыт доступ к 10 болтам крепления ГБЦ. Срывать их нужно воротком, начиная с середины и передвигаясь к крайним болтам. Болты извлекаются со своих мест и проверяются на состояние резьбы и возможное удлинение (не более 117 мм).
Аккуратно постукивая и поддевая снизу отверткой, сдергивают ГБЦ со своего места. После чего можно снимать ее с двигателя вместе с коллекторами. Масса этого узла позволяет выполнить операцию самостоятельно.

После извлечения старой прокладки оцениваются возможные повреждения и износ поверхностей. Если ремонт не требуется, клапана не имеют нагара, а все размеры находятся в допуске, то можно сразу приступать к замене прокладки ГБЦ и сборке двигателя.

Признаки и причины выхода из строя прокладки ГБЦ на ВАЗ 2114

На щупе для проверки уровня масла видна пеноподобная эмульсия. Это свидетельствует о выходе из строя прокладки ГБЦ или об трещине в самом блоке. Жидкость с системы охлаждения попадает в масляные каналы, в ходе работы двигателя взбивается в эмульсию, которая наблюдается на щупе.
Выгоняет антифриз в расширительный бачок. Причиной чаще всего может быть выгорание прокладки ГБЦ. Схожая проблема может возникнуть из-за воздушной пробки в системе охлаждения, соответственно также может не работать печка в салоне или некорректно работает термостат, при условии, что уровень жидкости в норме.
Выхлопная труба очень сильно дымит белым дымом. Говорит о том, что, скорее всего, произошел разрыв прокладки ГБЦ, через образовавшуюся щель охлаждающая жидкость попадает в головку блока цилиндров.
Масляные пятна и разводы на поверхности охлаждающей жидкости в расширительном бачке. Вероятно это произошло вследствие разрыва прокладки блока цилиндров и просачивания масла в канал охлаждающей системы.
Повышение температуры двигателя. Это происходит из-за пробоя окантовки камеры сгорания. Горящие газы попадают в систему охлаждения и быстро нагревают антифриз.

Процесс и порядок затяжки болтов гбц на ваз 2109

Для замены прокладки ГБЦ нам понадобятся:

динамометрический ключ;
ключи «на 13», «на 17», «на 19»;
торцовые головки «на 10», «на 13», «на 17», «Torx»;
отвертка;
головка для выкручивания свечей;
новая прокладка ГБЦ ВАЗ 21083100302010 или её аналог ELRING 463915.

Цена прокладки ГБЦ на ВАЗ 2114 составляет около 200 рублей. Актуально на весну 2017-го года для Москвы и области.

Замена прокладки ГБЦ на ВАЗ 2109

Момент затяжки гбц ваз 2114 инжектор 8

По истечению эксплуатационного периода или при нарушении целостности прокладки головки блока цилиндров, элемент подлежит обязательной замене.

Основной признак неисправности, износа прокладки — это образование течи ОЖ и масла в местах соединения блока двигателя и ГБЦ.

Уплотнители ГБЦ

Чтобы поменять прокладку, вам потребуется демонтировать узел, избавиться от изношенной прокладки ГБЦ и собрать конструкцию в обратной последовательности, соблюдая рекомендации относительно моментов затяжки болтов ГБЦ. Обо всем этом расскажем более подробно.

https://youtube.com/watch?v=pW9OyNFXEcU

Отключите проводку от датчика температуры охлаждающей жидкости и датчика аварийного давления масла.
Снимите термостат, только не забудьте перед этим слить ОЖ.
Демонтируйте корпус воздушного фильтра. Снимать карбюратор не нужно, ибо мешать замене прокладки он не будет.
Отключите приемную трубу глушителя от выпускного коллектора.
Снимите шестеренку привода распредвала, предварительно установив поршень первого цилиндра в положение ВМТ. Теперь можно снять защитный кожух ремня привода распределительного вала, ослабить крепежные болты фиксации шестерни, зафиксировав шестеренку от проворачивания.
Снимите ремень привода распредвала. Затем можно уже полностью открутить крепежные болты и снять шестерню.
Отожмите фиксатор, чтобы отключить колодку проводов от распределителя зажигания.
Аналогичным образом отключите центральный высоковольтник.
Ослабьте хомуты, чтобы снять шланг подвода горючего из топливной помпы.
Отключите от карбюратора тяги привода заслонок — дроссельной и воздушной.
Отключите питающую проводку от электромагнитного клапана.
Снимите шланг вакуумного усилителя с патрубка впускной трубы.
Отключите трубку от вакуумного корректора зажигания.
Ослабьте натяжение хомутов, чтобы снять шланги отопления салона с патрубков.

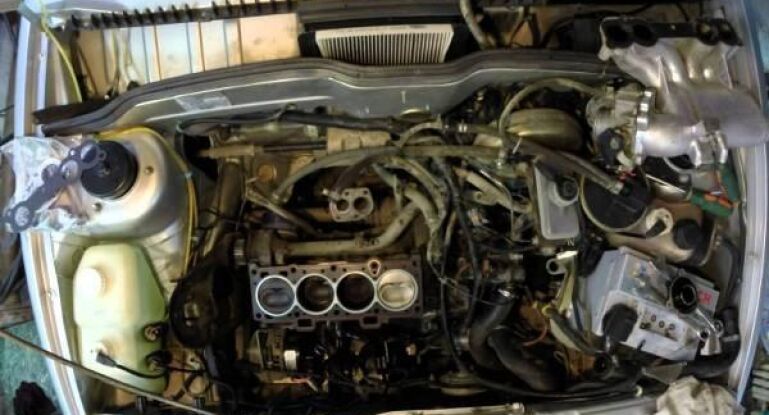

Снимите ГБЦ. Используя головку с удлинителем, откручиваются крепежные болты.
Немного раскачайте головку рывками, после чего снимите элемент.
Удалите старую прокладку, зачистите ее от остатков резинового уплотнителя и прочих загрязнений. Тщательно протрите насухо, после чего можно выполнять обратную сборку.
Перед сборкой проверьте, соответствует ли нормальным значениям длина болтов для крепления головки блока цилиндров. В идеале их длина составляет 135,5 миллиметра. Если болты удлинились в процессе эксплуатации, тогда придется заменить все болты.

Процедура замены

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
Вращайте держатель, следите за показателями;
Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Соблюдение момента затяжки болтов ГБЦ

Замена прокладки головки блока цилиндров ваз 2107, схема и момент затяжки болтов гбц, инструкции с фото и видео

Для контроля за процессом, необходимо следовать определенной технике. Таким образом, можно управлять процессом, предотвращая ошибки. Для этого, необходимо использовать специальный ключ. Динамометрический ключ, позволит контролировать момент затяжки.

Первым делом, с помощью динамометрического ключа, устанавливаем держатель в нулевой положение. Это значит показания прибора, равны моменту начальной позиции держателя

Теперь, необходимо обратить внимание на показатель устройства в момент старта крепежа. Начинаем крутить держатель и смотрим на показатели

Если момент остался неизменным, значит крепеж поддается растяжению. Это, является нормой. В случае, если момент резко увеличился, необходимо добиться движения болта. Данный факт указывает на недостаточном растяжении держателя. В такой ситуации, регулировка совершается, после стабилизации.

Для контроля за процессом, необходимо понимать следующее:

Если при затяжке болтов, момент увеличивается — держатель является прочным и есть необходимость, в его замене. Если, происходит уменьшение в момент затяжки — крепеж разрушен и его, так же, необходимо заменить. В процессе эксплуатации автомобиля ВАЗ 2109, болты ГБЦ постоянно подвергаются разрушающим воздействие. При работе, держатели постоянно нагреваются и остывают. Такое термическое влияние, постепенно разрушает структуру крепежей. Понимая сложные условия функционирования болтов, следует серьезно отнестись к рекомендациям по их замене.

Основные правила регулировки держателей ГБЦ

Вне зависимости от особенностей двигателя конкретного авто, существует общий ряд правил, которые нужно соблюдать в ходе работы. Необходимо строго следовать параметрам, указанным в инструкции производителя. Работу стоит проводить, используя динамометрический ключ. Использование аналога, может привести к нежелательным результатам. Затягивать можно, только полностью исправные болты. Перед началом работ, внимательно проверьте состояние держателей. Показатели момента затяжки, нужно учитывать строго и не откланяться от указанных производителем. При ремонте ГБЦ ВАЗ 2109, стоит соблюдать указание по затяжке, указанные в комплектующей инструкции.

Большинство особо важных особенностей регулировки болтов, указывается в инструкции к определенному автомобилю. Поэтому, необходимо тщательно изучить руководство по эксплуатации и обслуживанию машины. При эксплуатации автомобиля, соблюдать требования изготовителя и регулярно обслуживать автомобиль. Корректная работа двигателя, предотвращает необходимости регулировки держателей ГБЦ.

Поскольку, ГБЦ имеет сложное устройство, необходимо производить ремонт только при полной уверенности в своих знаниях. При возникновении неполадок в работе двигателя автомобиля, необходимо оперативно произвести профессиональную диагностику. Там самым, вы предотвратите масштабный ремонт авто и больших затрат.

Ремонт головы блока цилиндров, является сложной процедурой, требующая достаточного количество знания и определенного опыта. Для проведения ремонта, используется специальное оборудования, имеющееся, как правило, только в специализированных центрах обслуживания. Ремонт головы блока, подразумевает смену прокладки ГБЦ и регулировку момента болтов. Для правильной регулировки, необходимо строго следовать требования указанным в рассмотренной инструкции. Следуйте показателям изготовителя и используйте качественные инструменты. При внимательно подходе, можно успешно произвести регулировку, получив необходимый результат. Удачного ремонта!

Как заменить прокладку ГБЦ

Замена прокладки головки блока цилиндров является довольно сложной процедурой, поскольку она предполагает разбор двигателя. Перед тем как приступать к работе, необходимо:

Снять аккумулятор с машины, чтобы обесточить электронику;
Слить охлаждающую жидкость;
Снять ремень ГРМ;
Отсоединить все элементы мотора, которые крепятся к головке блока цилиндров;
Снять крышку головки блока цилиндров.

Выполнив описанные выше действия, удастся добраться до прокладки. Ее необходимо визуально осмотреть на наличие повреждений. Независимо от того, будет обнаружен пробой в прокладке ГБЦ или нет, потребуется ее замена, поскольку устанавливать обратно ранее работавшую деталь крайне не рекомендуется. Связано это с тем, что она уже имеет определенную деформацию, которая не позволит прокладке обеспечивать требуемую герметичность. При замене прокладки ГБЦ рекомендуется осмотреть головку блока цилиндров и блок цилиндров на наличие трещин и деформаций.

Сборку следует производить в соответствии с рекомендациями производителя двигателя. Ознакомьтесь с техническим руководством к автомобилю, в котором указывается, в каком порядке и с каким усилием производить затяжку элементов мотора.

Важно: Специалисты рекомендуют при замене прокладки головки блока цилиндров также менять все болты крепления. Это необходимо, поскольку они деформируются в процессе работы и затяжки, теряя свою геометрию и не позволяя обеспечить полную герметичность при рекомендуемой затяжке

(414 голос., средний: 4,52 из 5)

Затяжка

Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
Вращайте держатель, следите за показателями;
Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
Перед работой убедитесь, что держатели находятся в исправном состоянии.

Схема затяжки

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Технология замены

Замена прокладки ГБЦ — процесс простой, но достаточно трудоемкий, потому что требуется демонтаж многих соединений в определенной последовательности. Сколько стоит замена на СТО, многие знают и поэтому предпочитают выполнять эту работу самостоятельно.

Необходимые инструменты:

Динамометрический ключ

динамометрический ключ;
набор ключей;
набор торцовых головок;
«Torx»;
отвертка.

Торцовая головка

Этапы

Для тех, кто не в курсе, как , опишем весь процесс пошагово

Также расскажем, почему важно соблюдать очередность затяжки болтов

В этом видео показано, как простым способом можно проверить герметичность системы ГБЦ и целостность всех систем.

Обесточиваем систему, отсоединив минусовую клемму АКБ.
Выставляем поршень 1-го цилиндра в ВМТ.
Сливаем ОЖ.
Снижаем давление в системе.
Отсоединяем приемный патрубок глушителя от коллектора.
Убираем крышку ГБЦ.
Отсоединив провода и ослабив хомуты, снимаем патрубок с корпусом очистителя воздуха.
Открутив и ослабив гайки, отодвигаем кронштейн в бок.
Отсоединяем шланги охлаждающей системы.
Отсоедините тягу привода дроссельной заслонки.
Отсоединяем провода от масляного датчика в картере силового агрегата.
Отсоединяем другие провода и колодки.
Демонтируем крышку и ремень.
Фиксируем зубчатый шкив вала от возможного проворачивания, выкручиваем болт, на котором он крепится.
Аккуратно убираем шкив с вала, следя, чтобы не повредился сальник.
Открутив болты и гайку, снимаем крышку, которая расположена сзади.
Снимаем оставшиеся шланги, колодки и провода.
Согласно схемы ослабляем при помощи ключа «Torx» затяжку 10 болтов ГБЦ.
Полностью выкручиваем все болты.
Вынимать нужно с шайбами.
Демонтируем головку.
Теперь можно снять прокладку ГБЦ.
Сразу замерьте болты, если они сильно вытянулись, то возможно лучше поменять их.
Почистите поверхности, которые будут соприкасаться с прокладкой.
Теперь можно ставить новую прокладку. При установке проследите, чтобы отверстие, через которое проходит масло, было расположено между третьим и четвертым цилиндром.
Ставим ГБЦ, при этом нужно проследить, чтобы валы были в верхней мертвой точке.
Болты затягивайте, соблюдая следующую схему, иначе могут быть неприятные последствия, которые перечеркнут всю работу так, как будет нарушена герметичность.
Также соблюдайте момент. Он индивидуален для каждой модели авто.
Установите снятые шланги, трубки, колодки и провода в последовательности обратной снятию.
На этом замена завершена.

Обязательно понаблюдайте и проверьте во время езды, как работает и функционирует система и обеспечена ли герметичность и нет ли негативных признаков.

Основные принципы

Внешне эта процедура достаточно проста, но при ее выполнении нужно знать следующее. После затяжки нужно провести контрольное обследование. Для этого необходим динамометрический ключ. Контрольный момент заключается в следующем.

В этой статье, находится интересный материал, про регулировку клапанов ВАЗ 2109.

Тут, находится видео тюнингованой Нивы.

Если после достаточно сильного приложения силы болт начал растягиваться, значит, все механические моменты проведены в точном соответствии с технологическим режимом.

Наиболее важными нужно считать следующие положения:

Когда к болту состоялось приложение момента величиной в 20кГсм, а текучесть не была достигнута, болт следует заменить, он из металла повышенной прочности.
При появлении значительного уменьшения болта, следует задуматься о его полной замене, так как он полностью разрушен.
Другие нюансы этой технологической процедуры описаны только в инструктивных материалах к конкретной марке машины.

В данной ситуации следует обратить наиболее пристальное внимание на уровень и состояние всех болтов, особенно если это уже достаточно серьезно и долго эксплуатируемый механизм. Государственные стандарты категорически запрещают ремонт и применение использованных, старых соединительных конструкций

В данном случае вас всегда могут подвести пружинные болты, то есть те, которые уже требуют замены. Рассматривая возможности самостоятельного ремонта автомобиля, следует обязательно руководствоваться основными принципами эксплуатации, которые предполагает инструктивный материал.

Главное, что требуется на дороге — это комфорт и состояние уверенности в своем любимом авто и собственных силах.

Момент затяжки ГБЦ ВАЗ 2114 8 клапанов:полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

Ну, и в конце следует еще раз напомнить о том, что перед началом затяжки нужно проконтролировать длину всех болтов (она должна быть равна 135,5 мм). В случае, если длина будет отличаться от указанной, особенно в большую сторону, то никакого толка даже от самого тщательного затягивания таких болтов — не будет.

Меняем термостат на ВАЗ 2114 своими руками
Уточняем как проверить прокладку ГБЦ ВАЗ 2114
Какое масло лучше заливать в двигатель ВАЗ 2114

Спасибо. Очень полезная информация.

Почему на фото гбц классики? И что значит 2 кг/СМ2. Когда это момент стал измеряться в атмосферах?

Слив охлаждающей жидкости

Теперь настало время для слива охлаждающей жидкости. Для этого потребуется емкость примерно на 10 литров, ключ на 13. Первым делом сливается жидкость из радиатора системы охлаждения. Устанавливаете под сливное отверстие емкость, после этого выкручивается заглушка, но не стоит забывать, что без выкручивания пробки на расширительном бачке жидкость сливаться не будет. Чтобы на ВАЗ 2109 замена прокладки ГБЦ была проведена, нет необходимости полностью опустошать систему охлаждения.

Затем устанавливается емкость под сливное отверстие, которое находится на блоке двигателя внутреннего сгорания. Выкручивается заглушка при помощи ключа на 13. После того как вы сольете антифриз из системы, необходимо снять резиновые патрубки. Самый верхний, который соединяется с радиатором, затем патрубок печки, а самым последним тот, которым подключен термостат. При необходимости можно выкрутить дюралевую вставку на блоке двигателя.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

4,0-4,3 кг/м;
7,5 кг/м;
11,0 кг/м;
14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Порядок снятия головки блока цилиндров на ВАЗ 2108-2109

Разумеется, что предварительно необходимо будет провести некоторые подготовительные процедуры, без которых снять головку будет невозможно.

Во-первых, нужно снять корпус воздушного фильтра
Затем отсоединить все топливные шланги и провода питания от карбюратора или инжектора (в зависимости от типа мотора)
, хотя это не обязательное условие — достаточно будет отсоединения высоковольтных проводов

В общем, необходимо освободить головку от всего лишнего, чтобы при демонтаже не возникало лишних проблем. Конечно, если вы решили полностью производить ее замену или же ремонт, тогда придется выполнять больше операций, и карбюратор снимать, и коллекторы. Ну а если дело только в прокладке, то можно обойтись минимумом действий.

Чтобы открутить ГБЦ на ВАЗ 2109-2108, необходимо использовать мощный вороток и шестигранник, так как болты крепления ее к блоку цилиндров завернуты большим моментом силы. Всего придется отвернуть 10 болтов, которые показаны на фото ниже:

В качестве рычага можно использовать насадку в виде обычной металлической трубы:

Затем можно вынимать болты вместе с шайбами, как это представлено на картинке:

И теперь можно аккуратно поднимать ГБЦ ВАЗ 2109-2108 вверх, снимая ее с блока двигателя:

После чего нам открывается следующая картина:

Выбор прокладки

Изделие должно отвечать следующим свойствам:

упругая деформация, которая не позволит быстро износиться прокладке;
непроницаемость жидкостей — воды и моторного масла;
устойчивость к воздействию газов;
сохранение своих характеристик на протяжении долгого времени;
устойчивость к различным химическим воздействиям.

Артикул такого изделия — 21083-1003020. Размеры этой прокладки оптимально рассчитаны под установку в посадочные места на головку ВАЗ 2114. Изделие изготовляется на заводе АвтоВАЗ. Можно использовать аналоги от производителей Патрон, Рейнз, Мастер-Спорт, Триалли и т. д. Стоимость некоторых аналогичных изделий может быть в 2-3 раза выше оригинала.

Обзор неисправности пробитой прокладки и процедура решения проблемы показана на ролике, опубликованном каналом KV Avtoservis.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Крышка ГБЦ перед монтажом

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Откручивать винты можно в любом порядке. Их количество равно 15 или 14.
При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Порядок затяжки крышки отмечен цифрами и стрелочками

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.
