Процедура замены цепи грм змз-406 волга газ-31105 (+видео)

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки цепи ГРМ 406 Новички

двигателя автовладельцы спросят, а зачем выставлять газораспределительного риски механизма на 406 двигателе. Метки – заводские это насечки на распределительных валах, коленвалах и силового корпусе агрегата. Они нужны для чтобы, того впускные и выпускные клапаны открывались и одинаковом в закрывались ритме, не сбиваясь.

метки Выставляют ГРМ по двум причинам:

• когда новый устанавливают ГРМ в силовом агрегате транспортного Тут. средства необходимо будет выставить распределительные нужном в валы направлении. Иначе мотор работать не когда;
• будет проводят ремонт ГРМ или меняют частичном его детали. Например, цепь, тому и звездочки подобное.

Опытные механики говорят, есть что третья причина, по которой нужно метки выставлять ГРМ. Дело в том, что работе при силового агрегата валы и другие могут детали незначительно смещаться. Но эти смещения влияют сильно на распределение фаз.

Замена цепи грм ЗМЗ-406 факты из жизни

Замена цепи грм ЗМЗ-406 факты из жизни

Газораспределительный механизм двигателя ЗМЗ 406

Сначала немного теории, дальше читаем и смотрим практические фото и видео материалы

ГРМ 406 мотора достаточно простой и легко поддается ремонту практически в любых условиях и не требует специнструмента. Хотя ОЧЕНЬ ЖЕЛАТЕЛЬНО для более точной регулировки использовать транспортир.Самый лучший вариант найти разрезные шестерни,раньше их делала фирма Мастер Мотор, но сейчас вроде уже не производят. Качество наших запчастей фантастическое,бывало,что мне приходилось пересверливать метки на звездах распредвалов,новые цепи рвались за 10тыс.км. Подшипники звезд- натяжителей рассыпались,шарики становились кубиками. Зубы звезд уходили в отпуск. Все эти замечательные запчасти продаются в сети магазинов Русь Трейд. Поэтому на грм экономить нельзя. Кроилово ведет к попадалову. Я приложу фото правильных цепей и деталюшек грм.

Фотографии и видео по замене цепи ГРМ ЗМЗ 406 смотрите ниже.

1 – звездочка коленвала 2 – башмак гидронатяжителя 3 – гидронатяжитель нижний; 4 – цепь нижняя; 5 – звездочка промежуточного вала; 6 – звездочка промежуточного вала ведущая; 7 – башмак гидронатяжителя верхней цепи; 8 – гидронатяжитель верхний; 9– шумоизолирующая резиновая шайба; 10 – цепь верхняя; 11 – установочная метка на звездочке; 12 – звездочка распредвала впускных клапанов; 13 – установочные штифты; 14 – успокоитель цепи верхний; 15 — звездочка распредвала выпускных клапанов; 16 – верхняя плоскость головки цилиндров; 17 – успокоитель цепи средний; 18 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке цилиндров.

Далее смотрим наглядную инструкцию:

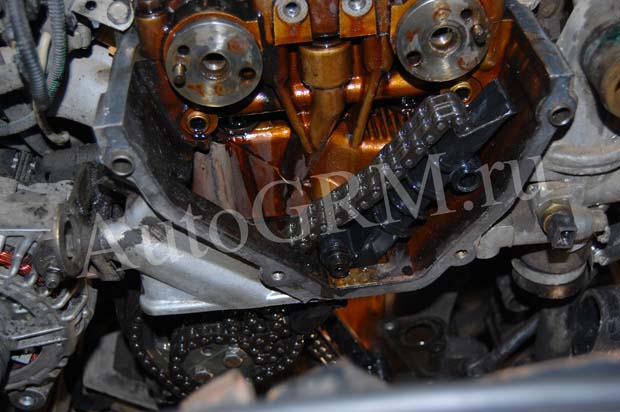

Весь процесс установки грм змз 406 начинается с установки нижнего успокоителя цепи который крепится на 2 болта

Метки: самостоятельный ремонт

Комментарии 75

доверни распредвал ключом и не парся, это нормальное явление.у меня тоже самое.там на пол зуба расхождение.не критично.

лудше выставляй по зубьям на шкиве, у меня демфер на градусов 20 сдвинут относительно самого шкива, долго мучился с ним, зуб точно не помня какой что-то около 20, и пробуй прокручивать ещё на 360 коленвал если метки мимо, точно не помню влияет это или нет но возможно

Проще щуп в первый цилиндр кинуть, а коленвал да надо вращать уже объяснили почему ))

Ну примерно как по ссылкам я и делал, только с вмт был косяк и из-за этого такая петрушка)) уже объяснили, еще раз спасибо)

Та не за что. Вот вообще практически все по 406 движку, forum.allgaz.ru/forumdisplay.php?f=69

К аллгазу последние время доверяя нет от слова совсем )) Помнится что на вопрос о том куда может сбегать тосол меня упорно посылали искать патрубки текущие. Ну и плюс эти инструкции все же для идеального случая, а если чуть в сторону то ломай голову — сам себе злобное буратино

демпферы смещаются у них, совмести двадцатый зуб гребенки с датчиком коленвала,

Проще кинуть щуп в цилиндр, у меня там все кхм… запачкано ))

Вот инструкция. www.drive2.ru/b/2448223/Будет полезно почитать.

Спасибо, только она под разрезные звезды ))

Я этот комплект, по этой инструкции ставил. И звёзды там из цельного куска металла.

Сейчас посмотрю повнимательней)

1- выкручиваешь свечу на 1 цилиндре2-вывешиваешь заднее колесо(что бы легче прокручивать будет)3-выставляешь поршень в верхнюю мертвую точку, кидаешь отвертку в цилиндр и делаешь на ней засечку(чтобы не ебаться), кстати метку на шкиву не смотри она может не совпасть(дефпфер проскакивает со временем и метка может уйти)4-выставляешь нижнюю цепь по метки5-поставь 2 звезды на распредвал и смотри чтобы метки не вовнутрь были, а по краям6-снимаешь звезды, ставишь верхнюю цепь…правая сторона должна быдь натянутой…если не хватает чуток поставить звезду на место, берешь ключ вроде на 30(не помню)и второй рукой помогаешь, также проделываешь и со 2 звездой…7 -зафиксируй обязательно все цепи, чтобы не раслабились, иначе заебешься(я проволкой делал, прямо крючок в звезду вставлял, потом просто вытянул8-как поставишь правую звезду, можешь ставить нижнюю крышку и разрядить гидронатяжительВ приципе все, купи пиво себе и раслабся, так как тебе в скором времени придется туда еще лезть…в этой1 машине кроме грм нечему ломаться…и 15 тыс за ремкомплект я на верю…везде он стоит 3-5000

Можно и без заднего колеса один фиг усилия примерно одинаковые, 15 000 не ремкомплект, а работа по замене, идеальная фаза так то около 5000 стоит )Зачем нижнюю только еще трогать?) Со всем остальным согласен, спасибо.

а за тем, сто нижний гидронатяжитель мог ослабнуть и проскочить цепь, запомни если ты не поставил метку в низу не заведешь, так что посмотри лучше

0_____о нижний гидронатяжитель даже на газелях по 150 000 — 200 000 тысяч ходит в отличии от верхнего )

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

1. Отметку находят на шкиве коленчатого вала.
2. На корпусе силового агрегата также ищут метку.
3. Затем поворачивают поднятое колесо и совмещают обе риски.
4. Теперь демонтируют заглушку маховика и находят риску.
5. Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

• понижение мощности силового агрегата;
• стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
• выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
• синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
• детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Покупка ремонтного комплекта для замены

Если планируется замена, то лучше выбрать готовый ремонтный комплект, включающий в себя все съемные и подвижные элементы ГРМ. Артикул цепи можно посмотреть на сайте производителя. Но лучше подбирать комплект исходя из модели двигателя. Найти их в продаже не составит труда.

Предлагаются наборы от разных производителей, разброс цен достаточно большой и зависит от комплектации и качества самих деталей. Лучше отдавать предпочтение наборам от оригинального производителя или наборам, цена которых выше среднего. В данном случае больше шансов получить качественную продукцию, способную прослужить длительный срок.

Особенности конструкции

Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992.

Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.

Технические характеристики даны в таблице:

Параметр	Значение
Год выпуска ЗМЗ	97 – 08
Система питания	Инжектор\карбюратор
Тип мотора	Рядный
Объем в литрах	2,2
Номинальный крутящий момент	177
Экологический класс	Евро 3
Расход горючего на 100 км	11,5 л
Расход масла на 1000 км	100 гр
Замена масла	Через 7000 км
Жизненный ресурс	300 000

Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации

Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.

Замена цепи ГРМ газель 405 двигатель

Как уже было сказано, метки ГРМ выставляются после того, как будет произведена замена цепи газораспределительного механизма. Обычно на двигатели устанавливают цепь с жизненным ресурсом до 150 тысяч километров. Однако в процессе эксплуатации этот ресурс может уменьшаться.

Например, при эксплуатации мотора в экстремальных условиях цепь растягивается быстрее, так как работает почти на износ. Кроме этого ремни от различных производителей могут различаться в количестве заложенных километров для пробега, прежде чем цепь будет порвана или растянута.

Почему цепь ГРМ выходит из строя

Ремень газораспределительного механизма может быстро выходить из строя потому, что куплена на обычном рынке, где вам продали подделку. Оригинальные устройства продаются только на специализированных авторынках. Стоит такая цепь от шести тысяч рублей.

Чаще всего цепь выходит из строя из-за ненадлежащего ухода за двигателем. Также может закончиться жизненный ресурс устройства. К этому времени она растягивается и становится бесполезной.

Номер цепи ГРМ для двигателя ЗМЗ 405 – 040900100011800. Устройство – двурядное. Есть несколько способов, по которым можно отличить подделку от оригинала. Я расскажу вам о них:

• нет голограммы на цепи;
• буквы, прописанные на упаковке устройства не читаются или читаются с большим трудом;
• коробка, в которой лежит цепь исполнена некачественно – есть места, где виден клей, наклейка неправильно приклеена или вверх ногами;
• сам принт плохо читается.

Если же вышеописанных проблем, вы не обнаружили, то можете смело покупать цепь.

Замена цепи 405 газель: как определить необходимость

Цепь нуждается в замене, когда на ней вы обнаружили сколы или трещины. Когда устройство растянуто, то желательно тоже произвести скорейшую смену ее на двигателе ЗМЗ 405.

Стук и шумы во время работы на холостых также подскажут владельцу, что наступила пора для смены цепи ГРМ. Об этом говорит и нестабильная работа силового агрегата.

Главное не нужно забывать про выставление меток ГРМ. Так как они играют главную роль в процессе работы двигателя. Без них распределение фаз не может быть нормальным. А значит мотор может некорректно работать.

Как происходит замена ГРМ Газель 405

Чтобы произвести замену цепи ГРМ, автовладельцу понадобятся следующие материалы и инструменты:

• динамометрический ключ, так как все затяжки проводятся только с помощью этого инструмента. Иначе есть возможность перетянуть или недотянуть болты, звездочки, что приведет к недееспособности мотора;
• набор головок и ключей;
• набор шестигранников;
• прокладки;
• успокоители и натяжители: комплекты;
• звездочки;
• смазывающее средство для мотора. Это обязательная жидкость, так как при снятии цепи из двигателя выльется большое количество смазки;
• фильтрующее устройство для масла. Необходимо будет заменить масляный фильтр;
• герметик;
• щетка по металлу;
• керосин для очистки от грязи деталей мотора.

После того как все инструменты подготовлены, приступают к снятию кожуха силового агрегата, сливают антифриз и смазку. Шаги процедуры:

1. Отсоединить трубки, подходящие к мотору.
2. Откручивают болты, снимают сервисный ремень, шкив и ролик помпы.
3. Демонтируют верхнюю крышку ГРМ.
4. Убирают генератор.
5. Снимают датчик коленвала.
6. Ставят метки так, чтобы они смотрели на верхнюю мертвую точку.
7. Стопорят коленчатый вал и откручивают болт шкива коленвала.
8. Снимают помпу и гидронатяжитель.
9. Демонтируют поддон и верхний успокоитель.
10. Снимают второй успокоитель вместе с цепью.
11. Снимаются звездочки.
12. Потом все детали промывают в керосине.

Распаковывают новый ремень и выкидывают старый. Начинают сборку газораспределительного механизма, установку меток ГРМ.

Когда необходимо делать затяжку

Если ГБЦ затянута неравномерно, то возможно со временем на ней будут образовываться трещины. Поэтому следует соблюдать моменты затяжек деталей ГБЦ. Кроме этого, во время нагрева блока цилиндров, температура между головками деталей с резьбой и самой ГБЦ разнится очень сильно. Эти колебания приводят к тому, чтобы соединения расслабляются.

О том, что нужна затяжка ГБЦ автовладельцу скажут следующие причины:

• появившаяся влажность там, где соединяется блок и головка. Значит происходит течь смазывающего средства;
• выход из строя мотора. Это уже весомая причина;
• коробление устройства;
• пробой прокладки.

Опытные механики рекомендуют проводить затяжку ГБЦ через каждые 1000 километров.

https://youtube.com/watch?v=UnxNHc4Om2o

Снятие и разборка

1. Снять головку блока цилиндров.

2. Снять картер двигателя и прокладку картера.

3. Снять масляный насос.

4. Отвернуть гайки 1 шатунных болтов и снять крышку 2 шатуна. Так как крышка сидит плотно, сбить ее несильными ударами молотка. Вынуть из крышки вкладыш шатунного подшипника.

8. Снять стопорные кольца с двух сторон поршня.

Рис. 3

9. Выпрессовать специальным приспособлением поршневые пальцы.

Если приспособления нет, можно выбить поршневые пальцы легкими ударами молотка через оправку 1.

Вынуть шатун 2 из поршня 3.

10. Таким же образом снять остальные поршни с шатунов.

11. После разборки промыть все детали в бензине. Очистить поршни от нагара. Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Размерные группы поршней, шатунов и пальцев

Начинаем сборку

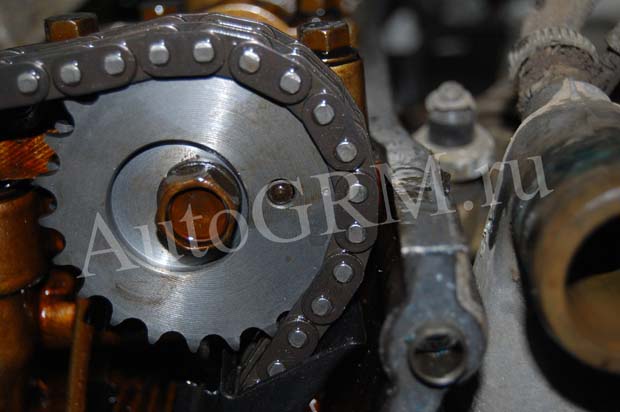

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Ставим натяжитель.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Доброго всем времени суток, возможно я плохо искал, но деваться некуда делаю сам первый раз помощников найти не получается.Вопрос банальный: какова технология выставления грм на 406?Банально понятно что нужно сначала выставить вмт (я делал по метки на демпфере) затем выставить правую звезду и нисходящую ветку в натяг, но у меня получается ахинея: либо звезда не налезает на посадочное место, либо метки оказываются не на месте. ))

Почему рвет цепи на 406 двигателе?

Здесь одна причина, не дают хорошую натяжку натяжители цепи, так как они есть двух видов, одни фиксируются при выходе (эти лучше) другие не фиксируются. А так как натяжение происходит за счет давления масла, то возможные причины такие, слабое давление масла, либо забитый канал подачи масла к натяжителю, либо в самом натяжителе забилось отверстие для прохождения масла.

Есть разница в распредвалах 406 двигателя

Разница есть в распредвалах 406 двигателя, на фото показаны распредвалы 406 двигателя, с лева распредвал ставиться на левую сторону (впускные клапана) если смотреть на двигатель спереди а правый на правую (выпускные клапана)

Обратите внимание на стрелки, по кулачкам распредвала и направляющей можно определить какой распредвал ставиться слева а какой справа

Вся разница в направляющих, но если направляющие перебить в другие отверстия, то левый распредвал станет правым .

P/S Самая распостранёная ошибка , при сборке звёздочек р/валов не внимательно устанавливают направляющие, вследствии, двигатель не работает так как нужно.

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.
