Диагностирование и то рулевого управления автомобиля

Как убрать люфт в рулевой рейке своими руками

Как самостоятельно осуществить подтяжку рейки:

1. Чтобы отрегулировать рейку и убрать люфт, подтяните регулировочный винт, который находится в торцевой крышке рулевого механизма.
2. Используйте эстакаду яму в гараже. Если такие идеальные условия недоступны, для подтяжки рейки можно применить домкраты. Обязательно укрепите машину после подъема на упорных «козлах».
3. Выставьте передние колеса прямо (ровно) перед подъемом кузова автомобиля с помощью домкратов.
4. В соответствии с ГОСТом РФ люфт рулевого механизма не должен быть больше десяти градусов. Измерьте его люфтомером: существуют как современные электронные, так и примитивные приборы.
5. Подтягивайте регулировочный винт медленно. В ходе процесса проверяйте ход руля, а также присутствие стука в колонке или люфта.
6. Если вы считаете, что вам удалось убрать дефект, осуществите ходовое испытание. Ощутили тяжесть рулевого колеса при движении? Тогда немного ослабьте регулировочный винт.

Вам удалось убрать проблему, если рулевое колесо беспрепятственно возвращается в центральное положение, а стук или люфт не обнаруживаются.

Статьи по теме

Как поменять моторчик дворников: простые советы опытных автовладельцев

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

В машине пахнет бензином: разбираемся в причинах и ищем способы устранения

Как устранить неисправность: основные способы

Чтобы отрегулировать рулевое управление, потребуется стандартный набор инструментов, позволяющих настроить крепление.

Если ручное измерение или прибор К 524 М показал неподходящий результат, стоит сделать следующее:

• Попробуйте настроить винты, усиливающие карданные шарниры. Найти эти элементы можно на валу рулевого управления.
• С помощью регулировочного винта шарниров поставьте необходимый параметр.
• Проверьте величину люфта. Если свободный ход остался выше нормы, необходимо искать другую причину.
• Подтяните регулировочную гайку на рулевой рейке (если такой предусмотрен), это устранит зазоры между зубчатой планкой и ведущей шестерней, который и может быть причиной люфта.

Следующим шагом в регулировке может быть настройка шарниров рулевых тяг.

Сделать это в условиях гаража сложнее, ведь для выполнения работы потребуется эстакада, смотровая яма или подъемник.

С большой вероятностью вы увидите, что шарниры повреждены, а это свидетельствует о необходимости подтяжки винтов. Кроме того, стоит протянуть и рулевые тяги.

Если устранить люфт описанными выше методами не удается, остается только одно решение — разобрать механизм рулевого управления и поменять вышедшие из строя детали.

При отсутствии необходимого опыта и знаний можно обратиться к опытным специалистам на СТО.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

• Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
• Автобусы — 20°
• Грузовые автомобили — 25°

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Понятие и причины появления люфта в рулевом механизме

Сама конструкция рулевого управления не сложная. В ней находится специальный шток, который не плотно прилегает к деталям автомобиля. У него обязательно должен быть небольшое зазор для того, чтоб детали не изнашивались в случае трения. Однако если суммарный люфт достигает довольно больших показателей это может стать причиной серьезных неисправностей, что могут привести к авариям на дороге. Допустимой нормой считается люфт в 10°.

Важно помнить, что маленький люфт может перерасти в большой, а поэтому следует внимательно отнестись к этому вопросу, если заметны явные признаки неполадок в рулевом управлении. Этими признаками могут служить стук, скрип, вибрация или необходимость в сильном повороте руля влево или вправо даже по ровной дороге

В таком случае руль перестает «слушаться» водителя или выполняет действия с нескольким опозданием.

Существует несколько причин появлении люфта и все они кроются в самой конструкции рулевого управления. Одной из первых причин может быть то, что наконечник или подшипник вышли из строя в случае изнашивания.

Второй причиной может служить недавний ремонт автомобиля, а именно тот факт, что иногда центральную ступичную гайку недостаточно фиксируют. Отсюда и появляется люфт. Также свободный ход руля может сигнализировать о том, что гидравлическое масло становится непригодным и необходима его замена.

В целом, чтобы обнаружить истинную причину технических неполадок водитель обязан проверить каждую деталь всей системы рулевого управления, так как все детали и механизмы взаимосвязаны.

К чему может привести люфт в рулевом управлении

В процессе эксплуатации автомобиля, следует проводить периодическую проверку состояния рулевого управления. Ведь даже небольшой люфт в одном из соединений сильно повышает нагрузку на все управление, приводя к ускоренному износу остальных узлов. К тому же, наличие большого количества составных элементов управления приводит к тому, что колебания люфта значительно увеличиваются. К примеру, маленький люфт, составляющий всего 0,1 мм в соединении рейка-шестерня, передаваясь по цепочке, обеспечит уже достаточно сильное колебание (в несколько миллиметров) управляемых колес.

Основные регулировочные работы по рулевому управлению легковых автомобилей

Рулевое управление современных легковых автомобилей практически не требует обслуживания, однако следует постоянно проверять состояние защитных чехлов шаровых шарниров, люфты в деталях рулевого привода.

В автомобилях старых конструкций могут выполняться регулировки зазоров: в подшипниках рулевого механизма и в зацеплении ролика с червяком; в рулевых механизмах реечного типа.

Для регулировки зазоров в подшипниках червяка рулевого механизма (рис. 12): поворачивают рулевое колесо на один — полтора оборота влево, отвертывают болты крепления нижней крышки 19 и сливают масло из картера рулевого механизма. Сняв крышку, удаляют необходимое число регулировочных прокладок 18. После этого, закрепив нижнюю крышку, снова проверяют, нет ли осевого перемещения червяка в подшипниках. При отсутствии перемещения заливают в картер масло и проверяют усилие поворота рулевого колеса (установив передние колеса на гладкой плите), которое не должно превышать 200 Н.

Рис. 12. Схема рулевого механизма типа червяк-ролик: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт; 3 — контргайка; 4 — пробка; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки; 10 — пружинная шайба; 11 — сальник вала сошки; 12 — втулка; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16, 17 — подшипники червяка; 18 — регулировочные прокладки; 19 — нижняя крышка картера; 20 — ось ролика; 21 — подшипник ролика; 22 — сальник вала червяка; В, С — метки

После проверки и устранения люфтов в деталях рулевого привода (в случае обнаружения повышенного люфта в рулевом механизме) проводят регулировку зазоров зацепления ролика с червяком. Для этого ослабляют контргайку 3 регулировочного винта 2 и, приподняв пружинную шайбу 10, завертывают регулировочный винт до установления зазора (не рекомендуется слишком затягивать регулировочный винт). Затем, придерживая регулировочный винт отверткой, затягивают контргайку. Убедившись в том, что рулевой механизм имеет допустимый люфт, проверяют усилие поворота рулевого колеса. Если оно выше 200 Н, ослабляют регулировочный винт.

Регулировку зазоров в рулевых механизмах реечного типа производят при повышенном значении люфта рулевого управления (рис. 13). В процессе эксплуатации в конструкциях рулевых механизмов реечного типа повышенный люфт может возникать из-за увеличенного зазора между рейкой и шестерней, поэтому предприятия-изготовители рекомендуют производить затяжку регулировочного винта или гайки для устранения люфта. Устранить люфт можно и регулировочным винтом, заворачивая его на 20°.

Рис. 13. Рулевое управление реечного типа автомобиля Audi: 1 — регулировочный винт; 2 — нижний вал колонки рулевого управления; 3 — хомут; 4 — крышка

В настоящее время, учитывая повышенные требования к рулевому управлению, производится не восстановление отдельных его деталей, а замена шарниров деталей рулевого управления.

Для замены шарниров рулевых тяг используют специальные съемники (рис. 14). Гайки крепления шаровых пальцев боковой и средних тяг к сошке отвертывают и выпрессовывают шаровые пальцы из отверстий сошки и рычага.

Рис. 14. Внешний вид универсального съемника для выпрессовки шаровых пальцев

Для установки нового шарнира следует очистить внутреннюю поверхность гнезда тяги под корпус шарнира и запрессовать новый шарнир в отверстие тяги до упора. Заложить в новый колпак 6…10 г смазки «Литол-24». Напрессовать колпак на шарнир с помощью универсального съемника и зафиксировать колпак на пальце стопорным кольцом.

Снимая картер рулевого механизма, отмечают количество и размещение шайб между лонжероном и картером (если они имеются), чтобы поставить их на прежнее место при установке картера. Это необходимо для сохранения соосности вала рулевого управления и вала червяка.

Наказание за люфт в рулевом управлении. Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств. Измерение люфта рулевого управления

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

– легковые автомобили и созданные на из базе грузовые автомобили и автобусы – не более 10 градусов.

“А что это за нерусское слово такое, люфт?” – часто приходится слышать этот вопрос от будущих водителей. Сейчас мы с этим разберемся.

Если вы встанете около одного из передних колес вашего автомобиля и попросите кого-нибудь покрутить рулевое колесо туда-сюда на небольшой угол, то “с ужасом” увидите, что колеса стоят на месте!

Не пугайтесь, это нормальное явление. Прежде чем колеса начнут поворачиваться, выбираются все зазоры в рулевом механизме и в сочленениях рулевых тяг. Вот это и есть люфт, то есть свободный ход рулевого колеса без поворота передних колес. Только любой люфт должен быть в пределах нормы.

Если суммарный люфт рулевого управления превышает 10°, то эксплуатация автомобиля запрещена, так как движение по заданной траектории становится весьма проблематичным, а в условиях интенсивного движения просто невозможным. Автомобиль начинает “рыскать” по дороге с большими перемещениями в поперечном направлении, что может привести к незапланированным контактам с другими участниками движения.

При движении за городом на большой скорости эффект рыскания автомобиля по дороге обычно усиливается и, в конце концов, водитель просто теряет контроль над поведением машины. Кроме того, повышенный люфт руля требует постоянной коррекции направления движения автомобиля, вследствие чего водитель сильно утомляется, что не может не сказаться на общей безопасности дорожного движения.

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

Очень опасно эксплуатировать автомобиль, если имеются нарушения в креплениях многочисленных шарниров рулевых тяг, рулевого механизма, когда сорваны или не затянуты резьбовые соединения, а также, если они ненадежно зафиксированы. При движении машины из-за постоянных вибраций возможно разъединение элементов рулевого управления. А это уже ведет к полной или частичной потере управляемости автомобиля и к непредсказуемой траектории его движения.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Прежде всего, давайте разберемся с тем, что такое “усилитель рулевого управления”.

Гидроусилитель руля предназначен для облегчения работы водителя при повороте рулевого колеса. Он состоит из насоса, распределительного устройства и гидроцилиндра (рис. 53).

Рис. 53. Схема гидроусилителя рулевого управления:1 – насос усилителя; 2 – распределительное устройство; 3 – трубопроводы; 4 – силовой цилиндр усилителя; 5 – поршень усилителя со штоком; 6 – маятниковый рычаг; 7 – емкость для масла

При повороте руля распределительное устройство под давлением направляет жидкость в одну из полостей гидроцилиндра, помогая тем самым водителю поворачивать управляемые колеса.

При повороте рулевого колеса налево жидкость под давлением поступает в полость А (рис. 53), а при повороте направо в полость Б. Когда двигатель не работает, поворот руля будет осуществляться с заметным усилием, так как гидроусилитель не действует.

Запрещается движение при неисправности рулевого управления.[Здесь и далее красным шрифтом дается перечень неисправностей, при которых дальнейшее движение транспортных средств запрещается в соответствии с пунктом 2.3.1. Правил дорожного движения.]

Правда, есть возможность устранить неисправность на месте, если вы “дока” во “внутренностях” автомобиля и возите с собой массу запасных деталей.

В противном случае, вам предстоит вызвать передвижную службу автосервиса или специализированного буксировщика.

2.1. Суммарный люфт в рулевом управлении превышает следующие значения:

• Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10°
• Автобусы — 20°
• Грузовые автомобили — 25°

2.2. Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки.

2.3. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).

Где может появиться люфт

Видео: Как устранить ход руля (рулевого вала).

1. Пройдемся по всем этим соединениям. Карданная передача позволяет изменять угол наклона колонки, обеспечивая большую комфортабельность, хотя это ее не главное предназначение. Карданная передача обеспечивает дополнительную безопасность при столкновении, поскольку при ударе дает возможность изменить положение колонки, не травмируя водителя. Эта карданная передача является одним из самых надежных соединений в рулевом управлении, но и в нем может образоваться люфт. Проверить наличие люфта в карданной передаче очень просто, достаточно рукой удерживать нижний вал, соединенный с шестерней, а второй рукой – повращать руль. Биение, стуки, возможность хоть малейшего вращения рулевого колеса будет указывать на сильный износ или повреждение карданной передачи.
2. Второе соединение, и одно из наиболее важных – шестерня-рейка. Именно это соединение обеспечивает преобразование вращения в движение рейки. И для точной передачи необходимо соблюдение зацепления между зубьями этих элементов. Поэтому в конструкцию механизма включен упор рейки, поджимающий её в шестерне. Также рейка двигается по втулкам, исключающим ее колебательные движения. Но со временем втулки изнашиваются, зубья рейки и шестерни тоже, поэтому в соединении появляется люфт. Первое время устранить зазоры можно путем закручивания упора, чтобы выбрать люфт, но в конечном итоге придется проводить ремонт механизма с использованием ремкомплектов.
3. Следующее соединение – рулевых тяг к рейке. Тяги крепятся к рейке при помощи болтов. Но, чтобы тяги не передавали на механизм колебательные движения, которые они получают от колес, на концах тяг со стороны рейки сделаны проушины, с установленными в них сайлент-блоками. Данные резинотехнические элементы выполняют демпфирующую функцию. Но со временем от воздействия окружающей среды, рабочих жидкостей авто, хим. реагентов с дороги, резиновая составляющая сайлент-блоков стареет и расслаивается. При обнаружении сильного износа этих сайтент-блоков, проявляющееся обычно сильным стуком со стороны рулевого механизма, эти резинотехнические элементы просто заменяются.
4. Последнее соединение рулевого управления – рулевых тяг с поворотным кулаком. Чтобы обеспечить подвижность этого соединения, на концах тяг расположены рулевые наконечники. Этот наконечник представляет собой корпус, в который установлен шаровой палец. Благодаря полусферической поверхности пальца, они имеет возможность менять угол относительно корпуса. Причем палец посажен в корпус достаточно плотно, но во время эксплуатации он изнашивается, приводя к появлению люфта, сопровождающегося стуком со стороны амортизационных стоек. При появлении люфта в наконечниках – они заменяются.

Что приводит к появлению чрезмерного люфта?

Как бы там ни было, причину люфта следует искать именно в системе рулевого управления. На начальном этапе следует оценить состояние рулевых тяг и их наконечников. Именно последние чаще остальных выходят из строя при эксплуатации автомобиля под большими нагрузками. Если у машины давно не производилась замена ступичных подшипников, то именно это и может послужить причиной увеличения свободного хода рулевого колеса.

Также увеличенный люфт может появиться практически сразу после проведения ремонтных работ для восстановления работоспособности подвески. Если механики не затянут должным образом гайку ступицы, то рулевая система уже точно не будет работать должным образом.

Чрезмерный люфт руля может быть спровоцирован выходом из строя шаровых опор. Такое же явление возникает и когда сильно перетягивается рулевая рейка. Порой просто достаточно осуществить замену гидравлического масла. Эта процедура довольно проста и способна устранить возникшую неисправность.

Что такое люфт

Суммарным люфтом рулевого управления любого автомобиля, в том числе и автобуса, называют угол, на который отклоняется рулевое колесо при повороте им влево и вправо, до того места, когда начнут поворачиваться колеса автобуса.

Каждый изготовитель автобусов указывает отклонение в своей документации к автобусу, а угол, полученный вследствие полевых испытаний, не должен быть больше указанного.

В случае если в документации значение не указано, тогда фактически оно не должно быть больше значения, которое установлено в государственных нормативах.

Значение люфта устанавливают для каждого типа автомобилей, в том числе и автобуса и оно должно составлять:

• легковые транспортные средства – 10 градусов;
• автобусы – 20 градусов;
• грузовые автомобили – 25 градусов.

Причины люфта в рулевом управлении и их устранение

Люфт в рулевом управлении может появиться по следующим причинам:

• гайка руля не затянута;
• шлицевые соединения пришли в негодность;
• карданные соединения промежуточного вала износились;
• крепление руля к кузову недостаточно прочное;
• резинометаллические шарниры, с помощью которых тяги соединяются с механизмом, изношенны либо болты крепления недостаточно затянуты;
• зазор между зубчатой рейкой и шестерней слишком большой;
• наконечники пришли в негодность;
• регулировочные тяги не затянуты.

Проще всего устранить максимальный люфт рулевого управления, если он вызван тем, что гайка крепления руля недостаточно затянута. Как решить эту проблему? Демонтируем декоративную обшивку руля, используя торцовый ключ подходящего размера, закручиваем гайку.

Практически на всех новых машинах в обшивке руля есть модуль подушки безопасности. Его необходимо снять, только так вы сможете добраться до гайки. Аккуратно производите это действие, предварительно сняв клеммы аккумулятора.

Если гайка крепления руля плохо затянута, это может привести к тому, что машина станет неуправляемой: руль будет проворачиваться на оси, а шлицы в месте крепления износятся.

В результате вам придется устанавливать новые детали, причем делать это как можно скорее. Если придут в негодность шарниры на промежуточном валу, образуется «эффект зубчатого колеса». Это значит, что, когда водитель поворачивает руль, со временем промежуточный вал затирается. Все это приводит к тому, что автомобиль плохо управляется, например, когда вы едете на максимальной скорости. Как устранить проблему? Устанавливаем новый промежуточный вал.

Максимальный люфт рулевого управления также может появиться из-за того, что крепление руля к кузову ослаблено либо резиновые прокладки между рулем и кузовом пришли в негодность. Чтобы устранить неполадку, следует подтянуть гайки крепления руля, также можно установить новые резиновые детали.

Если зазор в шестернях рейки слишком большой, это также может привести к проблеме. Увеличение зазора происходит по причине того, что поверхность соприкосновения зубчатой рейки и шестерни истирается. Нередко зазор между рейкой и направляющими также становится слишком большим. Когда защитные пыльники порвались, износ системы происходит намного быстрее.

Хуже всего, если максимальный люфт рулевого управления возникает из-за того, что наружные наконечники тяг износились. Ведь эти детали сильнее всего подвержены износу. Они функционируют в тяжелых условиях, на них оказывают негативное воздействие влага, пыль и так далее.

Слишком большие осевые и радиальные зазоры в шаровом сочленении наконечника становятся причиной его разрушения. В итоге машина может стать неуправляемой. Все это способно привести к серьезному ДТП. Поэтому при обнаружении данной неисправности рекомендуется как можно скорее посетить СТО.

Крепление внутренних концов тяг к рулю происходит с помощью резинометаллических шарниров, которые запрессованы в их концах. Когда шарниры приходят в негодность, можно услышать металлический стук, поворачивая рулевое колесо. Ликвидировать эту поломку можно, запрессовав новые шарниры. Чтобы провести такую процедуру, потребуется пресс. Рекомендуется выполнять данный вид работ в специализированном сервисном центре.

Также максимальный люфт рулевого управления может появиться, если регулировочные тяги недостаточно затянуты (они регулируют схождение колес). Происходит это в результате того, что болты на тягах не были достаточно затянуты после проведения процедуры развала-схождения. В итоге регулировочные тяги выскочат из наконечника.

Иногда на новых авто поворотные рычаги не привариваются к стойкам подвески, но прикрепляются при помощи болтового соединения. Если болты будут плохо затянуты, люфт рулевого управления станет максимальный.

Не допустить этого можно, поставив перёд автомобиля на домкрат, демонтировав колеса и затянув болты.

Чтобы ездить на машине было безопасно и комфортно, нельзя допускать максимального люфта руля. Поэтому стоит периодически проводить технический осмотр транспортного средства, заменять вышедшие из строя элементы. Ведь если автомобиль постоянно используется, то даже самые прочные детали рано или поздно изнашиваются.

Как убрать

Для того чтобы отрегулировать рулевое управление, понадобится несколько простых инструментов, которые позволят настроить крепления.

Если люфтомер К 524 М показал нежелательный результат, следует попробовать осуществить настройку винтов усиления карданных шарниров. Эти элементы находятся на рулевом валу. Для этого мы находим регулировочный винт шарниров и устанавливаем допустимое значение. Затем проверка повторяется, и если свободный ход все еще превышен, значит причина в другом.

При завышенных показателях по люфтомеру также рекомендуется отрегулировать шарниры рулевых тяг. Но сделать это будет сложнее, поскольку вам понадобится подъёмник или помещение со смотровой ямой. Скорее всего, вы обнаружите что шарниры «раздолбаны», а значит их крепления нуждаются в подтяжке. Также можно подтянуть рулевые тяги.

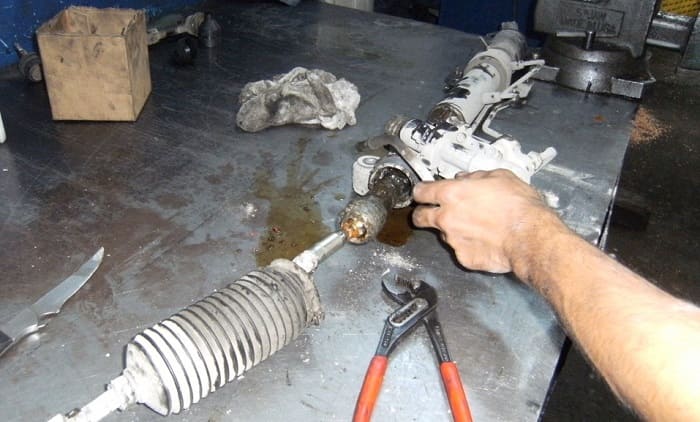

Иногда состояние деталей не оставляет других вариантов, кроме как полностью разобрать рулевой механизм и заменить изношенные элементы. В этом случае лучше обратится к услугам профессиональной автомастерской, чтобы по неопытности не повредить систему.
