Кулиса ваз 2114: меняем штатную на короткоходную

Замена кардана кулисы

1. Работа с хомутом (на тяге привода его нужно отпустить, а затем стянуть со штока);
2. Сбивание кардана (перед этим необходимо удалить пыльник; сбивать деталь можно аккуратными ударами молотка);
3. шаг 3 – установка новой детали (процедура совершается в обратном порядке: надевание пыльника, фиксация кардана, надевание привода на шток; при этом хомут не затягивается).

Далее следует отрегулировать систему. В результате самостоятельной замены деталей или же просто со временем кулиса может болтаться. Исправить эту проблему довольно просто. Смотрите на видео, как подтянуть кулису на ВАЗ 2114:

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Тип кулисы	Особенности
Короткоходная	Переключение передач становится короче, скорости меняются, словно с помощью джойстика; Устанавливается вместе с коротким карданчиком, что способствует снижению люфта и повышению четкости переключения;  Не устанавливается заводом на автомобиль. Требуется покупать отдельно или изготавливать своими руками; Стоимость достаточно высокая;Для переключения скоростей требуется прикладывать большее физическое усилие; Изначально разработана для спортивных автомобилей
Длинноходная (стандартная)	Для смены скорости КПП приходится перемещать рычаг на большое расстояние; Устанавливается в паре с обычным карданчиком. Являются слабым местом автомобиля, настоящей болезнью; Предусмотрена заводом-изготовителем; Для переключения передач практически не приходится прикладывать усилия; Создана специально для переднеприводных автомобилей ВАЗ

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.

 Загрузка …

Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

1. Инструкция по замене
2. Цена вопроса
3. Спортивная

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Комплект

Определить неисправность достаточно легко:

• Передачи переключаются с проблемами, невнятно;
• Коробка передач расшатана.

При возникновении подобной неисправности, может потребоваться полная замена элемента. Причем многие переходят на короткоходную кулису, которая придает автомобилю более спортивный характер. Эта технология была позаимствована из автоспорта. Кстати, простая регулировка, может превратить ее в короткоходную.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

Цена вопроса

Если вы решили выполнить замену сальника кулисы одновременно с установкой самой кулисы, это можно считать совершенно правильным поступком. Дополнительно заменить карданчик, не обойдется в большую сумму, зато эффективность от такого комплексного ремонта окажется куда выше.

Короткоходка

Действия самостоятельно, вам придется только закупить необходимые детали, обычные расходники. Если же обращаться на автосервис, минимальная стоимость услуги составит 800-1000 рублей. То есть экономия очевидная.

Сама кулиса стоит примерно 400 рублей. Отсюда становится понятно, почему мы не советовали покупать ремкомплект, а полноценно заменить деталь. Экономии как таковой не будет, а разница в результате ремонта окажется существенной.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Спортивная модель

Если вы решили поставить на свой ВАЗ 2114 короткоходную кулису, обращайтесь в проверенные автосервисы, а еще лучше — в ателье, которые специализируются на тюнинге. Подобные мероприятия относят к техническому усовершенствованию, потому лучше специалистов по тюнингу в этом никто не разбирается. Даже официальные автосервисы АвтоВАЗ.  Загрузка … No Comments Yet!You can be first to comment this post!

  Close Window

Демонтаж рычага КПП

Перед тем как приступить к демонтажу ручки, необходимо внимательно осмотреть всё пространство рядом с ней и понять как она разбирается. Ничего сложного в этом нет, главное точно следовать нашей инструкции:

1. При наличии дополнительных подлокотников и иные элементом установленных самостоятельно, демонтируем их, чтобы не повредить в процессе работ.
2. Аккуратно демонтируем кожух (пластиковый или кожаный – прим.), чтобы не порвать, или не сломать его.

   Демонтаж следует проводить аккуратно, чтобы ничего не сломать.

3. Теперь, когда всё внутреннее убранство видно, переходим непосредственно к кулисе. Для этого воспользовавшись ключом на «13», откручиваем гайку, фиксирующую рычаг.

   Если рычаг не поддаётся, можно обработать поверхность WD-40.

4. После этого можно демонтировать рычаг с той самой втулкой, и проводить работы по устранению дребезжания и вибрации.

   Старая втулка отмечена красным маркером.

Процесс устранения вибрации

После того как втулка с рычагом оказались у вас в руках, внимательно осмотрите её визуально на наличие видимых повреждений, следов выработки. Потому как при их наличии, возможно, придётся покупать такой же запасной элемент, для того чтобы чуть позже не пришлось выполнять работы по её демонтажу, ремонту и регулировке.

Новая втулка выглядит намного лучше

Порядок ремонтных работ с втулкой

1. В первую очередь демонтируем пластиковую накладку на втулке таким образом, чтобы высвободить её металлическое основание.

   Разобранная втулка рычага коробки передач

2. Осматриваем её на наличие следов трения, что будет говорить о несоответствии её размеров (когда втулка длиннее на несколько миллиметров, как правило 2-3 мм. – прим.).

   Мы сходили в магазин и замерили новую втулку там, и сравнили с нашей!

3. Если вышеназванные факты подтвердятся, то эту причину можно исправить, просто сточив лишнее в ручную при помощи напильника.
4. Далее, переходим к ремонту непосредственно рычага, и если на его корпусе есть какие-либо повреждения, трения и прочее, просто обматываем этот участок обычной изолентой, для того, чтобы плотнее зафиксировать её на месте и обеспечить ей наиболее плотное соприкосновение.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

• после демонтажа коробки передач;
• когда произведена замена кардана или ослабли фиксирующие хомуты;
• если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Универсальный гаечный ключ

Вам понадобятся противооткатные опоры…

…или самые обычные кирпичи

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи

На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Короткоходная кулиса ВАЗ 2114: замена и установка

Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач.

Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной.

Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет

Разбор можно выполнить по схеме из этой статьи.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях.

В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин.

АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля.

Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам.

Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109.

Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно.

Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;

   Откручиваем 5 болтов держащих платформу кулисы

3. С шарнира КПП нужно снять пыльник и удалить крепление;
4. Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
5. Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
6. Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге.

   Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

• РПП от ВАЗ 2114.
• Ось и втулки от 2114 (входят в ремкоплект КПП).
• Трубка с диаметром 15 миллиметров.
• Гайка шаровая.
• Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

13 октября 2016

Изготовление узла своими руками

При желании КК можно изготовить и самостоятельно, при этом она отлично будет подходить для любых автомобилей, в том числе и ВАЗ 2114. Для работы нам понадобится следующее:

• небольшая трубка, диаметром ровно 15 мм;
• РПП от модели ВАЗ 2114;
• гайка шаровая;
• кардан рулевого механизма;
• ось и втулки ВАЗ 2114 (ремонтный набор кулисы).

Работа проходит в несколько этапов. Для начала нужно отрезать шар от РПП и подкорректировать нижний край с тем, чтобы после здесь можно было установить трубу. Проводится обваривание. К трубе с нижнего края крепится гайка и приваривается. Затем идет установка шаровой. Кардан монтируется к рычагу коробки передач.

Проведя такую операцию единожды под присмотром опытного автослесаря, вы поймете, что на самом деле ничего невыполнимого и сложного здесь нет. Весь процесс изготовления КК занимает где-то два часа и представляет собой почти то же, что и замена сальника кулисы. А такую работу каждый второй автовладелец выполняет чуть ли не с закрытыми глазами.

Устройство КК достаточно простое. Более легкое переключение передач осуществляется за счет уменьшения рычажного хода, а это зависит от того, какая длина у рычага. Чтобы штатная кулиса стала короткоходной, необходимо всего лишь приподнять крепеж «железки», которая отходит от КПП по направлению к рычагу. При этом не придется демонтировать штатную кулису, что позволяет заметно экономить и время, и силы.

Инструкция по замене

До работы рекомендуем не только лишь приобрести новейшую запчасть, но также поглядеть обучающие видео по подмене кулисы. Процедура не очень непростая, но приятное пособие никогда не будет излишним. В особенности, если вы не обладаете огромным опытом по ремонту автомобиля и коробки а именно.

Процедура подмены

Процесс содержит в себе выполнение нескольких поочередных шагов.

1. Демонтируйте кожух с ручки вашей коробки переключения передач.
2. Поднимите автомобиль, используя домкрат. В неких случаях подойдет смотровая яма, если такая имеется в вашем гараже.
3. Сейчас следует демонтировать консоль, которая откроет для вас доступ к кулисе.
4. Элемент задерживают 6 болтов, которые снимаются с помощью обыденного ключа на 13 мм.
5. Но не все так просто. Верхние болты в количестве 2-ух штук вы вывернуть ключом не можете, поэтому даже не пытайтесь. Их специально сажают очень плотно, так что для демонтажа будет нужно их просто спилить болгаркой.
6. Сейчас сможете расслабленно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
7. Последующий шаг заключается в демонтаже хомута и смещении пыльника. Для вас будет нужно снять шарнир. Сразу с подменой кулисы рекомендуем поменять и шарнир. Не излишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть конкретные предпосылки сделать все очень отменно.
8. После чего ставьте новый агрегат на место старенького. Действуйте аккуратненько, чтоб резинки кулисы попали на вваренные болты, спиленные вами за ранее при помощи болгарки.
9. Сейчас узел собирается назад, действуя в обратной разборке последовательности. Намертво сажать верхние крепежные болты не непременно, но пытайтесь затягивать с усилием.

Замена карданчика кулисы КПП ВАЗ 2108 на Калиновский карданчик!

Меняем на карданчик без свободного хода от Калины, тем получаем более четкую переключение передач!

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

1. Загоните авто на яму.
2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

1. Ослабьте хомут.
2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

1. Включите первую скорость.
2. Ослабьте хомут кулисы.
3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Иногда возникают такие случаи, когда вдруг пропала пятая, не включается задняя или вместо первой включается задняя передача. Не спешите снимать коробку, просто постарайтесь отрегулировать втулку на пятке КПП.Регулировка кулисы ВАЗ 2110 (или ВАЗ 2112) — довольно непростое занятие, как может показаться на первый взгляд. Но это лишь на первый взгляд. Пропала как-то на десятке задняя передача, и я подумал, что теперь придется менять коробку. Решил посмотреть в Интернете с надеждой, что может не все так плохо, залез на пару-тройку автофорумов, решил проверить подушку коробки передач и втулку на пятке. Начал с менее трудного. Чтобы проверить подушку, взял домкрат и приподнял коробку, пробую — все работает. Купил новую подушку, поменял, а скорость снова не включается. И здесь началось… с ямы в автосалон, с автосалона в яму, пытаясь заново настроить втулку на пятке и так на протяжении часа, когда все не надоело, присел передохнуть и хорошенько подумать, как отрегулировать кулису на ВАЗ 2110 (или ВАЗ 2112). Во время перекура пришла одна светлая мысль, которая в итоге помогла мне приручить этот агрегат.

Как отрегулировать кулису на ваз 2114, разновидности, ремонт

Кулиса ВАЗ-2109, 2114 это несложный механизм, с помощью которого происходит переключение передач. Водитель, прикладывая усилие в том или ином направлении, действует посредством кулисы на коробку передач. Тем самым включается нужная скорость. Очень редко, но механизм ломается, и требуется частичная или полная замена. Чаще всего выходит из строя карданчик. Его поменять не составит труда. Но если сломалась сама кулиса, можно задуматься о небольшом тюнинге – сделать короткоходную. Тем самым потребуется меньше усилий, чтобы включить нужную передачу.

1-картер коробки передач, 2-корпус механизма выбора передач, 3-механизм выбора передач, 4-картер сцепления, 5-рычаг штока, 6-шток выбора передач, 7-шарнир штока, 8-тяга привода управления коробки передач, 9-защитный чехол тяги, 10-рычаг переключения передач, 11-сферический палец рычага, 12-шаровая опора рычага, 13-хомут, Х-расстояние между торцами хомута и тяги

Где расположен сальник КПП и для чего нужен?

В ВАЗ 2109 сальник коробки переключения передач расположен в картере сцепления. Чтобы добраться до него, вам придётся разобрать коробку передач. Сальник предназначен для герметизации картера КПП за счет уплотнения зазоров между неподвижным корпусом коробки и вращающимся валом привода.

Самостоятельная диагностика сальника коробки.

Главным показателем, который свидетельствует о необходимой замене сальника КПП являются масляные пятна на асфальте после долгой стоянки авто. Следует понимать, что существует множество причин дефекта (к примеру, масляный фильтр закручен не до конца). Симптомы неисправности сальника КПП. Вовремя не поменянный сальник грозит утечкой масла из коробки, которая в свою очередь, не может исправно работать при минимальном уровне масла. Без нужного уровня, КПП прослужит недолго, отсюда вывод, если своевременно не заменить сальники, то вас ожидает ремонт КПП, что является дорогим удовольствием.

Инструменты, необходимые для замены сальника КПП:

• шлицевая отвертка напоминающая вязальный крючок;
• ключи размерами на «10» и «13«;
• съемник для снятия шаровых опор;
• шило;
• монтировка;
• оправка нужного размера;
• пустая канистра для слива масла с КПП.

Для замены сальника установите авто на смотровую яму или на

подъемник, зафиксируйте авто противооткатными клиньями и поставьте на

Как заменить кардан кулисы

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109,2114 редко устанавливают при ремонте, используют аналогичные детали от «Лады Калины». Замена выглядит следующим образом:

1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
3. Выкрутите фиксирующий болт ключом на «10».
4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

В процедуре нет ничего сложного, можно справиться и самостоятельно, но придется бегать из ямы в салон.

Да, желательно делать эту работу на яме или эстакаде. Действовать нужно примерно по такому принципу:

1. Ослабьте гайку на хомуте.
2. Установите рычаг КПП в положение, соответствующее задней скорости.
3. Шток коробки выставьте в положение задней скорости. Добиться этого сложно, поэтому придется проводить корректировку.
4. Проверьте, как включаются передачи. Если задняя слишком ушла влево, то ослабьте хомут и проверните кардан против часовой стрелки. Если пятая скорость (и задняя в том числе) ушли слишком вправо, то кардан проворачивается по часовой стрелке.

Отрегулировав положение кулисы переключения передач, можно заметить, что при установке рычага посередине будет включена нейтральная скорость. При включении пятой рычаг не должен цеплять пассажирское сидение, а при движении задним ходом водительское кресло не должно мешать перемещению рычага.

Короткоходная кулиса своими руками

Подобное устройство может быть установлено на любой автомобиль ВАЗ (как на классику, так и на переднеприводный) своими руками, ниже приведены примеры, как это реализуется.

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

1. кусок трубы диаметром пятнадцать миллиметров;
2. гайка от классической шаровой;
3. РПП от 2108;
4. ремкомплект кулисы 2108 (ось и две втулки);
5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

• От РПП отрезается шарик снизу;
• Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
• Приваривается гайка к трубе снизу;
• Размещается шаровая в удобном месте;
• Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

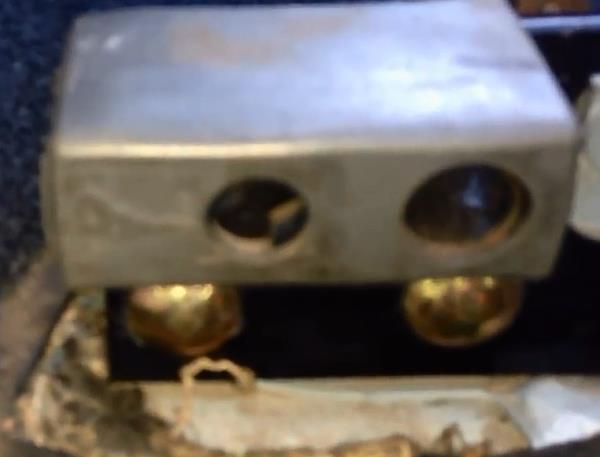

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная.

Оцените полезность статьи!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Пошаговая инструкция по замене кулисы на ВАЗ

Делается это абсолютно просто. Для этого нужно немного поддеть край и вытащить кожух.

3. Снятие консоли

Для снятия кулисы нужно снять переднюю консоль, крепящуюся на болты, положение которых также подробно показано в видео. Также необходимо демонтировать заднюю часть консоли.

4. Снимите кулису

Крепится она на 6 болтов, положение которых показано на видео. Также для удаления кулисы придётся спилить болгаркой два болта:

Кулиса всё равно будет меняться полностью, так что ничего страшного в этом нет. В конечном итоге стала известна причина дребезжания кулисы — она просто отломалась.

Далее нужно открутить снизу 2 болта на 13:

После этого снимается два хомута:

Пыльничек нужно отогнуть и снять шарнир — его тоже можно поменять.

Всё, кулису теперь можно снять!

Шарнир

Мы будем устанавливать шарнир от Калины:

Различие её от оригинальной в том, что она длиннее. В принципе можно отпилить часть, но мы и без этого обошлись.

5. Наденьте кулису

Резинкой нужно попасть на вваренные болты.

Далее кулиса собирается в обратной последовательности.

Как вы знаете, коробка переключения передач является основным, а главное незаменимым звеном между двигателем и колёсами автомобиля, потому как, только именно из-за неё меняется характер крутящего момента.

Дребезжит ручка КПП ВАЗ 2114? Есть решение! Мы поможем убрать дребезжание рычага коробки

Подавляющее большинство «наших» автомобилей «болеют» практически одними и теми же, среди которых дребезжание ручки КПП является одним из наиболее раздражающих. Слава Богу умом и «прямыми руками» нашего брата природа не обделила, и решения многих неприятных вопросов были придуманы именно самими автовладельцами ВАЗов.

Сегодня предлагаю вашему вниманию очередное решение актуальной проблемы — устранение дребезга ручки переключения передач ВАЗ 2114 своими ручками ? Наверное, каждому знакомо это неприятное чувство, когда при наборе скорости ручка начинает звенеть, греметь и страшно вибрировать. Каждый день большинство из нас обещали себе решить эту проблему в ближайшем будущем, но как правило, руки так и не доходили. А некоторые, так и вовсе не знают о том, что дребезжание рычага переключения передач можно легко убрать при минимальных затратах времени и средств.

Дребезжит ручка переключения передач потому, что инженеры ВАЗ просто не подумали о том, что во время движения металлическая втулка соединяющая тягу и рычаг будет соприкасаться с краями тяги, в результате чего будет возникать металлический дребезг. А может просто не рассчитали размеров самой втулки. Наша задача состоит в том, чтобы исправить этот недочет, а именно сделать втулку короче, чтобы она не задевала краями тягу.

Установка магазинной короткоходной кулисы на ваз 2114

Если приобрели готовый агрегат, но не знаете, как поменять кулису на ВАЗ 2114, необходимо просто поочередно выполнить следующие действия:

1. 1. Снимаем декоративный кожух.
   2. Ставим автомобиль на яму или поднимаем его на домкрат.

ВАЖНО! Не забывайте о технике безопасности, ставьте подпорку под заднее колесо с противоположенной стороны от домкрата, или под диагонально противоположенные переднее и заднее, когда работаете в яме

1. 1. Демонтируем консоль скрывающую кулису.
   2. Скручиваем четыре болта (они на «13» и их шесть).
   3. Верхние придется срезать и искать накидной ключ и мастерить к нему аналог рычага силы.
   4. Оттягиваем пыльник и демонтируем хомут.

ВАЖНО! Смена кулисы идеальный момент для замены таких узлов как карданчик, шарнир, сальник. Они весьма недолговечны, поэтому если вы меняете саму кулису, смените сопровождающие узлы, чтобы оттянуть следующую встречу дном вашего авто, как можно дальше

1. Ставим новую кулису на место демонтированной «старой».
2. Собираем весь узел в обратной последовательности.
