Как настроить кулису на приоре
Как отрегулировать кулису на ВАЗ 2110 своими руками
- Способ №1 — регулировка кулисы по задней скорости.
- Способ №2 — регулировка кулисы по первой скорости.
- Способ №3 — регулировка кулисы на «нейтралке».
Как проверить опорный подшипник на Приоре
Установка короткоходной кулисы на Лада Приора — пошаговая инструкция
Зачем менять карданчик
- Инструменты
- Выполняем замену
Установка короткоходной кулисы на Лада Приора — пошаговая инструкция
Внимание!
Снятие и разборка привода управления коробкой передач
Процесс установки
Тюнинг
Ремонт
- Замена сальника
Замена кулисы КПП
- Пошаговая инструкция
Замена кулисы КПП
- Пошаговая инструкция
Принцип работы
Установка короткоходной кулисы на Лада Приора — пошаговая инструкция
- Теперь сборка. Она производится в такой последовательности
Процесс установки
- Далее собираем рычаг:
Внимание!
Регулировка кулисы ВАЗ 2110
Замена кулисы КПП
- Пошаговая инструкция

Внимание!

Если сначала провести сборку механизма блокировки задней передачи, то длинный шток не позволит надеть тягу на шток карданчика. Проблему можно решить его укорочением

Важно не забыть надеть пыльник на карданчик

Отрегулировать механизм блокировки задней передачи, так как следствием подгонки кулис является несовпадение механизма с пластиной, за которую он цепляется. Решить проблему можно снятием пластины и регулировкой зацепа (он представляет собой вырез на кронштейне крепления). Подточить его можно наждачкой или напильником.

На фотографии показан отрегулированный зацеп.

Чтоб завершить процедуру, нужно надеть чехол РКПП с набалдашником.

Как настроить кулису на приоре

Замена кулисы на ваз 2110 своими силами
Регистрация
Вход

В начало форума
Правила форума
Старый дизайн
FAQ
Поиск
Пользователи

Регулируем привод переключения передач в следующем порядке.

Устанавливаем шток выбора передач в положение заднего хода. Для этого поворачиваем пассатижами шлицевой наконечник шарнира против часовой стрелки (глядя по ходу автомобиля) до упора, преодолевая сопротивление пружины и вдавливаем наконечник внутрь до фиксации. Надеваем на наконечник шарнира тягу привода (хомут при этом не затягиваем) и устанавливаем рычаг переключения передач в положение заднего хода. При этом упор оси рычага должен войти в паз накладки кронштейна блокировки заднего хода до конца в крайнее переднее положение. В этом положении тяги привода и штока выбора передач затягиваем стяжной хомут тяги.

При тугом включении передач, отрегулируй сначала привод сцепления :

Ход педали сцепления до упора в коврик пола должен составлять 125±5 мм. Для регулировки хода педали сцепления двумя ключами «на 13» ослабляем контргайку нижнего наконечника троса. Вращением регулировочной гайки (изменяя положение нижнего наконечника троса) устанавливаем требуемый ход педали сцепления, затем несколько раз нажимаем на педаль сцепления до упора в коврик пола, проверяем величину хода, после чего затягиваем контргайку.

Влезу не в свою тему, прошу прощения. У меня похожая хрень. 1. Сменил сцепу на Валео в сборе прошлым летом. Выжимной родной не поставил, лежит в гараже (знаю, что зря, тогда не знал) 2. Месяц назад регулировал, опуская педаль, ибо брало в самом верху. 3. Педали поставил почти вровень, педаль сцепы чуть-чуть ниже.

Результаты: 1. Первую неделю хватало где-то посередке, отлично. 2. Затем на скорости уж почти 7-5 км/ч, если идти на понижение, первую хрен тыкнешь с первого раза, просто не залетает. Если залетает, то без хруста, но со щелчком и туго. 3. Вторая тоже влетает только после паузы после первой, и тоже как то не то, что плохо, но не чётко. 4. По третьей, четвертой, пятой и задней особо вопросов нет. Задняя влетает с хрустом с непонятной закономерностью. То выжал сцепление и сразу воткнул — хруста нет, хотя должен бы как бы. А то на ХХ выжал, подождал секунды три — влетает с хрустом. 5. И главное. Снова сцепа цепляет почти в самом верху, хотя педали так же вровень, и сцепы даже чуть опущена. Как тут регулировать??

голос

Рейтинг статьи

Как отрегулировать кулису на ВАЗ 2110 своими руками

Как своими руками снять старую и установить новую подушку кулисы для переключения передач

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

Загоните авто на яму.
Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

Ослабьте хомут.
Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

Включите первую скорость.
Ослабьте хомут кулисы.
Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Рулевое управление
Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия

ВАЗ 2110
- Прочее
- Двигатель
- Рулевое управление
- Электрооборудование
- Трансмиссия
- Тормозная система
- Подвеска
- Тюнинг
ВАЗ 2114
- Электрооборудование
- Двигатель
- Тормозная система
- Прочее
- Рулевое управление
- Трансмиссия
- Подвеска
- Тюнинг
Лада Приора
- Рулевое управление
- Двигатель
- Подвеска
- Электрооборудование
- Тюнинг
- Тормозная система
- Трансмиссия

Видеопубликации
Фотопоток тюнинга ВАЗ
Руководства по эксплуатации и ремонту

Как проверить опорный подшипник на Приоре

Как поменять подушку кулисы на ваз 2110

Некоторые причины неисправности авто:

истечение сроков эксплуатации (пробег перевалил за 70 тыс. км);
превышение осевых нагрузок на стойки (небережливая езда, аварии);
влага и пыль, попадающая под капот.

Для этого проделайте следующее:

Поднимите капот.
Найдите и снимите защитную крышку верхней чашки «опорника».
Начинайте раскачивать кузов авто снизу вверх, при этом держите ладонь на чашке.
Если чувствуете рукой стук или слышите скрежет и дребезжание, вероятно, вам предстоит замена подшипника.

Важно знать:

Меняют как сам опорный корпус вместе с подшипником, так же и отдельно меняется опорный подшипник. Это зависит от степени поломки и износа.

Отдельный опорный подшипник VBF для Приоры, Калины

Комплект с корпусом верхней передней опоры

Установка короткоходной кулисы на Лада Приора — пошаговая инструкция

5. Рычаг вместе с тягой достаем через салон, для удобства можно отсоединить рычаг от тяги, хотя можно этого и не делать.

6. Снимите карданчик. Первым делом нужно стянуть резиновый пыльник, затем используя ключ на «10» открутить болт крепления с левой стороны карданчика.

7. Как вы видите на фото, штоки карданчиков отличаются по длине. Проблема решается посредством укорачивания «Калиновского» штока, делать это необходимо с учетом типа короткоходной кулисы. В некоторых случаях шток может полностью не заходить, в результате рычаг коробки сместится в сторону ручника. Если вам также нужно укорачивать, то знайте, отрезать нужно примерно 1-2 см.

Зачем менять карданчик

Ваш старый карданчик зачеркнут, на его место ставите тот, что справа (от калины)

На всех без исключения автомобилях ВАЗ 2108-2110 имеется сильный люфт в кулисе КПП, вследствие этого получаем, нечеткое переключение передач:

С уверенностью можно сказать — это болезнь либо недостаток всех автомобилей этой марки
Причиной такой «болезни», является родной карданчик кулисы КПП
Если вы хотите устранить такой недостаток – тогда наша инструкция, поможет вам уменьшить люфт кулисы и повысить комфортное переключение передач (тем более вы этого добивались заменой кулисы)
С начала необходимо попасть на автомобильный рынок и приобрести там (либо в магазине запчастей) короткоходный карданчик от автомобиля лада Калина
Следует брать его в комплекте с пыльником, потому что от стандартного кардана пыльник не подходит

Инструменты

После покупки ищем в своем арсенале инструмент, необходимый для замены карданчика. С этим я думаю, проблем не возникнет, потому что данная операция требует минимального количества инструмента:

Накидные ключи «13» две штуки, плюс один ключ«10»
Молоток
Отвертка
Для замены карданчика кулисы необходимо заехать на яму либо эстакаду
Помощник, желательно трезвый пригодиться вам в конце работы, тогда, когда вам необходимо будет отрегулировать идеальное положение рычага передач
С помощью двух ключей «13» распустите хомут, расположенный на тяге привода переключающего передачи и стяните привод со штока переключения передач
Затем отверткой оттяните пыльник карданчика к коробке, в принципе лучше его вообще снять, чтобы не мешал (ведь он нам более не пригодится)
Затем берем ключ на «10» и откручиваем болтик — фиксирующий карданчик
Затем берем молоток и не очень сильными ударами сбиваем карданчик с вала и стягиваем пыльник (в случае если не решились убрать его сразу)
И так, пол дела у нас уже сделано, а в случае необходимости мы можем поменять и сальник на валу выбора передач (пока к нему удобно добраться)
Натяните новый пыльник на вал
После этого устанавливаем карданчик от Калины, прикручиваем его болтиком, следует обратить особое внимание, чтобы болтик точно совпал со специальным углублением на валу
Затяните болтик, затем натяните пыльник на карданчик
После этого тягу привода, переключающего передачи одеваем на шток, однако при этом хомут не затягиваем
В случае, если рычаг тяги не получается надеть на карданчик (обычно более длинный шток мешает), тогда подпилите (укоротите) шток карданчика, только не переусердствуйте
Пора пригласить помощника, который будет сидеть в салоне и выставлять рычаг переключающий передачи в оптимальное положение
Для этого он сначала пусть установит рычаг по центру, затем отводит немного вправо, и удерживает его в таком положении
В это время Вы затягиваете хомут
Только после этого необходимо проверить, как стали переключаться передачи

Выполняем замену

Завершайте сборку, вот все нюансы, которые следовало учесть, дополнительно посмотрите видео, если вы чего-то не поняли, приводим таблицу для наглядности.

Переключение передач становится короче, скорости меняются, словно с помощью джойстика;
Устанавливается вместе с коротким карданчиком, что способствует снижению люфта и повышению четкости переключения;
Не устанавливается заводом на автомобиль. Требуется покупать отдельно или изготавливать своими руками;
Стоимость достаточно высокая;Для переключения скоростей требуется прикладывать большее физическое усилие;
Изначально разработана для спортивных автомобилей

Для смены скорости КПП приходится перемещать рычаг на большое расстояние;
Устанавливается в паре с обычным карданчиком. Являются слабым местом автомобиля, настоящей болезнью;
Предусмотрена заводом-изготовителем;
Для переключения передач практически не приходится прикладывать усилия;
Создана специально для переднеприводных автомобилей ВАЗ

Установка короткоходной кулисы на Лада Приора — пошаговая инструкция

8. Итак, ставим «Калиновский» кардан предварительно смазав его литолом изнутри. Болт вкручивается легко, поскольку имеет конусообразную форму, однако перетягивать не стоит.

Внимание!

Важно не забыть надеть пыльник на карданчик

На фотографии показан отрегулированный зацеп.

Чтоб завершить процедуру, нужно надеть чехол РКПП с набалдашником.

Снятие и разборка привода управления коробкой передач

Разбираем привод для замены втулок оси рычага переключения передач и шаровой опоры рычага. Пластмассовые втулки оси рычага меняем при большом люфте в соединении рычага с тягой привода. Детали шаровой опоры меняем при их большом износе или поломке. Тягу управления меняем при ее деформации. Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). При необходимости замены пластмассовой накладки кронштейна блокировки передачи заднего хода, которая может быть изношена сопряженной деталью при длительной эксплуатации…

…ключом «на 10» отворачиваем две гайки верхнего крепления накладки…

…и болт нижнего крепления.

Снимаем накладку кронштейна. Замену втулок оси рычага переключения передач, а также всех пластмассовых (подверженных износу) элементов шаровой опоры рычага можно выполнить в салоне автомобиля, не демонтируя весь привод. Для наглядности показываем эти операции на снятом приводе. Для снятия привода необходимо освободить крепление обоймы шаровой опоры снизу автомобиля и резинового чехла в салоне автомобиля. Головкой «на 10» отворачиваем…

…шесть гаек крепления к кузову прижимной пластины привода.

Снимаем прижимную пластину. Снимаем защитный чехол со шпилек крепления прижимной пластины. Снизу автомобиля снимаем брызговик силового агрегата (см. «Снятие брызговика силового агрегата») и демонтируем реактивную тягу привода (см. «Снятие реактивной тяги»). Помечаем положение тяги управления относительно хвостовика шарнира штока переключателя передач.

Накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач. Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге. Снимаем тягу управления с хвостовика шарнира штока.

Снимаем механизм с тягой управления, выводя рычаг переключения передач из отверстия в полу.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Тюнинг

Многие автовладельцы ВАЗ 2110, приобретя даже совершенно новую машину, стремятся изменить кулису. Это может сделать ее более удобной, но только в том случае, если все сделать аккуратно.

Дело в том, что короткоходная кулиса – это, по сути – самоделка, доработка. Если у вас короткоходная кулиса, то КПП меньше изнашивается, и в целом для передач это неплохо – они четче включаются.

Для того чтобы короткоходная кулиса заменила штатную, ее не обязательно полностью снимать.

Достаточно, чтобы шаровая опора была разобрана с внешней стороны. Необходимо разжать металлическое кольцо опоры и развести пластмассовые лапки, чтобы вышел шар.

Далее нужно отсоединить тягу от опоры и приварить к тяге небольшой кусок трубы, а также кусочек прочного листового металла. Не забудьте приподнять вверх шарнир, имеющий крючок, чтобы не допустить ошибочного включения передач.

Хотя короткоходная кулиса и требует большего усилия на включение, зато повышается плавность и четкость включения передач. Но, в принципе, выбирать, какая для него лучше – короткоходная или штатная – право каждого владельца ВАЗ 2110.

Ремонт

Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

Разборка выполняется следующим образом.

Снимите кожух с ручки вашей коробки переключения передач.
Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

Меняем пыльник

Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
Если деформировалась втулка, ее потребуется заменить на новую.
Проверьте отверстие оси рычага на предмет износа.
Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

Замена сальника

Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

Демонтажные работы

Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
Карданчик снят, потому двигаемся к сальнику.
Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

Две металлические пластины.
Карданчик от Калины.
Сварочный аппарат.
Набор ключей, в том числе и накидных.
Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

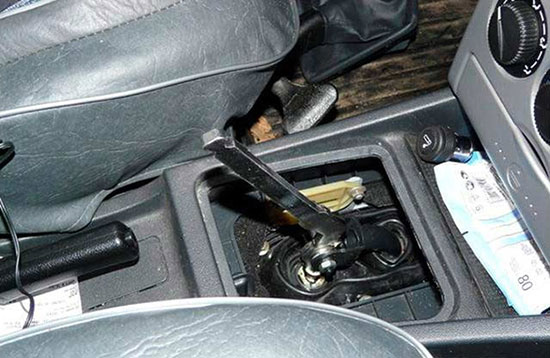

Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

После снятия чехла можно начинать демонтаж рычаг

Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;

Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП.
Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла;
Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм;
Когда регулировка карданчика завершена, его можно установить в штатное место. Тщательно смажьте его изнутри литолом и вкрутите. Конусообразный болт входит легко, поэтому не перетяните его. Тяга устанавливается через салон Лада Приора. Работу будет проще выполнить с напарником: один протягивает тягу, а второй держит ее за резинку внутри автомобиля;

Протягиваем кулису через салон Приоры

На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

Устанавливаем рычаг, затем его нужно отрегулировать

Из-за установки внештатной кулисы механизм задней передачи может не совпадать с пластиной, поэтому ему требуется повторная регулировка;
Демонтируйте пластину и выставите зацеп. В пластине вы увидите вырез – к нему должна цепляться деталь узла задней передачи. Регулировка может быть выполнена с помощью напильника, главное, не переборщить;
Готово, замена и ремонт завершены, осталось поставить чехол.

Замена кулисы КПП

Для работы нам понадобятся:

Две металлические пластины.
Карданчик от Калины.
Сварочный аппарат.
Набор ключей, в том числе и накидных.
Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.

Установка короткоходной кулисы на Лада Приора — пошаговая инструкция

1. Для доступа к болтам необходимо снять декоративный чехол с рычага коробки вместе с набалдашником. Второй никак не закреплен на рычаге, поэтому чтобы его снять достаточно просто сильно потянуть.

2. Затем нужно снять с кардана тягу рычага КПП, для этого сначала ослабляем хомут ключом на “13”.

3. Перед тем как освободить рычаг, нужно освободить шарик блокировки включения задней передачи, тот, который пружинит при включении. Для этого нужно снять стопорное кольцо

Внимание! Не тяните вверх за рычаг, для того чтобы его освободить

4. Снимите стопорное и рычаг вместе с шариком и пружинкой, которые вставлены в пластиковый корпус.

6. Снимите карданчик. Первым делом нужно стянуть резиновый пыльник, затем используя ключ на “10” открутить болт крепления с левой стороны карданчика.

7. Как вы видите на фото, штоки карданчиков отличаются по длине. Проблема решается посредством укорачивания “Калиновского” штока, делать это необходимо с учетом типа короткоходной кулисы. В некоторых случаях шток может полностью не заходить, в результате рычаг коробки сместится в сторону ручника. Если вам также нужно укорачивать, то знайте, отрезать нужно примерно 1-2 см.

8. Итак, ставим “Калиновский” кардан предварительно смазав его литолом изнутри. Болт вкручивается легко, поскольку имеет конусообразную форму, однако перетягивать не стоит.

9. Устанавливается тяга также через салон. Это удобнее делать в паре с помощником: один держит ее за резинку в салоне, а вы и аккуратненько протягиваете тягу.

Теперь сборка. Она производится в такой последовательности

Оденьте тягу на шток карданчика.
Далее соберите механизм блокировки задней передачи. Пружинящий шарик смазываем.
Производим регулировку рычага КПП.
Теперь затяните хомут на тяге.

5. Отрегулируйте механизм блокировки задней передачи, поскольку из-за подгонки кулисы механизм может не совпадать с пластиной, за которую он цепляется. Решение этой проблемы следующее: снимаете пластину и регулируете зацеп. В кронштейне крепления пластины есть вырез, с которым происходит зацеп ваша задача произвести регулировку или модернизацию пластикового зацепа при помощи наждачки или напильника.

Пример отрегулированного зацепа.

Вот и все! Осталось одеть чехол РКПП с набалдашником и испытать на деле короткоходную кулису Лада Приора.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика. — Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом). — Выполняем центрирование рычага (закрепляем его в удобное положение). — Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Внимание!

Важно не забыть надеть пыльник на карданчик.

На фотографии показан отрегулированный зацеп.

Чтоб завершить процедуру, нужно надеть чехол РКПП с набалдашником.

Регулировка кулисы ВАЗ 2110

Оборудуем рабочее место в гараже, поддомкрачиваем или ставим автомобиль на смотровую яму.
Включаем рычаг коробки передачи на первую скорость.
Ставим на ручник и устанавливаем противооткатные упоры.
Спускаемся под ВАЗ-2110 и ключом «на 13» ослабляем хомут, который является соединяющим элементом между шарниром и кулисой на автомобиле.
Снова садимся за руль и упираем рычаг кулисы в направлении влево.
Еще раз спускаемся под машину и фиксируем положение хомута.
Проверяем, исправно ли работает коробка передач. Если все не так гладко, повторяем процедуру снова.

Часто при езде на ВАЗ 2110 наблюдается шум и треск под ручкой переключения передач, люфты на рычаге переключения передач. Кстати, шум может возникать не только во время переключения передач, но и на холостых оборотах.

Замена кулисы КПП

Для работы нам понадобятся:

Две металлические пластины.
Карданчик от Калины.
Сварочный аппарат.
Набор ключей, в том числе и накидных.
Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

После снятия чехла можно начинать демонтаж рычаг

Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

Протягиваем кулису через салон Приоры

На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

Устанавливаем рычаг, затем его нужно отрегулировать
