Механизм работы коробки передач лады калины

Конструктивные особенности

Оптимальный уровень разгона обеспечивает система трансмиссии. В частности, на версии авто, которая развивает мощь 87 лошадиных сил, разгон автомобиля до 100 км/ч происходит примерно за 12.5 секунд (МКПП). Данный показатель больше только на машине, где устанавливается АКПП. Что касается расхода горючего, то в базовой комплектации тратится примерно 8 литров на 100 км. Этот показатель является оптимальным для автомобилей данного класса.

В состав коробки передач Калина 2 входит блок ведущих шестерен, установлены ведомые подшипники, синхронизаторы. Около переднего подшипника имеется маслосборник. Данный элемент отвечает за подачу масла. В состав корпуса механики на Ладе входят помимо картера сцепления, задняя крышка картера. Они отлиты из алюминиевого сплава.

Эффективностью отличается соленоид. Он необходим для блокировки случайного включения заднего хода. Соленоид имеется в картере коробки. В случае поломки соленоида, перестанет включаться передача заднего хода. Однако появление данной неисправности может быть следствием того, что произошел обрыв электрической цепи.

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

https://youtube.com/watch?v=Eq0TmNJAmZ0

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

https://youtube.com/watch?v=64VfNjK9KKg

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

https://youtube.com/watch?v=QnyWekIwIk0

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

Механическая коробка передач

На автомобили Лада «Калина» устанавливаются пятиступенчатые коробки передач, объединенные с двухсателлитным дифференциалом главной передачи. Четыре передачи в них передние, только одна задняя. Все передачи переднего хода с установленными синхронизаторами. Именно они дают характерное скрипение коробке при переключении, за что автомобиль часто ругают. Но устранить такой недостаток устройства довольно просто, надо отрегулировать синхронизаторы, если понадобиться произвести их замену. На «Калины» устанавливают механические коробки, мощность которых зависит от количества клапанов в двигателе. Недавно усовершенствовал их для этих автомобилей, это коснулось экземпляров в восьми- и шестнадцатиклаппанными двигателями именно на них произошла замена. Для этих моделей Лада «Калина» теперь на устройства устанавливаются усиленные вторичные валы, которые делают их надежнее и мощнее.

Состав устройства

Сама коробка передач механического типа состоит из трех металлических корпусов:

• Картер сцепления;
• Картер коробки передач;
• Задняя крышка картера коробки передач.

Особенностью этой модели устройства является тот факт, что в ее сердцевине расположен специальный магнит. Он предназначен для удерживания мелкого металлического мусора, чтобы он не попал в коробку, замена деталей позволяет удалить его. Подшипники, установленные в системе, делятся на задний тип — шариковые и передний тип — роликовые. В пространстве ниже переднего подшипника вторичного вала устанавливается специальный сборник масла, который по кручению направит массу масла внутрь вала вторичного типа.

Замена масла

Производитель снабдил коробку специальным трансмиссионным маслом, ему требуется регулярная замена. На «Калине» масло меняют примерно через 75 тысяч километров пробега, но контролировать уровень надо постоянно. Для этого автомобиль оборудован специальным щупом масла, который надо аккуратно опустить в воронку на одном из картеров. На щупе есть специальные риски, по ним следует ориентироваться, они покажут уровень масла. Если уровень масла недостаточный, то его необходимо долить, делать это надо не спеша небольшими порциями. Отработанное масло необходимо слить через специальное отверстие, расположенное снизу и закрытое клапаном.

Блокировки

Еще одной особенностью коробки передач Лада «Калина» является специально установленный соленоид блокировки, который не позволяет случайно включить заднюю передачу. Если такой соленоид выходит из строя или обрывается его электрическая сеть, то становится невозможным включение задней передачи. При обнаружении такой неисправности, чтобы добраться до ремонтной мастерской, следует вывернуть соленоид из коробки. Его место должна занять пробка штокового фиксатора переключательной передаточной вилки. Она должна быть в ремонтном наборе, его надо возить с собой. Ехать в мастерскую надо медленно и аккуратно, следя затем чтобы не случайно произошла замена первой передачи на заднюю.

Технические особенности КПП

Первичный вал, представляющий собой блок ведущих шестерней, находится в постоянном сцеплении с аналогичными элементами передних передач. У вторичного вала полая структура, которая позволяет поставлять масло к ведомым шестерням. В этом механизме установлены синхронизаторы и ведомые подшипники.

Устройство КПП Калины

При ремонте КПП Лада используют специальные схемы. Радиальный зазор роликовых подшипников составляет не более 0,07 мм. Для шариковых аналогов этот показатель не должен превышать 0,04 мм. Масло подается за счет маслосборника, который находится в области переднего подшипника, зафиксированного за вторичным валом. Регулировать натяг можно, подобрав нужную толщину колец. Последние детали установлены в картерном гнезде. Ведомая шестерня коробки передач на Калину прикреплена к фланцу дифференциала. Коробка сообщена с атмосферой посредством салуна, находящегося вверху рассматриваемой конструкции.

Если в процессе эксплуатации появляется в КПП шум, потребуется заменить подшипники. Звуки, возникающие при отпускании/нажатии педали сцепления, свидетельствуют о необходимости замены изношенных элементов. КПП управляется через привод, состоящий из рычага, шаровой опоры, штока переключателя. Чтобы передачи не выключались самостоятельно, тросовая конструкция оснащена реактивной тягой, один конец которой связан с мотором, а второй — с рычагом.

Ремонт КПП Лада Калина проводится при выходе из строя сальников внутренних шарниров. Перед их заменой сливают масло, отсоединяют привод передних колес, извлекают детали отверткой. Для прессовки нового сальника потребуется подходящая оправка.

Система переключения оснащена 3 осями. У одной есть трехплечий рычаг выключения и выбора передач. У второй оси предусмотрены скобы, блокирующие поворачивание. Заменяется коробка передач после 75 000 км пробега. Если кулиса и карданчик вышли из строя, их нужно заменить на новые.

Характеристики автомата

На автомобиле Лада Калина, устанавливается коробка передач от японской фирмы «Jatco». Давайте сравним ее с штатной механической кпп, и определим достоинства, или наоборот недочеты.

Возьмем данные о расходе топлива при смешанном режиме езды. На механике, Лада Калина расходовала порядка 7 литров на сотню, при условии, что на ней был установлен 8-ми клапанный двигатель, с мощностью 87 л.с. При большей мощности двигателя (106 л.с.), расход уменьшался до 6,7 литров. В то время, как Калина с коробкой автомат расходовала 7,8 литра. Если взять данные по городскому режиму, то тогда расход будет достигать 10 л. на 100 км.

Разгон при автоматической кпп тоже замедлился, хотя и не значительно. Например, Лада Калина с двигателем в 87 л.с. разгоняет сотню за 12,4 секунды, а с 106 л.с – за 11,2. В свою очередь, автоматическая коробка передач может выдать разгон до 100 км/час лишь за 13,7 секунд. Конечно, в городских условиях это будет немного заметно, но на трасе разницы не будет никакой.

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Характеристики и время разгона

Не стоит делать поспешных выводов и на счет более медленного разгона, при коробке автомат. Не забывайте о том, что при механической кпп, Вы потратите время на выжимание сцепления, и включение скорости, а на коробке автомат, данное время экономится, поэтому стартовый разгон будет примерно равным.

Рекомендации по применению трансмиссионных масел для Калины

Доливка масла или его замена в коробке передач Калины потребует ответа на вопрос, какое вещество выбрать. Лучше отталкиваться от рекомендаций завода-изготовителя. В руководстве по эксплуатации машины приводится перечень различных масел. Они классифицируются по:

• марке;
• классу вязкости (SAE);
• группе по API;
• изготовителю.

А какое трансмиссионное масло обладает более универсальными показателями? Таковым можно считать вещество, вязкость которого обозначена 80W-85. Если в коробке передач Калины будет залито это масло, то нормальная работоспособность агрегатов поддерживается в климатических условиях от -26° до +35°.

Независимо от того, какое масло планируется к использованию в коробке Калины, настоятельно рекомендуется не применять различные присадки или другие средства. Применение высокоэффективных трансмиссионных масел не требует дополнительных присадок. Более того, в некоторых случаях употребление дополнительных присадок может привести к повреждениям коробки переключения скоростей или других агрегатов трансмиссии.

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

При ремонте коробки передач Калина используют специальные схемы. Это позволяет получить точное и полное представление об автомобильной системе. Усиливающийся шум, вой может быть и следствием того, что износились зубья шестерен. В редких случаях это связано с тем, что в коробке недостаточное количество масла.

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

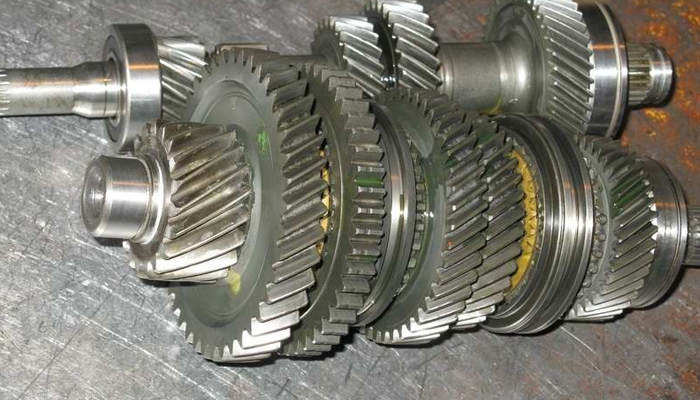

Первичный и вторичный валы

КПП имеет двухвальную конструкцию. На каждой из передач, кроме задней, установлены синхронизаторы. Корпус механизма составной и состоит из картера сцепления, картера КПП, задней крышки. Детали картера изготовлены методом литья из легких алюминиевых сплавов. Вместо прокладок между элементами корпуса производитель использует герметик-прокладку. В отверстия пробки для залива масла установлен магнит, который призван задерживать мусор.

На первичном валу механизма установлен блок ведущих шестеренок, которые постоянно зацеплены с ведомыми шестеренками передних передач. Вторичный вал сделан полым. За счет полой структуры масло попадает в зону работы ведомых шестеренок. На вторичном валу установлена съемная шестерня главной передачи – шестеренка ведущая. Также на вторичном валу закреплены ведомые шестерни и синхронизаторы.

Валы вращаются на роликовых и шариковых подшипниках. Первые установлены спереди, а вторые — сзади. Подшипники надежно зафиксированы на каждом из валов. Радиальные зазоры для передних подшипников составляют не более 0,07 мм, а для задних – 0,04 мм. Для смазки используется маслозаборник, который подает масло к вторичному валу.

Ведомая шестеренка в коробке передач «Калины» закреплена на фланце коробки двухсателлитного дифференциала. Корпус КПП имеет сапун – он расположен сверху.

Что получили?

Конструкцию коробки передач удалось не только оптимизировать и сделать более надежной, но и практически полностью устранить неприятные вибрации на рычаге и кузове автомобиля. Люфты стали меньше, а переключения четче. Стоит отметить, что использование модернизированной коробки передач на Лада Гранта и Лада Калина 2 повлекло за собой увеличение стоимости этих автомобилей в среднем на 5000 рублей. Кстати, тросовая коробка не устанавливается на Лада Приора, на этом автомобиле используется МКПП-2180 с жесткими тягами.

Напомним, по отзывам первые экземпляры доработанной коробки передач были не совсем удачные. Владельцы заметили уменьшение вибраций, но столкнулись с новой проблемой, коробка стала выть. После этого АвтоВАЗ внес изменения в конструкцию, но осадок остался..

Ключевые слова: коробка передач лада гранта | коробка передач лада калина

15.5

7.5

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Устройство

Автомобили в первом поколении оснащались пятиступенчатой механической КПП ВАЗ-2181, где пять передач для движения вперед и одна задняя передача. В основе механизма лежит хорошо известная КПП от ВАЗ-2108 с небольшими модернизациями. КПП объединена с главной передачей и дифференциалом.

Вам будет интересно:Присадки для двигателя «Супротек»: отзывы, виды, правила использования

Устроена коробка передач «Калины» стандартно. Она состоит из ведущей шестерни главной передачи, вторичного и первичного валов, вилок включения передач, датчика заднего хода, картера, механизма переключения передач и центрального фиксатора.

Производители долго думали, что и каким образом улучшить в механизме КПП, в результате решили не вмешиваться в редукторный механизм, иначе понадобятся огромные затраты, чтобы запустить КПП в серию. Без необходимого оборудования невозможно получить должное качество зацепления шестеренок и синхронизаторы.

Вам будет интересно:Тюнинг Mazda CX-5: идеи и советы

КПП ВАЗ-1117 («Калина») первая, для которой специалисты «АвтоВАЗа» делали компьютерный расчет каждой детали в механизме, которая подвергается нагрузкам. Просчитывали и моделировали с помощью специального ПО картеры, вилки, рычаги и другие элементы. Таким образом конструкция получилась не только оптимизированной, но и более надежной.

Особенности синхронизаторов

Итак, редукторную часть коробки передач “Калины” не трогали, и изменений здесь нет. Но это не совсем так. Для первой и второй передачи пришлось установить многоконусные синхронизаторы. Это сделано первым делом ради общей надежности – вторая передача наиболее нагружена. За счет многоконусного синхронизатора жизнь передачи будет более длинной. Кроме того, такие синхронизаторы применили еще и потому, чтобы сделать усилие для включения передачи минимальным. Так как КПП устанавливается и на другие модели авто, в том числе и с более мощными двигателями, был увеличен диаметр сцепления – теперь механизм имеет диаметр 215 мм. Мощное сцепление привело к изготовлению другого картера – прежний от КПП-2108 не смог вместить такой большой механизм сцепления. Максимум, что туда помещалось, — это 200 мм. Из-за нового картера инженерам пришлось перенести стартер в другое место.

На первых образцах КПП устанавливался трехконусный синхронизатор, но от него быстро отказались в пользу двухконусного – последний дешевле и легко «переваривает» нужный крутящий момент.

Как снять КПП

Болт фиксации вилки и гайки нужно отвернуть после того, как снят стопор первичного вала. То же самое придётся делать, если необходимо произвести замену короткоходной кулисы КПП.

Со вторичного вала надо демонтировать шлиц. Схема сборки коробки предполагает обратный порядок действий.

Одним из популярных отечественных автомобилей является Лада Калина. Второе поколение стало доступно с 2013 года. Автомобиль улучшил свои технические качества. Также, улучшился экстерьер.

На машине может встречаться двигатель с объемом 1.6 литра и мощностью 106 лошадиных сил. Лада Калина ВАЗ 1118 оснащается электроусилителем руля. Также, на 2-ом поколении может присутствовать тросовая коробка передач. Ее особенность в том, что она минимизирует возникновение вибраций, которые приходятся на кузов.

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».

Конструктивные особенности

Оптимальный уровень разгона обеспечивает система трансмиссии. В частности, на версии авто, которая развивает мощь 87 лошадиных сил, разгон автомобиля до 100 км/ч происходит примерно за 12.5 секунд (МКПП). Данный показатель больше только на машине, где устанавливается АКПП. Что касается расхода горючего, то в базовой комплектации тратится примерно 8 литров на 100 км. Этот показатель является оптимальным для автомобилей данного класса.

В состав коробки передач Калина 2 входит блок ведущих шестерен, установлены ведомые подшипники, синхронизаторы. Около переднего подшипника имеется маслосборник. Данный элемент отвечает за подачу масла. В состав корпуса механики на Ладе входят помимо картера сцепления, задняя крышка картера. Они отлиты из алюминиевого сплава.

Эффективностью отличается соленоид. Он необходим для блокировки случайного включения заднего хода. Соленоид имеется в картере коробки. В случае поломки соленоида, перестанет включаться передача заднего хода. Однако появление данной неисправности может быть следствием того, что произошел обрыв электрической цепи.

Ремонт, особенности и технические характеристики

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Демонтаж и установка коробки передач

Крепежи картера сцепления к картеру КПП

При необходимости замены составного элемента МКПП на Лада Калина потребуется снять рассматриваемый механизм. Автомобиль устанавливают на подъемник. Используйте стояночный тормоз и выключите зажигание. Затем открывают капот и отсоединяют клемму «минус» от аккумулятора. Демонтируется крышка маслоналивной горловины. Снимают экран и устанавливают предыдущий элемент. Хомут фиксации ослабляют. Шланг впускной трубы отсоединяют от соответствующего датчика. Гайка воздухозаборника отворачивается. КПП снимают.

По завершении ремонтных работ МКПП устанавливается на прежнее место. Смазка ШРУС-4 наносится тонким слоем на наружную поверхность соответствующей втулки сцепления. Болты фиксации пальцев отворачивают к поворотным кулакам. Если гайка болта, которая фиксирует левый рычаг подвески, отвернута к кронштейну кузова, тогда последний крепежный элемент извлекается, а рычаг снимается.

Масло из МКПП сливают в емкость. Привод колес выворачивают из шестерен полуосей дифференциала. На их месте демонтируют заглушки. На коробку передач устанавливают кронштейны задней и левой опор подвески.

Монтаж и установка проводятся своими руками с учетом схемы механической коробки передач на Ладе Калине и принципа ее работы, включая функциональность составных элементов. При отсутствии должного опыта и знаний рекомендуется доверить работу профессионалам.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Первичный и вторичный валы

КПП имеет двухвальную конструкцию. На каждой из передач, кроме задней, установлены синхронизаторы. Корпус механизма составной и состоит из картера сцепления, картера КПП, задней крышки. Детали картера изготовлены методом литья из легких алюминиевых сплавов. Вместо прокладок между элементами корпуса производитель использует герметик-прокладку. В отверстия пробки для залива масла установлен магнит, который призван задерживать мусор.

На первичном валу механизма установлен блок ведущих шестеренок, которые постоянно зацеплены с ведомыми шестеренками передних передач. Вторичный вал сделан полым. За счет полой структуры масло попадает в зону работы ведомых шестеренок. На вторичном валу установлена съемная шестерня главной передачи – шестеренка ведущая. Также на вторичном валу закреплены ведомые шестерни и синхронизаторы.

Валы вращаются на роликовых и шариковых подшипниках. Первые установлены спереди, а вторые — сзади. Подшипники надежно зафиксированы на каждом из валов. Радиальные зазоры для передних подшипников составляют не более 0,07 мм, а для задних – 0,04 мм. Для смазки используется маслозаборник, который подает масло к вторичному валу.

Ведомая шестеренка в коробке передач «Калины» закреплена на фланце коробки двухсателлитного дифференциала. Корпус КПП имеет сапун – он расположен сверху.

Как ведет себя АКПП?

Многие пользователи в своих отзывах отмечают, что не имеет смысла привыкать к устаревшей, пусть и автоматической модификации коробки передач, если она не сильно по своей работе отличается от АМТ. Но у коробки «Джатко» есть масса плюсов. Во-первых, она мягче переключается, хоть и медленнее современной АМТ. Во-вторых, это полностью импортный узел. Тем не менее стоит он дороже, при монтаже требует дополнительной охладительной системы и оригинальные приводы колес. Для сравнения: АМТ почти на 80% состоит из отечественных деталей. В итоге цена «Лады Калины» автомат возрастает минимум на 25 тысяч рублей.

Основная проблема автоматической коробки Jatco – это расход горючего. По городу в межсезонье с учетом пробок, пробуксовок, частых остановок, АКПП будет «съедать» от 11,5 до 12,5 литров на сотню километров, в зависимости от манеры вождения. В аналогичных условиях машина с АМТ расходует порядка 8,5 л/100 км.

Конструктивные особенности

Оптимальный уровень разгона обеспечивает система трансмиссии. В частности, на версии авто, которая развивает мощь 87 лошадиных сил, разгон автомобиля до 100 км/ч происходит примерно за 12.5 секунд (МКПП). Данный показатель больше только на машине, где устанавливается АКПП. Что касается расхода горючего, то в базовой комплектации тратится примерно 8 литров на 100 км. Этот показатель является оптимальным для автомобилей данного класса.

КПП Калина в разрезе

В состав коробки передач Калина 2 входит блок ведущих шестерен, установлены ведомые подшипники, синхронизаторы. Около переднего подшипника имеется маслосборник. Данный элемент отвечает за подачу масла. В состав корпуса механики на Ладе входят помимо картера сцепления, задняя крышка картера. Они отлиты из алюминиевого сплава.

Устройство КПП

Эффективностью отличается соленоид. Он необходим для блокировки случайного включения заднего хода. Соленоид имеется в картере коробки. В случае поломки соленоида, перестанет включаться передача заднего хода. Однако появление данной неисправности может быть следствием того, что произошел обрыв электрической цепи.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Лада Калина на

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Выбираем лучшее

На заводе в коробку автомобиля заливают масло ТНК ТРАНС КП, но подавляющее количество автовладельцев предпочитает заливать жидкости от других марок, чаще всего иностранного производства. Обычно при переходе на масла от других марок снижается шум исходящий от КПП и повышается срок службы, и даже снижается расход топлива.

Для выбора масла для КПП «Лады Калины» необходимо ориентироваться на вязкость. Здесь вам поможет следующий список :

• Класс вязкости:75W80 выдерживает температуру от -40 до +35
• Класс вязкости:75W85 выдерживает температуру от -40 до +35 (но по характеристикам немного впереди конкурента)
• Класс вязкости:75W90 выдерживает температуру от -40 до +45
• Класс вязкости:80W85 выдерживает температуру от -26 до +35
• Класс вязкости:80W90 выдерживает температуру от -26 до +45
• Класс вязкости:85W90 выдерживает температуру от -12 до +45 и выше

Особенности Лада Калина с АКПП

Перед покупкой Лады Калина с автоматической кпп, обязательно ознакомьтесь с ее характерными особенностями. Первое, что стоит отметить – дорожный просвет. Из-за разной конструкции коробки передач, при установке, акпп будет занимать немного больше места, тем самым, уменьшив клиренс автомобиля на 2 см.

Второе отличие, скорее можно отнести к минусам. На автомобилях Лада Калина с коробкой автомат, устанавливается алюминиевый поддон, в то время как на автомобиле с механической кпп – поддон стальной. Это чревато тем, что при ударе дном, о какую-либо неровность дороги, стальной поддон получит всего несколько царапин, а максимум вмятину.

Алюминиевый поддон картера

Алюминиевый поддон, в свою очередь, даже от незначительного удара может треснуть, и двигатель окажется без защиты. Но, при сильном ударе дном, двигатель может быть поврежден сразу, как будто на автомобиле защиты и не было. Поэтому, если Вы, все-таки, решились купить Калину с кпп автомат, то настоятельно рекомендуется заменить поддон. Пусть это будет не дешево, но это покажется Вам сущими копейками, по сравнению с ремонтом двигателя, в случае его повреждений при ударе.

Автоматическая коробка передач

С недавнего времени автомобили Лада «Калина» стали оснащаться и автоматическими коробками передач, которые относятся к новому поколению. Особенностью их установки является тот факт, что их монтируют на один вид комплектации этого автомобиля, остальным моделям такая замена не грозит. АКПП на «Калине» можно увидеть только в комплекте с 16-ти клапанным бензиновым двигателем, объем которого равен 1,6 литра.

Особенности

Все автомобили, получившие автоматическую коробку, имеют ряд особенностей:

• Их клиренс уменьшился на пару сантиметров;
• Двигатель закрыт алюминиевым поддоном, поэтому лучше сразу на него устанавливать защиту от коррозии;
• Конструктивные особенности АКПП для «Калины» таковы что автомобиль благодаря ей управляется жестче;
• Разгон у автомобиля с АКПП медленнее;
• Расход топлива с АКПП больше.

Эти особенности говорят о том, чем пришлось поступиться ради комфортного управления таким автомобилем, как Лада «Калина». Надо отметить, что сама коробка автомат имеет внушительные размеры и значительно прибавила веса автомобилю.

Коробка передач

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму «минус» от АКБ (подъемник электрогидравлический типа ПВ3-Т-СП, грузоподъемностью 3 т, ключ гаечный 10).

Снять крышку маслоналивной горловины, снять экран модуля впуска и установить крышку маслоналивной горловины обратно.

Ослабить хомут 1, рисунок 1, крепления и отсоединить шланг 2 впускной трубы от датчика 3 массового расхода воздуха (отвертка крестообразная).

Рисунок 1 — Воздушный фильтр и шланг впускной трубы:

1. хомут крепления впускной трубы
2. шланг впускной трубы
3. датчик массового расхода воздуха
4. колодка жгута проводов системы зажигания
5. воздушный фильтр
6. болт крепления кронштейна воздушного фильтра

Отсоединить колодку 4 жгута проводов системы зажигания от датчика 3 массового расхода воздуха.

Отвернуть гайку воздухозаборника на радиаторе (ключ кольцевой 10).

Отвернуть два болта 6 крепления кронштейнов воздушного фильтра 5, извлечь резиновую

опору из кронштейна крепления воздушного фильтра к площадке АКБ (при необходимости срезать), снять фильтр с датчиком расхода воздуха и воздухозаборником в сборе (ключ гаечный 10, нож технологический, отвертка плоская).

Отвернуть болт 1, рисунок 2, крепления кронштейна 2 катушки зажигания к картеру сцепления (ключ кольцевой 13).

Рисунок 2 — Крепление кронштейна катушки зажигания:

1. болт крепления кронштейна катушки зажигания
2. кронштейн катушки зажигания

Отсоединить колодку жгута проводов от датчика скорости.

Отвернуть гайку крепления клеммы провода к тяговому реле стартера и отсоединить клемму и колодку провода от реле (ключ кольцевой 13).

Отвернуть две гайки 1, рисунок 3, крепления стартера 2 и снять стартер (головка сменная 15, удлинитель, вороток трещоточный).

Масло

С внедрением новой коробки изменилось и количество масла. Так, для КПП ВАЗ-2181 объем масла снизился на 30 %. Изменились и требования к маслу – с минерального «АвтоВАЗ» перешел на синтетические трансмиссионные масла. Это касается и старых моделей КПП, и новых. Производитель заливает масло в КПП и в инструкции пишет, что его хватит на 5 лет или на весь срок работы КПП. Но на самом деле его менять нужно.

Ресурс масла в коробку передач «Калины» составляет примерно 30 тыс. км. В качестве масла в коробку можно подобрать что-нибудь из отечественных трансмиссионных продуктов. Так, отечественные автолюбители неплохо отзываются о продукции «Лукойл» и «Роснефть». Можно приобрести и импортные масла – например от Zic. Коробка скажет за это «спасибо».
