Сборка коробки «иж-планета 5»: подробная инструкция, схема и рекомендации

Отзыв ИЖ Планета Спорт 350 (1978 г.)

Приветствую!

В армии довелось служить с ребятами, которые много ездили на мотоциклах, кто в селе, кто в городе. До этого НИКОГДА не представлял себе, что меня заинтересует мототехника. Но это случилось, и после дембеля я всерьёз задумался об отцовском Иж Планета Спорт 1978 года выпуска, который вот уже несколько лет стоял в гараже у знакомого. Я очень полюбил японские и британские мотивы, которыми были пропитаны Триумф Бонневиль и Кавасаки W800/650, благо Планета Спорт внешне очень походил на японские мотоциклы 60-70-х годов.

Отучившись в автошколе, я стал им заниматься. Стучащий поршневой палец заказал замену поршня с кольцами и себя самого, заменили задние амортизаторы с пружинами, заднюю камеру. Мотоцикл был уже не из той серии, что оснащались карбюраторами «Микуни» и импортной электрикой, не было системы раздельной смазки. На машине был советский карбюратор К-62 и колёса с толстыми спицами. Карбюратор тоже попросился на замену, причём К-62 уже давно не делали, так что на помощь пришёл К-65 с такими же характеристиками. К слову, Спорты с «Микуни» были на 4 л.с. мощнее за счёт большего диффузора; моя Планета имеет мощность 28 л.с.

Под конец зимы стали ковыряться, пробовать, менять. Выявилась проблема: мотоцикл запускался относительно легко, но на дачу газа реагировал провалом тяги. А после того, как его глушили, заводиться снова отказывался наотрез. Я с мотоциклом столкнулся впервые, так что разбирался со знающими людьми. В результате остались подозрения насчёт конденсатора, высоковольтного провода и контактов. Контакты сняли, посмотрели, зачистили, выставили зазор — всё то же самое. Сменили провод и случилось чудо. Он стал работать!

Слышал про то, что «Минск» часто заводится в обратную сторону, получая 4 передачи заднего хода и не одной переднего

Усилия на органах управления, конечно, не сравнить с моим BM Classic 200: сцепление тугое, передачи включаются тоже не так легко. Зато очень удобная посадка, задний тормоз, передаточные числа подобраны более рационально, кроме, разве что, первой передачи. На холостых хотелось бы катиться помедленее, ВМ на первой просто ползёт, если нужно. Я привык в большей степени пользоваться передним тормозом на ВМ, если не требуется радикального снижения скорости, но на Планете спереди устроился барабан, который замедления сильного не даёт, плюс он не связан с выключателем стоп-сигнала, так что задний тормоз всегда помогает. Бак мне показался узковатым, так что обхватить его коленями сложно. Зато мотоцикл очень легко наклонять в поворотах, хотя я и не гоняю. Изначально было одно прямоугольное зеркальце в торце левой рукоятки, оно расшаталось от сильных вибраций и жило своей жизнью, так что я сменил его на два круглых на высоких стойках. Поворотники очень яркие, а вот фонарь уже подслеповат.

Мотоциклу не хватает боковой стойки, чтобы его можно было оперативно ставить. Плюс конструкторы Ижмаша посчитали, что будет здорово сделать зацеп центральной подставки справа, а ручку слева, но я уже приноровился поднимать мотоцикл, стоя справа от него. Немало хлопот доставляет двухтактность двигателя, я себе завёл мерную баночку для масла. Использую «Лукойл» для 2-тактных двигателей 1:50. Инструкция по Спорту требует масло МС-20 в пропорции 1:25, но масло это очень редкое для обывателя, так что «Лукойл» вполне нормально работает. Дыма в выхлопе немного, зато при переливе масла (больше, чем 1:50) работает мотор очень хреново, неустойчиво, закидывает свечу. Очень хорошо чувствует, когда масла многовато.

Недавно выезжал на нём на большую дорогу, и при повороте на грунтовку переднее колесо поехало по песку, мотоцикл завалился. Благо, ехал я на первой передаче на холостых оборотах, так что я его подхватил на правую ногу и удержался. Сказывается недостаток опыта.

Прогретый двигатель запускается с первого-второго качка, вот с холостыми оборотами не всё гладко. Отрегулирую холостой ход винтом на карбе, проехал — мотор на неётрали ревёт, как бешеный. Убавляю, проезжаю немного, он при остановке уже захлёбывается, старается заглохнуть. В чём дело, не пойму.

Ремонт

После того как агрегат выпотрошен, можно начинать определяться с деталями, подлежащими замене. Как правило, приходится покупать комплект регулировочных шайб, набор прокладок и герметик. Это в том случае, если нет более серьезных поломок. После того как вы определились с заменяемыми элементами, потребуется провести регулировку оси червячного вала, а после окончательной сборки – зазор по оси первичного, промежуточного и вторичного вала.

На дальний уступ копирного валика надеваются регулировочные шайбы, их следует смазать специальным составом. На ближний край монтируется опорная шайба, вал ставится на свое место. Повернуть его следует таким образом, чтобы датчик нейтрала своим выступом поместился в самый глубокий паз. Затем, при помощи линейки (пока без крышки КП) на плоскости картера измеряется зазор между шайбой и щупом. Он должен быть не более 0,2 мм. В зависимости от показателя, подкладываются или убираются регуляторы. При невозможности точного выставления зазора лучше его сделать меньше.

Порядок сборки коробки передач Иж Планета 5

Если вы делаете полный капремонт двигателя, а заодно и коробки передач, после выполненных выше рассмотренных работ по ремонту, и замены всех изношенных узлов после полного разбора коробки – потребуется правильная её сборка.
Первым делом следует поставить первичный вал, затем проточкой вниз установить шестеренку первой скорости.
Дальше устанавливается возвратная пружина с валом переключения передач, при этом сначала одевается пружина, затем в сборе он ставится в свое посадочное гнездо.
Затем устанавливаются вилочки и шестерни первичного вала.
Затем берём червячный вал, сначала надев регулировочные шайбы, обычно в количестве трёх штук.

Чтобы удобнее установить червячный вал, смажьте регулировочные шайбы литолом, а так же сам вал. За счет этого шайбы не слетят во время его установки. При установке этого вала будьте осторожны, чтобы не повредить датчик нейтральной скорости. Немного отгибая его пальцем или отверткой, червячный вал встанет до конца на своё место. Теперь остаётся вставить копирный вал.

После чего устанавливаем сектор переключения передач.

Уделите внимание метке в средней части сектора, которую при установке необходимо совместить с меткой на валу. Ну, и на последок ставим крышку картера

Если вы всё сделали верно, тогда крышка сядет на своё место без заеданий.

После затяжки, ещё раз проверьте, вращая ведущую звезду, ведь возможно и такое, что вал зажало. Потребуется изменение числа регулировочных шайб. Если всё сделали правильно, идём дальше. Установите храповик с возвратной пружиной, затем втулку барабана сцепления и сам барабан, на неё соединив приводной цепью с ведущей звездой.

Не забудьте залить трансмиссионное масло в коробку. Уровень можно определить по щупу, заправочный объем составляет 1 литр масла. Желательно использовать хорошее масло. Тогда правильно собранная и отремонтированная коробка передач Иж Планета 5 сможет служить ещё долгие годы, а переключение будет легким и четким.

Знакомые проблемы

Отзывы владельцев говорят о том, что, вне зависимости от варианта исполнения и года выпуска, мотоцикл Иж Планета-3 имел одни и те же недостатки:

• Вибрацию двигателя, связанную с его конструктивными особенностями. Этим грешат практически все одноцилиндровые моторы.
• Проблемное электрооборудование. Почти одинаковая с Юпитером тех же годов выпуска, устанавливаемая на Иж Планета-3 6-и вольтовая проводка была не слишком качественной. Недостаточно мощный генератор создавал проблемы при езде в ночное время.

Полное устранение вибраций мотора – дело практически невыполнимое. Даже серьёзный тюнинг двигателя полностью не решает задачу. С этой особенностью техники приходится мириться. Что до электрики, то любители мотоциклов, которых интересует тюнинг Иж Планета-3 часто задают одни и те же вопросы:

• Как обнаружить неисправности системы зажигания?
• Что делать, если пропала зарядка?
• Как произвести замену реле-регулятора?
• Имеет ли смысл установить электронное зажигание?
• Как поменять вышедший из строя генератор?
• Где найти схему проводки Иж Планета-3 на 6 вольт?
• Как поставить БСЗ?

Вопросам этим нет числа и ответить на них в одной обзорной статье просто невозможно. Тут потребуется копать глубже. И потому постараемся ответить по возможности кратко.

1. Поскольку на Иж Планета-3 схема проводки неоднократно изменялась даже в зависимости от отдельных серий, на точное соответствие её описания рассчитывать не приходится. Печально, но факт.
2. Замена электропроводки, переход электрооборудования, работающего от напряжения 6 вольт на 12 вольтовое и установка бесконтактного зажигания – вполне оправданный шаги, позволяющие добиться улучшения характеристик мотоцикла. После такой модернизации установка зажигания упрощается, а работа двигателя становится более стабильной. Заодно вы будете точно знать, как устроена электросхема вашего Иж Планета-3!

Но браться за дело, не имея ни нужных навыков, ни подходящих инструментов, явно не стоит. Что до любителей тюнинга своими руками, то для них мотоцикл Иж Планета-3 – непаханое поле для деятельности. Тут есть где развернуться. Дерзайте!

Назначение сцепления ИЖ Планета и ИЖ Юпитер

Сцепление — название говорит о работе, которую оно выполняет. В нашем случае сцепляет коленчатый вал с коробкой передачи двигателя ИЖ Планета и ИЖ Юпитер. Соединение должно происходить плавно без рывков, это нужно для начала движения и плавного переключения скоростей. В случае возникновения больших нагрузок предохраняет детали двигателя от поломок. Муфты находится в левой половине картера, под левой крышкой двигателя.

Чтобы добраться до сцепления, нужно слить масло и удалить крышку с прокладкой, предварительно снять рычаги и открутить крепежные болты.

Корзина находится постоянно в рабочем состоянии, диски крепко сжаты пружинами.

Моторная передача состоит из двух звездочек. Малая ведущая находится на коленчатом вале. Большая звезда, ведомая на барабане. Соединение выполнено моторной цепью.

Передаточное число моторной передачи равно 2,17 для всех одноцилиндровых моделей ИЖ. Для ИЖ Юпитер передаточное число равно 2,57.

При сборке моторной передачи контролируется плоскостное расположение звезд. Допускаться не более 0,4 миллиметра.

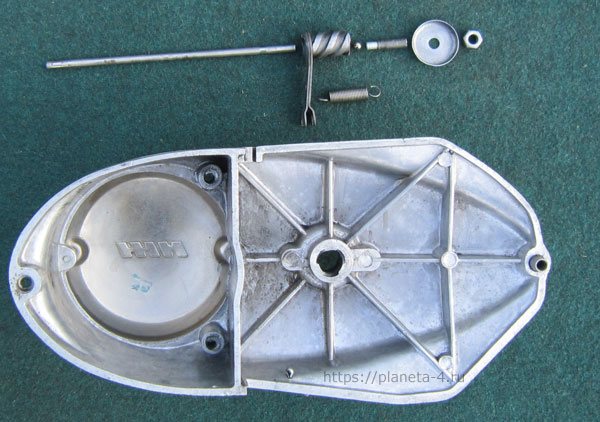

Выключение происходит при помощи специального приспособления. Механизм выключения установлен в правой крышке двигателя. С помощью этого механизма производится и регулировка.

Сборка коробки на мотоцикле «Иж-Планета 5»

Для правильной сборки сначала нужно установить первичный вал, затем шестерню первой передачи проточкой вниз. Потом монтируется возвратная пружина с валом переключения диапазонов, предварительно стоит надеть пружинный механизм и поместить блок в посадочное место. После этого ставится червячный вал с регулировочными шайбами. Для облегчения установки смажьте «Литолом» подвижные механизмы.

Монтируя узел, необходимо следить за тем, чтобы не повредить датчик нейтральной скорости. Чтобы вал встал на место, при помощи отвертки следует немного отогнуть этот индикатор. При монтаже помните о маленькой шайбе, которая устраняет люфт. Аналогичная деталь устанавливается и на копирный вал. После этого монтируется отсек переключения скоростей.

Наиболее распространенные неполадки

Чаще всего у рассматриваемого мотоцикла пропадает или плохо переключается вторая передача. Это может быть связано с небрежным включением скоростей. Например, при наборе больших оборотов на первой передаче без нейтралки, при зацеплении с шестеренкой второй скорости происходит удар, способствующий интенсивному износу узла. Поэтому не рекомендуется сильно «раскручивать» первую скорость. Если все-таки проблемы со второй позицией продолжаются, имеется несколько вариантов их разрешения.

В некоторых случаях поможет самый простой способ, без полной разборки и последующей сборки коробки «Иж-Планета 5». Необходимо мотоцикл положить на правую сторону, после чего снять кик-стартер и ножку переключения скоростей вместе с валом. Далее демонтируется крышка картера и корзина сцепления вместе с дисками.

При выработке шестеренок коробки происходит ухудшение зацепления зубцов. В свою очередь, это приводит к проскальзыванию, рывкам и отказу работы второй передачи. Еще одной причиной может быть изнашивание подшипников первичного вала. Так как от вибрации он уходит немного влево, необходимо при помощи киянки сместить его легкими ударами на место. Зафиксировать элемент в нужном положении позволит установка подходящих по диаметру шайб. Затем стопор подшипника и прочие демонтированные детали монтируются в обратном порядке.

Неисправности и регулировка сцепления мотоциклов Иж

Возможны два вида неисправности сцепления: неполное выключение дисков и буксование. В случае буксования мотоцикл не развивает скорость при увеличении оборотов коленчатого вала. В числе причин этой неисправности могут быть: износ дисков, недостаточное давление пружин вследствие потерей ими упругости или слабо завинченных регулировочных гаек, неправильная регулировка механизма сцепления. При неполном выключении сцепление «ведет», колесо мотоцикла продолжает вращаться при полностью нажатом рычаге управления. Тут также возможно причина в неправильной регулировке или же эта неисправность может иметь место при применении густого масла, особенно в холодную погоду. В первую очередь, обнаружив одну из неисправностей сцепления, попробуйте устранить ее путем правильной регулировки. Во первых необходимо отрегулировать зазор в механизме выключения, это делается с помощью регулировочного винта, расположенного на правой крышке двигателя. Для этого вам понадобятся отвертка и ключ на 13 мм. Ключом ослабьте затяжку контргайки и отверткой заверните винт до упора, а затем поверните его в обратную сторону на полоборота – один оборот. Затяните ключом контргайку. Во вторых, после этого отрегулируйте свободный ход рычага с помощью регулировочного винта троса на левой рукоятке руля. Он должен быть в пределах 5-10 миллиметров. Правильность регулировки сцепления можно проверить таким способом: поставьте мотоцикл на подставку, включите первую передачу и попробуйте вручную с силой провернуть заднее колесо. Если регулировка правильная, вам этого сделать не удастся. Теперь необходимо выполнить еще одну проверку: на полное выключение сцепления. Для этого в том же положении (мотоцикл на подставке, заднее колесо не касается земли) заведите двигатель, включите первую передачу. Затем полностью выжмите рычаг управления сцеплением и нажмите на задний тормоз, колесо должно остановиться. Отпустите тормоз, сцепление выжато, при правильной регулировке колесо должно оставаться неподвижным. Если оно начинает вращаться при нажатом рычаге, необходимо ослабить регулировочный болт на правой стороне двигателя.

Для проверки легкости хода троса сцепления в оболочке, нажмите на рычаг и резко отпустите. Рычаг должен пружинисто вернуться в исходное положение. Возможно стоит смазать трос несколькими каплями жидкого масла, например автола.

Подготовка к сборке

Подготовку к сборке можно разделить на два основных этапа: замер и при необходимости устранение осевого люфта копирного вала и проверка пригодности к дальнейшей эксплуатации подшипника вторичного вала.

Первый этап — замер и устранение осевого люфта копирного вала

Одеваем на копирный вал со стороны фиксатора — регулировочные шайбы. В моем случае регулировочных шайб было четыре, но у вас их может быть больше или меньше, а может и не быть… Отводим стопорную планку в сторону и устанавливаем копирный вал на свое место. На второй конец копирного вала одеваем штатную, упорную шайбу.

Укладываем на плоскость разъема крышки КПП новую прокладку (обязательно) на которую в дальнейшем вы будите окончательно собирать КПП и с положенным усилием затягиваем крепежные винты крышки КПП.

Переворачиваем двигатель и замеряем осевой люфт копирного вала, норма 0,2-0,4мм, но будет лучше, если вам удастся обеспечить осевой люфт на уровне не более 0,2мм. Регулировка осевого люфта осуществляется простым добавлением или убиранием регулировочных шайб.

Я произвожу замер люфта индикатором. Если у вас его нет — попробуйте замерить люфт штангенциркулем, если и штангенциркуля нет, так уж и быть — меряйте «на глаз»…

Второй этап: проверка на пригодность к дальнейшей эксплуатации вторичного вала

При обычных режимах эксплуатации — подшипник вторичного вала ходит достаточно долго. Но как бы мы не хотели и не старались, а он изнашивается. Оно бы ничего, если бы не безопасность: если у вас на ходу разлетится подшипник вторичного вала, а он обязательно разлетится, если его вовремя не поменять — КПП вместе с задним колесом клинит, причем намертво и вы шлифуете попой асфальт…

Осторожно, над каким-нибудь подносом вынимаем вторичный вал и внимательно осматриваем беговую дорожку подшипника вала, обоймы и сами ролики. На рабочих поверхностях подшипника и роликов не должно быть раковин, гранености, следов износа или перегрева

Дорожка должна иметь идеально ровную рабочею поверхность.

Пример беговой дорожки вторичного вала и обоймы в идеальном состоянии.

Для облегчения обратной сборки — нанесите на беговую дорожку какую-нибудь смазку, типа литола и аккуратно уложите ролики на дорожку и немного прокручивая вставьте вал в обойму. Как только шлицы звездочки упрутся в кромку сальника — тонкой отверткой по кругу поправьте кромку сальника и продвиньте вал до упора. И сразу же, чтобы вал не выпал — наденьте на него звездочку и закрепите ее гайкой.

Проверка барабана корзины сцепления

Первым делом проверяем храповый механизм ножного запуска. Именно на него приходится основная нагрузка. Переворачиваем корзину сцепления храповиком к себе, снимаем стопорное кольцо и разбираем храповик.

Осматриваем зубья храповика: они должны быть острыми без сколов и других повреждений. Если зубья будут смятыми или поломанными — заводная лапка 100% будет проскальзывать. Многие мучаются с этой проблемой греша на густое масло или на слабую пружину — на самом деле причина проскальзывания лапки кроется в храповике.

Если зубья на корзине не изношены — храповик целесообразно переклепать: купить новый в магазине или снять с другой корзины и приклепать. Я переклепывал несколько корзин и ходили они без всяких проблем до «победного»…

Пример зубьев храповика в идеале.

Часто и густо, клепки на храповике ослабляются и если вовремя этого не заметить — их срезает. Чтобы этой неприятности с вами не произошло — пошевелите пальцами храповик. Если он будет шататься — высверливайте старые клепки и клепайте по-новой. Протяжка старых клепок как правило ничего не дает.

Если делаете сцепление «для себя» и надолго — обязательно проверьте в каком состоянии находятся зубья под моторную цепь.

Если зубья уже стали заворачиваться в обратную, то такую корзину следует сразу выкинуть на помойку. Толку с нее уже не будет: повысится шум работы, будет 100% жрать моторную цепь и не ровен час, когда в один «прекрасный» день зубья оближет и будите вы потом долго и нудно толкать свой драндулет…

Пример изношенных зубьев.

Нередки случаи, когда корпус корзины лопается. К сожалению корпус изготовлен их чугуна и заварить его будет проблематично. Если найдете трещины на корпусе — попробуйте найти сварщика, который занимается сваркой цветных металлов так называемого «аргонщика» они обычно берутся за сварку чугуна.

Пример трещин корпуса корзины. По большому счету, эту корзину можно еще спасти: снять фаски на трещинах, заварить и проточить швы на токарном станке. Но зубья под моторную цепь у нее были изношены и я ее выкинул.

Заключительная стадия

Далее снимается с первичного вала шестеренка второй и третьей скорости, после чего демонтируется первичный вал. Для этого потребуется его аккуратно выбить при помощи стопора и легкого молотка. Удаляются верхняя и нижняя вилки.

Далее достается промежуточный вал в сборе

При помощи отвертки или другого подходящего инструмента, следует отогнуть фиксатор с индикатором нейтрала, с осторожностью вытащить червячный (копирный) валик. На его дальней части расположены регулировочные шайбы, которые могли прилипнуть к картеру

Их нужно собрать и складировать с остальными снятыми деталями. Далее очередь копирного вала. Проверьте края фигурных гнезд, в которых перемещаются направляющие вилки. На них не должно быть сколов и вмятин. Отвинчиваем пару винтов крепления переключающего механизма, который также вынимается. Теперь можно производить замену негодных деталей и осуществлять по схеме сборку коробки передач «Иж-Планета 5». Ниже на рисунке указаны: стопорный колпак (1), болтик (2), звездочка коленвала (3), двухрядная цепь (4), барабан сцепления (5), вал первичный (6).

Первые изменения

В 1977 году в серию пошла следующая версия мотоцикла – Иж Планета 3 01. Создавая данную модель, разработчики пошли по тому же пути, что и при модифицировании Иж Юпитер. Изменения коснулись:

• Переднего крыла, получившего регулировку по высоте расположения над колесом.
• Задних амортизаторов, конструкцию которых существенно улучшили, добавив возможность изменения предварительного натяжения пружин.
• Силового агрегата. Форсировка двигателя за счёт увеличения степени сжатия позволила поднять мощность до 20 л. с. Но это потребовало установки свечи с другим калильным числом – А-23, увеличение площади рёбер охлаждения и изменения их формы.
• Конструкции руля, на котором появились зеркала заднего вида, а концы рукояток управления получили защиту рук при падении в виде резиновых шариков.
• Переднего тормоза, получившего лягушку стоп-сигнала.
• Установили штатные дуги безопасности, защищавшие мотоциклиста при аварии

Последний мотоцикл Иж Планета-3 01 сошёл с конвейера в 1981 году. К этому времени произвели 400 845 экземпляров данной модификации.

Это интересно: Мотоцикл Kawasaki ER-6N 2006: объясняем подробно

Неисправности сцепления

Возможные неисправности, которые могут появиться во время эксплуатации мотоциклов ИЖ.

Буксует сцепление ИЖ Юпитер ИЖ Планета причины

Неисправность заметна при резком разгоне. Увеличиваем обороты, а мотоцикл не разгоняется. Тоже самое происходит при езде в крутом подъеме при увеличении нагрузки. Мотоцикл не может преодолеть препятствие, останавливается, хотя обороты коленчатого вала не падают. Диски сильно нагреваются и быстро изнашиваются. Эксплуатировать технику в таком состоянии нельзя нужно найти причину и устранить.

Данная неисправность говорит, что диски слабо прижаты друг к другу.

Причин может быть несколько:

• Регулировка проведена не правильно
• Пружины потеряли былую упругость
• Диски износились стали тоньше
• Износ деталей привода

Серьезной неисправностью может быть заедание троса привода управления. Причина в повреждении оболочки и образовавшейся ржавчине под ней. Нежна чистка и смазка, лучше замена.

Проверить и промыть сам механизм настройки находящийся в правой крышке двигателя. Мелкие частички дорожного песка, с водой попавшие в механизм могут тормозить работу. После выжима рычага детали не возвращаются в исходное положение.

Что-то найдёшь, что-то потеряешь

Третья Планета, из-за меньшей мощности мотора, несколько уступала Юпитеру в динамике. Отзывы владельцев говорят о том, что этот недостаток компенсировался лучшей тягой на низких оборотах. Это давало определённые преимущества при езде по пересечённой местности.

Но, несмотря на то, что объём двигателя на Иж Планета-3 остался практически таким же, как и у двухцилиндрового агрегата старшей модели, существенно увеличился расход топлива. На высоких скоростях он достигал 5 литров на 100 км. Зато упростилась регулировка зажигания.

Иж Планета-3 производился с 1971 по 1977 год. За это время было изготовлено 478 496 машин данной модификации. Они имели незначительные отличия, вроде цвета материалов обивки сидения и боковых накладок на бак.
