Как сделать короб для сабвуфера своими руками

Список необходимых материалов

Для начала следует определиться с материалом, из которого будет изготовлен короб. Он должен быть прочным и иметь звукоизолирующие свойства. Можно использовать многослойную фанеру, ДСП или древесину. Чем выше мощность музыкального динамика, тем прочнее должен быть материал изготовления. Они просты в обработке и купить их не составит особого труда.

Детали, которые понадобятся для изготовления:

• саморезы для древесины размером 5-6 сантиметров;
• материал для шумоизоляции;
• деревянные бруски сечением более 2 см;
• дрель, шуруповёрт и отвертка;
• жидкие гвозди и герметик;
• электролобзик;
• клемник;
• материал для декорирования внешних сторон;
• клей ПВА.

Возможные неисправности и ремонт

Ремонт сабвуфера своими руками может потребоваться при механическом повреждении его элементов. Если катушка сталкивается со звуковой частотой, которая превышает допустимую, она может выйти из-строя. Аналогичная проблема возникает при прослушивании музыки с максимальным усилением, что приводит к разрыву диффузора. Ремонтировать узел достаточно просто, т.к. его можно заменить новым.

Восстановление работоспособности диффузора или катушки — сложная задача, которая потребует много времени и усилий, и каждый специалист, который отремонтировал такой узел, порекомендует выполнить замену.

Нередко к поломке приводит перегрев внутренних деталей саба. Проблема связана с загрязнением внутреннего пространства пылью и техническим мусором. Для начала нужно оценить показатели напряжения в БП с помощью тестера — если оно отсутствует, придется заменить блок питания.

При осмотре внутреннего пространства можно найти вздутые конденсаторы или почерневшую обмотку. Испорченные элементы нужно выпаять паяльником и заменить новыми — исправными.

Ремонт динамика начинается с разборки и демонтажа головки сабвуфера. Все действия нужно выполнять без спешки, поскольку резкие движения могут привести к повреждению гильзы катушки.

Короба для сабвуфера и их виды

На сегодня принято различать несколько разновидностей коробов для сабвуфера(см.Какой сабвуфер лучше: рассмотрим активный или пассивный). Как известно, от типа короба и его конструкции напрямую зависит качество звука, получаемого на выходе. Итак:

Короб закрытого типа, наиболее распространенный в изготовлении и проектировании вид. В таком коробе низкочастотный динамик будет «чувствовать» себя хорошо. Улучшатся намного его акустические характеристики. Кроме того, такой ящик будет намного легче построить самому.

Как самому сделать короб для сабвуфера

Короб бандпас. Его еще называют коробом четвертого порядка. Эта конструкция подразумевает наличие разделенных камер внутри. Обычно, эти самые камеры бывают различного размера. В одной камере располагается динамик(см.Как выбрать динамики для автомагнитолы своими силами), а в другой – фазоинвертор или воздухоотвод.

Как правильно сделать короб для сабвуфера

Как собрать коробку для сабвуфера фазоинверторного типа

Меломан сразу же скажет, что лучше остановить свой выбор на бандпасе. Но эта конструкция будет сложноватой для человека, который впервые взялся за самодельное изготовление. В коробе типа бандпас много деталей, создание которых связано с проектированием и тщательным просчетом. Если есть время и желание, то остановить свой выбор на них можно.

С другой стороны, описанная выше программа уж точно не для человека сведущего и потребует узкоспециализированных знаний. Да и зачем столько мучений, если можно заняться изготовлением более простого короба, отличающегося хорошим качеством. Это фазоинвертор, способный воспроизводить самые низкие частоты.

Как рассчитать короб для сабвуфера

Как рассчитать короб для сабвуфера своими руками

   Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена,и материалы короба.Качественным будет сделать сабвуфер своими руками.

И начал с расчета короба под нч динамик.

Итак, представляю вашему вниманию Динамик HERTZ ES 300.

Общие характеристики:Тип сабвуферТипоразмер 30 см (12 дюйм.)Количество полос 1Мощность 350 Вт (номинальная), 700 Вт (максимальная)Чувствительность 92 дБДиапазон воспроизводимых частот 25 — 250 Гц

Импеданс 4 Ом

Сабвуфер:Корпус нет

Рекомендуемый корпус закрытый ящик, фазоинверторный

НЧ-динамик:Размеры 300 ммМатериал диффузора пресованная целлюлозаМатериал подвеса пористая резинаУстановочная глубина 141 мм

Установочное отверстие 276 мм

Электро-акустические параметры:

    Теперь необходимо знать какого типа бывают короба сабов.

    Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран.      Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).

Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно

    Я ввел даныые своего динамика желаемый чистый объем и настройку порта.Подводя итоги:Чистый объем — 50 литровНстройка 35 ГцПорт — 5×32 смДлина порта — 70 см

Зная это открываем следующее видео и расчитываем короб

    Вот что у меня получилось

Расчет Закончен. Фанера куплена. Переходим к следующему этапу.

Фанера была распилена на следующие куски:

Обратите внимание

А — 69,6х35,6 см — 2 штВ — 32х32 смС — 69,6х32 смD — 33,8х32 смE — 62,8х32 смF — 36,2х32 см

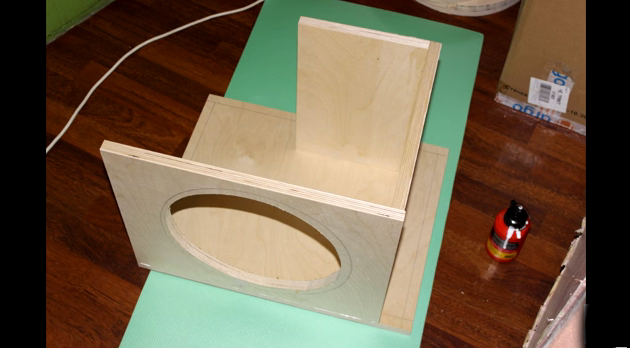

   Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,

затем C

и D.

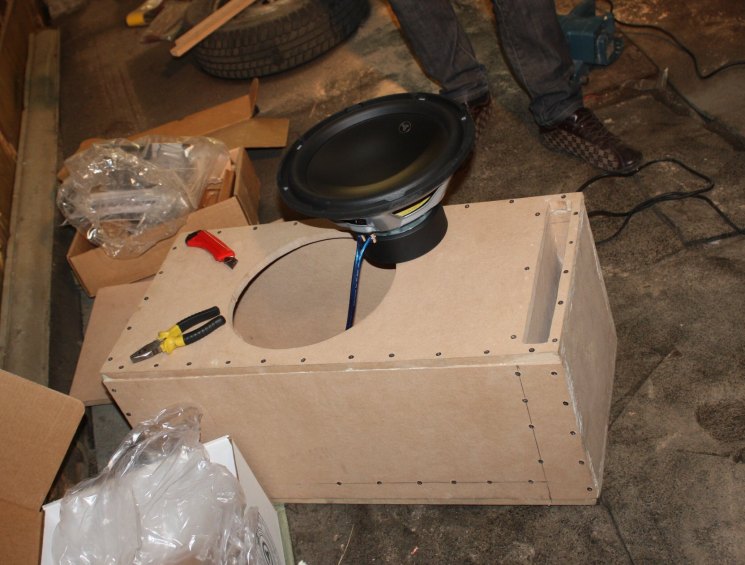

   Далее берем стенку Е и лобзиком отрезаем отверстие под динамик диаметром 276 мм. Потом к стенке E прикручиваем стенку порта G

   Перед тем как соединить 2 заготовки грунтуем и закрашиваем порт черной краской, прикручиваем и накрываем нашу “будку” крышкой… прикручиваем))

и с левого бока делаем отверстие для терминала.

Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской.

После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм).

Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.

   На 88 клей клеим карпет… выложу видео по котрому наклеил.

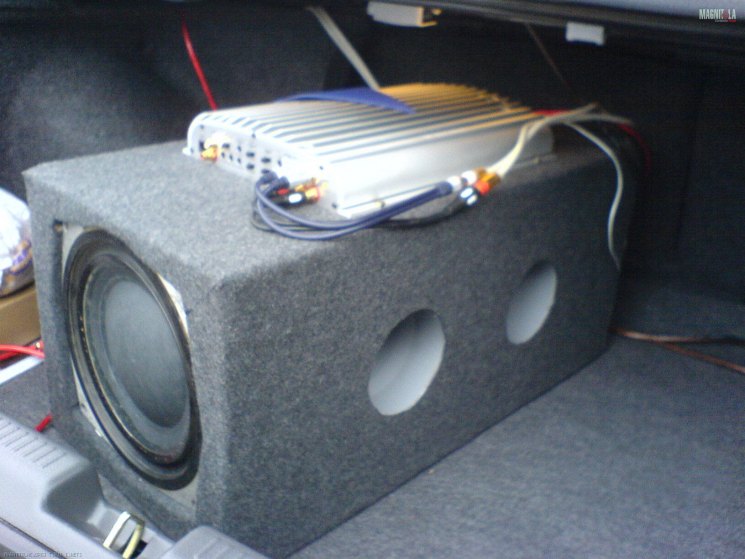

и вот фото в машине))

Есть некоторые косяки по углам при поклейки карпета но это мой первый опыт…

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

• предохранитель;
• провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
• конденсатор;
• кусачки;
• изолента;
• пластиковые хомуты;
• комплект гаечных ключей.

Подключение проводов производится по следующей схеме:

1. Изначально провод сабвуфера выводится к усилителю.
2. От усиливающего устройства провод подводится к автомагнитоле.
3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки, скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше. Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Короба для сабвуфера: виды и отличия

Итак, определившись с динамиком для саба (обычно это 10-12 дюймовые динамики известных производителей), можно переходить к коробу

Обратите внимание, конструкция короба под саб определяет громкость и качество звучания низких частот. Если просто, неправильно спроектированный короб может «задушить» качественный и мощный сабвуферный НЧ-динамик

Прежде всего, важно понимать, что существует несколько типов ящиков для сабвуфера (короб саба, корпус саба и т.д.). Если просто, можно выделить:

• закрытый корпус саба;
• бандпас;
• фазоинвертор;

На практике, закрытый ящик означает, что НЧ-динамик устанавливается в герметичный деревянный корпус.  Решение простое, на выходе получаются неплохие акустические показатели, однако КПД снижен.

Если рассматривать бандпас, в этом случае может быть бандпас 4-го  или 6-го порядка. В первом случае, данный тип сабвуфера имеет корпус, который разделен на камеры разного объема. В одной камере стоит сам динамик, а другая получает фазоинвертор, он же воздуховод.  Сабвуфер такого типа получает способность несколько ограничивать частоты, воспроизводимые диффузором.

Сабвуфер, имеющий корпус бандпас 6-го порядка, отличается от аналога 4-го порядка тем, что имеет еще один фазоинвертор и дополнительную камеру. Также бандпас 6-го порядка  делится на два типа: с одним фазоинвертором или двумя, причем один инвертор будет общим для обеих камер. Такой тип короба сложно спроектировать, однако, качество звука и КПД самые высокие.

Фазоинвертор представляет собой сабвуфер, имеющий особую трубку в корпусе. Данная труба отводит воздух, а также способна передать дополнительное звучание, исходящее от задней части НЧ-динамика. Звучит саб в таком корпусе «средне», являясь серединой между закрытым ящиком и бандпасом.

Проектирование самодельного сабвуфера

Автомобильные сабвуферы устанавливаются в багажном отсеке или на задней полке, поэтому такая система получила название тыловой.

Самый серьёзный момент в изготовлении — это определение его размера и устройства. В зависимости от поставленных задач конструкция может иметь самые разные вариации.

Виды сабвуферов

Существует всего два основных вида сабвуферов. Если говорить об отношении к усилителю мощности звука, то условно они делятся на:

• активные. Они имеют уже встроенные усилитель и кроссовер, которые обеспечивают высокое качество звука и убирают из звучания высокие частоты. Активный сабвуфер получает сигналы от любого источника, с которым имеет связь;
• пассивные. Устройство не оснащается дополнительными усилительными элементами, поэтому подключается к основной аудиосистеме салона. Единственный недостаток пассивного сабвуфера заключается в том, что он серьёзно загружает все каналы системы, поэтому понижается и качество звучания.

Активные сабвуферы не загружают штатную аудиосистему салона, поэтому они отличаются более качественным звучанием

Разработка чертежа для корпуса

В технических документах каждой сабвуферной головки указывается необходимый объем корпуса для качественного звучания. Исходя именно из указанного производителем объема, следует разрабатывать чертеж. Рассчитать объем можно по формуле:

где V — требуемый объем; h — высота короба; L — длина и A — ширина.

Параметрами длины, высоты и ширины можно варьировать в любых направлениях, учитывая диагональ динамика, подбирая удобную конструкцию для автомобильного салона. На качестве звучания это не отображается.

В параметры стенок корпуса необходимо также включить ширину материала, из которого он будет изготовлен и всех материалов, какими будет обработан. Например, если планируется изготавливать короб из материала толщиной в 5 мм, обклеивать его шумоизоляцией шириной в 5 мм и делать стенку продолжительностью в 20 см, то вырезать необходимо 21 см. Так как указанный производителем параметр — внутренний объем изделия.

Ширина и длина вентиляционной щели рассчитывается из общей длины изделия. Она не должна превышать половину ширины короба.

Для детальных расчетов можно также использовать специальные программы по расчету с легким интерфейсом  JBL SpeakerShop и WinISD.

Как увеличить жесткость короба?

1. Первое, самое простое и самое очевидное. Это толщина материала, чем толще материал, тем больше жесткость. Советуем при изготовлении сабвуфера использовать материалы как минимум 18 мм, это золотая середина. Если же ваш сабвуфер имеет мощность более 1500w RMS, то не будет лишним выбрать толщину материала 20 мм и более. Если у вас возникли сложности с поиском толстостенных материалов, можно воспользоваться следующими рекомендациями.
2. Вариант, который добавит жесткости вашему коробу, это изготовление двойной передней стенки. Т. е. лицевой части, в которой установлен динамик. Эта часть сабвуфера больше всего подвержена нагрузке при его работе. Поэтому имея ширину материала 18 мм, сделав переднюю стенку двойной мы получаем 36 мм. Этот шаг существенно добавит жёсткости коробу. Также следует делать это при условии, что ваш сабвуфер имеет RMS(номинальную мощность) более 1500w. В случае если у вас сабвуфер на меньшую мощность, например,700w,переднюю стенку также можно сделать двойной. Смысл в этом есть, хотя эффект от таковогобудет не очень большой.
3. Ещё совет, используйте распорки внутри сабвуфера для добавления дополнительной жесткости. Особенно это хорошо работает, когда сабвуфер имеет большой объём. Допустим у вас в коробе стоят два 12-дюймовых сабвуфера (динамика). В середине жесткость короба будет самой маленькой из-за большой площади. В этом случае вам не помешает укрепить конструкцию и установить распорку на этом месте.

Вот и всё что мы хотели вам рассказать про материалы для сабвуфера. Если эта статья помогла вам, оцените её по пятибалльной шкале ниже.

Сабвуфер для авто: выбор динамиков

Отвечая на вопрос, как сделать короб для сабвуфера своими руками, остается только определиться с материалом, который поможет его изготовить.

И здесь на помощь приходит ДСП 16-40 мм. Она прекрасно передает акустику.

Обработка ДСП также выше всяких похвал: материал легко поддается распиливанию, оклеиванию и окрашиванию, что способствует созданию сабвуфера в любом желанном стиле.

Сборка короба под сабвуфер подразумевает следующие операции:

• Проектирования короба нужных размеров;
• Распиливание листов ДСП на нужные фрагменты;
• Создание в ДСП-фрагментах отверстий под проводку, динамик;
• Создание внутренней секции под усилитель и другие элементы;
• Внутренняя обшивка ДСП-фрагментов карпетом для звукоизоляции;
• Встраивание внутрь короба усилителя, динамика, проводки;
• Сборка короба посредством саморезов или жидких гвоздей;
• Грунтование и окрашивание короба при необходимости.

Объем пустотелости короба для сабвуфера и его размеры можно рассчитать заранее, используя приложения SpeakerShop либо WinlSD beta. Они же помогут понять, как сделать сабвуфер для компьютера своими руками, где уровень требуемого звука всегда отличается от соответствующего параметра касательно авто.

Как подобрать динамики для своего сабвуфера

Сабвуферы применяются в автомобилях для улучшения звучания музыки на низких частотах. Для обычного прослушивания мелодий или радиопередачи штатной аудиосистемы в машине бывает вполне достаточно, но ценители громкого и чистого звука на пониженных частотах предпочитают размещать в салоне сабвуфер.

Во время подбора динамиков для будущего изделия, автовладелец узнаёт, что по форме и размеру они могут быть круглыми или овальными. Обычно (исходя из габаритов салона автомобиля) выбираются круглые динамики с диаметром 10, 13 или 16 см, а также овальные длиной 15х23 см. Соответственно, чем больше диаметр динамика, тем качественнее будет воспроизводиться звук на низких частотах.

Как узнать, какие автомобильные динамики вам подойдут

Перед самостоятельным изготовлением сабвуфера в автомобиль требуется уточнить несколько основных тезисов:

• на качество звучания музыки в машине форма динамиков никак не влияет;
• на глубину и сочность звука влияет только размер динамика;
• необходимо хорошо продумать, какой именно формы и размера нужны динамики, чтобы сабвуфер уместно смотрелся в салоне.

Дизайн не имеет первостепенного значения, поэтому при выборе динамика приоритетными являются его технические характеристики

Изготовление

Пошаговая инструкция изготовления:

• По рассчитанным параметрам необходимо вырезать стенки корпуса. В сумме их должно выйти шесть штук.
• С лицевой стороны вырезать отверстие по диаметру динамика и фазоинверторной щели.
• На задней панели необходимо вырезать отверстие, предназначенное для клемника.
• Скрепить боковые стенки. Сначала места соединений обработать жидкими гвоздями, далее при помощи брусьев и саморезов основательно закрепить их. Шаг должен быть минимальный, не более 5 см.
• Скрепить боковые панели с задней, используя жидкие гвозди, саморезы и брусья.
• Обработать стыки боковых панелей герметиком.
• Собрать корпус для фазоинверторной щели. Скрепить панели жидкими гвоздями, вкрутить саморезы, обработать швы герметиком.

Настройка

Следующий этап предусматривает полную . Однако эксперты в области автозвука рекомендуют проверять все параметры еще при проектировании короба, чтобы исключить отклонения и ошибки.

Чтобы грамотно настроить систему, важно следить за параметрами динамика. Если модель характеризуется высоким качеством звучания в ФИ корпусе, порт настраивают как выше, так и ниже с учетом воспроизводимой музыки

Настройка низкочастотного фильтра начинается с включения этого компонента. На заводских сабах он называется LPF (low pass filter).

Дальше задействуется еще один фильтр под названием «сабсоник», работающий в высокочастотном диапазоне или суббасовой области. Он используется для удаления инфранизких частот. Однако не все усилители поддерживают эту опцию, но если она присутствует, лучше активировать его.

Задача «сабсоника» заключается в защите сабвуферного динамика от повреждения при воспроизведении частот, которые находятся за пределами слышимого диапазона, т.е. 20-25 Гц или ниже. Работая с такими частотами, диффузор увеличивает свой ход, что повышает риск выхода из строя катушки.

Специалисты рекомендуют настраивать фильтр на 5 Гц ниже частоты фазоинверторного порта. Если выбираемая частота составляет 35 Гц, то настройка «сабсоника» выполняется на 30 Гц.

Особое внимание нужно уделить настройке акустической фазы. Она способствует правильному звучанию передних динамиков совместно с задними

Если звук слышится только сзади машины, значит при настраивании были допущены ошибки.

Еще следует выставить задержки. Подобная возможность присутствует только на процессорных устройствах или при подключении внешних модулей.

Во многих акустических системах низкие частоты воспроизводятся с задержкой, что ухудшает качество звучания и не позволяет наслаждаться любимой композицией в полной мере. Чтобы исключить неприятность, нужно сделать корректировку задержек.

Как рассчитать литраж корпуса

Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.

Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.

Как посчитать объём корпуса вручную

Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.

Объём короба высчитывается по формуле V = h*L*A.

При этом в формулу необходимо подставить следующие значения:

• h — высота короба;
• L — длина короба;
• А — его высота.

Зная все эти параметры, легко определить и объём корпуса сабвуфера.

Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно

Где установить: в багажнике или под сиденьем

Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:

• по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
• в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
• в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
• на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
• на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.

Фотогалерея: основные места для размещения устройства в автомобиле

При выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд  дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера.. Данного решения (при условии правильного проектирования) будет более чем достаточно

Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку,  электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы,  рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы  не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры  эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

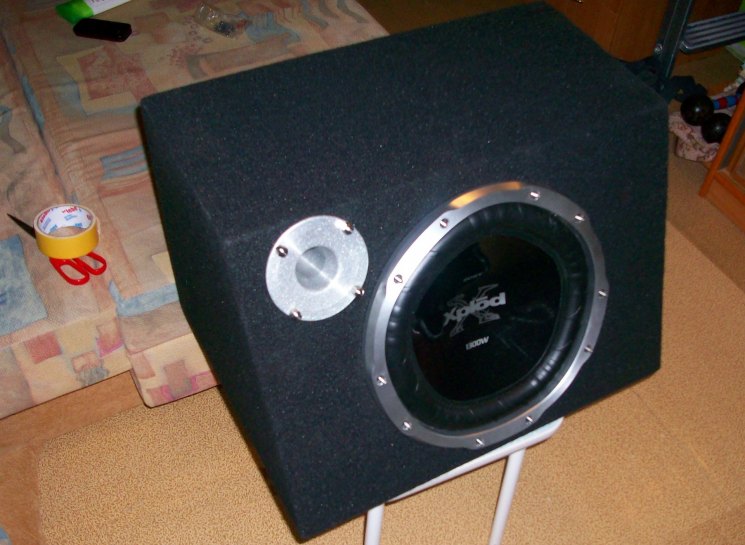

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Сабвуфер: назначение и классификация

Сабвуфер представляет собой звуковой усилитель, подсоединенный к динамику, который размещен внутри короба-колонки. Сабвуфер призван воспроизводить аудио на низких частотах, чтобы делать музыку громче и чище.

По мощности звука сабвуферы бывают:

• Активными – со встроенными усилителем и кроссовером для получения высококачественного звучания и приема сигнала от разных источников.
• Пассивными – без усилителя, подключаемыми к аудиосистеме напрямую, из-за чего последняя иногда перегружается и теряет прежнее качество звучания.

Преимущество первого вида перед вторым очевидно. Однако как сделать усилитель для сабвуфера своими руками, если соответствующую деталь можно приобрести за деньги отдельно? Платить – необязательно.

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

Внутреннюю обшивку автомобиля;

Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.
