Самостоятельная замена цепи грм: реально ли?

Как выбрать новый комплект запчастей?

Как и прочие автомобильные запчасти, цепи ГРМ подделываются кустарными и китайскими производителями, после чего попадают в продажу. Хитрые дельцы постоянно придумывают новые способы обмана покупателей, например, укладывают свои некачественные изделия в оригинальные упаковки известных брендов родом из Западной Европы. Чтобы при покупке детали не нарваться на поддельную запчасть, выполняйте следующие рекомендации:

• покупайте цепь у официальных торговых представителей, дилеров либо в магазинах, положительно зарекомендовавших себя среди других пользователей;
• не старайтесь экономить, рассматривая изделия неизвестных производителей;
• проверьте деталь на наличие меток и прогиб в горизонтальном положении;
• посоветуйтесь со знакомым автомехаником, какой бренд лучше выбрать для вашей марки авто;
• сделайте визуальный осмотр изделия на предмет небрежного изготовления или других признаков — заусенцев, люфта между звеньями и так далее.

На прогиб цепь проверяют так: берут её за один конец и держат плашмя. Второй конец должен провисать не больше, чем на 10 мм. Если удастся, то проверьте твёрдость металла, аккуратно подпилив его надфилем. Сталь в качественных изделиях закалена, а потому отличается повышенной твёрдостью и не поддаётся напильнику.

Если вы обновляете цепную передачу при значительном пробеге авто (150—200 тыс. км), то придётся поменять все сопутствующие элементы — шестерни, натяжитель и успокоитель. Когда цепь растянулась после пробега 50—100 тыс. км, то шестерёнки менять необязательно, но натягивающее устройство нужно проверить на работоспособность. Также не забудьте купить расходные материалы — прокладки крышек, уплотнительные кольца и термостойкий герметик.

Как выбрать подходящую запчасть

Цепи ГРМ бывают однорядными и двухрядными. Каждый вариант имеет свои преимущества и недостатки.

• При установке однорядного варианта немного увеличивается мощность двигателя, уменьшается уровень шума. Дело в том, что силовому агрегату проще прокручивать один ряд цепи, чем два.
• Двухрядная цепь приводит к повышению уровня шума при езде, зато она намного надёжнее. Такое изделие рассчитано на долгий срок службы.

Цепи подразделяются на несколько видов по количеству звеньев. Выбор зависит от марки автомобиля и особенностей используемого в нём двигателя. Так, в машинах ВАЗ 2101 и 2102 и других авто с рабочим объёмом двигателя в 1.2 и 1.3 л используются модели на 114 звеньев. Цепь на 116 звеньев пригодится обладателю машины с объёмом мотора 1.5, 1.6 и 1.7 л (это ВАЗ 2103, 2107 и «Нива»). Точную информацию о подходящем комплекте лучше уточнить в документации к транспортному средству.

Рекомендации автовладельцам

При покупке автомобиля, двигатель которого оснащен цепью ГРМ, необходимо всё же проводить комплексную диагностику, в том числе на предмет определения состояния привода. В последующем это позволяет избавить от серьезных поломок, восстановление которых может оказаться не по карману даже обеспеченному обладателю. Причём такую диагностику и определение состояния двигателя и привода ГРМ лучше всего доверить специалисту, который по косвенным признакам сможет определить текущее состояние мотора.

В последующим при эксплуатации автомобиля с цепным приводом следует использовать исключительно качественное масло, меняя его каждые 7-8 тысяч километров пробега. Именно от качества масла зависит состояние натяжителя и всей системы ГРМ, что исключает ее серьезные поломки.

При малейшем шуме и стуках из мотора следует сразу отправляться на диагностику, что позволит устранить имеющиеся неисправности на начальной стадии, когда проблема ещё не приняла угрожающий характер.

Несмотря на будущее заблуждение у автовладельцев о том, что такой привод цепи является вечным, его всё же лучше менять каждые 200000 километров пробега. При проведении такой работы выполняется также замена направляющих и других узлов, которые отвечают за работоспособность привода.

Подведём итоги

Автовладельцу необходимо помнить о том, что не бывает ничего вечного. В том числе это касается цепного привода ГРМ, который может в процессе эксплуатации изнашиваться, что приводит к его проскальзыванию и разрыву, в последующем автовладельца будет ожидать дорогостоящий и сложный ремонт. Чтобы избежать таких проблем, необходимо выполнять своевременный сервис, а при первых признаках износа привода сразу же обращаться за диагностикой и ремонтом.

13.05.2019

Цепной привод

Большое количество производителей и владельцев продолжают предпочитать цепи ГРМ. Почему?Правда в том, что крупные производители автомобилей предпочитают полагаться на цепи ГРМ, особенно на автомобилях с турбонаддувом или автомобили в более высоком ценовом диапазоне. Такие производители, как BMW, Opel, Volkswagen, Ford, Peugot, Mercedes и многие другие, оснащают многие из своих моделей цепями ГРМ, и главная причина для этого заключается в том, что цепи значительно надежнее, риск износа или разрыва минимален и они могут выдерживать гораздо более высокую нагрузку, чем ремни ГРМ.

При каком пробеге меняется цепь ГРМ

В среднем цепная передача ГРМ служит от 200 до 350 тыс. км пробега авто. Показатель варьируется в зависимости от стиля езды водителя и качества применяемого моторного масла, которым смазываются звенья и шестерни. Зависит от него и работа гидравлического натяжителя.

Однорядный цепной привод автомобилей Opel

В противовес немецким брендам, двухрядные приводы корейских малолитражек от производителей KIA и Hyundai работают на удивление мало. Нередко отмечались случаи растяжения и замены цепей при пробеге 60—90 тыс. км на моделях Hyundai Solaris (на Украине — Hyundai Accent) и KIA Ceed, что сравнимо с ресурсом ремней ГРМ. Отсюда и рекомендации по срокам замены цепной передачи:

На корейских малолитражных авто необходимо прислушиваться и проверять состояние привода начиная с 60 тыс. км пробега. При хорошем исходе замена производится в интервале 120—150 тыс

км.
То же касается однорядных цепей, устанавливаемых на многих европейских машинах эконом-класса, например, Peugeot, Opel и малых дизелях от Audi.
Двухрядным передачам других марок авто следует уделять внимание спустя 150 тыс. км, периодически проверяя их состояние

Замена производится по мере износа, но в среднем — не ранее 200 тыс. км.

Чтобы избежать неприятностей, связанных с поломками привода ГРМ, нужно внимательно изучить инструкцию по эксплуатации авто и рекомендации производителя по обслуживанию конкретного автомобиля.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

• шестигранный ключ на 6;
• торцевые головки размерами 12, 13 и 14;
• зубило и молоток;
• чистую ткань для вытирания;
• контейнеры, в которые надо будет слить технические жидкости;
• разводной и динамометрический ключи;
• брусок дерева;
• герметик и «антисиликон» (обезжириватель);
• и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

1. Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
2. Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
3. Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
4. Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
5. Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
6. После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
7. Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
8. Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
9. Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
10. Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
11. Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
12. Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

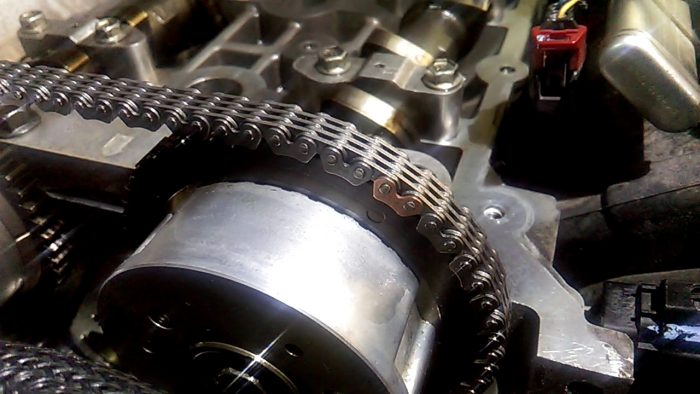

Те самые метки, что должны соответствовать одна другой

Видео по решению проблем с цепью на Nissan Almera

Как видите, для замены цепи потребовалось разбирать чуть ли не половину главных компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам. Замена цепи ГРМ — работа для тех, кто хорошо знает свой автомобиль.

Что такое цепь ГРМ и подлежит ли она износу

Одним из главных элементов газораспределительного механизма двигателя является специальный ремень, который обеспечивает слаженную работу каждого компонента этой части авто. Во многих машинах вместо ремня используется цепь. Благодаря ей механизмы двигателя синхронно вращаются и нормально функционируют в течение долгого срока.

Цепь работает всегда, когда работает двигатель. Нагрузка достаточно высокая, так что деталь постепенно изнашивается и со временем выходит из строя. Иногда цепь просто растягивается. Иногда от неё отлетает зубец, что приводит к проскальзыванию. Даже самые незначительные повреждения приводят к нарушению синхронности работы компонентов и увеличивают риск повреждения клапанов двигателя. Если вовремя не исправить проблему, сломаться может и распределительный вал. Надо будет менять и его, и прокладку блока цилиндров, что дорого.

Вот она — цепь газораспределительного механизма

Зависит ли износ цепи от типа двигателя — турбированного, атмосферного, рядного или V-образного?

Зависит. Основная нагрузка на цепь ГРМ ложится при старте, когда ей нужно сдвинуть с места все валы. Чем больше по объему и размеру мотор, тем, соответственно, больше нагрузка, выше износ. V-образные двигатели имеют две головки блока, которые также добавляют нагрузки. А вот наличие турбонаддува на ГРМ почти не влияет, поскольку турбина включается в работу уже на заведенном моторе. Разве что из-за меньшей степени сжатия на турбомоторах старт чуть проще. Собственно, на равномерном ходу износ и цепи, и ремня минимальный.

Не стоит забывать, что механизм ГРМ состоит не только из цепи. Различные пластиковые элементы конструкции ГРМ также изнашиваются, поскольку и они сопротивляются температуре и химической среде, а потому тоже требуют замены.

Признаки критического износа детали

В процессе эксплуатации автомобиля цепной привод медленно растягивается. Деформации металлических сочленений не происходит — причина явления кроется в истирании шарниров каждого звена, образовании зазоров и люфта. В пределах 1—2 втулок выработка невелика, но умножьте величину зазора на 116 и получите заметное удлинение элемента в целом.

Как определить неисправность и степень изношенности цепи:

1. Первый симптом — посторонний шум, доносящийся из-под клапанной крышки. В особо запущенных случаях звук переходит в громкое тарахтение.
2. Снимите крышку клапанов и проверьте совпадение меток на звёздочке распределительного вала и шкиве коленвала с соответствующими выступами на корпусе. Если наблюдается сдвиг 10 мм и более, элемент однозначно растянут.

Однажды в процессе диагностики мотора «шестёрки» пришлось наблюдать такую картину: удлинившаяся цепь не только оборвала успокоитель, но и проделала глубокую канавку в корпусе головки цилиндров. Дефект частично затронул плоскость прилегания клапанной крышки, но трещины и протечки моторного масла не образовались.

Цепь, растянутая на 1 см и больше, способна перескочить на 1—4 звена по шестерёнкам. Если элемент «перепрыгнул» на одну секцию, нарушаются фазы газораспределения — мотор сильно вибрирует на всех режимах работы, значительно теряет мощность и часто глохнет. Явный симптом — выстрелы в карбюратор либо выхлопную трубу. Попытки настройки зажигания и регулировки топливоподачи бесполезны – «тряска» двигателя не прекращается.

Когда цепь смещается на 2—4 зуба, силовой агрегат глохнет и больше не заводится. Худший сценарий — удар поршня по тарелкам клапанов вследствие большого сдвига фаз газораспределения. Последствия — разборка и дорогостоящий ремонт мотора.

Как определить износ

• самый надёжный способ — компьютерная диагностика. Автомобиль отправляется в автосервис, устанавливается на специальный стенд, и программа точно определяет степень рассинхронизации между коленвалом и распредвалом, после чего автовладелец получает график крутящих моментов этих валов, для наглядности. Этот способ особенно актуален для тех, кто приобретает автомобиль с рук. Не секрет, что недобросовестные продавцы зачастую скручивают счётчики пробега на машинах, уверяя покупателей, что автомобиль прошёл совсем немного. Их мотивы понятны: скрутить километраж гораздо проще, чем поменять растянутую деталь;
• второй признак износа: на панели управления постоянно горит ошибка P0355. В инструкциях написано, что она появляется, когда датчик коленвала неисправен. Но на практике это может означать, что недобросовестный продавец перед продажей поменял этот датчик (или даже весь блок управления), чтобы замаскировать другую ошибку, а растянутая цепь при этом никуда не делась;
• третий признак износа: выдвинутый шток натяжителя. Чтобы на него посмотреть, автовладельцу придётся снимать переднюю крышку двигателя. Если натяжитель сдвинулся на 8–10 мм от своего первоначального положения — цепь растянута, и её необходимо заменить;

Замена ремня ГРМ Ниссан Кашкай

Популярный в мире и в России, в частности, кроссовер Ниссан Кашкай производится с 2006 года по наши дни. Всего есть четыре разновидности этой модели: Nissan Qashqai J10 1 поколение (09.2006-02.2010), Nissan Qashqai J10 1 поколение рестайлинг (03.2010-11.2013), Nissan Qashqai J11 2 поколение (11.2013-12.2019), Nissan Qashqai J11 2 поколение рестайлинг (03.2017-настоящее время). Они комплектуются моторами бензиновыми 1,2, 1,6, 2 л и дизельными 1,5 и 2 литра. В плане самостоятельного технического обслуживания эта машина довольно сложна, но при наличии определенного опыта можно справиться своими силами. Например, самостоятельно поменять ремень ГРМ.

Стоимость замены

Стоимость замены цепи составит 2600 рублей при покупке готового комплекта. При покупке деталей по отдельности стоимость деталей составит — 800 рублей цепь, 1500 рублей за комплект шестерен, 240 рублей за успокоитель и натяжитель и 550 рублей за натяжитель. При покупке комплекта по отдельности владелец должен располагать суммой не менее 3100 рублей. К этому необходимо добавить порядка 300 рублей на новый сальник, около 1 тыс. рублей за жидкость для охлаждения и до 3 тыс. рублей за заправку кондиционера (если он присутствует и есть необходимость).

Покупка ремня для моторов Опель облегчит кошелек владельца на сумму от 3300 до 4 тыс. рублей. Цена помпы находится в пределах от 2800 до 6300 рублей. К этому необходимо добавить еще порядка 1 тыс. рублей на замену охлаждающей жидкости и порядка 2-3 тыс. рублей за заправку системы кондиционирования воздуха в салоне. Итоговая цена будет не менее 10 тыс. рублей. Приобретение набора фиксаторов для распределительных валов обойдется еще в 2500 рублей.

Стоимость выполнения работ на специализированном сервисе зависит от города. В Москве и других крупных городах ценник за работу доходит до 7000 рублей. При этом в небольших областных центрах стоимость замены более гуманная и не превышает 2500-3000 рублей.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень.

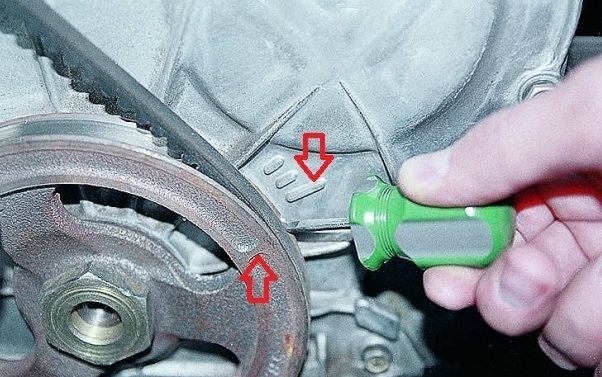

Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Успокоитель цепи

Собирать все в обратном порядке, но с некоторыми особенностями:

• если шестерня масляного насоса меняется на карбюраторном двигателе, на новой поставить метку так же, как и на старой;
• сначала устанавливается успокоитель и башмак натяжителя цепи;
• далее шестерня коленвала, на которую накидывается новая цепь;
• цепь пропускается сверху вниз, после чего заводится на шестерню коленчатого вала;

• затем шестерня масляного насоса вставляется в цепь и садится на вал (для карбюраторного двигателя по заранее установленным меткам);
• в последнюю очередь в цепь вставляется шестерня распределительного вала и устанавливается на распредвал;
• при установке шестерни распределительного вала метки на шестерне коленвала и распредвала должны совпасть с метками на блоке и пенале; если этого не произошло, нужно переставлять цепь по зубьям до тех пор, пока они не совпадут; допускается небольшое отклонение, т.к. на новых шестернях при изготовлении метки не всегда точно отмечаются;

• после совмещения меток установить натяжитель цепи, предварительно утопив его до упора и зафиксировать в таком положении, для чего открутить и закрутить его фиксатор;
• после установки натяжителя цепи натянуть ее, для чего отпустить фиксатор натяжителя и провернуть коленчатый вал на 2 оборота, затем затянуть фиксатор;
• после того, как цепь натянута, с помощью динамометрического ключа обтянуть болты распредвала и шестерни масляного насоса с усилием 4-5 кгс∙м и загнуть язычки шплинтов;
• установить переднюю крышку с новой прокладкой и, при необходимости, заменить передний сальник коленвала, установить шкив и затянуть его болт (храповик) с усилием 10-12 кгс∙м.

Все остальное собирается в обратной последовательности.

Зачем менять цепь ГРМ

На данную деталь в процессе эксплуатации двигателя возлагаются огромные нагрузки, которые через определённый пробег могут вовсе привести к разрыву цепи. При этом повреждение может быть частичным, например, когда от неё отрывается одно из звеньев. Механизм в данном случае продолжает работать, но наблюдается проскальзывание, двигатель начинает работать с перебоями. Поскольку деталь расположена внутри мотора, то, даже при малейших погрешностях, последствия могут быть самыми непредсказуемыми. Из этого следует вывод, что цепь ГРМ необходимо менять своевременно. Если вы любитель дальних поездок, то совсем не лишним будет возить запасную деталь, тем более что много места она не займёт.

Каждый автовладелец должен знать и учитывать, что у цепи ГРМ есть определенный ресурс, после которого деталь нуждается в замене

Последствия неисправностей

Неполадки в цепной передаче ГРМ приводят к таким проблемам:

1. Растянутая и ослабленная цепь перескакивает на несколько зубьев. Как правило, это происходит в момент запуска двигателя.
2. Цепь, работающая с увеличенным свободным ходом, нередко обрывает успокоитель и даже «прогрызает» канавку в головке блока цилиндров, сделанной из алюминиевого сплава.
3. В некоторых марках автомобилей, где в силовых агрегатах применена однорядная цепь, может произойти её обрыв.

Двухрядные цепи тоже рвутся, но очень редко

Последствия перечисленных неполадок могут быть такими:

1. Самый безобидный вариант — смещение фаз газораспределения по причине перескакивания цепи на 1—2 зуба. Мотор плохо заводится и сильно вибрирует при работе, на ходу явно ощущается потеря мощности. При резком нажатии на педаль акселератора слышны выстрелы во впускном коллекторе либо выхлопной трубе.
2. Когда есть смещение на 3 зуба, двигатель уже не заведётся. Другое дело, что на практике подобные ситуации встречаются редко, слишком свободная цепь проскакивает намного сильнее. Результат — удар поршнем по клапану, открывшемуся не вовремя.
3. От сильного износа или обрыва успокоителя цепная передача ослабляется ещё сильнее, отчего наступают последствия, описанные выше.
4. Нанесённый вред от разрыва однорядной цепи зависит от типа двигателя и момента, когда это произошло. Если все клапаны были закрыты, то поршни, продолжающие двигаться, не достанут до их тарелок.

Так выглядят клапаны после встречи с поршнями

В силовых агрегатах на 8 клапанов встреча с поршнем случается довольно редко из-за технологических зазоров, предусмотренных конструкцией (кроме отдельных моторов). А вот открытый в момент обрыва или перескока цепи клапан двигателя 16V почти всегда получает удар от поршня. В результате изгибается его шток и клапан остаётся в открытом положении. В особо тяжёлых случаях последствия бывают такими:

• повреждается даже седло клапана и направляющая втулка;
• в верхней части поршня появляется сквозная пробоина;
• на плоскости головки цилиндров около камеры сгорания появляется вмятина, отчего приходится менять её целиком.

Цепь, перескочившая или оборвавшаяся на ходу, даёт о себе знать резкой потерей мощности или полным отказом двигателя. Если вам удалось при этом расслышать металлический стук, означающий встречу поршня и клапана, то следует готовиться к серьёзному ремонту силового агрегата.

А это поршень, пробитый тарелкой клапана

Операции с цепью

Итак, мы освободили доступ к цепи и теперь можно приступать к ее демонтажу. Для этого снимаем успокоитель в верхней части, планку, что отвечает за натяжение успокоителя, и гидронатяжитель. После этого берем нижнюю планку и надеваем на шпильку ее. Далее снимаем старую цепь ГРМ. При помощи плоской отвертки избавляемся от шестерни, что находится внизу.

Теперь можно сравнить длину старой цепи с новой. Обычно она растягивается примерно на 2-3 сантиметра. Это весьма серьезный показатель. Как установить новую цепь? Ее нужно разместить на месте старой таким же образом и дополнительно смазать моторным маслом. После удаляем всю грязь с боковины двигателя, смочив чистую ткань в обезжиривателе. Также ею следует пройтись в тех местах, где ранее был обнаружен герметик. Его нужно аккуратно соскоблить и нанести новый.

Про обслуживание двигателя

Для начала хочется сказать — что на ресурс цепи очень сильно влияет состояние масла. Она находится внутри, поэтому, чем лучше она смазывается – тем ресурс намного вырастет. Также косвенно частая замена, уносит из двигателя всякий мусор типа песка, грязи и т.д., который разбивает и изнашивает цепной механизм, ведь песок может проникать куда угодно, в том числе и в соединительные звенья. Новое масло заставляет лучше скользить поршни, что снимает излишнюю нагрузку на цепной механизм.

В общем итог такой – чтобы повысить ресурс, вам просто нужно чаще менять масло, хотя бы на 1000 километров, но раньше срока. То есть дилер заявляет 15000 – меняйте через 13 – 14000, а в идеале через 10000, тогда цепь будет служить намного дольше.

Как заменить цепь ГРМ и натяжитель на Corolla 120

Цепь

Для того чтобы был доступ к задней части мотора, лучше снять всю систему дворников: привод и сами щетки. После этого демонтируем крышку двигателя, под которой находятся валы, отвечающие за газораспределение.

Так же как в Corolla 150, стоит снять переднее правое колесо, за которым будет пластиковая защита. После ее демонтажа появится так называемое окно, через которое будет видно шкив коленвала.

Снять ремень просто: демонтировать пружину его натяжителя, после чего он начнет сильнее провисать.

Теперь можно снять боковую крышку, на которой расположена помпа (тоже снять). После этих подготовительных работ снимаем саму цепочку. Через окно в арке колеса видно звездочку, которая оттягивается в двух положениях. Оттянув ее, можно легко достать старую цепь, после чего поставить новую.

На цепном приводе ГРМ Тойоты Королла имеются звенья, которые различаются по цвету. Они могут быть темнее/светлее остальных или вообще другого цвета.

Возможно, придется крутить одну из звездочек, для того чтобы метки совпали.

Натяжитель

После установки производим замену натяжителя цепи.

В не вдавленном положении шток выглядит так:

Между корпусом натяжителя и двигателем должна быть прокладка, которая не должна быть закоревшей. В любом случае ее лучше поменять, потому что новая идет в комплекте.

Проворачиваем коленчатый вал авто против часовой стрелки до характерного звука трещотки. Это нужно для того, чтобы та самая защелка на фото отскочила, и натяжитель вступил в свое рабочее положение.

Последней операцией необходимо коленвал прокрутить уже по часовой стрелке для того, чтобы все элементы стали на свои места.

После запуска первые пару минут может быть слышен характерный звук подцокивания. В этом ничего страшного нет, просто в натяжитель еще полностью не поступило масло.

О ресурсе

Во многих руководствах по эксплуатации не значится, через сколько производить замену данного элемента. Но как показывает практика, ресурс привода составляет от 100 до 200 тысяч километров.

Да, цепь ГРМ будет надежнее ремня, и она не рвется, а лишь растягивается. Но стоит помнить, что данное растяжение компенсируется натяжителем лишь до определенного момента. Если цепь удлинилась, это не повод для срочной замены. Но если на ней ездить долго, возможно смещение фаз газораспределения. Ведь натяжитель будет уже не в состоянии компенсировать ту длину, на которую растянулся элемент.

Интересный факт: ресурс цепей на двигателях «Хонды» (в частности, «Цивик») может доходить до 250 тысяч километров. При этом никаких признаков замены не наблюдается.

Симптомы износа

Определить выход из строя цепи сожно по следующим признакам:

1. Определить изношенный цепной элемент можно по состоянию системы зажигания. Если ее недавняя настройка быстро сбивается, то можно обоснованно подозревать растяжение цепи ГРМ.
2. Кроме того, об этом же свидетельствует стук, металлический скрежет при работе двигателя во время езды на автомобиле.
3. Косвенными признаками износа привода ГРМ являются перегрев мотора, снижение его мощности, сизые выхлопные газы, громкие звуки внутри глушителя.
4. На холостом ходу силовой агрегат работает прерывисто и грубо, издавая странные звуки.
5. Большинство современных автомобилей имеют специальные индикаторы, которые сигнализируют о малейших сбоях работы газораспределительного механизма. Ориентируясь на такие сигналы, можно смело менять растянутый изношенный элемент.

Поэтому при каждом плановом обследовании автомобиля следует производить проверку этого элемента ГРМ

Во время приобретения подержанного автомобиля этому элементу следует уделять достаточное внимание

Как определяется износ

Теперь поговорим непосредственно о том, как понять или как узнать, что узел в лице цепи ГРМ износился, и его требуется заменить. Диагностика и понимание признаков износа убережет вас от дорогостоящего ремонта.

Подобные проблемы могут случиться на любой машине, будь то:

• Фольксваген Поло Седан 1.6;
• Киа Спортейдж;
• Фольксваген Тигуан;
• Киа Рио;
• Шкода Йети 1.2;
• Хендай Солярис;
• Хендай Элантра;
• Киа Спектра;
• Фольксваген Джетта и пр.

Но если заглянуть в регламент техобслуживания и эксплуатации некоторых автомобилей, вы, к своему удивлению, обнаружите, что на многих машинах завод вообще не предусматривает замену цепи в течение всего эксплуатационного периода.

То есть замена не проводится через определенный интервал. Но такое возможно лишь при идеальных условиях эксплуатации, достичь которые практически нереально.

Бывалые автомобилисты советуют менять цепь примерно через каждые 100 тысяч километров. Это нормальный ресурс для качественной детали.

Но правильнее всего отталкиваться от характерных признаков, указывающих на износ. А именно:

• При пуске двигателя или на холостых оборотах мотор работает грубо и появляется прерывистость;
• Со стороны мотора идут странные звуки. Причем отчетливее всего их слышно на холостых при низком давлении масла. Стук характерно металлический;
• В ходе диагностики отмечается сильный выход цепных натяжителей, а также характерные признаки износа зубьев звездочки.

Но это далеко не все, что вам нужно знать.

Практические советы

Покупая подержанный автомобиль с цепным приводом ГРМ, контроль состояния цепи следует поручить механику. В отличие от двигателей с ремнем, не стоит руководствоваться правилом замены «на всякий случай». Если осмотр покажет необходимость замены цепи, то придется подготовить от 500 до нескольких тысяч долларов. Это серьезный повод поторговаться с продавцом авто на вторичном рынке. В любом случае, замену оттягивать не стоит.

Во время эксплуатации автомобиля с цепным приводом ГРМ следует проявлять педантичность в вопросах, касающихся моторного масла. Обязательно должно использоваться только качественное масло. Регулярная замена – еще один важный элемент ухода не только за двигателем, но и цепным приводом ГРМ. Как правило, смена смазки должна происходить не реже, чем раз в 15 000 км. Если автомобиль эксплуатируется главным образом в городских условиях движения (частые запуски, большая доля времени работы на холостом ходу), то интервал замены лучше сократить до 10 000 км.

Необходимо обращать внимание на необычные звуки (шум, стук), особенно появляющиеся сразу после запуска или во время длительной работы на холостом ходу. Обнаружив характерный признаки «недомогания», стоит посетить автосервис

Возможно это первые симптомы неправильной работы привода ГРМ, которые нельзя игнорировать.

Сколько служит цепь

Поразительно, сколько различных мифов и баек можно узнать о цепи:

1. Цепь не надежна и растягивается к 100 000. (В действительности оригинальная цепь не растягивается, а контрафакт и дубли — да).
2. На солярисе это слабое место, нужно постоянно проверять натяжение цепи. (Это не так).
3. Легко рвется. (Только в том случае, если на машине до 2013 года при разгоне в отсечку случайно воткнуть пониженную передачу. И то не факт).
4. Легко перескакивает. ( Единичные случаи).
5. Цепь любит греметь. (Нет, не любит).

На практике с 2012 года не было НИ ОДНОЙ разорванной цепи, а с проскочившей — всего несколько машин.

По современным меркам цепь вечная. Не могу вспомнить других машин с подобным ресурсом. Сегодня уже множество солярисов с огромными пробегами и все еще с родной цепью. Если в цифрах то раньше 300 тыс.км даже думать о ней не стоит. Примерно к 450 тыс.км. уже можно проверить цепь. На эти цифры ориентируемся только если вы уверенны в пробеге. Если машина куплена бу ориентироваться на цифры одометра не стоит. Сегодня очень много машин со скрученными пробегами. Такая услуга на рынке стоит всего 500 руб. Скручивают как правило половину пробега. Именно поэтому нужно проверять состояние цепи.
