Замена выключателя аварийной сигнализации

Как включить дальний свет на ВАЗ-2114: фото и видео

Автомобиль: ВАЗ-2114. Спрашивает: Ивашина Светлана. Суть вопроса: Как включить дальний свет фар?

Здравствуйте! Подскажите, пожалуйста, как на ВАЗ-2114 включить дальний свет? Это моя первая машина, поэтому я испытываю небольшие вопросы, а спросить у знакомых как-то стесняюсь!

Дальний свет на ВАЗ-2114

На любом автомобиле, дальний свет фар просто необходим, так как только благодаря ему можно при движении увидеть препятствия, ямы, крутые изменения дорожного полотна, животных внезапно появившихся на дорогах заблаговременно, до соприкосновения с ними. Однако необходимо знать, что дальний свет, может сыграть злую шутку в момент появления метели, сильного дождя или тумана.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Отличия в переключателях дальнего света

На разных автомобилях, то есть представителей отечественного и зарубежного рынка, способы переключения света могут отличаться, поэтому, как у новичка, так и опытного водителя который пересел с иностранного на отечественный автомобиль, могут быть некоторые вопросы по этому поводу.

ВАЗ—2114

Перед тем как включить дальний свет, вы должны убедиться в том, что на вашем автомобиле включены габариты и ближний свет, они расположены по правую руку, на «фартуке» торпеды и обозначены специальными символами.

Кнопки отмечены красным маркером.

Далее, когда основное освещение работает, можно переходить и к дополнительному. Для этого нужно всего лишь нажать на рулевой переключатель с правой стороны «от себя» до характерного щелчка. Так, будет обозначено, что свет включился, а на панели приборов загорится лампа контроля синего цвета.

Кнопка дальнего света фар

Он также выделен красным маркером.

Кратковременное моргание дальним светом происходит за этот же рычаг, только её фиксацией «на себя».

Совет

Для того, чтобы поездка на автомобиле со включенным дальним светом фар не доставляла никакого неудобства попутно следующим автомобилистам, свет необходимо выключать минимум за 150—200 метров до момента пересечения.

carfrance.ru

Recommendations

Comments 26

Не проще открыть гугл и написать этот вопрос туда. В разы быстрее сделаешь

мурзилка в помощь в инете полно схем проводки береш от 113-115 схему там есть распиновка че куда и откуда

По другому ни как не может быть.

я соединял 3 пальчиковых батарейки, к полюсам прилеплял проводки и искал где + где -. а если собираешься ставить диоды вместо лампочек, то чтобы найти + и — на диоде тебе понадобится ток

тестр тоже пойдет

тоже вариант, но у меня его попросту нет)))

я соединял 3 пальчиковых батарейки, к полюсам прилеплял проводки и искал где + где -. а если собираешься ставить диоды вместо лампочек, то чтобы найти + и — на диоде тебе понадобится ток

А у меня есть блок пинатия на 12В от св. ленты anado.ru/images/anado-cat…200_1/item/y08pbs7p0j.png ( 250р. ) или можно купить батарейку на 12В, стоит 25 руб.

Слушай мне кажется у меня по другому чуток

Слушай мне кажется у меня по другому чуток

Как может быть по другому, если бы что-то другое было то у тебя не работала стоковая подсветка выключателей.

а легко, производители кнопок разные, чьи то кнопки даже умудряются зажигание включать вместо габаритов)

У нас с ним всё идентично s011.radikal.ru/i317/1408/ed/87dc21eb059a.jpg . Как выключатели умудрятся зажигание включить, если они не замыкают параллельно цепь ? Если только, кто то в штатную проводку лазил и нахалтурил то да, но установленной с завода проводки не получится.

всё просто получается, почитай форум, там много таких жалоб) да и здесь на драйве были такие. т.к. фары горят только при включенном зажигании, видимо отсюда и связь, что плюс кнопка не получает от зажигания, а подает на него обратно, и оно включается. так ещё 10ки угонять можно с помощью кнопки включения фар/габаритов

Далеко не уедет, блокировка руля сработает.

всё просто получается, почитай форум, там много таких жалоб) да и здесь на драйве были такие. т.к. фары горят только при включенном зажигании, видимо отсюда и связь, что плюс кнопка не получает от зажигания, а подает на него обратно, и оно включается. так ещё 10ки угонять можно с помощью кнопки включения фар/габаритов

а мне это простите нахера? я говорю что у наших кнопок включения фар есть разные производители, одни из них встают как заводские, другие включают зажигание)

Да хоть перемычки навтыкай, а то что пацан делает на виде это нужно доказать, половина действий не видно.

а мне это простите нахера? я говорю что у наших кнопок включения фар есть разные производители, одни из них встают как заводские, другие включают зажигание)

Просто людям попалась или купили на рынке проводку, в который есть несоответствие.

ты не понял. у нас в самарах2, кнопка БЕЗ ПЕРЕДЕЛОК такой фигней занимается, не надо там никаких перемычек, ничего. купил кнопку габаритную (как правило она та, что дешевле, чем другого производителя), втыкаешь, включаешь габариты, а у тебя вместо габарит зажигание включается. всё, никаких фокусов и попыток взлома/угона. то что парень показал, там тоже хитростей нет, это заводской косяк схемы монтажного блока в 10ом семействе

Просто людям попалась или купили на рынке проводку, в который есть несоответствие.

Дорогие Драйвчане, вчера приобрел евро панель. И первым делом встал вопрос как мне используя свою старую проводку установить панель на которой имеются кнопки от Ваз 211415. Облазив весь интернет в поисках переходников с моих старых кнопок на новые я не чего не нашел обложив себя кучей справочников начал изобретать велосипед. Используя информацию в просторах интернета и электро схем создал что то удивительное=)

1)Выключатель наружного освещения от Ваз 211415

2)Кнопка Противо Туманных Фар передняя Ваз 211415.

3) Кнопка Противо Туманны Фар задняя Ваз 211415.

Все остальные кнопки у меня стандартные будут стоять. Удачи всем! Может кому то пригодиться, а то в интернете мало информации для замены старой панели на евро=)

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Штатная противоугонная система «Девятки»

Практически все «девятки» в свое время штатно оснащались центральными замками.

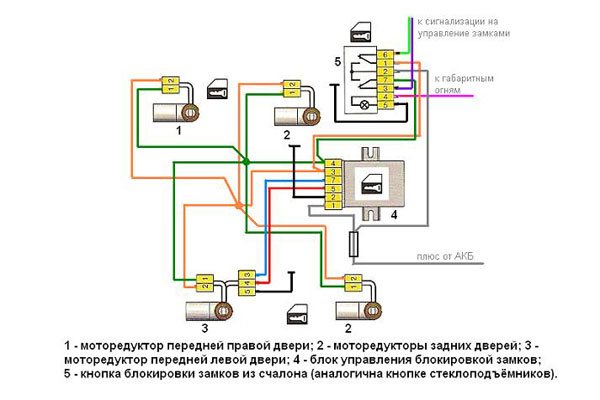

Схема подключения ЦЗ состоит из:

1. Управляющего модуля либо реле. Это устройство предназначено для передачи импульсов на моторедукторы, расположенные в дверях. Управляющий модуль представляет собой схему, которая установлена в пластмассовый корпус. На нем имеются специальные крепления, с помощью которых девайс фиксируется в посадочном месте.
2. Система ЦЗ подразумевает использование входных контроллеров. Они могут быть выполнены в виде концевиков, которые монтируются в дверях, либо в виде специальных микропереключателей, установленных непосредственно в замках. Концевики используются для фиксации положения двери в данный момент и передает импульс на управляющий модуль. Что касается микропереключателей, то они предназначены для фиксации положения основных компонентов самого замка.
3. Также система ЦЗ оснащается актуаторами, предназначенными для обеспечения открытия и закрытия замков. Такие устройства включают в свою конструкцию тяги, подключенные к тягам задних дверей.
4. Пульт управления, связанный с центральным блоком, использующийся для передачи сигналов.

Индикация включения ближнего света

Сейчас в соответствии с действующими правилами необходимо ездить в дневное время с включенным ближним светом, либо противотуманными фарами. Если на вашем ВАЗ 2109 не установлены противотуманки, в этой статье можно посмотреть как их установить. И если индикация включения ПТФ обычно в автомобиле присутствует (в Lada Samara с высокой панелью это лампочка рядом с кнопкой включения ПТФ, с европанелью – на самой кнопке их включения) то включение ближнего света никак не отображается на приборной панели. Световое пятно от ближнего света на дороге, когда на улице светло также не видно, поэтому быстро определить, включен ли ближний свет днем можно только по положению кнопки их включения, что не достаточно информативно.

Зададимся целью установить индикацию включения ближнего света фар на Ладу Самару самостоятельно.

Сразу оговоримся, что в этой статье будет рассмотрен вариант установки индикации включении ближнего света на европанели Самары, где за включение габаритов и ближнего света отвечает вот такая кнопка:

Приступаем. Для доработки кнопки нам понадобится такая же кнопка-донор, так как на ней не хватает самого светодиода индикации, контактных усиков и самих контактов.

Усики и светодиод извлекаются из кнопки-донора и устанавливаются в дорабатываемую кнопку достаточно легко. А вот с контактами придется повозиться, так как они имеют зубчики, которые не дают пластинам контактов свободно извлекаться из кнопки. Придется воспользоваться инструментом. Возможно, придется распилить кнопку-донор для их извлечения.

Доработанная кнопка выглядит так:

Теперь надо доработать подключение, надо припаять вот такие проводки на контакты на кнопку со стороны контактов либо на самой кнопке, либо в разъеме подключения.

Однако окошечко для светодиода индикации включения ближнего света закрашено, и свет сквозь него практически не пробивается. Надо почистить его от краски с помощью тонкой отвертки.

Вот результат.

Доработка подсветки клавиши включения ближнего света ВАЗ 2109

Небольшую доработку кнопки переключателя габариты/ближний свет можно выполнить и на ВАЗ 2109 с высокой/низкой панелью, а именно можно сделать так, чтобы подсветка самой кнопки (пиктограммы лампочки) загоралась при включении зажигания. Это облегчает поиск кнопки на ощупь в темноте, особенно на низкой панели.

На рисунке мы видим кнопку ближнего света ваз 2109 с обратной стороны. Для того что бы при повороте ключа загоралась подсветка этой клавиши надо с контакта 3 (питание с замка зажигание) кинуть перемычку на «+» лампочки, если делать это не диодом то ближний свет будет гореть и при выключенном зажигании. Дальше, что бы у нас не горела вся панель мы разъединяем, провода, которые приходили ранее на «+» лампочки (2 провода белые с черным a и b), и все хорошо но теперь если включить фары и выключить зажигание подсветка кнопки тоже пропадет по этому провода a и b мы так же подключаем через диод на плюс лампочки. В итоге при повороте ключа загорается кнопка, а при выключенном зажигании кнопка не гаснет пока ее не отключат. Для удобства монтажа все операции делаем на разъеме, к которому подключается кнопка.

tuning-lada-2109.ru

Видео «Как установить центральный замок?»

Наглядная инструкция по установке центрального замка приведена в ролике ниже (автор видео — канал Китай ruS).

1 – лампа указателя поворота в блок-фаре; 2 – боковой указатель поворота; 3 – монтажный блок; 4 – реле-прерыватель указателей поворота и аварийной сигнализации; 5 – выключатель зажигания; 6 – реле зажигания; 7 – переключатель указателей поворота; 8 – комбинация приборов с контрольными лампами сигнализации; 9 – контрольная лампа включения аварийной сигнализации; 10 – лампа указателя поворота в заднем фонаре; 11 – выключатель аварийной сигнализации.

Указатели поворота (левые или правые) включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии соответствующей кнопки. Мигание ламп в этом режиме обеспечивается реле-прерывателем типа 43.3747, или 491.3747, или 493.3747 в монтажном блоке. При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от –40 до +65 °С и напряжении от 10,8 до 15 В.

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

• если произошло дорожно-транспортное происшествие;
• если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
• когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
• также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
• при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Читать дальше: Вася диагност каналы адаптации

Лада 2114 Девчачий ТАЗ ? › Бортжурнал › Евро-кнопка аварийки

С самого первого дня владения этой машиной хотелось переместить кнопку аварийки на панель, очень уж не удобно она расположена. Случайно наткнулась на объявление на авито, у нас в Рязани. Прям совсем случайно) На следующий же день поехали и купили. Кнопка с реле в сборе, три четырехконтактных и одно пятиконтактное. 400 рублей за все.

Все пишут, что подключают плюс, минус и габариты к соседним кнопкам, мы пошли другим путем. За заглушкой от БК, вместо которой у нас стоит моднячая полочка, просто так болтается бесхозный разъём для бортовика, решили взять контакты с него)

Что и куда подключали, подрисовали к схеме, найденной в интернете.

1. ВАЗ-21142. Евро-кнопка аварийки3. Три четырехконтактных и одно пятиконтактное реле4. Фишки мама-папа5. Провода6. Километры изоленты (мы её любим :D)7. Заглушка от ручки стеклоподъемников8. Отвёртка, нож, пассатижи9. Прямые руки

Снимаем пластмассовый кожух с руля

вместо нее ставим заглушку (подходит заглушка от ручки стеклоподъемника)

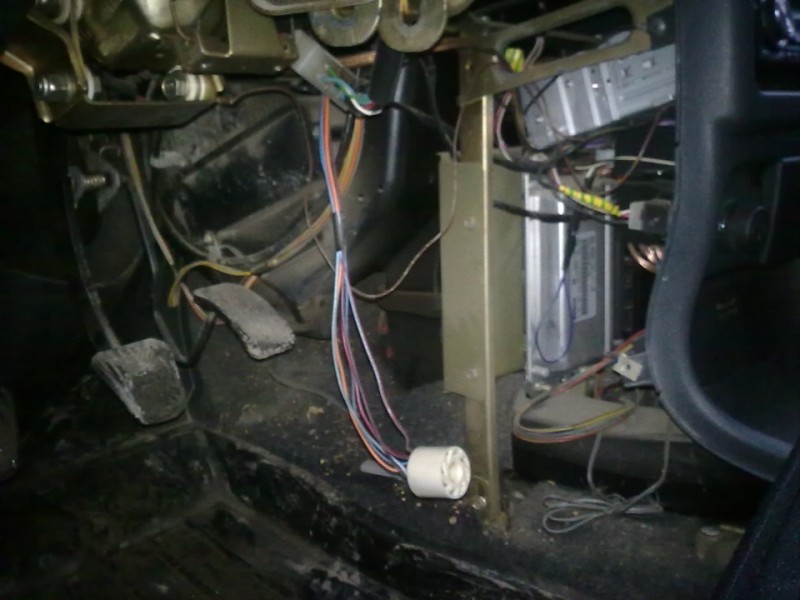

снимаем левую боковину бороды, и протягиваем колодку от старой кнопки в нишу для бортового компьютера

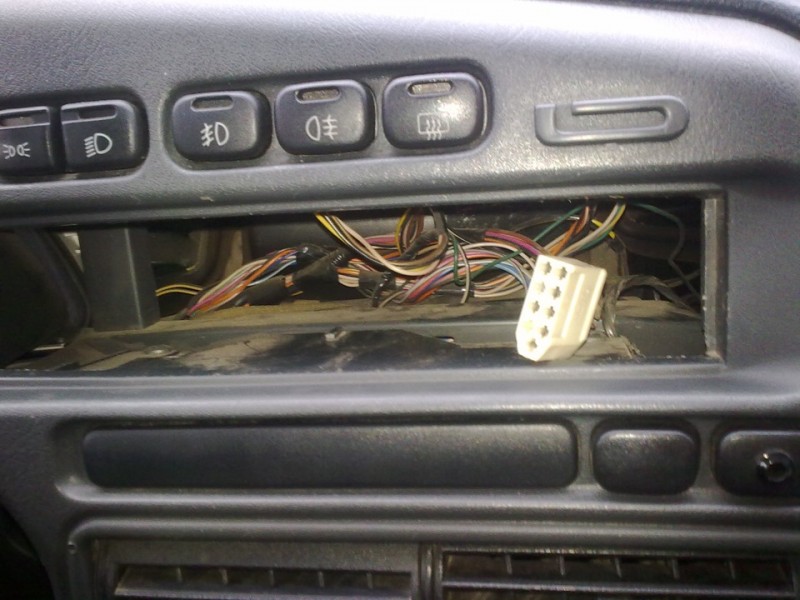

вынимаем свободную заглушку с панели, чтобы поставить туда новую кнопку.

Все готово, можно подключать.Подключаем провода к старой колодке, согласно нумерации по цифрам, написанной на самой колодке. К проводам, питающим кнопку, подсоединяем фишки «папа» и подключаем к колодке бортового компьютера согласно схеме, нарисованной выше. Фишки вставляли с задней стороны колодки, так они держатся плотнее.

Все работает, можно ставить кнопку на место

Как выяснилось, в эту дырку кнопка не влазит, мешается какая-то пластмассовая фиговина сзади, пришлось поменять местами с диодом сигнализации.

И чтобы реле не болталось там по тёмным запанельным пространствам, не гремело на поворотах, было решено прикрутить его к нашей моднявой полочке саморезом, там будто специально для этого есть углубление)) к сожалению, фотка прикрученного реле куда-то пропала или удалилась, есть фотка места, куда вкрутили саморез. Думаю, будет понятно, как это выглядит) в будущем, может когда нибудь, если туда полезем еще раз, сфоткаем заново

устанавливаем кнопку, ставим на место полочку, все готово) получилось симпотично и очень удобно, теперь не буду ногти ломать, когда «спасибо говорю»)

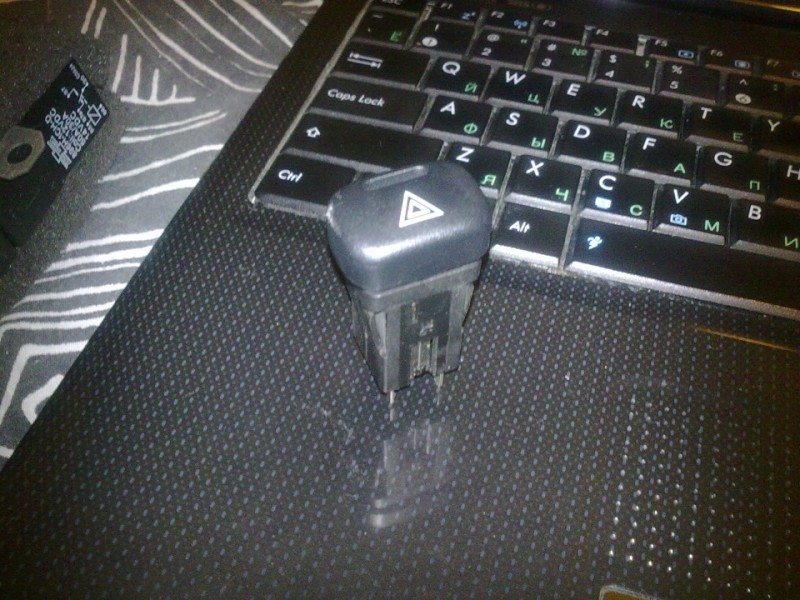

P.S. Вот она, поломавшая не один десяток рук самароводов, злосчастная кнопка аварийки, гори она в аду вместе с её изобретателями наконец-то мы от нее избавились)

Как снять и подключить евро кнопку аварийки на ВАЗ

Перед тем, как приступить к установке аварийки, следует ознакомиться со схемой подключения евро кнопки на ВАЗ-2114 (2115), которую мы будем использовать в качестве примера.

Данная схема позволяет избегать применения реле и вмешательства в штатную проводку.

• Соединённые контакты старого разъёма «1» и «3» – к выводу «2» на кнопке аварийки;
• Вывод «2» на кнопке – к выводу «D»;
• Контакт «7» – к контакту «1» на кнопке»;
• Вывод «B» – к подсветке;
• Выводы «А» и «С» – это масса;
• Выводы «8» и «4» в колодке старого разъёма перемкнуты.

Для замены кнопки аварийки нам потребуется следующее:

• Евро кнопка с колодкой под неё;
• Два диода 1N4007;
• Паяльник;
• Флюс ЛТИ-120;
• Отвёртка;
• Две клеммы.

Подготовив все необходимые инструменты, переходим к замене старой аварийки на примере автомобиля ВАЗ-2114 (2115) и выключателя аварийной сигнализации 2515 996.3710-07.10 исходя из приведённой выше схемы.

Сначала потребуется разобрать кнопку аварийки по такой последовательности:

1. При помощи отвёртки разбираем рулевой кожух;
2. Извлекаем фишку из старого выключателя и сам выключатель из кожуха;
3. Откручиваем два винта и снимаем боковую панель со стороны водителя;
4. Протягиваем освобождённую фишку в окошко, где обычно располагается бортовой компьютер;
5. Разбираем старую аварийную кнопку при помощи плоской отвёртки – в ней есть два паза, поддев за которые её можно разъединить на две части;
6. Колодку старого разъёма аварийки оставляем себе, пружину можно выкинуть – она нам больше не понадобится.
7. Затем приступаем к подключению новых контактов и выключателя:
8. Чтобы получилась надёжная спайка, предварительно поверхности контактов необходимо залудить кислотой ЛТИ-120;
9. Контакты «4» и «8» фишки сразу смыкаем друг с другом, используя проводок;
10. К этой же фишке к контактам «1» и «3» припаиваем два диода катодами к ней, а аноды смыкаем между собой;
11. Провода нового выключателя с контакта «2» и «D» припаиваем к свободным анодам диодов;
12. Чтобы мигал треугольный значок индикации аварийного сигнала, провод контакта «2», обозначенный на схеме как «к приборке», подводим к щитку приборов и подсоединяем к свободному контакту (не забудьте вставить в приборку лампочку, так как заводом она не предусмотрена);
13. Припаиваем провод, идущий от контакта «1» аварийной кнопки к контакту «7» на фишке;
14. Оставшиеся контакты подсоединяемого выключателя «А» и «B» идут на массу и подсветку соответственно. Возьмите две клеммы с проводками и припаяйте их к контактам «A» и «B». В случае необходимости это позволит убрать все новые провода, не затрагивая при этом старую проводку;
15. Подключаем новый жгут проводов к проводке, а свободные концы контактов «A» и «B», к которым были припаяны клеммы, подводим к свободно болтающейся фишке на противотуманки.

Подключите массу и подсветку, вставьте кнопку. Всё готово!

ВИДЕО ИНСТРУКЦИЯ » alt=»»>

Это единственный побочный эффект данного подключения, однако он незначительный, ведь никто не заставляет включать аварийный сигнал при выключенном зажигании.

При этом нет необходимости использовать реле и, как уже упоминалось выше, в любой момент кнопку можно отсоединить безболезненно для заводской проводки.

Произвести замену кнопки аварийной сигнализации на ВАЗ самостоятельно сможет даже человек, который далёк от подобных схем подключения. Финансовые расходы минимальны, время на процедуру – максимум 30 минут. В конечном итоге в вашем автомобиле будет современная аварийка, расположенная в удобном месте.

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

Как поменять лампы в ПО:

1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
2. Затем освобождается наконечник пружинка.
3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
6. Выведите из места установки заднюю часть устройства.
7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Тускло горят поворотники

• Проверьте лампы на соответствие мощностей и моделей.
• Зачистите массу на поворотниках.

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Схема включения света фар, габаритов и поворотников ВАЗ-2113, 2114 и 2115

Схема включения света фар ВАЗ-2113, 2114 и 2115

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Recommendations

Comments 50

На днях поставил такую же кнопку от VAV-21123. Индикацию не подключал. Проводок, помеченный «Габариты», тоже никуда не подключил, но аварийка работает (все поворотники и повторители мигают, стрелочки на приборке мигают, лампочка в кнопке мигает, звук клацания есть). Для чего этот проводок («Габариты»)?

Потом начались какие-то чудеса. Позавчера несколько раз было следующее: произвольные единичные поклацивания поворотника во время езды (был слышен звук, но при этом не заметил, мигал ли индикатор (стрелка) поворота), а также какой-то скрежет (будто коротит) после выключения поворотника (приходилось несколько раз дернуть ручку туда-сюда, чтобы он исчез). Такое было несколько раз.

Вчера всего этого уже не было, но зато на одном из поворотов машина просто вырубилась — заглохла, но продолжала катиться. Выключил-включил зажигание — завелась и поехала дальше. Сегодня такое повторилось на обгоне, мигал в другую сторону. Такое ощущение, что вырубалась именно при включении поворотника.

То ли все эти события связаны с установкой новой кнопки, то ли так совпало — не знаю, но беспокоит в любом случае.

>> Для чего этот проводок («Габариты»)? Для того, чтобы при включении габаритных огней светился зелёным индикатор подсветки кнопки )) Скорее всего совпадение (я про заглохший двигатель). А вот то, что клацает… возможно что-то с реле или подачей питания на 13 контакт реле.

С тех пор больше таких закидонов не было — видимо, кнопка приживалась

Как произвести установку евро кнопки?

Для того, чтобы произвести установку кнопки евро-образца вместо установленной на заводе, потребуется приобрести следующие электронные компоненты:

Необходимые для замены материалы

1. Евро кнопка аварийки ваз 2114.
2. Колодка для ее монтажа.
3. Реле типа HLS4453.
4. Колодка для указанного реле (можно обойтись без нее, но колодка значительно упрощает сборку).
5. Около 2 метров провода сечением 0,5 мм кв. или чуть большим.
6. Клеммы в количестве 6 штук.
7. Изоляционная лента.

Первое, что потребуется сделать — это соединить новую еврокнопку с электронным реле.

Выполнять это необходимо по следующей схеме:

Все провода, отходящие от новой кнопки к реле, следует хорошо закрепить (желательно — пропаять). А к концам проводов, отходящих от реле к старой кнопке (а точнее — к ее колодке), следует прикрепить клеммы.

После того, как евро аварийка 2114 и реле будут соединены, нужно будет демонтировать старую кнопку. Для этого сначала вынимаем ее из гнезда, а затем отсоединяем от электронной колодки. Саму колодку следует переместить к европанели (туда, куда предполагается смонтировать новую кнопку), после чего присоединить к ней 6 клемм, отходящих от реле. Делать это нужно согласно нумерации отходящих от реле проводов, которая приводилась на вышеуказанной схеме.

Подготовленная кнопка аварийной остановки

На самой колодке, если ее расположить пустыми гнездами вниз, нумерация будет выглядеть следующим образом (по часовой стрелке): 4-3-2-1-8-7.

Подготовка к установке аварийки

Затем отсоединяем кнопку включения габаритных огней от ее колодки и подсоединяем к ней провода, идущие напрямую от кнопки (указаны на схеме). Один — к проводу габаритов (он белый), другой — к минусовому проводу (он целиком черный). Все соединения должны быть хорошо скручены и заизолированы. После этого подсоединяем кнопку габаритов обратно к колодке.

Последнее, что останется сделать перед тем, как евроаварийка на ваз 2114 окончательно будет установлена на свое место — это вынуть одну (любую) заглушку на европанели, подвести к ней соединенную с системой колодку и просто вставить в нее кнопку.

Конечный результат

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Сделать это можно:

• мелкой шкуркой;
• керосином;
• очищенным бензином;
• ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.

Кнопка включения

Иногда аварийная сигнализация перестаёт работать из-за выхода из строя кнопки её включения. При снятии порой визуально видны её дефекты. Чтобы световой прибор снова начал функционировать, потребуется замена детали.

Если неприятность случилась в дороге, можно временно восстановить работоспособность «аварийки», не покупая новую кнопку. Для этого потребуется вынуть её и отсоединить от колодки. С помощью скрепки или проволоки сделать перемычку, которая замкнёт контакты колодки. Деталь нужно расположить так, чтобы вырез на одной из граней был внизу. Перемычку вставить в среднее гнездо в левом ряду контактов. Её второй конец закрепить в нижнем гнезде соседнего ряда. Если всё сделано правильно, аварийная сигнализация и поворотники будут работать в штатном режиме.

Советы для автомобилистов

При включении аварийной сигнализации, при помощи кнопки расположенной на передней панели, в её работе будет участвовать реле и лампы указателей поворота. Электрическую цепь, данной схемы, будут защищать два предохранителя расположенные в монтажном блоке под капотом автомобиля.

Если, после нажатия на кнопку аварийной сигнализации, на щитке приборов не заморгала сигнальная лампа указателей поворота, то это будет обозначать, что она не работает. Начинать искать причину отказа в работе нужно с проверки предохранителей F5 и F11, если на Вашем автомобиле стоит монтажный блок 17.3722-01М. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, свыше, указанными номерами. Тогда ориентируйтесь по символике расположенной на обратной стороне крышки монтажного блока. Предохранитель аварийной сигнализации обозначается треугольником, а предохранитель указателей поворота двумя стрелками.

При целых предохранителях и не окисленных контактах, необходимо будет проверить реле указателей поворотов К2. Простейший способ проверки, заменить его, на заведомо исправное. Если и в этом случае аварийка на ваз 2109 не заработает, то придётся прозвонить провода и проверить контакты в колодках разъёмов. Начинать нужно с проверки напряжения на контактах предохранителей и на выводе №5 колодки Х2 монтажного блока (провод красно-чёрный). Если напряжения на этом контакте нет, то придётся снимать монтажный блок и искать причину отсутствия напряжения именно в нём. В первую очередь посмотреть нужно цела ли дорожка, по которой идёт ток к этому контакту.

При наличии напряжения на выводе №5, снимать уже придётся не монтажный блок, а кнопку включения аварийной сигнализации и на ней проверять напряжение на выводе под тем же номером 5. Если напряжение есть, то менять придётся кнопку аварийной сигнализации.

Общая информация о поворотниках

Если почитать историю создания машин, то изначально эта деталь не входила в комплектацию, и водители ее устанавливали дополнительно за определенную плату. В современных авто указатели поворота чаще размещаются на блок-фаре либо рядом, если это передние. Задний поворотник крепится возле фары. Повторители этой необходимой детали могут размещать на крыльях, зеркалах. Есть технология дублирования на зеркалах с помощью диодных ламп. Это сейчас считается наиболее прогрессивным.

Поворотник состоит из таких частей:

• привод на механике (для запуска и выключения);
• переключатель (для связи ламп с источником электропитания);
• реле, для замыкания и размыкания цепи через определенное время.

При отсутствии можно вмонтировать девайс, который увеличит количество сигналов.

При срабатывании поворотника вы слышите характерный звук. В современных авто его можно изменить на более приятный. Эта деталь авто дает яркое желтое, иногда с примесью оранжевого, свечение. На американских моделях их иногда выполняют красными, что приводит к увеличению аварийных ситуаций на дороге, так как их путают с сигналами остановки.

Традиционно их включают как показатель поломки – «аварийный режим». Поворотник – это своего рода язык общения водителей на дорогах. Им можно показать нежелательность обгона и другие обстоятельства.

Сигналы поворота, запущенные во время, – это показатель вашего умения водить автомобиль и владеть ситуацией на дороге.
